1 VEKA ver C TILLUFTSAGGREGAT TEKNISKA DATA

2 2 Tilluftsaggregat VEKC - Tekniska data INNEHÅLL Sida Aggregatbeskrivning... 3 Översiktsdiagram luftflöde... 3 Komponenter...4 Tekniska data inkl. mått och vikt Storlek Storlek Tillbehör... 9 Styr- och reglerutrustning ISYteq Mini Produkt- och beställningskoder...13

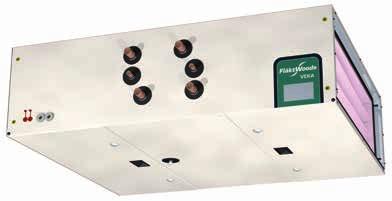

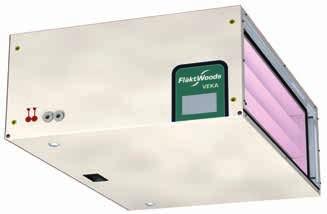

3 Tilluftsaggregat VEKC - Tekniska data 3 BESKRIVNING BESKRIVNING VEKA är ett luftbehandlingsaggregat med låg bygghöjd och den rätta lösningen när montageutryet är begränsat. VEKA finns i två storlekar. VEKA kan levereras med följande kombinationer av komponenter monterade i höljet; Filter (kort alt. långt) + fläkt Filter + luftvärmare/kylare + fläkt Filter + luftvärmare + luftkylare + fläkt Ljuddämpare och elvärmare monteras i kanal. UTFÖRANDE Höljet är utfört av förzinkad prelackplåt, vit, med mellanliggande 25 isolering av mineralull. VEKA kan tack vare sitt dekorativa utseende placeras även på synligt ställe. Handtagen är infällda vilket gör att aggregatet får en helt slät yta utan några utstickande detaljer. VEKA har stora serviceluckor som är försedda med låsvred, öppningsbara med verktyg. Huvudkomponenterna i VEKA är fabriksmonterade i höljet, vilket minskar monteringsarbetet på arbetsplatsen och ger ett kompakt utförande. VEKA är tack vare sin släta insida hygienisk och lätt att rengöra. YTTERMÅTT VEKA är ett kompakt aggregat med små yttermått. Höjden är bara, och kombinationen filter + luftvärmare + fläkt är bara 1000 lång. Tack vare små dimensioner kan VEKA lätt placeras så gott som på alla ställen, t.ex. ovan ett undertak. MONTERINGSALTERNATIV VEKA monteras normalt genom upphängning i tak. Aggregatet vänds så att serviceluckorna öppnas neråt. Det behövs alltså inget serviceutrye bredvid aggregatet. För montaget används medlevererade upphängningsöglor. VEKA utan kylbatteri kan också monteras på vägg med horisontell eller vertikal luftriktning. APPLIKATIONER VEKA används för ventilation av affärslokaler, caféer, gatukök, kiosker, servicestationer eller motsvarande lokaler som saknar egentligt utrye för ventilationsaggregat. VEKA är speciellt lämpligt som cirkulationsaggregat, för uppvärmning av större vindfång och som ridåaggregat i dörröppningar. EL-, STYR- OCH REGLERUTRUSTNING VEKA kan förses med integrerad styrutrusning ISYteq Mini för 1-fas anslutning som dessutom kan styra en frånluftsfläkt. VEKAaggregatet går även att beställa utan styr- och reglerutrustning. Fläkt och kort filter (cc = 12) Fläkt och långt filter (cc = 13) Fläkt, värme- eller kylbatteri och långt filter (cc = 14) Fläkt, värmebatteri, kylbatteri och långt filter (cc = 15) ÖVERSIKTSDIAGRAM LUFTFLÖDE 0,15 Luftflöde, m 3 /h VEKA-20 VEKA-30 0,2 Luftföde, m 3 /s eco design 0,3 eco design 0,4 0,5 eco Designdirektivet tillämpas endast då aggregatet används som tilluftsaggregat för att ta in friskluft i byggnaden. eco Design är ej tillämpligt då aggregatet används för cirkulation. 1 1,2

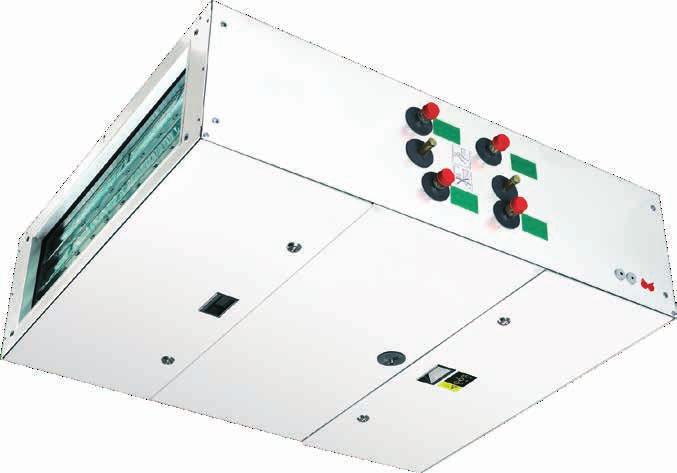

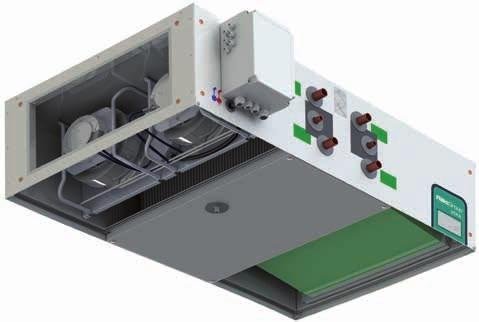

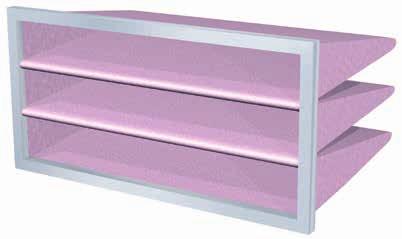

4 4 Tilluftsaggregat VEKC - Tekniska data KOMPONENTER INGÅENDE KOMPONENTER LUFTVÄRMARE OCH LUFTKYLARE FÖR VATTEN Som luftvärmare och luftkylare används lamellvärmeväxlare med kopparrör och aluminiumlameller. Luftvärmarna finns med 2 eller 3 rörrader. Luftkylarna finns med 4-rörrader och är försedda med rostfritt kondensvattentråg med avlopp på undersidan. 1. Filter 2. Värmebatteri, vatten 3 Kylbatteri, vatten 4. Styrutrustning 5. Fläktar Aggregat med luftkylare får endast monteras horisontellt och med serviceluckorna vända nedåt. FILTER FLÄKTAR VEKA är försett med påsfilter som finns i två längder. God täthet runt filtret uppnås med en spännanordning som trycker filterramen mot en mjuk guipackning. Tilluftsaggregat VEKA har två direktdrivna kaarfläktar med bakåtböjda skovlar som drivs av EC-motorer. Aggregatet är försett med mätuttag för luftflödesmätning. Som tillbehör finns analog luftflödesindikator VEKZ-27. Med hjälp av denna kan anläggningens luftflöde lätt kontrolleras under drift.

5 Tilluftsaggregat VEKC - Tekniska data 5 TEKNISKA DATA - STORLEK 20 FLÄKT MED EC-MOTOR 0,77 kw (0,385 kw X 2) 1000 q, m 3 /h r/min % p s, Pa q, m 3 /s FLÄKTDIAGRAM Diagraet som är avsett att användas som en översikt visar fläktens tryck, luftflöde och verkningsgrad. Exakta data för aktuellt driftsfall fås ur produktvalsprogram Acon. Tryckfall över filter och eventuella batterier måste läggas till det externa tryckfallet.

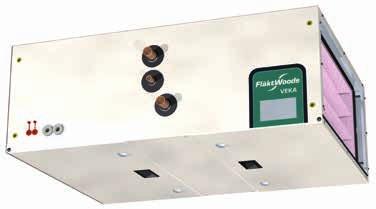

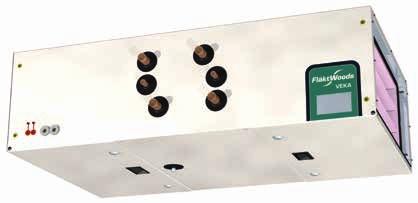

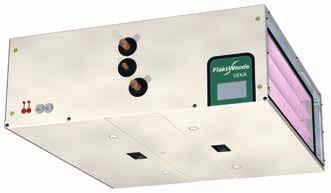

6 6 Tilluftsaggregat VEKC - Tekniska data TEKNISKA DATA - STORLEK 20 MÅTT OCH VIKT Fläkt, värmebatteri, kylbatteri och långt filter (cc = 15) Fläkt och kort filter (cc = 12) inv DN 8 80 DN Dränering Ø15, L=20 1 Vikt: 50 kg Vikt: 80 kg Bilderna visar aggregatet i vänsterutförande. Fläkt och långt filter (cc = 13) ANSLUTNINGSMÅTT, IN- OCH UTLOPP 600 M Vikt: 55 kg Fläkt, värme- eller kylbatteri och långt filter (cc = 14) FILTERDATA Filter Filterstorlek Filterlängd Kort filter cc = x Långt filter, cc = 13, 14, x Mått i. inv DN 8 80 DN ELEKTRISKA DATA Matande kabel skall förses med extern lastfrånskiljare som klarar av att bryta ströen till hela aggregatet. Omgivningstemperatur under drift 0-40 C. Matning 1 x 230 V. Avsäkras med 10 A Motordata 0,77 kw (0,385 kw x 2) 5 A (2,5 A x 2) 1 x 230 V Vikt: 70 kg Bilderna visar aggregatet i vänsterutförande. Elbatteri 1) Effekt, kw Ström, A Spänning, V x x x 400 1) Elbatteri matas separat.

7 Tilluftsaggregat VEKC - Tekniska data 7 TEKNISKA DATA - STORLEK 30 FLÄKT MED EC-MOTOR 1,5 kw (0,75 kw X 2) q, m 3 /h r/min % p s, Pa q, m 3 /s FLÄKTDIAGRAM Diagraet som är avsett att användas som en översikt visar fläktens tryck, luftflöde och verkningsgrad. Exakta data för aktuellt driftsfall fås ur produktvalsprogram Acon. Tryckfall över filter och eventuella batterier måste läggas till det externa tryckfallet.

8 8 Tilluftsaggregat VEKC - Tekniska data TEKNISKA DATA - STORLEK 30 MÅTT OCH VIKT Fläkt, värmebatteri, kylbatteri och långt filter (cc = 15) Fläkt och kort filter (cc = 12) * * inv DN 8 80 DN Vikt: 65 kg Fläkt och långt filter (cc = 13) Dränering Ø15, L=20 1 Vikt: 100 kg Bilderna visar aggregatet i vänsterutförande. ANSLUTNINGSMÅTT, IN- OCH UTLOPP 900 M Vikt: 70 kg Fläkt, värme- eller kylbatteri och långt filter (cc = 14) FILTERDATA Filter Filterstorlek Filterlängd Kort filter cc = x Långt filter, cc = 13, 14, x Mått i inv DN 8 80 DN Vikt: 85 kg Bilderna visar aggregatet i vänsterutförande. ELEKTRISKA DATA Matande kabel skall förses med extern lastfrånskiljare som klarar av att bryta ströen till hela aggregatet. Omgivningstemperatur under drift 0-40 C. Matning 1 x 230 V. Avsäkras med 10 A. Motordata 1,5 kw (0,75 kw x 2) 6,6 A (3,3 A x 2) 1 x 230 V Elbatteri 1) Effekt, kw Ström, A Spänning, V x 400 1) Elbatteri matas separat.

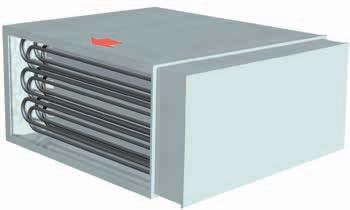

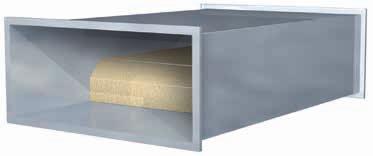

9 Tilluftsaggregat VEKC - Tekniska data 9 TILLBEHÖR VEEK - ELVÄRMARE FÖR MONTERING I KANAL Elvärmare, VEEK, för montering i kanal. Hölje i aluzinkbehandlad stålplåt med värmeelement i rostfritt material, EN Elvärmarens hölje har en luftspaltisolerad värmesköld och är försedd med PG-anslutning. VEEK har inbyggd tyristorstyrning. Maximalt tillåten driftstemperatur för utgående luft är 40 C och värmarens omgivningstemperatur får inte överskrida 30 C. I värmaren finns det installerat två överhettningsskydd, ett automatiskt och ett manuellt återställbart. Elvärmaren finns i effektvarianter 9, 15 och 21 KW för VEKA storlek 20 och i effektvariant 24 kw för VEKA storlek 30. VEEK har matningsspänning 3 x 400V. och skyddsklass IP 43. Värmaren kan monteras i horisontell eller vertikal kanal med kopplingslådan åt sidan. Montering med kopplingslådan uppåt eller nedåt är EJ tillåten. Lufthastigheten över värmarens frontarea får inte vara lägre än 1,5 m/s. Effekten regleras från en extern styrsignal 0-10 V DC med tidspropotionell reglering (Puls/Paus-teknik). Detta ger en mycket noggrann temperaturreglering. Styrutrustningen har larm utgång med potentialfri kontakt som indikerar utlöst överhettningsskydd. Luftvärmaren matas separat från extern elcen tral med en effektkabel samt en manöverkrets. Manöverkrets skall förreglas mot fläkt/flöde. VEEK-aa-bb-c-d-3 Storlek aa Effektvariant bb Anslutning Effekt kw Yttre dimension (B x H x L) Vikt kg Min. luftflöde m 3 /s Max. strömförbr.ukning vid 400V AC, A x 9 769x288x , x x288x , x x288x , x x288x , VELD - LJUDDÄMPARE FÖR MONTERING I KANAL Rektangulär ljuddämpare VELD, består av ett hölje av varmförzinkad stålplåt. Inbyggda bafflar med ytbeläggning av Cleantec som förhindrar fibermedryckning. Ljuddämparen har ett oisolerat hölje. Kanalanslutningar är försedda med PG-anslutning. Baffeln har fyllning av glasull och ger hög dämpning i de låga frekvensbanden. Ljuddämparen kan användas på både sug- och trycksidan. VELD-aa-b-1 Storlek aa Anslutning Längd Vikt kg x x x x 1 28

10 10 Tilluftsaggregat VEKC - Tekniska data TILLBEHÖR VEVA - AVSTÄNGNINGSSPJÄLL FÖR KANALMONTAGE VEKZ-53 - ÖVERGÅNG Rektangulärt avstängningsspjäll med gejdanslutning för kanalmontage direkt mot aggregatets inlopp. Spjället är tillverkat av förzinkad stålplåt och kan förses med påmonterat on/off ställdon med fjäderåtergång. Storlek aa VEKZ-51 - FLEXIBEL STOS Anslutning Längd x x 120 Används för kanalanslutning och monteras mot t. ex. kanalvärmare. Den har PG-anslutning på ena sidan och fläns på den andra. Storlek aa Anslutning Längd x x 100 VEKZ-27 - LUFTFLÖDESINDIKATOR Pa P.max.100 kpa DPG600 Made in Finland ZERO SET Flexibel stos av glasfiberduk för flexibel anslutning av kanaler. Storlek aa Anslutning Längd x x 120 Manometer för mätning av luftflöde. Kan monteras på aggregatets gavel och anslutas till nipplar. Levereras lös. VEKZ-52 - MOTFLÄNS Används för att montera kanal direkt mot aggregatets inlopp. Storlek aa Anslutning Längd x x 30

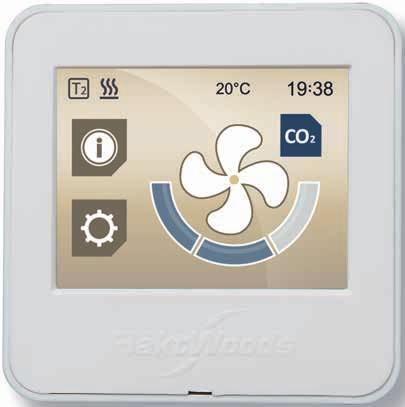

11 Tilluftsaggregat VEKC - Tekniska data 11 STYR- OCH REGLERUTRUSTNING ALLMÄNT VEKA kan levereras komplett med integrerad styrutrustning ISYteq Mini inklusive kontrollpanel ISYteq Touch 3.5. Reglerutrustningen till VEKA är utvecklad med tanke på att den skall vara enkel att använda. Styrutrustningen kan kounicera via protokoll Modbus RS485 eller Modbus TCP/IP. Inställning och avläsning sker i klartext via kontrollpanelen ISYteq Touch 3.5. Funktioner som är beställda med aggregatet är aktiverade och konfigurerade från fabrik. Vissa funktioner kan även aktiveras på plats. FLÄKTSTYRNING Fläktarna i VEKA har tre olika hastigheter: Låg, Normal och Hög. Omkoppling av fläkthastighet kan ske med tidkanaler, timer, tryckknapp eller närvarogivare. TEMPERATURREGLERING Följande valmöjligheter finns: Tilluftsreglering Konstanthållning av tilluftstemperaturen. Rumsreglering (tillbehör) Konstanthållning av rumstemperaturen via kaskadreglering av tilluftstemperaturen med min- och maxbegränsning. UTETEMPERATURKOMPENSERING Förskjuter inställt börvärde för tilluftstemperatur. Ej tillsaans med rumsreglering. STYRNING AV LUFTVÄRMARE Styrsignal 0-10 V för ventilställdon eller elektrisk luftvärmare med inbyggd tyristor. STANDARDFUNKTIONER Tilluftsreglering Fläktstyrning 3 hastigheter Frysvakt vid aggregat med vattenvärme Tidkanaler Manöver för cirkulationspumpar, max 2A Ingång för externt brandlarm FUNKTIONER SOM KAN AKTIVERAS PÅ PLATS Utetemperaturkompensering (Ej vid rumsreglering) TILLBEHÖR Rumsreglering Förlängd/forcerad drift via timer eller närvarogivare Filtervakt FRYSSKYDD Under drift styrs ventilen så att returtem pe raturen ej understiger 15 C. Skulle temperaturen sjunka under 7 C stoppas aggregatet och larm utgår. Då aggregatet ej är i drift konstanthålls vattentemperaturen till 25 C. CIRKULATIONSPUMP FÖR LUFTVÄRMARE Max ström ca 2 A, 1-fas 230 V. Motionskörning sker via reglercentralen. STYRNING AV LUFTKYLARE Styrsignal 0-10 V för luftkylare, vatten. Styrsignal till kylare för direkt expansion, DX, slutande kontakt. CIRKULATIONSPUMP FÖR LUFTKYLARE Max ström ca 2 A, 1-fas 230 V. Motionskörning sker via reglercentralen.

12 12 Tilluftsaggregat VEKC - Tekniska data STYR- OCH REGLERUTRUSTNING BRANDSKYDDSSYSTEM Ett brandskyddssystem kan anslutas för stopp av aggregatet. Rökdetektorer och brandspjällkan inte anslutas direkt till aggregatet, separat brandcentral krävs. KOMMUNIKATION VEKA levereras som standard med Modbus RS485 eller Modbus TCP/IP. FÖRLÄNGD OCH/ELLER FORCERAD DRIFT VIA ELEKTRONISK TIMER VEKZ-91 (TILLBEHÖR) Timer för utanpåliggande eller infälld montering. Inställning 0 5 tiar. Medlevereras löst för montering på plats. FÖRLÄNGD OCH/ELLER FORCERAD DRIFT VIA NÄRVAROGIVARE VEKZ-92 (TILLBEHÖR) Medleveraras löst för montering på plats. SÄKERHETSBRYTARE VEKZ-89 (TILLBEHÖR) 16 A, medleveraras löst för montering nära aggregatet. VENTIL/STÄLLDON VATTENBATTERI VEKZ-70 (TILLBEHÖR) Medleveraras löst för montering på plats. FILTERVAKT VEKZ-88 (TILLBEHÖR) Ger larm om tryckfallet över tilluftsfiltret överstiger inställt värde.

13 Tilluftsaggregat VEKC - Tekniska data 13 BESTÄLLNINGSKODER Tilluftsaggregat VEKC-aa-b-cc-d-e-f-g-h-i-jj Avstängningsspjäll VEVA-aa-b-1 Aggregatstorlek (aa) 20,30 Aggregatstorlek (aa) 20, 30 Anslutningssida (b) 1 = höger 2 = vänster Ramisolering (b) 0 = utan isolering 1 = med isolering Aggregatlängd (cc) 12 Fläktar + Filter kort (120) 1) (L = 500) 13 Fläktar + Filter långt (360) (L = 750) 14 Fläkart + Värme eller Kyla + Filter (L = 1000) 15 Fläktar + Värme och Kyla + Filter (L = 1) 1) Endast med g = 0 och h = 0 Spjällställdon aggregat Typ av ställdon (a) 1 = tväläges med fjäderåtergång, 15 Nm, 24 VAC Elvärmare VEKZ-87-1 VEEK-aa-bb-c-d-3 Fläktar, motor (d) 7 = storlek 20, 0.75 kw, 230/400V, 3-fas motor 8 = storlek 30, 1.5 kw, 230/400V, 3-fas motor Styrutrustning (e) 0 = utan 1 = ISYteq Mini med kontrollpanel ISYteq Touch 3.5 Fläktstyrning (f) 1 = standard, 3-hastighetsstyrning Värmebatteri (g) 0 = utan värmebatteri 2 = värmare, 2 rörrader 3 = värmare, 3 rörrader Kylbatteri (h) 0= utan kylbatteri 4 = kylare, 4 rörrader. 2) 2) Inte tillsaans med g = 3 Filter (i) 0 = utan filter 1 = G3, = G3, = M6, 360 Språk (jj) 01 = svenska 02 = tyska 03 = engelska 04 = finska 07 = franska 11 = italienska Aggregatstorlek (aa) 20, 30 Effekt (bb) 11 = storlek 20, 9 kw 12 = storlek 20, 15 kw 13 = storlek 20, 21 kw 23 = storlek 30, 24 kw Spänning (c) 2 = 3 x 400 V Styrutrustning för värmare (d) 2 = monterad i elvärmare (endast 3 x 400 V) Ljuddämpare Aggregatstorlek (aa) 20, 30 Längd (b) 1 = kort 2 = lång Flexibel stos Aggregatstorlek (bb) 20, 30 Motfläns Aggregatstorlek (bb) 20, 30 VELD-aa-b-1 VEKZ-51-bb-1 VEKZ-52-bb-1

14 14 Tilluftsaggregat VEKC - Tekniska data BESTÄLLNINGSKODER Övergång VEKZ-53-bb-1 Ventil/ställdon vattenbatteri VEKZ-70-b-c-d-eee Aggregatstorlek (bb) 20, 30 Reservfilter VEKZ-54-b Leveransomfattning (b) 1 = Endast ställdon 2 = Ventil med ställdon 3 = Endast ventil Filtertyp (b) 1 = storlek 20, G3 (EU 3), = storlek 20, G3 (EU 3), = storlek 20, F6 (EU 6), = storlek 30, G3 (EU 3), = storlek 30, G3 (EU 3), = storlek 30, F6 (EU 6), 360 Luftflödesindikator Temperaturreglering 3) Reglerfall (b) 3 = Rumsreglering 4 = Tilluftsreglering med utetemperaturkompensering (Ej vid rumsreglering) 3) Om tillbehör temperaturreglering inte valts har aggregatet tilluftsreglering. VEKZ-27-2 VEKZ-61-b Ventiltyp (c) 0 = Utan (b = 1) 2 = 2-vägs 3 = 3-vägs Placering (d) 1 = Värme 2 = Kyla kvs-värde (eee) 002 = = = = = = 2.5 Säkerhetsbrytare Storlek (bbb) 016 = 16 A VEKZ-89-bbb Förlängd/forcerad drift via extern timer VEKZ-91-1 Filtervakt VEKZ-88-1 Förlängd/forcerad drift via närvarogivare VEKZ-92-1 Förlängningskabel till kontrollpanel VEKZ Längd kabel (bb) 10 = 10 m

15 Tilluftsaggregat VEKC - Tekniska data 15
