Tilluftsaggregat VEKA. Tekniska data 2009

Transkript

1 2009

2 Innehåll Aggregatbeskrivning...3, snabbval...4 Komponenter...5, storlek , storlek , dimensionering...10 Styr- och reglerutrustning STVE för VEKA...11 Tillbehör...16 Produktkod...18 Fläkt Woods 8513 SE

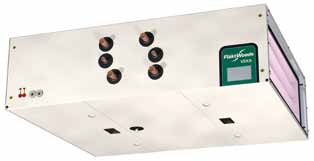

3 Aggregatbeskrivning VEKA är ett luftbehandlingsaggregat med låg bygghöjd och den rätta lösningen när montageutrymmet är begränsat. VEKA finns i två storlekar. VEKA kan levereras med följande kombinationer av komponenter monterade i höljet; Filter + fläkt Filter + luftvärmare/kylare + fläkt Filter + luftvärmare + luftkylare + fläkt Ljuddämpare och elvärmare monteras i kanal. Utförande Höljet är utfört av vitmålad galvaniserad stålplåt med mellanliggande 25 mm isolering av mineralull. Ytterhöljet på VEKA är helt i vitt. VEKA kan tack vare sitt dekorativa utseende placeras även på synligt ställe. Handtagen är infällda vilket gör att aggregatet får en helt slät yta utan några utstickande detaljer som kan vara i vägen. VEKA har stora serviceluckor som är försedda med låsvred, öppningsbara med verktyg. Huvudkomponenterna i VEKA är fabriksmonterade i höljet, vilket minskar monteringsarbetet på arbetsplatsen och ger ett kompakt utförande. VEKA är tack vare sin släta insida hygienisk och lätt att rengöra. Yttermått VEKA är ett kompakt aggregat med små yttermått. Höjden är bara 355 mm, och kombinationen filter + luftvärmare + fläkt är bara 1000 mm lång. Tack vare små dimensioner kan VEKA lätt placeras så gott som på alla ställen, t.ex. ovan ett undertak. Monteringsalternativ VEKA monteras normalt genom upphängning i tak. Aggregatet vänds så att serviceluckorna öppnas neråt. Det behövs alltså inget serviceutrymme bredvid aggregatet. För montaget används medlevererade upphängningsöglor. VEKA kan också monteras på vägg med horisontell eller vertikal luftriktning Applikationer VEKA är ett lämpligt tilluftsaggregat för ventilation av affärslokaler, caféer, gatukök, kiosker, servicestationer eller motsvarande lokaler som saknar egentligt utrymme för ventilationsaggregat. VEKA är speciellt lämpligt som cirkulationsaggregat, för uppvärmning av större vindfång och som ridåaggregat i dörröppningar. El-, styr- och reglerutrustning VEKA har en integrerad styrutrusning för 1-fasanslutning som gör VEKA till ett fullständigt och funktionellt tilluftsaggregat med möjlighet att dessutom styra en frånluftsfläkt. VEKA kan även beställas med en mer avancerad styrutrustning som har samma funktioner som den integrerade styr- och reglerutrustningen men har även kommunikationsmöjligheter och kan kopplas till 3-fas. VEKA-aggregatet kan även beställas utan styr. Fläkt Woods 8513 SE

4 , snabbval Flödesområde VEKA storl 30, Värmebatteri, el VEKA storl 30, Kylbatteri, vätska VEKA storl 30, Värmebatteri, vätska VEKA storl 20, Värmebatteri, el VEKA storl 20, Kylbatteri, vätska VEKA storl 20, Värmebatteri, vätska 0 0,2 0,4 0,6 0,8 1,0 1,2 m 3 /s Mått och vikt Storlek Variant (bb) Bredd Höjd Längd Vikt Kanalanslutning 20 Fläkt + kort filter (bb=12) x250 Fläkt + långt filter (bb=13) x250 Fläkt, värme- el. kylbatteri + långt filter (bb=14) x250 Fläkt, värmebatteri, kylbatteri + långt filter (bb=15) x Fläkt + kort filter (bb=12) x250 Fläkt + långt filter (bb=13) x250 Fläkt, värme- el. kylbatteri + långt filter (bb=14) x250 Fläkt, värmebatteri, kylbatteri + långt filter (bb=15) x250 Måttskiss storlek 20 Måttskiss storlek 30 Höjd Höjd Kanalanslutning Kanalanslutning Bredd Längd Bredd Längd Fläkt Woods 8513 SE

5 Komponenter Fläkt Fläkten är en direktdriven radialfläkt med framåtböjda skovlar. Dess luftflöde och tryckökning regleras genom styrning av fläktvarvtalet. Den är isolerad från aggregathöljet med vibrationsdämpare och är försedd med givare för luftflödesmätning. Mätuttagen är anslutna till nipplar på höljets utsida. I aggregatet medföljer luftfördelare som lätt monteras på fläktarnas utlopp vid efterföljande funktioner som ljuddämpare och elvärmare. Som tillbehör finns luftflödesindikator VEKZ-27 som kan monteras på aggregatet. Med hjälp av luftflödesindikatorn kan anläggningens luftflöde lätt kontrolleras vid igångkörningen. Övergång VEKZ-53 Används för kanalanslutning och monteras mot t. ex. kanalvärmare. Den har PG-anslutning i ena änden och fläns i den andra. Luftvärmare och luftkylare för vatten Som luftvärmare och luftkylare används lamellvärmeväxlare med Cu-rör och Allameller. Luftvärmarna finns med 2- eller 3-rörrader. Luftvärmarnas frysskyddsgivare kan monteras in i ett lamellrör. Luftkylarna finns med 4-rörrader och är försedda med rostfritt kondensvattentråg med avlopp på inspektionssidan. Aggregat med luftkylare får endast monteras horisontellt och med serviceluckorna vända nedåt. Avstängningsspjäll för kanalmontage, VEVA Rektangulära avstängningsspjället för kanalmontage direkt mot aggregatets inlopp är tillverkat av förzinkad stålplåt och kan förses med påmonterat ställdon on/off med fjäderåtergång. Spjällen har anslutningsram för gejd och monteras direkt mot aggregatet. Spjällbladen är kopplade via utvändiga kugghjul av PP-plast. Elektrisk kanalvärmare, VEEK Elvärmaren monteras i kanal och har ett eget reglerskåp för temperaturreglering. Elvärmaren är utrustad med ett auto matiskt och ett manuellt överhettnings skydd. Flexibel stos, VEKZ-51 Flexibelstos av glasfiberduk för flexibel anslutning av kanaler. Kanalljuddämpare, VELD Kanalljuddämparen är av baffeltyp med ytbeläggning av Cleantec som förhindrar fibermedryckning. Ljuddämparen kan användas på både sug- och trycksidan. Filter VEKA är försett med påsfilter som finns i två längder. God täthet runt filtret uppnås med en spännanordning som trycker filterramen mot en mjuk gummipackning. Motfläns, VEKZ-52 Används för att montera kanal direkt mot aggregatets inlopp. Fläkt Woods 8513 SE

6 , storlek 20 Fläkt och kort filter (bb=12) Mått och vikt bb Vikt Filtertyp Filterlängd aggregat (mm) (mm) x x x x Eldata 500 Storlek 20 Rekommenderad säkring Matning Utan styr 10 A 230/400 V Integrerad styr 16 A 1 x 230 V Separat styrskåp 16 A* 3 x 400 V Frekvensomriktare 16 A (0,75 kw) 25 A (1,5 kw) 1 x 230 V * Utan frånluftsfläkt 10 A Fläkt och långt filter (bb=13) Fläkt, värmebatteri, kylbatteri och långt filter (bb=15) * 508* INV DN 8 DN Drän Ø15. L= Fläkt, värme- eller kylbatteri och långt filter (bb=14) * 500* * Sett i luftriktningen Anslutningsmått, in- och utlopp INV DN 8 80 M8 DN * Sett i luftriktningen Fläkt Woods 8513 SE

7 , storlek 20 Fläktdiagram Diagrammet är avsett att användas som en översikt. Exakta data erhålles i vårt aggregatvalsprogram, ACON. Diagrammet visar tillgängligt externt tryckfall för kanalsystem. Tryckfall över filter och eventuella batterier måste läggas till det externa tryckfallet. De angivna vägda ljudeffektnivåerna i db(a) gäller i kanal på fläktens utloppssida. Storlek 20 med 3-fas motor 49 Hz Hz C=4 motor: 0.75 kw, 2-polig, 230/400 V, 3-fas, 50 Hz 3.65 / 2.10 A, rek. säkring 10 A C=5 motor: 1.5 kw, 2-polig, 230/400 V, 3-fas, 50 Hz 6.25 / 3.6 A, rek. säkring 10 A Fläktarnas varvtal kan styras med frekvensomriktare. Δpt = Fläktens totaltrycksökning, exklusive utloppsförlust Fläkt Woods 8513 SE

8 , storlek 30 Fläkt och kort filter (bb=12) Mått, vikt och eldata bb Vikt Filtertyp Filterlängd aggregat (mm) (mm) x x x x Eldata 500 Storlek 30 Rekommenderad säkring Matning Utan styr 10 A 230/400 V Integrerad styr 16 A 1 x 230 V Separat styrskåp 16 A* 3 x 400 V Frekvensomriktare 16 A (0,75 kw) 25 A (1,5 kw) 1 x 230 V * Utan frånluftsfläkt 10 A Fläkt och långt filter (bb=13) Fläkt, värmebatteri, kylbatteri och långt filter (bb=15) * 508* INV DN 8 DN Drän Ø15. L= Fläkt, värme- eller kylbatteri och långt filter (bb=14) * 500* * Sett i luftriktningen Anslutningsmått, inlopp och utlopp INV DN 8 DN M * Sett i luftriktningen Fläkt Woods 8513 SE

9 , storlek 30 Fläktdiagram Diagrammet är avsett att användas som en översikt. Exakta data erhålles i vårt aggregatvalsprogram, ACON. Diagrammet visar tillgängligt externt tryckfall för kanalsystem. Tryckfall över filter och eventuella batterier måste läggas till det externa tryckfallet. De angivna vägda ljudeffektnivåerna i db(a) gäller i kanal på fläktens utloppssida. Storlek 30 med 3-fas motor Hz C=6 motor: 1.5 kw, 2-polig, 230/400 V, 3-fas, 50 Hz 5.8 / 3.7 A, rek. säkring 10 A Fläktarnas varvtal kan styras med frekvensomriktare. Δpt = Fläktens totaltrycksökning, exklusive utloppsförlust Fläkt Woods 8513 SE

10 , dimensionering Dimensionering av aggregat via webben Airhandlingconfiguration ACON är namnet på den nya generationens webbaserade produktvalsprogram. Med ACON dimensioneras VEKA snabbt och enkelt. Programmet ger aggregatspecifikation och alla fakta såsom dimensioner, verkningsgrader, ljudnivåer etc. Programmet ger också produktanpassad dokumentation avseende installation, montering och skötsel. För att få tillgång till programmet behöver du ett användar-id och ett lösenord. Dessa får du genom att kontakta vårt närmaste säljkontor. Gå därför in på vår hemsida för att hitta närmaste säljkontor. Alltid den senaste versionen av programvaran Kräver ingen installation Alltid tillgängligt på Internet Fläktkurva med driftpunkter mm Aggregatritning kan exporteras till CAD Aktuella leveranstider från beställningsfunktionen. Fläkt Woods 8513 SE

11 Styr- och reglerutrustning för VEKA Det finns tre alternativ för styr- och reglerutrustning för VEKA. VEKA storlek 20 och 30 med integrerad styr STVE (ii = 11) VEKA storlek 20 och 30 med separat styrskåp STVE (ii = 86) VEKA storlek 20 och 30 med separat frekvensomriktare t. ex. STRF Matning 1 x 230 V Rek. säkring 16 A Matning 3 x 400 V Rek. säkring utan frånluftsfläkt 10 A, med frånluftsfläkt 16 A Matning 1 x 230 V Rek. säkring 16 A (0,75 kw) / 25 A (1,5 kw) 1. Integrerad styr Frekvensomriktare för VEKA och reglercentral är monterade och inkopplade på fabrik. Separat manöverpanel ansluts till reglercentralen och kan placeras på lämpligt plats. Reglercentralen matas med 1 x 230 V AC, 16 A. Aggregatet skall förses med extern lastfrånskiljare som klarar av att bryta strömmen till hela aggregatet. 2. Separat apparatskåp Separat apparatskåp innehåller frekvensomriktare för VEKA, reglercentral och manöverpanel. Matning för frånluftsfläkt 3 x 400 VAC, 10 A. Apparatskåpet matas med 3 x 400 V AC, 16 A. 3. Separat frekvensomriktare Separat frekvensomriktare för VEKA kan levereras om ingen reglercentral beställs. Frekvensomriktaren matas med 1 x 230 V AC, 16 A. Fläkt Woods 8513 SE

12 Styr- och reglerutrustning Jämförelse mellan integrerad och separat styr Integrerad styr Separat apparatskåp Regulator Inbyggd i aggregat Monterad i apparatskåp Manöverpanel/ display Separat, max 50 m. kabel Monterad i apparatskåpsfront Matning 1x230VAC 3x400VAC Säkring 16A 16 A, endast vid 10 A frånluftsfläkt Kaplingsklass IP54 IP21 Huvudbrytare Behövs separat Ingår i apparatskåp Frekvensomriktare Inbyggd i aggregat Ingår i apparatskåp Manöver för pumpar Max 2x2 A, 1x230VAC max 2x10 A, 1x230VAC Frånluftsfläktstyrning 0-10V styrning, matning och avsäkring separat STYZ-50 Låg/hög varvtalstyrning, 3x400 VAC, max 10 A. Styrning och reglering Funktionsvarianter Komponentförteckning TF1 FF1 GT2 SU1 LOKAL FO2 GT12 RC1 TF1 FF1 FO1/FO2 GT1 GT2 GT3 GT12 SV1 Reglercentral Tilluftsfläkt Frånluftsfläkt Frekvensomriktare Temperaturgivare, tilluft Temperaturgivare, rum Temperaturgivare, uteluft Temperaturgivare, frånluft Ventilställdon, varmvatten GT3 M M ST1 GT5 SV1 RC1 CP1 M SV2 SK2 FO1 GT1 GT5 ST1 SV2/SK2 SU1 Frysskyddsgivare, luftvärmare Spjällställdon, uteluft Ventilställdon kyla/stegkopplare kyla Timer Fläkt Woods 8513 SE

13 Styr- och reglerutrustning Styrning och reglering Funktionsvarianter Komponentförteckning GT3 M M ST1 GT6 GT7 SK1 SV2 SK2 RC1 TF1 FO1 GT1 FF1 GT2 SU1 LOKAL FO2 GT12 RC1 TF1 FF1 FO1/FO2 GT1 GT2 GT3 GT12 GT6 GT7 SK1 ST1 SU1 Reglercentral Tilluftsfläkt Frånluftsfläkt Frekvensomriktare Temperaturgivare, tilluft Temperaturgivare, rum Temperaturgivare, uteluft Temperaturgivare, frånluft Överhettningsskydd, automatiskt Överhettningsskydd, manuellt Tyristorstyrdon Spjällställdon, uteluft Timer Normer Styr- och reglerutrustning uppfyller följande normer och bestämmelser: EGs maskindirektiv 98/37/EG, maskiners elutrustning, EN EMC direktiv 89/336/EEC, EN (emission) EN :2001 och immunitet EN :2001 Lågspänningsdirektiv 72/23/EEC[DF2], (EN50178) Miljökrav Omgivningstemperatur under drift: 0-40 C när styrutrustningen är inbyggd. Omgivningstemperatur under drift: 0-35 C för separat apparatskåp. Tillbehör som givarna, ventil- och spjällmotorer levereras löst. Reglerutrustningen är isolations- och funktionstestad före leverans. Reglerfunktioner: Integrerad styr Separat apparatskåp Tillufts-, frånlufts- och rumsreglering Ja Ja Dygns-/Veckour Ja Ja Min- och maxbegränsning av tilluftstemperatur Ja Ja Utetemperaturkompensering Ja Ja Utetemperaturstyrd fläkthastighet Ja Ja Cirkulationspump- styrning och matning Ja Ja El- eller vattenburen luftvärmare Ja Ja Styrning av vatten kylare Ja Ja Styrning av DX kylare Nej Ja Externt börvärde Nej Ja Timeringång Ja Ja Nattkylning Nej Ja Nattuppvärmning Nej Ja Frysvaktsfunktion Ja Ja Summalarm Ja Ja Driftindikering Ja Ja Filtervakt Ja (ej med extern stopp) Ja Extern stopp av aggregat Ja (ej med filtervakt) Ja Brand-/röklarm ingång Ja Ja Kommunikation: Nej Lon, Modbus, Webb Fläkt Woods 8513 SE

14 Styr- och reglerutrustning Varvtalsreglering inbyggd styr Konstant varvtal för tilluftsfläkt respektive frånluftsfläkt ställs in på manöverpanel. Två varvtal för varje fläkt möjliggör omkopplingen av fläkthastighet med tidur, timer, närvarogivare eller via inställd trygghetsreglering. Utetemperaturstyrd fläkthastighet Ett enkelt sätt att förebygga nedkylning av lokaler är att förhindra forcering av fläktarna när utetemperaturen understiger ett inställbart värde. Inställning: Ställ in brytpunkten för utetemperaturen på reglercentralen. Frånluftsfläkten styrs via 0-10V signal. Om frånluftsfläkten har en- eller tvåhastighetsmotor, kan separata el-centralen STYZ-50 beställas. Den tar emot 0-10V signal och styr motorkontaktorer. Utetemperaturkompensering (sommar och vinterkompensering) Funktion: Förskjuter inställt börvärde för tillufts-, frånlufts- eller rumstemperatur. Varvtalsreglering separat skåp Hög- och lågvarvtal ställs in på tilluftsfläktens frekvensomriktare. Två varvtal för varje fläkt möjliggör w [K] Sw Ss omkopplingen av fläkthastighet med tidur, timer, närvarogivare eller via inställd trygghetsreglering. Reglercentralen ger signal till frånluftsfläktens frekvensomriktare för att växla mellan hög- och lågvarvtal. Ew Fw Fs Es T A [ C] Temperaturreglering Följande valmjöligheter finns för styr- och regler funktioner: Tilluftsreglering Funktion: Konstanthållning av temperaturen i tilluftskanalen till inställt börvärde. Frånluftsreglering Funktion: Konstanthållning av temperaturen i frånluftskanalen till inställt börvärde via kaskadreglering av tilluftstemperaturen med min- och max begränsning. Rumsreglering Funktion: Konstanthållning av temperaturen i lokalen till inställt börvärde via kaskadreglering av tilluftstemperaturen med min- och max begränsning. Förklaring Fs Startpunkt för sommarkompensation Es Slutpunkt för sommarkompensation Ss Delta (total förskjutning) i K vid slutpunkt Es Fw Startpunkt för vinterkompensation Ew Slutpunkt för vinterkompensation Sw Delta (total förskjutning) i K vid slutpunkt Ew TA Utetemperatur Dw Börvärdesändring Nattkyla (endast separat apparatskåp) Inställningen Nattkyla används under sommarhalvåret. Med kall uteluft kan man då kyla ner lokalen nattetid. Används utanför ordinarie drifttid. Funktion: Startar aggregatet vid behov av kylning om utetemperaturen är lägre än rumstemperaturen. Ev. kylventil är stängd. Fläkt Woods 8513 SE

15 Styr- och reglerutrustning Nattuppvärmning (endast separat apparatskåp) Nattuppvärmning används för att förhindra att lokalerna kyls ned under natten utanför ordinarie driftstid. Funktion: Startar aggregatet och öppnar för full effekt för luftvärmaren om rumstemperaturen sjunker under inställt värde. Kommunikation Det finns olika kommunikationsmjöligheter: Modbus LonWorks och webbkommunikation (endast separat apparatskåp) Externa komponenter Cirkulationspump för luftkylare Cirkulationspump kan få matning och styrning från reglercentralen. Motionskörning sker via reglercentralen. Pumplarm kan kopplas till reglercentralen. Brandgassystem Ett brandgassystem kan anslutas till aggregatet. Funktion: Stopp av aggregatet och summalarm. Driftindikering/Summalarmsutgång Driftindikering av tilluftsfläkt och summalarm kan erhållas via plint. Summalarm kan generera ljudsignal om så behövs. Styrning av luftvärmare Styrsignal 0-10V för ventilställdon eller elektrisk luftvärmare med inbyggd tyristor. Fryskydd: Då aggregatet ej är i drift konstanthålls vattentemperatur till 25 C. Under drift styrs ventilen så att returtemperaturen ej understiger 12 C. Skulle temperaturen sjunka under 5 C stoppas aggregatet och larm sätts igång. Cirkulationspump för luftvärmaren Cirkulationspump kan få matning och styrning från reglercentralen. Motionskörning sker via reglercentralen. Pumplarm kan kopplas till reglercentralen. Styrning av luftkylare Styrsignal 0-10V för luftkylare, vatten. Styrning till kylare för direkt expansion, DX (endast separat apparatskåp) Fläkt Woods 8513 SE

16 Tillbehör Elvärmare för montering i kanal, VEEK Elvärmare, VEEK, för montering i kanal är framtagen för att värma tilluften i ett ventilationssystem. Höljet tillverkas i aluzinkbehandlad stålplåt med värmeelement i rostfritt material, EN Elvärmarens hölje har en luftspaltisolerad värmesköld och är försedd med PG-anslutning. VEEK är försedd med effektreglering. Maximalt tillåten driftstemperatur för utgående luft är 40 C och värmarens omgivningstemperatur får inte överskrida 30 C. I värmaren finns det installerat två överhettningsskydd, ett automatiskt och ett manuellt återställbart. Elvärmaren finns i effektvarianter 9, 15 och 21 KW för VEKA storlek 20 och i effektvariant 24 kw för VEKA storlek 30. VEEK finns för 3 x 400V. IP klass 43. Värmaren kan monteras i horisontell eller vertikal kanal med kopplingslådan åt sidan. Montering med kopplingslådan uppåt eller nedåt är EJ tillåten. Lufthastigheten över värmarens frontarea får inte vara lägre än 1,5 m/s. VEEK-aa-bb-c-d-e-4 VEEK luftvärmare med tyristor har erforderliga kontaktorer inmonterade. Effekten regleras från en extern styrsignal 0-10 V DC. Den elektroniska temperaturregulatorn reglerar effekten med s. k. tidspropotionell reglering (Puls/Paus-teknik). Detta ger en mycket noggrann temperaturreglering. Temperatu ren finregleras dock alltid av den elektroniska Pauls/Paus regleringen. Styrutrustningen har larm utgång med potentialfri kontakt som indikerar utlöst överhettningsskydd. Luftvärmaren matas separat från extern elcentral med en effektkabel samt en manöverkrets. Manöverkrets skall förseglas mot fläkt/flöde. Detta gäller även för aggregat med inbyggd el-, styr- och reglerenhet. Storlek Effektvariant Anslutning Effekt Yttre dimension Vikt Min. luftflöde Max.strömförbr. aa bb mm kw mm (BxHxL) kg m 3 /s A vid 400V AC x x288x , x x288x , x x288x , x x288x , Ljuddämpare för montering i kanal, VELD Rektangulära ljuddämpare VELD består av ett hölje av varmförzinkad stålplåt och inbyggda bafflar. Ljuddämparen har ett oisolerat hölje. Kanalanslutningar är försedda med PG-anslutning. VELD-aa-b-1 Storlek Anslutning Längd Vikt aa mm mm kg x x x x Baffeln har fyllning av glasull för dämpning av fläkt och strypningsljud till ventilerat utrymme. Ljuddämparna ger hög dämpning i de låga frekvensbanden och har dämpningselement placerade på höljets största sida. Fläkt Woods 8513 SE

17 Tillbehör Avstängningsspjäll för kanalmontage, VEVA Rektangulära avstängningsspjället, VEVA, för kanalmontage direkt mot aggregatets inlopp är tillverkat av förzinkad stålplåt och kan förses med påmonterat ställdon on/off med eller utan fjäderåtergång. Spjällen har anslutningsram för gejd och monteras direkt mot aggregat. Spjällbladen är kopplade via utvändiga kugghjul av PP-plast. Övergång, VEKZ-53 Används för kanalanslutning och speciellt mot aggregatets utlopp för att rymma fläktarnas luftfördelare före en elvärmare. Den kan även monteras mot aggregatets inlopp eller mot ytterligare något anslutningstillbehör som t.ex. flexibelstos. Stosen har PG-anslutning i ena änden och fläns i andra. Storlek Anslutning Längd aa mm mm x x Storlek Anslutning Längd aa mm mm x x Flexibelstos, VEKZ-51 Flexibelstos av glasfiberduk för flexibel anslutning av kanaler. Reservfilter, VEKZ-54-b Påsfilter som finns i två längder. Filterlängd 120 mm med filterklass G3 (EU3) och längd 360 mm filter-klass G3 syntet och F6 (EU3 och EU6) glasfiber. Storlek Anslutning Längd aa mm mm x x Motfläns, VEKZ-52 Används för att montera kanal direkt mot aggregatet eller övriga anslutningstillbehör. Luftflödesindikator, VEKZ-27 Manometer för mätning av luftflöde. Kan monteras på aggregatets gavel och anslutas till nipplar. Levereras löst. Storlek Anslutning Längd aa mm mm x x Fläkt Woods 8513 SE

18 Produktkod VEKA Tilluftsaggregat Aggregatstorlek (aa) 20,30 VEKB-aa-bb-c-0-e-f-g-3-i Aggregatlängd (bb) 12 Fläkt + Filter kort (120)* (L=500) 13 Fläkt + Filter långt (360) (L=750) 14 Fläkt + Värme eller Kyla + Filter (L=1000) 15 Fläkt + Värme och Kyla + Filter (L=1250) *Endast med g = 0, 1 Fläkt, motor (c) 4 = storlek 20, 0.75 kw, 230/400V, 3-fas motor 5 = storlek 20, 1.5 kw, 230/400V, 3-fas motor 6 = storlek 30, 1.5 kw, 230/400V, 3-fas motor Värmåtervinning (d) 0 = utan Värmebatteri (e) 0 = utan värmebatteri 2 = värmare, 2 rörrader 3 = värmare, 3 rörrader Kylbatteri (f) 0= utan kylbatteri 4 = kylare, 4 rörrader.** ** Ej tillsammans med e = 3 Avstängningsspjäll Aggregatstorlek (aa) 20, 30 Ramisolering (b) 0 = utan isolering 1 = med isolering Luftflödesindikator Elvärmare Aggregatstorlek (aa) 20, 30 Effekt (bb) 11 = storlek 20, 9 kw (9 kw) 12 = storlek 20, 15 kw (15 kw) 13 = storlek 20, 21 kw (15+6 kw) 23 = storlek 30, 24 kw (15+9 kw) Spänning (c) 2 = 3 x 400 V VEVA-aa-b-1 VEKZ-27-1 VEEK-aa-bb-c-d-4 Styrutrustning för värmare (d) 2 = monterad i elvärmare (endast 3 x 400 V) Ljuddämpare Aggregatstorlek (aa) 20, 30 VELD-aa-b-1 Filter (g) 0 = utan filter 1 = G3 (EU 3), 120 mm 2 = G3 (EU 3), 360 mm 3 = F6 (EU 6), 360 mm Generationssiffra (h) 3 Anslutningssida (i) 1 = höger 2 = vänster Längd (b) 1 = kort 2 = lång Flexibel stos Aggregatstorlek (bb) 20, 30 Motfläns Aggregatstorlek (bb) 20, 30 VEKZ-51-bb-1 VEKZ-52-bb-1 Fläkt Woods 8513 SE

19 Produktkod Övergång Aggregatstorlek (bb) 20, 30 Reservfilter VEKB Filtertyp (b) 1 = storlek 20, G3 (EU 3), 120 mm 2 = storlek 20, G3 (EU 3), 360 mm 4 = storlek 20, F6 (EU 6), 360 mm 5 = storlek 30, G3 (EU 3), 120 mm 6 = storlek 30, G3 (EU 3), 360 mm 8 = storlek 30, F6 (EU 6), 360 mm S&R-utrustning Fläkteffekt (ccc) 007 = 0.75 kw 015 = 1.5 kw VEKZ-53-bb-1 VEKZ-54-b STVE-4-0-ccc-ddd-0-f-4-h-ii-j Luftvärmare (ddd) 000 = utan eftervärme 003 = värmevatten, extern shunt 004 = el, i luftvärmare inbyggd tyristor Kyla (f) 0 = ingen kyla 1 = kylvatten Nätspänning (g) 4=3x400 V AC Leveransalternativ (h) 1= inbyggt (endast 1 x 230 V AC) (ii=11) 4=väggskåp (endast 3 x400 v AC) ( ii=86) Reglercentral (ii) 11 = Integrerad styrenhet (Motron)* 86 = Siemens Saphir ACX 36* * inkl. medlevererad dykgivare när ddd=003 Temperaturreglering STYZ-01-bb-c-d-e-0-g-h-0-j-1 Reglercentral (bb) 11 = Integrerad styrenhet (Motron) 86 = Siemens Saphir ACX 36 Reglerfall (c) 1 = Tilluftsreglering 2 = Frånluftsreglering 3 = Rumsreglering Nattkyla (d) 0 = utan 1 = med (bb = 86) Nattuppvärmning (e) 0 = utan 1 = med (bb = 86) Börvärdesförskjutning (g) 0 = utan 1 = utekompenserat temperaturbörvärde Flödeskompensering (h) 0 = ingen 1 = blockering högfart vid låg utetemp Givartyp (j) 2 = NI 1000LG, Siemens 4 = NTC, Motron Varvtalsreglering Reglercentral (bb) 86= Siemens Saphir ACX 36 STYZ-02-bb-c Varvtalsreglering tilluft (c) 1 = konstant varvtal via frekvensomriktare 2 = tvåhastighet via frekvensomriktare Reglercentral display (j) 0 = Integrerad styr med display (ii=11) 5 = Simens saphir, teckenbaserad 8 rader (ii=86) Fläkt Woods 8513 SE

20 Produktkod Styrning av extern frånluftsfläkt STYZ-50-b-c-d-eee-fff-2 Motor (b) 1 = enhastighetsmotor 2 = tvåhastighetsmotor, skilda lindningar 4 = frekvensomformardrift Spänning (c) 1 = 1-fas, 1x230 V AC 3 = 3-fas, 3x400 V AC Styrning (d) 1 = parallellt med aggregatet 2 = kontinuerlig drift 3 = manuell drift via extern omkopplare (omkopplare ingår ej i leveransen) 4 = manuell drift via omkopplare i skåpsfront Märkström, högfart (eee) Exempel ATAL förbrukar vid högfart enligt tabell 6.3 A. Skriv eee = 063 Märkström, lågfart (fff) Exempel ATAL förbrukar vid lågfart enligt tabell 3.1 A. Skriv fff = 031 Vid enhastighetsmotor, skriv fff = 000 Typ (g) 2 = Separat levererad (VEKA) Kommunikation STYZ Reglercentral (bb) 11 = Inbyggt styrsystem (Motron) 86 = Siemens Saphir ACX 36 Protokoll (c) 3 = Lon Works 7 = Modbus RTU Brandfunktion STYZ-20-1 Spjällställdon aggregat STYZ-27-1-cc-1 Placering (b) 1 = uteluftsspjäll Typ av ställdon (cc) 01 = tvåläges, 8 Nm, 24 VAC 31 = tvåläges med fjäderåtergång, 15 Nm, 24 VAC Leveransform (d) 1 = omonterad vid samtidig styrleverans Förlängd/forcerad drift STYZ-40-b-c-d-e-f Forcering drift (b) 1 = förlängd drift 2 = forcerat flöde 3 = forcerat flöde, förlängd drift Styrning via extern timer (c) 0 5 st Styrning via extern tryckknapp (d) 0 5 st Styrning via CO 2 -vakt (e) 0 5 st Styrning via rörelsevakt (f) 0 5 st Styr- och regler dokumentation STYZ-36-bb-5-dd-2-f-g-1 Reglercentral (bb) 11 = Integrerad styrenhet (Motron) 86= Siemens Saphir ACX 36 Aggregatstorlek (dd) 02 = storlek = storlek 30 Språk på elschema (f) 1 = svenska 2 = tyska 3 = engelska 4 = finska Språk på Reglerdisplay (g) 1 = svenska 2 = tyska 3 = engelska 4 = finska Fläkt Woods 8513 SE

21 Produktkod Styrning vattenbatteri STYZ c-d-e-1-ggg Regleralternativ (c) 1 = ställdon 2 = ventil+ställdon 3 = Komplett shuntenhet med pump och ställdon Ventiltyp (d) 0 = utan 2 = 2-vägs 3 = 3-vägs Säkerhetsbrytare, omonterad STVZ-66-b-1 Utförande (b) 1 = 1-fas, inbyggt styrsystem (Motron) 2 = 3-fas, Siemens Saphir styr Säkerhetsbrytaren får ej monteras på aggregat styrda av STVE eller av frekvensomriktare. Placering (e) 1 = värme 2 = kyla kvs-värde (ggg) 000= utan 002= 0,25 025= 2,5 250= 25 osv Frekvensomriktare STRF-5-bb-ccc-4* ii-15 (Löst levererad frekvensomriktare 1 x 230 V) Aggregatfamilj (a) 5 = VE Aggregatstorlek (bb) 02=storlek 20 03=storlek 30 Effekt (ccc) 007 = 0,75 kw 015 = 1,5 kw Driftfrekvens högfart (ii) [Hz] Fabrikat (jj) ABB ACS 350 * Norge: d = 2 (230) Fläkt Woods 8513 SE

22

23

24 We Bring Air to Life FWG_AHU_VEKA Technical data_8513_se_ Copyright 2009 Fläkt Woods Group Condesign Info Productions AB Fläkt Woods Group kan erbjuda ett komplett sortiment av produkter och lösningar för ventilation, luftbehandling och industriell luftteknik Försäljningskontor Luleå Skellefteå Umeå Sundsvall Uppsala Västerås Sollentuna Karlstad Örebro Norrköping Jönköping Växjö Kalmar Göteborg Halmstad Helsingborg Malmö Fläkt Woods AB Kung Hans väg 12 SE Sollentuna Tel
