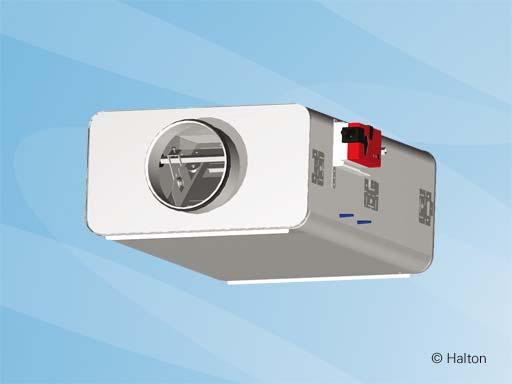

1 Halton HFL Linjärt luftflödesstyrdon Linjärt luftflödesstyrdon för konstanthållning av system med låga tryck Luftflödet är linjärt i förhållande till spjällposition och styrsignal Cirkulär kanalanslutning med inbyggd gummipackning Polyesterfiberisolerad produkt Tillverkat i galvaniserad stål Produktmodeller och tillbehör Ljuddämpare som tillbehör Utgående anslutningslåda som tillbehör 1

2 Dimensioner NS L LHT W H H1 kg , , , ,8 Nominell storlek (NS) hänför sig till anslutning mot kanalsystem. Material KOMPONENT Hölje Kontroll platta hybrid Kanal tätning Axel Axel lager Linjär platta ager Isoleringsmaterial Mätuttag MATERIAL Galvaniserat stål Galvaniserat stål 1C-polyuretan Förzinkat stål Polyacetal plast Stål Polyester fiber Polyuretan 2

3 Tillbehör TILLBEHÖR KOD BESKRIVNING Ljuddämppare Anslutningslåda SA OP Ställdon Halton HFL levereras som standard och som en del av produktkoden med Belimo NM24A-MF spjällställdon. STÄLLDON VRIDMOMENT STYR ARRANGEMANG DRIFT SPÄNNING EFFEKT NM24A-MF 8 Nm Styrsignal VDC Ärvärdessignal VDC ( %) Manuellt drift Mekaniskt gränslägestop 24 VAC 3 VA Funktion Halton HFL innehåller ett linjärt luftflödesspjäll och ett ställdon. Luftflödet är linjärt i förhållande till styrsignalen och spjälläget i kanalsystem med konstant tryck. Genom att ändra spjällbladens läge kan man styra luftflödet. Minimi- och maximiluftflödena kan ställas in genom att man mekaniskt eller elektriskt begränsar ställdonets vridningsvinkel. Vanligen används mekaniska begränsningar om Halton HFL ansluts till en lokal rumsstyrenhet. Elektriska begränsningar används speciellt då Halton HFL ansluts till ett styrsystem för en hel byggnad. Ställdonets ingångsstyrsignal är 0-10 VDC med ärvärdesindikering 0-10 VDC, vilket motsvarar spjällrörelse på 0-100%. 3

4 Kapacitet och luftmängd för 0-öppning är direktiva. Ljuddämpare NS ØD L1 L2 L3 W1 H Wt (kg) / / / /

5 Ljuddämparens inloppsanslutning (A) kan väljas på plats till att vara ut- eller invändig. Den utvändiga stosen används för kanalanslutning mellan ljuddämparen och Halton HFL. Den invändiga stosen används för direkt anslutning mellan ljuddämparen och Halton HFL. Ljuddämparens utloppsstos (B) är alltid utvändig. I ljuddämparen finns en renslucka för att man ska komma åt att göra rent inuti. 5

6 Utgående anslutningslåda NS ØD ØD2 L1 L2 W1 W2 H Wt (kg) / / / /

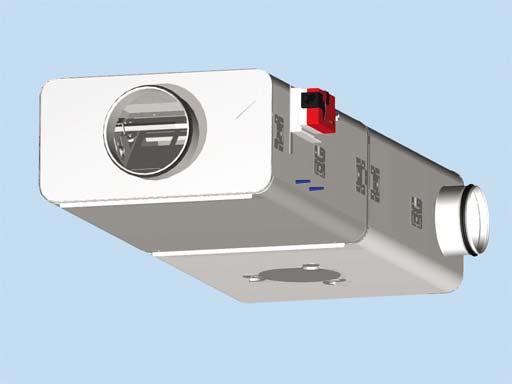

7 Inloppsanslutningen på den utgående anslutningslådan (A) kan väljas på plats till att vara ut- eller invändig. Den utvändiga stosen används för kanalanslutning mellan utloppslådan och HALTON HFL. Den invändiga stosen används för direkt anslutning mellan utloppslådan och HALTON HFL. Den utgående anslutningslådans utloppsstos (B) är alltid utvändig. I den utgående anslutningslådan finns en renslucka för att man ska komma åt att göra rent inuti. 7

8 Installation Säkerhetsavstånd Det rekommenderas att installera produktet horisontalt. Styrspjället installeras så att föreskrivna säkerhetsavstånd uppfylls. Kabeldragning Kabeldragningen utförs enligt gällande bestämmelser och av behörig tekniker. I alla styralternativ måste en säkerhetsisolerad transformator användas. Kabeldragning från spjällställdonet Halton HFL (NM24-SR) till annan styrenhet eller styrsystem för byggnaden. 8

9 Drifsättning Luftflödet i Halton HFL definieras som en funktion av tryckskillnaden över spjället och spjälläget. Verkligt luftflöde kan avläsas i diagrammen nedan. Minimi- och maximiluftflödena kan ställas in genom att man mekaniskt eller elektriskt begränsar ställdonets vridningsvinkel. Vanligen används mekaniska begränsningar om Halton HFL ansluts till en lokal rumsstyrenhet. Elektriska begränsningar används speciellt då Halton HFL ansluts till ett styrsystem för en hel byggnad. Om minimi- och maximiluftflödena justeras genom att de mekaniska gränslägesstoppen ställs in, tryck två gånger på ställdonets återställningsknapp för att synkronisera begränsningsvinkeln till ett fullt 0-10 V= styrsignalutslag. Strysignalutslagets 0-10 V= motsvarar en spjällrörelse på 0-100%. Kapacitet och luftmängd för 0-öppning är direktiva. Rekommenderad maximum tryckfall är 150 Pa. 9

10 Spjälläget kan avläsas på ställdonsskalan, där - spjällindikeringsläge 1 = spjället är helt stängt (0%) - spjällindikeringsläge 0 = spjället är helt öppet (100%) Spjällets K-värde är en funktion av spjälläget. I tabellen nedan visas k-värdet för några specifika spjällöppningar. K-värdet kan interpoleras fram för mellanliggande öppningar. För HALTON HFL är spjällöppningen t.ex. 30%: - k-värdet vid 20% är 4,0 - k-värdet vid 40% är 6,8 - därför blir k-värdet vid 30% (4,0 + 6,8)/2 = 5,4 DONSTORLEK POSITION % (Indikatorvärde) 0% (1) 20% 40% 60% 80% 100% (0) När k-värdet och tryckskillnaden över mätuttagen är kända, kan det verkliga luftflödet beräknas enligt nedan: qv k D Pm Verkligt luftflöde [l/s] k-värde för verkligt spjälläge Uppmätt tryckskillnad over mätuttagen [Pa] 10

11 Service Rengöring av kanalsystemet För att rengöra kanalsystemet, avlägsna Halton HFL:s bottenplåt genom att skruva loss vingmuttrarna (se figur). Du får då tillgång till kanalsystemet för frånluft. Vi rekommenderar att en separat renslucka installeras i kanalsystemet på Halton HFL-enhetens tilluftssida, på en lämplig plats för att göra det möjligt att rengöra kanalsystemet. Beskrivningtext Luftflödet genom styrspjället ska vara linjärt i förhållande till ingångsstyrsignalen och spjälläget. Donet ska fungera i kanalsystem med konstant lågt tryck. Donet utförs i förzinkat stål. I de cirkulära kanalanslutningarna D= mm finns inbyggda gummipackningar. Höljet isoleras akustiskt med 25 mm polyesterfiber för att undvika luftburet buller till kanalen och till omgivningen. 11

12 I donet finns en renslucka för att man ska komma åt att göra rent inuti. Om den genererade bullernivån är för hög, föreskrivs en ljuddämpare. Ljuddämparmodulen installeras direkt mot spjället och förses med renslucka. I donet finns som alternativ en utgående anslutningslåda med två cirkulära kanalanslutningar. Den utgående anslutningslådan förses med renslucka. Produktkod HFL-D D = Diameter på kanalanslutning 160, 200, 250, 315 Andra alternativ och tillbehör SA = Ljuddämpare NA Ej angivet P1 Anslutning 160 P2 Anslutning 200 P3 Anslutning 250 P4 Anslutning 315 OP = Utgående anslutningslåda NA Ej angivet FC Inkommande utgående FD Inkommande utgående FE Inkommande utgående FF Inkommande utgående ZT = Kundanpassad produkt N Nej Kodexempel HFL-160, SA=NA,OP=NA 12
