TRI - Anslutningslåda (spridare) Halton TRI. Anslutningslåda (spridare)

Transkript

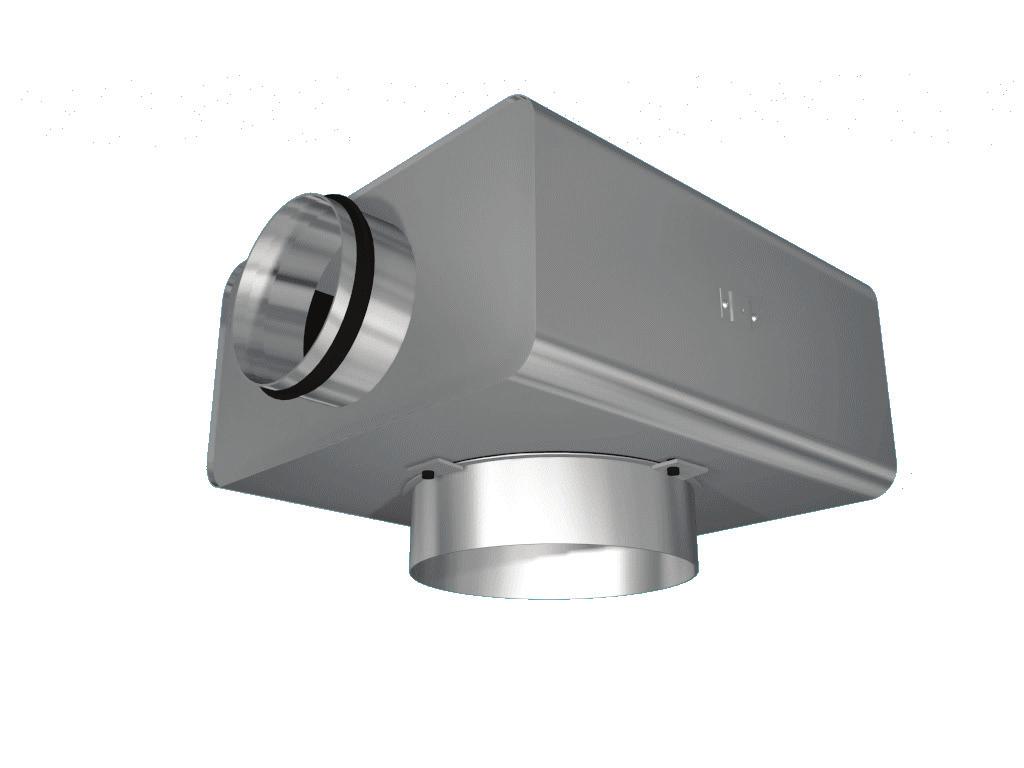

1 Halton TRI Anslutningslåda (spridare) Låda för anslutning av takspridare/frånluftsdon till kanalsystem Säkerställer god funktion hos tilluftsspridaren Lufttät och robust konstruktion med estetiskt tilltalande utseende Flexibilitet vid justering av spridarens placering i höjdled Borttagbart mät- och injusteringsspjäll Effektiv ljuddämpning Åtkomst för kanalrengöring Produktmodeller och tillbehör Modell med lämpliga mått för installation i undertak med bärverk 600x600 mm (L-modell) Plugg för tryckprovning MODELL TRI/S TRI/E TRI/N TRI/A TRI/B TRI/C BESKRIVNING Anslutningslåda för tilluft med mät- och injusteringsspjäll MSM och invändigt ljuddämpningsmaterial Anslutningslåda för frånluft med injusteringsspjäll MEM och invändigt ljuddämpningsmaterial Anslutningslåda för tilluft eller frånluft utan mät- och injusteringsspjäll och invändigt ljuddämpningsmaterial Låg anslutningslåda (L-modell) för tilluft med mät- och injusteringsspjäll MSM och invändigt ljuddämpningsmaterial Låg anslutningslåda (L-modell) för frånluft med mät- och injusteringsspjäll MEM och invändigt ljuddämpningsmaterial Låg anslutningslåda (L-modell) för till- eller frånluft utan mät- och injusteringsspjäll och invändigt ljuddämpningsmaterial 1

2 DIMENSIONER 63 L K Normal (S, E, N) NS L H H1 K ØD ØD1 ØD L-modell (A, B, C) H H1 ØD1 NS L H H1 K ØD ØD Om spridarstosen har monterats infälld innanför anslutningslådan är dimensionen H1 3 mm. 100/ / / / / / / / / / / / / / / / / / / Ljuddata för infälld stos, Se Halton HIT Design. MATERIAL OCH YTBEHANDLING TILLBEHÖR KOMPONENT Hölje Stos Ljuddämpningsmaterial Stos med packning Mät- och injusteringsspjäll MSM/MEM Plugg för tryckprovning MATERIAL Galvaniserat stål Galvaniserat stål Dacronfiber Galvaniserat stål Stomme;Aluminium Plåt;Varmförzinkat stål Beslag;Galvaniserat stål Plastdelar;Polypropylen (PP) Vred;Rostfritt stål Galvaniserat stål TILLBEHÖR KOD BESKRIVNING Mät- och injusteringsspjäll MSM Spjäll för mätning och injustering av tilluftsflöde injusteringsspjäll MEM Spjäll för injustering av frånluftsflöde Plugg för tryckprovning PP Plugg för tryckprovning i spridaranslutning Ljuddämpning IN Invändigt ljuddämpningsmaterial i dacron 2

3 Installation Funktion TRI-anslutningslådan jämnar ut luftflödet genom att lufthastigheten sänks. Luften når spridaren i ett jämnt flöde, vilket gör att spridaren fungerar korrekt. Många olika typer av spridare kan anslutas till kanalsystemet via en TRI-låda, vilket avsevärt förbättrar deras funktionsegenskaper. Lådan dämpar även kanalljud. TRI-anslutningslådan kan även användas för frånluft. KOD BESKRIVNING 1 Plugg för tryckprovning 2 Beslag 3 Nit med invändig gänga 4 Stos 5 Packning 6 Täcklock 7 Mät- och injusteringsspjäll 8 Anslutningslåda TRI-lådan monteras med två perforerade band eller med gängade stänger M8 (medföljer inte). TRI ansluts till kanalsystemet via en stos med inbyggd packning. Genom att stosutförandet är modulärt kan spridaren anslutas till lådan på tre olika sätt: stosen ansluten till lådans utsida stosen införd i lådan direkt mot lådhöljet utan stos (i vissa specialfall). För att ändra anslutningstyp lossas lådstosen genom att beslagen öppnas och stosen placeras i önskat nytt läge. Vid tryckprovning skruvas pluggen för tryckprovning (1) fast med hjälp av beslagen (2). Tekniska data gäller för installation med stosen utvändigt ansluten till (TRI) anslutningslådan. Vid infällt montage av stos eller don i anslutningslådan, se data i Halton HIT Design. 3

4 Tryckfall och ljud data, tilluft TRI/S (N) TRI/S (N) TRI/S (N) TRI/S (N) 4

5 Tryckfall och ljud data, tilluft TRI/S (N) TRI/S (N) TRI/S (N) TRI/S (N) 5

6 Tryckfall och ljud data, tilluft TRI/S (N) TRI/S (N) TRI/S (N) TRI/S (N) 6

7 Tryckfall och ljud data, tilluft TRI/S (N) TRI/S (N) TRI/S (N) TRI/S (N) 7

8 Tryckfall och ljud data, tilluft TRI/S (N) TRI/S (N) TRI/S (N) 8

9 LJUDDATA, TILLUFT TRI/S (N) TRI/S (N) TRI/S (N) TRI/S (N) TRI/S (N) qv DPst DPtot F (Hz) LpA NR NC (l/s) (m 3 /h) (Pa) (Pa) [db(a)] max min max min max min max min max min TRI/S (N) max min TRI/S (N) TRI/S (N) max min max min TRI/S (N) max min TRI/S (N) max min LpA värden gäller vid rumsdämpning 4 db (10 m 2 sabine) 9

10 LJUDDATA, TILLUFT qv DPst DPtot F (Hz) LpA NR NC (l/s) (m 3 /h) (Pa) (Pa) [db(a)] TRI/S (N) max min TRI/S (N) max min TRI/S (N) max min TRI/S (N) max min TRI/S (N) max min TRI/S (N) max min TRI/S (N) max min TRI/S (N) max min TRI/S (N) max min LpA värden gäller vid rumsdämpning 4 db (10 m 2 sabine) 10

11 Tryckfall och ljud data, frånluft TRI/E (N) TRI/E (N) TRI/E (N) TRI/E (N) 11

12 Tryckfall och ljud data, frånluft TRI/E (N) TRI/E (N) TRI/E (N) TRI/E (N) 12

13 Tryckfall och ljud data, frånluft TRI/E (N) TRI/E (N) TRI/E (N) TRI/E (N) 13

14 Tryckfall och ljud data, frånluft TRI/E (N) TRI/E (N) TRI/E (N) TRI/S (N) 14

15 Tryckfall och ljud data, frånluft TRI/E (N) TRI/E (N) 15

16 LJUDDATA, FRÅNLUFT qv DPst DPtot F (Hz) LpA NR NC (l/s) (m 3 /h) (Pa) (Pa) [db(a)] TRI/E (N) max min TRI/E (N) max min TRI/E (N) max min TRI/E (N) max min TRI/E (N) max min TRI/E (N) max min TRI/E (N) max min TRI/E (N) max min TRI/E (N) max min TRI/E (N) max min LpA värden gäller vid rumsdämpning 4 db (10 m 2 sabine) 16

17 LJUDDATA, FRÅNLUFT qv DPst DPtot F (Hz) LpA NR NC (l/s) (m 3 /h) (Pa) (Pa) [db(a)] TRI/E (N) max min TRI/E (N) max min TRI/E (N) max min TRI/E (N) max min TRI/E (N) max min TRI/E (N) max min TRI/E (N) max min TRI/E (N) max min LpA värden gäller vid rumsdämpning 4 db (10 m 2 sabine) 17

18 LJUDDÄMPNING DL([dB] f[hz] TRI/S TRI/S (I) TRI/S TRI/S (I) TRI/S TRI/S (I) TRI/S TRI/S (I) TRI/S TRI/S (I) TRI/S TRI/S (I) TRI/S TRI/S (I) TRI/S TRI/S (I) TRI/S TRI/S (I) TRI/S TRI/S (I) TRI/S TRI/S (I) TRI/S TRI/S (I) TRI/S TRI/S (I) TRI/S TRI/S (I) TRI/S TRI/S (I) TRI/S TRI/S (I) TRI/S TRI/S (I) TRI/S TRI/S (I) TRI/S TRI/S (I)

19 Injustering Tilluftsflödet bestäms med hjälp av mät- och injusteringsspjället MSM. Slangarna och injusteringsvredet förs in genom spridaren. Mät upp differenstrycket med en manometer. Luftflödet beräknas enligt formeln nedan. Justera in luftflödet genom att vrida injusteringsvredet tills önskad inställning uppnåtts. Lås fast spjälläget med en skruv. Sätt tillbaka slangarna och vredet i anslutningslådan. När TRI används för frånluft går det inte att mäta luftflödet med hjälp av injusteringsspjället MEM. q v = k * p m Service Öppna eller ta bort spridaren. Ta bort mät- och injusteringsspjället genom att försiktigt dra i dess stomme (inte i injusteringsvredet eller mätslangarna). Rengör delarna med en fuktig trasa. Sänk inte ner dem i vatten. Mät- och injusteringsspjället sätts tillbaka genom att stommen pressas in till stopp. För att underlätta invändig rengöring av anslutningslådan kan ljuddämpningsmaterialet tas bort. Materialet kan tvättas. Materialet tas ut genom att öppna fästbeslagen. Beskrivningstext Anslutningslåda av robust och lufttät konstruktion utförd i varmförzinkat stål. För tilluftsinstallationer finns mät- och injusteringsspjäll. Mät- och injusteringsspjället kan justeras utan att enheten öppnas. Anslutningslådan har en stos med inbyggd packning för lufttät anslutning mot kanalen och en plugg för tryckprovning av kanalsystemet. Kanalljud dämpas i lådan. Ljuddämningsmaterialet är utfört i polyesterfiber med tvättbar yta. 19

20 Produktkod TRI/S-D-E S = Modell S E N A B C Tilluft (MSM-spjäll, ljuddämpning, mätuttag) Frånluft (MEM-spjäll, ljuddämpning, mätuttag) Modell utan ljuddämpningsmaterial Tilluft, L-modell Frånluft, L-modell L-modell; ingen ljuddämpning D = Diameter på kanalanslutning E=100 och S>C: 100 E=125 och S>C: 100, 125 E=160 och S>C: 100, 125, 160 E=200 och S>C: 125, 160, 200 E=200 och S<=C: 200 E=250 och S>C: 125, 160, 200, 250 E=250 och S<=C: 200, 250 E>=315 och S>C: 200, 250, 315 E>=315 och S<=C: 200, 250 S>C: E = Dimension på spridaranslutning S>C: 100, 125, 160, 200, 250, 315, 400 S<=C: 200, 250, 315, 400 Specialutförande och tillbehör AC = Tillbehör MSM MEM MS1 ME1 PP IN Mät- och injusteringsspjäll, tilluft Injusteringsspjäll, frånluft MEM med injusteringsvajer MEM med injusteringsvajer Mätuttag Ljuddämpningsmaterial Kodexempel TRI/S
