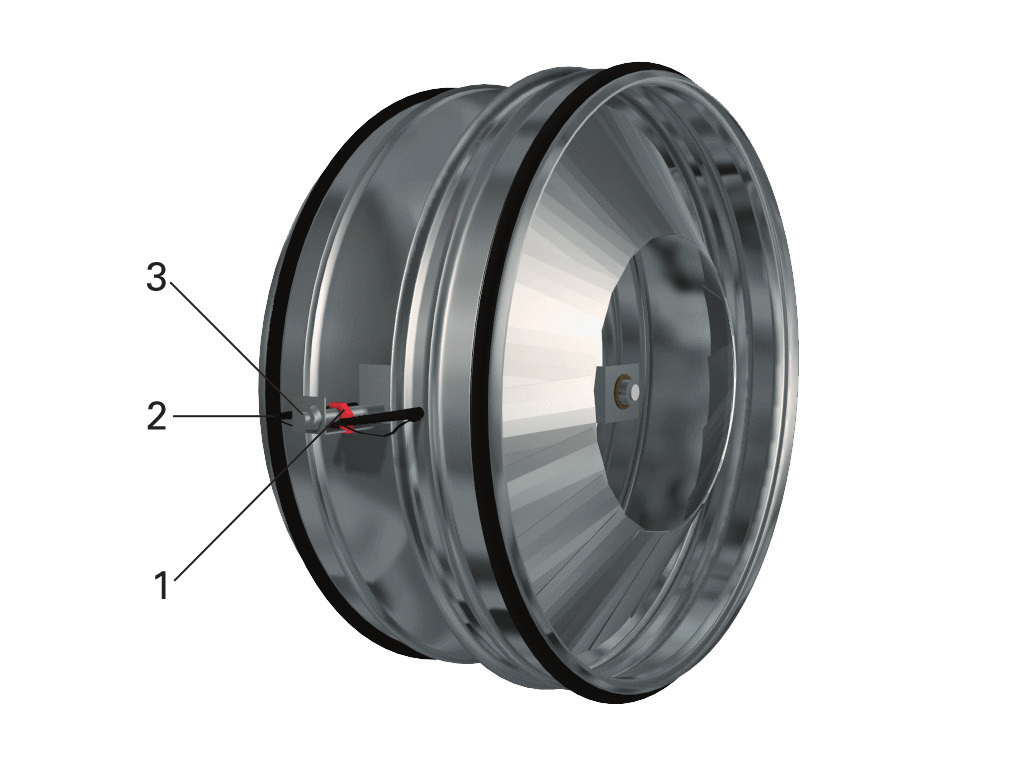

1 Halton PRA Konformat mät- och injusteringsspjäll Spjäll för injustering och mätning av luftflödet Manuell injustering, inga verktyg erfordras Noggrann luftflödesmätning baserad på irisprincipen Minimerad ljudalstring tack vare koniskt formade spjällblad Temperaturområde från -30 C till +70 C Självlåsande injusteringsmekanism, läget kan låsas med låsskruv Kanalen kan göras ren genom spjället Indikatormärke anger rätt position t.ex. under rengöring In- och utloppsstosar med inbyggda gummipackningar Kan användas som tilluftsdon för spridning i stora lokaler Höljets täthetsklass är C enligt EN 1751 Produktmodeller Tack vare rensluckan RLA i PRA-spjället (PRA/R) kan man komma åt injusteringsspjället och kanalsystemet för rengöring. MATERIAL KOMPONENT MATERIAL ANMÄRKNING Hölje Blad Reglermekanism Reglermekanism Kanalpackningar Mätuttag Galvaniserat stål Galvaniserat stål ABS and PBT plastic Stål 1C-polyurethane hybrid Polyuretan (PU) Storlekar Storlekar

2 SNABB VAL D qmin qmax [mm] [l/s] [m 3 /h] [l/s] [m 3 /h] ØD ØD 57 H qmin 1 m/s kanalhastighet qmax 6 m/s kanalhastighet DIMENSIONER PRA PRA NS ØD NS ØD H

3 PRA Reglermekanismen sitter mellan injusteringskonen och höljet. Spjället kan rengöras och kanalen rensas ren under normal rengöring. PRA Reglermekanismen sitter delvis utanför spjället och delvis inne i injusteringskonen. Spjället kan göras rent med normal rengöringsutrustning när spjället är fullt öppet och rengöringsborsten förs försiktigt genom reglermekanismen. Funktion Luftflödet injusteras genom att det fria tvärsnittet varieras. Detta åstadkoms genom att justerkonen som bildas av irisbladen ändras med hjälp av vredet. När öppningen minskas, minskar luftflödet och det totala tryckfallet över spjället ökar. Luftflödet kan bestämmas genom mätning av tryckskillnaden i mätuttagen. Tilluftsdon PRA/S PRA-spjället kan även användas som tilluftsdon i t.ex. industrilokaler. Tekniska data för PRA/S-modellen återfinns i kapitlet om tekniska prestanda. Installation Storlekar KOD BESKRIVNING 1 Indikering av flödesriktning 2 Injusteringsvred 3 Låsskruv för fixering av injusteringsposition 4 Indikering av injusteringsposition 5 Markering av injusteringsposition för rengöring 6 Injusteringsskala 7 Mätuttag Storlekar KOD BESKRIVNING 1 Indikering av injusteringsposition 2 Injusteringsvred (m8) 3 Mätuttag 3

4 Installation Fäst spjället i kanalsystemet med t.ex. popnitar. Se till att popnitarna inte förhindrar driften av PRA. Popnitar placeras minst 10 mm från kanaländen. Säkerhetsavstånd Rekommenderat säkerhetsavstånd för att få rättvisande mätavläsningar (figur 1) PRA-irisspjäll monteras i kanalsystemet så att säkerhetsavstånden enligt anvisningarna uppfylls. En förminskning eller förstoring till närmast intilliggande kanaldimension medför inte krav på säkerhetsavstånd. Spjällets installationsriktning måste stämma överens med luftlödesriktningen. Luftflödesriktningen markeras med pil på höljet. För att få rättvisande mätavläsningar placeras spjället så att mätuttagen (under vredet) motsvarar installationsanvisningarna. Direkt kanal utan flödesstörningar Säkerhetsavstånd uppströms PRA 4xD Säkerhetsavstånd nedströms PRA 1xD Om säkerhetsavstånden inte kan uppfyllas, använd korrektionsfaktorerna från bifogade figurer för att bestämma luftflödet. Observera placeringen av mätuttagen i figurerna FIGUR INSTALLATIONSFALL Kanalhastighet föra PRA spjället K-KOEFFICIENT 1 Rak kanal 1 2 T-stycke, tilluft 0.95 (1D) (4D) 3 T-stycke, frånluft > 2 m/s 1 2 m/s 0.95 (1D) (4D) 0.90 (1D) (4D) böj 0.97 (0D) (4D) 5 T-stycke böj 1 7 Före tilluftsdon 1 8 T-stycke 1 4

5 Injustering Ställ in injusteringsvredet i önskat läge (förinställt läge om det finns något). Luftflödet bestäms genom manometermätning av tryckskillnaden i mätuttagen. Luftflödet beräknas enligt formeln nedan. K-faktor återfinns i såväl tabellerna nedan som i installationsanvisningarna. K-faktorn beror på spjällstorleken och injusteringsläget (a). Observera att om inte de rekommenderade säkerhetsavstånden kan uppfyllas, måste korrektionsfaktorerna för installationsfallet tillämpas. q v = k * p m PRA 100, k-faktor Öppning a qv l/s qv m 3 /h qv cfm PRA 125, k-faktor Öppning a qv l/s qv m 3 /h qv cfm 1 2,5 9, ,4 97,0 2 3,3 11,9 110, ,8 13,7 127,1 3 4,4 15,8 147, ,0 167,2 4 5,9 21,2 197, ,8 24,5 227,4 5 7,9 28,4 264, ,5 34,2 317,7 6 11,6 41,8 387,9 PRA 160, k-faktor Öppning a qv l/s qv m 3 /h qv cfm 1 4,1 14,8 137, ,7 16,9 157,2 2 5,5 19,8 183, ,4 23,0 214,0 3 7,6 27,4 254, ,4 300,9 4 10,6 38,2 354, ,6 45,4 421, ,0 501, ,2 65,5 608,6 6 22,9 82,4 765,7 Luftflöde (qv) Tryckskillnad (Dpm) [WC] PRA 200, k-faktor Öppning a qv l/s qv m 3 /h qv cfm 1 7,1 25,6 237, ,8 267,5 2 8,8 31,7 294, ,0 334,4 3 11,4 41,0 381, ,1 47,2 438,0 4 15,1 54,4 504, ,5 63,0 585,2 5 20,5 73,8 685, ,2 87,1 809, ,4 969,7 5

6 PRA 250, k-faktor 1 10,5 37,8 351, ,9 42,8 397,9 2 13,8 49,7 461, ,1 58,0 538,3 3 18,9 68,0 632, ,2 735,6 4 25,6 92,2 856, ,1 108,4 1006,5 5 35,8 128,9 1197, ,9 154,4 1434,5 6 52,8 190,1 1765,5 PRA 315, k-faktor 1 18,3 65,9 611, ,8 78,5 728, ,6 869, ,7 110,5 1026,5 3 36,5 131,4 1220, ,3 155,9 1447,8 4 51,3 184,7 1715, ,5 221,4 2056,4 5 74,3 267,5 2484, ,6 333,4 3096, ,2 432,7 4019,2 PRA 350, k-faktor 1 17,6 63,4 588,5 2 24,3 87,5 812,5 3 35,2 126,7 1177, ,0 1671,9 5 71,6 257,8 2394, , 3310,3 PRA 400, k-faktor 1 20,5 73,8 685,5 2 26,5 95,4 886,1 3 36,5 131,4 1220, ,0 1839, ,6 2875, , PRA 500, k-faktor 1 27,5 99,0 919, ,4 1304, ,4 1972, ,6 2875, ,8 4112, ,6 PRA 630, k-faktor ,0 2173, ,0 3009, ,0 3845, ,4 5149, ,2 6754, PRA 800, k-faktor ,8 3276, ,2 4581, ,8 6620, , , , ,4 Luftflöde (qv) Tryckskillnad (Dpm) [WC] PRA 1000, k-faktor ,4 4815, ,0 7356, , , , , , , , ,5 6

7 Tryckfall och ljuddata PRA-100 PRA-125 PRA-160 PRA-200 7

8 Tryckfall och ljuddata PRA-315 PRA-400 PRA-500 8

9 Tryckfall och ljuddata PRA-630 PRA-800 PRA

10 Tilluftsdon PRA/S Tryckfall, kastlängd och ljuddata PRA/S-100 PRA/S-125 PRA/S-160 PRA/S

11 Tilluftsdon PRA/S Tryckfall, kastlängd och ljuddata PRA/S-250 PRA/S
