DKS - Dysdon. Halton DKS. Dysdon. Öppningsbar frontplåt för enkel rengöring av spridaren och kanalen

Transkript

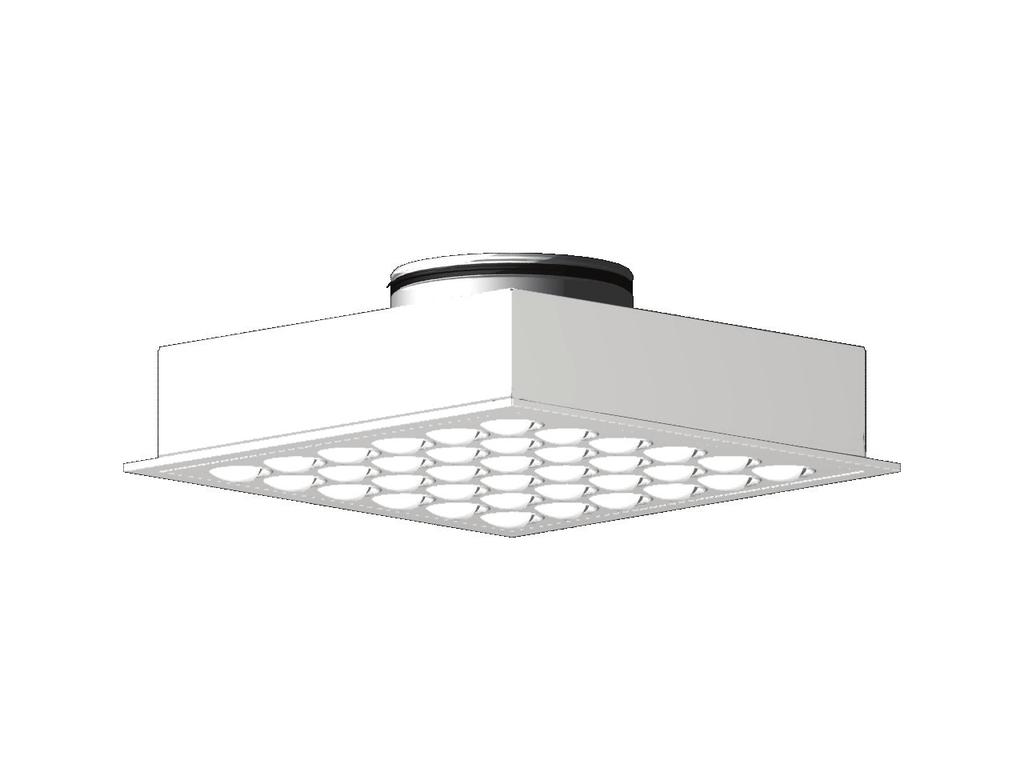

1 Halton DKS Dysdon Horisontell lufttillförsel. Vertikal spridningsbild är även möjlig Tilluftens spridningsbild kan varieras fritt i fyra riktningar eller radiellt som virvelstråle Luften omblandas effektivt tack vare de vridbara dysorna med dubbla spalter Tilluftens hastighet minskar snabbt tack vare effektiv inblandning av rumsluften Öppningsbar frontplåt för enkel rengöring av spridaren och kanalen Tillbehör TRI-anslutningslåda med mät- och injusteringsfunktioner. MATERIAL OCH YTBEHANDLING KOMPONENT MATERIAL ANMÄRKNING Stomme Frontplåt Galvaniserat stål Stål Dysa Polyacetal POM Färgalternativ vit RAL 9010 grå RAL 7040 svart Anslutningsstos Packning Galvaniserat stål Gummi Ytbehandling Epoxilackerad Vit RAL 9010 Specialfärger som tillval 1

2 SNABB VAL Pw qv l/s m 3 /h DKR (R4) LpA DPst DPtot Ld Lmin 1,0 1,4 2,4 3,6 L0.2 1,8 2,6 3,8 4,6 DKR (R4) LpA DPst DPtot Ld Lmin - 1,0 1,2 1,8 L0.2 1,6 2,2 2,6 3,2 DKR (R4) LpA DPst DPtot Ld 2,6 3,0 3,2 4,0 4,8 Lmin 1,4 2,2 3,0 4,6 6,4 L0.2 2,8 3,4 4,2 5,6 7,0 DKR (R4) LpA DPst DPtot Ld ,4 4,8 Lmin 1,0 1,2 2,2 3,4 4,4 L0.2 2,0 2,6 3,6 4,6 5,4 DKR (R4) LpA DPst DPtot Ld 3,0 3,6 4,2 4,6 5,0 Lmin 2,6 3,8 5,0 6,2 7,4 L0.2 4,0 5,0 6,0 7,0 8,0 DKR (R4) LpA DPst DPtot Ld 3,0 3,4 3,6 4,2 4,6 5,4 Lmin 2,0 3,0 4,2 5,2 6,2 8,2 L0.2 3,4 4,2 5,2 6,0 6,8 8,6 DKR (R4) LpA 21 28, DPst 7 11, DPtot 8 13, Ld 2,8 3,2 3,6 4,0 4,2 5,2 Lmin ,0 1,0 L0.2 4,4 5,4 6,0 7,0 8,0 10,0 DKR (R4) LpA DPst DPtot Ld 3,4 3,6 4,0 4,8 5,6 6,4 Lmin - - 1,0 1,0 1,2 1,8 L0.2 4,8 5,4 6,2 7,6 9,4 11,2 DKR (R4) LpA DPst DPtot Ld 2,8 3,0 3,4 4,0 4,8 Lmin 3,0 3,6 5,0 6,8 8,6 L0.2 4,2 4,8 6,0 7,4 9,0 LpA värdet gäller vid rumsdämpning 4dB (10 m 2 sabine) Pw LpA DPst DPtot Primärluft kyleffekt, W A-vägd ljudtrycksnivå, reducerad med total ekvivalent absorptionsarea 10 m 2, db(a) 10 m 2 -sabine. Statiskt tryckfall Totalt tryckfall Ld Lmin Avstånd från donet vid vilken luftstrålen lämnar taket. Minsta avståndet mellan central linjerna för två tillufts enheter, m (V3 = 0,25m/s vid 1.8m höjd) L0.2 Isotermisk kastlängd, m när luftstrålens sluthastighet är 0,2 m/s. Rumstemperatur (Tr) = 24 C Tilluftstemperatur (Ta) = 14 C Rumshöjd = 2,8 m 2

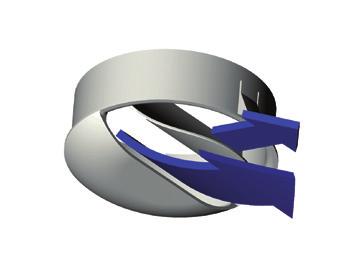

3 Funktion Luften tillförs lokalen såväl horisontellt som vertikalt genom spridarens frontplåt. Luftens spridningsbild kan riktas horisontellt i önskad 1-, 2-, 3- eller 4-vägsspridning genom att dysorna vrids (modell DKS/S). Horisontell virvel- och vertikal spridningsbild kan även uppnås genom inställning av dysorna (modell DKS/W). Inblåsningsriktningen har ingen effekt på tryckfallet eller luftflödet. Rekommenderad maximal temperaturdifferens mellan tilluft och rumsluft är 10 C. Rekommenderad max. temperatur för plastmaterial är 60 C. Dysa injustering TILLBEHÖR TILLBEHÖR KOD BESKRIVNING Anslutningslåda med injustering TRI För injustering och utjämning av luftflöde och dämpning av kanalljud DIMENSIONER NS W W1 H ØD W W1 ØD 63 H 3

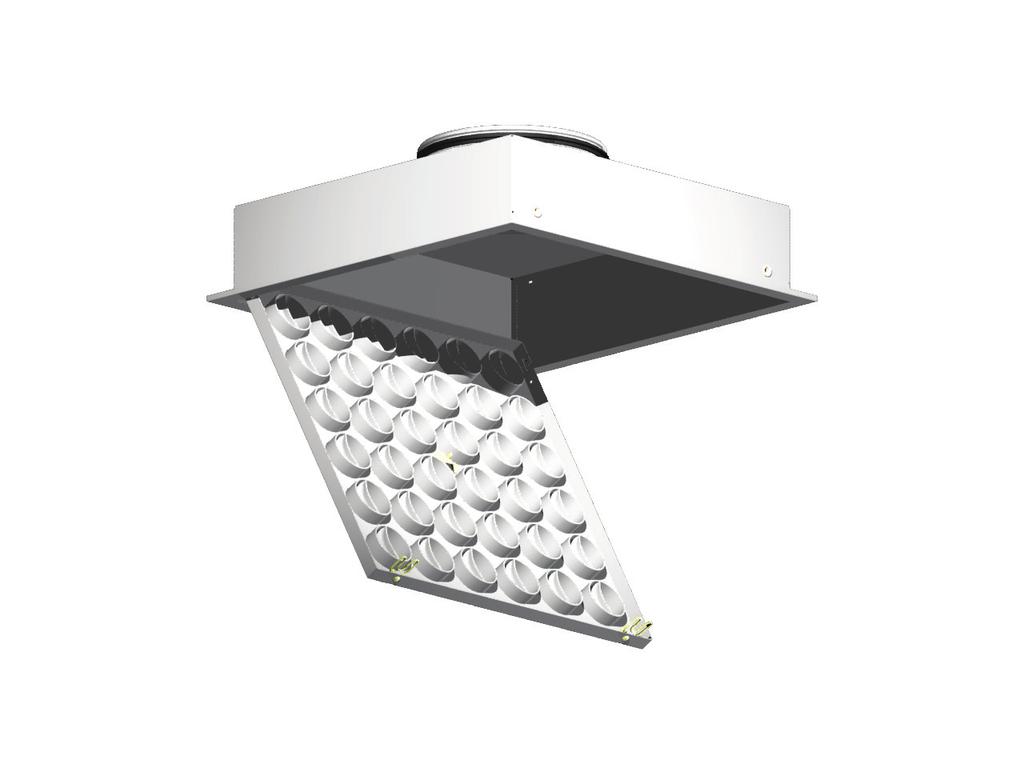

4 Spridaren ansluts direkt till kanalen med nitar, eller alternativt mot TRI-anslutningslådan. Ta bort frontplåten genom att dra den försiktigt nedåt och låt den hänga i gångjärnen. Ändra spridningsbilden så att den uppfyller specifikationerna genom att vrida varje dysa för sig. Sätt tillbaka frontplåten genom att svänga upp den och trycka in den tills den snäpper fast. Ett minsta säkerhetsavstånd på 3xD uppströms spridaren rekommenderas. Installation 300 x x x600 Installation med TRI Spridarens stos kan installeras internt i TRI-lådan eller externt vid dess botten. Spridarens höjd vid extern installation framgår av tabellen nedan. Om spridaren installeras med stosen inne i TRI-lådan kan totalhöjden H1 minskas med 60 mm. Injustering DKS (ØD) ØD1 TRI W2 H TRI TRI TRI TRI TRI TRI TRI TRI TRI ØD1 ØD 7 W2 4

5 Tryckfall, kastlängd och ljuddata DKS , DKS , virvelspridning DKS , DKS , virvelspridning DKS , DKS , virvelspridning DKS , DKS , DKS , virvelspridning Exempel på donval: Krav : qv = 105 l/s Val : DKS/W LpA < 35 db(a) LpA < 34 db(a) L0,2 < 4,5 m L0,2 < 4,0 m virvelspridning DPtot = 18 Pa Anmärkning: Rekommenderad min temperatur på inblåsningsluften 14 C under rumstemperaturen. 5

6 Tryckfall, kastlängd och ljuddata DKS , DKS , 4-vägsinblåsning DKS , DKS , 4-vägsinblåsning DKS , DKS , 4-vägsinblåsning DKS , DKS , DKS , 4-vägsinblåsning Anmärkning: Rekommenderad min temperatur på inblåsningsluften 14 C under rumstemperaturen. 6

7 Tryckfall, kastlängd och ljuddata DKS , DKS , 3-vägsspridning DKS , DKS , 3-vägsspridning DKS , DKS , 3-vägsspridning DKS , DKS , DKS , 3-vägsspridning Anmärkning: Rekommenderad min temperatur på inblåsningsluften 14 C under rumstemperaturen. 7

8 Tryckfall, kastlängd och ljuddata DKS , DKS , 2-vägsspridning DKS , DKS , 2-vägsspridning DKS , DKS , 2-vägsspridning DKS , DKS , DKS , 2-vägsspridning Anmärkning: Rekommenderad min temperatur på inblåsningsluften 14 C under rumstemperaturen. 8

9 Service Ta bort spridarens frontplåt genom att dra den DKS , DKS , 1-vägsspridning DKS , DKS , 1-vägsspridning DKS , DKS , 1-vägsspridning DKS , DKS , DKS , 1-vägsspridning Anmärkning: Rekommenderad min temperatur på inblåsningsluften 14 C under rumstemperaturen. 9

10 LJUDDATA DKS/S qv DPst DPtot F (Hz) LpA NR NC 1 till 4 vägsspridning (l/s) (m 3 /h) (Pa) (Pa) [db(a)] DKS/S DKS/S DKS/S DKS/S DKS/S DKS/S DKS/S DKS/S DKS/S LpA värden gäller vid rumsdämpning 4 db (10 m 2 sabine) 10

11 LJUDDATA DKS/W qv DPst DPtot F (Hz) LpA NR NC virvelspridning (l/s) (m 3 /h) (Pa) (Pa) [db(a)] DKS/W DKS/W DKS/W DKS/W DKS/W DKS/W DKS/W DKS/W DKS/W LpA värden gäller vid rumsdämpning 4 db (10 m 2 sabine) 11

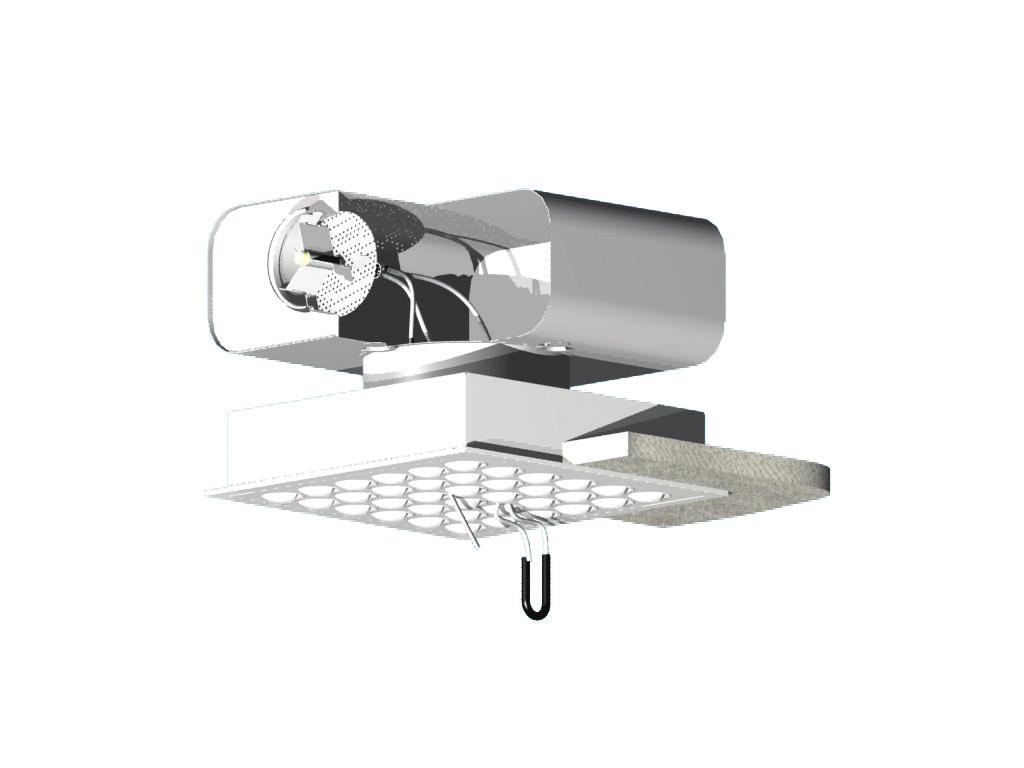

12 Det går inte att justera in luftflödet i själva DKS. Vi rekommenderar att spridaren ansluts till en TRIanslutningslåda för att möjliggöra mätning och injustering av luftflödet. Tilluftflödet bestäms med hjälp av mät- och injusteringsdonet MSM. försiktigt nedåt och låt den hänga i gångjärnen. Varje dysa kan enkelt tas bort genom att trycka in spärrarna och trycka ut dysan genom frontplåten. Torka av dysorna och frontplåten med en fuktig trasa. Dysorna sätts tillbaka i frontplåten genom att de trycks in. Sätt tillbaka frontplåten. Öppna frontplåten, för in slangarna och injusteringsvredet genom plastdysan. Sätt tillbaka frontplåten. Mät upp differenstrycket med en manometer. Luftflödet beräknas enligt formeln nedan. Justera q v = k * in luftflödet pm genom att vrida injusteringsvredet tills önskad inställning uppnåtts. Lås fast spjälläget med en skruv. Stoppa tillbaka slangarna och vredet i lådan och sätt tillbaka spridarens frontplåt. Alternativ för anslutningslåda med injustering Ta bort mät- och injusteringsspjället genom att försiktigt dra i dess axel (inte injusteringsvredet eller mätslangarna!). Rengör delarna med en fuktig trasa. Sänk inte ner dem i vatten. Sätt tillbaka mät- och injusteringsspjället genom att trycka på axeln tills stoppet tar emot. Tryck tillbaka frontplåten på plats till den snäpper fast. Beskrivningstext Spridaren är utförd i standardvitfärgat (RAL 9010) Värdet för koefficienten k för installationer med olika säkerhetsavstånd (D= kanaldiameter) framgår nedan Tryckfall, kastlängd och ljuddata TRI/S >8XD min 3XD

13 epoxilackerat stål. Luften tillförs genom plastdysor med dubbelspalt för att garantera effektiv inblandning av rumsluft. Dysorna är individuellt justerbara för hög flexibilitet vid inställning av spridningsbilden. S = Spridningsbild S 1-, 2-, 3- eller 4-vägsspridning W Virvelspridning Alternativ 1; ingen anslutningslåda Spridaren har en stomme av varmförzinkat stål med en packningsförsedd stos för anslutning till cirkulär kanal. Spridaren har en demonterbar frontplåt som gör det möjligt att komma åt kanalen. Alternativ 2; med anslutningslåda Spridaren ansluts till en anslutningslåda utrustad med ett mät- och injusteringsspjäll. Spridaren har en demonterbar frontplåt som gör det möjligt att komma åt mät- och injusteringsspjället. Anslutningslådan har en packningsförsedd stos för lufttät kanalanslutning. Anslutningslådan är försedd med ljuddämpningsmaterial av polyesterfiber med tvättbar yta. Produktkod DKS/S-D-A D = Diameter på kanalanslutning 100, 125, 160, 200, 250, 315 A = Spridarstorlek D=100: 300 D=125: 300 D=160: 300, 450 D=200: 450, 600 D=250: 450, 600 D=315: 600 Specialutförande och tillbehör WS = Undertaksbredd NA Inte angivet x600(A=300) CO = Färg W Vit X Specialfärg Kodexempel DKS/S , CO=W Tillbehörsprodukter TRI Anslutningslåda 13
