1 eco PREMIUM TEKNISK KATALOG

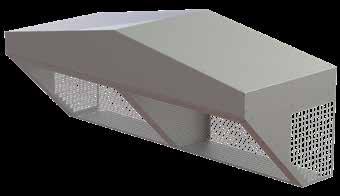

2 2 eco Premium - Teknisk katalog INNEHÅLL BESKRIVNING Användningsområde... 3 Kvalitet och miljö... 3 Produktdata huvudkod... 3 BESKRIVNING AV AGGREGATET KONSTRUKTION Hölje...4 Filter...4 Plattvärmeväxlare...4 Fläkt...4 Aggregatversioner Eftervärmare (vatten) (Enhanced och Elite)...4 Eftervärmare (elektrisk) (Enhanced och Elite)...4 Förvärmare (elektrisk) (Elite)...4 TEKNISKA DATA Storlek Storlek Storlek Storlek Storlek Storlek TILLBEHÖR REDZ-14 kanalmonterat kylbatteri...12 REDZ-8 väderskydd...12 REDZ-81 reservfilter...12 REDZ-82 kanalmonterad förvärmare...12 REDZ-84 vattenlås...13 REDZ-85 ljuddämpare...13 REDZ-86 standard ljuddämpare...13 REDZ-87 avstängningsspjäll med ställdon...14 REDZ-88 monteringsfötter...14 REDZ-89 väderhuv (1 sats)...14 STYRNING Allmänt...15 Standard regleringsfunktioner...15 Tillbehör/tillval BESTÄLLNINGSNUMMER Produktkod...17 Tillbehör...17 MÅTT OCH VIKT Storlek Min. utrymme för underhåll... 11

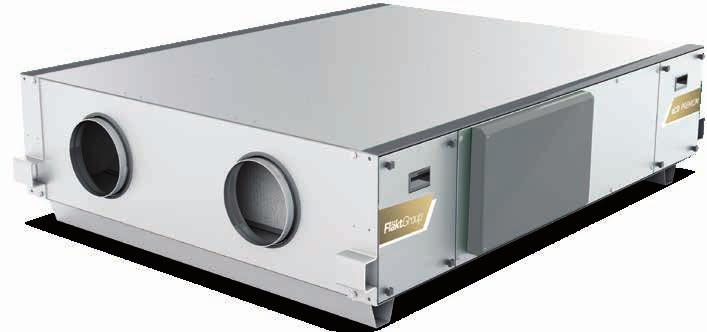

3 eco Premium - Teknisk katalog 3 BESKRIVNING ANVÄNDNINGSOMRÅDE eco Premium är ett kompaktaggregat i sex storlekar som kräver minimalt utrymme och levererar luftflöde på upp till,9 m 3 /sek. Aggregatets kompakta mått och låga ljudnivå ger stor flexibilitet vid installation. Aggregatet har direktdrivning till både tilluftsoch avluftsfläktar, kompakta tillufts- och frånluftsfilter och motströmsvärmeväxlare. Alla kanalanslutningar är placerade på aggregatets sida. Motströmsvärmeväxlare med hög effekt, Thermo Ice avfrostning och % bypass. Inbyggd eftervärmare (vatten eller elektrisk) och/eller förvärmare (tillval för användning i kallare klimat). Läckageklass för hölje: L2 som standard ISYteq Mini styrsystem (Plug & Play) är inbyggt i aggregatet och färdigt att använda (med många funktioner). Kommunikation: Modbus RS-485 som standard (TCP/IP som tillval) Behovsstyrd ventilation kan fås via närvarogivare (PIR) eller CO 2 -givare Kan fås i ljuddämpad version avsedd för omgivning där det är höga krav på låg ljudnivå Tillbehör för utomhusinstallation (tillval). KVALITET OCH MILJÖ Alla aggregat och komponenter från FläktGroup är konstruerade, testade och tillverkade enligt tillämpliga standarder, inklusive kvalitetssäkringssystemet ISO 91, miljöledningssystemet ISO 11 och Ekodesigndirektivet (9/125/EG) (LOT 6) för RVU och NRVU. PRODUKTDATA HUVUDKOD STORLEK REDA-a-b-cc-d-e-ff Aggregatet eco Premium finns i sex optimerade storlekar. Luftflöde, m 3 /h eco PREMIUM 2 eco PREMIUM 1,3,4,5,1,2,3,4,5 Luftflöde, m 3 /s eco PREMIUM 4 eco PREMIUM 3 eco PREMIUM 6 eco PREMIUM 5 *Grundversion med G4-filter vid externt tryck Pa. 1 INSPEKTIONSSIDA OCH LJUDDÄMPAT HÖLJE REDA-a-b-cc-d-e-ff Alla höljesstorlekar finns med inspektionssida vänster och höger. Storlek 1 4 finns i ljuddämpad version inspektionssida vänster eller höger. Den ljuddämpade versionen minimerar aggregatets ljudnivå (lägre kanalljud). AGGREGATVERSIONER eco Premium-sortimentet finns i tre versioner: REDA-a-b-cc-d-e-ff Grundversion: Standardaggregat med plattvärmeväxlare filter monterade Enhanced: Elite: FILTER Grundversion med eftervärmare monterad (vatten eller elektrisk) Enhanced-version med förvärmare (elektrisk), kanal för installation i kanalsystem REDA-a-b-cc-d-e-ff Filter medföljer (som skydd för andra komponenter som till exempel värmeväxlare/fläktar) och sitter monterade i filterskenor för att underlätta installation/avlägsnande. ECO PREMIUM -aggregat kan utrustas med följande filter. Filterklass G4 för friskluftsintag och returluft Filterklass F7 för friskluftsintag och M5 för returluft REGLERING AV FLÄKTVARVTAL REDA-a-b-cc-d-e-ff Fläktvarvtalet kan regleras på olika sätt för att justera luftflödet för tillufts- och frånluftssidan individuellt. Följande kan väljas och regleras automatiskt av ISYteq Mini styrsystem. VAV: Variabel luftvolym. Fläktvarvtal ställs in individuellt mellan 3 och % COP. Konstant tryck CAV. Konstant luftvolym VAV+CO 2. Fläktvarvtal ställs in individuellt (det åsidosätts vid behovsstyrd ventilation, CO 2, när inställt PPM-värde överstigs).

4 4 eco Premium - Teknisk katalog BESKRIVNING GRUNDVERSION AGGREGATKONSTRUKTION HÖLJE Aggregatet är tillverkat av självbärande, dubbel, galvaniserad stålplåt med 25 mm isolering av mineralull (35 kg/m 3 ). Alla paneler har plasthandtag (inbyggt i den yttre panelen). Filterpanelen (servicesida) har skruvar med plasthuvud (enkla att skruva av för hand) medan andra paneler har fästelement som kräver skruvmejsel. Aggregatet levereras på en stabil stomme som kan förses med fötter. Korrosivitetsklass C3 (BSK 94/99 och ISO ) Täthetsklass L2 (EN 1886) HÖLJESKOMPONENTER FILTER Filter för tilluft och frånluft är tillverkade av kompakt glasfiber optimerat för lågt tryckfall (finns i filterklass G4 eller F7 för tilluft och G4 eller M5 för frånluft). Filtren trycks mot filterskenor på insidan av höljet (det ger bättre täthet och underlättar installation/ avlägsnande). PLATTVÄRMEVÄXLARE OCH THERMO ICE -SYSTEM I flerbostadshus och hotell är det viktigt med energiåtervinningssystem som är enkla att underhålla och som är billiga i drift (och som i vissa fall kan undvika korskontaminering). eco Premium har Eurovent-certifierad motströmsvärmeväxlare och ger 85 % termisk verkningsgrad enligt EN 38. Vid normal ventilation finns det inte behov av avfrostning (när frånluftens relativa luftfuktighet är hög och utomhustemperatur understiger 5 C kan det finnas risk förisbildning). eco Premium har Thermo Ice * avfrostningssystem ett laboratorietestat system som aktiveras endast när verkningsgraden i kärnan har sjunkit till en viss nivå till följd av isbildning. Värmeväxlaren är indelad i sektioner för attunderlätta avlägsnande och rengöring AGGREGATVERSION: ENHANCED OCH ELITE EFTERVÄRMARE (VATTEN) (ENHANCED OCH ELITE) Luftvärmaren för uppvärmning av vatten består av kopparrör och kylflänsar av aluminium. Röranslutning: Ø 15 mm (kontaktgivare för frysskydd medföljer styrutrustningen). Rekommenderad för utomhustemperatur ned till -5 C. Max. drifttryck: 1,6 MPa. EFTERVÄRMARE (ELEKTRISK) (ENHANCED OCH ELITE) Den elektriska eftervärmaren har inbyggd styrutrustning för effektreglering. Elementet är tillverkat av rostfritt stål. Eftervärmaren har två överhettningsskydd ett med automatisk återställning och ett med manuell återställning (från aggregatets utsida). Rekommenderad för utomhustemperatur ned till -5 C. FÖRVÄRMARE (ELEKTRISK) (ELITE) Elektrisk förvärmare rekommenderas för utomhustemperaturer mellan -5 C och -15 C när du inte vill ha tilluftsfläktarna avstängda på grund av avfrostning. Förvärmaren är en fristående enhet utan anslutning till Curo styrsystem. Förvärmaren har inbyggd styrutrustning. Elementet är tillverkat av rostfritt stål. Förvärmaren har två överhettningsskydd; ett med automatisk återställning och ett med manuell återställning (från elskåpets utsida). * Thermo Ice är en avfrostningsfunktion med behovsstyrning som säkerställer minsta möjliga energiförlust och som aktiveras endast vid is bildning inuti kärnan. FLÄKT eco Premium är ett toppresterande ekonomiskt aggregat med låg ljudnivå. Fläkten har hög verkningsgrad och drivs av energisnåla EC-motorer. Fläktvarvtalet kan regleras oberoende av aggregatets Curo styrsystem och har inbyggt larm.

5 eco Premium - Teknisk katalog 5 TEKNISKA DATA STORLEK 1 TILLUFTSFLÄKT FRÅNLUFTSFLÄKT ,5,1,15,2,25,5,1,15,2,25 SFPv.75 SFPv [W/(l/s)] 1) SFPv.5 SFPv [W/(l/s)] 1) SFPv.75 SFPv [W/(l/s)] 1) SFPv.5 SFPv [W/(l/s)] 1) SYSTEMÖVERSIKT I diagrammet visas tillgängligt externt tryck för kanalsystemet. Viktad ljudeffektnivå i db(a) gäller kanaler på tilluftsfläktens utloppssida (diagram 1) och frånluftsfläktens inloppssida (diagram 2). Vid beräkning av SFP v -värden för varje fläkt förutsätts rena filter. SFPv beräknas för komplett aggregat och omfattar effekt till både tillufts- och frånluftsfläkt dividerat med antingen tillufts- eller frånluftsvolym (det värde som är störst). ELEKTRISKA DATA Extern säkring: 1 A (rekommenderas). Nätkabeln måste förses med extern säkerhetsbrytare som kan bryta strömförsörjningen till hela aggregatet. Omgivningstemperatur under drift: 2 till 4 C. Aggregatversion Grundversion Enhanced (HW) Elite (HW) Enhanced (HE) Elite (HE) Fläktmotoreffekt, två fläktar Eftervärmare effekt ström (A) Strömförsörjning (V/fas/Hz),338,358 2,8 23/1/5,338 1, 1,358 7,1 23/1/5 TEMPERATURVERKNINGSGRAD η, % 9 8 2) Enligt EN38. η Verkningsgrad (%) torr 2) η Verkningsgrad (%) våt 3),5,1 3) Uteluft: 5 C (RH 9%), frånluft +22 C (RH 5%). FILTER Tilluft: x 37 x 48 mm (G4 eller F7) Frånluft: x 37 x 48 mm (G4 eller M5),15,2,25

6 6 eco Premium - Teknisk katalog TEKNISKA DATA STORLEK 2 TILLUFTSFLÄKT FRÅNLUFTSFLÄKT ,1,2,3,35 4,1,2,3,35 SFPv.75 SFPv [W/(l/s)] 1) SFPv.5 SFPv [W/(l/s)] 1) SFPv.75 SFPv [W/(l/s)] 1) SFPv.5 SFPv [W/(l/s)] 1) SYSTEMÖVERSIKT I diagrammet visas tillgängligt externt tryck för kanalsystemet. Viktad ljudeffektnivå i db(a) gäller kanaler på tilluftsfläktens utloppssida (diagram 1) och frånluftsfläktens inloppssida (diagram 2). Vid beräkning av SFP v -värden för varje fläkt förutsätts rena filter. SFPv beräknas för komplett aggregat och omfattar effekt till både tillufts- och frånluftsfläkt dividerat med antingen tillufts- eller frånluftsvolym (det värde som är störst). ELEKTRISKA DATA Extern säkring: 1 A (rekommenderas). Nätkabeln måste förses med extern säkerhetsbrytare som kan bryta strömförsörjningen till hela aggregatet. Omgivningstemperatur under drift: 2 till 4 C. TEMPERATURVERKNINGSGRAD η, % 9 8 2) Enligt EN38. η Verkningsgrad (%) torr 2) η Verkningsgrad (%) våt 3),1 3) Uteluft: 5 C (RH 9%), frånluft +22 C (RH 5%). FILTER Tilluft: x 37 x 48 mm (G4 eller F7) Frånluft: x 37 x 48 mm (G4 eller M5),2,3,35 Aggregatversion Grundversion Enhanced (HW) Elite (HW) Enhanced (HE) Elite (HE) Fläktmotoreffekt, två fläktar Eftervärmare effekt ström (A) Strömförsörjning (V/fas/Hz),34,36 2,8 23/1/5,34 1, 1,36 7,1 23/1/5

7 eco Premium - Teknisk katalog 7 TEKNISKA DATA STORLEK 3 TILLUFTSFLÄKT FRÅNLUFTSFLÄKT ,1,2,3,4, ,1,2,3,4,45 SFPv.75 SFPv [W/(l/s)] 1) SFPv.5 SFPv [W/(l/s)] 1) SFPv.75 SFPv [W/(l/s)] 1) SFPv.5 SFPv [W/(l/s)] 1) SYSTEMÖVERSIKT I diagrammet visas tillgängligt externt tryck för kanalsystemet. Viktad ljudeffektnivå i db(a) gäller kanaler på tilluftsfläktens utloppssida (diagram 1) och frånluftsfläktens inloppssida (diagram 2). Vid beräkning av SFP v -värden för varje fläkt förutsätts rena filter. SFPv beräknas för komplett aggregat och omfattar effekt till både tillufts- och frånluftsfläkt dividerat med antingen tillufts- eller frånluftsvolym (det värde som är störst). ELEKTRISKA DATA Extern säkring: 1 A (utan elektriskt värmeaggregat) 16 A (med elektriskt värmeaggregat) Nätkabeln måste förses med extern säkerhetsbrytare som kan bryta strömförsörjningen till hela aggregatet. Omgivningstemperatur under drift: 2 till 4 C. Aggregatversion Grundversion Enhanced (HW) Elite (HW) Enhanced (HE) Elite (HE) Fläktmotoreffekt, två fläktar Eftervärmare effekt ström (A) Strömförsörjning (V/fas/Hz),77,79 5,1 23/1/5,77 1,5 2,29 11,6 23/1/5 TEMPERATURVERKNINGSGRAD η, % 9 8 2) Enligt EN38. η Verkningsgrad (%) torr 2) η Verkningsgrad (%) våt 3),1,2 3) Uteluft: 5 C (RH 9%), frånluft +22 C (RH 5%). FILTER,3 Tilluft: 2 x 348 x 352 x 48 mm (G4 eller F7) Frånluft: 2 x 348 x 352 x 48 mm (G4 eller M5),4,45

8 8 eco Premium - Teknisk katalog TEKNISKA DATA STORLEK 4 TILLUFTSFLÄKT FRÅNLUFTSFLÄKT ,1,2,3,4,5,6,7 5 45,1,2,3,4,5,6,7 SFPv.75 SFPv [W/(l/s)] 1) SFPv.5 SFPv [W/(l/s)] 1) SFPv.75 SFPv [W/(l/s)] 1) SFPv.5 SFPv [W/(l/s)] 1) SYSTEMÖVERSIKT I diagrammet visas tillgängligt externt tryck för kanalsystemet. Viktad ljudeffektnivå i db(a) gäller kanaler på tilluftsfläktens utloppssida (diagram 1) och frånluftsfläktens inloppssida (diagram 2). Vid beräkning av SFP v -värden för varje fläkt förutsätts rena filter. SFPv beräknas för komplett aggregat och omfattar effekt till både tillufts- och frånluftsfläkt dividerat med antingen tillufts- eller frånluftsvolym (det värde som är störst). ELEKTRISKA DATA Extern säkring: 1 A (utan elektriskt värmeaggregat) Rekommenderad: 16 A, med elektriskt värmeaggregat Nätkabeln måste förses med extern säkerhetsbrytare som kan bryta strömförsörjningen till hela aggregatet. Omgivningstemperatur under drift: 2 till 4 C. TEMPERATURVERKNINGSGRAD η, % 9 8 η Verkningsgrad (%) torr 2) η Verkningsgrad (%) våt 3),1,2,3,4,5,6,7 2) Enligt EN38. 3) Uteluft: 5 C (RH 9%), frånluft +22 C (RH 5%). FILTER Tilluft: 2 x 348 x 352 x 48 mm (G4 eller F7) Frånluft: 2 x 348 x 352 x 48 mm (G4 eller M5) Aggregatversion Grundversion Enhanced (HW) Elite (HW) Enhanced (HE) Elite (HE) Fläktmotoreffekt, två fläktar Eftervärmare effekt ström (A) Strömförsörjning (V/fas/Hz) 1, 1,2 4,5 23/1/5 1, 2, 3,2 13,2 23/1/5

9 eco Premium - Teknisk katalog 9 TEKNISKA DATA STORLEK 5 TILLUFTSFLÄKT FRÅNLUFTSFLÄKT ,1,2,3,4,5,6,7,8,1,2,3,4,5,6,7,8 SFPv.75 SFPv [W/(l/s)] 1) SFPv.5 SFPv [W/(l/s)] 1) SFPv.75 SFPv [W/(l/s)] 1) SFPv.5 SFPv [W/(l/s)] 1) SYSTEMÖVERSIKT I diagrammet visas tillgängligt externt tryck för kanalsystemet. Viktad ljudeffektnivå i db(a) gäller kanaler på tilluftsfläktens utloppssida (diagram 1) och frånluftsfläktens inloppssida (diagram 2). Vid beräkning av SFP v -värden för varje fläkt förutsätts rena filter. SFPv beräknas för komplett aggregat och omfattar effekt till både tillufts- och frånluftsfläkt dividerat med antingen tillufts- eller frånluftsvolym (det värde som är störst). ELEKTRISKA DATA Extern säkring: 1 A (utan elektriskt värmeaggregat) Rekommenderad: 16 A, med elektriskt värmeaggregat. Nätkabeln måste förses med extern säkerhetsbrytare som kan bryta strömförsörjningen till hela aggregatet. Omgivningstemperatur under drift: 2 till 4 C. TEMPERATURVERKNINGSGRAD η, % 9 8 η Verkningsgrad (%) torr 2) η Verkningsgrad (%) våt 3),1,2,3,4,5,6,7,8 2) Enligt EN38. 3) Uteluft: 5 C (RH 9%), frånluft +22 C (RH 5%). FILTER Tilluft: 2 x 398 x 47 x 48 mm (G4 eller F7) Frånluft: 2 x 398 x 47 x 48 mm (G4 eller M5) Aggregatversion Grundversion Enhanced (HW) Elite (HW) Enhanced (HE) Elite (HE) Fläktmotoreffekt, två fläktar Eftervärmare effekt ström (A) Strömförsörjning (V/fas/Hz) 1, 1,2 4,5 23/1/5 1, 2,5 3,52 15,4 23/1/5

10 1 eco Premium - Teknisk katalog TEKNISKA DATA STORLEK 6 TILLUFTSFLÄKT FRÅNLUFTSFLÄKT ,2 75,4,6,8 1,2 5,4,6,8 1 SFPv.75 SFPv [W/(l/s)] 1) SFPv.5 SFPv [W/(l/s)] 1) SFPv.75 SFPv [W/(l/s)] 1) SFPv.5 SFPv [W/(l/s)] 1) SYSTEMÖVERSIKT I diagrammet visas tillgängligt externt tryck för kanalsystemet. Viktad ljudeffektnivå i db(a) gäller kanaler på tilluftsfläktens utloppssida (diagram 1) och frånluftsfläktens inloppssida (diagram 2). Vid beräkning av SFP v -värden för varje fläkt förutsätts rena filter. SFPv beräknas för komplett aggregat och omfattar effekt till både tillufts- och frånluftsfläkt dividerat med antingen tillufts- eller frånluftsvolym (det värde som är störst). ELEKTRISKA DATA Extern säkring: 1 A (rekommenderas) Nätkabeln måste förses med extern säkerhetsbrytare som kan bryta strömförsörjningen till hela aggregatet. Omgivningstemperatur under drift: 2 till 4 C. TEMPERATURVERKNINGSGRAD η, % 9 8 η Verkningsgrad (%) torr 2) η Verkningsgrad (%) våt 3),2,4,6,8 1 2) Enligt EN38. 3) Uteluft: 5 C (RH 9%), frånluft +22 C (RH 5%). FILTER Tilluft: 2 x 398 x 2 x 48 mm (G4 eller F7) Frånluft: 2 x 398 x 2 x 48 mm (G4 eller M5) Aggregatversion Grundversion Enhanced (HW) Elite (HW) Enhanced (HE) Elite (HE) Fläktmotoreffekt, två fläktar Eftervärmare effekt ström (A) Strömförsörjning (V/fas/Hz) 1, 1,2 4,4 23/1/5 1, 3, 4,2 8, /3/5

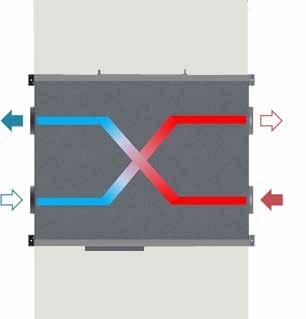

11 eco Premium - Teknisk katalog 11 MÅTT OCH VIKT 58 MIN. UTRYMME FÖR UNDERHÅLL Underhållssida Min.,6 x bredd W Servicesida Min.,5 x bredd L E C H ØD ØD Aggregatstorlek L B H C ØD E V1 V Alla mått i mm, alla vikter i kg. V1 = vikt for modell grundversion (standard) V2 = vikt for modell grundversion (ljuddämpad)

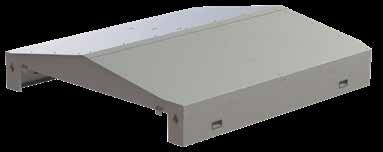

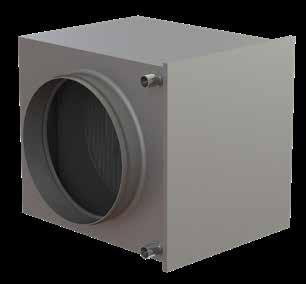

12 12 eco Premium - Teknisk katalog TILLBEHÖR KANALMONTERAT KYLBATTERI REDZ-14 RESERVFILTER REDZ-81 Luftkylare för kallvatten med kopparrör och kylflänsar av aluminium. Luftkylaren är inbyggd i ett hölje av galvaniserad stålplåt (AZ 185) med 9 mm isolering. Höljet har en avtagbar rengöringslucka och kanalanslutningar med gummiringstätningar. Installera luftkylaren med min. avstånd mm till fläkten eller böjen uppströms. Luftkylaren finns endast i vänsterutförande. Avluftning och dränering utförs via rörsystemet. Röranslutningen (Ø 22 mm) är placerad på utloppssidan och avsedd för kompressionskoppling. Dräneringstråget är tillverkat av rostfritt stål och har R 1/2"-koppling. Max. drifttryck: 1, MPa. Max. drifttemperatur: C. Filter för tilluft och frånluft har samma utformning och är tillverkade av kompakt glasfiber optimerat för lågt tryckfall (finns i filterklass G4, M5 och F7). KANALMONTERAD FÖRVÄRMARE REDZ-82 VÄDERSKYDD REDZ-8 eco PREMIUM-aggregat kan installeras utomhus om väderskydd används. Tack vare att väderskyddet är tillverkat av Aluzink tål det utomhusmiljö (det har korrosivitetsklass C4, BSK 94/99 och ISO ). Elektrisk förvärmare (tillval) används för frysskydd som aggregatet (levereras med aggregatversion ELITE). Värmeaggregatet är en fristående enhet som inte har elektrisk anslutning till aggregatet. Värmeaggregatet är tillverkat av Aluzinkbehandlad stålplåt med element av rostfritt stål EN Värmeaggregatet uppfyller täthetsklass C enligt EN Det har inbyggd elektronisk flödesomkopplare och regulator via inbyggd temperaturgivare i kanal. Inställning av börvärde utförs på värmeaggregatets hölje. Aggregatstorlek Diameter (mm) effekt Matningsspänning (V) Antal faser ) ) Dimensionen måste ändras från till mm.

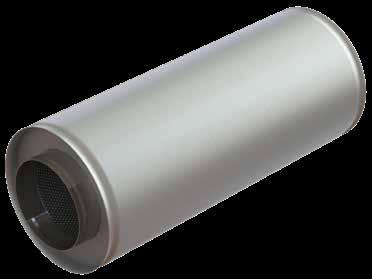

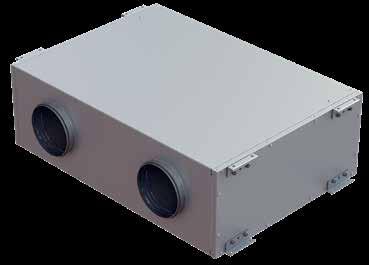

13 eco Premium - Teknisk katalog 13 TILLBEHÖR VATTENLÅS REDZ-84 STANDARD LJUDDÄMPARE REDZ-86 Vattenlås som säkerställer att luft kan komma in i och ut från dräneringen. Två adaptrar medföljer. Passar både dropptråg och kanalmonterade kylbatterier. LJUDDÄMPARE REDZ-85 Standard ljuddämpare är en rak ljuddämpare för cirkulär kanal med mineralullfyllning ( mm). Kanalanslutningarna har gummitätningar. Ljuddämparen består av ett perforerat rör av stålplåt omgivet av en mantel av galvaniserad stålplåt samt ändstycken med mineral ull täckt av tyg (nonwoven) som förhindrar fibervandring. Brandklass: EI3. Finns i längderna, 9 och 1 mm. Diameter A (mm) Längd (mm) Diameter B (mm) Ljuddämpning (db) vid mellanfrekvens (Hz) K 2K 4K 8K Rektangulär version för eco Premium storlek 1 4 rekommenderas för områden där läckage av buller mellan aggregat och kanal inte är tillåtet. Ljuddämparen består av ett hölje av galvaniserad stålplåt, absorberingsmaterial av belagd glasull och ändstycken med gummipackningar. Den ena sidan har invändig stos (så att det går att komma nära aggregatet utan att buller avges). Finns i nominell längd mm. Storlek Typ Ø (mm) L (mm) B H Ljuddämpning (db) vid mellanfrekvens (Hz) (mm) (mm) K 2K 4K 8K 1, 2 F/F , 2 T/A , 4 F/F , 4 T/A F/F = friskluft-/frånluft T/A = tilluft/avluft Ø = diameter för stos L = längd B = bredd H = höjd

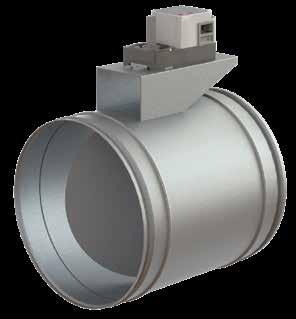

14 14 eco Premium - Teknisk katalog TILLBEHÖR AVSTÄNGNINGSSPJÄLL MED STÄLLDON REDZ-87 MONTERINGSFÖTTER REDZ-88 Kanalmonterat spjäll med täthetsklass 3 (CEN 3). Spjället är tillverkat av galvaniserad stålplåt och har ställdon (av/på) med fjäderretur. Ställdonet är anslutet till en kopplingsplint i elskåpet. Spjället har kanalanslutning med gummiringstätning och kan monteras direkt på aggregatet eller i kanalen. Det är avsett för upp till 5 mm tjock kanalisolering (vid lufthastighet under 1 m/s och spjället helt öppet är ljudtrycksnivån lägre än 2 db). Använd avstängningsspjäll med fjäderretur om aggregatet har vatten batteri. IP 54. Aggregatet kan monteras direkt på underlaget (förutsatt att detta är plant och horisontellt). Monteringsfötterna kan höjdjusteras mellan 15 och 85 mm (gummifötter medföljer satsen). VÄDERSKYDD REDZ-89 Ute- och avluftshuv för väggmontage. Huven är tillverkad av Aluzink (som står emot utomhusklimat) och levereras med fågelskyddsgaller (den uppfyller korrosivitetsklass C4, BSK 94/99 och ISO ). Dess storlek medger montering av avstängningsspjäll (REDZ-87) på aggregatet.

15 eco Premium - Teknisk katalog 15 STYR- OCH REGLERING ALLMÄNT eco Premium levereras med inbyggt ISYteq Mini styrsystem och tillhörande kontrollpanel ISYteq Touch 3.5. Kablar för alla interna komponenter är dragna och eco Premium är fabrikstestat. Styrningen är lättanvänd. Styrutrustningen kan kommunicera via Modbus RS-485 eller Modbus TCP/IP. Justering och inställning utförs från kontrollpanelen ISYteq Touch 3.5. STANDARD REGLERINGSFUNKTIONER Reglering av fläktvarvtal VAV (variabel luftvolym) (tilluft och frånluft) Temperaturreglering Tilluftsreglering Kommunikation med Modbus RS-485 Fläktövervakning Brandskyddssystem Nattkyla Kylåtervinning Frysskydd, standard med aggregat utrustat med vattenvärmeaggregat Schema Behovsstyrd avfrostning (Thermo Ice ) TILLBEHÖR/TILLVAL Reglering av fläktvarvtal Konstant luftvolym (CAV) Konstant tryck (COP) (tilluft och avluft) Variabel luftvolym (VAV) med CO 2 -funktion Temperaturreglering Frånluftsreglering Rumsstyrning Uteluftskompensering Kommunikation med Modbus TCP/IP Filterövervakning Utökad och/eller forcerad drift Extern timer Närvarodetektor (PIR) STANDARD REGLERINGSFUNKTIONER REGLERING AV FLÄKTVARVTAL (VAV) Fläktvarvtal ställs in individuellt mellan 3 och % TEMPERATURREGLERING Tilluftsreglering Konstant tilluftstemperatur upprätthålls. KOMMUNIKATION eco Premium levereras med BMS-kommunikation (MODBUS RS-485) FLÄKTÖVERVAKNING Styrningen stoppar aggregatet och aktiverar ett larm om fläktarnas flöde är för lågt. BRANDSKYDD Ett separat brandskyddssystem kan anslutas till aggregatet. Funktion: stoppar aggregatet. NATTKYLA (FRIKYLNING) Nattkyla används under varma sommarnätter för att sänka inomhustemperaturen. Detta utförs genom nedkylning av den varma inomhusluften med kall uteluft. KYLÅTERVINNING När det finns kylbehov stänger aggregatet automatiskt bypass för att kyla tilluften. Detta sker när frånluftstemperaturen understiger utelufttemperaturen och det finns kylbehov. SCHEMA Regulatorn har tre typer av interna tidsplaner: veckoprogram, dagprogram och datumperiod. AVFROSTNING (THERMO ICE ) eco Premium har en avancerad avfrostningsfunktion som säkerställer maximal verkningsgrad för värmeåtervinning. Om det bildas is på motströmsvärmeväxlaren under kalla perioder stoppar avfrostningsfunktionen tilluftsfläkten och startar en avfrostningsprocess. Avfrostningsfunktionen är aktiv endast vid behov (den aktiveras först när en stor del av motströmsvärmeväxlaren måste avisas).

16 16 eco Premium - Teknisk katalog STYR- OCH REGLERING (FORTS.) TILLBEHÖR/TILLVAL SÄKERHETSBRYTARE REDZ-39 REGLERING AV FLÄKTVARVTAL REDA-a-b-cc-d-e-ff Fläktvarvtalet kan regleras på olika sätt för att justera luftflödet för tillufts- och frånluftssidan individuellt. Följande tillval kan väljas och regleras automatiskt av ISYteq Mini styrsystem. COP. Konstant tryck CAV. Konstant luftvolym VAV + CO 2. Fläktvarvtal ställs in individuellt (det åsidosätts vid behovsstyrd ventilation, CO 2, när inställt PPM-värde överstigs). TEMPERATURREGLERING REDZ-1 Frånluftsreglering Konstant frånluftstemperatur upprätthålls via kaskadreglering av tilluftstemperatur med gränsvärde för min. och max. temperatur. Reglering av rumsluft Nätkabeln måste förses med extern säkerhetsbrytare som kan bryta strömförsörjningen till hela aggregatet. Finns med 16 och 25 A. UTÖKAD/FORCERAD DRIFT REDZ-4 Konstant rumslufttemperatur upprätthålls via kaskadreglering av tilluftstemperatur med gränsvärde för min. och max. temperatur. Uteluftskompensering Denna funktion justerar börvärde för tilluftstemperatur. Finns inte för frånluftsreglering eller reglering av rumsluft. KOMMUNIKATION REDZ-5 eco PREMIUM kan levereras med Modbus TCP/IP via separat Ethernet-kort. FILTERÖVERVAKNING REDZ-28 Extern timer Närvarodetektor (PIR) Extern timer (inställning: 5 timmar) eller närvarogivare (PIR). Båda för utvändig eller infälld montering. VENTIL OCH STÄLLDON REDZ- Luftvärmare Styrsignal ( 1 V) för ventilställdon. Frysskydd: När aggregatet inte är i driftläge hålls vattentemperaturen konstant på 25 C. När aggregatet är i driftläge regleras ventilen så att returvattentemperaturen inte understiger 15 C. Aggregatet stoppas och ett larm aktiveras om returvattentemperaturen understiger 7 C. Ett larm aktiveras om tryckfall över respektive filter överstiger inställt värde. Luftkylare Styrsignal 1 V för luftkylare (vatten). Ventilställdon för luftvärmare/luftkylare Ventilställdon anpassat för ventil med 5,5 mm och G3/4" gänga.

17 eco Premium - Teknisk katalog 17 PRODUKTKOD ENERGIÅTERVINNINGSAGGREGAT TILLBEHÖR eco PREMIUM REDA-a-b-cc-d-e-ff Temperaturreglering REDZ-1-b Storlek (a) 1 = storlek 1 2 = storlek 2 3 = storlek 3 4 = storlek 4 5 = storlek 5 6 = storlek 6 Typ av reglering (b) 2 = frånluftsreglering 3 = rumsstyrning 4 = tilluftsreglering med uteluftskompensering Kommunikation Typ (b) 1 = Ethernet-kort REDZ-5-b Inspektionssida (h) 1 = höger (standard) 2 = vänster (standard) 3 = höger, ljuddämpat hölje (endast a = 1 4) 4 = vänster, ljuddämpat hölje (endast a = 1 4) Aggregatvarianter (cc) = grundversion 1 = Enhanced (elektriskt) 2 = Enhanced (hetvatten) 3 = Elite (elektriskt) 4 = Elite (hetvatten) Filter (tilluft/frånluft) (d) 1 = G4 kompakt/g4 kompakt 4 = F7 kompakt/m5 kompakt Reglering av fläktvarvtal (e) 1 = variabel luftvolym (VAV) (tilluft och frånluft) 2 = konstant tryck (COP) (tilluft och frånluft) 3 = konstant luftvolym (CAV) (tilluft och frånluft) 4 = VAV + CO 2 -funktion (integrerad som standard) Språk (ff) 1 = svenska 3 = engelska Kanalmonterat kylbatteri Storlek (b) 1 = storlek 1 2 = storlek 2 3 = storlek 3 4 = storlek 4 5 = storlek 5 6 = storlek 6 Typ (c) 1 = vatten Anslutningssida (d) 1 = höger 2 = vänster Filterövervakning Funktion (b) 1 = filterövervakning Säkerhetsbrytare Ström (bbb) 16 = 16 A 25 = 25 A Utökad/forcerad drift Variant (b) 1 = extern timer, elektronisk (1 5 h) 3 = närvarogivare (PIR) Typ (c) 1 = Standard REDZ-14-b-c-d REDZ-28-b REDZ-39-bbb REDZ-4-b-c

18 18 eco Premium - Teknisk katalog TILLBEHÖR Ställdon Leveransomfattning (b) 1 = endast ställdon 2 = ventil med ställdon 3 = endast ventil Typ av ventil (c) = ingen (endast om b = 1) 2 = 2-vägs 3 = 3-vägs Placering (d) 1 = uppvärmning 2 = kylning Kvs-värde (eee) = endast ställdon (endast om b = ) 2 =,25 4 =,4 6 =,63 1 = 1, 16 = 1,6 25 = 2,5 4 = 4, = 1, Extra kabel för ISYteq Touch 3.5 REDZ--b-c-d-eee REDZ-76-bb Reservfilter Storlek (b) 1 = storlek 1 2 = storlek 2 3 = storlek 3 4 = storlek 4 5 = storlek 5 6 = storlek 6 Typ (c) 1 = G4 (2 st.) 2 = M5 (2 st.) 3 = F7 (2 st.) Kanalmonterad förvärmare Storlek (b) 1 = storlek 1 2 = storlek 2 3 = storlek 3 4 = storlek 4 5 = storlek 5 6 = storlek 6 Vattenlås Typ (b) 1 = standard REDZ-81-b-c REDZ-82-b REDZ-84-b Längd (bb) 1 = 1 meter 25 = 25 meter Väderskydd Storlek (b) 1 = storlek 1 2 = storlek 2 3 = storlek 3 4 = storlek 4 5 = storlek 5 6 = storlek 6 REDZ-8-b-c Ljuddämpare Storlek (b) 1 = storlek 1 och 2 2 = storlek 3 och 4 Standard ljuddämpare Diameter (bbb) 25 = 25 mm 31 = 315 mm 5 = mm REDZ-85-b REDZ-86-bbb-ccc Typ (c) 1 = standard Längd (ccc) = mm 9 = 9 mm 12 = 1 mm

19 eco Premium - Teknisk katalog 19 Avstängningsspjäll med ställdon Storlek (bbb) 25 = 25 mm 31 = 315 mm 5 = mm REDZ-87-bbb-c Typ (c) 2 = av/på, fjäderretur Monteringsfötter Storlek (b) 1 = storlek = storlek 5 6 Väderskydd (en sats) Storlek (b) 1 = storlek 1 2 = storlek 2 3 = storlek 3 4 = storlek 4 5 = storlek 5 6 = storlek 6 REDZ-88-b REDZ-89-b-c Typ (c) 1 = standard

20 FG_DC_95SE_REDA eco Premium_TE_218921_R3 Copyright 218 FläktGroup ECO PREMIUM FläktGroup är europeisk marknadsledare inom smarta och energieffektiva ventilationslösningar för perfekt inomhuskomfort, kritiska applikationer och brandsäkring. Våra produkter och lösningar bygger på innovativ teknik, hög kvalitet och överlägsen prestanda baserat på vår erfarenhet från mer än hundra år i branschen. Med marknadens bredaste produktutbud och en stark marknadsnärvaro i länder över hela världen finns vi alltid nära dig med tydligt fokus på att leverera Excellence in Solutions. FLÄKTGROUPS PRODUKTOMRÅDEN Luftbehandling Fläktar Kanalsystem Kylbafflar & Kylkassetter Luftfiltrering Flödeskontroll & Luftdon Luftkonditionering & Värme Styr Service» Läs mer på eller kontakta ditt närmaste säljkontor på telefon: Luleå Skellefteå Umeå Sundsvall Falun Uppsala Västerås Stockholm Örebro/Karlstad Norrköping Jönköping Kalmar Göteborg Halmstad Malmö
