1 DYNAMISK BERGBULT BERGFÖRSTÄRKNING CONCRETE CANVAS CONSULTING GRUVA & JÄRNVÄG Infra Management AB är ett Norrbottensbaserat företag verksamt i Sverige och internationellt. Vi arbetar med försäljning och konsultuppdrag inom gruv- och anläggningsindustrin. Vi har agenturer i Sverige på Concrete Canvas och i Skandinavien på bergförstärkningsprodukter. Ett eget patent på dynamisk bergbult lanseras internationellt.

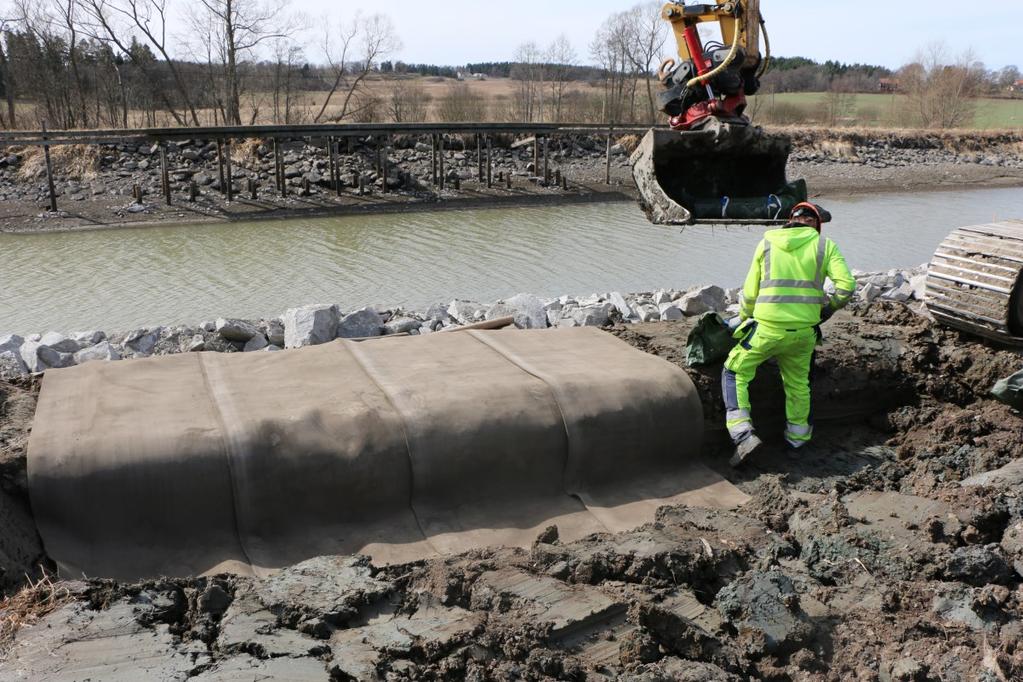

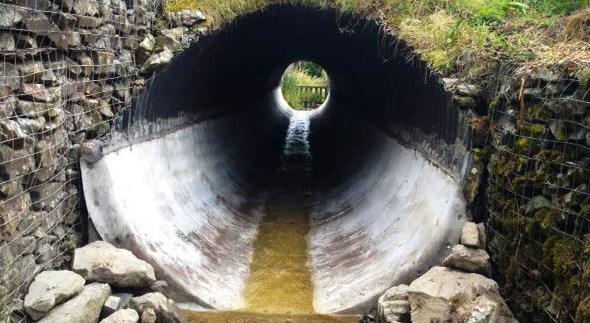

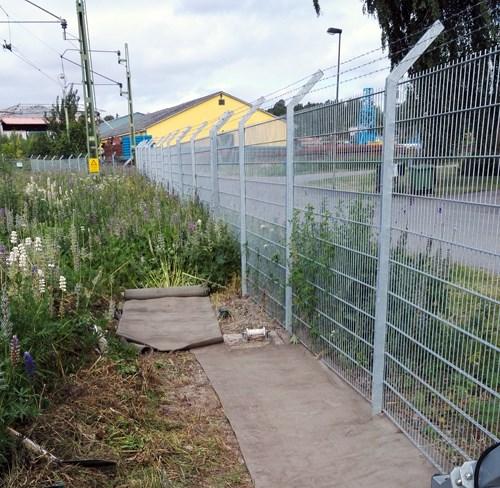

2 Produkter Concrete Canvas Är en torr betongmatta som formas och bevattnas. Concrete Canvas har samma härdningsegenskaper som betong. Det går åt mindre än en 10-del av arbetstiden för installation. En mängd olika arbetsområden finns för produkten. Användningsområden: Diken Slänter Dammar Trumförstärkning Reparation av betongkanaler Vegetationsskydd Trafikverket, vegetationsskydd Hallsbergs Bangård, juni 2016 NCC Göta Kanal, maj 2016

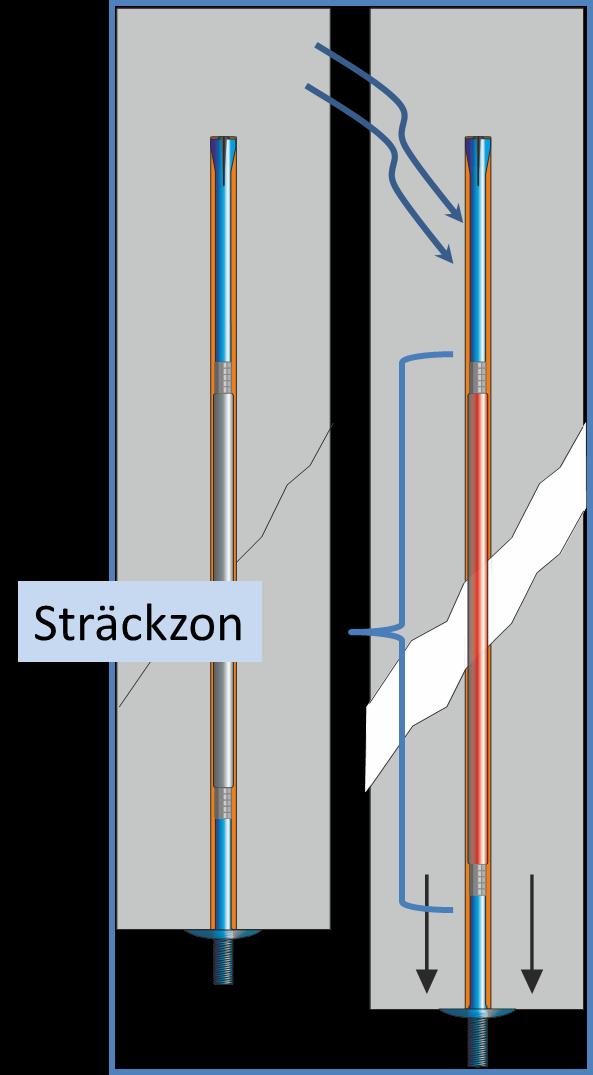

3 Dynamisk Bergbult Egenutvecklad dynamisk bergbult bestående av ett helgängat kamstål. Mutter skruvas direkt på kamstålet. Kilen och stålröret kläms fast på kamstålet. Inga delar av bulten bearbetas mekaniskt eller termiskt. Vår dynamiska bergbult ska vara fullt ingjuten i toppen samt även ovanför brickan. Mellandelen utgörs av ett stålrör som gör att bultens kammar inte kommer i kontakt med fästmassan vilket innebär att stålet kan sträckas mer än 15% av stålrörets längd. Denna egenskap innebär att bulten kan absorbera stor dynamiska energi, mer än 30 kj. Samtidigt behåller bulten sin för förmåga att ta upp stora statiska laster, mer än 200 kn. Dessa två egenskaper är en grundförutsättning för att säkra bergförstärkning i djupa underjordsgruvor.

4 Friktionsbult Friktionsbulten rullbockas till en C-form från ett höghållfast bandstål. Bulten är konisk i toppen för att möjligöra snabb och enkel installation. Bultens diameter är större än hålet. Hålet bör göras 150 mm längre än bultens längd. Bulten installeras med en så kallad driver. Den ena änden fästs i bultens i bulttuben och den andra änden i borriggens borrchuck. Bulten pressas in i borrhålet. Drivern tillverkas av höghållfast legeringsstål designad för lång livslängd. Friktionsbulten tillverkas i olika längder, materialtjocklekar och diametrar. Brottgräns från 110 kn till 180 kn. För LKAB blir brottgränsen kn.

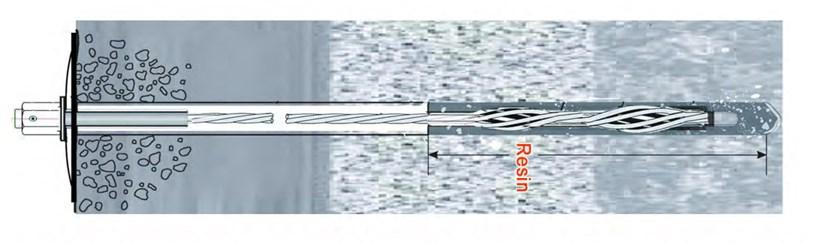

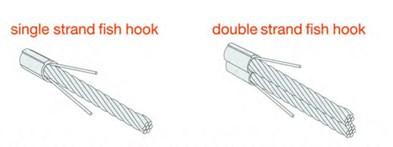

5 Kabelbult Två varianter tillverkas, en plan kabelbult och en med ankare varje meter. Ankarna fungerar som stötdämpare i långa borrhål som utsätts för höga berglaster. I toppen installeras en så kallad fiskkrok. Diametern på kabelbulten varierar från 15,2 till 21,8 mm utifrån kundens behov. Materialet är ett höghållfast stål på 1860 Mpa. Brickor med olika dimensioner och tjocklekar kan användas. Kabelbult för resin Tillverkas av 1860 Mpa höghållfast stål med brottgräns och anti skjuvningskapacitet som är 4 gånger högre än en vanligt varmvalsat kamstål. Bulten förebygger att orttak sjunker. Diameter från 15,2 till 21,8 mm.

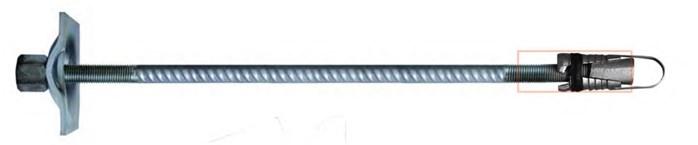

6 Kamstålsbultar Vi har olika sorters kamstålsbultar bl.a. helgängade bultar och gängade bultar med kallvalsad gänga samt olika typer av kilar. Svetsade nät Tillverkas i olika dimensioner efter kundernas önskemål, kan även rostskyddsbehandlas. Sandwich-systemet Består av en yield tube eller sträcktub av höghållfast stål. I systemet ingår även bricka av höghållfast stål, packning, värmehärdad bricka och flänsmutter. Yield tube placeras mellan bricka och mutter. Den tar upp cirka 70% av bultens brottlast vilket vid hög belastning på bulten förstärker bulten och höjer livslängden på bulten.

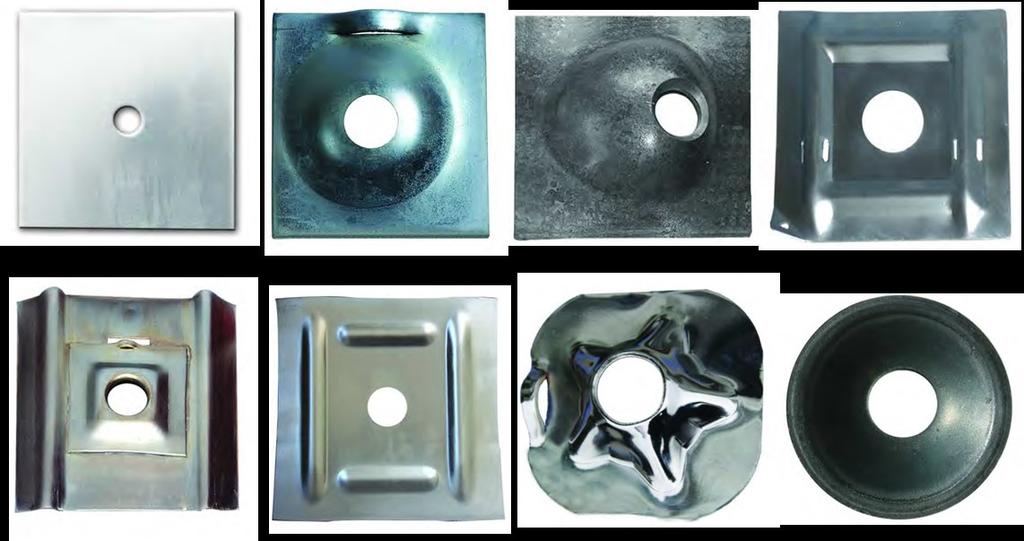

7 Brickor Vi har olika brickor med olika form och tjocklek för olika användningsområden. Takmatta Används tillsammans med nät och bultar för att forma ett helt bergförstärkningssystem, Finns i tjocklekar 2 6 mm. Bredd 220, 230, 280 mm beroende på kundens önskemål. Hålen stansas efter kundens behov.

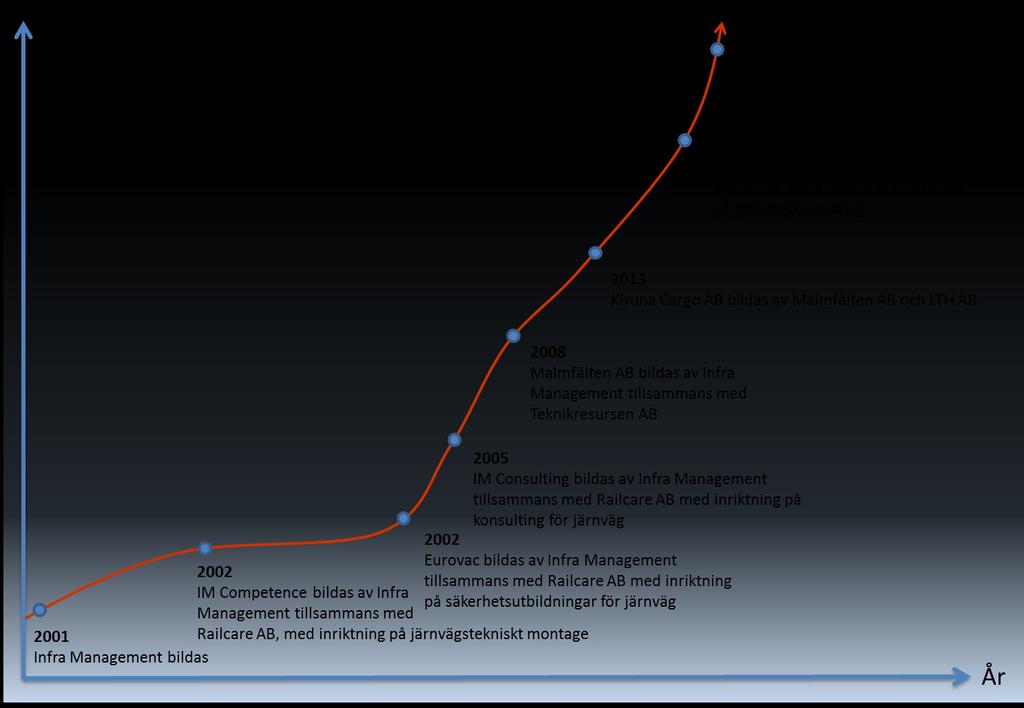

8 Infra Management genom åren

9 Kontor Luleå Storgatan Luleå Kontor Gällivare Vuoskojärvivägen Gällivare Kontor Kiruna Hjalmar Lundbohmsvägen Kiruna Kontakta oss! Martin Åberg VD martin@inframanagement.se Sture Åberg Marknadschef sture@inframanagement.se Andre Petersen Försäljning & produkter andre@imkonsult.se Victoria Alkeby Logistik & kvalitet victoria@imkonsult.se info@inframanagement.se
