Hank Produktbeskrivning. Standard HST HEX TANK. Sert HS. Stand-Off Sert HSO. Mini Sert HMS. Mini Stand-Off Sert HMSO.

Storlek: px
Starta visningen från sidan:

Download "Hank Produktbeskrivning. Standard HST HEX TANK. Sert HS. Stand-Off Sert HSO. Mini Sert HMS. Mini Stand-Off Sert HMSO."

Transkript

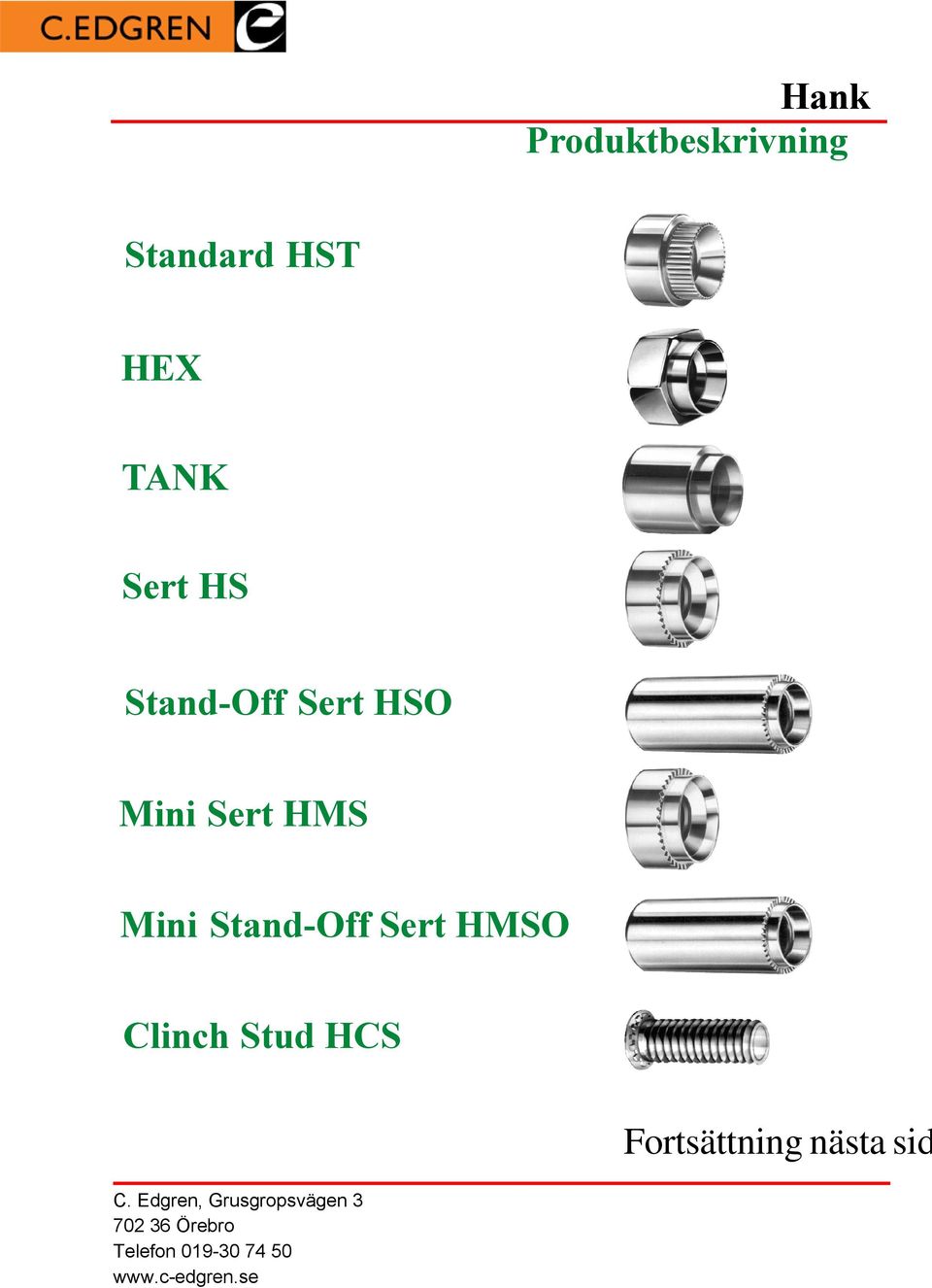

1 Hank Produktbeskrivning Standard HST HEX TANK Sert HS Stand-Off Sert HSO Mini Sert HMS Mini Stand-Off Sert HMSO Clinch Stud HCS Fortsättning nästa sid

2 Hank Clinch Nut HCN Clinch Flush Nut HCFN Clinch Stand-Off HCSO Clinch Blind Stand-Off HCBSO Clinch Broaching Nut HCBN Clinch Broaching Stand-Off HCBRO Swagenut

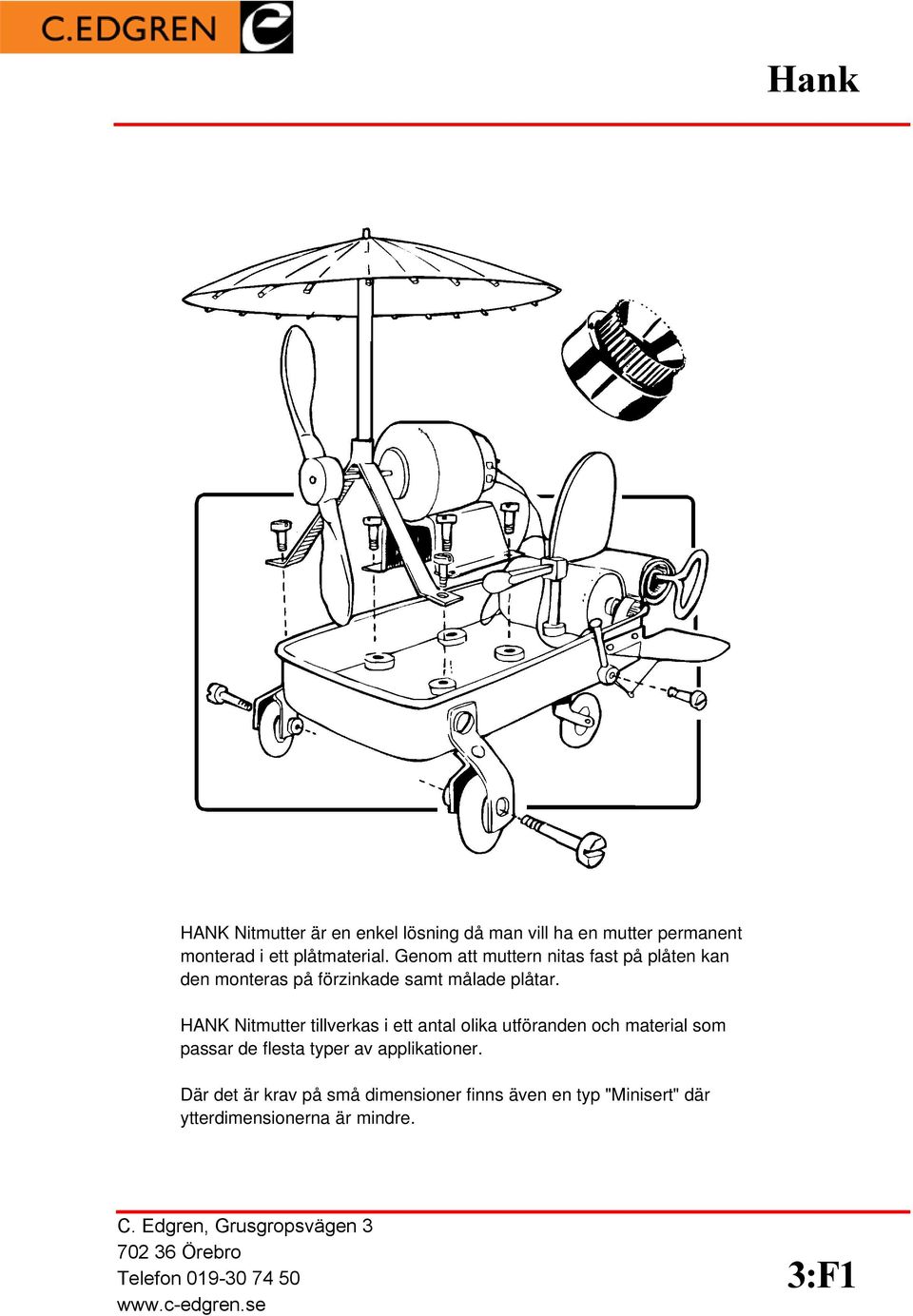

3 Hank HANK Nitmutter är en enkel lösning då man vill ha en mutter permanent monterad i ett plåtmaterial Genom att muttern nitas fast på plåten kan den monteras på förzinkade samt målade plåtar HANK Nitmutter tillverkas i ett antal olika utföranden och material som passar de flesta typer av applikationer Där det är krav på små dimensioner finns även en typ "Minisert" där ytterdimensionerna är mindre 3:F1

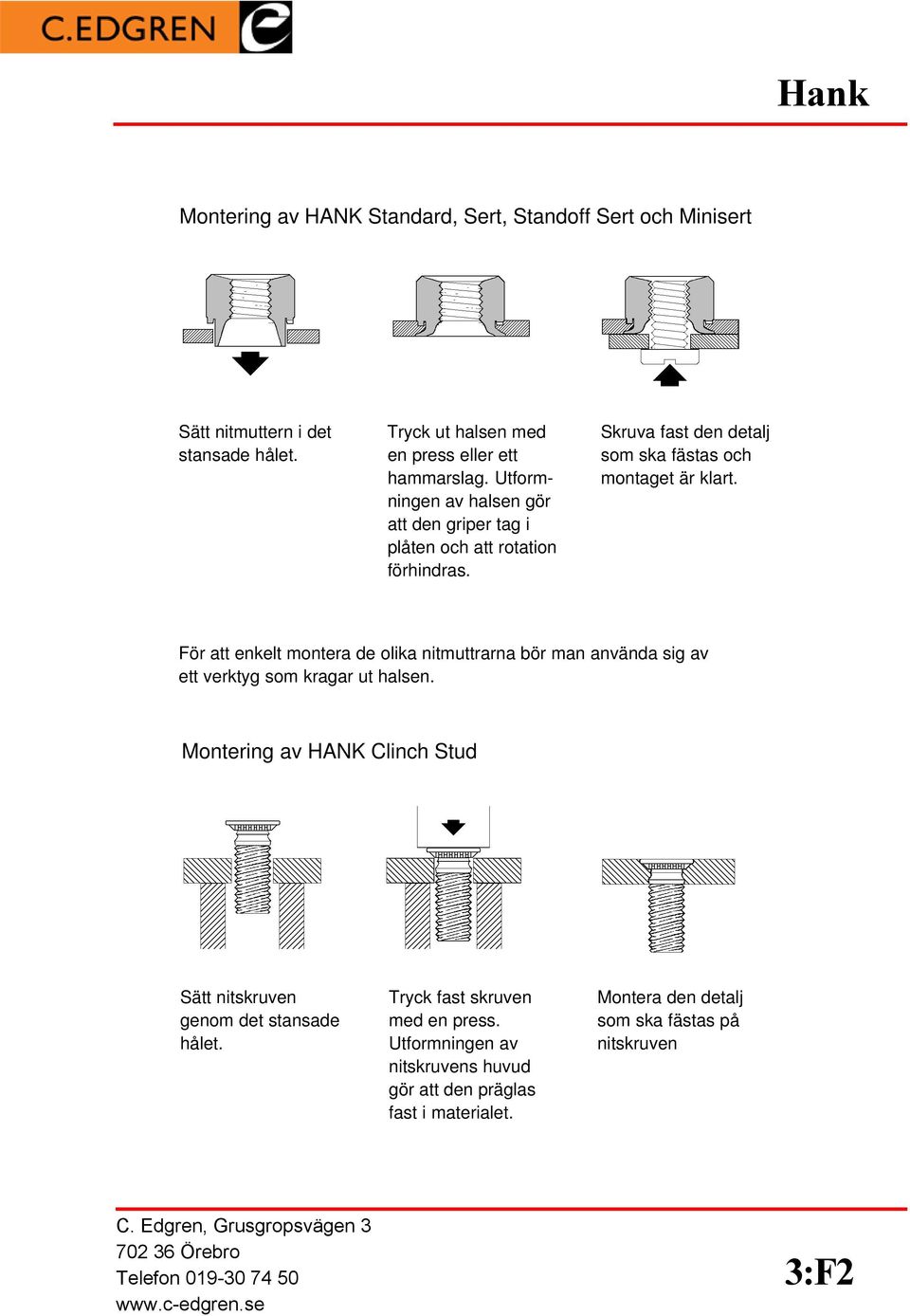

4 Hank av HANK Standard, Sert, Standoff Sert och Minisert Sätt nitmuttern i det Tryck ut halsen med Skruva fast den detalj stansade hålet en press eller ett som ska fästas och hammarslag Utform- montaget är klart ningen av halsen gör att den griper tag i plåten och att rotation förhindras För att enkelt montera de olika nitmuttrarna bör man använda sig av ett verktyg som kragar ut halsen av HANK Clinch Stud Sätt nitskruven Tryck fast skruven Montera den detalj genom det stansade med en press som ska fästas på hålet Utformningen av nitskruven nitskruvens huvud gör att den präglas fast i materialet 3:F2

5 Hank av HANK Clinch Standoff och HANK Clinch Blind Standoff Sätt distansmuttern Tryck fast distans- Montaget är färdigt genom det förstan- muttern med en med en permanent sade hålet och för press med plan monterad distansner distansmuttern överdel Utformnin- mutter i mothåll gen av muttern gör att materialet flyter in i mutterns halsutformning av HANK Clinch Nut och HANK Clinch Flush Nut Sätt nitmuttern i Tryck fast, i en press Montaget är färdigt det stansade hålet med plan överdel, med en permanent och placera den i nitmuttern i materialet monterad mutter pressen Utformningen av halsen präglar materialet så nitmuttern fastnar 3:F3

6 Hank av HANK Clinch Broaching Nut och HANK Clinch Broaching Standoff Sätt muttern i det Tryck fast muttern Montaget är färdigt stansade eller bor- i en press med plan med en permanent rade hålet överdel Muttern monterad mutter trycker då in i underlaget och drar upp spår i hålets vägg, som förhindrar vridning 3:F4

7 Hank Standard HST Gänga Toleranser M2,5 M 3 M3,5 M 4 M5 M 6 M 8 M10 A +0/-015 5,55 5,55 6,7 6,7 7,9 9,5 12,7 15,9 B ± 0,15 7,9 7,9 9,5 9,5 11,1 12,7 15,9 19,0 C ± 0,15 3,2 3,2 3,2 3,2 3,8 5,1 6,4 7,6 Håldiam +0,1/-0 5,55 5,55 6,7 6,7 7,9 9,5 12,7 15,9 Plåttjocklekar mm 0,7 0,9 1,2 1,6 2,0 2,5 3,0 4,0 5,0 g=swg HST M5 x 16 g stål Stål obeh Rostfri A4 Aluminium Mässing 3:1

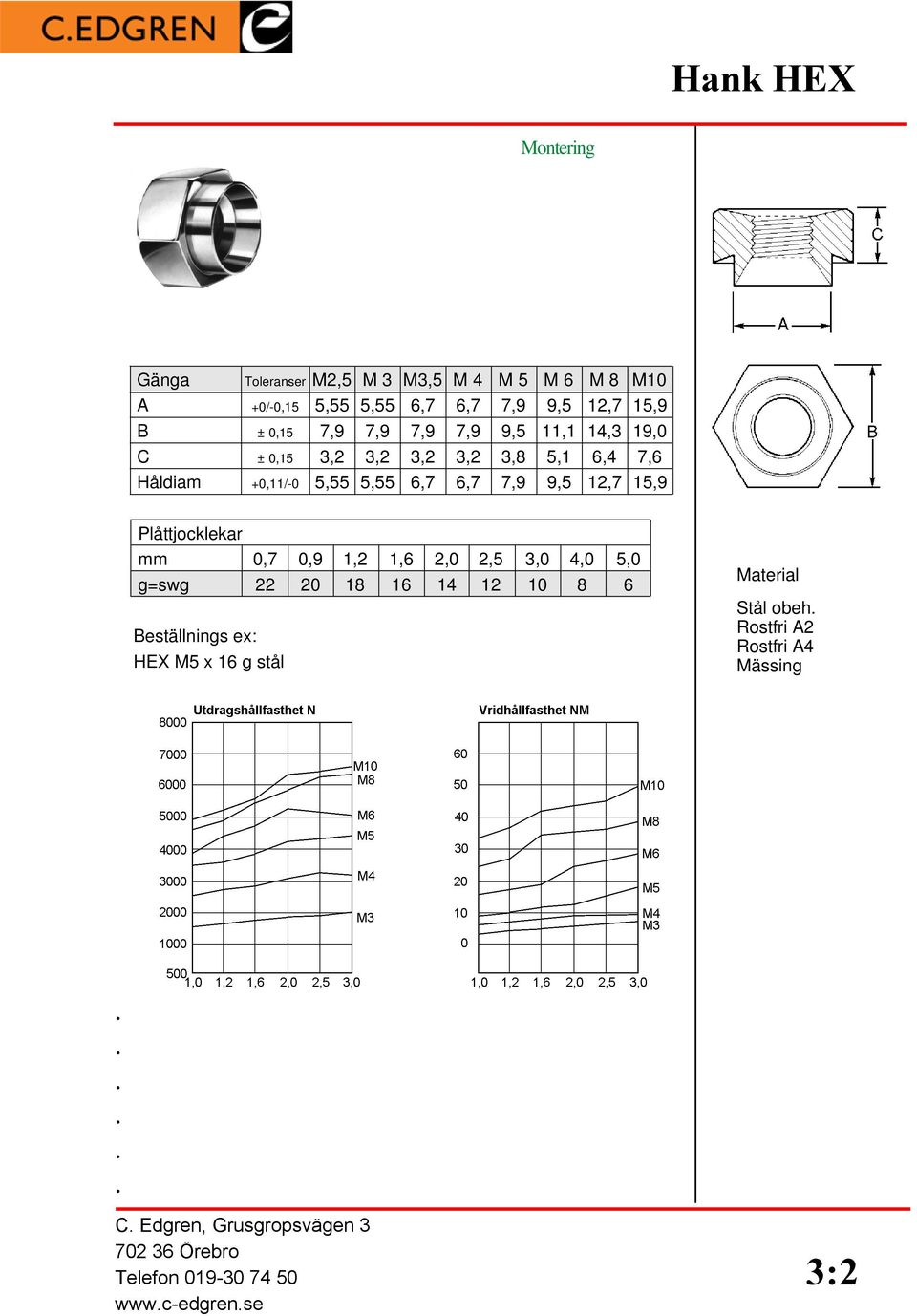

8 Hank HEX Gänga Toleranser M2,5 M 3 M3,5 M 4 M 5 M 6 M 8 M10 A +0/-0,15 5,55 5,55 6,7 6,7 7,9 9,5 12,7 15,9 B ± 0,15 7,9 7,9 7,9 7,9 9,5 11,1 14,3 19,0 C ± 0,15 3,2 3,2 3,2 3,2 3,8 5,1 6,4 7,6 Håldiam +0,11/-0 5,55 5,55 6,7 6,7 7,9 9,5 12,7 15,9 Plåttjocklekar mm 0,7 0,9 1,2 1,6 2,0 2,5 3,0 4,0 5,0 g=swg HEX M5 x 16 g stål Stål obeh Rostfri A4 Mässing 3:2

9 Hank TANK Gänga Toleranser M 3 M 4 M 5 M 6 M 8 M10 A +0/-0,15 5,55 6,7 7,9 9,5 12,7 15,9 B ± 0,15 7,9 9,5 11,1 12,7 15,9 19,0 C ± 0,15 8,6 9,0 9,4 10,6 11,9 16,5 Håldiam + 0,10/-0 5,55 6,7 7,9 9,5 12,7 15,9 Plåttjocklekar mm 0,7 0,9 1,2 1,6 2,0 2,5 3,0 4,0 5,0 g=swg TANK M5 x 16 g stål Stål obeh Rostfri A4 Aluminium Mässing 3:3

10 Hank Sert HS Gänga Toleranser M2,5 M 3 M3,5 M 4 M 5 M 6 M 8 M10 A +0/-0,15 5,55 5,55 6,7 6,7 7,9 9,5 12,7 15,9 B ± 0,15 7,9 7,9 9,5 9,5 11,1 12,7 15,9 19 C ± 0,15 3,2 3,2 3,2 3,2 3,8 5,1 6,4 7,6 Håldiam +0,10/-0 5,55 5,55 6,7 6,7 7,9 9,5 12,7 15,9 Plåttjocklekar mm 0,7 0,9 1,2 1,6 2,0 2,5 3,0 4,0 5,0 g=swg HS M5 x 16 g stål Stål, fz Rostfri A4 Aluminium Mässing 3:4

11 Hank Stand-Off Sert HSO Gänga Toleranser M2,5 M 3 M3,5 M 4 M 5 M 6 M 8 M10 A +0/-0,15 5,55 5,55 6,7 6,7 7,9 9,5 12,7 15,9 B ± 0,15 7,9 7,9 9,5 9,5 11,1 12,7 15,8 19,0 C ± 0,15 Efter kundens önskemål Håldiam +0,10/-0 5,55 5,55 6,7 6,7 79 9,5 12,7 15,9 Plåttjocklekar mm 0,7 0,9 1,2 1,6 2,0 2,5 3,0 4,0 5,0 g=swg HSO M5 x 16 g stål Stål, fz Rostfri A4 Aluminium Mässing 3:5

12 Hank Mini Sert HMS Gänga Toleranser M 2 M2,5 M 3 M3,5 M 4 M 5 M 6 M 8 A +0/-0,15 3,5 4,2 4,2 5,4 5,4 6,4 7,7 9,7 B ± 0,15 5,0 5,5 5,5 7,0 7,0 8,5 10,0 12,0 C ± 0,15 2,3 2,8 2,8 3,2 3,2 3,8 5,1 6,5 Håldiam + 0,10/-0 3,5 4,2 4,2 5,4 5,4 6,4 7,7 9,7 Plåttjocklekar mm 0,7 0,9 1,2 1,6 2,0 2,5 3,0 4,0 5,0 g=swg HMS M5 x 16 g stål Stål, fz Rostfri A4 Aluminium Mässing 3:6

13 Hank Mini Stand-Off Sert HMSO Gänga Toleranser M2,5 M 3 M3,5 M 4 M 5 M 6 M 8 M10 A +0/-0,15 4,2 4,2 5,4 5,4 6,4 7,7 9,7 12,7 B ± 0,15 5,5 5,5 7,0 7,0 8,5 10,0 12,0 16,0 C ± 0,15 Efter kundens önskemål Håldiam +0,10/-0 4,2 4,2 5,4 5,4 6,4 7,7 9,7 12,7 Plåttjocklekar mm 0,7 0,9 1,2 1,6 2,0 2,5 3,0 4,0 5,0 g=swg HMSO M5 x 16g stål Stål, fz Rostfri A4 Aluminium Mässing 3:7

14 Hank Clinch Stud HCS Gänga Toleranser M 3 M3,5 M 4 M 5 M 6 M 8 D ± 0,4 4,60 5,3 5,9 6,5 8,2 9,6 H max 2,1 2,2 2,4 2,7 3,0 3,7 Min plåt t = 1,0 1,0 1,0 1,0 1,6 2,4 Håldiam + 0,1/-0 3,0 3,5 4,0 5,0 6,0 8,0 Min kant avst 5,6 6,4 7,2 7,2 7,9 9,0 Längd L ± 0,15 6 x 8 x x x 10 x x x x 12 x x x x x 15 x x x x x x 18 x x x x x x 20 x x x x x x 22 x x x x x 25 x x x x 28 x x x 30 x x 35 x x 38 x HCS M5 x 12 stål Stål, fz 3:8

15 Hank Clinch Nut HCN Gänga Toleranser M 3 M3alt M3,5 M 4 M 5 M 6 M 8 D max 4,22 4,73 4,73 5,38 6,38 8,72 10,44 B ±0,20 6,3 7,1 7,1 7,9 8,7 11,0512,65 H ±0,10 1,5 1,5 1,5 2,0 2,0 4,1 5,5 Håldiam + 0,1/-0 4,25 4,75 5,75 5,4 6,4 8,75 10,5 Min kant avst 4,8 5,6 5,6 6,9 7,1 8,6 9,7 h max Min plåt = kod 0,76 0, ,97 1, ,37 1, ,21 2, Stål, fz HCN M4-2 stål 3:9

16 Hank Clinch Flush Nut HCFN Gänga Toleranser M2,5 M 3 M3alt M3,5 M 4 M 5 M 6 D max 4,35 4,35 5,35 5,35 7,35 7,85 8,7 B 4,8 4,8 6,4 6,4 7,9 9,5 9,5 Håldiam + 0,1/-0 4,4 4,4 5,4 5,4 7,4 7,9 8,75 Min kant avst 6,0 6,0 6,5 6,5 7,2 8,8 8,8 Min plåt t = KOD H max 1,5-1 1,5 1,5 1,5 1,5 1,5 1,5 2,4-2 2,3 2,3 2,3 2,3 2,3 2,3 3,2-3 3,1 4,0-4 3,9 4,8-5 4,7 HCFN M4-2 rostfri 3:10

17 Hank Clinch Stand-Off HCSO Gänga Toleranser M 3 M3alt M 4 M 5 C +0/-0,15 4,18 5,39 7,10 7,10 D 3,2 4,0 4,8 5,2 E 4,8 6,4 7,9 7,9 Min plåt t = 1,0 1,0 1,3 1,3 Håldiam +0,1/-0 4,2 5,4 7,2 7,2 Min kant avst 6,0 6,8 8,0 8,0 Längd L ±0,2 B ,0 4,0 4,0 4,0 12 4,0 4,0 4,0 4,0 14 6,0 6,0 6,0 6,0 16 8,0 8,0 8,0 8,0 18 8,0 8,0 8,0 8, ,0 10, ,0 Stål, fz HCSO M4 x 12 stål 3:11

18 Hank Clinch Blind Stand-Off HCBSO Gänga Toleranser M 3 M3alt M 4 M 5 C +0/-0,15 4,18 5,39 7,10 7,10 D 3,2 4,0 4,8 5,2 E 4,8 6,4 7,9 7,9 Min plåt t = 1,0 1,0 1,3 1,3 Håldiam +0,1/-0 4,2 5,4 7,2 7,2 Min kant avst 6,0 6,8 8,0 8,0 Längd L ±0,2 G ,0 4,0 4,0 4,0 10 4,0 4,0 4,0 4,0 12 5,0 5,0 5,0 5,0 14 6,5 6,5 6,5 6,5 16 6,5 6,5 6,5 6,5 18 9,5 9,5 9,5 9,5 20 9,5 9,5 22 9,5 Stål, fz HCBSO M4 x 12 stål 3:12

19 Hank Clinch Broaching Nut HCBN Gänga Toleranser M 2,5 M 3 M 4 M 5 C max 1,5 1,5 1,5 1,5 B 4,60 4,60 6,75 7,30 A 5,56 5,56 8,74 9,53 D 1,5 1,5 2,0 3,0 t = 1,5 1,5 1,5 1,5 Håldiam ±0,1 4,20 4,20 6,40 6,90 Min kant avst 4,4 4,4 6,4 7,1 HCBN M4 stål Stål, elförtennt 3:13

20 Hank Clinch Broaching Stand-Off HCBRO Gänga Toleranser M 3 M 4 M 5 C max 1,5 1,5 1,5 B 4,60 6,75 7,30 A 5,56 8,74 9,53 t = 1,5 1,5 1,5 Håldiam +0,08 4,2 6,4 6,9 Min kant avst 4,4 6,4 7,1 Längd L ±0,4 E ±0,4 3 3,0 3,0 3,0 4 4,0 4,0 4,0 5 5,0 5,0 5,0 6 6,0 6,0 6,0 8 8,0 8,0 8,0 10 9,0 9,0 9,0 12 9,0 9,0 9,0 14 9,0 9,0 9,0 16 9,0 9,0 9,0 Stål, elförtennt HCBRO M4 x 12 stål 3:14

21 Swagenut Gänga Toleranser M 3 M 3,5 M 4 M 5 M 6 M8 A +0/-0,15 4,24 4,75 5,38 6,35 8,7 10,44 B ± 0,15 6,35 7,11 7,92 8,7 11,2 12,65 C ± 0,15 1,5 1,78 2,0 2,0 4,0 5,5 Håldiam + 0,05/0 4,25 4,75 5,4 6,4 8,75 10,5 Plåttjocklekar m m 0,5 0,6 0,8 1,0 1,2 1,6 2,0 2,5 3,0 g=swg SWAGENUT M5 x 16 g stål Stål obeh NYHET!! Monteras på samma sätt som HANK Standard enl 3:F2 3:15
