Ingjutningslådor. Datagolv. Ursparningar
|
|
- Ellen Svensson
- för 8 år sedan
- Visningar:
Transkript
1
2 Electraplan golvboxar ingår som en del i MP-Kabelförläggning. Vårt mål är att erbjuda en komplett lösning av kabelförläggning från el centralen till slutanvändaren. Systemet innehåller golvboxar i halogenfri plast, aluminium och rostfritt stål för torrstädade och våtstädade golv (IPX6). Locket fylls med textilmattor, plastmattor, parkett, sten m.m. Golvboxarna har ett universellt clips för infästning (aluminium och rostfritt fr.o.m. 2:a halvåret 2009). Clipset fäster i ingjutningslådor, datagolv och i ursparningar (se nedan). Här finns 230V-uttag av eget fabrikat samt även möjlighet att använda Mosaic-uttag. För data och media finns montageramar för alla önskemål. Ingjutningslådor Datagolv Ursparningar

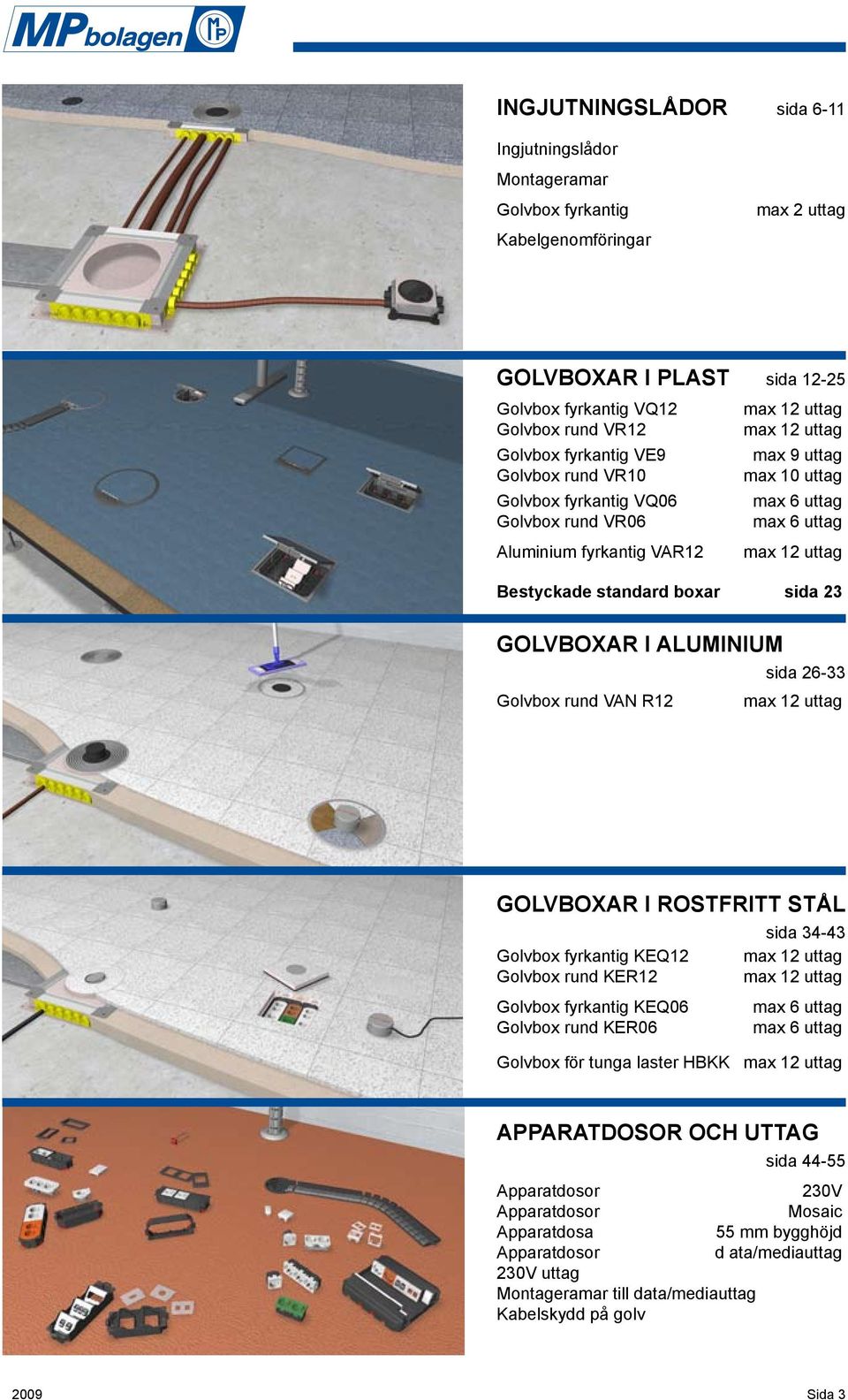

3 INGJUTNINgSLÅDor sida 6-11 Ingjutningslådor Montageramar Golvbox fyrkantig Kabelgenomföringar max 2 uttag Golvboxar i plast sida Golvbox fyrkantig VQ12 max 12 uttag Golvbox rund VR12 max 12 uttag Golvbox fyrkantig VE9 max 9 uttag Golvbox rund VR10 max 10 uttag Golvbox fyrkantig VQ06 max 6 uttag Golvbox rund VR06 max 6 uttag Aluminium fyrkantig VAR12 max 12 uttag Bestyckade standard boxar sida 23 Golvboxar i aluminium sida Golvbox rund VAN R12 max 12 uttag Golvboxar i rostfritt stål sida Golvbox fyrkantig KEQ12 max 12 uttag Golvbox rund KER12 max 12 uttag Golvbox fyrkantig KEQ06 max 6 uttag Golvbox rund KER06 max 6 uttag Golvbox för tunga laster HBKK max 12 uttag apparatdosor och uttag sida Apparatdosor 230V Apparatdosor Mosaic Apparatdosa 55 bygghöjd Apparatdosor d ata/mediauttag 230V uttag Montageramar till data/mediauttag Kabelskydd på golv 2009 Sida 3

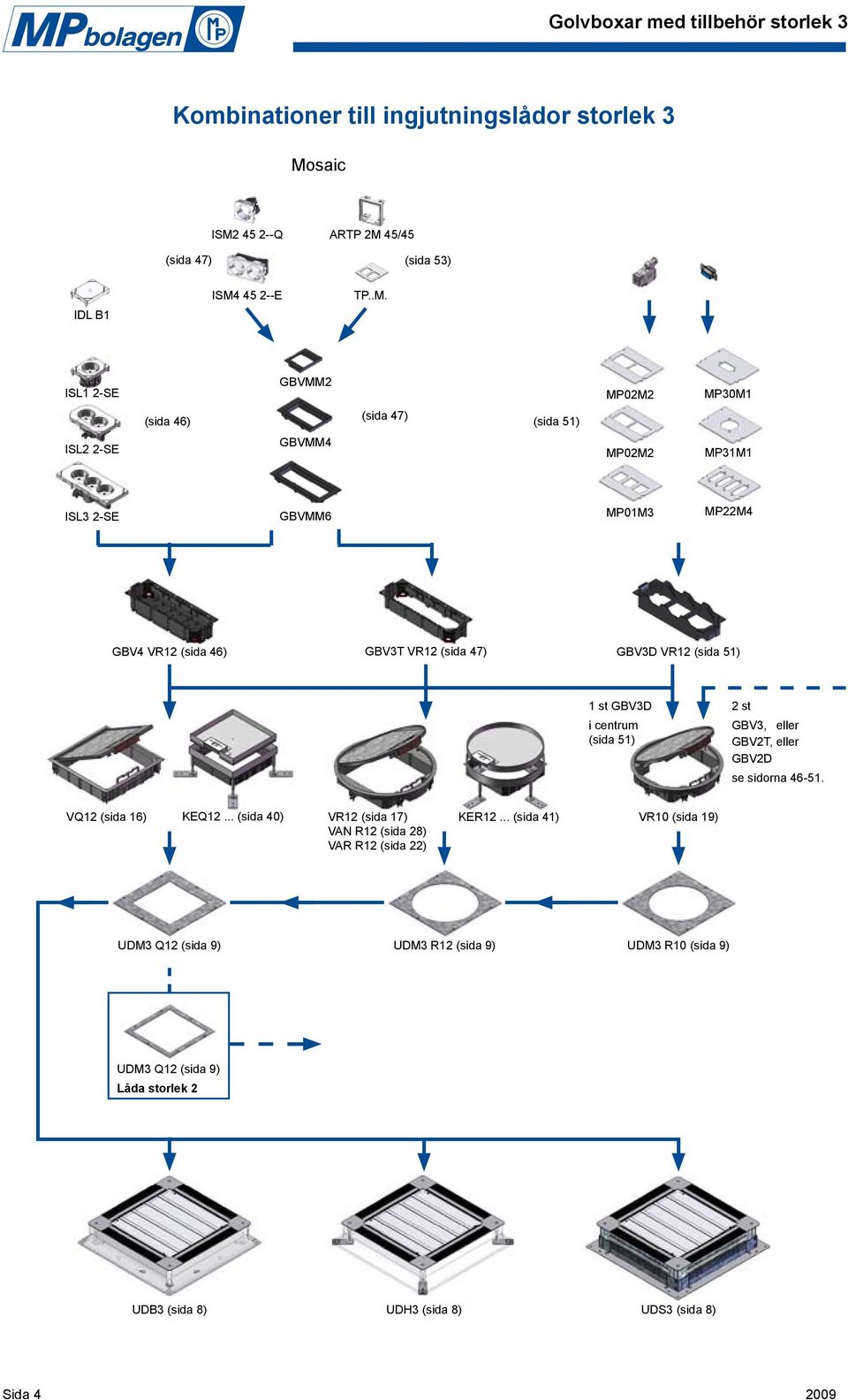

4 Golvboxar med tillbehör storlek 3 Kombinationer till ingjutningslådor storlek 3 Mosaic ISM Q ARTP 2M 45/45 (sida 47) (sida 53) IDL B1 ISM E TP..M. ISL1 2-SE GBVMM2 MP02M2 MP30M1 (sida 46) (sida 47) (sida 51) ISL2 2-SE GBVMM4 MP02M2 MP31M1 ISL3 2-SE GBVMM6 MP01M3 MP22M4 GBV4 VR12 (sida 46) GBV3T VR12 (sida 47) GBV3D VR12 (sida 51) 1 st GBV3D i centrum (sida 51) 2 st GBV3, eller GBV2T, eller GBV2D se sidorna VQ12 (sida 16) KEQ12... (sida 40) VR12 (sida 17) VAN R12 (sida 28) VAR R12 (sida 22) KER12... (sida 41) VR10 (sida 19) UDM3 Q12 (sida 9) UDM3 R12 (sida 9) UDM3 R10 (sida 9) UDM3 Q12 (sida 9) Låda storlek 2 UDB3 (sida 8) UDH3 (sida 8) UDS3 (sida 8) Sida
5 Golvboxar med tillbehör storlek 2 Kombinationer till ingjutningslådor storlek 2 Mosaic ISM Q ARTP 2M 45/45 (sida 47) (sida 53) IDL B1 ISM E TP..M. ISL1 2-SE GBVMM2 MP02M2 MP30M1 ISL2 2-SE (sida 46) GBVMM4 (sida 47) (sida 51) MP02M2 MP31M1 ISL3 2-SE GBVMM6 MP01M3 MP22M4 GBV3 (sida 46) GBV2T (sida 47) GBV2D (sida 51) VE09 (sida 18) VQ06 (sida 20) KEQ06... (sida 40) VR06 (sida 21) KER06... (sida 41) UDM2 E09 (sida 9) UDM2 Q06 (sida 9) UDM2 R06 (sida 9) UDM3 E09 (sida 9) Låda storlek 3 UDM3 Q06 (sida 9) Låda storlek 3 UDM3 R06 (sida 9) Låda storlek 3 UDB2 (sida 8) UDH2 (sida 8) 2009 Sida 5
6 Ingjutningslåda med röringång Kabelutgång LAFK K20 Golvbox VAN R12 DKRTTH RGS Golvkanal UK Ingjutningslåda UDS Montageram UDM3 R3 Röringång UDS RE Sida

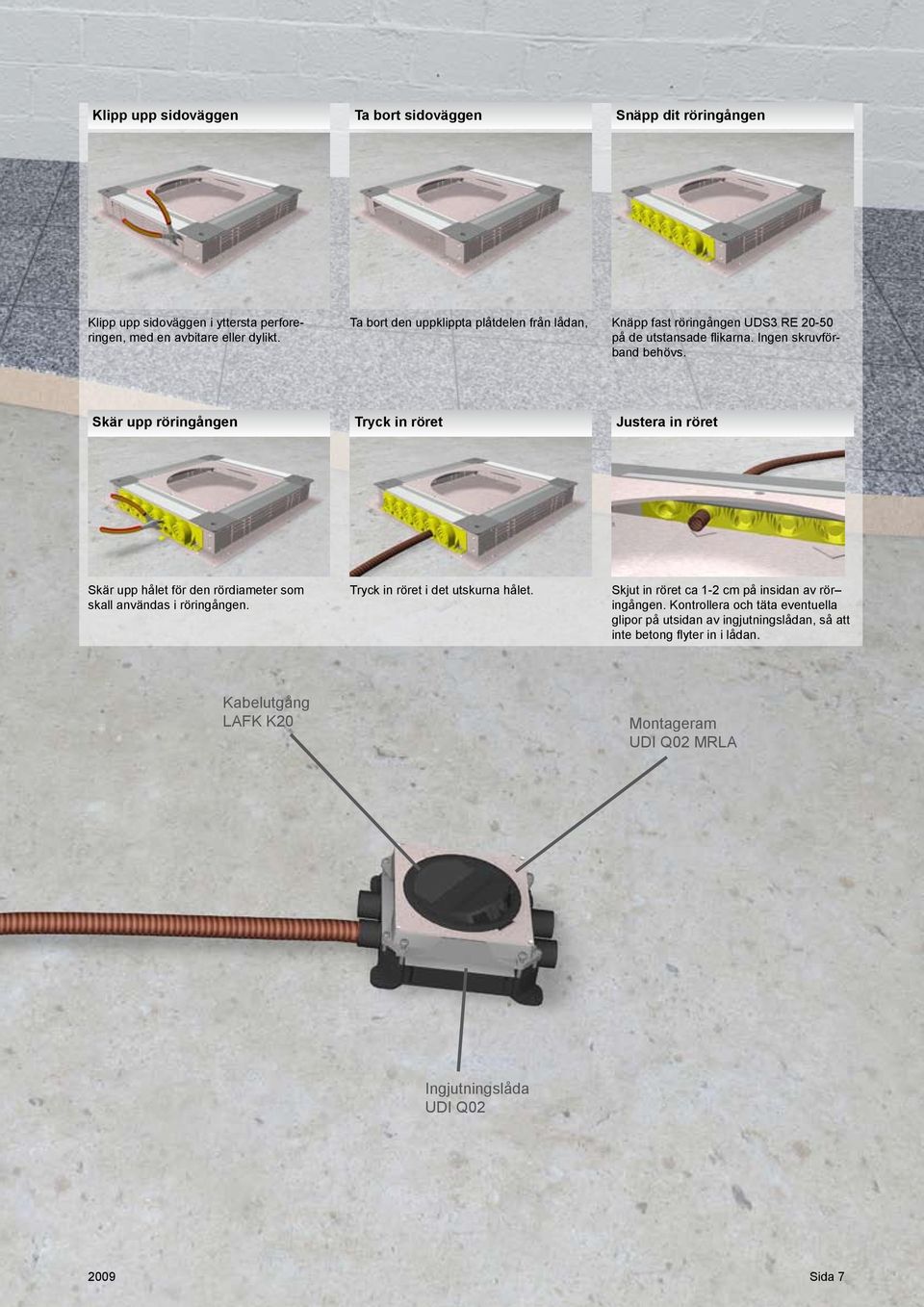

7 Klipp upp sidoväggen Ta bort sidoväggen Snäpp dit röringången fördelar i korthet: Klipp upp sidoväggen i yttersta perforeringen, med en avbitare eller dylikt. Ta bort den uppklippta plåtdelen från lådan, Knäpp fast röringången UDS3 RE på de utstansade flikarna. Ingen skruvförband behövs. Skär upp röringången Tryck in röret Justera in röret Skär upp hålet för den rördiameter som skall användas i röringången. Tryck in röret i det utskurna hålet. Skjut in röret ca 1-2 cm på insidan av rör ingången. Kontrollera och täta eventuella glipor på utsidan av ingjutningslådan, så att inte betong flyter in i lådan. Kabelutgång LAFK K20 Montageram UDI Q02 MRLA Ingjutningslåda UDI Q Sida 7
8 Ingjutningslådor Ingjutningslåda med plåtsidor UDS3 storlek 3 Modellnuer Höjdjustering N i Öppning i UDS x st Ingjutningslåda med skyddsplåt som byts mot montageram passande den golvbox som skall användas efter gjutning. Ingjutningslådan förses med röringångar UDS3 RE20-50 (beställs separat) för in/utgång. Ingjutningslådan kan också matas med plåtkanaler begär offert. Lådan kan justeras i höjd Fabriksinstallerade ljuddämpare för bästa ljudkomfort. Röringång Modellnuer Material Dimension H x B x D UDS3 RE20-50 polyamid 54,5 x 398 x st Röringång av halogenfri plast med 6 st ingångar, avsedd för ingjutningslåda UDS3. Försedd med knock-outlock för rördimensionerna Ø20, Ø32, Ø40 eller Ø50. Röringången har en excentrisk form som tillåter att rören kan monteras dikt golv oavsett storlek. Ingjutningslåda med bottenplåt och plastsidor UDB2 storlek 2 UDB3 storlek 3 Modellnuer Höjdjustering N i Öppning i UDB x st UDB x st UDB x st UDB x st UDB x st UDB x st UDB x st UDB x st UDB x st UDB x st Ingjutningslåda med bottenplåt och plastsidor, ett enklare alternativ än ingjutningslådan ovan. Skär upp plasten efter de rör som koer in i boxen, nita ihop plastsidorna och slutligen täta med foamskum. Ingjutningslådan kan också matas med plåtkanaler begär offert. Fabriksinstallerade ljuddämpare för bästa ljudkomfort. Ingjutningslåda med fötter och plastsidor UDH2 storlek 2 UDH3 storlek 3 Modellnuer Höjdjustering N i Öppning i UDH x st UDH x st UDH x st UDH x st UDH x st UDH x st UDH x st UDH x st UDH x st UDH x st Ingjutningslåda med fötter och plastsidor, ett ännu enklare alternativ än ingjutningslådorna ovan. Skär upp plasten efter de rör som koer in i boxen, nita ihop plastsidorna och slutligen täta med foamskum. Ingjutningslådan kan också matas med plåtkanaler begär offert. Fabriksinstallerade ljuddämpare för bästa ljudkomfort. Sida
9 Förhöjningsram och montageramar Förhöjningsram Modellnuer Ytter dimension A i Håldimension B x D i UDA2 35 storlek x x st UDA3 35 storlek x x 36a st Förhöjningsramen ökar ingjutningslådans höjd med 35. Flera ramar kan monteras på varandra. Montageramar till ingjutningslåda i storlek 2 GBZ R06 BL Q06 Golvbox Öppningshål i Modellnuer Golvbox Öppningshål i UDM3 BL blind Blind st UDM3 GBZ Ø st Modellnuer UDM2 BL blind Blind st UDM2 GBZ Ø st UDM2 R06 VR06, KER06 Ø st UDM2 Q06 VQ06, KEQ x st UDM2 E09 VE x st UDM2 Q12 VQ12, KEQ x st E09 Q12 Montageramen väljs efter den golvbox som skall monteras i ingjutningslåda storlek 2, med öppning 290 x 290. Ersätter skyddsplåten som används vid gjutning. Material: 4 galvaniserad plåt. Montageramar till ingjutningslåda i storlek 3 GBZ R06 BL Q06 UDM3 R06 VR06, KER06 Ø st UDM3 R10 VR10 Ø st UDM3 R12 VR12, VAN R12, KER12 Ø st UDM3 Q06 VQ06, KEQ x st UDM3 E09 VE x st UDM3 Q12 VQ12, KEQ x st R10 R12 E09 Q12 Montageramen väljs efter den golvbox som skall monteras i ingjutningslåda storlek 3, med öppning 360 x 360. Ersätter skyddsplåten som används vid gjutning. Material: 4 galvaniserad plåt Sida 9
10 Ingjutningslåda, golvbox, kabelutgång Ingjutningslåda Modellnuer Material Dimension H x B x D UDI Q halogenfri plast 150 x st Ingjutningslåda i halogenfri plast för torrstädade rum. Två styck röringångar Ø20 eller Ø25. Lådan kan justeras i höjd I ingjutningslådan kan kabelutgångar av typ LA.. eller golvbox Q02KD monteras med hjälp av anpassningsplåt. Montageram MQ02 Modellnuer Material Dimension H x B x D UDI Q02 MQ02 plåt 132 x st UDI Q02 MRLA plåt Ø st MRLA Montageramar för installation i ingjutningslåda UDI Q UDI Q02 MQ02 för Golvbox Q02KD R053.. UDI Q02 MRLA för Kabelutgång LA.. Golvbox Modellnuer Färg Spännvid infästningsskruv Q02KD R RAL 7011 grå st Q02KD R RAL 9005 svart st Q02KD R RAL 7011 grå st Q02KD R RAL 9005 svart st Q02KD R RAL 7011 grå i ursparningar st Q02KD R RAL 9005 svart i ursparningar st Golvbox med fläns för rum med torrstädning, tillverkad av halogenfri plast. Fyllnadsdjup i locket 5. I golvboxen placeras en apparatdosa GBPM4 för 2 st MOSAIC-er 45x45. Min. inbyggnadsdjup är 70. Utvändig dimension: 155 x 155 Installationsöppning: 132 x 132 Apparatdosa Modellnuer Färg Dimension H x B x D GBPM4 2x45 D svart st GBPM4 2x45 S svart st Apparatdosa för 2 st MOSAIC-er 45x45, passande golvbox Q02 KD R.. GBPM4 2x45 D har öppen botten. GBPM4 2x45 S har sluten botten. Kabelutgång Modelnuer Färg Dimension LAFK K grå Ø st LAFK K svart Ø st LARK K grå Ø st LARK K svart Ø st Kabelutgång passande ingjutningslåda UDI Q I LAFK passar kabelskydd FK på golv (sida 55). I LARK passar kabelkedja RK under skrivbord. Sida
11 Ingjutningslåda med innehåll Servicebox rund Modellnuer Material S080 R1AK aluminium st S080 R1MK mässing st Komplett golvbox med plats för ett uttag, för torr eller våtstädade golv. Lådan installeras med locket i nivå med färdigt golv. Max tjocklek på golvmaterial = 30. Enheten är försedd med 4 st röringångar Ø20 eller Ø25. Överdelen i aluminium eller mässing, underdelen i halogenfri plast. Golvboxen har IP54 klassning i stängt läge. Inbyggnadsdjup Servicebox fyrkantig Modellnuer Material S080 Q1AK aluminium st S080 Q1MK mässing st Komplett golvbox med plats för ett uttag, för torr eller våtstädade golv. Lådan installeras med locket i nivå med färdigt golv. Max tjocklek på golvmaterial = 30. Enheten är försedd med 4 st röringångar Ø20 eller Ø25. Överdelen i aluminium eller mässing, underdelen i halogenfri plast. Golvboxen har IP54 klassning i stängt läge. Inbyggnadsdjup Kabelutgång Modellnuer Ytterdiameter Innerdiameter S080 HADA st Kabelutgång för boxarna ovan, utgången ersätter befintligt lock. Försedd med gångjärnslock och utgångs spår för kablar. Material: Slagtålig plast Exempel på installation: 2009 Sida 11
12 Golvboxar i halogenfri plast Golvbox VR06 R Golvbox VR10 R Flexibelt kabelskydd FK Adapter till kabelskydd FKA 7011 Golvbox VR12 R Sida
13 - Runda och fyrkantiga golvboxar i halogenfri plast - 3 storlekar för 6, 10 eller 12 uttag. Kabelkedja RK Rosett RSRK 7035 Golvbox VE09 R Golvbox VQ06 R Golvbox VQ12 R Apparatdosa GBV3 Apparatdosa GBV4 Montageplåt MP06M1 Apparatdosa för data/media GBV3D 2009 Sida 13
14 Ett clips för alla golvinfästningar Det spelar ingen roll var du monterar golvboxen, saa clips fungerar till golvinfästningar för alla golvboxar. En tiltmekanism garanterar att clipset alltid hamnar i rätt läge vid montaget (se bilderna nedan). I INGJUTNINGSLÅDOR I DATAGOLV I Ursparningar Sida
15 Bestyckning för golvboxar i plast Fyrkantiga golvboxar i halogenfri plast Golvbox VQ12 (sida 16) Golvbox VE09 (sida 18) Golvbox VQ06 (sida 20) Utvändig dimension: 263 x 263 Installationsöppning: 244 x 244 Utvändig dimension: 219 x 272 Installationsöppning: 200 x 253 Utvändig dimension: 219 x 219 Installationsöppning: 200 x 200 Fyllnadsdjup locket: 5 eller 12 Max antal uttag: 12 st Fyllnadsdjup locket: 5 eller 12 Max antal uttag: 9 st Fyllnadsdjup locket: 5 eller 12 Max antal uttag: 6 st Runda golvboxar i halogenfri plast Golvbox VR12 (sida 17) Golvbox VR10 (sida 19) Golvbox VR06 (sida 21) Utvändig dimension: Ø 325 Installationsöppning: Ø 306 Utvändig dimension: Ø 294 Installationsöppning: Ø 275 Utvändig dimension: Ø 234 Installationsöppning: Ø 215 Fyllnadsdjup locket: 5 eller 12 Max antal uttag: 12 st Fyllnadsdjup locket: 5 eller 12 Max antal uttag: 10 st Fyllnadsdjup locket: 5 eller 12 Max antal uttag: 6 st Min.djup med apparatdosan i högsta läget, ger 36 för stickproppar. Försänkningsramen ökar måtten med max 30 (se nedan). Max.djup med apparatdosan i lägsta läget, ger 56 för stickproppar. Apparatdosa med ultralåg bygghöjd. Här är uttagen liggande, vilket ger färre antal uttag (se sida 53) Sida 15
16 Golvboxar i halogenfri plast Golvbox VQ12 Modellnuer Färg Installationsöppning i VQ12 R grå 244 x st VQ12 R svart 244 x st VQ12 R grå 244 x st VQ12 R svart 244 x st Golvbox med mattfläns för torrstädade golv, tillverkad av halogenfri plast. Enheten monteras direkt i ursparningar eller datagolv. I ingjutningslådor monteras golvboxen med montageram UDMx Q12, se nedan. El-, data- och mediauttag (max 12 uttag) monteras i golvboxen med hjälp av upp till 3 st apparatdosor GBV4, GBV3T eller GBV3D, se sidorna 46, 47 och 51. Fyllnadsdjup i locket 5 eller 12 avsett för matta, laminat, parkett m.m. Min. inbyggnadsdjup är 70 med 5 fyllningsdjup i locket. Min. inbyggnadsdjup är 77 med 12 fyllningsdjup i locket. Min. inbyggnadsdjup ger 36 utrye för stickproppar under stängt lock. Utryet kan ökas i steg om 6 upp till 54 om inbyggnadsdjupet medger det. Utvändig dimension: Installationsöppning: 263 x x 244 RAL 7011 grå RAL 9005 svart Lockfyllning för VQ12 Modellnuer Materialtjocklek i Dimension i VQ12 P ,3 x st VQ12 P ,3 x st Lockfyllning i papp för att anpassa fyllanadsdjupet till rätt nivå. Försänkningsram V-12 RV svart st Försänkningsramen ökar utryet med upp till 30 i golvboxen för kontakter m.m. Flera ramar kan monteras under varandra. OBS! Inbyggnadsdjupet ökar lika mycket. Levereras i två halvor. Montageram Modellnuer Utvändig dimension Modellnuer Färg Installationsöppning UDM2 Q12 storlek x x st UDM3 Q12 storlek x x st Storlek 2 Storlek 3 Montageram för installation av golvbox VQ12 i ingjutningslådor storlek 2 eller 3. Passande ingjutningslådor på sida 8. Material: 4 galvaniserad plåt. Sida
17 Golvboxar i halogenfri plast Golvbox VR12 Modellnuer Färg Installationsöppning i VR12 R grå Ø st VR12 R svart Ø st VR12 R grå Ø st VR12 R svart Ø st Golvbox med mattfläns för torrstädade golv, tillverkad av halogenfri plast. Enheten monteras direkt i ursparningar eller datagolv. I ingjutningslådor monteras golvboxen med montageram UDM3 R12. El-, data- och mediauttag (max 12 uttag) monteras i golvboxen med hjälp av upp till 3 st apparatdosor GBV4, GBV3T eller GBV3D, se sidorna 46, 47 och 51. Fyllnadsdjup i locket 5 eller 12 avsett för matta, laminat, parkett m.m. Min. inbyggnadsdjup är 70 med 5 fyllningsdjup i locket. Min. inbyggnadsdjup är 77 med 12 fyllningsdjup i locket. Min. inbyggnadsdjup ger 36 utrye för stickproppar under stängt lock. Utryet kan ökas i steg om 6 upp till 54 om inbyggnadsdjupet medger det. Utvändig dimension: Installationsöppning: RAL 7011 grå RAL 9005 svart Ø 325 Ø 306 Lockfyllning för VR12 Modellnuer Material tjocklek i Dimension i VR12 P1 1 Ø st VR12 P2 2 Ø st Lockfyllning i papp för att anpassa fyllanadsdjupet till rätt nivå. Försänkningsram V-12 RV svart st Försänkningsramen ökar utryet med upp till 30 i golvboxen för kontakter m.m. Flera ramar kan monteras under varandra. OBS! Inbyggnadsdjupet ökar lika mycket. Levereras i två halvor. Montageram Modellnuer Utvändig dimension Modellnuer Färg Installationsöppning UDM3 R12 storlek x 360 Ø st Montageram för installation av golvbox VR12 i ingjutningslåda storlek 3. Passande ingjutningslådor på sida 8. Material: 4 galvaniserad plåt Sida 17
18 Golvboxar i halogenfri plast Golvbox VE09 Modellnuer Färg Installationsöppning VE09 R grå 200 x st VE09 R svart 200 x st VE09 R grå 200 x st VE09 R svart 200 x st Golvbox med mattfläns för torrstädade golv, tillverkad av halogenfri plast. Enheten monteras direkt i ursparningar eller datagolv. I ingjutningslådor monteras golvboxen med montageram UDMx E09. El-, data- och mediauttag (max 9 uttag) monteras i golvboxen med hjälp av upp till 3 st apparatdosor GBV3, GBV2T eller GBV2D, se sidorna 46, 47 och 51. Fyllnadsdjup i locket 5 eller 12 avsett för matta, laminat, parkett m.m. Min. inbyggnadsdjup är 70 med 5 fyllningsdjup i locket. Min. inbyggnadsdjup är 77 med 12 fyllningsdjup i locket. Min. inbyggnadsdjup ger 36 utrye för stickproppar under stängt lock. Utryet kan ökas i steg om 6 upp till 54 om inbyggnadsdjupet medger det. Utvändig dimension: Installationsöppning: RAL 7011 grå RAL 9005 svart 219 x x 253 Lockfyllning för VE09 Modellnuer Material tjocklek i Dimension i VE09 P ,3 x st VE09 P ,3 x st Lockfyllning i papp för att anpassa fyllanadsdjupet till rätt nivå. Försänkningsram VE09 RV svart st Försänkningsramen ökar utryet med upp till 30 i golvboxen för kontakter m.m. Flera ramar kan monteras under varandra. OBS! Inbyggnadsdjupet ökar lika mycket. Levereras i två halvor. Montageram Modellnuer Utvändig dimension Modellnuer Färg Installationsöppning UDM2 E09 storlek x x st UDM3 E09 storlek x x st Storlek 2 Storlek 3 Montageram för installation av golvbox VE09 i ingjutningslådor storlek 2 eller 3. Passande ingjutningslådor på sida 8. Material: 4 galvaniserad plåt. Sida
19 Golvboxar i halogenfri plast Golvbox VR10 Modellnuer Färg Installationsöppning VR10 R grå Ø st VR10 R svart Ø st VR10 R grå Ø st VR10 R svart Ø st Golvbox med mattfläns för torrstädade golv, tillverkad av halogenfri plast. Enheten monteras direkt i ursparningar eller datagolv. I ingjutningslådor monteras golvboxen med montageram UDM3 R10. El-, data- och mediauttag (max 10 uttag) monteras i golvboxen med hjälp av 1 x GBV4, GBV3T eller GBV3D (i mitten), se sidorna 46, 47 och x GBV3, GBV2T eller GBV2D (på sidorna), se sidorna 46, 47 och 51. Fyllnadsdjup i locket 5 eller 12 avsett för matta, laminat, parkett m.m. Min. inbyggnadsdjup är 70 med 5 fyllningsdjup i locket. Min. inbyggnadsdjup är 77 med 12 fyllningsdjup i locket. Min. inbyggnadsdjup ger 36 utrye för stickproppar under stängt lock. Utryet kan ökas i steg om 6 upp till 54 om inbyggnadsdjupet medger det. Utvändig dimension: Installationsöppning: Ø 294 Ø 275 RAL 7011 grå RAL 9005 svart Lockfyllning för R10 Modellnuer Material tjocklek i Dimension i VR10 P1 1 Ø st VR10 P2 2 Ø st Lockfyllning i papp för att anpassa fyllnadsdjupet till rätt nivå. Försänkningsram V10 RV svart st Försänkningsramen ökar utryet med upp till 30 i golvboxen för kontakter m.m. Flera ramar kan monteras under varandra. OBS! Inbyggnadsdjupet ökar lika mycket. Levereras i två halvor. Montageram Modellnuer Utvändig dimension Modellnuer Färg Installationsöppning UDM3 R x 360 Ø st Montageram för installation av golvbox VR12 i ingjutningslåda storlek 3. Passande ingjutningslådor på sida 8. Material: 4 galvaniserad plåt Sida 19
20 Golvboxar i halogenfri plast Golvbox VQ06 Modellnuer Färg Installationsöppning VQ06 R grå 200 x st VQ06 R svart 200 x st VQ06 R grå 200 x st VQ06 R svart 200 x st Golvbox med mattfläns för torrstädade golv, tillverkad av halogenfri plast. Enheten monteras direkt i ursparningar eller datagolv. I ingjutningslådor monteras golvboxen med montageram UDMx Q06, se nedan. El-, data- och mediauttag (max 6 uttag) monteras i golvboxen med hjälp av upp till 2 st apparatdosor GBV3, GBV2T eller GBV2D, se sidorna 46, 47 och 51. Fyllnadsdjup i locket 5 eller 12 avsett matta, laminat, parkett m.m. Min. inbyggnadsdjup är 70 med 5 fyllningsdjup i locket. Min. inbyggnadsdjup är 77 med 12 fyllningsdjup i locket. Min. inbyggnadsdjup ger 36 utrye för stickproppar under stängt lock. Utryet kan ökas i steg om 6 upp till 54 om inbyggnadsdjupet medger det. Utvändig dimension: Installationsöppning: RAL 7011 grå RAL 9005 svart 219 x x 200 Lockfyllning för VQ06 Modellnuer Materialtjocklek i Dimension i VQ06 P ,3 x st VQ06 P ,3 x st Lockfyllning i papp för att anpassa fyllanadsdjupet till rätt nivå. Försänkningsram V-12 RV svart st Försänkningsramen ökar utryet med upp till 30 i golvboxen för kontakter m.m. Flera ramar kan monteras under varandra. OBS! Inbyggnadsdjupet ökar lika mycket. Levereras i två halvor. Montageram Modellnuer Utvändig dimension Modellnuer Färg Installationsöppning UDM2 Q06 storlek x x st UDM3 Q06 storlek x x st Storlek 2 Storlek 3 Montageram för installation av golvbox VQ06 i ingjutningslådor storlek 2 eller 3. Passande ingjutningslådor på sida 8. Material: 4 galvaniserad plåt. Sida
21 Golvboxar i halogenfri plast Golvbox VR06 Modellnuer Färg Installationsöppning VR06 R grå Ø st VR06 R svart Ø st VR06 R grå Ø st VR06 R svart Ø st Golvbox med mattfläns för torrstädade golv, tillverkad av halogenfri plast. Enheten monteras direkt i ursparningar eller datagolv. I ingjutningslådor monteras golvboxen med montageram UDMx R06, se nedan. El-, data- och mediauttag (max 6 uttag) monteras i golvboxen med hjälp av 2 st apparatdosor GBV3, GBV2T eller GBV2D, se sidorna 46, 47 och 51. Fyllnadsdjup i locket 5 eller 12 avsett för matta, laminat, parkett m.m. Min. inbyggnadsdjup är 70 med 5 fyllningsdjup i locket. Min. inbyggnadsdjup är 77 med 12 fyllningsdjup i locket. Min. inbyggnadsdjup ger 36 utrye för stickproppar under stängt lock. Utryet kan ökas i steg om 6 upp till 54 om inbyggnadsdjupet medger det. Utvändig dimension: Installationsöppning: RAL 7011 grå RAL 9005 svart Ø 234 Ø 215 Lockfyllning för VR06 Modellnuer Materialtjocklek i Dimension i VR06 P1 1 Ø st VR06 P2 2 Ø st Lockfyllning i papp för att anpassa fyllanadsdjupet till rätt nivå. Försänkningsram V-12 RV svart st Försänkningsramen ökar utryet med upp till 30 i golvboxen för kontakter m.m. Flera ramar kan monteras under varandra. OBS! Inbyggnadsdjupet ökar lika mycket. Levereras i två halvor. Montageram Modellnuer Utvändig dimension Modellnuer Färg Installationsöppning UDM2 R06 storlek x 290 Ø st UDM3 R06 storlek x 360 Ø st Storlek 2 Storlek 3 Montageram för installation av golvbox VQ06 i ingjutningslådor storlek 2 eller 3. Passande ingjutningslådor på sida 8. Material: 4 galvaniserad plåt Sida 21
22 Golvbox i aluminium för torrstädade golv Golvbox i aluminium VAR12 R5 för torrstädade golv Modellnuer Installationsöppning i VAR12 R5 Ø st Golvbox med mattfläns, gjord i aluminium för torrstädade golv. Lock i aluminium med fyllnadsdjup 5 för matta eller dylikt. Enheten kan monteras direkt i ursparningar eller datagolv. I ingjutningslådor monteras golvboxen med montageram UDM3 R12. El-, data- och mediauttag (max 12 uttag) monteras i golvboxen med hjälp av upp till 3 st apparatdosor GBV4, GBV3T eller GBV3D, se sidorna 46, 47 och 51. Min. inbyggnadsdjup ger 36 utrye för stickproppar under stängt lock. Utryet kan ökas i steg om 6 upp till 54 om inbyggnadsdjupet medger det. Utvändig dimension: Ø 325 Installationsöppning: Ø 306 Min. inbyggnadsdjup är 70. OBS! levereransstart under 2:a året 2009 Lockfyllning i aluminium för golvbox VAR12 R5 Modellnuer Installationsöppning i VAR12 DA st Lockfyllning i aluminium avsedd för golvbox VAR12 R5 ovan, med durkplåtsmönster. Lockfyllning för VAR12 Modellnuer Material tjocklek i Dimension i VR12 P1 1 Ø st VR12 P2 2 Ø st Lockfyllning i papp för att anpassa fyllanadsdjupet till rätt nivå. Försänkningsram V-12 RV Modellnuer Färg V-12 RV Svart st Försänkningsramen ökar utryet med upp till 30 i golvboxen för kontakter m.m. Flera ramar kan monteras under varandra. OBS! Inbyggnadsdjupet ökar lika mycket. Levereras i två halvor. Montageram Modellnuer Utvändig dimension Installationsöppning UDM3 R12 storlek x 360 Ø st Montageram för installation av golvbox VAR12 R5 i ingjutningslåda storlek 3. Passande ingjutningslådor på sida 8. Material: 4 galvaniserad plåt. Sida
23 Bestyckade golvboxar Bestyckade golvboxar fyrkantiga Modellnuer Brunnar 230V vit Brunnar 230V orange Antal plåtar för data/media Installationsöppning Bestyckade golvbox med mattfläns för torrstädade golv, tillverkad av halogenfri plast. Bestyckning enligt tabellen ovan. OBS! data/media plåtarna är ohålade för håltagna data/media plåtar, se sida 51. Enheten monteras direkt i ursparningar eller datagolv. I ingjutningslåda monteras golvboxen med montageram, se nedan. Fyllnadsdjup i locket 5 avsett för matta, laminat m.m. Min. inbyggnadsdjup är 70 med 5 fyllningsdjup i locket. Min. inbyggnadsdjup ger 36 utrye för stickproppar under stängt lock. Utryet kan ökas i steg om 6 upp till 54 om inbyggnadsdjupet medger det. Färg: RAL 7011 grå E-nr VQ12 R5 G 4 st 4 st 3 st 244 x st VE09 R5 G 3 st 3 st 2 st 200 x st VQ06 R5 G 3 st - 2 st 200 x st Bestyckade golvboxar runda Modellnuer Brunnar 230V vit Brunnar 230V orange Antal plåtar för data/media Installationsöppning Bestyckade golvbox med mattfläns för torrstädade golv, tillverkad av halogenfri plast. Bestyckning enligt tabellen ovan. OBS! data/media plåtarna är ohålade för håltagna data/media plåtar, se sida 51. Enheten monteras direkt i ursparningar eller datagolv. I ingjutningslåda monteras golvboxen med montageram, se nedan. Fyllnadsdjup i locket 5 avsett för matta, laminat m.m. Min. inbyggnadsdjup är 70 med 5 fyllningsdjup i locket. Min. inbyggnadsdjup ger 36 utrye för stickproppar under stängt lock. Utryet kan ökas i steg om 6 upp till 54 om inbyggnadsdjupet medger det. Färg: RAL 7011 grå E-nr VR12 R5 G 4 st 4 st 3 st Ø st VR10 R5 G 3 st 3 st 3 st Ø st VR06 R5 G 3 st - 2 st Ø st Ingjutningslåda till golvboxarna ovan Modellnuer Höjdjustering N i Öppning i UDS x st Ingjutningslåda med skyddsplåt som byts mot montageram passande den golvbox som skall användas efter gjutning. Ingjutningslådan förses med röringångar UDS3 RE20-50 (beställs separat) för in/utgång. Röringång Modellnuer Material Dimension H x B x D UDS3 RE20-50 polyamid 54,5 x 398 x st Röringång av halogenfri plast med 6 st ingångar, avsedd för ingjutningslåda UDS3. Försedd med knock-outlock för rördimensionerna Ø20, Ø32, Ø40 eller Ø50. Röringången har en excentrisk form som tillåter att rören kan monteras dikt golv oavsett storlek. Montageramar till ingjutningslåda R06 Q06 R10 E09 R12 Q12 Modellnuer Golvbox Öppningshål i UDM3 R06 VR06 Ø st UDM3 R10 VR10 Ø st UDM3 R12 VR12 Ø st UDM3 Q06 VQ x st UDM3 E09 VE x st UDM3 Q12 VQ x st Montageramen väljs efter den golvbox som skall monteras i ingjutningslådan. Ersätter skyddsplåten som används vid gjutning. Material: 4 galvaniserad plåt Sida 23
24 Montageanvisning Montageanvisning för golvboxar i plast - Universell infästning i alla golvtyper. - Handtaget i locket ej löstagbart. - Fyllnadsdjup i locket 5 eller Justerbar höjdplacering av uttagen. - Böjligt kabelskydd både horisontellt och vertikalt. Montageanvisningen visas för Golvbox VR12, övriga lock monteras på saa sätt. Installation i ingjutningslåda Installation i datagolv Lägga golvmaterial Byt ut skyddslocket (efter gjutning) till passande montageram. Borra ett hål Ø 306 (tolerans +1 ) i golvskivan. Vid hårda golvmaterial som t.ex. trä, PVC eller sten, lämnas en viss expansionmån för materialet. Justera infästningsclipsen Justera golvboxen Fäst golvboxen Passa in golvboxen i hålet. Justera golvboxen enligt specifikation. Tänk på lockets öppningsriktning. Dra åt spännclipsen, använd bit PH2. Sida
25 Montageanvisning Demontering av runt lock Lösgör locket Vicka upp locket Montaget av golvboxen blir enklare om locket tas bort från ramen. Öppna locket och dra det framåt så att gångjärnet syns. Stick ner en mejsel mellan gångjärnets baksida och ramen. Böj mejseln framåt så att hullingen lossnar från gångjärnet. Vicka locket i sidled och dra samtidigt uppåt. Demontera fyrkantigt lock Lia fast golvmaterial Demontera ett fyrkantigt lock i öppet läge genom en cirkulär knyck kring fästet. Skär ut mattan exakt efter locket, lia fast det i lockets fördjupning. Använd ev. extra fyllning för att få rätt nivå. Montera apparatdosa Lossa apparatdosa Justera höjd på apparatdosa För lutande in apparatdosans ena tapp i hålet för önskad nivå. För därefter in andra tappen i motsvarande hål på motsatt sida. Lossa apparatdosan: Bänd in tungan med hjälp av en mejsel så att tungan släpper från perforeringen. Lossa apparatdosan och placera hullingen på önskad nivå. Kontrollera att dosan sitter i motsvarande hål på båda sidor. Montera apparatdosan igen. Justerbarhet Sida 25
26 Golvboxar i aluminium för våta golv IPX6 Golvbox VAN R12 DKRTUM RGS 9005 Golvkanal UK Golvbox VAN R12 DKRTTH RGS 9005 Montageram UDM3 R3 Röringång UDS RE Ingjutningslåda UDS Sida
27 - Golvboxar i aluminium för våta golv IP klass IPX6. I locket appliceras golvmaterial upp till 3 tjocklek t.ex. PVC, linoleum eller metall. - Lock och ram tillverkad i aluminium. - Upp till 12 er kan monteras i golvboxen. - Kabelutgången är designad för större laster. Golvbox VAN R12 DK3TTH 9005 RGS Golvbox VAN R12 DK3TUM RGS Speciallösning: Gravera locken i egen design Olika fyllningar med max 3 tjocklek Kabelutgång ZEA TUL Sida 27
28 Golvbox i aluminium för våtstädade golv Golvboxar för våtstädade rum i aluminium med kabelutgång i aluminium Golvbox VAN R12 DK.. Utvändig dimension: Ø 325 Fyllnadsdjup locket: 3 Installationsöppning: Ø 306 Max antal uttag: 12 st Golvbox för våtstädade golv för montage av kabelutgång i aluminium, IPX6. Modellnuer Färgade räfflor Maxhöjd på golvmaterial VAN R12 DKRTUM RGS st VAN R12 DKRTUM RGS 9005 svart st Golvbox med mattfläns, gjord i aluminium för våtstädade golv (IPX6). Lock i räfflad struktur av aluminium, med lock för kabelutgång. Kabelutgången beställs separat, se sida 31. OBS locket återanvänds på kabelutgången. Clips för infästning av golvboxen se sida 30. Boxen koer att ha det universella clipset fr.o.m El-, data- och mediauttag (max 12 uttag) monteras i golvboxen med hjälp av upp till 3 st apparatdosor GBV4, GBV3T eller GBV3D, se sidorna 46, 47 och 51. Min. inbyggnadsdjup ger 36 utrye för stickproppar under stängt lock. Utryet kan ökas i steg om 6 upp till 54 om inbyggnadsdjupet medger det. Utvändig dimension: Ø 325 Installationsöppning: Ø 306 Min. inbyggnadsdjup är 70. Golvbox för våtstädade golv för montage av kabelutgång i aluminium, IPX6. Modellnuer Fyllnadsdjup i locket Maxhöjd på golvmaterial VAN R12 DK3TUM RGS st Golvbox med mattfläns, gjord i aluminium för våtstädade golv (IPX6). Lock med fyllnadsdjup 3 i aluminium, med lock för kabelutgång. Kabelutgången beställs separat, se sida 31. OBS locket återanvänds på kabelutgången. Clips för infästning av golvboxen se sida 30. Boxen koer att ha det universella clipset fr.o.m El-, data- och mediauttag (max 12 uttag) monteras i golvboxen med hjälp av upp till 3 st apparatdosor GBV4, GBV3T eller GBV3D, se sidorna 46, 47 och 51. Min. inbyggnadsdjup ger 36 utrye för stickproppar under stängt lock. Utryet kan ökas i steg om 6 upp till 54 om inbyggnadsdjupet medger det. Utvändig dimension: Ø 325 Installationsöppning: Ø 306 Min. inbyggnadsdjup är 70. Sida
29 Golvbox i aluminium för våtstädade golv Golvboxar för våtstädade rum i aluminium med kabelutgång i plast Golvbox VAN R12 DK... Utvändig dimension: Ø 325 Fyllnadsdjup locket: 3 Installationsöppning: Ø 306 Max antal uttag: 12 st Golvbox för våtstädade golv med kabelutgång i halogenfri plast, IPX6. Modellnuer Färgade räfflor Maxhöjd på golvmaterial VAN R12 DKRTTH RGS st VAN R12 DKRTTH RGS 9005 svart st Golvbox med mattfläns, gjord i aluminium för våtstädade golv (IPX6). Lock i räfflad struktur av aluminium med integrerad kabelutgång i halogenfri plast. Kabelutgången är vänd nedåt när den inte utnyttjas, vilket betyder att inbyggnadshöjden blir minst 105. Clips för infästning av golvboxen se sida 30. Boxen koer att ha det universella clipset fr.o.m El-, data- och mediauttag (max 12 uttag) monteras i golvboxen med hjälp av upp till 3 st apparatdosor GBV4, GBV3T eller GBV3D, se sidorna 46, 47 och 51. OBS kabelutgången tar plats för stickproppar när den är vänd nedåt, det kan reducera antalet uttag i golvboxen. Min. inbyggnadsdjup ger 36 utrye för stickproppar under stängt lock. Utryet kan ökas i steg om 6 upp till 54 om inbyggnadsdjupet medger det. Utvändig dimension: Ø 325 Installationsöppning: Ø 306 Min. inbyggnadsdjup är 105. Golvbox för våtstädade golv med kabelutgång i halogenfri plast, IPX6. Modellnuer Fyllnadsdjup i locket Maxhöjd på golvmaterial VAN R12 DK3TTH 9005 RGS st Golvbox med mattfläns, gjord i aluminium för våtstädade golv (IPX6). Lock med fyllnadsdjup 3 i aluminium, med integrerad kabelutgång i halogenfri plast. Kabelutgången är vänd nedåt när den inte utnyttjas, vilket betyder att inbyggnadshöjden blir minst 105. Clips för infästning av golvboxen se sida 30. Boxen koer att ha det universella clipset fr.o.m El-, data- och mediauttag (max 12 uttag) monteras i golvboxen med hjälp av upp till 3 st apparatdosor GBV4, GBV3T eller GBV3D, se sidorna 46, 47 och 51. OBS kabelutgången tar plats för stickproppar när den är vänd nedåt, det kan reducera antalet uttag i golvboxen. Min. inbyggnadsdjup ger 36 utrye för stickproppar under stängt lock. Utryet kan ökas i steg om 6 upp till 54 om inbyggnadsdjupet medger det. Utvändig dimension: Ø 325 Installationsöppning: Ø 306 Min. inbyggnadsdjup är Sida 29
30 Tillbehör golvboxar i aluminium OBS! Golvboxar i aluminium för våtstädade golv använder olika clips för infästning. Fr.o.m 2010 koer det universella clipset att användas även här. Clips för ingjutningslåda Modellnuer Spännvidd infästnigsskruv Artikel nuer ZEO B1R sats Clips för infästning av golvboxar i aluminium i ingjutningslåda. Clips för skiva Modellnuer Spännvidd infästnigsskruv ZEO B2R sats Clips för infästning av golvboxar i aluminium i skiva med tjocklek Clips för skiva Modellnuer Spännvidd infästnigsskruv ZEO B3R sats Clips för infästning av golvboxar i aluminium i skiva med tjocklek Clips för i ursparningar Modellnuer ZES B0R sats Clips för infästning av golvboxar i aluminium i ursparningar. Sida
31 Tillbehör golvboxar i aluminium Kabelutgång Modellnuer Utvändig diameter i Invändig diameter i ZEA TUL st Kabelutgång i aluminium för golvboxar typ VAN R12...TUM RGS. 1. Ta bort locket i golvboxen (används igen som lock i kabelutgången). 2. Skruva dit kabelutgången. 3. Trä kablaget genom kabelutgången. 4. Skruva på locket i kabelutgången. Lock till kabelutgång Modellnuer Diameter Material ZE- TU GRAVUR 100 aluminium st Lock till kabelutgång i aluminium. OBS endast för extra beställning. Kan graveras enligt önskemål på begäran. Nyckel till lock Modellnuer För lock med hålavstånd Material WSS 65/70 65 / 70 plåt st Nyckel för att öppna/stänga lock ZE-TU. Montageram Modellnuer Utvändig dimension Installationsöppning UDM3 R12 storlek x 360 Ø st Montageram för installation av golvbox VAN12 i ingjutningslåda storlek 3. Passande ingjutningslåda på sida 8. Material: 4 galvaniserad plåt. Försänkningsram V-12 RV Modellnuer Färg V-12 RV Svart st Försänkningsramen ökar utryet med upp till 30 i golvboxen för kontakter m.m. Flera ramar kan monteras under varandra. OBS! Inbyggnadsdjupet ökar lika mycket. Levereras i två halvor. Exempel på montage av försänkningsram Sida 31
32 Golvbox för våtstädade golv Montageanvisning VAN R12 - Golvbox för våtstädade golv IPX6 med fyllning i locket upp till 3 t.ex. PVC, linoleum eller aluminium. - 3 st apparatdosor av typ GBV4, GBV3T eller GBV3D med upp till 12 er installeras. - Lock och ram är tillverkade i aluminium. - Kabelutgång i aluminium eller halogenfri plast. Plastutgången sitter i locket även när den inte används. Aluminiumutgången tål högre belastning.. Justera golvboxen Infästning av golvbox Täta golvboxen Justera golvboxen enligt specifikation. Tänk på lockets öppningsriktning. Dra åt spännskruvarna, använd bit PH2. Använd lämplig tätningsmassa på undersidan av mattflänsen. Ta bort locket Lossa locket Vicka upp locket Montaget av golvboxen blir enklare om locket tas bort från ramen. Öppna locket och dra det framåt så att gångjärnet syns. Stick ner en mejsel mellan gångjärnets baksida och ramen, böj mejseln framåt så att hullingen lossnar från gångjärnet. Vicka locket i sidled och dra samtidigt uppåt. Sida
33 Golvbox för våtstädade golv Montera apparatdosa (sida) Montera apparatdosa (mitten) Mått på lockets fyllning För lutande in apparatdosans ena tapp i hålet för önskad nivå. För därefter in andra tappen i motsvarande hål på motsatt sida. Montera de båda apparatdosorna på sidorna först, därefter centrumdosan på saa sätt. Utvändig Ø 293 Centrumhål alum.utgång = Ø 107,5 Centrumhål plastutgång = Ø 129,5 Lyft kabelutgång i halogenfri plast Vänd kabelutgång (halogenfri plast) Fäst kabelutgång (halogenfri plast) Stick i en mejsel eller dylikt längs perforeringen, bänd tills locket släpper. Dra upp mittdelen av kabelutgången vänd den 180 och tryck tillbaka den i hålet. Locket på golvboxen öppnas genom att ta handen i hålet och dra upp locket. Fäst kabelutgången (halogenfri plast) med de två medföljande skruvarna. Montera kablar Stäng kabelutgång (halogenfri plast) Öppna lock på kabelutgång i aluminium Öppna locket, dra kablarna genom kabelutgången. Vid stängning av locket, se till att tätningen är ren och hel. Skruva i kabelutgång i aluminium Stäng golvboxens lock försiktigt. Kabelutgångens lock stängs med en bajonettfattning. Golvboxen är nu skyddad för stänk upp till 30 enligt DIN Montera kablar Skruva upp locket på kabelutgången med nyckel till kabelutgång WSS65/70, lyft upp kabelutgången. Locket på golvboxen öppnas genom att ta handen i hålet och dra upp locket. Stäng kabelutgången Skruva i kabelutgången ZEA TUL 55 i gängorna på golvboxens lock. Öppna locket, dra kablarna genom kabelutgången. Vid stängning av locket, se till att tätningen är ren och hel. Stäng golvboxens lock försiktigt. Kabelutgångens lock skruvas på. Golvboxen är nu skyddad för stänk upp till Sida 33
34 Golvboxar i rostfritt Golvbox KER12 H23 BL Golvbox KER06 H23 TUM Golvkanal UK Golvbox KER12 H23 LE Kabelutgång ZEA TUL 55 Montageram UDM3 R12 Röringång UDS RE Ingjutningslåda UDS
35 Golvboxar i rostfritt Fyrkantiga 200 x 200 för max 6 er 244 x 244 för max 12 er Golvbox KEQ06 H23 BL Runda Ø 215 för max 6 er Ø 306 för max 12 er Justerbara höjder obs flänshöjden +30 skall adderas för att få inbyggnadsdjupet. Golvbox KEQ12 H23 TUM Fyllnadsdjup i locket 23 (flänshöjd = 30 ) Kabelutgångar i locket för torrstädade golv för våtstädade golv ingen (blindlock) IP-klassifierad IP-klassad IPX6 under 2:a halvåret 2009 Golvbox KEQ06 H23 BL 230V-uttag IDL2 2-SE 9016 Kabelutgång med graverat lock ZE- TU GRAVUR Golvbox KEQ06 H23 TUM
36 Översikt rostfria golvboxar Fyrkantiga golvboxar i rostfritt stål Golvbox KEQ12 K23 BL Golvbox KEQ12 K23 TUM Golvbox KEQ12 K23 LE Utvändig dimension: 243 x 243 Installationsöppning: 244 x 244 Utvändig dimension: 243 x 243 Installationsöppning: 244 x 244 Utvändig dimension: 243 x 243 Installationsöppning: 244 x 244 Fyllnadsdjup locket: 23 Max antal uttag: 12 st Fyllnadsdjup locket: 23 Max antal uttag: 12 st Fyllnadsdjup locket: 23 Max antal uttag: 12 st Runda golvboxar i rostfritt stål Golvbox KER12 K23 BL Golvbox KER12 K23 TUM Golvbox KER12 K23 LE Utvändig dimension: Ø 305 Installationsöppning: Ø 306 Utvändig dimension: Ø 305 Installationsöppning: Ø 306 Utvändig dimension: Ø 305 Installationsöppning: Ø 306 Fyllnadsdjup locket: 23 Max antal uttag: 12 st Fyllnadsdjup locket: 23 Max antal uttag: 12 st Fyllnadsdjup locket: 23 Max antal uttag: 12 st Fyrkantiga golvboxar i rostfritt stål Förstärkt golvbox HBKK Q405BL Förstärkt golvbox HBKK Q405TUM Utvändig dimension: 405 x 405 Installationsöppning: 406 x 406 Utvändig dimension: 405 x 405 Installationsöppning: 406 x 406 Fyllnadsdjup locket: 28 Max antal uttag: 12 st Fyllnadsdjup locket: 28 Max antal uttag: 12 st Sida
37 Översikt rostfria golvboxar Fyrkantiga golvboxar i rostfritt stål Golvbox KEQ06 K23 BL Golvbox KEQ06 K23 TUM Golvbox KEQ06 K23 LE Utvändig dimension: 199 x 199 Installationsöppning: 200 x 200 Utvändig dimension: 199 x 199 Installationsöppning: 200 x 200 Utvändig dimension: 199 x 199 Installationsöppning: 200 x 200 Fyllnadsdjup locket: 23 Max antal uttag: 6 st Fyllnadsdjup locket: 23 Max antal uttag: 6 st Fyllnadsdjup locket: 23 Max antal uttag: 6 st Runda golvboxar i rostfritt stål Golvbox KER06 K23 BL Golvbox KER06 K23 TUM Golvbox KER06 K23 LE Utvändig dimension: Ø 214 Installationsöppning: Ø 215 Utvändig dimension: Ø 214 Installationsöppning: Ø 215 Utvändig dimension: Ø 214 Installationsöppning: Ø 215 Fyllnadsdjup locket: 23 Max antal uttag: 6 st Fyllnadsdjup locket: 23 Max antal uttag: 6 st Fyllnadsdjup locket: 23 Max antal uttag: 6 st 2009 Sida 37
38 Bestyckning för rostfria golvboxar Bestyckningsmöjligheter rostfria golvboxar Fyrkantiga golvboxar Golvbox KEQ12... Golvbox KEQ06... Max antal uttag: 12 st (6 x ISL 2-SE) Apparatdosor: 3 x GBV4, GBV3T eller GBV3D (data) Max antal uttag: 6 st (2 x ISL 3-SE) Apparatdosor: 2 x GBV3, GBV2T eller GBV2D (data) Runda golvboxar Golvbox KER12... Golvbox KER06... Max antal uttag: 12 st (6 x ISL 2-SE) Apparatdosor: 3 x GBV4, GBV3T eller GBV3D (data) Max antal uttag: 6 st (2 x ISL 3-SE) Apparatdosor: 2 x GBV3, GBV2T eller GBV2D (data) Förstärkt fyrkantig golvbox Golvbox HBKK Q405 Max antal uttag: 12 st (6 x ISL 2-SE) Apparatdosor: 3 x GBV4, GBV3T eller GBV3D (data) Sida
39 Förstärkt rostfri golvbox Extra förstärkt golvbox HBKK Q405 Modelnuer Dimension Max. antal uttag HBKK Q405BL E44 utan kabelutgång st HBKK Q405TUM E44 med kabelutgång st Extra förstärkt golvbox med ingjutningslåda i rostfritt stål, avsedd för våtstädade golv. Finns både med och utan kabelutgång. Maxbelastning på luckan = N (~2 000 kg). Locket har ett fyllnadsdjup på 28 och är avsett att fyllas med parkett, sten eller dylikt. El, data och mediauttag (max 12 uttag) monteras i golvboxen med hjälp av upp till 3 st apparatdosor GBV4, GBV3T eller GBV3D, se sidorna 46, 47 och 51. Ben för installation av golvboxen beställs separat, se nedan. Hela en justeras i höjd så att flänsens överkant ligger i färdig golvnivå. Min. inbyggnadsdjup är 100 plus höjd på ingående rör eller kanaler. Ytter dimension: 405 x 405 Utvändig sarghöjd: 44 Fyllnadsdjup i locket: 28 Ben för nivåregleringt M12 Modellnuer Flänshöjd i Justeringsmöjlighet i ZE- NSSK K st ZE- NSSK K st ZE- NSSK K st Ben till rostfria uttagser, består av 4 skruvar (M12), låsmutter och infästningsbricka. Benen har ljudabsorbenter för att förhindra att ljud leds vidare i husstoen. Justeringsmöjlighetens intervall avser överkanten på boxen (= färdig golvnivå). Montageanvisning 1. Gänga i benen i uttagsens avsedda hylsor. 2. Grovjustera höjden. 2. Placera en i rätt position. 3. Fäst brickorna i underlaget. 4. Finjustera höjden. 5. Dra åt låsmuttrarna så benen låses Sida 39
40 Golvboxar rostfria Golvbox fyrkantig för torrstädade golv LE LR Modelnuer Flänshöjd (Fyllnadsdjup) Dimension Max. antal uttag KEQ12 K23/34,5 LE 34,5 (23) 244 x Q st KEQ06 K23/34,5 LE 34,5 (23) 200 x Q st KEQ12 K23/34,5 LR 34,5 (23) 244 x Q st KEQ06 K23/34,5 LR 34,5 (23) 200 x Q st Fyrkantig golvbox i rostfritt stål med pivot lucka för kabelutgång, avsedd för torrstädade golv. Maxbelastning på luckan = 1500N. LE = fyrkantig utgång LR = rund utgång Locket har ett fyllnadsdjup på 23 och är avsett att fyllas med parkett, sten eller dylikt. El, data och mediauttag monteras i golvboxen enligt KEQ12.. max 12 uttag i 3 apparatdosor GBV4, GBV3T eller GBV3D, sidorna 46, 47 och 51. KEQ06.. max 6 uttag i 2 apparatdosor GBV3, GBV2T eller GBV2D, sidorna 46, 47 och 51. Ben för installation av golvboxen beställs separat, se sida 42. Hela en justeras i höjd så att flänsens överkant ligger i färdig golvnivå. Min. inbyggnadsdjup är 100, det ger 36 utrye för stickproppar med stängt lock. Utryet kan ökas i steg om 6 upp till 54 om inbyggnadsdjupet medger det. Golvbox fyrkantig för våtstädade golv, IPX6. Modelnuer Flänshöjd (Fyllnadsdjup) Dimension Max. antal uttag KEQ12 K23/34,5 TUM 34,5 (23) 244 x Q st KEQ06 K23/34,5 TUM 34,5 (23) 200 x Q st Fyrkantig golvbox i rostfritt stål med lock för kabelutgång, avsedd för våtstädade golv. OBS! golvboxen levereras IP-klassad IPX6 från 2:a halvåret Kabelutgången beställs separat, se sida 43. Locket återanvänds på kabelutgången. Maxbelastning på luckan = 1500N. Locket har ett fyllnadsdjup på 23 och är avsett att fyllas med parkett, sten eller dylikt. El, data och mediauttag monteras i golvboxen enligt KEQ12.. max 12 uttag i 3 apparatdosor GBV4, GBV3T eller GBV3D, sidorna 46, 47 och 51. KEQ06.. max 6 uttag i 2 apparatdosor GBV3, GBV2T eller GBV2D, sidorna 46, 47 och 51. Ben för installation av golvboxen beställs separat, se sida 42. Hela en justeras i höjd så att flänsens överkant ligger i färdig golvnivå. Min. inbyggnadsdjup är 100, det ger 36 utrye för stickproppar med stängt lock. Utryet kan ökas i steg om 6 upp till 54 om inbyggnadsdjupet medger det. Golvbox fyrkantig för våtstädade golv, IPX6. Modelnuer Flänshöjd (Fyllnadsdjup) Dimension Max. antal uttag KEQ12 K23/34,5 BL 34,5 (23) 244 x Q st KEQ06 K23/34,5 BL 34,5 (23) 200 x Q st Fyrkantig golvbox i rostfritt stål utan kabelutgång, avsedd för våtstädade golv. OBS! golvboxen levereras IP-klassad IPX6 från 2:a halvåret Maxbelastning på luckan = 1500N. Locket har ett fyllnadsdjup på 23 och är avsett att fyllas med parkett, sten eller dylikt. El, data och mediauttag monteras i golvboxen enligt KEQ12.. max 12 uttag i 3 apparatdosor GBV4, GBV3T eller GBV3D, sidorna 46, 47 och 51. KEQ06.. max 6 uttag i 2 apparatdosor GBV3, GBV2T eller GBV2D, sidorna 46, 47 och 51. Ben för installation av golvboxen beställs separat, se sida 42. Hela en justeras i höjd så att flänsens överkant ligger i färdig golvnivå. Min. inbyggnadsdjup är 100, det ger 36 utrye för stickproppar med stängt lock. Utryet kan ökas i steg om 6 upp till 54 om inbyggnadsdjupet medger det. Sida
41 Golvboxar rostfria Golvbox rund för torrstädade golv LE LR Modelnuer Flänshöjd (Fyllnadsdjup) Dimension Max. antal uttag KER12 K23/35,5 LE 35,5 (23) Ø R st KER06 K23/35,5 LE 35,5 (23) Ø R st KER12 K23/35,5 LR 35,5 (23) Ø R st KER06 K23/35,5 LR 35,5 (23) Ø R st Rund golvbox i rostfritt stål med pivot lucka för kabelutgång, avsedd för torrstädade golv. Maxbelastning på luckan = 1500N. LE = fyrkantig utgång LR = rund utgång Locket har ett fyllnadsdjup på 23 och är avsett att fyllas med parkett, sten eller dylikt. El, data och mediauttag monteras i golvboxen enligt KEQ12.. max 12 uttag i 3 apparatdosor GBV4, GBV3T eller GBV3D, sidorna 46, 47 och 51. KEQ06.. max 6 uttag i 2 apparatdosor GBV3, GBV2T eller GBV2D, sidorna 46, 47 och 51. Ben för installation av golvboxen beställs separat, se sida 42. Hela en justeras i höjd så att flänsens överkant ligger i färdig golvnivå. Min. inbyggnadsdjup är 100, det ger 36 utrye för stickproppar med stängt lock. Utryet kan ökas i steg om 6 upp till 54 om inbyggnadsdjupet medger det. Golvbox rund för våtstädade golv, IPX6. Modelnuer Flänshöjd (Fyllnadsdjup) Dimension Max. antal uttag KER12 K23/35,5 TUM 35,5 (23) Ø R st KER06 K23/35,5 TUM 35,5 (23) Ø R st Rund golvbox i rostfritt stål med lock för kabelutgång, avsedd för våtstädade golv. OBS! golvboxen levereras IP-klassad IPX6 från 2:a halvåret Kabelutgången beställs separat, se sida 43. Locket återanvänds på kabelutgången. Maxbelastning på luckan = 1500N. Locket har ett fyllnadsdjup på 23 och är avsett att fyllas med parkett, sten eller dylikt. El, data och mediauttag monteras i golvboxen enligt KEQ12.. max 12 uttag i 3 apparatdosor GBV4, GBV3T eller GBV3D, sidorna 46, 47 och 51. KEQ06.. max 6 uttag i 2 apparatdosor GBV3, GBV2T eller GBV2D, sidorna 46, 47 och 51. Ben för installation av golvboxen beställs separat, se sida 42. Hela en justeras i höjd så att flänsens överkant ligger i färdig golvnivå. Min. inbyggnadsdjup är 100, det ger 36 utrye för stickproppar med stängt lock. Utryet kan ökas i steg om 6 upp till 54 om inbyggnadsdjupet medger det. Golvbox rund för våtstädade golv, IPX6. Modelnuer Flänshöjd (Fyllnadsdjup) Dimension Max. antal uttag KER12 K23/35,5 BL 35,5 (23) Ø R st KER06 K23/35,5 BL 35,5 (23) Ø R st Rund golvbox i rostfritt stål utan kabelutgång, avsedd för våtstädade golv. OBS! golvboxen levereras IP-klassad IPX6 från 2:a halvåret Maxbelastning på luckan = 1500N. Locket har ett fyllnadsdjup på 23 och är avsett att fyllas med parkett, sten eller dylikt. El, data och mediauttag monteras i golvboxen enligt KEQ12.. max 12 uttag i 3 apparatdosor GBV4, GBV3T eller GBV3D, sidorna 46, 47 och 51. KEQ06.. max 6 uttag i 2 apparatdosor GBV3, GBV2T eller GBV2D, sidorna 46, 47 och 51. Ben för installation av golvboxen beställs separat, se sida 42. Hela en justeras i höjd så att flänsens överkant ligger i färdig golvnivå. Min. inbyggnadsdjup är 100, det ger 36 utrye för stickproppar med stängt lock. Utryet kan ökas i steg om 6 upp till 54 om inbyggnadsdjupet medger det Sida 41
