1 UV RAPPORT 2013:112 ARKEOLOGISK UTREDNING Lämningar från historisk tid i Örnäs Uppland; Upplands-Bro kommun; Västra Ryd socken; Örnäs 9:1 Wivianne Bondesson och Cecilia Grusmark

2

3 UV RAPPORT 2013:112 ARKEOLOGISK UTREDNING Lämningar från historisk tid i Örnäs Uppland; Upplands-Bro kommun; Västra Ryd socken; Örnäs 9:1 Dnr Wivianne Bondesson och Cecilia Grusmark

4 Riksantikvarieämbetet, Arkeologiska uppdragsverksamheten (UV) UV Mitt Kontoret i Hägersten: Instrumentvägen HÄGERSTEN Fax: Kontoret i Uppsala: Portalgatan UPPSALA Fax: Tel.: e-post: uvmitt@raa.se e-post: fornamn.efternamn@raa.se Riksantikvarieämbetet UV Rapport 2013:112 Kartor ur allmänt kartmaterial, Lantmäteriet Gävle Medgivande I 2012/0744. Kartor är godkända från sekretessynpunkt för spridning. Bildredigering Karlis Graufelds Layout Åsa Östlund Tryck/utskrift Elanders Sverige AB, 2013

5 Innehåll Sammanfattning 6 Inledning 6 Antikvarisk bakgrund 6 Arkeologisk potential inför utredningen 6 Målsättning 6 Metod 7 Resultat 7 Fasta fornlämningar 7 Övriga kulturhistoriska lämningar 7 Bevakas 8 Utgår 8 Referenser 8 Kartor 8 Administrativa uppgifter 9 Bilagor 1. Objekttabell 9 2. Schakttabell 10 Figurer 1. Utredningsområdet markerat på utdrag ur Topografiska kartan. Skala 1: Resultatkarta över utredningsområdet med objekt markerade på utdrag ur Ekonomiska kartan. Skala 1: Objektkarta över utredningsområdet med objekt och schakt markerade. Baserad på Ekonomiska kartan. Skala 1: Rektifiering av ägomätning från år Av Helen Grenler Detalj av rektifiering av ägomätning från år 1702 med fokus på objekt 8. Av Helen Grenler...15

6 På uppdrag av Länsstyrelsen i Stockholms län har Riksantikvarieämbetet, Arkeologiska uppdragsverksamheten, UV Mitt genomfört en arkeologisk utredning i Örnäs, Västra Ryd socken, Upplands-Bro kommun i Uppland. Utredningen resulterade i tre övriga kulturhistorisk lämning, tre boplatslägen samt ett läge baserat på uppgift i karta från år De fyra sistnämnda objekten utgick då de inte uppvisade några förhistoriska indikationer vid utredningsgrävningen. Även Västra Ryd 2:1 besiktigades. Sammanfattning På uppdrag av Länsstyrelsen i Stockholms län har Riksantikvarieämbetet, Arkeologiska uppdragsverksamheten, UV Mitt genomfört en arkeologisk utredning i Örnäs, Västra Ryd socken, Upplands-Bro kommun i Uppland. Utredningen resulterade i tre övrig kulturhistorisk lämning, tre boplatslägen samt ett läge baserat på uppgift i karta från år Västra Ryd 2:1 besiktigades. De fyra sistnämnda objekten utgick då de inte uppvisade några förhistoriska indikationer vid utredningsgrävningen. Inledning På uppdrag av Länsstyrelsen i Stockholms län har Riksantikvarieämbetet, Arkeologiska uppdragsverksamheten, UV Mitt genomfört en arkeologisk utredning etapp 1 och 2 inom del av fastigheten Örnäs 9:1 m.fl., Västra Ryd socken, Upplands-Bro kommun, Uppland. Utredningen sker inför detaljplan Stockholm Väst Logistikområde. Utredningsområdet är ca 0,7 km 2 stort. Det utgörs av skogklädda, omväxlande större och mindre morän- och bergshöjder med f.d. odlingsmark i de lägre delarna. Höjden över havet varierar mellan 20 och 35 meter. Antikvarisk bakgrund Området inventerades första gången år 1951 och revideringsinventerades år Inom utredningsområdet fanns sedan tidigare en lokal registrerad i Fornminnesregistret (FMIS), Västra Ryd 2:1. Objektet utgörs av en fornlämningsliknande lämning/källargrop, se nedan. Arkeologisk potential inför utredningen Utredningsområdets arkeologiska potential utgjordes framför allt av möjligheten att hitta boplatser från den befolkning som fanns i området under mellanneolitisk tid och framåt. Målsättning Den övergripande målsättningen vid en särskild arkeologisk utredning är att lokalisera och fastställa fornlämningar. Vid inventering av fornlämningar noteras ovan mark synliga lämningar samt gynnsamma lägen för boplatser. Status för eventuella boplatslägen fastställs genom utredningsgrävningar. På ett vidare plan syftar utredningen till att underlätta planprocessen så att man kan undvika, alternativt minimera ingrepp i fornlämningar. Följande mer specifika målsättningar för det aktuella området kunde urskiljas: Identifiera boplatser från neolitisk tid och framåt. Inventeringen ska också redovisa för utmarksområden typiska lämningar såsom torp, kolmilor och tjärdalar. 6 Lämningar från historisk tid i Örnäs

7 Metod Arbetet inleddes med en kort genomgång av bakgrundsmaterial som excerptpärm, befintliga historiska kartor och geologiska kartan. De äldsta historiska kartorna har rektifierats. Inventering i fält varvid nya och möjliga fornlämningar identifierades. Dessa har beskrivits kortfattat och mätts in med DGPS. Utredningsgrävning av möjliga fornlämningar, här boplatslägen och ett torpläge, har utförts med hjälp av traktorgrävare varvid schakt tagits upp ner till anläggningsförande alternativt orörd nivå. Vid boplatslägena finrensades ytan för hand. Efter dokumentation och inmätning lades schakten igen. Sammanställning och analys av resultaten presenteras i denna rapport. Resultat Utredningen resulterade i fyra övriga kulturhistoriska lämningar, tre boplatslägen samt ett läge baserat på uppgift i karta från år Västra Ryd 2:1 besiktigades. De fyra sistnämnda objekten utgick då de inte uppvisade några förhistoriska indikationer vid utredningsgrävningen. Fasta fornlämningar Inga nya fasta fornlämningen påträffades inom utredningsområdet. Övriga kulturhistoriska lämningar Fyra objekt har klassats som övriga kulturhistoriska lämningar. Ett röjningsröse, objekt 2, låg något uppdraget på ett skogbeväxt impediment i områdets sydöstra del. Röset låg en bit ifrån sentida åkermark och troligen en rest av en äldre generations åkerbruk, varför det föreslås erhålla status som övrig kulturhistorisk lämning. En källargrund, objekt 4, kunde noteras intill vad som på häradskartan markerats som Hagalund. Lämningar efter någon annan bebyggelse kunde inte återfinnas utan har troligen odlats bort under senare tid. I den västra delen av området påträffades intill ett övergivet hus, på bebyggelseenheten Qvarntorp, ett gränsmärke i form av ett femstenarör, objekt 5. Gränsmärket, liksom bebyggelseenheten, återfinns på en geometrisk avmätning från år Bebyggelseenheten har fortfarande stående byggnader i form av ett boningshus och uthus, varför de per definition inte utgör fast fornlämning trots att de idag står övergivna. Västra Ryd 2:1 är registrerad i Fornsök som övrig kulturhistorisk lämning/fornlämningsliknande lämning/källargrop med tveksamhet då den enligt anteckning liknar en tjärdal men inget kol kunde återfinnas. Då vi provstack i lämningen påträffades kol, vilket stärker bedömningen av den som en tjärdal. Lämningar från historisk tid i Örnäs 7

8 Bevakas Objekt 7 är en bebyggelselämning bestående av en husgrund, en källargrund samt ett uthus. Bebyggelsen ligger inte mer än 75 m från läget för torpet Skuggan på 1702 års karta, men kan inte återfinnas på någon av de kartor som finns över området. Lämningarna upptäcktes i samband med utredningen, men verkar ligga precis utanför detaljplaneområdet. Förslagsvis bör man kontrollera med kommunen att gränsen för området går i åkerdiket, för då berörs inte lämningen. Lämningen föreslås registreras i Fornsök (FMIS) som bevakningsobjekt, då det i det här läget inte går att fastställa dess status. Utgår Fyra av objekten, (objekten 1, 3, 6 och 8), utgår då det inte uppvisade några förhistoriska indikationer vid utredningsgrävningen. Tre boplatslägen valdes ut, objekt 1, 3 och 6. Dessa ligger på höjder mellan 25 och 30 m ö.h. och förmodades kunna innehålla spår efter boplatser från neolitisk/gropkeramisk tid. Gemensamt för objekten är att de ligger i fina topografiska lägen i skogsmark på uddar respektive i en gip. Objekt 3, ska tilläggas, är omgivet av ett flertal oregelbundna röjningsrösen, som antingen hör till sentida åkerbruk eller har samband med torpet Skuggan i sydväst. Objekt 8 är läget för torpet Skuggan enligt uppgift på geometrisk avmätning från år Marken har varit uppodlad och är idag planterad med småtall, varför inga byggnadsrester går att upptäcka i ytan. Platsen utredningsgrävdes för att utröna om där fanns några lämningar bevarade under mark. Objekten kan markeras i FMIS som Uppgift om. Objekten 1, 3 och 6 utredningsgrävdes med sammanlagt tio maskingrävda schakt. Det förmodade torpläget utredningsgrävdes med sammanlagt 13 maskingrävda schakt. Referenser Kartor Ägoutbyte år 1867, 01-väy-37 Örnäs ägomätning år 1702, (Uppsala Län) B82-20:1 Häradskartan, J Ekonomiska kartan år 1951, J133-11i0b71 8 Lämningar från historisk tid i Örnäs

9 Administrativa uppgifter Riksantikvarieämbetets dnr: Länsstyrelsens dnr: Projektnummer: Undersökningstid: 15 och 19 april samt 5 8 augusti Projektgrupp: Projektledare Cecilia Grusmark och Wivianne Bondesson, arkeolog Reidar Magnusson samt systemförvaltare Helen Grenler från UV Mitt. Underkonsulter: BHMAB Exploateringsyta: 0,7 km 2. Läge: Ekonomiska kartan, blad 11I0b Lejondal. Koordinatsystem: Sweref 99 TM. Koordinater för undersökningsytans sydvästra hörn: E , 92, N ,47. Höjdsystem:. Dokumentationshandlingar som förvaras i Antikvarisk-topografiska arkivet (ATA), RAÄ, Stockholm: Fynd: Fynden har inte sparats. Bilagor Bilaga 1. Objekttabell Objekt nr/ RAÄ nr Beskrivning Statusförslag Kommentar 1 Boplatsläge ca m stort (N S). Beläget på en forntida udde som sträcker sig mot N. Skogsmark, blandskog m ö.h. 2 Röjningsröse. 5 3 m stort (NV SO) och 0,4 m högt, av 0,2 1 m stora stenar, rundade men någon eventuellt sprängd. Skogsmark, blandskog. 25 m ö.h. 3 Boplatsläge ca m stort (N S). Beläget på en forntida udde som sträcker sig mot N. Omgivet av ett flertal oregelbundna röjnings rösen. Skogsmark, blandskog, delvis f.d. odlingsmark. 25 m ö.h. 4 Husgrund, historisk tid. Källargrund. Ca 12 8 m stor (NV SO) och 2,5 m dj. Ingång från SÖ. Bebyggelse på karta från 1865 samt häradskartan. Resten av bebyggelsen troligen bortodlad och inga rester av grunder kunde återfinnas. Skogsmark, blandskog. 25 m ö.h. 5 Gränsmärke. Femstenarör. Postament ej synligt. Hjärtsten, 0,8 m hög, 0,5 m bred och 0,3 m tjock. Omgiven av tre visarstenar, den södra saknas. Norra stenen är 0,4 m stor, de östra och västra stenarna är 0,3 m stora. Finns på karta från år Tomtmark. 30 m ö.h. 6 Boplatsläge, m markerat på karta (Ö V) vid N mynning av pass (NNV SSÖ). Hela passet har utredningsgrävts. Skogsmark, övervägande barrskog. 25 m ö.h. 7:1 3 Lägenhetsbebyggelse bestående av tre husgrunder: 1. Källargrund. 6 4 m stor (Ö V) och 1,2 m djup, av 0,5 1,2 m stora stenar. Kallmurad, med öppning åt Ö och husgrund som ligger ca 12 m längre åt Ö. Mycket raserad, men stick med sond visar ett djup på ca 2,5 m. Beväxt med mossa och ett par lövträd. 2. Torplämning, husgrund, 11 8 m stor (N S) med 0,4 0,5 m hög stenfot av, 0,4 1 m stora stenar. Spisröse i NÖ 3 m i diameter och 0,5 m hög av 0,3 0,7 m stora stenar. Bevuxen med mossa, en tall samt ett femtal lövträd. 3. Ev. uthusgrund, 5 4 m stor (NÖ SV) med 0,3 0,5 m hög stenfot av 0,3 1 m stora stenar. Belägen ca 12 m Ö om källargrund längs dikeskant. Bevuxen med mossa och ett par lövträd. Skogsmark, blandskog m ö.h. 8 Lägenhetsbebyggelse. Läget för torpet Skuggan enligt uppgift på geometrisk avmätning från år 1702, men inte senare. Tidigare åkermark, nu ung tallplantering m ö.h. Ej fornlämning Övrig kulturhistorisk lämning Ej fornlämning Övrig kulturhistorisk lämning Övrig kulturhistorisk lämning Ej fornlämning Bevakas Ej fornlämning. Uppgift om. Utgår. Utredningsgrävd med 6 schakt. Tydligt sentida Utgår. Utredningsgrävd med 3 schakt. Tydligt sentida Belägen i befintlig gräns Utgår. Utredningsgrävd med 1 schakt. Belägen utanför området. Utredningsgrävd med 13 schakt. Lämningar från historisk tid i Örnäs 9

10 Bilaga 2. Schakttabell S nr/pg nr Obj. nr Beskrivning Anläggningar och fynd S ,7 m stort (SV NÖ) och 0,2 m djupt. Torv 0,05 0,1 m tjockt följt av silt 0,05 och under det siltig morän. med 0,05 0,1 m stora stenar. I sydväst kom morän i dagen under silten men kunde bara anas i nordöst. S ,5 3 m stort (NV SÖ)och 0,15 0,2 m djupt. Torv 0,05 0,1 m tjockt följt av silt 0,05 och under det siltig morän med rikligt med 0,05 0,5 m stora stenar, särskilt i norr. S 3 1 7,5 1,2 2,5 m stort (NNV SSÖ) och 0,15 2 m djupt. Torv 0,05 0,1 m tjockt följt av silt 0,05 m tjockt och under det siltig morän med rikligt med 0,05 1 m stora stenar. S ,5 m stort (Ö V) och 0,15 0,2 m djupt. Torv 0,05 0,1 m tjockt följt av silt 0,05 m tjockt och under det siltig morän med rikligt med 0,05 1m stora stenar. S 5 1 4,5 2,5 m stort (N S) och 0,2 0,3 m djupt. Torv 0,05 0,1 m tjockt följt av silt 0,05 m tjockt och under det siltig morän med rikligt med 0,08 0,2 m stora stenar. S ,5 m stort (NNV SSÖ) och 0,15 0,2 m djupt. Torv 0,05 0,1 m tjockt följt av silt 0,05 m tjockt och under det siltig morän m måttligt med 0,05 1 m stora stenar, störst i väster. S 7 8 3,5 2,5 m stort (NNV SSÖ) och 0,3 0,4 m djupt. Ploglager 0,3 m tjockt, sen silt. Enstaka 0,1 m stora stenar. S 8 8 3,5 2,5 m stort (V Ö) och 0,3 0,5 m djupt. Ploglager 0,3 0,4 m tjockt sen silt/lera. 1 sten ca 1 m stor. tegel. S 9 8 3,5 2,5 m stort (NÖ SV) och 0,4 m djupt. Ploglager 0,35 meter tjockt, sen lera med någon sten 0,01 0,2 m stor. S ,5 m stort (NV SÖ) och 0,1 0,15 m djupt. Ploglager 0,1 0,15 m tjockt sen fin slät häll som täckte större delen av schaktet utom en del i öster. S ,5 2,5 m stort (NV SÖ) och 0,35 0,4 m djupt. Ploglager 0,3 m tjockt sen siltig lera med enstaka småsten, en 0,6 m stor sten. S ,5 m stort (Ö V) och 0,45 m djupt. Ploglager 0,3 m tjockt sen sandig morän med måttligt med småsten upp till 0,1 m stora. S ,5 2,5 m stort (SSÖ NNV) och 0,5 m djupt. Ploglager 0,45 m tjockt, lerigt mot botten, sen lera. S ,5 m stort (VSV ÖNÖ) och 0,45 m djupt. Ploglager 0,4 m tjockt sen lera med någon småsten < 0,1 m st. S ,5 m stort (NNÖ SSV) och 0,45 m djupt. Ploglager ca 0,4 m tjockt sen lera med enstaka 0,1 m stora stenar. Tegel påträffades centralt i schaktets längdriktning i dess sydvästra del. 1 kvarts. Kol påträffades. tegel tegel tegel tegel. Fynd av kalkhaltig sten, möjligen smält material tegel. inslag av tegel. tegel. tegel. S ,5 2,5 m stort (N S) och 0,45 m djupt. Ploglager 0,4 m tjockt sen lera. tegel. S ,5 m stort (Ö V) och 0,4 m djupt. Ploglager 0,35 m tjockt sen hårt packad siltig lera. S m stort (Ö V) och 0,5 m djupt. Ploglager 0,45 m tjockt, sen lerig silt med grus och småsten. tegel med inslag av kol. S ,5 2,5 m stort (Ö V) och 0,55 m djupt. Ploglager 0,45 m tjockt sen siltig lera med tegel. enstaka tegel. S ,2 4 m stort (NV SÖ) bananformat, och 0,2 0,3 m djupt. Torv 0,1 m tjockt, sen silt med enstaka småsten och block samt spridd skärvig sten i S delen, därunder lera. S ,5 2,5 m stort (SÖ NV) och 0,2 0,3 m djupt. Torv 0,1 m tjockt som överlagrar 0,2 m silt som ligger ovanpå den underliggande moränen med rikligt med småsten, 0,02 0,2 m stora. Häll SÖ. S ,5m (N S) bananformat, och 0,2 0,3 m djupt. Torv 0,05 0,1 m tjockt sen silt med måttligt med småsten och enstaka upp till 1 m stora stenar i S delen. Häll i S. S ,6 4,5 m stort (NV SÖ) och ca 0,3 m djupt. Ett 0,05 0,1 meters torvskikt ovanpå 0,15 meters lager av silt med ställlvis rikligt med sten 0,02 1 m stora, ställvis glest. Vid passkrönet innehöll schakten större mängd av block och mitt på krönet grävdes 4 meter av schaktet inte i botten då block och rötter hindrade undersökning. Fynd av porslin, fältspat och kol. Kol från sentida brand påträffades. Fynd av kol, små bitar av kvarts oms det var oklart om de var slagna. 10 Lämningar från historisk tid i Örnäs

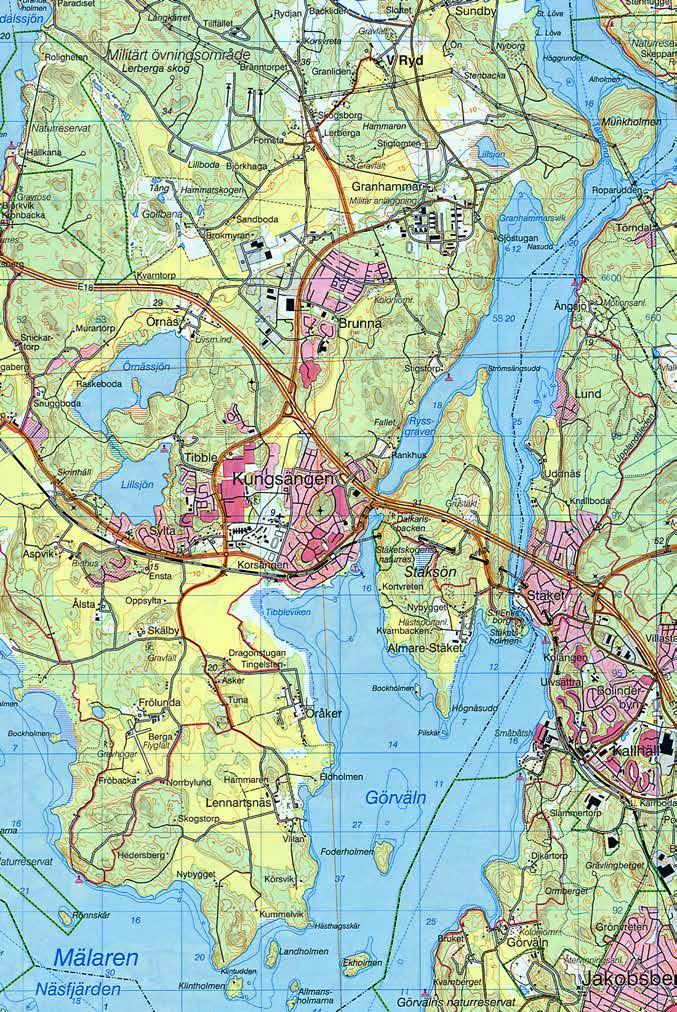

11 Figur 1. Utredningsområdet markerat på utdrag ur Topografiska kartan blad 11ISV. Skala 1: Lämningar från historisk tid i Örnäs 11

12 P P P P Brokmyran Tjärframställningsplats Västra Ryd 7:1 X P P P P P P P Obj. 2 Obj. 7:1 3 Västra Ryd 2:1 P P P P P P P P P Obj. 4 ÖRNÄS Y GARPEBODA Obj. 8 P Västra Ryd 168:1 Utredningsområde Övrig kulturhistorisk lämning Bevakningsobjekt Uppgift om Övrig kulturhistorisk lämning enligt FMIS Västra Ryd 157:1 2 Kvarntorp Obj. 5 P P P P P P P P P P P P P Västra Ryd 96:1 Figur 2. Resultatkarta över utredningsområdet med objekt markerade på utdrag ur Ekonomiska kartans blad 11I 0b. Skala 1:6 000 Örnäs Y X m

13 Y P P P P P P P P P P P P P P P P P P P P P Utredningsområde Övrig kulturhistorisk lämning Bevakningsobjekt Uppgift om Objekt, ej fornlämning Schakt Övrig kulturhistorisk lämning enligt FMIS P P P P Obj. 6 S23 Obj. 4 P P P P P P P P P P P P P P P P P Obj. 3 Västra Ryd 2:1 Figur 3. Objektkarta över utredningsområdet med objekt och schakt markerade på utdrag ur Ekonomiska kartans blad 11I 0b. Skala 1: S20 Obj. 2 Obj. 8 S6 S21 S18 S19 S17 S22 S7 S9 S8 S11 S12 S10 S16 S15 S13 S14 S4 S5 S3 S2 S1 Obj. 1 Obj. 7:3 Obj. 7:1 Obj. 7:2 X ÖRNÄS Y X m

14 Utredningsområde Övrig kulturhistorisk lämning Bevakningsobjekt Uppgift om Övrig kulturhistorisk lämning enligt FMIS Västra Ryd 168:1 Västra Ryd 7:1 Figur 4. Rektifiering av ägomätning från år Av Helen Grenler. Obj. 2 Obj. 4 Obj. 8 Obj. 7:1 3 Västra Ryd 2:1 Y X m Västra Ryd 96:1 Västra Ryd 157:1 2 Obj. 5 Y X

15 Y Obj. 7:1 3 Obj. 8 Obj. 2 X m Y X Figur 5. Detalj av rektifiering av ägomätning från år 1702 med fokus på objekt 8. Av Helen Grenler. Utredningsområde Övrig kulturhistorisk lämning Bevakningsobjekt Uppgift om Schakt
