1 uv mitt, rapport 2009:21 arkeologisk UTREDNING, etapp 1 och 2 Hedlandet och Södra Skogen Södermanland, Kärnbo socken, Stora Sundby 4:3, Hedlandet 1:79, Södra Skogen 1:43 Henrik Runeson

2

3 uv mitt, rapport 2009:21 arkeologisk utredning, etapp 1 och 2 Hedlandet och Södra Skogen Södermanland, Kärnbo socken, Stora Sundby 4:3, Hedlandet 1:79, Södra Skogen 1:43 Dnr Henrik Runeson

4 Riksantikvarieämbetet Avdelningen för arkeologiska undersökningar UV Mitt Instrumentvägen HÄGERSTEN Tel Fax Riksantikvarieämbetet UV Mitt, rapport 2009:21 ISSN Kart- och ritmaterial Karlis Graufelds Kartor ur allmänt kartmaterial, Lantmäteriverket, Gävle. Dnr L1999/3 Fig. 1 4 är godkända från sekretessynpunkt för spridning. Lantmäteriverket (dnr /2186). Utskrift EO Grafiska, Stockholm 2009

5 Innehåll Sammanfattning...4 Inledning...4 Bakgrund...4 Målsättning...4 Metod...5 Genomförande...5 Resultat...5 Etapp Etapp Referenser...6 Administrativa uppgifter...7 Bilagor Schakttabell Provruttabell...9 Figurer 1. Utredningsområdet markerat på utdrag av Topografiska kartan. Skala 1: Utredningsområdet med markerade objekt, schakt och provgropar utmärkta på utdrag ur digitala Fastighetskartan. Skala 1: Norra delen av utredningsområdet, med objekt, schakt och provrutor markerat på utdrag ur digitala Fastighetskartan. Skala 1: Södra delen av utredningsområdet, med objekt, schakt och provrutor markerade på utdrag ur digitala Fastighetskartan. Skala 1:

6 Vid Hedlandet sydväst om Mariefred och omedelbart söder om E20, i Södermanland, har en arkeologisk utredning, etapp 1 och 2, har utförts av Riksantikvarieämbetet, Avdelningen för arkeologiska undersökninngar, UV Mitt. Inga fornlämningar var tidigare kända inom området, men nivåerna över havet skulle kunna innebära goda lägen för stenåldersboplatser. Inga boplatser eller andra fornlämningar framkom dock vid utredningen. Sammanfattning En arkeologisk utredning, etapp 1 och 2, har utförts inom en 44 hektar stor yta strax öster om Läggesta söder om E20 i Södermanland. Inga fornlämningar var tidigare kända inom området. Vid utredningens första etapp, inventeringen, pekades fem platser ut, där förutsättningar bedömdes finnas för att lokalisera spår efter aktiviteter från stenålder. Den följande utredningsgrävningen resulterade dock inte i något av antikvariskt intresse. Inga kända fornlämningar ligger alltså inom området. Inledning Som ett led i planerna att använda ett område för bland annat industriändamål och handel bedriver Strängnäs kommun ett detaljplanearbete inom delar av fastigheterna Stora Sundby 4:3, Hedlandet 1:79 och Södra Skogen 1:43, sydväst om Mariefred. Länsstyrelsen i Södermanlands län beslutade därför att en arkeologisk utredning skulle genomföras inom det aktuella området. Enligt länsstyrelsens kravspecifikation skulle utredningen avgöra om tidigare ej kända fornlämningar finns i området. Den arkeologiska utredningen har omfattat en mindre bakgrundsanalys, fältinventering, utredningsgrävning och rapportsammanställning. Fältarbetet, utgjordes av en inventering, etapp 1, och en utredningsgrävning, etapp 2, och kom att utföras i under sammanlagt fem dagar i mars april Bakgrund Utredningsområdet var totalt cirka 44 hektar stort, varav en 16 hektar stor yta i söder ligger inom ett område som på 1990-talet var berördes av en utredning för Svealandsbanan (Luthander 1993). Denna del av området skulle enligt länsstyrelsens kravspecifikation utredas mer översiktligt. Den yta som omfattas av utredningen består av ett bergigt skogsområde där inga tidigare fornlämningar är kända. Vid anläggandet av Svealandsbanan borttogs dock lämningarna efter ett torp, RAÄ 169. Cirka 1 kilometer väster om utredningsområdet är dalen vid Läggesta belägen. Till skillnad från det nu aktuella området är den tidigare kända fornlämningsmiljön där rik med framför allt gravar från järnålder. Inom exploateringsområdet, vilket ligger på nivåer mellan 45 och 65 meter över havet, fanns dock förutsättningar att lokalisera boplatser från äldre stenålder, då landskapet utgjordes av en skärgård. Senare tiders verksamheter kunde dock också ha satt spår i landskapet, med tanke på närheten till den förhållandevis välbefolkade bygden. Målsättning Målsättningen med utredningen var att fastställa förekomster av fornlämningar inom exploateringsområdet. Därmed ges möjlighet att styra undan, alternativt minimera, skador och ingrepp i dem som kan uppstå i samband med det planerade arbetsföretaget. För det aktuella området har följande mer specifika målsättningar varit att lokalisera boplatser från stenålder. 4 Hedlandet och Södra Skogen

7 Metod En litteratur-, kart- och arkivstudie gjordes i syfte att få fram kompletterande fornlämningsindikerande uppgifter. Fältinventering, vilken består av en noggrann okulär besiktning av exploateringsområdet och omedelbart intilliggande mark (för att kunna bedöma om det finns fornlämningar som kan ha en dold fortsättning in i exploateringsområdet). Sökschaktgrävning med traktorgrävare inom områden som på grundval av ovanstående moment kan misstänkas innehålla fornlämningar eller har osäker status. I de fall maskin inte kunde nå fram till områden handgrävdes 0,5 0,5 meter stora provrutor. Genomförande I fält inleddes arbetet med en inventering av exploateringsområdet och omedelbart intilliggande mark. Här kom sedan fem objekt i form av boplatslägen, det vill säga topografiskt gynnsamma lägen för stenåldersboplatser, att pekas ut. I följande steg, etapp 2, grävdes sökschakt med traktorgrävare. De maskingrävda schakten grovrensades med fyllhammare och finrensades i vissa fall med skärslev. Vid de boplatslägen som inte var möjliga att nå med grävmaskin, grävdes 0,5 meter stora provrutor för hand. Etapp 1 utfördes 31 mars 1 april av Henrik Runeson, UV Mitt, medan den därpå följande utredningsgrävningen (etapp 2) gjordes april av Henrik Runeson och Pehr Lindholm. Resultat Etapp 1 Vid utredningens etapp 1 kom totalt fem objekt i form av boplatslägen att pekas ut. Samtliga av dessa bedömdes ha förutsättningar att rymma boplatser från stenålder. Dessa platser valdes ut med hänsyn taget till det topografiska läget i en tänkt mesolitisk skärgårdsmiljö. Tabell 1. Objekt i form av boplatslägen. Objektnr Typ Status Nästa steg 1 Boplatsläge Möjlig fornlämning Utredningsgrävning 2 Boplatsläge Möjlig fornlämning Utredningsgrävning 3 Boplatsläge Möjlig fornlämning Utredningsgrävning 4 Boplatsläge Möjlig fornlämning Utredningsgrävning 5 Boplatsläge Möjlig fornlämning Utredningsgrävning Etapp 2 Tre av de fem boplatslägena var möjliga att nå med grävmaskin och där upptogs totalt 20 sökschakt. Två av lägena gick dock inte att nå med maskin varför sammanlagt 36 provrutor där kom att undersökas för hand. Hedlandet och Södra Skogen 5

8 Tabell 2. Objekten (de fem boplatslägena) och resultatet efter utredningsgrävningen. Objektnr 1 Boplatsläge (stenålder) Typ Beskrivning Status 2 Boplatsläge (stenålder) 3 Boplatsläge (stenålder) 4 Boplatsläge (stenålder) 5 Boplatsläge (stenålder) Boplatsläge m stort (NÖ SV) m ö.h. Bedömdes som möjligt läge för stenåldersboplats. I svag nordsluttning i en tämligen blockig terräng: nordöst och nordväst finns små bergsklackar som begränsar läget. Totalt grävdes 5 schakt vid utredningsgrävningen. Boplatsläge m stort m ö.h. Bedömdes som möjligt läge för stenåldersboplats. En mindre, svagt östsluttande platå. I väster ligger en kal bergshöjd och öster om läget vidtar mycket blockig terräng. Inom området är det steniga och blockiga inslaget mycket mindre än i omgivande område. Skyddat läge. Totalt grävdes 4 schakt vid utredningsgrävningen. Boplatsläge m stort (NV SÖ) m ö.h. Bedömdes som möjligt läge för stenåldersboplats. I svag sydvästsluttning i öster och väster omgiven av små bergsklackar. I de centrala delarna av läget ligger en mindre sänka. Förhållandevis lite sten. Området begränsas i sydväst av en skogsväg och ett kraftigt skadat område i anslutning till Svealandsbanan. Totalt grävdes 11 schakt vid utredningsgrävningen. Boplatsläge m stort (VNV ÖSÖ) m ö.h. Bedömdes som möjligt läge för stenåldersboplats. Skålad yta med öppning åt söder. I väst, öst och nord omgiven av berghällar, varav det östra utgörs av en större bergsklack. En passage i norra delen skapar en korridor orienterad i öst väst. Ej möjlig att nå med maskin. Totalt grävdes 21 provrutor. Boplatsläge m stort (NV SÖ) m ö.h. Bedömdes som möjligt läge för stenåldersboplats. Smalt pass mellan två bergsklackar vilket mynnar ut i en större sluttning mot söder. Ej möjlig att nå med maskin. Totalt grävdes 15 provrutor. Inga fynd. Ej fornlämning. Inga fynd. Ej fornlämning Inga fynd. Ej fornlämning Inga fynd. Ej fornlämning. Inga fynd. Ej fornlämning. Inget av antikvariskt intresse framkom i de undersökta maskingrävda schakten eller provrutorna. Referenser Luthander, A E20, Läggesta-Järsta. Riksantikvarieämbetet. UV Stockholm, rapport 1993:106. Stockholm. 6 Hedlandet och Södra Skogen

9 Administrativa uppgifter Riksantikvarieämbetets dnr: Länsstyrelsens dnr: Projektnummer UV: Intrasisprojekt: M2008:052. Undersökningstid: 31 mars 1 april, april Projektgrupp: Henrik Runeson (projektledare), Pehr Lindholm (arkeolog). Underkonsulter: FORIA (grävmaskin). Exploateringsyta: m 2. Undersökt yta: ca 170 m 2. Läge: Ekonomiska kartan blad 10H 3f. Koordinatsystem: RT 90, 2,5 gon V. Koordinater för undersökningsytans sydvästra hörn: x , y Dokumentationshandlingar som förvaras i Antikvarisk-topografiska arkivet (ATA), RAÄ, Stockholm: 3 digitala foton med Unr 4869_1 3. Fynd: Inga fynd. Hedlandet och Södra Skogen 7

10 Bilagor Bilaga 1. Schakttabell Schaktnr Objektnr Beskrivning Kommentar S m stort (NV SO) och 0,05 0,1 m djupt. Torvlagret var 0,05 m djupt och följdes av grusig morän. Måttligt med ca 0,05 0,5 m S m stort (NO SV) och 0,15 0,2 m djupt. Torvlagret var 0,05 0,15 m djupt och följdes av stenig morän. Rikligt med ca 0,1 0,8 m S ,5 m stort (O V) och 0,1 0,15 m djupt. Torvlagret var 0,05 0,15 m djupt och följdes av grusig morän. Måttligt med ca 0,05 0,3 m S ,5 m stort (O V) och 0,1 0,15 m djupt. Torvlagret var 0,1 m djupt och följdes av grusig morän. Enstaka ca 0,1 0,3 m stora stenar. S ,5 m stort (N S) och 0,15 m djupt. Torvlagret var 0,1 m djupt och följdes av stenig morän. Rikligt med ca 0,1 1 m S ,5 1,5 m stort (NO SV) och 0,05 0,1 m djupt. Torvlagret var 0,05 m djupt och följdes av stenig morän. Måttligt med ca 0,05 0,7 m S ,5 2,5 m stort (O V) och 0,15 m djupt. Torvlagret var 0,1 m djupt och följdes av grusig morän. Rikligt med ca 0,05 0,2 m S m stort (NO SV) och 0,15 m djupt. Torvlagret var 0,15 m djupt och följdes av stenig morän. Rikligt med ca 0,1 0,4 m stora stenar. S m stort (N S) och 0,1 0,2 m djupt. Torvlagret var 0,1 0,2 m djupt och följdes av stenig morän. Måttligt med ca 0,05 0,8 m S ,5 1,5 m stort (NNV SSO) och 1,5 m djupt. Torvlagret var 0,1 0,15 m djupt och följdes av stenig morän. Rikligt med ca 0,1 0,9 m S ,5 2 m stort (N S) och 0,2 m djupt. Torvlagret var 0,1 m djupt och följdes av grusig morän. Måttligt med ca 0,05 0,8 m stora stenar. S m stort (NNO SSV) och 0,2 m djupt. Torvlagret var 0,15 m djupt och följdes av stenig morän. Rikligt med ca 0,05 0,4 m S m stort (VNV OSO) och 0,2 m djupt. Torvlagret var 0,15 m djupt och följdes av stenig morän. Rikligt med ca 0,1 0,6 m stora stenar. S m stort (VNV OSO) och 0,15 m djupt. Torvlagret var 0,1 0,15 m djupt och följdes av grusig sand. Enstaka ca 0,05 0,2 m S ,5 2,5 m stort (N S) och 0,1 m djupt. Torvlagret var 0,1 m djupt och följdes av sandblandat grus. Enstaka ca 0,05 0,2 m S m stort (VNV OSO) och 0,3 m djupt. Torvlagret var 0,25 m djupt och följdes av stenig morän. Måttligt med ca 0,1 0,3 m S m stort (NNO SSV) och 0,15 0,2 m djupt. Torvlagret var 0,1 m djupt och följdes av sandigt grus. Enstaka, ca 0,05 0,2 m S m stort (VNV OSO) och 0,15 m djupt. Torvlagret var 0,1 m djupt och följdes av stenig morän. Rikligt med ca 0,05 0,8 m S ,5 m stort (O V) och 0,15 m djupt. Torvlagret var 0,1 m djupt och följdes av grusig sand. Rikligt ca 0,2 0,6 m S m stort O V) och 0,15 m djupt. Torvlagret var 0,1 0,15 m djupt och följdes av sandigt grus. Måttligt med ca 0,05 0,35 m anläggningar 8 Hedlandet och Södra Skogen

11 Bilaga 2. Provruttabell Ruta nr Objektnr Beskrivning Kommentar R226 Obj.4 0,5 0,5 m stor och 0,15 m djup. Torvlagret var 0,05 m djupt och följdes av grusig sand. Rikligt med ca 0,05 0,15 m R ,5 0,5 m stor och 0,2 m djup. Torvlagret var 0,1 m djupt och följdes av grusig sand. Måttligt med ca 0,05 0,15 m R ,5 0,5 m stor och 0,15 m djup. Torvlagret var 0,05 m djupt och följdes av grusig sand. Måttligt med ca 0,05 0,1 m R ,5 0,5 m stor och 0,25 m djup. Torvlagret var 0,15 m djupt och följdes av grusig sand. Rikligt med ca 0,05 0,15 m R ,5 0,5 m stor och 0,25 m djup. Torvlagret var 0,15 m djupt och följdes av försumpad/vattenbemängd mark. R ,5 0,5 m stor och 0,15 m djup. Torvlagret var 0,1 m djupt och följdes av siltig sand. Enstaka ca 0,2 0,3 m R ,5 0,5 m stor och 0,2 m djup. Torvlagret var 0,1 m djupt och följdes av sandblandat grus. Flera ca 0,2 m R ,5 0,5 m stor och 0,1 m djup. Torvlagret var 0,05 m djupt och följdes av sandblandat grus. Enstaka ca 0,05 0,2 m R ,5 0,5 m stor och 0,15 m djup. Torvlagret var 0,1 m djupt och följdes av sandblandat grus. Rikligt med ca 0,05 0,15 m stora stenar. R ,5 0,5 m stor och 0,2 m djup. Torvlagret var 0,1 m djupt och följdes av grusig sand. Rikligt med ca 0,05 0,15 m R ,5 0,5 m stor och 0,3 m djup. Torvlagret var 0,25 m djupt och följdes av försumpad/vattenbemängd mark. R ,5 0,5 m stor och 0,2 m djup. Torvlagret var 0,15 m djupt och följdes av sand. Rikligt med ca 0,05 0,15 m R ,5 0,5 m stor och 0,2 m djup. Torvlagret var 0,15 m djupt och följdes av grusig sand. Enstaka ca 0,1 0,3 m R ,5 0,5 m stor och 0,25 m djup. Torvlagret var 0,15 m djupt och följdes av grus/småsten. Enstaka ca 0,05 0,15 m R ,5 0,5 m stor och 0,15 m djup. Torvlagret var 0,1 m djupt och följdes av rikligt med ca 0,1 0,3 m R ,5 0,5 m stor och 0,25 m djup. Torvlagret var 0,2 m djupt och följdes av försumpad/vattenbemängd sandig silt. Måttligt med ca 0,05 0,3 m R ,5 0,5 m stor och 0,2 m djup. Torvlagret var 0,15 m djupt och följdes av försumpad/vattenbemängd sandig silt. Måttligt med ca 0,35 m R ,5 0,5 m stor och 0,15 m djup. Torvlagret var 0,1 m djupt och följdes av rikligt med ca 0,15 0,3 m R ,5 0,5 m stor och 0,15 m djup. Torvlagret var 0,1 m djupt och följdes av sandig silt. Måttligt med ca 0,15 0,2 m R ,5 0,5 m stor och 0,15 m djup. Torvlagret var 0,1 m djupt och följdes av siltig sandig. Rikligt med ca 0,15 0,25 m R ,5 0,5 m stor och 0,15 m djup. Torvlagret var 0,1 m djupt och följdes av siltig sandig. Rikligt med ca 0,15 0,2 m R ,5 0,5 m stor och 0,05 m djup. Torvlagret var 0,05 m djupt och följdes av grus. Måttligt med ca 0,05 m R ,5 0,5 m stor och 0,15 m djup. Torvlagret var 0,1 m djupt och följdes av grus. R ,5 0,5 m stor och 0,15 m djup. Torvlagret var 0,05 m djupt och följdes av sandblandat grus. Enstaka ca 0,05 m R ,5 0,5 m stor och 0,2 m djup. Torvlagret var 0,1 m djupt och följdes av grusig sand. Rikligt med ca 0,05 0,1 m R ,5 0,5 m stor och 0,15 m djup. Torvlagret var 0,05 m djupt och följdes av grus. Enstaka ca 0,05 m R ,5 0,5 m stor och 0,2 m djup. Torvlagret var 0,1 m djupt och följdes av grus. Enstaka ca 0,05 0,1 m R ,5 0,5 m stor och 0,2 m djup. Torvlagret var 0,1 m djupt och följdes av grus. Enstaka ca 0,05 0,1 m Hedlandet och Södra Skogen 9

12 Ruta nr Objektnr Beskrivning Kommentar R ,5 0,5 m stor och 0,12 m djup. Torvlagret var 0,15 m djupt och följdes av grus. Måttligt med ca 0,05 0,15 m R ,5 0,5 m stor och 0,1 m djup. Torvlagret var 0,05 m djupt och följdes av grus. Måttligt med ca 0,05 0,15 m R ,5 0,5 m stor och 0,25 m djup. Torvlagret var 0,15 m djupt och följdes av siltinblandad sand. Rikligt med ca 0,05 0,3 m stora stenar. R ,5 0,5 m stor och 0,15 m djup. Torvlagret var 0,05 m djupt och följdes av grusinblandad sand. Enstaka ca 0,05 0,25 m stora stenar. R ,5 0,5 m stor och 0,2 m djup. Torvlagret var 0,15 m djupt och följdes av silt. Måttligt med > 0,05 m R ,5 0,5 m stor och 0,2 m djup. Torvlagret var 0,15 m djupt och följdes av sandblandat grus. Enstaka ca 0,05 m R ,5 0,5 m stor och 0,15 m djup. Torvlagret var 0,1 m djupt och följdes av rikligt ca 0,15 0,25 m R ,5 0,5 m stor och 0,25 m djup. Torvlagret var 0,1 m djupt och följdes av grusig sand. Enstaka ca 0,05 0,1 m 10 Hedlandet och Södra Skogen

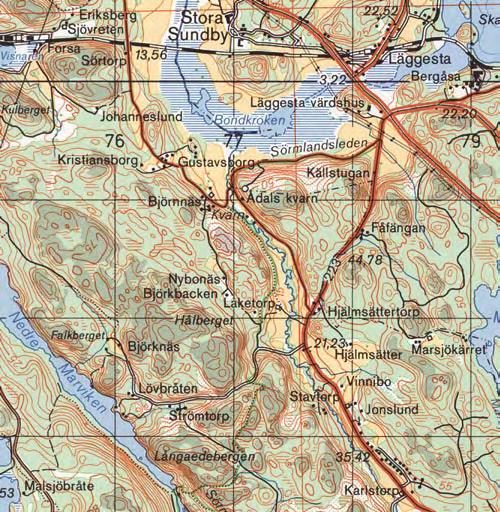

13 Fig. 1. Utredningsområdet markerat på utdrag av Topografi ska kartan, blad Strängnäs 10H SO. Skala 1: Hedlandet och Södra Skogen 11

14 12 Hedlandet och Södra Skogen Obj. 2 Eriksberg LOTORP Fig. 2. Utredningsområdet med markerade objekt, schakt och provgropar utmärkta på utdrag ur digitala Fastighetskartan 10H 3f Marietorp. Skala 1: Utredningsområde Boplatsläge Schakt/provruta Fornlämning enligt FMIS Obj. 1 STORA SUNDBY Obj. 5 Lobjörnberget SÖDRA SKOGEN HEDLANDET Obj. 3 RAÄ 169 1:38 Luffarberget Obj. 4 STORA SUNDBY HEDLANDET Björkhem SÄTTRA KROG

15 S207 S206 S208 S209 S210 Obj. 2 Fig. 3. Norra delen av utredningsområdet, med objekt, schakt och provrutor markerat på utdrag ur digitala Fastighetskartan 10H 3f Marietorp. Skala 1: X Y Utredningsområde Boplatsläge Schakt Provruta Obj. 1 R259 R258 R261 R260 R249 R250 R254 R257 R248 R247 R249 R251 R256 R252 R255 R253 Obj. 5 S213 S211 S212 S214 X Y m Hedlandet och Södra Skogen 13

16 S225 S223 S224 S215 S216 S218 S217 S219 S220 S221 S222 Obj. 3 Fig. 4. Södra delen av utredningsområdet, med objekt, schakt och provrutor markerade på utdrag ur digitala Fastighetskartan 10H 3f Marietorp. Skala 1: Utredningsområde Boplatsläge Schakt Provruta Fornlämning enligt FMIS X Y SÖDRA SKOGEN X Y RAÄ 169 1:38 Luffarberget m Obj. 4 S246 S245 S235 S242 S240 S241 S243 S236 S244 S237 S238 S239 S234 S231 S230 S229 S228 S227 S226
