Stensträngar i Krogsta

Transkript

1 uv rapport 2012:3 arkeologisk utredning Stensträngar i Krogsta Uppland; Norrsunda socken; Norrsunda Krogsta 16:1 Katarina Appelgren

2

3 uv rapport 2012:3 arkeologisk utredning Stensträngar i Krogsta Uppland; Norrsunda socken; Norrsunda Krogsta 16:1 Dnr Katarina Appelgren

4 Riksantikvarieämbetet Arkeologiska uppdragsverksamheten UV Mitt Kontoret i Hägersten: Instrumentvägen Hägersten Tel.: Fax: Kontoret i Uppsala: Portalgatan UPPSALA Tel.: Fax: e-post: uvmitt@raa.se e-post: fornamn.efternamn@raa.se Riksantikvarieämbetet UV Rapport 2012:3 Kartor ur allmänt kartmaterial, Lantmäteriet Gävle Medgivande I 2011/0233. Kartor är godkända från sekretessynpunkt för spridning. Lantmäteriverket Dnr /222 Bildredigering Karlis Graufelds Layout Åsa Östlund Tryck/utskrift EO Grafiska, Stockholm 2012

5 Innehåll Inledning 6 Målsättning 6 Metod och genomförande 6 Resultat 6 Administrativa uppgifter 7 Bilagor 7 1. Objekttabell 7 2. Schakttabell 8 Figurer 1. Utredningsområdet markerat på utdrag ur Terrängkartan. Skala 1: Utredningsområdet och resultatet av utredningen markerat på utdrag ur Fastighetskartan. Skala 1: Utredningsområdet med objekt 1 10 och samt upptagna schakt markerade på utdrag ur Fastighetskartan. Skala 1:

6 Riksantikvarieämbetet, Arkeologiska uppdragsverksamheten, UV Mitt har under hösten år 2011 utfört en utredning inom Krogsta 16:1, Norrsunda socken i Uppland. Vid utredningen bedömdes sammanlagt 20 objekt som fornlämningar och/eller möjliga fornlämningar. Utredningen kunde konstatera att det fanns ytterligare fornlämningar i form av tidigare okända stensträngar i området, men även ett par hålvägar samt äldre odlings- och röjningsrösen som bedömts som övrig kulturhistorisk lämning. Vid sökschaktsgrävning av möjliga boplatslägen påträffades inte något av antikvariskt intresse. Inledning Inför planerad byggnation inom Krogsta 16:1, Norrsunda socken i Uppland (fig. 1) har en arkeologisk utredning utförts av Riksantikvarieämbetet, Arkeologiska uppdragsverksamheter, UV Mitt. Utredningen som bekostats av Kilenkrysset utfördes under fyra dagar i november Ansvariga för utredningen var Wivianne Bondesson och Katarina Appelgren. Målsättning Den övergripande målsättningen vid en särskild arkeologisk utredning är att lokalisera och fastställa fornlämningar. Vid inventering noteras ovan mark synliga lämningar samt gynnsamma lägen för boplatser. Status för dessa boplatslägen fastställs genom utredningsgrävning. Inga osäkra/oklara lämningar ska finnas kvar efter utredningen. Metod och genomförande En begränsad litteratur-, kart- och arkivstudie genomfördes inledningsvis i syfte att få fram kompletterande fornlämningsindikerande uppgifter. Därefter gjordes en fältinventering som omfattade en noggrann okulär besiktning av exploateringsområdet och omedelbart intilliggande mark för att kunna bedöma om det fanns fornlämningar som kan ha en dold fortsättning in i exploateringområdet. Därefter genomfördes sökschaktsgrävning med grävmaskin inom de objekt som på grundval av ovanstående moment kunde misstänkas innehålla fornlämningar eller ha osäker status. Samtliga schakt har lagts igen. Resultaten av inventering och grävning mättes in med hjälp av GPS-utrustning och dokumenterades i Intrasis. Resultat Vid fältinventeringen bedömdes sammanlagt 20 objekt som fornlämning och/eller möjlig fornlämning samt som övrig kulturhistorisk lämning. Samtliga objektsbeskrivningar återfinns i bilaga 1. De till fornlämning bestämda objekten var objekten (1, 5, 8:1 2 och 14) motsvarande fem stensträngar. De låg i huvudsak söder och sydöst om den tidigare kända stensträngen, Norrsunda 174:1. Sammanlagt sex objekt (objekt 2, 3:1 2, 4, 10:1 3, 13 och 15) har bedömts som kulturhistorisk lämning och dessa motsvarar odlingsrösen och ett område med äldre åkermark samt två hålvägar (fig. 2). Inget av de objekt (objekt 7, 16 21) som bedömts som möjligt boplatsläge visade sig hysa några spår av boplatslämningar. För att kontrollera de möjliga boplatslägena grävdes sammanlagt 18 schakt med grävmaskin (motsvarande 355 m 2 ) (fig. 3). Samtliga schaktbeskrivningar återfinns i bilaga 2. Inte i något av schakten påträffades något av antikvariskt intresse. Därtill har objekt 9 registrerats som är ett gränsmärke/postament. 6 Stensträngar i Krogsta

7 Administrativa uppgifter Riksantikvarieämbetets dnr: Länsstyrelsens dnr: Riksantikvarieämbetets projektnr: Intrasisprojekt: UV2011:199. Undersökningstid: november Projektgrupp: Katarina Appelgren, Wivianne Bondesson och Louise Evanni. Underkonsulter: Mälardalens Gräv & Frakt AB. Exploateringsyta: kvadratmeter. Undersökt yta: 355 kvadratmeter. Läge: Fastighetskartan, blad 11I 2d, x y Koordinatsystem: Sweref 99. Koordinater för undersökningsytans sydvästra hörn: x ,10 y ,75. Dokumentationshandlingar som förvaras i Antikvarisk-topografiska arkivet (ATA), RAÄ, Stockholm:. Digital dokumentation: förvaras på UV Mitt. Fynd: Inga fynd påträffades. Bilagor Bilaga 1. Objekttabell Obj. nr/ Beskrivning Status RAÄ nr 1 Stensträng ca 35 m lång (Ö V), ca 0,7 1,7 m bred och som högst 0,5 m hög av 0,4 2 m stora stenar lagda Fornlämning i ett skift. Någon sten sekundärt påförd, i övrigt väl nedsjunken och övermossade stenar och block lagda i en, ställvis dubbel rad. Belägen på lövträdsbevuxet impediment i åkermark. 2 Husgrund (?) 5 4 m bred (ÖNÖ VSV) av ställvis synliga syllstenar. Spismursröse 1,7 1,7 m stor och Övrig kulturhistorisk lämning 0,2 0,3 m hög av 0,15 0,7 m stora stenar. Täckt av barr. Bevuxet med en tall och två granar, varav en stor centralt, Belägen i flack V sluttning. Skogsmark, blandskog. Efter utredningsgrävning bedömd som odlingsröse. Beläget ovanför röjd mark i NV. Bestod av 0,1 0,3 m stora stenar. 3:1 Hålväg, ca 20 m lång (Ö V), 1,2 m bred och 0,3 0,4 m djup. U-formad bottenplan. Följer den gamla markvägens Övrig kulturhistorisk lämning sträckning. Nuvarande stig löper ca 2 m N om hålvägen. ca 17 m Ö om fortsätter stigen i objekt 3:2. 3:2 Hålväg, ca 18 m lång (Ö V), 1 1,2 m bred i bottenplanet, 2 4 m bred i övre delen och 0,4 0.5 m djup. Övrig kulturhistorisk lämning Ställvis vall i S. Löper i markvägens sträckning. Belägen i V-sluttning, i pass mellan två höjder. Skogsmark, barrskog. Båda finns på karta från 1800-talet, ej äldre. 4 Röjningsröse 5 6 m i diameter, 0,2 1 m hög av 0,1 1,2 m stora stenar och block. En del plocksten och Övrig kulturhistorisk lämning sprängsten. Belägen på bergshäll i anslutning till objekt 5, stensträng. Utkant av gårdstomt. Skogsmark, barrskog 5 Stensträng, ca 220 m lång (SV NÖ), 1 3 m bred och 0,1 0,5 m hög av ca 0,2 1,5 m stora stenar i ett skift, Fornlämning enkelradig och ställvis dubbelradig, någon gång mer utrasad. Ställvis utrasad samt uppbruten av körväg/ passage i SV resp. NÖ änden. Belägen i flack S-sluttning av berg, indraget ett stycke upp i backen från åkern räknat. Skogsmark, barrskog. 6 Bra läge, jämn fin relativt stenfri platå. Kultläge.Området kunde ej nås med maskin. 7 Boplatsläge i V-sluttning. Jämn och fin yta. Gles uppvuxen skog. Ej fornlämning 8:1 Stensträng ca 40 m lång (NV SÖ) ca 1 3 m bred och 0,1 0,4 m hög av 0,4 1,2 m stora stenar och block Fornlämning lagda i et skift i en eller flera rader. Avslutas i SÖ med ett 1,2 m stort block. Belägen i V-sluttning av berg. Skogsmark, blandskog. 8:2 Stensträng, 25 m lång (N S) (i S förenad med 8:1)0,5 1 m bred och 0,1 0,3 m högt av 0,3 0,5 m stora Fornlämning stenar. Lagda enradigt i ett skift. Ett 1 m stort block i S. Belägen i V sluttning av moränhöjd. Skogsmark, barrskog. 9 Gränsmärke, postament. 2 m i diameter och 0,2 0,3 m hög av 0,2 0,8 m stora stenar. Hjärtsten, snedställd, 0,6 m hög, 0,3 m bred och 0,2 m tjock. Belägen i gränskorsning, Ö sluttning av moränhöjd. Skogsmark, blandskog Ej fornlämning tabellen fortsätter på nästa sida. Stensträngar i Krogsta 7

8 Obj. nr/ Beskrivning Status RAÄ nr 10:1 3 Röjningsröse, 8 5 m stort (N S) och 1 m högt av 0,1 3,5 m stora stenar och block. Upplagt på berg i Övrig kulturhistorisk lämning dagen, på litet impediment. Bevuxen med en rönn. Ca 15 m SSÖ om nr 1 är objekt 10:2. 10:2 Röjningsröse, 13 8 m stort (SSÖ NNV) och 1,5 m högt av 0,1 1,2 m stora stenar samt lite jord. Upplagd på Övrig kulturhistorisk lämning impediment med berg i dagen. Bevuxen med en rönn i SÖ. Ca 17 m VSV om objekt 10 :2 är objekt 10:3. 10:3 Röjningsröse, runt, ca 2 m i diameter och 0,2 m högt av 0,08 0,4 m stora stenar. Upplagt på uppstickande Övrig kulturhistorisk lämning berg i dagen. Alla objekt är sentida. Stört. 14 Stensträng, ca 75 m lång (NNV SSÖ), 1 4 m bred och 0 0,3 m hög. Ställvis mindre avbrott. Löper i centrala Fornlämning delen genom ett större naturligt stenigt område vilket gör sträckningen ställvis osäker. Hela lämningen är osäker stärks dock av de andra stensträngarna i området. 15 Röjningsröse 6 m i diameter och 1,4 m högt av 0,15 0,7 m stora stenar, flera skarpkantade. Block i N Övrig kulturhistorisk lämning kanten ca 1,2 m st. Jord i fyllningen. Bevuxet med aspar och en tall i NNV kanten. Sentida. Beläget på impediment som är skadat i sen tid. På impedimentet är ett flertal mindre och oregelbundna röjningsrösen (sentida). 16 Boplatsläge. V sluttning nedanför berg med fornlämning. Åkermark. Ej fornlämning 17 Boplatsläge. Beläget i återmark i S-läge nedanför stensträng. Ej fornlämning 18 Boplatsläge på utskjutande flack S-sluttande udde. F.d. hästhage mycket störda partier men fina ytor Ej fornlämning däremellan. 19 Boplatsläge. V sluttning nedanför moränhöjd med stensträng. Åker med gles lövskog (med mycket störda Ej fornlämning partier men fina partier däremellan). 20 Boplatsläge S SV sluttning, åkermark och impediment. Längst i N är en stenröjd platå som nås från N. Ej fornlämning Många röjda och skadade parter, mycket odlingssten. 21 Boplatsläge. Skogsmark och åkermark. Ö V utskjutande förhöjd landtunga. Mycket röjningssten. Ej fornlämning I V är en jämn fin förhöjning. 22 Boplatsläge. Förhöjning i närheten av fornlämning. Tre odlingsrösen, f.d. åker. Verkar stört av Ej fornlämning dammanläggningar. 23 Boplatsläge. Åkermark. Förhöjt parti. Ö Sluttning ner mot vattendrag. Fornlämningar i V och NNV. Ej fornlämning Bilaga 2. Schakttabell Snr Beskrivning 501 Schakt 501 var 2 3 m stort och 0,1 0,2 m djupt. Under 0,05 m tjock torv bestod botten av ljus lera. 502 Schakt 502 var 2 3 m stort och 0,1 0,2 m djupt. Under 0,05 m tjock torv bestod botten av ljus lera. 503 Schakt m stort och 0,2 m djupt. Under 0,05 m torv bestod botten av ljus siltblandad lera. 504 Schakt 504 var 1,5 3 m stort och 0,2 m djupt. Under 0,05 m torv bestod botten av ljus silt. 505 Schakt 505 var 3 4 m stort och 0,3 0,4 m djupt. Under 0,05 m tjock torv fanns ett 0,3 m tjockt matjordslager och därunder ljus lera. 506 Schakt 506 var 2 11 m stort och 0,3 0,4 m djupt. Under matjordslagret bestod botten av ljus lera. 507 Schakt 507 var 1,5 7 m stort och 0,4 m djupt. Under matjordslagret bestod botten av ljus sand-och lerblandad silt. 508 Schakt 508 var 1,5 10 m stort och 0,4 m djupt. Under matjordslagret bestod botten av ljus siltblandad lera 509 Schaktet var 2 7,5 m stort och 0,3 0,4 m djupt. Under matjordslagret bestod botten av sandblandad lera. 510 Schakt 510 var 2,5 5,5 m stort och 0,2 m djupt. Under torv och humöst matjordslager bestod botten av ljus sandblandad silt. 511 Schakt 511 var 1,6 6,5 m stort och 0,2 m djupt. Under rotmatta bestod botten av sandblandad silt. 513 Schakt 513 var 1,7 13 m stort och 0,3 m djupt. Under matjordslagret bestod botten av ljus lera. Enstaka tegel i matjorden. Ledningsschakt i södra delen. 514 Schakt 514 var 3,5 5,3 m stort och 0,2 m djupt. Under 0,1 m tjock torv bestod botten av grusig morän, i östra delen av berg i dagen och inslag av 0,1 0,2 m stora stenar. 515 Schakt 515 var 2,5 5 m stort och 0,1 m djupt. Under 0,05 m tjock förna bestod botten av gul silt med inslag av en 0,3 m stor sten och tre 0,1 m stora stenar. 516 Schakt 516 var 1,4 2 m stort och 0,2 m djupt. Under 0,05 m tjock torv bestod botten av grusig morän med inslag av 0,1 m stora stenar. 517 Schakt 517 var 3,3 10,7 m stort och 0,3 m djupt. Under matjordslagret bestod botten av ljus lera och en markfast 0,5 m stor sten. 518 Schakt 518 ca 3 9 m stort och 0,4 m djupt. Under matjorden bestod botten av ljus och blå lera. Enstaka tegel och järnskrot i matjorden. 519 Schakt 519 var 1,6 2,5 m stort och 0,1 0,2 m djupt. Beläget i en förhöjning i skogsmark. Under torven bestod botten av gul morän med inslag av ett t blandat stenmaterial av 0,01 0,4 m stora stenar. 520 Schakt 520 var 3 6 m stort och 0,3 m djupt. I västra delen fanns en del av en rörledning som löpte diagonalt över schaktet. I den norra schaktkanten fanns en 0,7 m stor markfast sten. Botten bestod av lera. 521 Schakt 521 var 3 6 m stort och 0,4 m djupt. Under matjorden bestod botten av lera. 522 Schakt 522 var 3 5 m stort och 0,4 m djupt. Under matjorden bestod botten av lerblandad silt. I matjorden fanns enstaka tegel. Två diken löpte vinkelrätt mot schaktriktningen. 523 Schakt 523 var 3 6 m stort och 0,3 m djupt. Under matjorden bestod botten av lera. 524 Schakt 524 var 3 7 m stort och 0,3 0,4 m djupt. Under matjorden bestod botten av ljus lera. Enstaka tegel i matjorden. 525 Schakt 525 var 3 7 m stort och 0,3 0,4 m djupt. Under matjorden bestod botten av lera. 8 Stensträngar i Krogsta

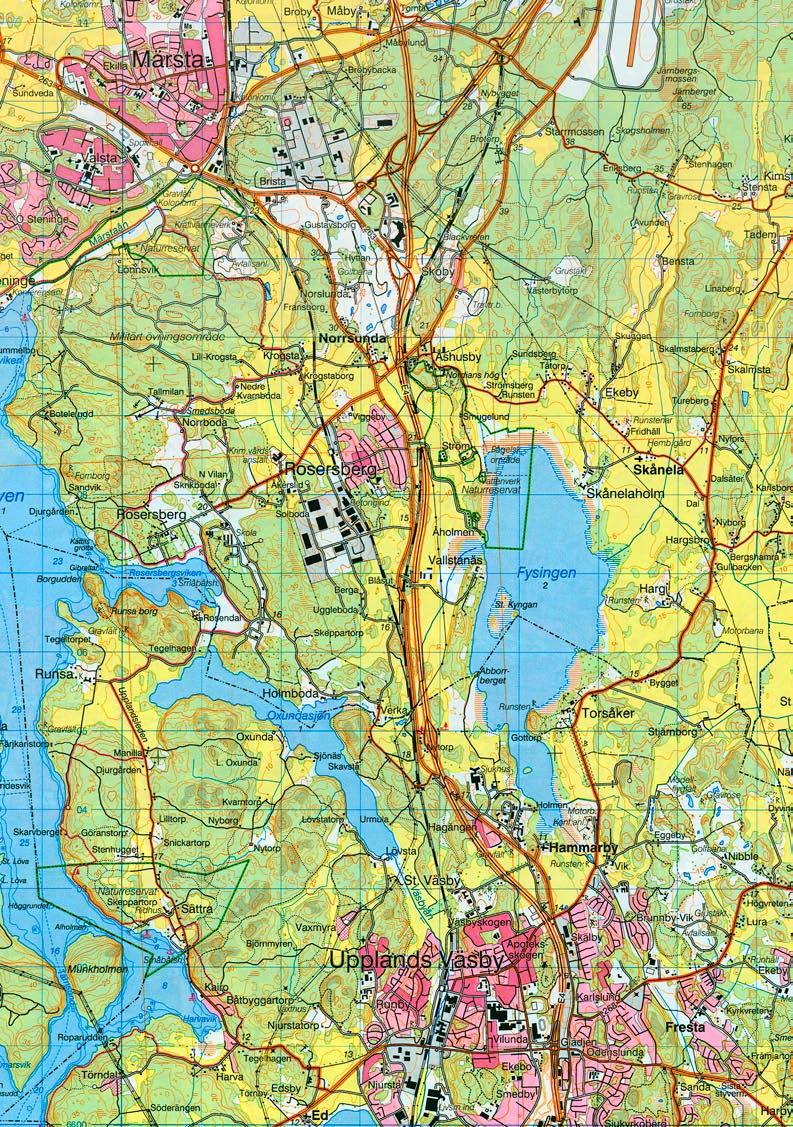

9 Figur 1. Utredningsområdet markerat på utdrag ur Terrängkartan 620 Uppsala och 607 Norra Stockholm. Skala 1: Stensträngar i Krogsta 9

10 V Norrsunda 5:1 Norrsunda 5:2 Norrsunda 182:1 X Y Norrsunda 193:1 Obj. 10:1 Obj. 10:2 Obj. 2 Obj. 10:3 Norrsunda 174:1 Obj. 3:2 Obj. 3:1 NORRSUNDA-KROGSTA Obj. 15 Obj. 8:1 Obj. 8:2 Obj. 4 Obj. 5 Obj. 14 Obj. 1 Norrsunda 23:1 Norrsunda 75:2 Utredningsområde Fornlämning enligt utredning Övrig kulturhistorisk lämning enligt utredning Fast fornlämning enligt FMIS Övrig kulturhistorisk lämning enligt FMIS Krogsta Norrsunda 40:1 Norrsunda 19:1 Y X V Örnsbacken Figur 2. Utredningsområdet och resultatet av utredningen markerat på utdrag ur Fastighetskartans blad 11I 2d. Skala 1: m

11 Norrsunda 5:1 Norrsunda 5:2 Norrsunda 182:1 X Y Obj. 10:1 Obj. 10:2 Norrsunda 193:1 S517 S518 Obj. 2 Obj. 22 Obj. 10:3 Obj. 23 Obj. 9 Norrsunda 174:1 Obj. 3:2 Obj. 3:1 S501 S502 Obj. 7 S519 Obj. 21 S520 S521 S513 V Obj. 20 S510 S509 Utredningsområde Fornlämning enligt utredning Övrig kulturhistorisk lämning enligt utredning Objekt, ej fornlämning Schakt Fast fornlämning enligt FMIS Övrig kulturhistorisk lämning enligt FMIS S511 S508 S505 S504 Obj. 19 Obj. 15 S503 S506 S507 Obj. 8:1 Obj. 8:2 Obj. 14 S514 S515 NORRSUNDA-KROGSTA Obj. 18 S516 Krogsta Norrsunda 40:1 Obj. 4 Obj. 6 Obj. 5 S525 S524 Obj. 17 Obj. 1 Obj. 16 Norrsunda 23:1 S522 Norrsunda 75:2 S523 Norrsunda 19:1 Y X V Örnsbacken Figur 3. Utredningsområdet med objekt 1 10 och samt upptagna schakt markerade på utdrag ur Fastighetskartans blad 11I 2d. Skala 1: m Stensträngar i Krogsta 11
