Information om hur du registrerar ditt användarkonto och ECL Comfort 296 / 310 regulatorn på ECL Portal

Transkript

1 Information om hur du registrerar ditt användarkonto och ECL Comfort 296 / 310 regulatorn på ECL Portal 1.0 Innehåll 1.0 Innehåll Inledning Use the ECL Portal to take control of your plant Tillämpningsexempel Systemkrav Följande krav gäller för den dator som används för åtkomst till ECL Portal: Krav på internetanslutning till ECL Comfort 296 / Krav för ECL Comfort 296 / 310 regulatorn Krav för smarttelefonen Installation Det kunde inte vara enklare Konfiguration av ECL Comfort regulatorn för kommunikation med ECL Portal Arbeta med ECL Portal Internetadress Språkval Skapa användarkonto Logga in på ditt konto Registrera din ECL-regulator på kontot ECL Portal framsidan Ge privata slutanvändare åtkomst till ECL-regulatorn Åtkomstnivåer Vad händer om en privat slutanvändare registrerar sitt konto på ECL Portal före den professionella användaren? Telefonhjälp Ytterligare information och teknisk litteratur Danfoss VI.HX.E3.07 1

2 2.0 Inledning 2.1 Use the ECL Portal to take control of your plant Den här användarmanualen är avsedd för professionella användare som servicepersonal på offentliga fjärrvärmeverk eller större anläggningar, eller ägare/operatörer på fristående fjärrvärmeanläggningar. Du kan dessutom bevilja privata slutanvändare åtkomst till ECL Portal i syfte att övervaka energiförbrukningen och justera temperaturinställningarna. Du kan använda ECL Portal för att reglera ditt fjärrvärmesystem. Du kan använda den för att anpassa service, driftsättning och underhåll direkt från din dator eller smarttelefon, oavsett var du befinner dig 2.2 Tillämpningsexempel k j n l l k j l m l o k j l j Privat hem k Regulator ECL Comfort 296 / 310 l Ethernet-nätverk m Internet n ECL-portalserver o Tjänsteleverantörens bärbara dator Tjänsteleverantörens smarttelefon Energimätare I det här exemplet använder en tjänsteleverantör sin bärbara dator och en smarttelefon med en internetanslutning för att övervaka och styra värmeinstallationerna och läsa av energiförbrukningen i flera olika fastigheter via ECL Portal (professionellt användarkonto). De personer som bor i fastigheterna använder sina bärbara datorer för att övervaka sin energiförbrukning via ECL Portal (via privata slutanvändarkonton) och för att ställa in rumstemperaturerna och nattscheman med temperatursänkning. 2 Danfoss VI.HX.E3.07

3 3.0 Systemkrav 3.1 Följande krav gäller för den dator som används för åtkomst till ECL Portal: 3.2 Krav på internetanslutning till ECL Comfort 296 / 310 Webbläsare MS Internet Explorer Firefox Chrome Safari Elektriskt gränssnitt Webbläsare-versioner som stöds: Den nyaste versionen tillgänglig vid tidpunkten när användaren fick åtkomst till ECL-portan och ett år tillbaka i tiden. Ethernet, RJ45-anslutning Kabeltyp Ethernet-kabel (CAT 5) Max. bus-kabellängd Enligt Ethernet-standard Överföringshastighet i LAN 10 Mbit/sek. 100 Mbit/sek. Nätverk IP-adressering (LAN-sidan) Brandvägg Stjärnformat nätverk enligt Ethernet-standard Dynamisk eller statisk. DHCP-server krävs på LAN för att ECL Comfort 296 / ECL Comfort 310 ska kunna använda dynamisk IP-adressering. Måste tillåta att trafik från TCP-port 502 (standardval för Modbus-TCP-protokollet) passerar från det lokala nätverket till den trådlösa nätverkssidan. 3.3 Krav för ECL Comfort 296 / 310 regulatorn Regulatorprogramvara Programvara för tillämpningsnyckel ECA 30 fjärrkontroll (tillval) ECL 296 / ECL 310-regulatorerna måste ha programvaruversion 1.11 (eller senare). Om versionen är kommer den automatiskt att uppdateras av tillämpningsnyckeln till lägst version Om den är äldre än version 1.11 kan den inte användas för ECL-portalen (eller senare) 1.30 (eller senare) 3.4 Krav för smarttelefonen Operativsystem Apple ios 4 (eller senare) Google Android 2.1 (eller senare) VI.HX.E3.07 Danfoss

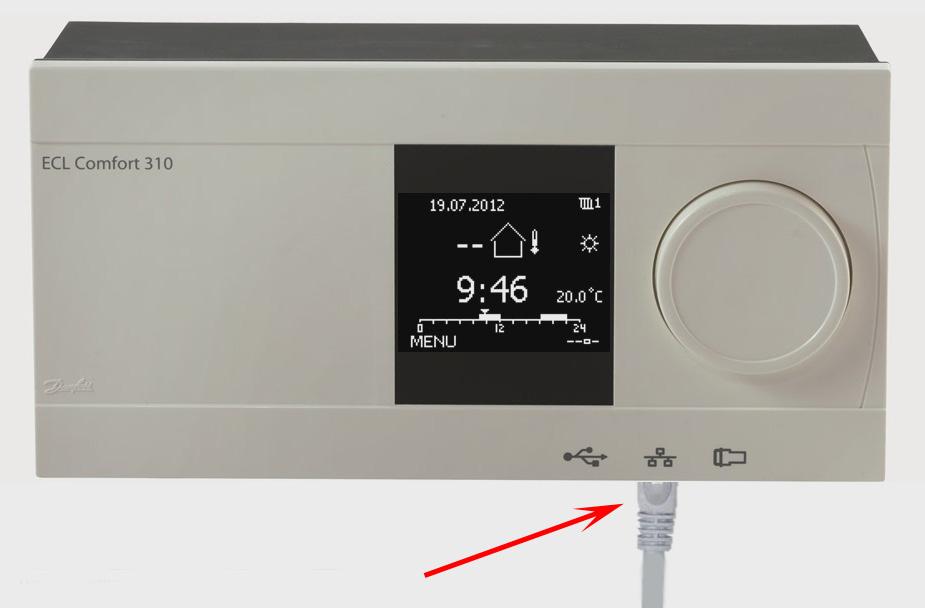

4 4.0 Installation 4.1 Det kunde inte vara enklare Allt du behöver för att komma i gång är en dator, en internetanslutning samt en anslutning till ECL Comfort 296 / 310 regulatorn! Kommunikationen mellan ECL Comfort 296 / 310 regulatorn och ECL Portal använder den befintliga internetanslutningen (Ethernet) som redan finns i byggnaden. Installationsprocessen är med andra ord mycket smidig. Du behöver inte installera några specialprogram på datorn. När ECL Comfort 296 / 310-regulatorerna är anslutna till internet och användarkontot har skapats på ECL Portal-webbplatsen, kan även andra användare (privata slutanvändare) beviljas åtkomst till ECL Comfort 296 / 310 regulatorerna. 4.2 Konfiguration av ECL Comfort regulatorn för kommunikation med ECL Portal Först måste ECL Comfort 296 / 310 regulatorn konfigureras för anslutning till det lokala nätverket (LAN). Anslut ECL-regulatorn till internet med hjälp av en vanlig Ethernetkabel som är ansluten till det lokala nätverket. Lämna kabeln i anslutet läge. Det lokala nätverket måste tillåta utgående kommunikation till internet via TCP-port 502 (Modbus-TCPprotokollet). Mer information om hur du navigerar med ECL-regulatorn finns i användarmanualen för tillämpningsnyckeln i fråga. Gå till systemmenyn: Menu > System Du hittar systemmenyn under Gemensamma regulatorinställningar ( ). Så här gör du gemensamma regulatorinställningar: Åtgärd: Ändamål: Exempel: Välj MENU i någon av översiktsdisplayerna. Bekräfta Välj kretsväljaren längst upp till höger på displayen Bekräfta Välj gemensamma regulatorinställningar Bekräfta 4 Danfoss VI.HX.E3.07

5 Välj: Ethernet-meny. Välj adresstyp. Ändra STATIC till DHCP. Det går enklare att konfigurera ECL-regulatorn på det lokala nätverket om du väljer DHCP som IP-adresstyp i stället för STATIC. I det läget erhåller ECL-regulatorn nätverksinställningarna automatiskt. Om du ställer in adresstypen på STATIC måste du anpassa IP-, gatewayoch DNS-adresserna till dina lokala nätverksinställningar. I detta läge är alla IP-inställningar konfigurerade, vilket betyder att du kan aktivera ECL Portal i Server-konfigurationsmenyn. VI.HX.E3.07 Danfoss

6 Gå till System -> Server Config Kontrollera att serveradressen är ecl.portal.danfoss.se Serveradressen anpassas automatiskt till språkinställningen i ECL, t.ex. till.se för svenska eller.de för tyska. Om ett språk inte stöds i ECL Portal måste du ställa in den engelska serveradressen manuellt så att den slutar med.com. Ställ därefter in ECL Portal på ON (på). Serveradressen kan inte ändras om portalen redan är inställd på ON. 6 Danfoss VI.HX.E3.07

7 Statusen för ECL Portal ska i detta läge ändras till ONLINE. Om statusen inte ändras till ONLINE inom några sekunder har ett kommunikationsproblem uppstått mellan ECL-regulatorn och ECL Portal-servern. Därefter måste nätverksinställningarna och internetanslutningen kontrolleras. Klicka på Server namn för att visa serienumret och åtkomstkoden. Anteckna serienumret och åtkomstkoden eftersom du behöver dessa nummer för att kunna registrera ECL-regulatorn på ditt användarkonto på ECL Portal. Konfigurationen av ECL-regulatorn är nu genomförd. Kontrollera internetanslutningen om serienumret eller åtkomstkoden inte visas. VI.HX.E3.07 Danfoss

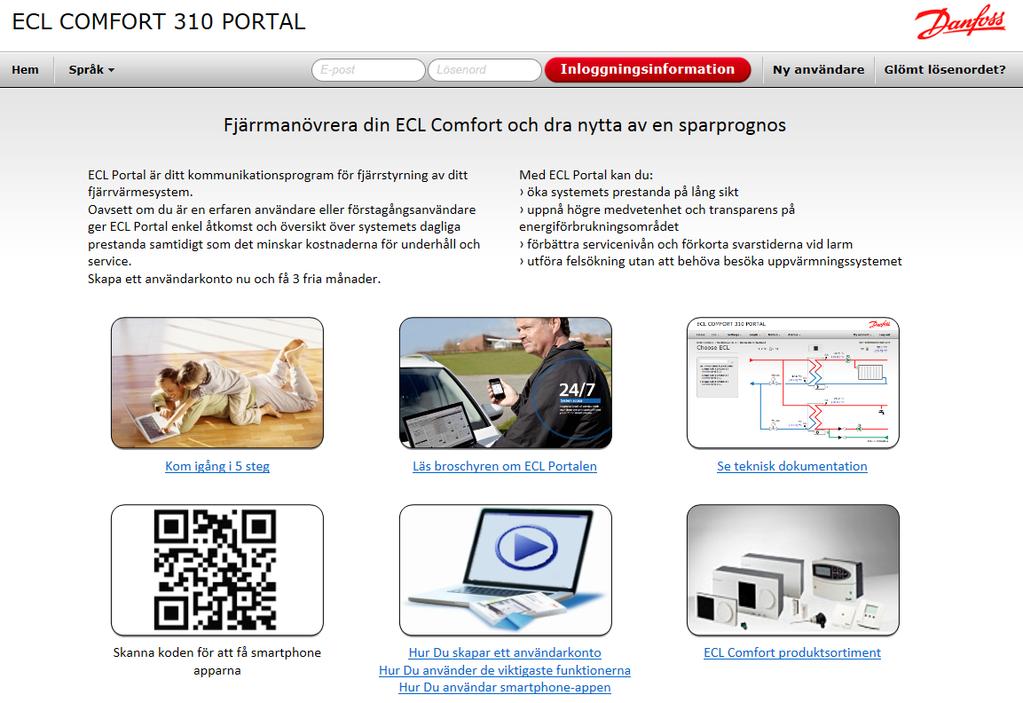

8 5.0 Arbeta med ECL Portal 5.1 Internetadress Öppna din webbläsare och gå till Språkval Språket anpassas automatiskt till den plats där användaren befinner sig utifrån landsinställningarna på användarens dator. Välj språk genom att trycka på valknappen Språk intill Hem. 5.3 Skapa användarkonto Klicka på Ny användare. Skriv ditt namn, din e-postadress och det lösenord som du vill använda. När du har läst igenom användarvillkoren markerar du kryssrutan Acceptera användarvillkoren och fortsätter. Den professionella användaren måste registrera ECL-regulatorn på sitt användarkonto innan en privat slutanvändare kan registrera samma ECL-regulator på sitt konto. 8 Danfoss VI.HX.E3.07

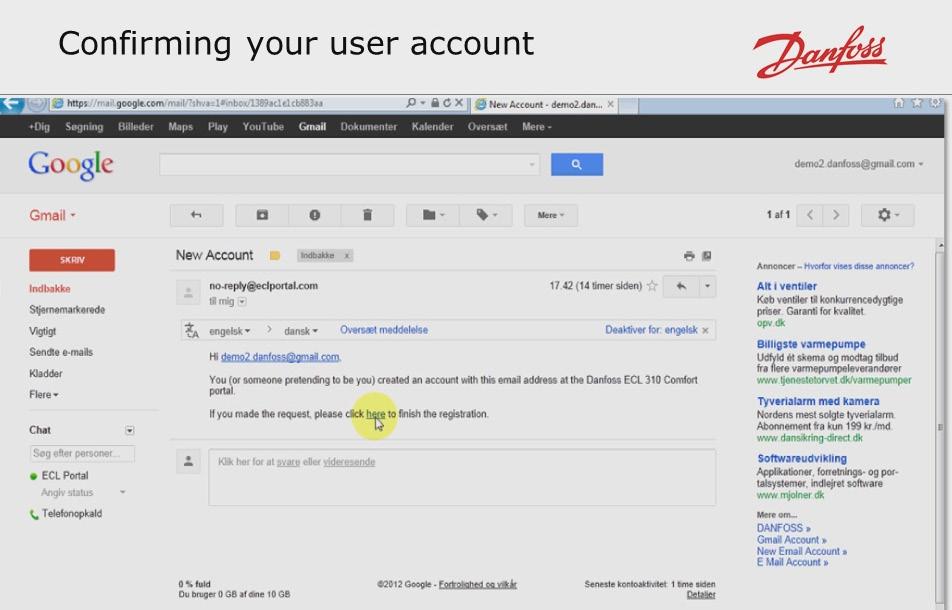

9 Du får ett e-postmeddelande om bekräftelse från ECL Portal. Öppna din e-postlåda för att se om bekräftelsen har kommit. Du bör få den inom ett par minuter. Öppna e-postmeddelandet och klicka på länken för att bekräfta ditt användarkonto. Klicka på Yes (Ja). Din registrering är färdig. Kontrollera även dina skräppostmappar om du inte får något e-postmeddelande om bekräftelse. VI.HX.E3.07 Danfoss

10 5.4 Logga in på ditt konto Logga in på ditt användarkonto med hjälp av din e-postadress och ditt lösenord. Du kan nu registrera en eller flera ECL Comfort 296 / 310 regulatorer på ditt användarkonto. 5.5 Registrera din ECL-regulator på kontot Gå till menyn Registrera ny ECL. Ange det serienummer och den åtkomstkod som visades på displayen för ECL Comfort 296 / 310 regulatorn. 10 Danfoss VI.HX.E3.07

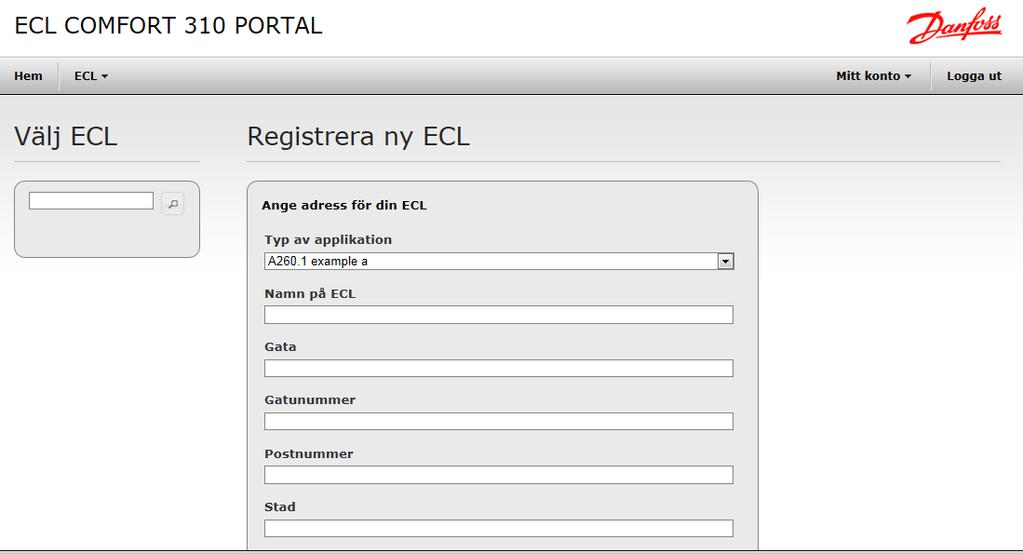

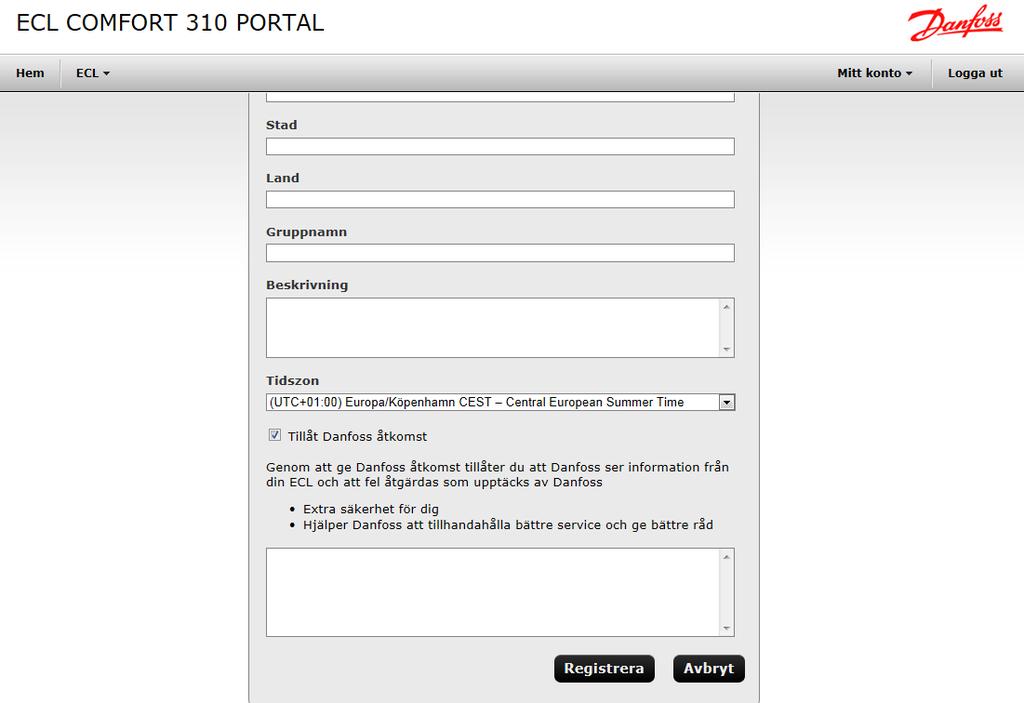

11 ECL Portal konfigurerar sitt användargränssnitt automatiskt mot bakgrund av den tillämpning som är installerad i ECL Comfort 296 / 310. I det här exemplet är tillämpningsnyckeln A260.1 installerad. Först måste du ange ECL-regulatorns namn och installationsadress. Välj det tillämpningsexempel som passar bäst för installationen och beskriv även ECL Comfort 296 / 310 regulatorn. Om fler än en ECL Comfort 296 / 310-regulator är registrerade på ditt konto bör du överväga att dela in dem i grupper. Du kan ange gruppens namn i fältet Gruppnamn. Du kan inte slutföra registreringsproceduren förrän du har läst igenom och accepterat villkoren och att Danfoss har åtkomst till dina data. Klicka på Registrera för att registrera ECL Comfort 296 / 310 regulatorn på ditt konto. Upprepa den här registreringsproceduren för alla ECL Comfort 296 / 310 regulatorer du vill registrera på ditt konto. Professionella användare kan registrera ett obegränsat antal ECL Comfort 296 / 310 regulatorer på kontot. Att registrera en eller flera CL Comfort 296 / 310 regulatorer på ett användarkonto kräver dock en licensnyckel för varje regulator efter att den avgiftsfria provperioden är över. VI.HX.E3.07 Danfoss

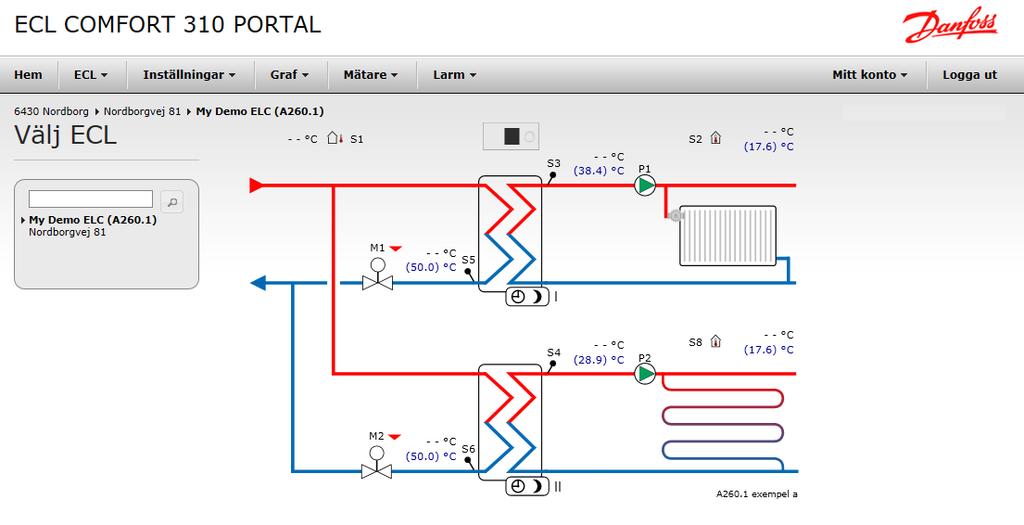

12 5.6 ECL Portal framsidan På ECL Portal-framsidan har du nu åtkomst till alla ECL-regulatorer som är registrerade på ditt konto. Ett flödesdiagram för tillämpningen i fråga visas när ECL-regulatorn väljs. Det visar alla givare, pumpar och ventiler som används för tillämpningen i fråga. I den här installationen är endast ett par givare anslutna till ECL-regulatorn. En givare måste vara ansluten för att ett värde ska visas. I annat fall visas det faktiska värdet. Det referensvärde som är inställt i ECL-regulatorn anges inom parentes. Pumparnas status anges med färger. Grönt betyder påslagen och rött betyder frånslagen. Ventilernas komfortläge och status anges också i flödesdiagrammet. Professionella användare har fullständig åtkomst till alla funktioner i ECL Portal. 5.7 Ge privata slutanvändare åtkomst till ECL-regulatorn En professionell användare måste först registrera ECL-regulatorn på sitt användarkonto. Därefter kan en privat användare registrera samma regulator på sitt konto. När ECL-regulatorn har registrerats på den professionella användarens konto kan den privata användaren se att ett meddelande skickas från ECL Portal till den professionella användaren där den senare uppmanas att ge den privata användaren åtkomst till ECL-regulatorn. Klicka på Användaradministration på ECL-menyn för att ge den privata användaren åtkomst till ECL-regulatorn, inklusive den åtkomstnivå som den privata slutanvändaren behöver. 5.1, 5.2, 5.3 (fram till inloggningen) måste följas vid den privata slutanvändarens registrering av sitt konto. En professionell användare måste registrera ECL-regulatorn på sitt användarkonto innan en privat slutanvändare kan registrera samma ECL-regulator på sitt konto. 12 Danfoss VI.HX.E3.07

13 Registrerade användare 5.8 Åtkomstnivåer Avläsning Begränsad åtkomst (rekommenderas för privata slutanvändare) Full åtkomst (rekommenderas för professionella användare) Användaren kan läsa av alla inställningar. Ändringar tillåts inte. Användaren har begränsad tillgång till funktionerna i ECL Portal men har möjlighet att övervaka aktuella givarvärden och referensgivarvärden övervaka värmemätare se trendkurvor för loggade data exportera loggade data till filer ställa in schema- och semesterprogram ställa in tid och datum ställa in rumstemperaturen på komfort- eller ekonomiläge ställa in begränsade larm. Användaren har full åtkomst till alla läs- och skrivlägen i ECL Portal. Full åtkomst med användaradministration (rekommenderas för administratörer) Användaren har samma rättigheter som en professionell användare och kan lägga till användare och ändra rättigheter. När den professionella användaren har beviljat användaren åtkomst till ECL-regulatorn kan användaren logga in på sitt konto på ECL Portal med hjälp av sin e-postadress och sitt lösenord. VI.HX.E3.07 Danfoss

14 6.0 Vad händer om en privat slutanvändare registrerar sitt konto på ECL Portal före den professionella användaren? Två tillvägagångssätt är möjliga om en privat slutanvändare registrerar 1. Den privata slutanvändaren beviljar den professionella användaren sitt konto på ECL Portal före den professionella användaren: Full åtkomst med användaradministration. 7.0 Telefonhjälp 2. Be den lokala ECL Portal-administratören hos din försäljningsrepresentant för Danfoss att ta bort den privata slutanvändarens åtkomst till ECL Comfort 296 / 310 regulatorn. Därefter kan den professionella användaren registrera ECL-regulatorn först. Professionella användare har tillgång till lokal direktsupport via telefon. Här kan man få hjälp med funktionerna i ECL Portal, olika problem med smarttelefonappar, felsökning vid anslutning av ECL Comfort 296 / 310 regulatorn till internet och ECL-portalen eller allmänna förklaringar till funktionerna i ECL Comfort 296 / 310 regulatorn och ECL Portal. Dock ingår inga konsulttjänster kring uppträdandet hos specifika installationer, optimeringar o.s.v. i supporten. 8.0 Ytterligare information och teknisk litteratur Följande instruktionsvideor innehåller mer information om andra funktioner i ECL Portal: ECL Portal Getting Started Part 1 VV.HX.A ECL Portal Getting Started Part 2 VV.HX.B ECL Portal Getting Started Part 3 VV.HX.C Smarttelefonapparna kan laddas ned gratis via Apple AppStore (för ios-baserade smarttelefoner) och Google Play Shop (för Android-baserade smarttelefoner). Du hittar appen genom att söka efter ECL Portal. Ytterligare teknisk litteratur om Danfoss ECL Portal-systemet: Datablad för ECL Portal VD.HX.C Bruksanvisning för ECL Comfort 210 / 296 / 310 VI.KT.Y Ovan angivna litteratur finns tillgänglig på Där finns även användarmanualer om olika Danfoss tillämpningsnycklar, inklusive beskrivningar av hur ECL-regulatorns olika parametrar och inställningar fungerar. 14 Danfoss VI.HX.E3.07

15 VI.HX.E3.07 Danfoss

16 *087H9192* *VIHXE307* Danfoss DHS-SRMCT/DK VI.HX.E3.07
