1 Skandinavisk Ecotech Carl-Johan Larm vvd Produktchef

2 Om Ecotech Systemutvecklare med över 20 års erfarenhet Ansvarar för hela produktkedjan - Utveckling - Produktion - Försäljning och installation - Garantier - Service och support - Uppföljning

3 Produktområden Avloppsrening för 1 till 10,000 personer Enskilda hushåll - fritidsboende eller permanent Fastighetsgrupperingar Samfälligheter Campingar Kommunala reningsverk

4 Produktportfölj

5 Produktportfölj Vi utvecklar våra produkter Med kunden i centrum Med installatörens ögon Fokus är alltid på Enkelhet Robusthet

6 Hur påverkar grannens avlopp mig?

7 Hur påverkar grannens avlopp mig? Ovan jord har vi tomtgränser Under jord sitter vi alla ihop

8 Vad är det som skall renas? Fosfor Kväve Miljöskydd Syretärande ämnen Bakterier Smittskydd/hälsoskydd

9 Vad är det som skall renas? Fosfor Kväve Syretärande ämnen Förhindrar övergödning med bottendöd och algblomning som följd Bakterier Kontaminerar grundvatten

10 Vad är det som skall renas? Utöver dessa ämnen finns också en hel mängd kemikalier, tensider, oljor från hushållet som också bör renas. EJ Lagstadgat Ligger sannolikt med i framtida krav

11 Rening av Fosfor Komplicerad process Kan delas in i följande grupper: Mekanisk Kemisk Biologisk Filtrering

12 Rening av Fosfor Kemisk fällning: AlCl FeCl Vanlig vid kommunala verk Kräver pumpar och reglersystem för dosering samt inblandning i vattnet Kalibreras mot inkommande färskvatten Absolut vanligaste tekniken för fosforbindning

13 Rening av Fosfor Reaktiva filter: Reaktiva filter består av olika kemiska föreningar. Vanliga ämnen i dessa filter är: Ca Fe Si Utvinns bl a från järnproduktion eller bryts i dagbrott Robusta i drift

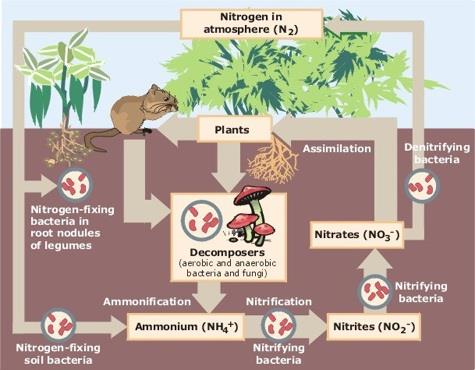

14 Rening av Kväve Rening av kväve sker nästan uteslutande i biologiska processer Olika faser: Syrerik fas - Aerob Syrefattig fas - Anaerob Därefter övergår kvävet i gas. Känslig för temperatur för att starta Den andra fasen sker ofta i naturen

15 Rening av Syretärande ämnen (BOD) BOD-rening sker med bakterier som finns naturligt i avloppsvattnet. Biofilm bildas som bryter ner organiska föreningar i vattnet. Kräver tillgång på syre i vattnet

16 Rening av bakterier Olika typer av bakterier som man mäter (indikatorbakterier): E.coli Intestinala enterokocker Renas delvis biologiskt Reaktiva filter (högt ph) UV-filter Klor

17 Produktportfölj Grundläggande teknologi och krav Robusthet och hög reningsgrad är våra ledord Samtliga produkter är implementerade med helt biologisk teknik och reaktiva filter. Samtliga produkter uppfyller alltid högsta skyddsnivån i Sverige för BÅDE miljöskydd och smittskydd. All teknik är integrerad i produkterna och innehåller INGA rörliga delar

18 Produktportfölj Kemikaliefritt - Inga pumpar i vattnet - Inga reglersystem i vattnet - Inga pumpar för kemikalier ---> Robusta system ---> Enkel drift och service

19 Reningsprocess Ecobox

20 Reningsprocess Ecobox Mekanisk avskiljning - suspenderande ämnen, 3 steg

21 Reningsprocess Ecobox Biologisk rening av BOD, COD, kväve och fosfor 2 biosteg (biofilter med aktiv luftning)

22 Reningsprocess Ecobox Klarvattenfas och återscirkulering för kväverening

23 Reningsprocess Ecobox Fosforfilter för fosforinbindning och bakterierening

24 Ecobox Small - Allt integrerat För ett hushåll Enkelt att installera Uppfyller Hög skyddsnivå Bakterirening/smittskydd Ingen efterpolering krävs 1-2 servicebesök/år

25 Ecobox Bio hushåll Extern slamavskiljare 6-8m3 Enkelt att installera Uppfyller Hög skyddsnivå Bakterirening/smittskydd Ingen efterpolering krävs 1-2 servicebesök/år

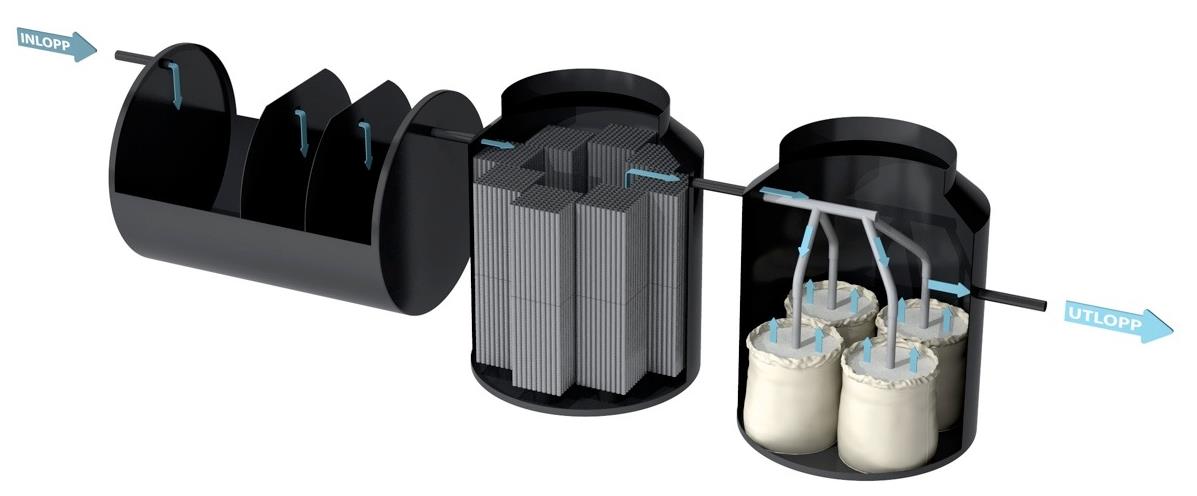

26 Ecobox Bio hushåll Extern slamavskiljare 8-10m3 Enkelt att installera Uppfyller Hög skyddsnivå Bakterirening/smittskydd Ingen efterpolering krävs 1-2 servicebesök/år

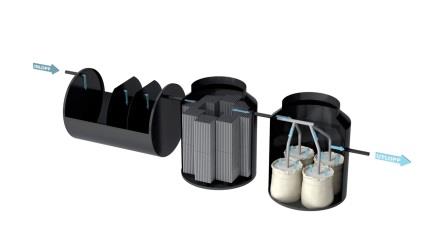

27 Ecobox Bio hushåll Extern slamavskiljare 12m3 Separat Bio-steg Separat Filtersteg Uppfyller Hög skyddsnivå Bakterirening/smittskydd Efterpolering med singel eller filter 4 servicebesök/år

28 Ecobox Bio hushåll Extern slamavskiljare 20m3 Separat Bio-steg Separat Filtersteg Uppfyller Hög skyddsnivå Bakterirening/smittskydd Efterpolering med singel eller filter 4 servicebesök/år

29 Ecobox XL Vi gör också större platsbyggda verk Drivs i projektform Vi står för reningsteknik och design Totalentreprenad Schakt Byggnation Projektering Lämplig teknik för mellan ,000 PE

30 Samfälligheter Vi hjälper alltid till med: Dimensionering Projektering av transport och tillbehör

31 Planerar Ni avlopp här?

32 Samfälligheter Vanlig investeringsfördelning befintlig bebyggelse 20% reningsverk 80% vattentransport (schakt rördragning pumpar)

33 Samfälligheter Decentralisera systemet genom att: Optimera genom att använda fler enheter Minimera rördragning Lägre investeringkostnad > Ökad konkurrenskraft Samma resultat för kunden

34 KOMBINERA OCH OPTIMERA FRÅN ECOBOX LARGE 100PE TILL ECOBOX SMALL 5PE

35 OPTIMERAD ANSLUTNINGSKOSTNAD

36 Installation

37 Olika tekniker i Sverige idag Trekammarbrunn + infiltration Uppfyller formellt inga krav i Sverige, framför allt mycket låg fosforrening Processen går ej att kontrollera/mäta Minimalt med löpande underhåll. Känsliga för lokala förhållanden/installation. Har enligt rapporter från HaV en livslängd på ca 5-7år men detta är motstridigt prestanda Havererar vid slamflykt Trekammarbrunn + tät markbädd + ev P-fälla Uppfyller fosforkravet om fosforfiltret är av rätt typ Tre enheter skall installeras + provtagningsbrunn. Lågt löpande underhåll. Känsliga för lokala förhållanden/installation. Havererar vid slamflykt Urinseparerande system Stor installation i fastigheten med flera ledningssystem. Kräver ofta att våtrumsskiktet måste brytas vilket leder till att försäkringen upphör om inte våtrummet görs om enligt. Bidrar till kretsloppet med fosfor.

38 Olika tekniker i Sverige idag Vacuumsystem Stor installation i fastigheten med dubbla system för WC/BDT. Våtrumsskikt måste brytas. Förbrukar lite vatten vid spolning Fördelaktigt om dåligt med vatten som på tåg, fartyg och flygplan. Sluten tank + BDT Två separata system för avlopp i fastigheten. Dyrt i drift med många tömningar. Ingen rening av BDT-vattnet. Förbränningstoaletter/mulltoa + BDT Används ofta när slamtömning är otillgänglig. Ingen rening av BDT. Bio-Kemiska minireningsverk Vanligaste typen av reningsverk. Tekniken påminner om den i stora anläggningar för kommunal drift. Kräver högre grad av service då pump och reglersystem ofta finns i själva avloppsmiljön. Tillåter vanligt vattenavlopp i fastigheten. Mycket hög reningsgrad

39 Olika tekniker i Sverige idag Biologiska minireningsverk Senaste generationen rening som är en kombination av beprövade tekniker. Få mekaniska element i vattenmiljön Stor möjlighet till kretslopp av fosfor.
