1 Passiva system Infiltrationer och markbäddar Effektiva Robusta Minimal skötsel Minimalt underhåll Kräver: Bra förundersökning Rätt design Noggrann installation Infiltration TILLOPPSLEDNING SLAMAVSKILJARE FÖRDELNINGSBRUNN INFILTRATIONSSTRÄNG SPRIDARRÖR SPRIDARLAGER AV TVÄTTAD STEN Naturens egen reningsmetod Effektiv Minimal tillsyn Minimal skötsel INFILTRATIONSY TA Viktigt vid små anläggningar Bäst Bra Placering Anläggningen placeras tvärs avrinningen (ofta = marklutningen) Dåligt å Grundvatten Extra vatten - grundvatten - ytvatten får inte belasta anläggningen Bäst Sämre 1

Marklutning Infiltrationen bestäms av - jordarten - föroreningsinnehållet Avrinningen bestäms av - jordarten (viktigast) - grundvattenytans lutning (ofta = marklutningen) - genomströmningsarean i

2 Marklutning Infiltrationen bestäms av - jordarten - föroreningsinnehållet Avrinningen bestäms av - jordarten (viktigast) - grundvattenytans lutning (ofta = marklutningen) - genomströmningsarean i marken (tjockleken på vattenförande skikt) 1. INFILTRATIONSYTA jordart siktprov Jordprover perkolationstest Empiriska samband ger dimensionerande värde, l/m2,d 2. AVRINNING - DARCYS LAG där Q= k x i x A Q= flödet k = hydraulisk konduktivitet - markprov i = hydraulisk gradient - mäts A = tvärsnittsarea där vattnet strömmar - väljs Beräknas För både normalt infiltrationsyta bara för stora anläggningar. och avrinning gäller: Grus / sand Morän Silt, lera bäst så där (ofta svårt) sämst Återfyllning Spridarrör Spridarlager (tvättad sten) Infiltrationsyta Spillvatten + infiltrationsyta ger tillväxt av bakterier = biohuden Omstart Biohudens tillväxt Uppstart Anpassad flora - snabbare tillväxt 2

Biohudens tillväxt reducerar föroreningarna Föroreningar + syre omvandlas till vatten + koldioxid + salter Organiskt material + O 2 H 2 O + CO 2 + salter IN UT

3 Biohudens tillväxt reducerar föroreningarna Föroreningar + syre omvandlas till vatten + koldioxid + salter Organiskt material + O 2 H 2 O + CO 2 + salter IN UT Reduktion av organiskt material COD som funktion av antal dygn efter starten (av en markbädd) -1 cm IN Ej dämning god syretillgång -1 cm IN Dämning dålig syretillgång 3

4 Omättad zon CEN / TC 16 TR > 1 m Grundvattenyta Mättad zon Marken under infiltrationsytan - filter ( partiklar fastnar) - polersteg (fosfor adsorberas) Markbädd enligt SNV 87:6 Totalfosfor, tot-p OBS! Resultat vid Q dim 4

5 Kväve, N NO3-N NH4-N Kväve, N NO3-N NH4-N CEN TC 16 / WG 41 Små avloppsreningsverk upp till 0 PE översikt (B) A 1 or 4 2 C A 1 or 4 C D D or E 7 E A 3 6 D or E 7 E D or E 7 E 2, Code of Practice (Handbok) Harmoniserad 1, 3, 4, 6, 7 produktstandard

6 Infiltrationsdike, exempel med 3 diken TR D 2 D 1 D 4 W 1 W 2 Tvärsektion 1 Underliggande mark 2 Spridarlager 3 Infiltrationsrör 10 Naturlig mark 4 Sandlager 11 Geotextil T Rör från D slamavskiljare 1 Total djup, 0,6-1,0 m D 6 Fördelningsbrunn 2 Återfyllningsdjup 0,2 m D 7 Fördelningsrör 3 Infiltrationsrörsdiameter + 0 to 0,1 m spridarrlagermaterial 8 Återfyllning Spridarrörsförbindels e med ventilation och åtkomst D 4 Fördelningslager under spridarrör 0,1-0,3 m W 1 Naturlig markbredd mellan diken 1 m W 2 Spridarlagrets bredd 0, - 1, m L 1 Spridarlagrets längd 30 m D 2 D 4 D 3 D Längdtvärsnitt W 1 W 2 L 1 Plan Markbädd, Nedgrävt vertikalt sandfilter, BVSF, exempel från TR

1. Inlopp 2. Fördelningsrör 3. Geotextil T 4. Dränrör. Spridarrör 6. Tätskikt 7. Utloppr 8. FB. Slutändesbrunn 10. UB 11. Återfyllning 12. Sten 20-40 mm 13. Sand 14.

7 1. Inlopp 2. Fördelningsrör 3. Geotextil T 4. Dränrör. Spridarrör 6. Tätskikt 7. Utloppr 8. FB. Slutändesbrunn 10. UB 11. Återfyllning 12. Sten mm 13. Sand 14. Mark Markbädd enligt SNV 87:6 Reduktionsfaktorn R [%] Aktiva system SS-EN , EN och pren Passiva system God praxis, t.ex.tr , TR (och SNV Allmänna råd 87:6), ger schablonvärden på R ST 7

8 0 300 (10) Naturvårdsverkets författningssamling NFS 2006:7 Kunskapskrav = säker funktion Minst pe (som regel) Skyddsnivå - normal - hög Spillvattenvolym [l/p,d] (10-200) kl+bdt [l/p,d] (100-10) för BDT Reduktion Mängd Halt % g/p,d mg/l BOD tot-p 70 normal nivå 0,6 3 0 hög nivå 0,2 1 tot-n 0 hög nivå 7 40 Urin Fek+pap. BDT Totalt Halt BDT innehåll g/p,d g/p,d g/p,d g/p,d mg/l % BOD * ca 60 tot-p 1 0, 0, 2 12** ca 2 fosfatfritt (0,1-0,6) tot-n 11 1, 1, ca 10 *10-30mg/l verklig variation ( mg/l vid 200 resp 10 l/p,d) **-1 mg/l verklig variation (10-13 mg/l vid 200 resp 10 l/p,d) Passiva system för BDT-vatten Dimensionering Flödet l/p,d = 70-7 % av totala kl+bdt-vattnet Dimensioneras som för kl+bdt-vatten trots 1. Lägre mängd BOD 7 och SS => 20 % mindre area 2. Obalanserat vatten (lågt N) Rätt utförande beroende på lokala förutsättningar Installation Auktoriserad installatör (borde krävas) 2. generationens passiva system Effektivare, enklare och säkrare Markbädd med maximerad infiltration och IN-DRÄN MARKLUTNING ca m TVÄRSEKTION 8

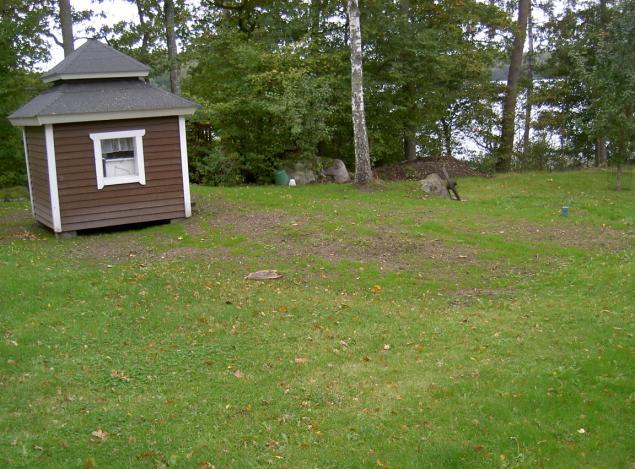

9 Fältprovtagning Kunniga provtagare Provtagning undantagsfall och endast utgående vatten. Inkommande schablonvärden [g/p,d] annars svårt Vattenmätare installerad (underlättar beräkningar och felsökning) Ser du anläggningen?
