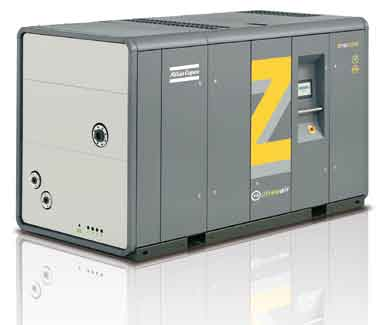

1 Atlas Copco Oljefria skruvkompressorer ZR/ZT FF & ZR/ZT VSD-FF kw/ hk

2 Sätter standarden för energieffektivitet, säkerhet och tillförlitlighet Energi, säkerhet och tillförlitlighet Snabbaste vägen till överlägsen produktivitet är att minska driftskostnaderna. Z-serien av Atlas Copcos kompressorer fokuserar på att på ett effektivt sätt spara energi, garantera produktsäkerheten det är endast oljefria maskiner som garanterat inte ger några föroreningar och på att garantera högsta tillförlitlighet 24 tiar om dygnet. Och detta inte bara idag, utan dag efter dag, år efter år, med minimala underhållskostnader, få underhållsavbrott och lång drifttid före översyn Rätt val Atlas Copco behärskar alla kompressionsprinciper och erbjuder den mest energieffektiva tekniken för användningsområdet. Rätt drivning Kompressorer med fast varvtal är ett bra alternativ vid fullast, men när luftbehovet varierar kan drivning med variabelt varvtal ge avsevärda besparingar. Optimal användning Med central styrning av en installation med flera kompressorer kan ett snävare tryckband uppnås och den totala energikostnaden minimeras. Fullständig säkerhet Processer, produkter och miljö är skyddade från föroreningar. De första luftkompressorer som är TÜV-certifierade som oljefria (ISO KLASS 0). Expertis Ända sedan 1903 har Atlas Copco haft som filosofi att ständigt förbättra våra produkter med hjälp av intensiv forskning och utveckling, med målet att maximera värdet för våra kunder. Integrerad design Interna rörledningar, drivning med variabelt varvtal, 100 % avpassade komponenter - det enda sättet att garantera total tillförlitlighet. Problemfri installation och igångkörning Den oljefria kompressorn ZR kan tas i bruk direkt. Ställ den på ett plant golv, anslut nätsladden och tryckluftsutloppet... och tryck på startknappen.

3 Energiåtervinning Värme från kompressionen kan återvinnas och användas till förvärmning av matarvatten till värmepanna, uppvärmning av byggnader osv. Energi Säkerhet Professionell uppföljning Med Atlas Copcos serviceavtal får du rätt underhåll, snabba svar och originalreservdelar - i hela världen. Tillförlitlighet

4 ISO KLASS 0 Atlas Copco sätter en ny branschstandard Klass noll När det handlar om ren, oljefri tryckluft för dina kritiska processer, så har du inte råd att kompromissa. Atlas Copco, pionjären inom oljefri skruvkompressorteknologi, är välkänt för sitt breda sortiment kompressorer särskilt konstruerade för användningsområden som kräver oljefri luft. Nu har Atlas Copco uppnått en ny milstolpe: Upprättandet av standarden för ren luft som den första tillverkare som certifierats enligt ISO KLASS 0. Varför en ny klass? Först med att uppnå ISO KLASS 0 Industrier inom läkemedel, livsmedel och drycker, elektronik och textil måste undanröja alla föroreningsrisker. Om så inte sker kan allvarliga följder uppstå genom förstörda eller opålitliga produkter, produktionsstopp och skador både på produktnamn och rykte. För att tillgodose behoven inom kritiska användningsområden där ren luft är av största vikt, reviderades ISO tryckluftsstandard år Tillsaans med en mer omfattande mätmetod, lades en ny renhetsklass till de fem befintliga: ISO KLASS 0. Som branschledande företag med fokus på att uppfylla de allra mest krävande kundernas behov, begärde Atlas Copco att det välrenoerade TÜV-institutet skulle typtesta Z-serien med oljefria skruvkompressorer. Med hjälp av de strängaste tillgängliga testmetoderna, mättes alla oljeformer över ett intervall och tryck. TÜV hittade inga spår av olja alls i utgående luftström. Därmed blev Atlas Copco inte bara den första kompressortillverkaren att få mottaga KLASS 0-certifiering, utan också att överträffa ISO KLASS 0-specifikationerna. KLASS Koncentration olja totalt (aerosol, vätska, ånga) mg/m 3 Atlas Copco eliminerar alla risker 0 Enligt specifikation av utrustningens användare eller leverantör och strängare än klass 1 1 0,01 2 0, Bara oljefria kompressorer levererar oljefri luft. Oavsett om din verksamhet finns inom läkemedelsproduktion, livsmedelshantering, kritisk elektroniktillverkning eller en motsvarande krävande bransch, så är det nödvändigt att eliminera risker. Därför behöver du en riskfri lösning från Atlas Copco: oljefria skruvkompressorer särskilt för tillämpningar som kräver den högsta nivån av renhet. Noll procent olja betyder noll procents risk. Noll procents risk för förorening. Noll procents risk för skadade eller osäkra produkter. Noll procents risk för förluster genom stilleståndstid. Men framför allt, noll procent olja betyder noll procents risk för ditt upparbetade rykte.

5 Den strängaste testningen av renheten hos tryckluft, som finns tillgänglig. De flesta tillverkarna föredrar testning av partiellt flöde, vilket bara mäter i centrum av luftflödet. Atlas Copcos Z-serie av oljefria skruvkompressorer testade med den strängare fullflödesmetoden. Den undersöker hela luftflödet för att mäta aerosoler, ångor och olja på rörväggarna. Inte ens vid en sådan rigorös testning kunde några spår av olja hittas i den utgående luftströen. TÜV (Technische Überwachungsverein/Technical Monitoring Association) rapporterar om Atlas Copco Z serien med oljefria skruvkompressorer Kan oljeinsprutade kompressorer med oljeavskiljningsfilter leverera oljefri luft? Många gånger refererad till som tekniskt oljefri luft, så bygger det här systemet på kylningsenheter (t.ex. kyltorkar) och flera steg med oljeavskiljning med hjälp av många komponenter. Ett fel hos någon av dessa komponenter eller otillräckligt underhåll kan resultera i oljeförorening av en process. Därför finns det alltid en risk med oljeinsprutade kompressorer att de ger kontaminerad tryckluft, vilket kan ge allvarliga konsekvenser för din verksamhet. Z oljefria skruvkompressorer Oljemängd: Steg 1 Mellankylare Steg 2 Efterkylare Oljemängd: Typiskt 0-0,003 mg/m 3 KLASS NOLL 0 mg/m 3 Oljeinsprutad kompressor med filter Olja sprutas in Oljeseparator Oljemängd : Steg 1 Oljan Efterkylare Oljeavskiljningsfilter Oljemängd* Typiskt 0-0,003 mg/m avlägsnas 3 delvis * Med låg omgivningstemperatur + rena filter = Klass 2 version 2001 ( 0,1 mg/m 3 ) Med hög omgivningstemperatur + igensatta filter = Klass 3 version 2001 ( 1 mg/m 3 ) Uppgradera till en riskfri standard. Besök

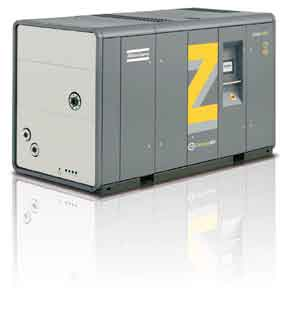

6 Beprövad Z-teknik - allt i ett Vattenkyld ZR Avancerat Elektronikon-styrnings- och övervakningssystem 2 Oljefritt skruvkompressionselement 3 Högeffektiva kylare och vattenavskiljare 4 Inloppskompensatorer i alla röranslutningar Vattenkyld ZR: luft-/olje-/kylmedelsflöde Luftfilter ZR/ZT FF och ZR/ZT VSD-FF Kapacitetsområde (50 och 60 Hz) Luft in Lågtryckselement Högtryckselement ZR FF ZR VSD-FF ZR ZR VSD ZT FF ZT VSD-FF Mellankylare l/s 150 m 3 /min kubikfot/min Efterkylare Luft ut luft vatten olja ZT: Luftkyld / ZR: Vattenkyld / VSD: Drivning med variabelt varvtal / FF: Full Feature. Se datasidor för intervalluppgifter.

7 1 Effektiv filtrering av insugsluft 2 Inbyggd frekvensomvandlare för variabel steglös drift 3 IP55 helt inbyggd högeffektiv elmotor 4 Inbyggd IMD adsorptionstork Luftkyld ZT 160 VSD-FF Integrerad VSD, Full Featureversion med IMD-tork Fullständigt ZR/ZT-sortiment Luftkyld ZT-FF: luft-/olje-/kylmedelsflöde Luftfilter ZR ZR VSD Lågtryckselement Luft in Högtryckselement ZT ZT VSD l/s 150 m 3 /min kubikfot/ min Luft ut Efterkylare (med för-kylare) Oljekylare Mellankylare (med för-kylare)

8 Överlägsen konstruktion in i minsta detalj Beprövad Z-teknik Oljefria kompressionselement i världsklass 4 unik Z-tätningskonstruktion garanterar 100 % oljefri luft 4 varvtalet under drift ligger långt under kritisk nivå Pålitligt intagsskydd 4 maskinmonterat luftfilter, som är lätt att underhålla 4 minimal intagsförlust 4 hög total effektivitet, tack vare: högklassig rotorbeläggning elementkylmantlar 4 inga problem med oljerengöring Precisionsdrivsystem AGMA Q13/DIN Klass 5-växlar 4 lång livslängd 4 låga transmissionsförluster 4 lågt ljud och vibration Högklassiga elementlager 4 hög stabilitet under varierande belastningsförhållanden 4 inget behov av försmörjning/stabiliseringstid 4 lager drivs under slitagegräns Helt innesluten motor 4 IP55 TEFC-skydd mot da och fukt 4 hög effektivitet

9 Kylsystem skapat för lång livstid Pålitlig in i minsta detalj Hög effektivitet + vattenkylning med hög tillförlitlighet (ZR) 4 korrosionsbeständiga rör i rostfritt stål 4 robotsvetsningar med hög tillförlitlighet, ingen risk för läckage 4 stjärnprofilinsatser i aluminium ökar värmeöverföringen 4 kylvatten leds utanför rören med skärmplåtar inga döda zoner begränsade föroreningar ingen försämring i kylningsprestanda enkel rengöring mycket långa serviceintervaller Vattenavskiljare 4 Tack vare labyrintkonstruktionen skiljs kondensatet från tryckluften på ett effektivt sätt 4 låg nivå av resterande fukt skyddar annan utrustning högtryckselement med lång livstid bättre torkprestanda Inloppsventil 4 luftdrivet membran 4 lägsta obelastad energiförbrukning genom inställning med bypass-skruv 4 mekanisk samverkan mellan insugs- och avluftningsventiler Hög effektivitet + luftkylning med hög tillförlitlighet (ZT) 4 förkylare i rostfritt stål med flänsar 4 utmärkt värmeledning 4 enkel åtkomst för rengöring 4 lågt buller + kylfläktar med låg energiförbrukning Avancerat Elektronikon -system för styrning och övervakning 4 systemets totala prestandastatus med indikering för förebyggande service, larm för felaktiga funktioner och säkerhetsstopp 4 olika språk kan väljas på skärmen 4 alla övervaknings- och styrfunktioner via ett enda gränssnitt 4 många olika kounikationsmöjligheter 4 integrering med många olika processtyrsystem (fältbussystem)

10 Varför kompressorer med drivning med variabelt varvtal (VSD)? Direkt energibesparing på upp till 35 % Indirekta energibesparingar 4 Förlust vid avlastning minimeras 4 Ingen avblåsning av tryckluft till atmosfären 4 Transmissionsförluster vid belastning/ingen belastning elimineras 4 VSD-kompressorns exakta tryckkontroll ger ett snävare tryckband och lägre genomsnittligt arbetstryck vilket resulterar i minskad energiförbrukning 4 Det lägre systemtrycket som uppnås av VSD resulterar i upp till ytterligare 10 % årliga besparingar: lägre energiförbrukning hos (andra) grundbelastade maskiner läckförluster minskar betydligt: t.ex. läckaget vid 6 bar är 13 % lägre än vid 7 bar de flesta tryckluftstillämpningar förbrukar mindre luft vid lägre tryck Fler fördelar med VSD 4 Det stabila systemtrycket ger stabilitet åt alla processer där tryckluft används. investering underhåll energi energibesparing med VSD Tryck - belastning -avlastning (standard) - 0,5 bar Tryck - turbo-modulering - 0,2 bar Tryck - VSD - 0,1 bar Beräkna dina besparingar Ta hjälp av den expertis som Atlas Copcos specialister tillhandahåller och låt dem göra en utvärdering av din produktionsanläggning. I en detaljerad rapport åskådliggörs aktuell drift och möjliga besparingar med en VSD-lösning i ditt tryckluftssystem. 0,5 bar Processtryck 4 Inga strömtoppar under uppstart obegränsade starter och stopp ingen risk för straffavgifter vid strömtoppar vid start % Full belastningsström Stjärn/triangel DOL Mjukstartare VSD Sekunder 4 Besparingar i elektriska installationer - mindre brytare, säkringar, transformatorer och kablage.

11 Likriktare Växelström 50 eller 60 Hz Magin hos VSD DC-länk Växelriktare AC-ingång 50 eller 60 Hz AC-utgång 25 till 150 Hz* Nätreaktorer AC-utgång Hz* Frekvensen hos drivmotorn anpassas kontinuerligt till det växlande tryckluftsbehovet. RFI-filter * Beroende av modell Integrerad VSD - det enda sättet 1 Elektronikon styr kompressor och omriktare 4 maximal maskinsäkerhet 4 enkel nätanpassning av kompressorn 2 EMC-testad och -certifierad 4 maximalt driftsintervall 4 ingen påverkan på externa källor 4 inga utsläpp till annan utrustning Motorn är specialkonstruerad för VSD 4 lagren är skyddade mot inducerade lagerströar 4 motor och omvandlare är perfekt avstämda för att uppnå bästa effektivitet över hela varvtalsintervallet 4 optimerat kylluftflöde 4 Mekaniska förbättringar 4 korrekt smörjning av växlar och lager i alla varvtal 4 alla komponenter drivs under varvtal för kritiska vibrationer 5 Testad över komplett varvtalsintervall 4 eliminering av varvtalsfönster, ger stabilt tryck och kontinuerlig energibesparing Kombinerad motor-/omvandlareffektivitet Driftsområde 100 % ej integrerad lösning varvtalsfönster Atlas Copco integrerad lösning integrerad VSD ej integrerad VSD minimum Flöde maximum minimum Motorns varvtal maximum

12 Full Feature-kompressorn en kompakt allt-i-ett-lösning för kvalitetsluft Torr tryckluft direkt ur lådan 4 Full Feature-konceptet är en heltäckande installation för torr tryckluft. Integrerad med IMD-torken och dess Variable Speed Drive på VSD-modeller, så erbjuder det här kompakta paketet högkvalitativ tryckluft till lägsta kostnad Adsorptionstorken IMD eliminerar fukten innan den koer in i tryckluftsnätet, och ger en tillförlitlig process och en oklanderlig slutprodukt. Ingen extern energi behövs för att torka luften, vilket resulterar i större besparingar Tryckfallet i torken är minimalt vilket också det skär ned på driftskostnaden. 4 IMD-torken behöver ingen avluftning: ingen tryckluft förloras. 4 Full Feature-kompressorn har fördragna ledningar och rör och är färdig att tas i bruk. IMD-torkprincipen 1 Varm omättad luft 2 Varm mättad luft 3 Kyld mättad luft 4 Torr luft 5 Torkdel Vattenkyld ZR 160 VSD-FF

13 Energibesparing med Full Feature/MD Direkta besparingar Det krävs ingen extern energi för IMD-torkprocessen, vilket med tiden ger stora besparingar. Energibesparingar* ( /$/år) IMD-besparing Kyltork Värmereaktiverad tork Kallregenererad tork Flöde I/s kubikfot/min * Antaganden: 1kWh = 0,05 /$ 8000 tim/år Indirekta besparingar Annat än direkt energitillförsel, trycket sjunker i torkar också beroende på indirekt energiförbrukning. IMD-torkar har en mycket låg trycksänkning, vilket leder till ytterligare sänkning av energikostnaderna Övergripande systemstyrning och övervakning 4 Ett integrerat styrsystem för kompressorn och torken 4 Övervakning av IMD-torken omfattar: Temperaturavläsningar av IMD-torkens inlopp och utlopp regenereringsluftens inlopp och utlopp kombinationsluftinlopp Tryckdaggpunkt efter IMD (valfritt) Belastningsrapportering för torken Årliga besparingar* ( /$) Besparingar för varje tryckfall på 0,1 bar (1,4 psi) Flöde I/s kubikfot/min

14 CustomDesign Svaret på alla frågor utanför standard Den nya generationen av Z-kompressorer är som standard utformad för att motsvara ett stort antal krav från drift och miljö. En del miljöer ställer dock ytterligare krav. För alla de här specialbehoven så erbjuder Atlas Copcos avdelning CustomDesign en adekvat lösning. 4 Anpassa standardprodukter till att passa in i din lokala Allt detta naturligtvis med saa höga standard, med avseende på energi, säkerhet och pålitlighet, som hos alla Atlas Copcos produkter. Med hängivna arbetslag både inom produktionsföretag och regionala teknikcentra, så erbjuder CustomDesign närbelägna lösningar som passar dina installationer världen över. anläggningsstandard. Uppfyll standard för elektrisk spänning, färgsättningar, explosionssäkra zoner, dokumentation, test och inspektionsbehov 4 Utforma produkter för säker användning i en hård miljö. Tillåt utomhusinstallationer vid temperaturer under noll, öka korrosionsmotståndet för vindpinade kust- eller havsinstallationer eller säkerställ prestandan i heta, fuktiga eller daiga miljöer 4 Utöka området till kvävekompressorer och hjälpenheter anpassade till dina specifika behov

15 Global närvaro - lokal service Vår produktportfölj för eftermarknaden är utformad för att ge maximal nytta till våra kunder. Genom att tillförsäkra dem optimalt tillgänglig och pålitlig tryckluftsutrustning med lägsta tänkbara driftskostnader. Vi levererar den här kompletta servicegarantin genom vår omfattande organisation för eftermarknaden, vilken understöder vår ledarposition inom tryckluft. Fullständigt intervall av tillgängliga produkter på eftermarknaden Aktivitet Originalreservdelar Utökade garantier Servicekontrakt Systemövervakningar Fjärrövervakning Energibesparing Produktförbättringar Produkt* Atlas Copco servicesatser och oljor AIRXtend Serviceplan AIRScan AIRConnect AIROptimizer Uppgraderingsprogram * Mer information finns tillgänglig hos ditt lokala Atlas Copco Customer Centre

16 Det perfekta svaret på dina behov Z-kompressorer Den nya generationen av Z-kompressorer ger oöverträffad frihet att välja rätt funktioner för dina speciella behov. Den kompressor som du vill ha är den som vi bygger. Z Z Tryck 50 Hz: 7,5 bar 8,6 bar 10 bar 13 bar (endast på ZR145/250/275) 60 Hz: 7 bar/100 psi 8,6 bar/125 psi 10,4 bar/150 psi 13 bar / 188 psi (endast på ZR145/250/275) Kapacitet (effekt) 110 kw (fast varvtal) 132 kw (drivning med fast varvtal och variabelt varvtal, VSD) 145 kw (fast varvtal) 160 kw (drivning med fast varvtal och variabelt varvtal, VSD) 200 kw (fast varvtal) 250 kw (fast varvtal och VSD - variabelt varvtal) 275 kw (fast varvtal) 300 kw (fast varvtal) 315 kw (fast varvtal och VSD - variabelt varvtal) 355 kw (fast varvtal) 400 kw (fast varvtal och VSD - variabelt varvtal) 425 kw (fast varvtal) 450 kw (fast varvtal) 500 kw (fast varvtal och VSD - variabelt varvtal) 630 kw (fast varvtal) 700 kw (VSD - variabelt varvtal) 750 kw (fast varvtal) 900 kw (VSD - variabelt varvtal) Z Z Z Z Z Kylning ZR med vattenkylning ZT: luftkyld (upp till 315 kw) Motordrivning Drivning med fast varvtal Drivning med variabelt varvtal (VSD) - sparar upp till 35 % i energikostnader Tork MD-tork för torr luft utan energikostnad: integrerad IMD för Z och Z VSD fristående MD för ZR och ZR VSD BD/XD-tork för mycket torr luft Kompressor utan tork Inomhus/utomhus Standardpaket för inomhusanvändning Utomhusvariant monterad i en standardbehållare (upp till 315 kw) Omgivningstemperatur Standardmaskin: driftsområde mellan 0 och 40 C HAT-version (hög omgivningstemperatur): driftsområde mellan 0 och 50 C Vinterkörningsalternativ: temperaturer till -20 C (endast på utomhusvariant)

17 Komplett utrustad för alla behov Egenskaper och fördelar Många funktioner finns som standard. En del användningsområden kan också behöva eller dra fördel av en av de fabriksinstallerade alternativen. Standard Luftintagsfilter och ljuddämpare Flexibelt luftinlopp Mellan- och efterkylarelement i rostfritt stål * Ljuddämpare för luftutlopp Sexsidig ljuddämpande huv Flexibla luft- och vattenanslutningsuttag Fläns för luftutlopp Komplett integrerad vattenkrets * En inlopps- och en utloppsanslutning för kylvatten* Backspolning för kylarrengöring * Komplett oljekrets med färdig rördragning Inbyggt system för oljeluftning Växlar i AGMA klass 13; DIN klass 5 Förmonterade elektriska IP55-motorer ** Starter ** Förmonterade elskåp och VSD-skåp Balkram som inte kräver fundament Undertryckande av utsläpp/harmonisk distorsion i VSD * Endast för vattenkylda versioner ** Standard för LV, tillval på MV Tillval ZT ZT VSD ZR ZR VSD ZR ZR VSD Energiåtervinning Varmluftsversion (= utan efterkylning) HAT-version (Hög omgivningstemperatur) Teflonfria element Förfiltersats Separat luftintag Automatisk vattenavstängningsventil Termostatisk vattenventil Elektronisk avtappning std std std std std ANSI-fläns(ar) för anslutningar av luft (och vatten) Dubbla oljefilter IP55 (TEFC) inkapsling för MV-motorer (1) std på LV std std på LV std std på LV std Kondensationshindrande värmare för motor Extra tåligt dafilter för VSD inverter PT1000 skydd för motorlindning PT1000 skydd för motorlager std Överdimensionerad motor MODBUS-gränssnitt PROFIBUS-gränssnitt ETHERNET/IP-gränssnitt Fjärrstyrning av varvtal eller börvärde Bevittnat prestandatest (2) Bevittnat prestandatestcertifikat (2) Materialcertifikat (2) Emballage av trä SPM-övervakning (stötpulsmätning) std (I)MD-torkshunt (3) std std PDP (tryckdaggpunkt) givare bakom (I)MD (3) (1) MV = Medelspänning (= över 2130 V AC) / LV = Lågspänning (2) Fast innehåll (3) På Full Feature-enheter eller enheter med fristående MD

18 Tekniska data Verkliga prestanda Prestanda för Atlas Copcos Z-kompressorer mäts enligt ISO 1217, bilaga C, utgåva 3, där FAD-mätningen görs vid paketets utlopp, exklusivt alla förluster. Atlas Copcos specifikationer motsvarar kapaciteten och trycket som blir effektivt tillgängligt för användaren, inte luftvolymen som sugs in. Skillnaden kan vara betydande. Referensförhållanden (1) Referensförhållanden: - Torr luft - Absolut inloppstryck 1 bar(a) - Kyl- och luftinloppstemperatur 20 C - Nominellt arbetstryck: 7 bar(e) för 7 bar(e)-, 7,5 bar(e)- och 8,6 bar(e)-varianter 9 bar(e) för 10 bar(e)- och 10,4 bar(e)-varianter 12 bar(e) för 13 bar(e)-varianter - Z VSD: 5 % reducering för 380 V-nät - Kompressorpaketets kapacitet uppmätt enligt ISO 1217, utgåva 3, bilaga C Luftintagsvolym Externa läckage Anläggning förhållanden FAD (2) Kylvattnets temperaturstegring på 15 C (10 C för FF) (3) Tryckdaggpunkt är angiven för - 20 C temperatur på kylluft/kylvatten - relativ luftfuktighet på 60 % - nominellt arbetstryck - belastningsnivå på minst 50 % (4) ± 3 db(a) enligt ISO 2151:2004 med ISO Omvandling - 1 kg = 2,2 lbs (pund) - 1 = 0,039 tum - F = C x 9/ B A C ZR och ZR VSD-kompressorer - 50 Hz ZR vattenkyld Fritt avgiven luftmängd (1) Installerad motor Kylvatten förbrukning (2) Tryckdaggpunkt Ljudtrycksnivå (4) Vikt Dimensioner (3) FF (med IMD-tork) Paket (utan IMD-tork) Typ l/s m 3 /min 50 Hz - 7,5 bar(e) kubikfot/ min kw l/s C utan ledning db(a) med ledning db(a) ZR , , ZR , , ZR , , ZR , , ZR , , ZR , , ZR , , ZR , , ZR , , ZR , , ZR , , ZR , , ZR , , ZR , , ZR , , ZR , , ZR , , ZR , , ZR , , ZR , , ZR , , ZR , , ZR , , kg A B C

19 ZR vattenkyld Fritt avgiven luftmängd (1) Installerad motor Kylvatten förbrukning (2) Tryckdaggpunkt Ljudtrycksnivå (4) Vikt Dimensioner (3) FF (med IMD-tork) Paket (utan IMD-tork) FF (med IMD-tork) Paket (utan IMD-tork) FF (med IMD) Paket (utan IMD) Typ l/s m 3 /min 50 Hz - 8,6 bar(e) kubikfot/ min kw l/s C utan ledning db(a) med ledning db(a) ZR , , ZR , , ZR 132 VSD , ,9-28/ ZR , , ZR , , ZR 160 VSD , ,2-28/ ZR , , ZR , , ZR 250 VSD , ,8-25/ ZR , , ZR 315 VSD , ,8-25/ ZR , , ZR , , ZR 132 VSD , , ZR , , ZR , , ZR 160 VSD , , ZR , , ZR , , ZR 250 VSD , , ZR , , ZR , , ZR , , ZR 315 VSD , , ZR , , ZR , , ZR 400 VSD , , ZR , , ZR , , ZR , , ZR 500 VSD , , ZR , , ZR 700 VSD , , ZR , , ZR 900 VSD , , Hz - 10 bar(e) ZR , , ZR , , ZR 132 VSD , ,1 0, ZR , , ZR , , ZR 160 VSD , ,4 0, ZR , , ZR , , ZR 250 VSD , ,8-25/ ZR , , ZR 315 VSD , ,7-25/ ZR , , ZR , , ZR 132 VSD , , ZR , , ZR , , ZR 160 VSD , , ZR , , ZR , , ZR 250 VSD , , ZR , , ZR , , ZR , , ZR 315 VSD , , ZR , , ZR , , ZR 400 VSD , , ZR , , ZR , , ZR 500 VSD , , ZR , , ZR 700 VSD , , ZR , , ZR 900 VSD , , Hz - 13 bar(e) ZR , , ZR , , ZR , , ZR , , ZR , , ZR , , kg A B C

20 ZR och ZR VSD-kompressorer - 60 Hz ZR vattenkyld Fritt avgiven luftmängd (1) Installerad motor Kylvatten förbrukning (2) Tryckdagg- Ljudtrycksnivå (4) Vikt Dimensioner punkt (3) Paket (utan IMD-tork) FF (med IMD-tork) Paket (utan IMD-tork) FF (med IMD-tork) Typ l/s m 3 /min 60 Hz - 7 bar(e) kubikfot/ min hk l/s C utan ledning db(a) med ledning db(a) ZR , , ZR , , ZR , , ZR , , ZR , , ZR , , ZR , , ZR , , ZR , , ZR , , Hz - 8,6 bar(e) ZR , , ZR 132 VSD , ,9-28/ ZR , , ZR , , ZR 160 VSD , ,2-28/ ZR , , ZR , , ZR 250 VSD , ,8-25/ ZR , , ZR 315 VSD , ,8-25/ ZR , , ZR 132 VSD , , ZR , , ZR , , ZR 160 VSD , , ZR , , ZR , , ZR 250 VSD , , ZR , , ZR , , ZR , , ZR 315 VSD , , ZR , , ZR , , ZR 400 VSD , , ZR , , ZR , , ZR 500 VSD , , ZR , , ZR 700 VSD , , ZR , , ZR 900 VSD , , kg A B C

21 ZR vattenkyld Fritt avgiven luftmängd (1) Installerad motor Kylvatten förbrukning (2) Tryckdaggpunkt Ljudtrycksnivå (4) Vikt Dimensioner (3) FF (med IMD-tork) Paket (utan IMD-tork) FF (med IMD-tork) Paket (utan IMD-tork) Typ l/s m 3 /min 60 Hz - 10,4 bar(e) kubikfot/ min hk l/s C utan ledning db(a) med ledning db(a) ZR , , ZR 132 VSD , ,9-28/ ZR , , ZR , , ZR 160 VSD , ,2-28/ ZR , , ZR , , ZR 250 VSD , ,8-25/ ZR , , ZR 315 VSD , ,7-25/ ZR , , ZR 132 VSD , , ZR , , ZR , , ZR 160 VSD , , ZR , , ZR , , ZR 250 VSD , , ZR , , ZR , , ZR , , ZR 315 VSD , , ZR , , ZR , , ZR 400 VSD , , ZR , ,7-74 xx ZR , ,7-75 xx ZR 500 VSD , , ZR , , ZR 700 VSD , , ZR , , ZR 900 VSD , , Hz - 13 bar(e) ZR , , ZR , , ZR , , ZR , , ZR , , ZR , , kg A B C (1) Referensförhållanden: - Torr luft - Absolut inloppstryck 1 bar(a) - Kyl- och luftinloppstemperatur 20 C - Nominellt arbetstryck: 7 bar(e) för 7 bar(e)-, 7,5 bar(e)- och 8,6 bar(e)-varianter 9 bar(e) för 10 bar(e)- och 10,4 bar(e)-varianter 12 bar(e) för 13 bar(e)-varianter - Z VSD: 5 % reducering för 380 V-nät - Kompressorpaketets kapacitet uppmätt enligt ISO 1217, utgåva 3, bilaga C (2) Kylvattnets temperaturstegring på 15 C (10 C för FF) (3) Tryckdaggpunkt är angiven för - 20 C temperatur på kylluft/kylvatten - relativ luftfuktighet på 60 % - nominellt arbetstryck - belastningsnivå på minst 50 % (4) ± 3 db(a) enligt ISO 2151:2004 med ISO Omvandling - 1 kg = 2,2 lbs (pund) - 1 = 0,039 tum - F = C x 9/ B A C

22 ZT och ZT VSD-kompressorer - 50 Hz ZT med luftkylning Fritt avgiven luftmängd (1) Installerad motor Installerad fläktmotor Tryckdaggpunkt Ljudtrycksnivå (4) Vikt Dimensioner (3) Paket (utan IMD-tork) FF (med IMD-tork) Paket (utan IMD-tork) FF (med IMD-tork) Paket (utan IMD-tork) FF (med IMD-tork) Typ l/s m 3 /min 50 Hz - 7,5 bar(e) kubikfot/ min kw kw C utan ledning db(a) med ledning db(a) ZT , , ZT , , ZT , , ZT , , ZT , , ZT , , ZT , , ZT , , ZT , , ZT , , ZT , , ZT , , ZT , , ZT , , Hz - 8,6 bar(e) ZT , , ZT , , ZT 132 VSD , ,8-25/ ZT , , ZT , , ZT 160 VSD , ,8-25/ ZT , , ZT , , ZT 250 VSD , ,5-25/ ZT , , ZT 315 VSD , ,5-25/ ZT , , ZT , , ZT 132 VSD , , ZT , , ZT , , ZT 160 VSD , , ZT , , ZT , , ZT 250 VSD , , ZT , , ZT 315 VSD , , Hz - 10 bar(e) ZT , , ZT , , ZT 132 VSD , ,8-25/ ZT , , ZT , , ZT 160 VSD , ,8-25/ ZT , , ZT , , ZT 250 VSD , ,5-25/ ZT , , ZT 315 VSD , ,5-25/ ZT , , ZT , , ZT 132 VSD , , ZT , , ZT , , ZT 160 VSD , , ZT , , ZT , , ZT 250 VSD , , ZT , , ZT 315 VSD , , kg A B C

23 ZT och ZT VSD-kompressorer - 60 Hz ZT med luftkylning Fritt avgiven luftmängd (1) Installerad motor Installerad fläktmotor Tryckdagg- Ljudtrycksnivå (4) Vikt Dimensioner punkt (3) Paket (utan IMD-tork) FF (med IMD-tork) Paket (utan IMD-tork) FF (med IMD-tork) Typ l/s m 3 /min 60 Hz - 8,6 bar(e) kubikfot/ min hk hk C utan ledning db(a) med ledning db(a) ZT , , ZT 132 VSD , ,5-25/ ZT , , ZT , , ZT 160 VSD , ,5-25/ ZT , , ZT , , ZT 250 VSD , ,8-25/ ZT , , ZT 315 VSD , ,8-25/ ZT , , ZT 132 VSD , , ZT , , ZT , , ZT 160 VSD , , ZT , , ZT , , ZT 250 VSD , , ZT , , ZT 315 VSD , , Hz - 10,4 bar(e) ZT , , ZT 132 VSD , ,5-25/ ZT , , ZT , , ZT 160 VSD , ,5-25/ ZT , , ZT , , ZT 250 VSD , ,8-25/ ZT , , ZT 315 VSD , ,8-25/ ZT , , ZT 132 VSD , , ZT , , ZT , , ZT 160 VSD , , ZT , , ZT , , ZT 250 VSD , , ZT , , ZT 315 VSD , , kg A B C (1) Referensförhållanden: - Torr luft - Absolut inloppstryck 1 bar(a) - Kyl- och luftinloppstemperatur 20 C - Nominellt arbetstryck: 7 bar(e) för 7 bar(e)-, 7,5 bar(e)- och 8,6 bar(e)-varianter 9 bar(e) för 10 bar(e)- och 10,4 bar(e)-varianter - Z VSD: 5 % reducering för 380 V-nät - Kompressorpaketets kapacitet uppmätt enligt ISO 1217, utgåva 3, bilaga C (2) Kylvattnets temperaturstegring på 15 C (10 C för FF) (3) Tryckdaggpunkt är angiven för - 20 C temperatur på kylluft/kylvatten - relativ luftfuktighet på 60 % - nominellt arbetstryck - belastningsnivå på minst 50 % (4) ± 3 db(a) enligt ISO 2151:2004 med ISO Omvandling - 1 kg = 2,2 lbs (pund) - 1 = 0,039 tum - F = C x 9/ B A C

24 ISO 9001 Genom konstant kvalitet har vi blivit ledande i branschen och vunnit kundernas förtroende. ISO Atlas Copcos miljösäkringssystem ingår som en naturlig del i varje affärsprocess. Andas aldrig in komprimerad luft som inte har renats i enlighet med lokala bestäelser och standarder. Vad som gör Atlas Copco unikt är insikten att vi, för att bli bäst på vårt område, måste kunna erbjuda ett stort kunnande och den bästa tekniken, så att våra kunder kan producera och växa med framgång. Vi på Atlas Copco har vårt eget sätt att göra det på. Vår idé bygger på samarbete, långvariga relationer och engagemang i våra kunders processer, behov och mål. Det betyder från vår sida flexibel anpassning till de olika behoven som våra kunder har. Det är engagemanget i kundernas affärer som driver oss i vårt arbete att öka deras produktivitet och hjälpa dem med bättre lösningar. Det arbetet börjar med att vi ger fullt stöd för befintliga produkter för att sedan gradvis göra saker och ting ännu bättre. Men vi går även längre än så genom att utveckla tekniken via innovationer. Inte för teknikens egen skull, utan för kundens slutresultat och sinnesfrid. Det är så vi på Atlas Copco koer att fortsätta arbeta i vår strävan att förbli våra kunders förstahandsval, vinna ny affärsmark och behålla positionen som ledande i branschen Tryckt i Belgien Ändringar kan förekoa utan föregående meddelande
