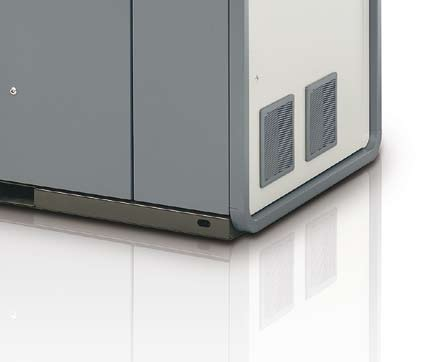

1 Atlas Copco Oljefria skruvkompressorer ZR/ZT FF och ZR/ZT 90 VSD-FF kw/ hk

2 Sätter standarden för energieffektivitet, säkerhet och tillförlitlighet Energi, säkerhet och tillförlitlighet Snabbaste vägen till överlägsen produktivitet är att minska driftskostnaderna och säkerställa oavbruten försörjning av tryckluft med rätt kvalitet. Z-serien av Atlas Copcos kompressorer fokuserar på att på ett effektivt sätt spara energi, garantera produktsäkerheten det är endast oljefria maskiner som garanterat inte ger några föroreningar och högsta tillförlitlighet 24 timmar om dygnet. Detta gäller inte bara idag, utan dag efter dag, år efter år, med minimala underhållskostnader, få underhållsavbrott och lång driftstid före översyn. Kärnteknik Atlas Copco behärskar alla kompressionsprinciper och erbjuder den mest energieffektiva tekniken för användningsområdet. Rätt drivning Kompressorer med fast varvtal är ett effektivt alternativ vid fullast, men när luftbehovet varierar kan drivning med variabelt varvtal ge avsevärda besparingar. De innovativa tillbehören Den integrerade IMD-adsorptionstorken ger kvalitetsluft utan fukt med det lägsta tryckfallet, och värmen från kompressorn används för regenerering. Två funktioner som leder till betydande energibesparingar. Optimal användning Med central styrning av en installation med flera kompressorer kan ett snävare tryckband uppnås och den totala energikostnaden minimeras. Optimeringen inbegriper också att driften av maskinerna sker på det mest effektiva sättet. Oljefri kompression Atlas Copcos oljefria skruvkompressorer har kompressionsrum som är helt fria från olja. Det har gjorts möjligt genom att det inte finns någon metallkontakt mellan de precisionsslipade skruvarna och därför heller inte något behov av smörjning. Fullständig säkerhet Process, produkter och miljö är skyddade från föroreningar. De första luftkompressorer som är TÜV-certifierade som oljefria (ISO KLASS 0). Expertis Ända sedan 1903 har Atlas Copco haft som filosofi att ständigt förbättra våra produkter med hjälp av intensiv forskning och utveckling, med målet att maximera värdet för våra kunder. Integrerad design Interna rörledningar, avancerade funktioner, variabelt varvtal, 100 % avpassade komponenter... det enda sättet att garantera total tillförlitlighet. Problemfri installation och igångkörning Varje maskin testas för att kontrollera att den uppfyller specifikationerna, står för fullständig säkerhet och inga överraskningar. De oljefria ZR-kompressorerna är direkt färdiga för drift. Placera enheten på ett plant golv, anslut nätsladden och luftutloppet... och tryck på startknappen.

3 Energiåtervinning Värme från kompressionen kan återvinnas och användas i industriprocesser såsom förvärmning av matarvatten till värmepanna, uppvärmning av byggnader osv. Energi Axeleffekt 100 % Utstrålningsförluster 2 % Återstående värme i tryckluft 4 % Återvinningsbar energi 94 % Säkerhet Professionell uppföljning Serviceavtal ger dig maximal driftstid, förebyggande underhåll, snabba svar och originalreservdelar... i hela världen. Tillförlitlighet

4 ISO KLASS 0 Atlas Copco sätter en ny branschstandard Klass noll När det handlar om ren, oljefri tryckluft för dina kritiska processer, så har du inte råd att kompromissa. Atlas Copco, pionjären inom oljefri skruvkompressorteknologi, är välkänt för sitt breda sortiment kompressorer särskilt konstruerade för användningsområden som kräver oljefri luft. Nu har Atlas Copco uppnått en ny milstolpe: Upprättandet av standarden för ren luft som den första tillverkare som certifierats enligt ISO KLASS 0. Varför en ny klass? Först med att uppnå ISO KLASS 0 Industrier inom läkemedel, livsmedel och drycker, elektronik och textil måste undanröja alla föroreningsrisker. Om så inte sker kan allvarliga följder uppstå genom förstörda eller opålitliga produkter, produktionsstopp och skador både på produktnamn och rykte. För att tillgodose behoven inom kritiska användningsområden där ren luft är av största vikt, reviderades ISO tryckluftsstandard år Tillsammans med en mer omfattande mätmetod, lades en ny renhetsklass till de fem befintliga: ISO KLASS 0. Som branschledande företag med fokus på att uppfylla de allra mest krävande kundernas behov, begärde Atlas Copco att det välrenommerade TÜV-institutet skulle typtesta Z-serien med oljefria skruvkompressorer. Med hjälp av de strängaste tillgängliga testmetoderna, mättes alla oljeformer över ett intervall och tryck. TÜV hittade inga spår av olja alls i utgående luftström. Därmed blev Atlas Copco inte bara den första kompressortillverkaren att få mottaga KLASS 0-certifiering, utan också att överträffa ISO KLASS 0-specifi kationerna. KLASS Koncentration olja totalt (aerosol, vätska, ånga) mg/m 3 Atlas Copco eliminerar alla risker 0 Enligt specifikation av utrustningens användare eller leverantör och strängare än klass 1 1 0,01 2 0, Bara oljefria kompressorer levererar oljefri luft. Oavsett om din verksamhet fi nns inom läkemedelsproduktion, livsmedelshantering, kritisk elektroniktillverkning eller en motsvarande krävande bransch, så är det nödvändigt att eliminera risker. Därför behöver du en riskfri lösning från Atlas Copco: oljefria skruvkompressorer särskilt för tillämpningar som kräver den högsta nivån av renhet. Noll procent olja betyder noll procents risk. Noll procents risk för förorening. Noll procents risk för skadade eller osäkra produkter. Noll procents risk för förluster genom stilleståndstid. Men framför allt, noll procent olja betyder noll procents risk för ditt upparbetade rykte.

5 Den strängaste testningen av renheten hos tryckluft, som finns tillgänglig. De flesta tillverkare föredrar testning vid partiellt fl öde, vilket bara mäter i centrum av luftfl ödet. Atlas Copcos Z-serie av oljefria skruvkompressorer har testats med den strängare fullflödesmetoden. Den undersöker hela luftfl ödet för att mäta aerosoler, ångor och olja på rörväggarna. Inte ens vid en sådan rigorös testning kunde några spår av olja hittas i den utgående luftströmmen. TÜV (Technische Überwachungsverein/Technical Monitoring Association) rapporterar om Atlas Copco Z serien med oljefria skruvkompressorer Kan oljeinsprutade kompressorer med oljeavskiljningsfilter leverera oljefri luft? Många gånger refererad till som tekniskt oljefri luft, så bygger det här systemet på kylningsenheter (t.ex. kyltorkar) och fl era steg med oljeavskiljning med hjälp av många komponenter. Ett fel hos någon av dessa komponenter eller otillräckligt underhåll kan resultera i oljeförorening av en process. Därför fi nns det alltid en risk med oljeinsprutade kompressorer att de ger kontaminerad tryckluft, vilket kan ge allvarliga konsekvenser för din verksamhet. Uppgradera till en riskfri standard. Besök Z oljefria skruvkompressorer Oljeinnehåll: Steg 1 Mellankylare Steg 2 Efterkylare Oljeinnehåll: 0-0,003 mg/m 3 0 mg/m 3 typiskt KLASS NOLL Oljeinsprutad kompressor med filter Olja sprutas in Oljeseparator Oljeinnehåll: Steg 1 Oljan 0-0,003 mg/m 3 delvis typiskt avlägsnas Efterkylare Oljeavskiljningsfilter Oljeinnehåll* * Med låg omgivningstemperatur + rena filter = Klass 2 version 2001 ( 0,1 mg/m 3 ) Med hög omgivningstemperatur + igensatta filter = Klass 3 version 2001 ( 1 mg/m 3 )

6 Beprövad Z-teknik i ett komplett paket Vattenkyld ZR VSD-FF Integrerad VSD, Full Feature-version med IMD-tork och Energiåtervinning 1 Högeffektiv kylning 2 Elementlager 3 Vattenavskiljare 7 4 Elektroniska vattenavledare 5 Utluftning för växellåda 6 Precisionsväxlar 7 Avancerat Elektronikon -system för styrning och övervakning 8 Energiåtervinningssystem Vattenkyld ZR-FF: luft-/olje-/kylmedelsflöde Lågtryckselement Luftfilter Luft in Högtryckselement ZR/ZT FF och ZR/ZT 90 VSD-FF Kapacitetsområde (50 och 60 Hz) ZR FF ZR VSD-FF ZT FF ZT VSD-FF Mellankylare Efterkylare , , l/s 15,7 m 3 /min 555 kubikfot/min Torr luft ut IMD-tork luft vatten olja

7 Luftkyld ZT VSD-FF Integrerad VSD, Full Feature-version med IMD-tork 1 Oljefritt skruvkompressionselement 2 Avancerat Elektronikon -system för styrning och övervakning 3 Utluftning för växellåda 4 Precisionsväxlar 2 5 Elektroniska vattenavledare Fullständigt ZR/ZT-sortiment Luftkyld ZT: luft-/olje-/kylmedelsflöde Luftfilter ZR Luft in ZT ZR VSD Lågtryckselement Högtryckselement ZT VSD l/s 150 m 3 /min kubikfot/ min ZT: Luftkyld / ZR: Vattenkyld / VSD: Drivning med variabelt varvtal / FF: Full Feature. Se datasidor för intervalluppgifter. Luft ut luft vatten Efterkylare Mellankylare olja

8 Överlägsen konstruktion in i minsta detalj Beprövad Z-teknik Oljefria kompressionselement i världsklass 100 % oljefri skruvkompression kvalitetsluft lågt varvtal i förhållande till kapaciteten hög total effektivitet, tack vare: högklassig rotorbeläggning elementkylmantlar inga oljeföroreningsproblem nedströms eftersom Effektiv elektronisk vattenavtappning känslig och exakt funktion tillförlitlig halvledarmanövrering ingen luftförlust larm vid felfunktion på Elektronikon -skärmen luften är fullständigt oljefri Precisionsdrivsystem AGMA Q13/DIN Klass 5-växlar i huvudmotor lång livslängd låga transmissionsförluster lågt ljud och vibration Högklassiga elementlager hög stabilitet under varierande belastningsförhållanden anpassar sig väl till växlande belastningar inget behov av försmörjning/stabiliseringstid Helt innesluten motor IP55 TEFC-skydd mot damm och fukt hög effektivitet i enlighet med EFF1

9 Kylsystem skapat för lång livstid Pålitlig in i minsta detalj Hög effektivitet + vattenkylning med hög tillförlitlighet (ZR) korrosionsbeständiga rör i rostfritt stål robotsvetsningar med hög tillförlitlighet, ingen risk för läckage stjärnprofi linsatser i aluminium ökar värmeöverföringen högeffektiv kylning minskar energiförbrukningen och belastningen på torken Vattenavskiljare Tack vare labyrintkonstruktionen skiljs kondensatet från tryckluften på ett effektivt sätt låg nivå av resterande fukt skyddar annan utrustning högtryckselement med lång livstid bättre torkprestanda Integrerat luftningssystem för växellåda enkelt fi lter kombinerat med venturisystem oljan hålls kvar inuti växellådan inga oljeångor ventileras till atmosfären Ånginsugning Luft in Luft ut Oljeretur Hög effektivitet + luftkylning med hög tillförlitlighet (ZT) förkylare i rostfritt stål med fl änsar utmärkt värmeledning enkel åtkomst för rengöring lågt buller + radialkylfl äktar med låg energiförbrukning Växellåda Avancerat Elektronikon -system för styrning och övervakning systemets totala prestandastatus med indikering för förebyggande service, larm för felaktiga funktioner och säkerhetsstopp olika språk kan väljas på skärmen alla övervaknings- och styrfunktioner via ett enda gränssnitt många olika kommunikationsmöjligheter integrering med många olika processtyrsystem (fältbussystem)

10 Varför kompressorer med drivning med variabelt varvtal (VSD)? Direkt energibesparing på upp till 35 % Indirekta energibesparingar Förlust vid avlastning minimeras Ingen avblåsning av tryckluft till atmosfären Transmissionsförluster vid belastning/ingen belastning elimineras VSD-kompressorns exakta tryckkontroll ger ett snävare tryckband och lägre genomsnittligt arbetstryck vilket resulterar i minskad energiförbrukning Det lägre systemtrycket som uppnås av VSD resulterar i upp till ytterligare 10 % årliga besparingar: lägre energiförbrukning hos (andra) grundbelastade maskiner läckageförluster reduceras avsevärt: t.ex. läckage vid 6 bar är 13 % lägre än vid 7 bar de fl esta tryckluftstillämpningar förbrukar mindre luft vid minskat tryck Fler fördelar med VSD Det stabila systemtrycket ger stabilitet åt alla processer där tryckluft används. investering energibesparing med VSD underhåll energi Tryck - belastning -avlastning (standard) - 0,5 bar Tryck - turbo-modulering - 0,2 bar Tryck - VSD - 0,1 bar 0,5 bar Processtryck Beräkna dina besparingar Ta hjälp av den expertis som Atlas Copcos specialister tillhandahåller och låt dem göra en utvärdering av din produktionsanläggning. I en detaljerad rapport åskådliggörs aktuell drift och möjliga besparingar med en VSD-lösning i ditt tryckluftssystem. Inga strömtoppar under uppstart obegränsade starter och stopp ingen risk för straffavgifter vid strömtoppar vid start Ström vid fullast i procent Stjärn-/triangelstartare DOL Mjukstartare VSD Sekunder Besparingar i elektriska installationer - mindre brytare, säkringar, transformatorer och kablage.

11 Magin hos VSD Växelström 50 eller 60 Hz Försörjningsfrekvensen från frekvensomvandlaren till den elektriska motorn styrs av luftbehovet. När behovet är lågt reduceras frekvensen, vilket saktar ner motorn och minskar kompressorns luftmängd. När behovet är högt sker den omvända processen. Den här metoden ger en perfekt anpassning mellan luftbehov och luftförsörjning, med dramatisk nedskärning av energikonsumtionen som följd. Trycköverskott elimineras också. AC-utgång Hz VSD-modul inklusive nätreaktorer, kondensatorer och RFI-filter. Integrerad VSD - det enda sättet Elektronikon styr kompressor och omriktare maximal maskinsäkerhet enkel nätanpassning av kompressorn EMC-testad och -certifierad ingen påverkan på externa källor inga utsläpp till annan utrustning Mekaniska förbättringar korrekt smörjning av växlar och lager under alla varvtal alla komponenter drivs under varvtal för kritiska vibrationer Växelriktarmotor specialkonstruerad för VSD lagren är skyddade mot inducerade lagerströmmar motor och omvandlare är perfekt avstämda för att uppnå bästa effektivitet över hela varvtalsintervallet optimerat kylluftsflöde, förhindrar överhettning maximalt driftsintervall utan momentstrypning Testad över komplett varvtalsintervall eliminering av varvtalsfönster, ger stabilt tryck och kontinuerliga energibesparingar Kombinerad motor-/omvandlareffektivitet Driftsområde 100 % varvtalsfönster ej integrerad lösning Atlas Copco integrerad lösning integrerad VSD ej integrerad VSD minimum Flöde maximum minimum maximum Motorns varvtal

12 Full Feature-kompressorn en kompakt allt-i-ett-lösning för kvalitetsluft Torr tryckluft direkt ur lådan 1 Full Feature-konceptet är en heltäckande installation för torr tryckluft. Integrerad med IMD-torken och dess Variable Speed Drive på VSD-modeller, så erbjuder det här kompakta paketet högkvalitativ tryckluft till lägsta kostnad. 4 3 IMD-adsorptionstorken eliminerar fukt innan den når luftnätet vilket garanterar en tillförlitlig process och en oklanderlig slutprodukt. Ingen extern energi krävs för torkning av luften, vilket ger stora besparingar i jämförelse med konventionella torkar. 5 Tryckfallet i torken är minimalt vilket också det skär ned på driftskostnaden. 2 IMD-torken behöver ingen avluftning: ingen tryckluft förloras. Full Feature-kompressorn har fördragna ledningar och rör och är färdig att tas i bruk. IMD-torkprincipen 1 Varm luft in för regenerering 2 Kall fuktig luft in 3 Kall torr luft ut 4 Regenereringsområde 5 Trumrotation Vattenkyld ZR 90 VSD-FF

13 Maximera dina besparingar återvinn energi Vilken energi? Komprimering av luft skapar normalt värme som avleds via kylarna. Atlas Copco har konstruerat energiåtervinningssystem som möjliggör att den största delen av den här värmen kan återvinnas. Energiåtervinningen kan vara så hög som 94 % av axelns ineffekt i kompressorn. Utstrålningsförluster 2 % Axeleffekt 100 % Återstående värme i tryckluft 4 % Återvinningsbar energi 94 % Varför ska energi återvinnas? Hur återvinns energin? Energikostnaderna kan uppgå till 80 % av den totala kostnaden för produktionen av tryckluft. Med stigande energipriser, betyder sparad energi väsentliga kostnadsbesparingar. Den globala uppvärmningen, Kyoto-normerna och den gradvisa tömningen av traditionella energikällor, har gjort att vi alla i stigande grad blivit medvetna om att vi måste bidra till den totala energibesparingen så mycket som möjligt. Energiåtervinningssystem består av omfattande moduler som återvinner värme som annars skulle gå förlorad. Värmen, i form av varmvatten (85-90 C), är direkt användbar som energikälla. Huvudmodulen i återvinningssystemet är inbyggd i kompressorn. Utveckling av bränslepriser (t.ex. från ett europeiskt land) Pris /liter ( ) 0,75 0,7 0,65 0,6 0,55 0,5 0,45 0,4 0,35 0,3 processvattenberedare jul 04 okt 04 jan 05 apr 05 jul 05 okt 05 jan 06 apr 06 jul 06 Datum

14 Hur kan återvunnen energi användas? Hur drar jag nytta av detta? Det varmvatten som genereras kan ha många användningsområden inom industrin: som förvärmt matarvatten till värmepannor i industriprocesser för uppvärmning av lokaler via cirkulation i radiatorer eller för duschar för andra industritillämpningar, t.ex. färgning av Du sparar energi var du än tillför återvunnen energi som extern källa för att minska dina driftskostnader. De investeringar som krävs för att länka det varma vattnet från kompressorn till befi ntliga nät är relativt låga och återbetalningsperioden kan bli mycket kort. textiler, drift av absorptionskylare och annat Varmvattnet från ZR-kompressorer ska alltid användas som en extern källa till energi, eftersom belastningen av kompressorn, och därmed produktionen av varmvatten, kan variera Livscykelkostnad * Besparing ( ) duschar År Energiåtervinningssystemet har betalat sig på mindre än 6 månader Kompressorn har betalat sig på mindre än 3 år Nettovinst SEK på 10 år* * Inberäknar endast energikostnader eftersom underhållet förblir nästan det samma som för en standardkompressor centralvärme Förutsättningar valt exempel gäller en 90 kw ZR-kompressor driftstimmar/år vid full belastning och fullständig energiåtervinning kostnad för drivmedel: 0,06 SEK/l Siffrorna här ovan är ett exempel. Prisberäkningar kan göras från fall till fall.

15 Energibesparing med Full Feature/MD Direkta besparingar Det krävs ingen extern energi för IMD-torkprocessen, vilket med tiden ger stora besparingar. Energibesparingar* ( /$/år) IMD-besparing Köldmedietork Värmereaktiverad tork Kallregenererad tork Flöde I/s kubikfot/min * Antaganden: 1 kwh = 0,05 /$ tim/år Indirekta besparingar Annat än direkt energitillförsel, trycket sjunker i torkar också beroende på indirekt energiförbrukning. IMD-torkar har en mycket låg trycksänkning, vilket leder till ytterligare sänkning av energikostnaderna Övergripande systemstyrning och övervakning Ett integrerat styrsystem för kompressorn och torken Övervakning av IMD-torken omfattar: Temperaturavläsningar av IMD-torkens inlopp och utlopp regenereringsluftens inlopp och utlopp kombinationsluftinlopp Årligare besparingar* ( /$) Besparing för varje tryckfall på 0,1 bar (1,4 psi) Flöde I/s kubikfot/min

16 CustomDesign Svaret på alla frågor utanför standard Den nya generationen av Z-kompressorer är som standard konstruerad för att motsvara ett stort antal krav från drift och miljö. En del miljöer ställer dock ytterligare krav. För alla de här specialbehoven erbjuder Atlas Copcos avdelning CustomDesign en lämplig lösning. Allt detta med bibehållen hög standard, avseende energi, säkerhet och pålitlighet, som hos alla Atlas Copcos produkter. Med hängivna arbetslag både inom produktionsföretag och regionala teknikcentra, så erbjuder CustomDesign närbelägna lösningar som passar dina installationer världen över. Anpassa standardprodukter till att passa in i din lokala anläggningsstandard. Uppfyll standard för elektrisk spänning, färgsättningar, explosionssäkra zoner, dokumentation, test och inspektionsbehov Utforma produkter för säker användning i en hård miljö. Tillåt utomhusinstallationer vid temperaturer under noll, öka korrosionsmotståndet för vindpinade kust- eller havsinstallationer eller säkerställ prestandan i heta, fuktiga eller dammiga miljöer Utöka området till kvävekompressorer och hjälpenheter anpassade till dina specifi ka behov

17 Global närvaro - lokal service Vår produktportfölj för eftermarknaden är utformad för att ge maximal nytta till våra kunder genom att tillförsäkra dem optimalt tillgänglig och pålitlig tryckluftsutrustning med lägsta tänkbara driftskostnader. Vi levererar den här kompletta servicegarantin genom vår omfattande organisation för eftermarknaden, vilken understöder vår ledarposition inom tryckluft. Fullständigt intervall av tillgängliga produkter på eftermarknaden Aktivitet Originalreservdelar Utökade garantier Servicekontrakt Systemövervakningar Fjärrövervakning Energibesparing Produktförbättringar Produkt* Atlas Copco servicesatser och oljor AIRXtend Serviceplan AIRScan AIRConnect AIROptimizer Uppgraderingsprogram * Mer information finns tillgänglig hos ditt lokala Atlas Copco Customer Centre

18 Komplett utrustad för alla behov Funktioner och fördelar Många funktioner finns som standard. En del användningsområden kan också behöva eller dra fördel av en av de fabriksinstallerade alternativen. Standard Luftintagsfi lter och ljuddämpare Flexibelt luftinlopp Mellan- och efterkylarelement i rostfritt stål* Vattenavskiljare och elektronisk avtappning av mellan- och efterkylare Ljuddämpare för luftutlopp Flexibla luft- och vattenanslutningsuttag Fläns för luftutlopp Komplett vattenkrets* Inlopps- och utloppsanslutning på ett ställe Backspolning för kylarrengöring* Komplett oljekrets med färdig rördragning Inbyggt system för oljeluftning Växlar i AGMA klass 13; DIN klass 5 Förmonterad elmotor IP 55-motorer Starter Förmonterade elskåp och VSD-skåp Ljuddämpande huv Balkram som inte kräver fundament Elektroniska kondensavledare Undertryckande av utsläpp/harmonisk distorsion (i VSD) Alternativ/modell ZR ZR VSD ZR FF ZR VSD-FF ZT ZT VSD ZT FF ZT VSD-FF SPM-övervakningsutrustning (separat sats) Sats för avluftning av torr tryckluft under stillestånd (för tropiska miljöer) Utförande för hög omgivningstemperatur (krävs när omgivningstemperaturen är högre än 40 C) Energiåtervinning Tefl onfria element Vattenavstängningsventil Materialcertifi kat (kontrollera om du behöver godkännandecertifi kat) Testcertifi kat Bevittnat prestandatest Grafi sk display med hög upplösning för Elektronikon MkIV (krävs för kinesiska, koreanska och japanska tecken) Skyddslåda av trä Termistorer i motorlindning Antikondensvärmare i huvudmotor Ankarbultfästen Jordningssytem IT, TT eller TN-nätverk PDP-givare Lågbelastningssats * För vattenkylda versioner ** Endast för vattenkylda versioner med fristående MD-torkar

19 Tekniska data Verkliga prestanda Prestanda för Atlas Copcos Z-kompressorer mäts enligt ISO 1217, utgåva 3, bilaga C, där FAD-mätningen görs vid paketets utlopp, exklusivt alla förluster. Atlas Copcos specifikationer motsvarar kapaciteten och trycket som blir effektivt tillgängligt för användaren, inte luftvolymen som sugs in. Skillnaden kan vara betydande. Luftintagsvolym Externa läckage Anläggningsförhållanden FAD Dimensioner och vikt A B C A B C Vikt ZR ZR ZR ZR 75 VSD ZR 90 VSD ZT ZT ZT ZT 75 VSD ZT 90 VSD A B C Vikt ZR 55 FF ZR 75 FF ZR 90 FF ZR 75 VSD-FF ZR 90 VSD-FF ZT 55 FF ZT 75 FF ZT 90 FF ZT 75 VSD-FF ZT 90 VSD-FF A B C Vikt ZR 55 * ZR 75 * ZR 90 * ZR 75 VSD * ZR 90 VSD * ZR 55 FF * ZR 75 FF * ZR 90 FF * ZR 75 VSD-FF * ZR 90 VSD-FF * * Utrustad med energiåtervinningssystem (1) Referensförhållanden: - torr luft - absolut inloppstryck 1 bar(a) - kyl- och luftinloppstemperatur 20 C - nominellt arbetstryck - kompressorpaketets prestanda uppmätt enligt ISO 1217, tredje utgåvan, bilaga C (2) Kylvattnets temperaturstegring på 15 C (3) Den maximala kapaciteten ligger vid referenstrycket, inte vid det maximala trycket (4) Tryckdaggpunkt är angiven för - 20 C temperatur på kylluft/kylvatten - relativ luftfuktighet på 60 % - nominellt arbetstryck - belastningsnivå på minst 50 % For VSD: vid referensvarvtal (5) ± 3 db(a) uppmätt på avståndet 1 m enligt ISO 2151:2004 och med ISO (6) Högsta luftintags-/kyltemperatur är 50 C för HAT-versioner Omvandling - 1 kg = 2,2 lbs (pund) - 1 mm = 0,039 tum - F = C x 9/5 + 32

20 ZR FF-kompressorserie ZR/ZR FF Vattenkylda oljefria kompressorer Fritt avgiven luftmängd (1) Installerad motor Kylvattenförbrukning (2) Tryckdaggpunkt (4) Ljudtrycksnivå (5) ZR ZR-FF ZR-FF Typ l/s m 3 /min kubikfot/min kw hk l/s l/s C db(a) 50 Hz-enheter ZR , ,9 1, ZR , ,9 1, ZR , ,9 1, Hz-enheter ZR , , ZR , ZR , , Hz-enheter ZR , ,2 1, ZR , ,2 1, ZR , ,2 1, Hz-enheter ZR , ,3 1, ZR , ,3 1, ZR , ,3 1, Hz-enheter ZR , ,4 2, ZR , ,4 2, ZR , ,4 2, Hz-enheter ZR , ,6 2, ZR , ,6 2, ZR , ,6 2, (1) Referensförhållanden: - torr luft - absolut inloppstryck 1 bar(a) - kyl- och luftinloppstemperatur 20 C - nominellt arbetstryck - kompressorpaketets prestanda uppmätt enligt ISO 1217, utgåva 3, bilaga C (2) Kylvattnets temperaturstegring på 15 C (3) Den maximala kapaciteten ligger vid referenstrycket, inte vid max. tryck (4) Tryckdaggpunkt är angiven för - 20 C temperatur på kylluft/kylvatten - relativ luftfuktighet på 60 % - nominellt arbetstryck - belastningsnivå på minst 50 % For VSD: vid referensvarvtal (5) ± 3 db(a) uppmätt på avståndet 1 m och enligt ISO 2151:2004 och med ISO (6) Högsta luftintags-/kyltemperatur är 50 C för HAT-versioner Omvandling - 1 kg = 2,2 lbs (pund) - 1 mm = 0,039 tum - F = C x 9/ ZR VSD-FF-kompressorer ZR VSD/ZR VSD-FF Vattenkylda oljefria kompressorer Fritt avgiven luftmängd (1) Kylvattenförbrukning (2) Tryckdaggpunkt (4) Ljudtrycksnivå (5) ZR ZR-FF ZR-FF Typer 50/60 Hz l/s m 3 /min kubikfot/min l/s l/s C db(a) ZR 75 VSD-9 bar (e) 1,25 1, Max (3) ,2 466 Minimalt 75 4,5 159 ZR 75 VSD-10,4 bar (e) 1,25 1, Max (3) ,9 420 Minimalt 98 5,9 208 ZR 90 VSD-9 bar (e) 1,25 1, Max (3) ,5 547 Minimalt 75 4,5 159 ZR 90 VSD-10,4 bar (e) 1,25 1, Max (3) ,9 492 Minimalt 98 5,9 208

21 ZT FF-kompressorserie ZT/ZT FF Luftkylda oljefria kompressorer Fritt avgiven luftmängd (1) Installerad motor Installerad fläktmotor Tryckdaggpunkt (4) Ljudtrycksnivå (5) ZT ZT-FF ZT-FF Typ l/s m 3 /min kubikfot/min kw hk kw kw C db(a) 50 Hz ZT , , ZT , , ZT HAT (6) 120 7, ZT , , Hz ZT , , ZT HAT (6) 127 7, ZT , , ZT , , Hz ZT , ,6 4, ZT , ,6 4, ZT HAT (6) , , ZT , ,6 4, Hz-enheter ZT , ,8 5, ZT HAT (6) , , ZT , ,8 5, ZT , ,8 5, Hz-enheter ZT , ,6 4, ZT , ,6 4, ZT HAT (6) , , ZT , ,6 4, Hz-enheter ZT , ,8 5, ZT HAT (6) , , ZT , ,8 5, ZT , ,8 5, ZT VSD-FF-kompressorer ZT VSD / ZT VSD-FF Luftkylda oljefria kompressorer Fritt avgiven luftmängd (1) Tryckdaggpunkt (4) Ljudtrycksnivå (5) Typer 50/60 Hz l/s m 3 /min kubikfot/min C db(a) ZT 75 VSD-9 bar (e) Max (3) ,2 466 Minimalt 75 4,5 159 ZT-FF ZT 75 VSD-10,4 bar (e) Max (3) ,9 420 Minimalt 98 5,9 208 ZT 90 VSD-9 bar (e) Max (3) ,5 547 Minimalt 75 4, ZT 90 VSD-10,4 bar (e) Max (3) ,9 492 Minimalt 98 5,9 208

22 ISO 9001 Genom konstant kvalitet har vi blivit ledande i branschen och vunnit kundernas förtroende. ISO Atlas Copcos Miljösäkringssystemet ingår som en naturlig del i varje affärsprocess. Andas aldrig in komprimerad luft som inte har renats i enlighet med lokala bestämmelser och standarder. Vad som gör Atlas Copco unikt är insikten att vi, för att bli bäst på vårt område, måste kunna erbjuda ett stort kunnande och den bästa tekniken, så att våra kunder kan producera och växa med framgång. Vi på Atlas Copco har vårt eget sätt att göra det på. Vår idé bygger på samarbete, långvariga relationer och engagemang i våra kunders processer, behov och mål. Det betyder från vår sida flexibel anpassning till de olika behoven som våra kunder har. Det är engagemanget i kundernas affärer som driver oss i vårt arbete att öka deras produktivitet och hjälpa dem med bättre lösningar. Arbetet börjar med att vi ger fullt stöd för befintliga produkter för att sedan gradvis göra saker och ting ännu bättre. Men vi går även längre än så genom att utveckla tekniken via innovationer. Inte för teknikens egen skull, utan för kundens slutresultat och sinnesfrid. Det är så vi på Atlas Copco kommer att fortsätta arbeta i vår strävan att förbli våra kunders förstahandsval, vinna ny affärsmark och behålla positionen som ledande i branschen Tryckt i Belgien Kan komma att ändras utan föregående meddelande.
