Elektroniska tvättmaskiner. Del I. EWM 1000 Allmän information

Transkript

1 Elektroniska tvättmaskiner Del I EWM 1000 Allmän information 1 TSE-N WN

2 Ämnesområde 2 TSE-N WN

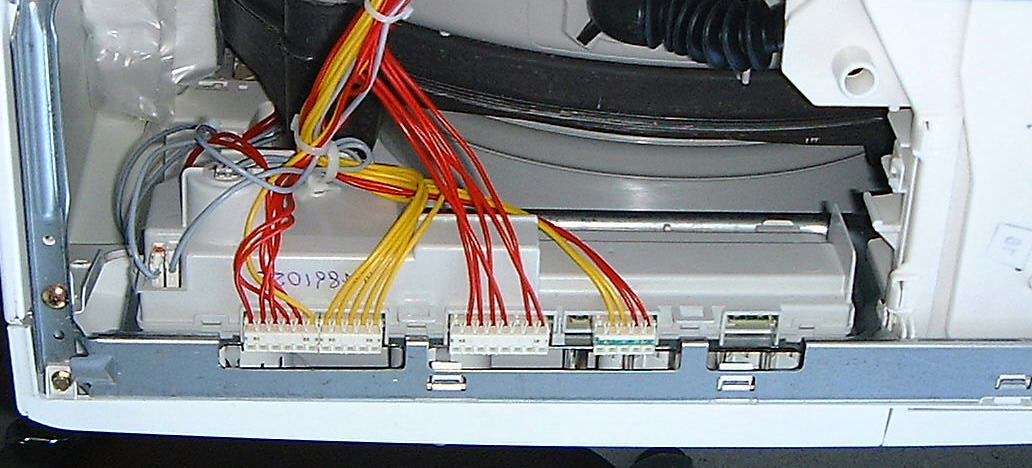

3 Elektronisk reglering EWM TSE-N WN

4 Plattformar för tvättmaskiner 4 TSE-N WN

5 Introduktion EWM 3000 Elektronisk reglering för högfrekventa tvättmaskiner EWM 2000 Elektronisk reglering för medium frekventa tvättmaskiner ny EWM 1000 Elektronisk reglering för lågfrekventa tvättmaskiner 5 TSE-N WN

6 Specifikation EW M 1000 upp till 5 kommandoknappar upp till 15 lysdioder en huvudknapp en tillvalsknapp universell motordrift upp till 1400 varv/minut två elektriska inloppsventiler för vatten överkokningsskydd och första nivåtryckskontakt valfri kontakt för översvämningsskydd DSP drift (toppmatade) PTC eller ögonblicklig låsning av dörr dräneringspumpsfunktion värmeelementsfunktion vattentemperatursfunktion med NTC sensor 6 TSE-N WN

7 Specification EW M 1000 upp till 5 kommandoknappar upp till 15 LED/lysdioder en huvudknapp en tillvalsknapp universell motordrift upp till 1400 varv/minut två elektriska inloppsventiler för vatten överkokningsskydd och första nivåtryckskontakt optional anti flood switch DSP management (top loaders) Den huvudsakliga skillnaden med EWM 2000 är att för panelkonfiguration krävs externa verktyg Det går inte att göra med användargränssnitt! PTC or instantaneous door lock management drain pump management heating element management water temperature management by NTC sensor 7 TSE-N WN

8 Kontrollpanel Horisontella kommandoknappar alternativväljare huvudväljare 8 TSE-N WN

9 Control panel Vertikala kommandoknappar 9 TSE-N WN

10 Elektronisk panel EWM 1000 enkortslösning med integrerad panel för huvud- och användargränssnitt och även till/från-väljare 10 TSE-N WN

11 Enkortslösning integrerat användargränssnitt, huvudpanel och även panel för motorkontroll på en panel 11 TSE-N WN

12 EWM 1000 Ledningsdragning 12 TSE-N WN

13 Funktionslägen användarläge normalt sätt för kunden att använda maskinen demoläge används i butiker för att visa kunden hur man tvättar utan tvätt och avloppsvatten diagnostiskt läge används av servicetekniker för att testa maskinen fjärrkontollsläge används av servicetekniker för att testa maskinen genom att ansluta till palmtop eller laptop 13 TSE-N WN

14 Diagnostiskt läge Det diagnostiska läget används för att kontrollera att maskinen fungerar som den ska -vattenbelastning från tvättfack -vattenbelastning från förtvättsfack -vattenbelastning från sköljmedelsfack -aktivering av uppvärmningen -centrifugering vid 250 varv/min med vatten -tömning och centrifugering vid max hastighet -trummans läge (endast toppmatade) -senaste larmdisplay och återställning 14 TSE-N WN

15 Fjärrkontrollsläge Detta arbetsläge möjliggör kontroll av maskinen med extern utrustning ansluten via seriegränssnitt test cycle serv RS TSE-N WN

16 Elektroniska tvättmaskiner EWM 1000 Slut på General Information del I 16 TSE-N WN

17 Elektroniska tvättmaskiner Del II EWM 1000 Allmän information 17 TSE-N WN

18 Service Service och konfigureringsverktyg test cycle serv RS TSE-N WN

19 Infrarött gränssnitt only for AEG 19 TSE-N WN

20 RS 232 Gränssnitt RS232 Interface gemensam lösning för alla Anslut till EWM TSE-N WN

21 Konfigurering av panel Genom ett RS232 gränssnitt är det möjligt att få tillgång till alla minnesområden - µp - ROM - RAM - EEPROM µp Cykel konfigurationsfil RS232 ROM RAM EEPROM Maskin konfigurationsfil 21 TSE-N WN

22 Diagnosverktyg 22 TSE-N WN

23 Diagnosverktyg 23 TSE-N WN

24 Diagnosverktyg 24 TSE-N WN

25 Diagnosverktyg 25 TSE-N WN

26 Diagnosverktyg 26 TSE-N WN

27 Konfigurering av panel Den huvudsakliga skillnaden med EWM 2000 är att konfigur - eringen av panelen kräver externa verktyg Det fungerar inte med användargränssnitt! 27 TSE-N WN

28 Reservdelar elektronik Om elektroniken måste bytas måste du ta en konfigurerad elektronikpanel EWM 1000! Konfigurerade elektronikpaneler levereras som reservdelar för varje PNC/ELC / Prefix PNC ELC Kolla decimaler 28 TSE-N WN

29 Reservdelar elektronik reservdelsnummer för konfigurerad panel skrivs på en etikett som placeras på panelen PNC ELC / PNC och ELC finns på en nummerplatta på tvättmaskinen 29 TSE-N WN

30 Viktigt! Kolla att PNC/ELC på tvättmaskinen stämmer med PNC/ELC delen på reservdelsetiketten Prov på rätt framställning på panelen reservdelsnummer för konfigurerad panel skrivs på en etikett som placeras på panelen PNC ELC /4 OK PNC och ELC finns på en nummerplatta på tvättmaskinen 30 TSE-N WN

31 Viktigt! Kolla att PNC/ELC på tvättmaskinen stämmer med PNC/ELC delen på reservdelsetiketten Prov på felaktig framställning på panelen reservdelsnummer för konfigurerad panel skrivs på en etikett som placeras på panelen Fel! Använd inte! PNC ELC / PNC och ELC finns på en nummerplatta på tvättmaskinen 31 TSE-N WN

32 Panelkonfiguration i centrallager och service 32 TSE-N WN

33 Elektroniska tvättmaskiner EWM 1000 Slut på General Information del II 33 TSE-N WN
