1 Vårdsystem FM Optik 00 Sida 1 (15) 00 INLEDNING INNEHÅLL Allmänt Optiska delar Årsmärkning Synfältets renhet Ögonlinser Övriga optiska delar Dioptriinställning Optiska axlars parallellitet Vattenpass Magnetiska vinkelmätare Reparationer Förteckning över ändringstryck och kontrollista är inarbetade i Innehåll Tekniskt ansvarig: Thomas Hjelt PRL MS 170 Publikationsansvarig: Soichiro Hosokawa Ersätter: Optik Inledning Fastställd jämlikt: FMV:AUH 15/98

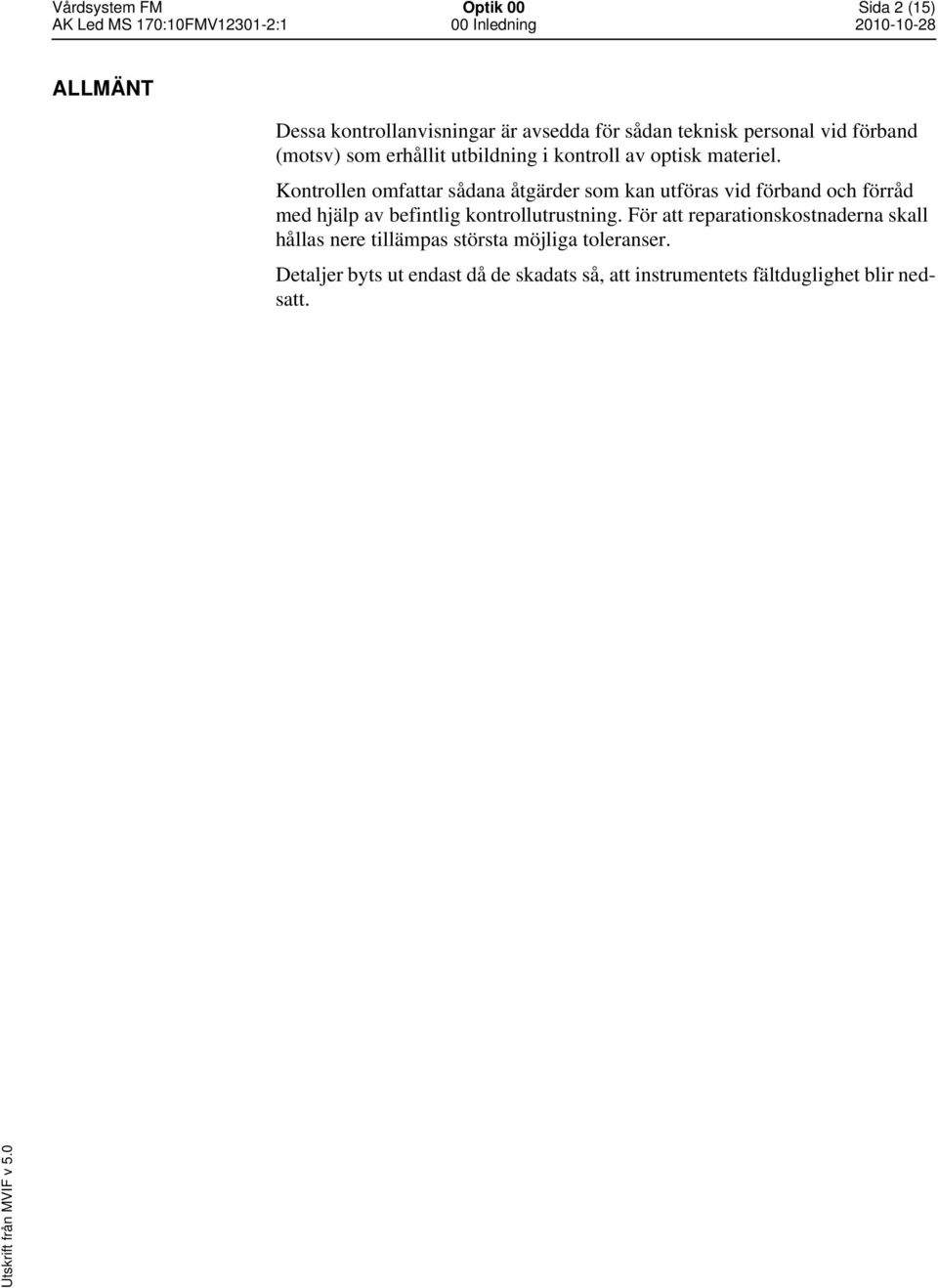

2 Vårdsystem FM Optik 00 Sida 2 (15) ALLMÄNT Dessa kontrollanvisningar är avsedda för sådan teknisk personal vid förband (motsv) som erhållit utbildning i kontroll av optisk materiel. Kontrollen omfattar sådana åtgärder som kan utföras vid förband och förråd med hjälp av befintlig kontrollutrustning. För att reparationskostnaderna skall hållas nere tillämpas största möjliga toleranser. Detaljer byts ut endast då de skadats så, att instrumentets fältduglighet blir nedsatt.

3 Vårdsystem FM Optik 00 Sida 3 (15) OPTISKA DELAR I optiska instrument kan skadade glasdetaljer finnas, som lätt kan iakttas från instrumentets objektivsida. Om man genom att slå med handen på instrumentet eller skaka det kan höra eller se felaktigheter och lösa partiklar erfordras reparation. Skadad optik tillåts i viss omfattning, se avsnittet Synfältets renhet.

4 Vårdsystem FM Optik 00 Sida 4 (15) ÅRSMÄRKNING Kontrollera årtalet på årsmärkesskyltarna och sänd instrumenten till Optronikcentrum vid Saab i Arboga för översyn enligt de intervaller som föreskrivs i MVIF och underhållsplaner. (Skyltarna har endast årtalets två sista siffror.)

5 Vårdsystem FM Optik 00 Sida 5 (15) SYNFÄLTETS RENHET Synfältet tänks uppdelat i tre zoner enligt bild 1. Bild 1. Synfält Zon 1 har en diameter av 1/3 av synfältsdiametern Zon 2 är området utanför till 2/3 av synfältsdiametern. Zon 3 utgör återstoden. Anm. Om synfältet inte är cirkulärt räknas största längd och höjd inom synfältet som synfält. Inom zon 3 får finnas oskarpa skuggor från avslipningar eller svärtningar på prismor eller linser. Synfältet får vara helt eller delvis borta inom översta eller nedersta segmenten eller på en sida av synfältet. Segmenten=halva zon 3. 1 Håll instrumentet med okularet nedåt och slå ett slag med handen på sidan av instrumentet för att upptäcka lösa partiklar. Om sådana förekommer repareras instrumentet vid SAT-AA. 2 Ställ dioptriskalan på 0, eller så att streckplattan syns skarpt. Betrakta en jämn belyst vit yta. Belysningen skall motsvara dagsljus eller ljuset i ett väl belyst arbetsrum.

6 Vårdsystem FM Optik 00 Sida 6 (15) 3 Placera testtavlan på 4 m avstånd och betrakta dess punkter och streck med blotta ögat. Se därefter i okularet och jämför smutspartiklarnas storlek med testtavlans punkter. Optiken skall vara fri från störande partiklar och skador. Tolerans: Inom zon 1 får finnas högst 4 punkter med 1/2 - diameter eller 15 punkter med 1/4 - diameter. Inom zon 2 får finnas högst 4 punkter om 1 - eller 15 punkter om 1/2 -. Därjämte tillåts 2 tunna repor med en längd motsvarande högst 1/3 av synfältsdiametern. Inom zon 3 får finnas högst 15 punkter om 1 - eller 4 repor med en längd motsvarande halva synfältet och 1 - breda.

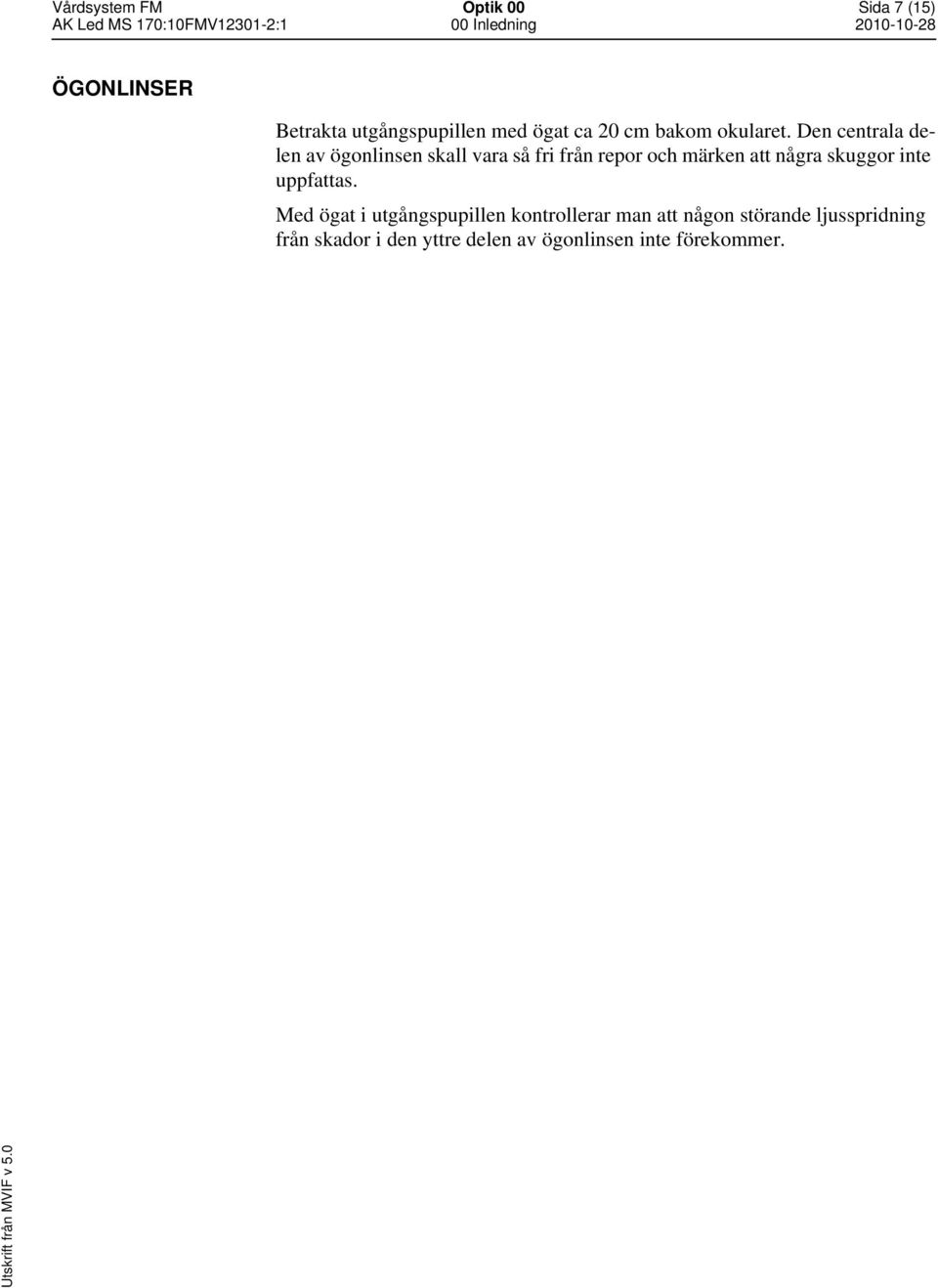

7 Vårdsystem FM Optik 00 Sida 7 (15) ÖGONLINSER Betrakta utgångspupillen med ögat ca 20 cm bakom okularet. Den centrala delen av ögonlinsen skall vara så fri från repor och märken att några skuggor inte uppfattas. Med ögat i utgångspupillen kontrollerar man att någon störande ljusspridning från skador i den yttre delen av ögonlinsen inte förekommer.

8 Vårdsystem FM Optik 00 Sida 8 (15) ÖVRIGA OPTISKA DETALJER Kontrollera följande genom att direkt betrakta glasdetaljerna från objektivsidan. 1 Glas skall vara fria från sprickor och slagmärken varifrån sprickor utgår. 2 Glasytor skall vara fria från kondens och fukt. Vid större anhopningar av partiklar, kittblåsor, kondens eller störande grå beläggning som hindrar användningen i motljus repareras instrumenten. 3 Folierade ytor skall vara fria från störande grå beläggning. 4 Glas med tätningsfunktion skall ha oskyddad tätningsyta.

9 Vårdsystem FM Optik 00 Sida 9 (15) PARALLAX I ett väljusterat optiskt instrument befinner sig streckplatta och bild i samma plan, när man betraktat ett mål på tillräckligt stort avstånd. Härigenom erhålls samtidigt skärpa på bild och på streckplatta. Planskillnaden mellan bild och streckplatta benämns parallax. På den absoluta parallaxfriheten kan man som regel tillåta en viss tolerans som anges i kontrollschemana. Parallax upptäcks på följande sätt: Rikta in instrumentet mot kollimator eller ett väl synligt mål beläget på ett avstånd som är minst 1,7 x objektivdiametern (i mm) x förstoringen. Tolka resultatet som antal meter. Ju större objektivdiameter och förstoring desto större avstånd. Parallaxfrihet kan som regel ej påräknas i synfältets ytterområden. Förlägg därför bilden intill lämpligt märke i eller i närheten av streckplattans centrum. Betrakta bild och streckplatta (motsv) och flytta ögat genom små huvudrörelser fram och åter, i sid eller höjdled. Om instrumentet inte är parallaxfritt kommer bild och streckplatta (motsv) att flytta sig i förhållande till varandra.

10 Vårdsystem FM Optik 00 Sida 10 (15) DIOPTRIINSTÄLLNING Okular kan vara rörliga som på dubbelkikare eller fasta som på panoramasikte. Rörliga okular kan av observatören ställas in så att bilden och streckplattan syns skarpt. Ofta är dessa okular försedda med en dioptriskala, som skall vara =- ställd när okularet är inställt så att bild och streckplatta befinner sig i okularets fokalplan. Ett fast okular ställs vid monteringen in så att streckplatta och bildplan kommer något innanför dess fokalplan, varigenom dioptriiställningen kommer att ligga på minussidan.

11 Vårdsystem FM Optik 00 Sida 11 (15) OPTISKA AXLARS PARALLELLITET I ett binokulärt instrument, tex en dubbelkikare, måste de optiska axlarna genom de båda instrumenthalvorna vara i de närmaste parallella. Om så inte är fallet kan ögonen inte sammanställa de båda bilderna. Bilden av målet blir då oskarp eller syns dubbel (dubbelbild). Ögonen kan utan kännbar ansträngning endast vridas i höjd en mycket liten vinkel, däremot kan de konvergera (löpa samman) ganska kraftigt och divergera (gå i sär) något. Toleranserna för de optiska axlarnas parallellitet är fastställda med hänsyn till denna förmåga att kompensera olika slag av axelfel i ett optiskt instrument. Kontroll av de optiska axlarnas parallellitet 1 Rikta in instrumentet mot ett väl synligt mål på minst 500 m avstånd, eller minsta parallaxfria avstånd. 2 Fokusera så att tydliga bilder erhålls. 3 Se efter om bilden ser tydlig ut och att inte ögonen får jobbigt att fokusera.

12 Vårdsystem FM Optik 00 Sida 12 (15) VATTENPASS Kontroll av vattenpass Horisonterbara instrument är försedda med vattenpass. Med hänsyn till form och placering skiljer man på olika typer av vattenpass. Viktigast är dosvattenpass, T-vattenpass och vinkelvattenpass. Dosvattenpass 1 Kontrollera att dosan är hel och att luftblåsan inte är större än att den ryms inom ringen. 2 För kontroll av vattenpassets justering sätts instrumentet på sitt stativ. 3 Vrid instrumentet så att passet står mitt emellan två horisonteringsskruvar. 4 Dosvattenpasset ställs i rätt läge med två skruvar. Vrid därefter den tredje horisonteringsskruven blåsan står mitt i ringen. Fininställ om så erfordras. 5 Vrid instrumentet 180 och kontrollera om blåsan fortfarande står i mittläge med den tolerans som anges i kontrollschemat. T- eller vinkelvattenpass 1 Kontrollera att glasrören är hela och att luftblåsorna inte är större än att de ryms inom de två mellersta delningsstrecken. 2 För kontroll av vattenpassets justering sätts instrumentet på sitt stativ. 3 Vrid instrumentet så att ett av vattenpassen blir parallellt med förbindelsen mellan två av instrumentets horisonteringsskruvar. 4 Vrid de två horisonteringsskruvarna tills vattenpassblåsan står i mittläge. 5 Vrid därefter den tredje horisonteringsskruven så att det andra vattenpassets blåsa kommer i mittläge. Fininställ om så erfordras. 6 Vrid instrumentet 180 och kontrollera om blåsorna fortfarande står i mittläge med den tolerans som anges i kontrollschemat.

13 Vårdsystem FM Optik 00 Sida 13 (15) MAGNETISKA VINKELMÄTARE Kontroll av magnetiska vinkelmätare utförs med hjälp av ett s k normalinstrument. Kv-mätare 321 eller 322. Normalinstrumentet utväljs inom det egna förbandet och insänds till optiska avdelningen vid SAT-AA för kalibrering en gång årligen. Det skall sedan reserveras enbart för kontrollverksamhet och förslagsvis förvaras vid MKTU. Kontroll av Kv-mätarnas inställning (kalibrering mot magnetiska nordpolen) Kontroll med normalinstrument 1 Ställ normalinstrumentet på sitt stativ på en plats som bedöms fri från magnetiska störningar orsakade av metallföremål (stängsel, fordon, armerade hus e d). 2 Kontrollanten skall lägga bort alla föremål som kan orsaka magnetiska störningar, exempelvis nycklar, knivar, nålar, spännen. 3 Instrument som inte genomgår kontroll ställs upp minst 10 m vid sidan av kontrollplatsen. 4 Horisontera normalinstrumentet på stativet (för att kunna söka mål i höjd). 5 Ställ in sidvinkelskalorna på Rikta instrumentet mot norr med orienteringsskruven, med kompassnålen frikopplad. Gör inställningen noga. 7 Släpp upp arreteringsvredet och hantera mätaren försiktigt. Välj ut ett väl definerat mål, exempelvis en flaggstång, en mast eller annat avgränsat mål på mer än 100 m från mätplatsen. Vrid därefter sidvinkelskruvens ratt till dess Kv-mätarens streckplatta (mittpunkt) sammanfaller med det utvalda målet. 8 Avläs sidvinkeln. Anteckna avläsningen. Det erhållna värdet utgör grundvärdet mot vilket de övriga instrumenten skall kontrolleras. 9 Märk ut mätplatsen under instrumentet med hjälp av lodet. Markera med tex en träpinne eller sten. 10 Ta bort normalinstrumentet utan att rubba stativet. 11 Sätt fast det instrument som skall kontrolleras, ställ in det med hjälp av lodet på ovan nämnda markering. 12 Rikta instrumentet mot norr med orienteringsskruven, med kompassnålen frikopplad. Gör inställningen noga. 13 Vrid sidvinkelskruven tills streckplattans mittpunkt sammanfaller med målet. 14 Avläs sid- och höjdvinklarna. Om dessa värden avviker från givna toleranser insändes instrumentet till optisk verkstad för justering eller reparation.

14 Vårdsystem FM Optik 00 Sida 14 (15) Kontroll utan normalinstrument 1 Ställ normalinstrumentet på sitt stativ på en plats som bedöms fri från magnetiska störningar orsakade av metallföremål (stängsel, fordon, armerade hus e d). 2 Kontrollanten skall lägga bort alla föremål som kan orsaka magnetiska störningar, exempelvis nycklar, knivar, nålar, spännen. 3 Instrument som inte genomgår kontroll ställs upp minst 10 m vid sidan av kontrollplatsen. 4 Horisontera stativet, ställ in höjd och sidvinkelskalorna på Rikta instrumentet mot norr med orienteringsskruven, med kompassnålen frikopplad. Gör inställningen noga. 6 Släpp upp arreteringsvredet och hantera mätaren försiktigt. 7 Vrid instrumentet 20 till vänster. Släpp sedan nålen och gå tillbaka till utgångsläget. Avläs på sidvinkelskalan det erhållna mätvärdet. 8 Upprepa samma mätning fem gånger. Räkna fram medelvärdet av de fem utförda mätningarna. 9 Jämför mätvärdena med medelvärdet. Avviker något värde från den givna toleransen skall instrumentet insändas till optisk verkstad för justering eller reparation.

15 Vårdsystem FM Optik 00 Sida 15 (15) REPARATIONER Reparationer som får utföras av personal som erhållit utbildning i kontroll av optisk materiel: Mekaniska reparationer av fattningar till ögonskydd, pannstöd samt fastsättnings- och skottställningsanordningar. Rengöring av den utvändiga optiken. Enligt MVIF 3. Borttagning av grader, ärg och rost på utvändiga ytor. Reparation av belysningsanordningar (lamphus, lampfattningar, ledningar och kontaktdon). Utvändig smörjning av lager och glidytor. Byte av torkpatroner. Justering av vattenpass. Reparation av stativ. Byte av kompassdosa på Kv-mätare m/322. Övriga reparationer utförs vid vid Saab i Arboga.
