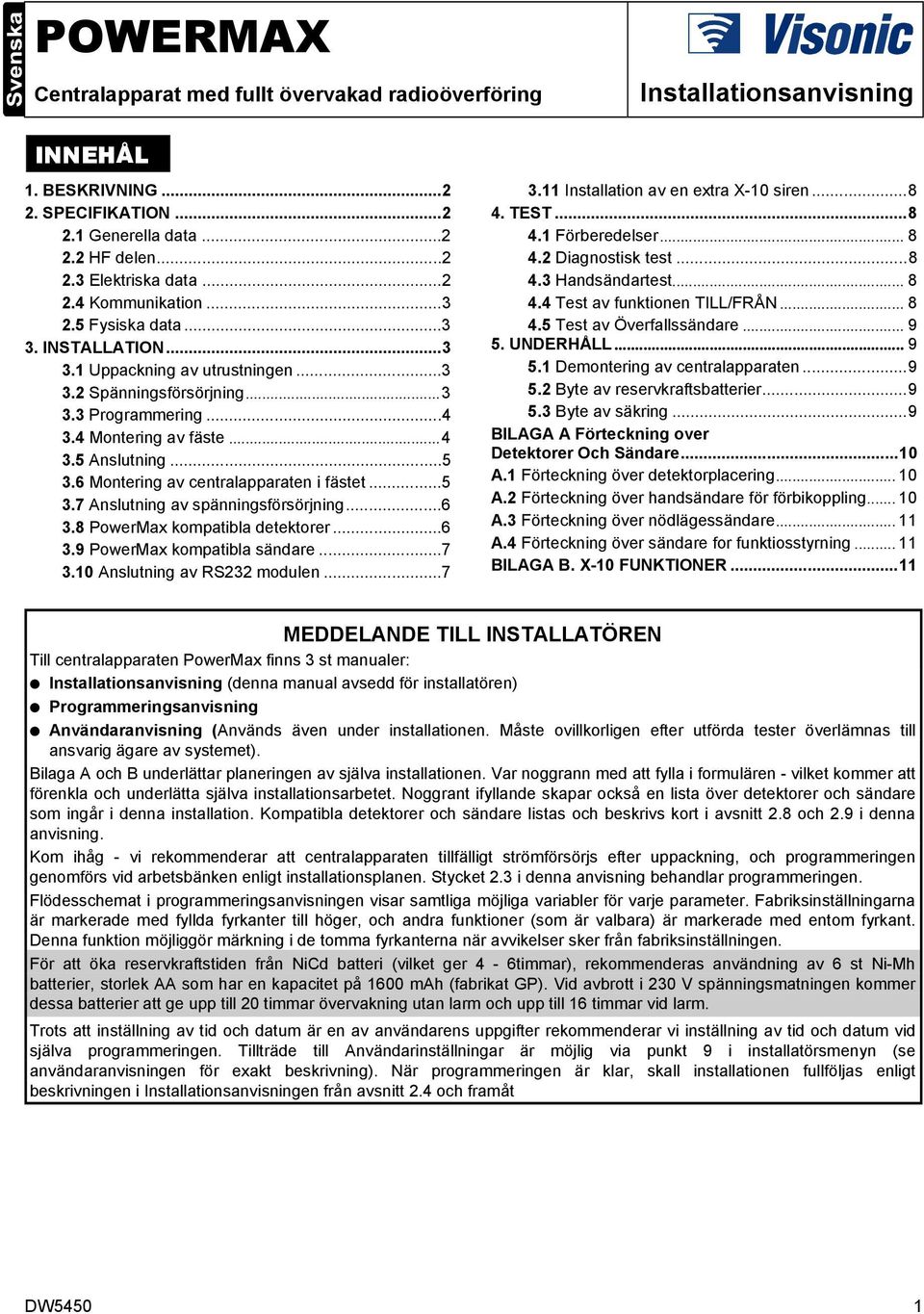

1 POWERMAX Centralapparat med fullt övervakad radioöverföring Installationsanvisning INNEHÅL 1. BESKRIVNING SPECIFIKATION Generella data HF delen Elektriska data Kommunikation Fysiska data INSTALLATION Uppackning av utrustningen Spänningsförsörjning Programmering Montering av fäste Anslutning Montering av centralapparaten i fästet Anslutning av spänningsförsörjning PowerMax kompatibla detektorer PowerMax kompatibla sändare Anslutning av RS232 modulen Installation av en extra X-10 siren TEST Förberedelser Diagnostisk test Handsändartest Test av funktionen TILL/FRÅN Test av Överfallssändare UNDERHÅLL Demontering av centralapparaten Byte av reservkraftsbatterier Byte av säkring...9 BILAGA A Förteckning over Detektorer Och Sändare...10 A.1 Förteckning över detektorplacering A.2 Förteckning över handsändare för förbikoppling A.3 Förteckning över nödlägessändare A.4 Förteckning över sändare for funktiosstyrning BILAGA B. X-10 FUNKTIONER...11 MEDDELANDE TILL INSTALLATÖREN Till centralapparaten PowerMax finns 3 st manualer: Installationsanvisning (denna manual avsedd för installatören) Programmeringsanvisning Användaranvisning (Används även under installationen. Måste ovillkorligen efter utförda tester överlämnas till ansvarig ägare av systemet). Bilaga A och B underlättar planeringen av själva installationen. Var noggrann med att fylla i formulären - vilket kommer att förenkla och underlätta själva installationsarbetet. Noggrant ifyllande skapar också en lista över detektorer och sändare som ingår i denna installation. Kompatibla detektorer och sändare listas och beskrivs kort i avsnitt 2.8 och 2.9 i denna anvisning. Kom ihåg - vi rekommenderar att centralapparaten tillfälligt strömförsörjs efter uppackning, och programmeringen genomförs vid arbetsbänken enligt installationsplanen. Stycket 2.3 i denna anvisning behandlar programmeringen. Flödesschemat i programmeringsanvisningen visar samtliga möjliga variabler för varje parameter. Fabriksinställningarna är markerade med fyllda fyrkanter till höger, och andra funktioner (som är valbara) är markerade med entom fyrkant. Denna funktion möjliggör märkning i de tomma fyrkanterna när avvikelser sker från fabriksinställningen. För att öka reservkraftstiden från NiCd batteri (vilket ger 4-6timmar), rekommenderas användning av 6 st Ni-Mh batterier, storlek AA som har en kapacitet på 1600 mah (fabrikat GP). Vid avbrott i 230 V spänningsmatningen kommer dessa batterier att ge upp till 20 timmar övervakning utan larm och upp till 16 timmar vid larm. Trots att inställning av tid och datum är en av användarens uppgifter rekommenderar vi inställning av tid och datum vid själva programmeringen. Tillträde till Användarinställningar är möjlig via punkt 9 i installatörsmenyn (se användaranvisningen för exakt beskrivning). När programmeringen är klar, skall installationen fullföljas enligt beskrivningen i Installationsanvisningen från avsnitt 2.4 och framåt DW5450 1

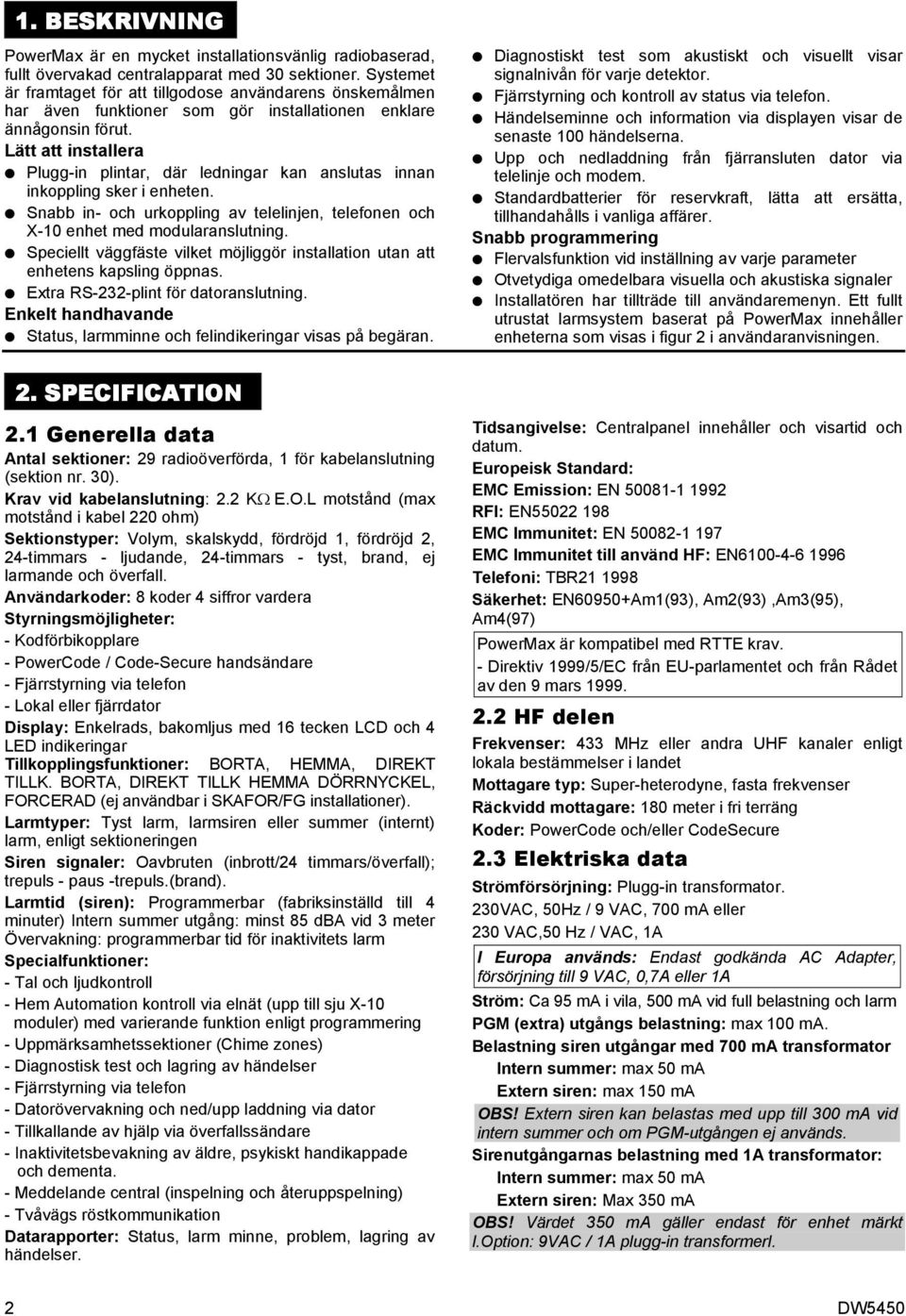

2 1. BESKRIVNING PowerMax är en mycket installationsvänlig radiobaserad, fullt övervakad centralapparat med 30 sektioner. Systemet är framtaget för att tillgodose användarens önskemålmen har även funktioner som gör installationen enklare ännågonsin förut. Lätt att installera Plugg-in plintar, där ledningar kan anslutas innan inkoppling sker i enheten. Snabb in- och urkoppling av telelinjen, telefonen och X-10 enhet med modularanslutning. Speciellt väggfäste vilket möjliggör installation utan att enhetens kapsling öppnas. Extra RS-232-plint för datoranslutning. Enkelt handhavande Status, larmminne och felindikeringar visas på begäran. Diagnostiskt test som akustiskt och visuellt visar signalnivån för varje detektor. Fjärrstyrning och kontroll av status via telefon. Händelseminne och information via displayen visar de senaste 100 händelserna. Upp och nedladdning från fjärransluten dator via telelinje och modem. Standardbatterier för reservkraft, lätta att ersätta, tillhandahålls i vanliga affärer. Snabb programmering Flervalsfunktion vid inställning av varje parameter Otvetydiga omedelbara visuella och akustiska signaler Installatören har tillträde till användaremenyn. Ett fullt utrustat larmsystem baserat på PowerMax innehåller enheterna som visas i figur 2 i användaranvisningen. 2. SPECIFICATION 2.1 Generella data Antal sektioner: 29 radioöverförda, 1 för kabelanslutning (sektion nr. 30). Krav vid kabelanslutning: 2.2 KΩ E.O.L motstånd (max motstånd i kabel 220 ohm) Sektionstyper: Volym, skalskydd, fördröjd 1, fördröjd 2, 24-timmars - ljudande, 24-timmars - tyst, brand, ej larmande och överfall. Användarkoder: 8 koder 4 siffror vardera Styrningsmöjligheter: - Kodförbikopplare - PowerCode / Code-Secure handsändare - Fjärrstyrning via telefon - Lokal eller fjärrdator Display: Enkelrads, bakomljus med 16 tecken LCD och 4 LED indikeringar Tillkopplingsfunktioner: BORTA, HEMMA, DIREKT TILLK. BORTA, DIREKT TILLK HEMMA DÖRRNYCKEL, FORCERAD (ej användbar i SKAFOR/FG installationer). Larmtyper: Tyst larm, larmsiren eller summer (internt) larm, enligt sektioneringen Siren signaler: Oavbruten (inbrott/24 timmars/överfall); trepuls - paus -trepuls.(brand). Larmtid (siren): Programmerbar (fabriksinställd till 4 minuter) Intern summer utgång: minst 85 dba vid 3 meter Övervakning: programmerbar tid för inaktivitets larm Specialfunktioner: - Tal och ljudkontroll - Hem Automation kontroll via elnät (upp till sju X-10 moduler) med varierande funktion enligt programmering - Uppmärksamhetssektioner (Chime zones) - Diagnostisk test och lagring av händelser - Fjärrstyrning via telefon - Datorövervakning och ned/upp laddning via dator - Tillkallande av hjälp via överfallssändare - Inaktivitetsbevakning av äldre, psykiskt handikappade och dementa. - Meddelande central (inspelning och återuppspelning) - Tvåvägs röstkommunikation Datarapporter: Status, larm minne, problem, lagring av händelser. Tidsangivelse: Centralpanel innehåller och visartid och datum. Europeisk Standard: EMC Emission: EN RFI: EN EMC Immunitet: EN EMC Immunitet till använd HF: EN Telefoni: TBR Säkerhet: EN60950+Am1(93), Am2(93),Am3(95), Am4(97) PowerMax är kompatibel med RTTE krav. - Direktiv 1999/5/EC från EU-parlamentet och från Rådet av den 9 mars HF delen Frekvenser: 433 MHz eller andra UHF kanaler enligt lokala bestämmelser i landet Mottagare typ: Super-heterodyne, fasta frekvenser Räckvidd mottagare: 180 meter i fri terräng Koder: PowerCode och/eller CodeSecure 2.3 Elektriska data Strömförsörjning: Plugg-in transformator. 230VAC, 50Hz / 9 VAC, 700 ma eller 230 VAC,50 Hz / VAC, 1A I Europa används: Endast godkända AC Adapter, försörjning till 9 VAC, 0,7A eller 1A Ström: Ca 95 ma i vila, 500 ma vid full belastning och larm PGM (extra) utgångs belastning: max 100 ma. Belastning siren utgångar med 700 ma transformator Intern summer: max 50 ma Extern siren: max 150 ma OBS! Extern siren kan belastas med upp till 300 ma vid intern summer och om PGM-utgången ej används. Sirenutgångarnas belastning med 1A transformator: Intern summer: max 50 ma Extern siren: Max 350 ma OBS! Värdet 350 ma gäller endast för enhet märkt l.option: 9VAC / 1A plugg-in transformerl. 2 DW5450

3 Säkring: 650 ma PTC kretsskydd. 0,5 A för siren / sirenkrets skydd. Re servkraftsbatteri (ger försörjning under minst 4 timmar) Val 1-9V, sex alkaline AA batterier, 1.8 Ah Val V sex Nickel Kadmium laddningsbara AA batterier, 650 mah. Batteri test: En gång var 24:e timme, en gång per timma vid 230 bortfall. SKAFOR installationer: Laddningsbara 1.2V 1600mA 1800mA batterier, GP, Golden Power eller liknande. Batteri-test en gang varje 10 sekunder. 2.4 Kommunikation Inbyggt modem: 300 Baud, Bell 203 protokoll Dataöverföring till lokal dator: Via RS232 seriell port Rapport destination: 2 centraler, 4 privata telefoner och 1 personsökare Rapport format: SIA Puls 4/2 1900/1400 Hz, Puls 4/2 1800/2300 Hz, Contact ID Pulser: 10, 20, 33 och 40 pps - Programmerbart meddelande till privattelefon: ton eller tal Meddelande till personsökare: PIN Nr. - Larm typ - sektion Nr. 2.5 Fysiska data Arbetstemperatur: 0 C till 49 C Lagrings temperatur: -20 C och 60 C Fuktighet: 90% relativ fuktighet vid 30 C Storlek: 250 x 190 x 44 mm Vikt: 905 gram utan batterier Färg: Benvit och grå 3. INSTALLATION 3.1 Uppackning av utrustningen Öppna kartongen och kontrollera att samtliga tillbehör finns med. Var vänlig och kontakta leverantören omgående om något saknas. 3.2 Spänningsförsörjning Inläggning av sändarnas ID koder i minnet är enklare att utföra före själva installation av PowerMax, med samtliga detektorer och centralapparaten på en arbetsbänk. Därför måste enheten tillfälligt spänningsförsörjas innan detta arbete kan påbörjas via den externa transformatorn eller via reservkraften. Anslut ledningarna från transformatorn (9VAC) till plintarna 9 VAC POWER (placerade i den rektangulära öppningen på baksidan av PowerMax kapslingen - se fig. 10) Bortse från eventuella Felindikeringar (då dessa kan bero på att batteri saknas eller att telelinjer ej är anslutna) Alternativt kan spänningsförsöjning ske via reservkraftsbatteri: A. För in en skruvmejsel i hålet enligt fig. 1. C. Lyft upp locket enligt anvisningar i fig. 2. Frigör sedan de vinklade tapparna på vänstra sidan och tag bort locket. Batteriluckan är nu synlig (se fig. 3). Figur 2. Demontering av lock över batteriluckan Lock över batterier Hål för vinklade tappar OPEN CLOSE Uttag för snäppfästen Lock över knappsats Figur 1. Lossa batterilocket B. Vrid försiktigt på mejseln så att öppna det högra kanten av locket öppnas och båda snäppfästena till höger släpper. VARNING! Försök inte öppna från den vänstra sidan då detta kommer att förorsaka på locket och de ej synliga tapparna i vänstra kanten. Batterilucka Skruv för batterilucka Säte för sabotagebrytarens fjäder Figur 3. Batteriluckan efter demontering av locket D. Tag bort skruven som säkrar locket (se fig. 3, (fäll upp och tag bort locket. Nu har du tillgång till batterihållarna (se fig. 4) E. Lyft ur batterihållaren och kontrollera att bygeln för val av batterityp är rätt placerad. (se fig. 4). För alkaliska batterier skall bygeln placeras på de två nedre stiften. För nickel-kadmium batterier (CHRG) laddningsbara - skall bygeln placeras på de två övre stiften. FÖRSIKTIGHET! Var noga med kontrollen av att bygeln är placerad efter batterityp. DW5450 3

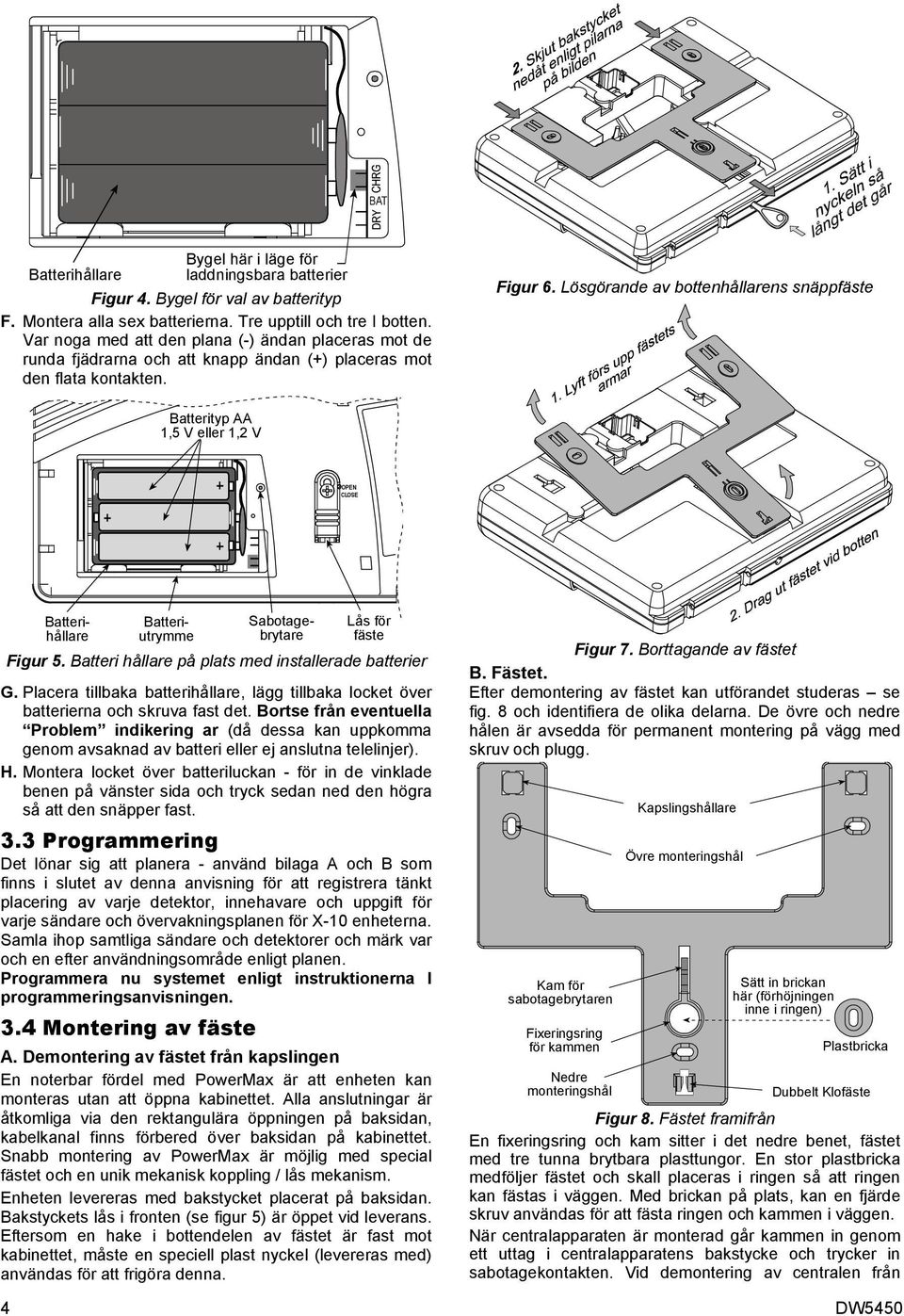

4 BAT Bygel här i läge för Batterihållare laddningsbara batterier Figur 4. Bygel för val av batterityp F. Montera alla sex batterierna. Tre upptill och tre I botten. Var noga med att den plana (-) ändan placeras mot de runda fjädrarna och att knapp ändan (+) placeras mot den flata kontakten. Figur 6. Lösgörande av bottenhållarens snäppfäste Batterityp AA 1,5 V eller 1,2 V OPEN CLOSE Batterihållare Batteriutrymme Sabotagebrytare Lås för fäste Figur 5. Batteri hållare på plats med installerade batterier G. Placera tillbaka batterihållare, lägg tillbaka locket över batterierna och skruva fast det. Bortse från eventuella Problem indikering ar (då dessa kan uppkomma genom avsaknad av batteri eller ej anslutna telelinjer). H. Montera locket över batteriluckan - för in de vinklade benen på vänster sida och tryck sedan ned den högra så att den snäpper fast. 3.3 Programmering Det lönar sig att planera - använd bilaga A och B som finns i slutet av denna anvisning för att registrera tänkt placering av varje detektor, innehavare och uppgift för varje sändare och övervakningsplanen för X-10 enheterna. Samla ihop samtliga sändare och detektorer och märk var och en efter användningsområde enligt planen. Programmera nu systemet enligt instruktionerna I programmeringsanvisningen. 3.4 Montering av fäste A. Demontering av fästet från kapslingen En noterbar fördel med PowerMax är att enheten kan monteras utan att öppna kabinettet. Alla anslutningar är åtkomliga via den rektangulära öppningen på baksidan, kabelkanal finns förbered över baksidan på kabinettet. Snabb montering av PowerMax är möjlig med special fästet och en unik mekanisk koppling / lås mekanism. Enheten levereras med bakstycket placerat på baksidan. Bakstyckets lås i fronten (se figur 5) är öppet vid leverans. Eftersom en hake i bottendelen av fästet är fast mot kabinettet, måste en speciell plast nyckel (levereras med) användas för att frigöra denna. Figur 7. Borttagande av fästet B. Fästet. Efter demontering av fästet kan utförandet studeras se fig. 8 och identifiera de olika delarna. De övre och nedre hålen är avsedda för permanent montering på vägg med skruv och plugg. Kam för sabotagebrytaren Fixeringsring för kammen Nedre monteringshål Kapslingshållare Övre monteringshål Sätt in brickan här (förhöjningen inne i ringen) Plastbricka Dubbelt Klofäste Figur 8. Fästet framifrån En fixeringsring och kam sitter i det nedre benet, fästet med tre tunna brytbara plasttungor. En stor plastbricka medföljer fästet och skall placeras i ringen så att ringen kan fästas i väggen. Med brickan på plats, kan en fjärde skruv användas för att fästa ringen och kammen i väggen. När centralapparaten är monterad går kammen in genom ett uttag i centralapparatens bakstycke och trycker in sabotagekontakten. Vid demontering av centralen från 4 DW5450

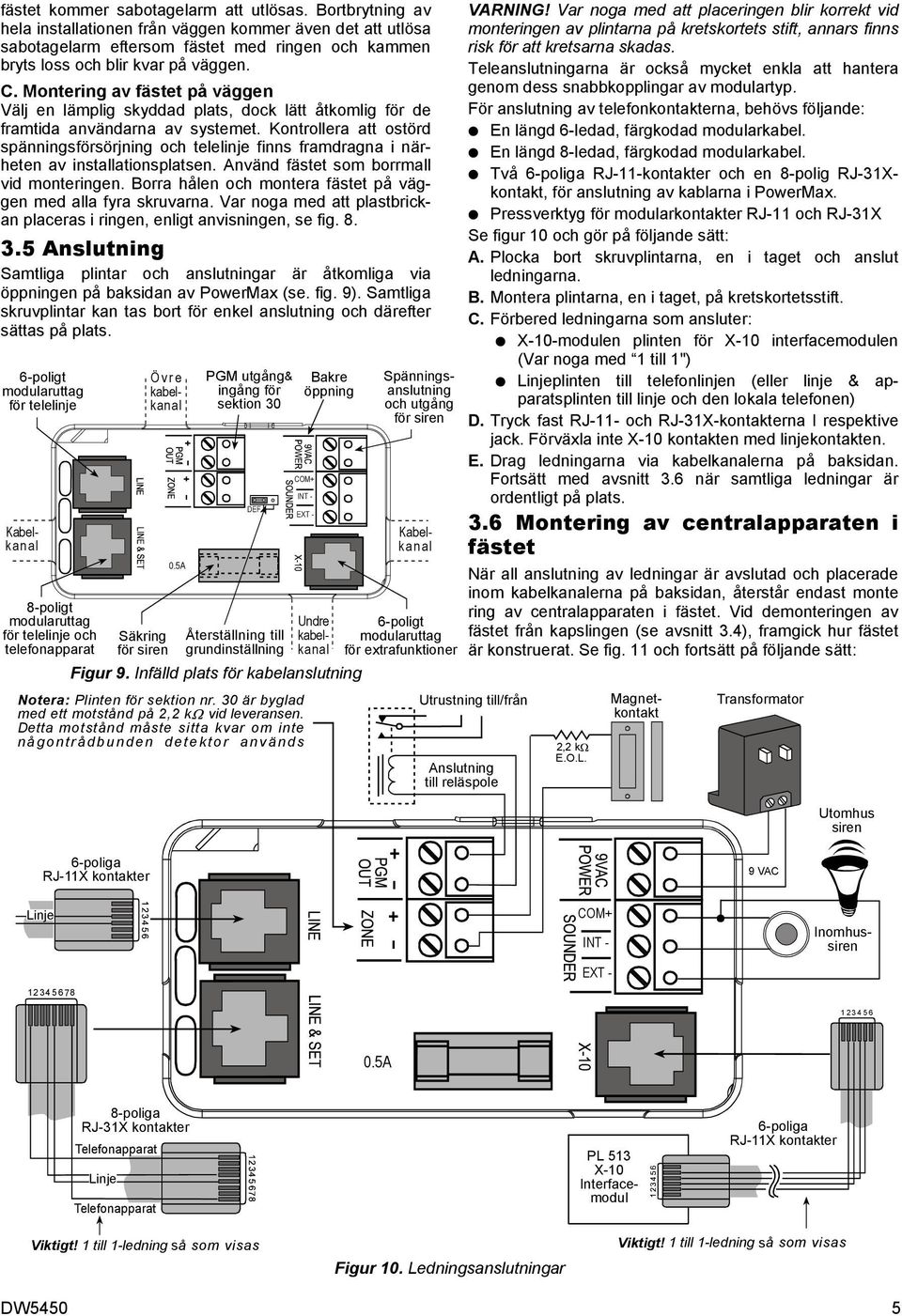

5 fästet kommer sabotagelarm att utlösas. Bortbrytning av hela installationen från väggen kommer även det att utlösa sabotagelarm eftersom fästet med ringen och kammen bryts loss och blir kvar på väggen. C. Montering av fästet på väggen Välj en lämplig skyddad plats, dock lätt åtkomlig för de framtida användarna av systemet. Kontrollera att ostörd spänningsförsörjning och telelinje finns framdragna i närheten av installationsplatsen. Använd fästet som borrmall vid monteringen. Borra hålen och montera fästet på väggen med alla fyra skruvarna. Var noga med att plastbrickan placeras i ringen, enligt anvisningen, se fig Anslutning Samtliga plintar och anslutningar är åtkomliga via öppningen på baksidan av PowerMax (se. fig. 9). Samtliga skruvplintar kan tas bort för enkel anslutning och därefter sättas på plats. 6-poligt modularuttag för telelinje Kabelkanal Kabelkanal 8-poligt modularuttag för telelinje och telefonapparat Övre kabelkanal Säkring för siren 0.5A PGM utgång& ingång för sektion 30 DEF Återställning till grundinställning Bakre öppning COM+ INT - EXT - Figur 9. Infälld plats för kabelanslutning Notera: Plinten för sektion nr. 30 är byglad med ett motstånd på 2,2 k vid leveransen. Detta motstånd måste sitta kvar om inte någontrådbunden detektor används Undre kabelkanal Spänningsanslutning och utgång för siren 6-poligt modularuttag för extrafunktioner VARNING! Var noga med att placeringen blir korrekt vid monteringen av plintarna på kretskortets stift, annars finns risk för att kretsarna skadas. Teleanslutningarna är också mycket enkla att hantera genom dess snabbkopplingar av modulartyp. För anslutning av telefonkontakterna, behövs följande: En längd 6-ledad, färgkodad modularkabel. En längd 8-ledad, färgkodad modularkabel. Två 6-poliga RJ-11-kontakter och en 8-polig RJ-31Xkontakt, för anslutning av kablarna i PowerMax. Pressverktyg för modularkontakter RJ-11 och RJ-31X Se figur 10 och gör på följande sätt: A. Plocka bort skruvplintarna, en i taget och anslut ledningarna. B. Montera plintarna, en i taget, på kretskortetsstift. C. Förbered ledningarna som ansluter: X-10-modulen plinten för X-10 interfacemodulen (Var noga med 1 till 1") Linjeplinten till telefonlinjen (eller linje & apparatsplinten till linje och den lokala telefonen) D. Tryck fast RJ-11- och RJ-31X-kontakterna I respektive jack. Förväxla inte X-10 kontakten med linjekontakten. E. Drag ledningarna via kabelkanalerna på baksidan. Fortsätt med avsnitt 3.6 när samtliga ledningar är ordentligt på plats. 3.6 Montering av centralapparaten i fästet När all anslutning av ledningar är avslutad och placerade inom kabelkanalerna på baksidan, återstår endast monte ring av centralapparaten i fästet. Vid demonteringen av fästet från kapslingen (se avsnitt 3.4), framgick hur fästet är konstruerat. Se fig. 11 och fortsätt på följande sätt: Utrustning till/från Anslutning till reläspole 2,2 k E.O.L. Magnetkontakt Transformator Utomhus siren 6-poliga RJ-11X kontakter 9 VAC Linje DEF COM+ INT - EXT - Inomhussiren A 8-poliga RJ-31X kontakter Telefonapparat Linje Telefonapparat PL 513 X-10 Interfacemodul 6-poliga RJ-11X kontakter Viktigt! 1 till 1-ledning så som visas Figur 10. Ledningsanslutningar Viktigt! 1 till 1-ledning så som visas DW5450 5

6 A. Håll kapslingen med översidan något lutad mot dig med det dubbla klofästet mitt för hålet I nedre delen av kapslingen. Kapslingshållare Kam för sabotagebrytare Hål för dubbelt klofäste Dubbelt klofäste Hål för kapslingshållare Figur 11. Montering av centralapparaten i fästet uppifrån B. Tryck in det dubbla klofästet i kapslingen så långt som möjligt, fortfarande med kapslingen lutande utåt. C. Använd det dubbla klofästet som gångjärn och för kapslingens övre del mot väggen och låt de två kapslingshållarna i överkanten ansluta I kapslingen. D. Så snart kapslingen är upprätt mot fästet, tryck enheten nedåt (c:a 10 mm) tills hakarna är ordentligt på plats. Det dubbla klofästet i neder kant skall fästa med ett klick. Figur 12. Montering av centralapparaten i fästet - från sidan E. Tag bort det vänstra locket på framsidan enligt avsnitt 2.2, moment A till C. F. Här finns en låsanordning för fästet, se fig. 13. Låsanordningen är i öppet läge A. A. ÖPPEN B. STÄNGD Figur 13. Låsning av fästet G. Tryck ned låset enligt pilen så att låsanordning en är stängd enlig B. Drag åt skruven. H. Kontrollera monteringen genom att försiktigt dra kapslingen från väggen. Är den rätt monterad skall den ej gå att dra loss från fästet. Notera: Se Avsnitt 5.1 för demontering. 3.7 Anslutning av spänningsförsörjning OBSERVERA! Anslut ej spänningen förrän samtliga kablar har anslutits. A. Anslut transformatorn direkt - lysdioden l.powerls tänds. B. Avståndet från transformatorn till systemet får ej överstiga 45 meter med 0,25mm kabel. 3.8 PowerMax kompatibla detektorer Med alla detektorer som är kompatibla med PowerMax systemet medföljer installationsanvisningar. Läs dessa noggrant och följ anvisningarna. A. Passiva IR-detektorer PIR Radioöverförda passiva IR-detektorer (PIR) som används i systemet är av PoweCode-typ. PowerMax kan lära sig varje detektors ID-kod och länka den till en specifik sektion (se avsnitt 3 i programmeringsanvisningen) Några enheter visas nedan: Figur 14 Figur 15 MCPIR-3000 Figur 16 MCPIR-2000 &K-940MCW K-980MCW Notera! K-940MCW och K-980MCW är husdjursimmuna detektorer. Förutom de unika 24-bitars identifieringskoderna, överför var och en av detektorerna ett övervakningsmeddelande som innehåller följande information: Detta är ett underhålls meddelande Detektorn är i funktion (eller inte) Detektorn är utsatt för sabotage (eller inte) Reservkraftsbatteriet har låg späning (eller normalt) Om någon av detektorerna detekterar rörelse, sänds ett meddelande till centralapparaten. Om systemet är aktiverat utlöses ett larm. B. Magnetkontakt med sändare MCT-302 En magnetkontakt med Power Code sändare, som används för att detektera om dörrar och fönster öppnas. Larmkontakten är sluten så länge som dörren eller fönstret är stängt. Denna Figur 17 MCT-302 enhet har en extra larmingång som verkar som om det var en separat sändare. Den sänder (eller sänder ej) återställningsmeddelande till central-apparaten, beroende på inställning av en DIP-omkopplare. Återställningsmeddelandet informerar om dörren eller fönstret är öppet eller stängt genom centralens display. C. Universalsändare MCT-100 En PowerCode-sändare lämplig för radioöverföring från två vanliga IR-detektorer, magnetkontakter eller andra detektorer i samma rum. Enheten har två ingångar, som fungerar som separata radiobaserade sändare och som sänder olika ID-koder. Varje ingång kan sända ett återställningsmeddelande till centralapparaten, valbart med DIP-omkopplare. Figur 18 MCT DW5450

7 D. Radiobaserade rökdetek-torer MCT-423 En foto-elektrisk rökdetektor utrustad med Power-Code sändare. Är detektorn anslu-ten till en brandsektion utlöses larm vid detektering av rök Figur 19. MCT-423 E. Radiobaserad glaskross detector MCT-501 En akustisk detektor utrustad med PowerCode sändare. Eftersom automatisk återställning sker efter detektering, sänder denna enhet inget återställningsmeddelande till centralapparaten. Figur 20. MCT PowerMax kompatibla sändare Notera: Med varje sändare packas en instruktion för batteriinstallation och handhavande. Var noga med att lämna över denna information till användaren. PowerMax-systemet är kompatibelt med en och fler kanals hand och trygghetssändare som använder PowerCode och CodeSecure kodning. Flerkanals PowerCode-sändare överför samma kod varje gång samma knapp trycks in. De kan användas för överfallssignalering, eller för aktivering av PGM utgången eller styrning av funktion via X-10 enheterna. De kan ej användas för till och frånkoppling av systemet. CodeSecure-sändare har rullande koder, de sänder en ny kod varje gång samma knapp trycks in. Detta ger en högre säkerhetsnivå, särskilt i till och från kopplingsapplikationer, eftersom koden ej kan kopieras (stjälas) av en obehörig person. Nedan följer basfakta på flera kompatibla sändare. Möjligt användningsområde anges i respektive bild. A. Miniatyrhandsändare med nyckelring MCT-234 Miniatyrsändare med fyra kanaler. En sändare medföljer PowerMax. Programmering kanske av extraknappen för funktioner enligt användarens önskemål. B. Trygghetssändare med en kanal MCT-231 / MCT-201 MCT-231 är en CodeSecuresändare och MCT-201 är en PowerCode sändare. De kan användas för funktionerna som visas i bilden. C. Handsändare medfyra kanaler MCT-134 / MCT-104 MCT-134 är en CodeSecure-sändare och kan ersätta minihandsändaren MCT-234. MCT-104 är en PowerCode sändare och kan användas för nödlägeslarm och funktions styrning. Båda enheterna har samma utseende. D. Handsändare medtvå kanaler MCT-132/MCT 102 MCT-132 är en CodeSecuresändare med funktionerna enligt bilden. MCT-102 är en PowerCode-sändare som kan användas för nödlägeslarm och functions styrning. Båda enheterna är lika till utseendet. BORTA ÖVERFALL HEMMA FRÅNKOP- PLING EXTRA Fig. 21. MCT-234 MCT-201: NÖDLÄGE ELLER EJ LARM MCT-231: ENDAST FRÅNKOPPLING Fig. 22. MCT-231 / 201 FRÅNKOP- PLING EXTRA HEMMA NÖDLÄGE BORTA NOTERA: DE VISADE KNAPP- FUNKTIONERNA GÄLLER ENDAST MCT-134 Fig. 23. MCT-134 / 104 FRÅN BORTA Fig. 24. MCT-132 / 102 E. Handsändare med en kanal MCT-131/MCT 10 MCT-131 är en CodeSecure-sändare och MCT 101 är en PowerCode sändare med funktionerna enligt bilden. Båda enheter är lika till utseendet.. F. Vattentät handleds-sändare MCT-211 MCT-211 är en PowerCode sändare med en kanal och kan användas för funktionerna nödlägeslarm eller functions styrning. MCT-101: NÖDLÄGE ELLER EJ LARM MCT-131: ENDAST FRÅNKOPPLING Fig. 25 MCT-131/101 NÖDLÄGE ELLER EJ LARM Fig. 26 MCT Anslutning av RS232 modulen. Centralapparaten kan utrustas med en RS232 modul för seriell dataöverföring till en lokal dator (PC). Om enheten ej medföljer, sitter en särskild plastplugg på platsen där modulen skall placeras. Montering av en RS232-modul, I ett redan installerat PowerMax-system sker på följande vis: A. Tag bort kapslingen från fästet (Se avsnitt 5.1). B. Tag bort det fabriksinstallerade plastlocket genom att dra det ur spåren se fig. 27. REKTANGULÄRA SPÅR PLASTLOCK FÖR UTTAG SPONT UTTAG FÖR RS 232 MODUL Figur 27. Borttagande av plastlocket från platsen där RS232 skall placeras. C. För in RS232-modulen i spåren så att modulen fastnar enligt fig. 28. D. Tryck in modulen hela vägen så att fyrstiftskontakten pluggas in i enheten. Notera: När modulen är korrekt på plats fjädrar låsen tillbaka över modulens överkant. E. Gör i ordning en platt RS232 modularkabel och anslut den med en sexpolig RJ-11-kontakt i PowerMax. Anslutningen till datorn kan variera. F. Anslut RJ-11 kontakten i uttaget och böj kabeln bakåt och ut via kabelkanalen. G. Återplacera kapslingen i fästet enligt instruktionen i avsnitt 2.6. SPÅR (1 AV 2) SNÄPPFÄSTE (1 AV 2) ANSLUTNINGSLIST MED 4 STIFT 4-POLIG PLINT (DOLD) UTTAG FÖR RS 232 LEDNING Figur 28. Placering av RS232 modulen. DW5450 7

8 3.11 Installation av en extra X-10 siren Om behov föreligger för en extra radiobaserad utomhussiren, kan en X-10-modul installeras. Den aktiveras av en signal som överförs via en inbyggd elektrisk ledning inomskyddat område. Denna siren kan ersätta den normala utomhussirenen eller vara ett komplement utan ytterligare kabeldragning. Givetvis kan en sådan siren endast användas tillsammans med en extra power-line interface modul. X-10 siren är klar för användning vid anslutning av spänningen, utan omprogrammering av PowerMax. 4. TEST 4.1 Förberedelser Kontrollera att samtliga fönster och dörrar är stängda. Om samtliga sektioner är opåverkade (säkrade), visar displayen följande: KLAR HH:MM Om systemet ej är klart Ej Klar, fråga centralapparaten genom att trycka upprepade gånger på knappen <VISA/OK>. Orsakerna till ett eller flera fel visas på displayen och läses upp. Vidtag nödvändiga åtgärder för att rätta till felen före test av systemet (se 3.2 nedan). 4.2 Diagnostisk test För att fastställa korrekt funktion av samtliga detektorer I systemet, utförs en omfattande diagnostisk test. För att utföra denna test, måste du ha tillgång till avsnitt 8 i installatörsmenyn på samma sätt som när du programmerade centralapparaten: A. Tryck på knappen <NÄSTA> tills displayen visar: INST. LÄGE B. Tryck <OK> för att välja installatörsmenyn. Centralapparaten kräver nu installatörskoden. C. Ange installatörskoden ( ) eller den nya installatörskoden som redan inprogrammerats. Den glada melodin (- - - ) ljuder om koden är korrekt och displayen ändras till: 1.NY INST. KOD D. Tryck <NÄSTA> eller <BACK> tills nummer och namn visas på den Önskade funktionen: 8. DIAGNOSLÄGE E. Fortsätt med avsnitt 9 i programmeringsanvisningen. 4.3 Handsändartest Utför en överföring från varje handsändare som är ansluten till systemet (enligt listan tabell 2, bilaga A). Aktivera centralapparaten med varje sändare till läge AWAY och utför därefter omedelbart frånkoppling. Vid tryck på handsändarens knapp för AWAY, tänds indikeringen ARM och displayen visar: TILLK- BORTA VAR GOD LÄMNA NU Utpasseringfördröjningen börjar ljuda. Tryck på handsändarens knappen DISARM ( ). Indikeringen ARM slocknar, den glada melodin (- - - ) ljuder och displayen visar åter: KLAR HH:MM Endast inställning av HUS KOD och ENHETSKOD väljarna i X-10 enheten enligt följande krävs: Hus kod: Ställ väljaren på den bokstaven som kommer efter bokstaven som programmerats som huskod för det skyddade området. Om t.ex. den programmerade huskoden är J ställ då sirenens huskodsväljare på K. Notera: Om den programmerade huskoden som valts är bokstaven P (som är den sista programmerbara bokstaven) välj A för siren. Enhetskod: Siren fungerar endast om enhetskodens väljare ställs på 1". Testa att knappen AUX på varje handsändare fungerar I överensstämmelse med informationen noterad i tabell A.2, bilaga A. Kontrollera att knappen AUX utför vad den är programmerad för. Om knappen AUX ( ) är definierad som STATUS kommer systemets status att visas vid knapptryckningen. OM knappen AUX ( ) är definierad som Tillkoppling Direkt tryck på AWAY knappen och sedan på AUX knappen.svaret skall då vara: TILLK. DIREKT (växlande) VAR GOD LÄMNA NU och ljudet för utpasseringsfördröjningen hörs. Tryck på DISARM ( ) omgående för att koppla från om: Om AUX ( ) är programmerad som PGM/X-10" och utsedd att aktivera en eller flera X-10 enheter, tryckning på ( ) skall då aktivera funktionen som kontrolleras av valda X-10 enhet(er). Om AUX ( ) är programmerad som PGM/X-10" och avsedd att aktivera PGM utgången, tryckning på ( ) kommer då att aktivera den enhet som anslutits via kabel till PGM utgången. 4.4 Test av funktionen TILL/FRÅN X-10 enhetens uppdrag den noterade informationen som noterats på bilaga B till denna anvisning underlättar denna test. Gå igenom tabellen i bilaga B kolumn för kolumn. Om t.ex. TILL vid tillkoppling kolumnen har markerats med ett X i raderna avseende enheterna 1,5 och 7 - skall systemet kopplas till och funktionerna av dessa enheter kontrolleras så att de verkligen aktiverades vid tillkopplingen. Fortsätt på samma vis med de följande kolumner-na och testa att status för respektive enhet aktiveras. Kontrollera att samtliga funktioner aktiveras enligt programmeringen. VIKTIGT! Före test av TILL vid tillkoppling och Till med sektion" kontrollera att funktion är tillåten tryckk knappen 9 upprepade gånger och kontrollera att displayen visar: MED TIMER PÅ och MED GIVARE PÅ En mörk ruta längst till höger bekräftar att dessa funktioner är tillgängliga. Det enklaste sättet att testa tidsaktivering är att välja avsnitt 9 i installationsmenyn ( 9. ANV. INSTÄLLN. ) och ställ klockan några minuter före aktuell starttid". Glöm dock inte att återställa klockan till korrekt tid. 8 DW5450

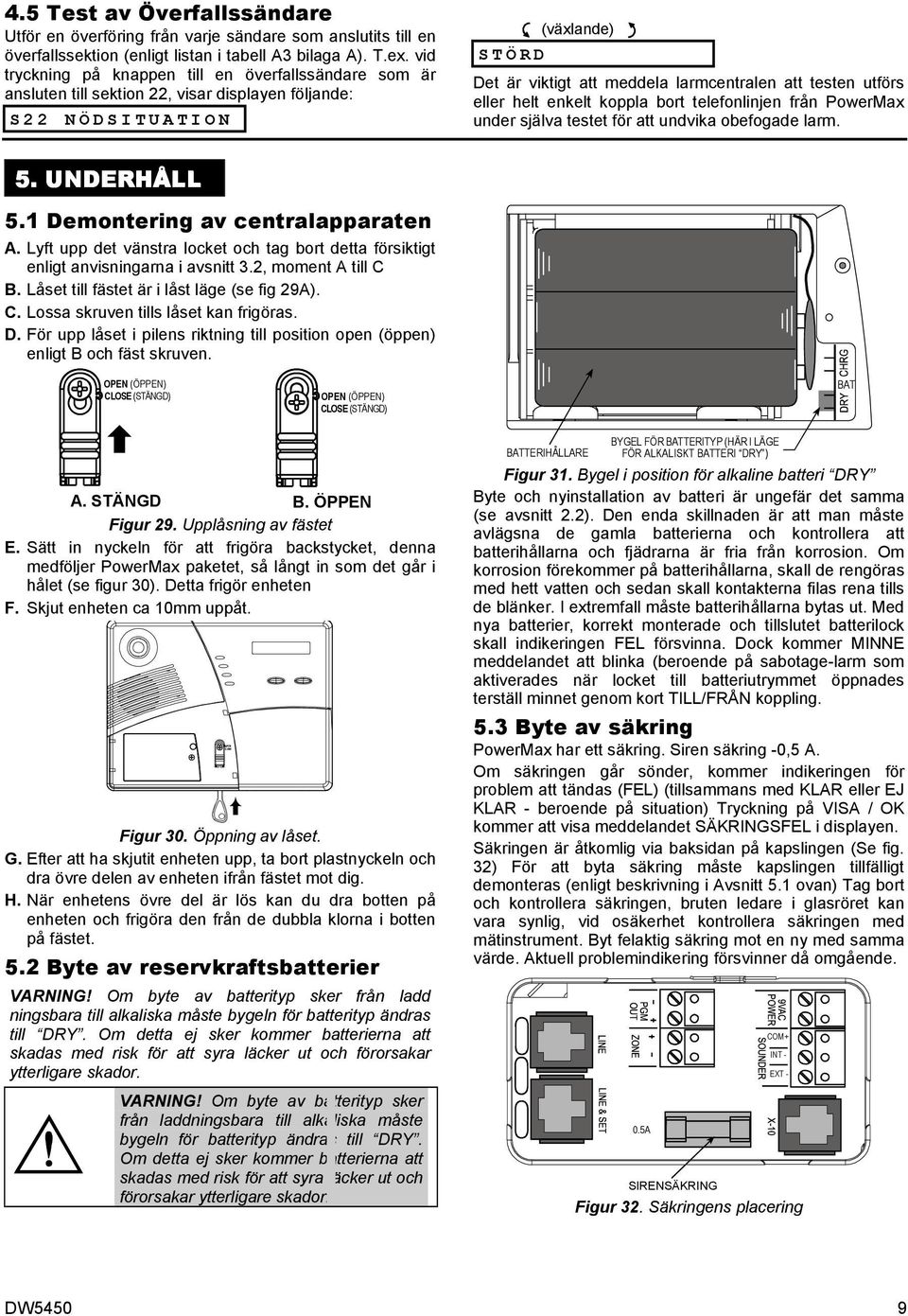

9 4.5 Test av Överfallssändare Utför en överföring från varje sändare som anslutits till en överfallssektion (enligt listan i tabell A3 bilaga A). T.ex. vid tryckning på knappen till en överfallssändare som är ansluten till sektion 22, visar displayen följande: S22 NÖDSITUATION STÖRD (växlande) Det är viktigt att meddela larmcentralen att testen utförs eller helt enkelt koppla bort telefonlinjen från PowerMax under själva testet för att undvika obefogade larm. 5. UNDERHÅLL 5.1 Demontering av centralapparaten A. Lyft upp det vänstra locket och tag bort detta försiktigt enligt anvisningarna i avsnitt 3.2, moment A till C B. Låset till fästet är i låst läge (se fig 29A). C. Lossa skruven tills låset kan frigöras. D. För upp låset i pilens riktning till position open (öppen) enligt B och fäst skruven. OPEN (ÖPPEN) CLOSE (STÄNGD) OPEN (ÖPPEN) CLOSE (STÄNGD) BAT A. STÄNGD B. ÖPPEN Figur 29. Upplåsning av fästet E. Sätt in nyckeln för att frigöra backstycket, denna medföljer PowerMax paketet, så långt in som det går i hålet (se figur 30). Detta frigör enheten F. Skjut enheten ca 10mm uppåt. Figur 30. Öppning av låset. G. Efter att ha skjutit enheten upp, ta bort plastnyckeln och dra övre delen av enheten ifrån fästet mot dig. H. När enhetens övre del är lös kan du dra botten på enheten och frigöra den från de dubbla klorna i botten på fästet. 5.2 Byte av reservkraftsbatterier VARNING! Om byte av batterityp sker från ladd ningsbara till alkaliska måste bygeln för batterityp ändras till DRY. Om detta ej sker kommer batterierna att skadas med risk för att syra läcker ut och förorsakar ytterligare skador. VARNING! Om byte av batterityp sker från laddningsbara till alkaliska måste bygeln för batterityp ändras till DRY. Om detta ej sker kommer batterierna att skadas med risk för att syra läcker ut och förorsakar ytterligare skador. BATTERIHÅLLARE BYGEL FÖR BATTERITYP (HÄR I LÄGE FÖR ALKALISKT BATTERI DRY ) Figur 31. Bygel i position för alkaline batteri DRY Byte och nyinstallation av batteri är ungefär det samma (se avsnitt 2.2). Den enda skillnaden är att man måste avlägsna de gamla batterierna och kontrollera att batterihållarna och fjädrarna är fria från korrosion. Om korrosion förekommer på batterihållarna, skall de rengöras med hett vatten och sedan skall kontakterna filas rena tills de blänker. I extremfall måste batterihållarna bytas ut. Med nya batterier, korrekt monterade och tillslutet batterilock skall indikeringen FEL försvinna. Dock kommer MINNE meddelandet att blinka (beroende på sabotage-larm som aktiverades när locket till batteriutrymmet öppnades terställ minnet genom kort TILL/FRÅN koppling. 5.3 Byte av säkring PowerMax har ett säkring. Siren säkring -0,5 A. Om säkringen går sönder, kommer indikeringen för problem att tändas (FEL) (tillsammans med KLAR eller EJ KLAR - beroende på situation) Tryckning på VISA / OK kommer att visa meddelandet SÄKRINGSFEL i displayen. Säkringen är åtkomlig via baksidan på kapslingen (Se fig. 32) För att byta säkring måste kapslingen tillfälligt demonteras (enligt beskrivning i Avsnitt 5.1 ovan) Tag bort och kontrollera säkringen, bruten ledare i glasröret kan vara synlig, vid osäkerhet kontrollera säkringen med mätinstrument. Byt felaktig säkring mot en ny med samma värde. Aktuell problemindikering försvinner då omgående. 0.5A DEF COM+ INT - EXT - SIRENSÄKRING Figur 32. Säkringens placering DW5450 9

10 BILAGA. A Förteckning över Detektorer och Sändare A1. Förteckning över detektorplacering Sektion Sektionstyp Detektorplacering eller sändartilldelning (för funktionsstyrning eller nödlarm) Akustisk signal (JA/NEJ) Styr PGM (X = JA) Styr X-10 Enhet nr. Sektionstyper: 1 = Volymskydd 2 = Skalskydd 3 = Fördröjd 1 4 = Fördröjd 2 5 = 24 timmar tyst 6 = 24 timmar akustisk 7 = Brand 8 = Ej larm 9 = Nödläge. Sektionslokalisering: Skriv ner varje detektors placering. Vid programmeringen kan ett av 26 angivna sektionsnamn väljas (plus tre sektionsnamn som användaren själv kan hitta på - se fig. 3 i programmeringsanvisningen). A2. Förteckning över handsändare för förbikoppling Sändaruppgifter Nr. Typ Ägare Status eller direktillkoppling Ange vald funktion - se avsnitt 5.16 i programmerings-anvisningen. 5 Systemstatus Funktion hos extraknappar PGM-styrning X-10-styrning Ange om utgången skall aktiveras eller ej - se avsnitt 7 I programmerings-anvisningen.. Markera de X-10-enheter som aktiveras -se avsnitt 7 i program- mering-sanvisningen. 6 Direkttillkoppling Ja Nej DW5450

11 A3. Förteckning över nödlägessändare Sändare nr. Sändartyp Registrerad till sektion Ägare A4. Förteckning över sändare för funktionsstyrning Sändare nr. Sändartyp Registrerad till sektion Ägare Funktion BILAGA B. X-10 X FUNKTIONER NER Sändare Sändar - TILL vid TILL TILL TILL TILL timer Till sektionsnr. nr. typ tillkoppling minne fördröjning handsändare Till Från a b c DW

12 VISONIC LTD. (ISRAEL): VISONIC INC. (U.S.A.): VISONIC LTD. (UK): COMPANY SITE: VISONIC LTD P.O.B TEL-AVIV ISRAEL. TEL.: (972-3) , FAX: (972-3) NORTHWOOD DRIVE, BLOOMFIELD CT TEL.: (860) , (800) FAX: (860) FRASER ROAD, PRIORY BUSINESS PARK, BEDFORD MK44 3WH. TEL.: (0870) ; FAX: (0870) SALES TEL.: (0870) ; PRODUCT SUPPORT TEL.: (0870) POWERMAX DW5450- (REV. 0, 12/02) Translated from DE5450- Rev DW5450
