1 Optram Användarmanual Version 4.10 i

2 Innehåll 1 Om Optram Start av Optram Interna användare på Trafikverket Externa användare Användargränssnitt Huvudmeny Arkiv Vy Navigera Hjälp Verktygsfältet Statuspanelen Användning av pekmus Zooma område Zooma vertikalt Zooma horisontellt Objektinformation Justering av visningsskala Positionering Uppdelning av bandelar i Optram Val av aktiv bandel Val av km och meter Direktpositionering till bandel, km och meter Bandel, km+m Skala Område i x-led Favoriter Vyer Lägga till vy Vyhanteraren Högerklick i vy Egenskaper för vyer Fliken Allmänt Vy ii

3 Titelfönster Y-axel Diagram Lägesdiagram Egenskaper Generellt Spårdiagram Egenskaper Flik Allmänt Egenskaper Flik Objekt Egenskaper Flik Lagerdjup Egenskaper Flik Objekttexter Plotdiagram Sätt egenskaper för vy Egenskaper Flik Allmänt Egenskaper Flik Objekt Egenskaper Flik Mätningar Egenskaper Flik X-axeln Egenskaper Flik Etiketter Mätvagns ID Händelsediagram Sätt egenskaper för vy Flik Generell Särskilda egenskaper för händelsediagram Flik Objekt Egenskaper Flikarna Lagerdjup och Objekttext Tabellvy Skapa tabell Exportera data från tabellvy Ytdiagram Egenskaper Flik Allmänt Egenskaper Flik Objekt Egenskaper Flik Färger Egenskaper Flik Mätningar Egenskaper Flik Data Val av mätningar Två inställningsnivåer Global nivå Lokal nivå iii

4 6.2 Olika färger för olika mätningar Senaste mätning / Specifik mätning Senaste mätning Specifik mätning Inställningsfiler Öppna en befintlig inställningsfil Fördefinierade inställningsfiler Spara en ny inställningsfil Generella inställningsfiler Inställningsfiler med sökväg Utskrift Skriv ut Skrivarinställningar Video Start av videofil Paus och stegning iv

5 1 Om Optram Optram är Trafikverkets system för att studera och analysera periodiska mätningar på spår och kontaktledning. Optram visar information via Internet/Intranät genom att integrera objekt, underhållsarbeten och data från mätanalyser. Följande typer av mätningar kan studeras i Optram: Spårläge Räfflor och vågor Ballastprofil Rälprofil Kontaktledning Analys Systemet används av förvaltare och entreprenörer för att analysera anläggningsinformation från spår och kontaktledning. Analysen används för att planera för ett optimerat underhåll. I Optram finns stora möjligheter att beräkna olika typer av nyckeltal, samt att se trender och prognoser. Diagram och vyer Den horisontella utsträckningen i Optram är direkt kopplad till kilometerräkningen. Kilometerräkningen visas i diagrammet kallat för Lägesdiagram och visas normalt sett som det översta och nedersta diagrammet på skärmen. Alla diagram som visas förhåller sig till Lägesdiagrammet, zoomas det in i ett diagram zoomas även de andra diagrammen in, detta för att få samma skala på alla diagram som visas. Lägesdiagram Spårdiagram Optram visar information grafiskt i vyer med olika diagram. Dessa diagram är schematiska och visar information som är specifik för respektive typ av diagram. Mer om olika diagram i kapitel 5, sidan 17. Mer information, utbildningsfilmer och länkar till kurser inom Optram finns på Trafikverkets hemsida. 1

6 1.1 Start av Optram Interna användare på Trafikverket 1. Starta Internet Explorer 2. Ange adressen eller gå via Trafikverkets intranät till sökvägen: Startsida - Stöd och verktyg - System och verktyg - Järnväg - Övriga system - Optram, Periodisk mätning, filmer Spara denna adress som Favorit Externa användare För externa användare, gå via banportalen Klicka på Starta Optram För att köra Optrams hela webbapplikation, krävs att du: Har fått behörighet av systemförvaltaren (söks via Arthur) Har Java installerat på din dator (söks via Berit) 2

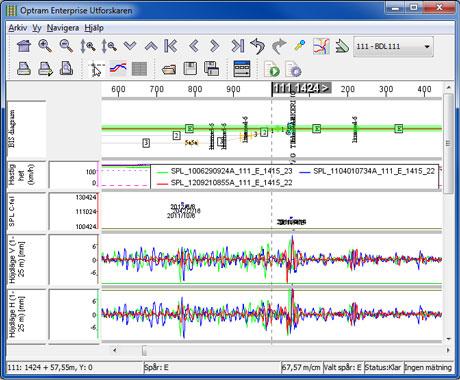

7 2 Användargränssnitt 2.1 Huvudmeny Arkiv Navigera Vy Hjälp

8 2.2 Verktygsfältet 1. Återställ zoomning 2. Zooma in i X-led 3. Zooma ut i X-led 4. Zooma i Y-led 5. Zooma ut i Y-led 6. Rulla nedåt 7. Rulla uppåt 8. Rulla till början 9. Rulla vänster 10. Rulla höger 11. Rulla till slutet 12. Ångra senaste zoomning 13. Gör om senaste zoomning 14. Gå till (Bandel, km+m) 15. Välj bandel från karta 16. Favoriter 17. Val av bandel 18. Skriv ut 19. Skrivarinställningar 20. Förhandsgranska 21. Hårkorset 22. Justering av visningsskala 23. Välj Mätningar 24. Tabellvy 25. Öppna inställningar 26. Spara inställningar 27. Spara inställningar som 28. Öppna standardinställningar från rullista. 29. Kontrollpanelen

9 2.3 Statuspanelen Statuspanelen visar aktiv bandel och valt spår. Den redovisar markörens position i X-led och Y-led. Bildskalan i m per centimeter visas. Status anger om nedladdning pågår eller är klar. 2.4 Användning av pekmus Zooma område Zoomning med vänster respektive höger musknapp Zooma in horisontellt och vertikalt (ändra skala i x- och y-led) genom att markera en rektangel med vänster musknapp nedtryckt. Aktiveras när knappen släpps. Zooma ut horisontellt och vertikalt (ändra skala i x- och y-led) genom att markera en rektangel med höger musknapp nedtryckt. Aktiveras när knappen släpps. 5

10 2.4.2 Zooma vertikalt Zooma in vertikalt (ändra skala i y-led) genom att hålla vänster knapp nedtryckt och rita en vertikal linje. Aktiveras när knappen släpps. Zooma ut vertikalt (ändra skala i y-led) genom att hålla höger knapp nedtryckt och rita en vertikal linje. Aktiveras när knappen släpps Zooma horisontellt Zooma in horisontellt (ändra skala i x-led) genom att hålla vänster knapp nedtryckt och rita en horisontell linje. Aktiveras när knappen släpps. Zooma ut horisontellt (ändra skala i x-led) genom att hålla höger knapp nedtryckt och rita en horisontell linje. Aktiveras när knappen släpps. 6

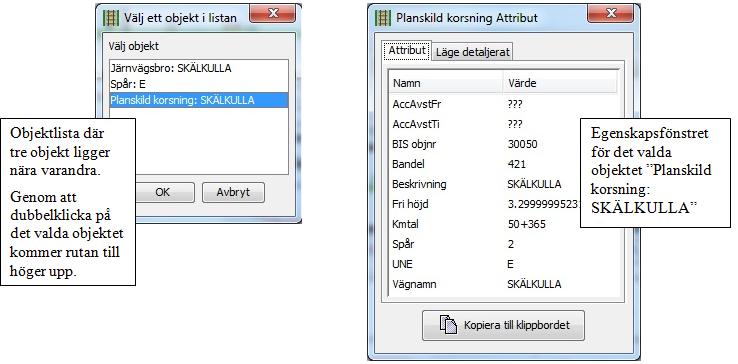

11 2.4.4 Objektinformation Objektets typ visas i en gul ruta när markören förs över objektet, se exemplet nedan. Attribut är data om objekten. Attributen visas genom att dubbelklicka på ett objekt. Då öppnas antingen ett egenskapsfönster för objektet, eller om flera objekt ligger bredvid varandra så öppnas en lista med de närliggande objekten. Ett objekt väljs ur listan genom att markera objektet och klicka OK eller genom att dubbelklicka på objektet. 2.5 Justering av visningsskala Genom att klicka på ikonen som visas till höger, får man möjligheten att ändra i vilken skala man vill att bilden ska ritas upp. Standardinställningen är att bilden ritas i skalan 1. Ställer man in till skala 2 kommer allt som visas, att ritas i dubbel storlekt. Skalan ändras genom att man flyttar reglaget i sidled. 7

12 3 Positionering 3.1 Uppdelning av bandelar i Optram I Optram har vissa bandelar delats upp. Till exempel är bandel 414 uppdelad i 414A och 414B. Detta beror på att Optrams spårnät kräver en entydig position för bandel, spår och km+m. Det finns dock sammansatta bandelar längst ner i listan. I detta exempel så finns bandel 414 som är en sammansättning av 414A och 414B längst ned på listan över bandelar. 3.2 Val av aktiv bandel Aktiv bandel kan väljas från verktygslådan i fönstret med flervalslistan. 3.3 Val av km och meter Genom att flytta markören i statuspanelens scroll-list (se avsnitt 2.3, sidan 5) kan man positionera sig till önskad km och meter. 3.4 Direktpositionering till bandel, km och meter Klicka på ikonen Gå till När ikonen har klickats på kommer en ruta upp där olika inställningar där man kan välja exakt position, skala och vilket område som ska visas. Mer information om dessa inställningar visas på nästa sida. 8

13 3.4.1 Bandel, km+m Välj bandel, fyll i önskad position antingen genom att ange km+m i de vita rutorna, eller genom att dra i reglagen. Klicka därefter OK Skala Ange skala genom att ange hur många meter som motsvaras av en centimeter Område i x-led Ange bandel, från km+m till km+m 9

14 3.4.4 Favoriter Man kan lägga till positioner till Favoriter om man har en eller flera bandelar som man vet att man vill undersöka flera gånger och återkomma till. För att lägga till en bandel till Favoriter, börja med att gå till bandelen (så som det har visats tidigare i kapitlet) och tryck sedan på denna ikon: och sedan Lägg till i favoriter När Lägg till i favoriter har valts, kommer en ruta som frågar vilket namn som man vill ge den plats man lägger till. Standardvalet är bandelen samt den sträcka som visas på skärmen. Skulle man ange ett namn till bandelen men ångra sig, så trycker man på Använd standard så ändras namnet tillbaka till standardvalet igen. Genom att trycka på Organisera favoriter kan man välja i vilken ordning favoriterna ska dyka upp i rullisten, byta namn på bandelen eller ta bort bandelen från favoriter. När en position har sparats som favorit, öppnas den enkelt genom att klicka på ikonen för favoriter och välja ur rullisten som visas. 10

15 4 Vyer Optram har tillgång till stora mängder data i Optrams databas. Datan visas i vyer och den största delen i vyn består av ett diagram. De olika diagramtyperna presenteras i kapitel Lägga till vy Nya vyer kan skapa från huvudmeny Vy - Lägga till ny vy 4.2 Vyhanteraren - Här väljer man vilka vyer som ska visas och i vilken ordning de ska synas. Man kan även radera vyer i denna meny. 11

16 4.3 Högerklick i vy Alternativt kan nya vyer skapas genom att klicka höger musknapp i en befintlig vy. Man kan välja att lägga till vyn före (över) eller efter (under) den vy som man högerklickade i. Lägga till vy Höger knapp i befintlig vy innehåller kommando för att lägga till vy före eller efter aktuell vy. Dölj vy Höger knapp i befintlig vy innehåller kommando för att dölja specifik vy. Ta bort vy Höger knapp i befintlig vy innehåller kommando för att ta bort vyn. 12

17 4.4 Egenskaper för vyer Visning av titel- respektive Y-axelfönster är valfritt. Storlek av fönster, text och färger väljs med Högerklick - Sätt egenskaper för vyn Höjd och bredd på fönster kan även styras med pekmusen (vänster musknapp) Fliken Allmänt 13

18 Vy Vyfönstrets storlek och bakgrundsfärg styrs av uppgifter under rubrik Vy i fliken Allmänt (se bild på föregående sida). Fönstrets höjd (storlek i y-led). Utsträckning ovanför/nedanför vyn anger hur högt upp/långt ner som data kan visas i bredvidliggande vyer. (För att få överblick av höga spikar i data) Knappen Bakgrundsfärg innehåller inställningar för bakgrundsfärg för vyfönstret. 14

19 Titelfönster Layout för titelfönstret styrs av knapp Ange font för titel under egenskapsflik Allmänt 15

20 Y-axel Linjefärg anges med knappen Linjefärg under egenskapsfliken Allmänt Layout styrs av knapp Ange font för axelmarkeringarna under egenskapsflik Allmänt. Layouten konfigureras på samma vis som för titelfönstret, se föregående sida. Genom att bocka i Lås zoomning i y-led låser man fönstret för zoomning i y-led. Y-axelområde Anger det intervall som mätvärdena visas i. Om värden ska visas utanför intervallet, anges detta i inställningarna för utsträckning i vy. Se , sidan 14 16

21 5 Diagram Lägesdiagram Redovisar km-markeringar och meterangivelser från dessa markeringar längs spåret. Horisontella axlar (x-axlar) i alla vyer är relaterade till denna längdmätning. Spårdiagram Schematisk redovisning av spårlayout och tillhörande objekt. Den horisontella axeln (x-axeln) är relaterad till lägesdiagrammets markeringar för km och meter och är inte i skala. Den vertikala axeln (y-axeln) är inte skalenlig. Objektens Y-värde (sidomått) är relaterade till ett avstånd till en utsträckt centerlinje för spåret. Händelsediagram Redovisar information relaterad till tidsangivelser (datum). Den vertikala axeln (y-axeln) representerar normalt datum. Händelsediagram är den enda typen av diagram som underhållshistorik och spårgeometridata kan endast redovisas i. Via händelsediagram kan man generera tabellvyer. Plotdiagram Redovisar grafer (kurvor) på data längs spårlinjen. Enheter på den vertikala axeln (y-axeln) beror på vilken typ av data som redovisas. Plotdiagram är den enda typen av diagram som geometriska data kan redovisas i. Ytdiagram Visar mätdata representerade genom olika färgschemapaletter där färgen visar i vilket intervall mätvärdena ligger. 17

22 5.1 Lägesdiagram Redovisar km-markeringar och meterangivelser från dessa markeringar längs spåret. Horisontella axlar (x-axlar) i alla vyer är relaterade till denna längdmätning Egenskaper Generellt Visa titelfönster Bocka i för att visa titeln på diagrammet i titelfönstret, beläget till vänster om diagrammet. Visa stödlinjer Stödlinjer är vertikala streckade linjer från km-markeringar genom alla vyer. Totala avståndet mellan markörerna Om rutan bockas i visas avstånd i stället för 100 meters markeringar. Visa bandelsnummer Om i bockad skrivs bandelsnumret ut vid varje km-markör. Ange font för titel Denna knapp innehåller layoutinställningarna för lägesdiagrammets titel. För mer information om layoutinställningar se avsnitt på sidan 15 18

23 5.2 Spårdiagram Spårdiagram (även kallat BIS-diagram) är en schematisk redovisning av spårlayout med tillhörande objekt. Den horisontella axeln (x-axeln) är relaterad till lägesdiagrammets markeringar för km och meter. Den vertikala axeln (y-axeln) är inte skalenlig. Objektens Y-värde (sidomått) är relaterade till ett avstånd till en utsträckt centerlinje för spåret Egenskaper Flik Allmänt Se avsnitt på sidan Egenskaper Flik Objekt Här väljer man vilka objekt som skall visas i spårdiagrammet. Man kan välja så att skalan ska styra om objektet ska visas eller inte. Om skalan är större än angivet (meter per centimeter) visas inte objektet. 19

24 5.2.3 Egenskaper Flik Lagerdjup Anger placeringsordning för objekten. För att ändra placeringen för ett specifikt objekt, markerar man detta objekt och flyttar med något av de fyra placeringskommandona i fliken. 20

25 5.2.4 Egenskaper Flik Objekttexter Via denna flik kan utseendet på objekttexten ställas in för de objekt som visas i spårdiagrammet. Exempel: På samma sätt som för Objekt i kan man välja att skalan ska styra om objektet visas eller inte. Bock i rutan Dölj om större än och ange meter/cm, om skalan är större än angivet värde döljs objektet. Genom att trycka på Tecken kan objekttexten konfigureras på samma vis som titelfönstret i , sidan

26 5.3 Plotdiagram Plotdiagram används för att visa mätparametrar som varierar längs spåret, exemplet här ovan visar hur höjdläget varierar längs med spåret. Plotdiagram är den enda typen av diagram som geometriska data kan redovisas i. Enheter på den vertikala axeln (y-axeln) beror på vilken typ av data som redovisas. I plotdiagram kan man även se vilken mätvagn som genomfört mätningen Sätt egenskaper för vy Inställningar för diagrammets olika egenskaper Egenskaper Flik Allmänt Se avsnitt 4.4.1, sidan

27 Egenskaper Flik Objekt På samma sätt som tidigare diagram väljer man här vilka objekt som ska visas. Man kan även välja att filtrera bland tillgängliga objekt för att få en bättre överblick. Efter filtreringsval man har gjort klickar man på Uppdatera för att genomföra denna filtrering. Genom att bocka i Visa endast aktiverade kanaler visas endast de objekt som är aktiva i listan för Tillgängliga objekt. Kan vara lämpligt för att få en överblick av vilka objekt som just nu visas i diagrammet. Genom att bocka i Visa kanaler för vald mätning väljer man att visa vilka kanaler som finns tillgängliga bland de mätningar som är valda ur den globala mätinställningen. Se kapitel 6, sidan 37 för mer information globala/lokala mätningar. 23

28 Egenskaper Flik Mätningar Under denna flik kan man som användare avaktivera vilka globala mätningar som ska visas i diagrammet. För grundläggande användare rekommenderas det att arbeta med globalt val av mätningar, snarare än att arbeta med denna meny. För mer information om mätningar, se kapitel 6 på sidan

29 Egenskaper Flik X-axeln Stödlinjer är horisontella linjer som markerar y-värden Egenskaper Flik Etiketter Etiketter/Objekttexter är endast tillgängliga för Projekterad kurvatur i plotdiagram. För konfigurering av objekttext se 5.2.4, sidan

30 5.3.2 Mätvagns ID Genom att dubbelklicka på ett en kurva i ett plotdiagram, får man upp följande ruta: Där Mätvagn ID visar vilken mätvagn som gjort mätningen. Mätvagnarnas id är: Mätvagn ID IMV200 IMV100N IMV100M IMV100S Strix 2011T 3783B 2461B 3143C 2382B 26

31 5.4 Händelsediagram I händelsediagram visas händelser, det vill säga objekt, med utbredning längs spåret och med tidsangivelser (datum). Den vertikala axeln (y-axeln) representerar datum då vyn är inställd på historik, som i exemplet här ovan och aktuellt spår för händelsen när vyn är inställd på stapla eller intervall. (se Särskilda egenskaper för händelsediagram) Händelsediagram är den typ av diagram som kan visa historik och uppmätta fel, vilket gör att diagrammet lämpar sig för visning av till exempel underhållsåtgärder. Händelsediagram kan även visas som tabeller och exporteras till Excel Sätt egenskaper för vy Inställningar för diagrammets olika egenskaper Flik Generell 27

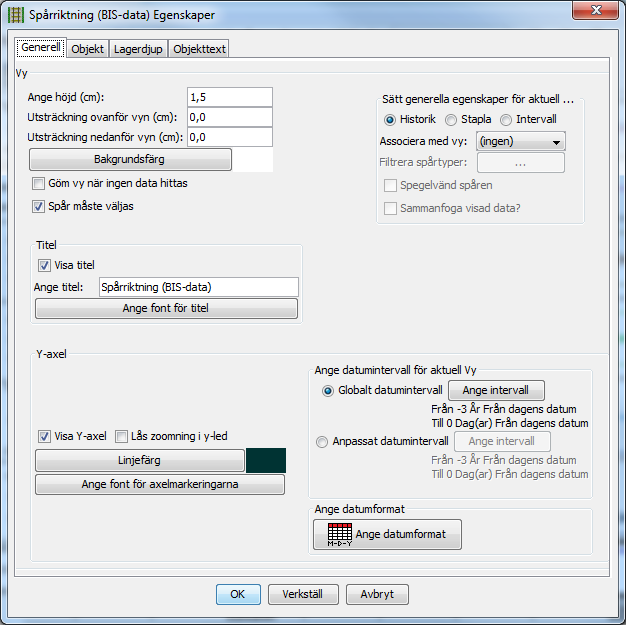

32 Undermeny Vy Se avsnitt , sidan 14. Undermeny Titel Se avsnitt , sidan 15. Undermeny Y-axel Se avsnitt , sidan Särskilda egenskaper för händelsediagram Historik Händelsen redovisas med utbredning (start och slut) i x-led samt datum för händelsen i y-led. (standardinställningen) Stapla Händelserna visas med utbredning för den senaste händelsen synlig för respektive km+m och redovisas i form av skivor som är staplade på varandra, med den senaste händelsen överst. Y-axeln representerar vilket spår (E, U, N, 1, 2, ) händelserna är registrerade på. Intervall På samma sätt som Stapla fast redovisas med hjälp av linjer med pilar istället för skivor. Sammanfoga visad data För visningsalternativ stapla och intervall kan man välja att sammanfoga visad data. 28

33 Händelser med samma datum slås då ihop om den ena händelsen har slutposition som är lika med nästa händelses startposition. Exempel: Ej sammanfoga data: Datumintervall Globalt datumintervall Ställer in datumintervall som ska användas för alla händelsediagram Anpassat datumintervall Ställer in datuminterval för det specifika diagram som valts. Ange intervall Datumintervallet kan antingen ställas in att visa ett fast intervall, det vill säga från datum1 till datum2. Alternativt kan datumintervallet visa ett relativt intervall som i exemplet här bredvid, från tre år sedan till idag. Zooma datumintervall Man kan även ange det globala datumintervallet genom att zooma vertikalt i ett händelsediagram, se avsnitt på sidan 6. 29

34 Ange datumformat Ställer in format för datum Flik Objekt På samma vis som i 5.2.2, väljer man vilka objekt som ska visas och om man vill att objektet ska döljas vid en viss skala Egenskaper Flikarna Lagerdjup och Objekttext På samma sätt som för avsnitt 5.2.3, sidan 20, respektive 5.2.4, sidan

35 5.4.2 Tabellvy Med tabellvy kan data som finns i händelsediagram ges i tabellform och exporteras till Excel Skapa tabell För att skapa en tabell för ett önskat datumintervall, ställs datumet in under Sätt vy egenskaper - Ange datumintervall innan tabellvyn genereras. (läs mer under , sidan 29) Högerklicka på händelsediagrammet och välj Tabellvy och en tabell öppnas: 31

36 Omfång I Tabellvyn visas alla händelser under den period som valts och för hela bandelen. Omfånget kan ändras med inställningen högst upp till höger till att vara Aktuell vy eller Alla bandelar. Observera om alla bandelar väljs så hämtas det en stor mängd data vilket kan ta tid. Tabellen som skapas i Optram visar max 500 rader, men vid export så exporteras samtliga rader som standard (629 i det här fallet). Genom att klicka på en av raderna som tabellvyn visar, så kommer Optram att fokusera på den position som anges som startläge i tabellen. Genom att ändra lagerval så har man möjligheten att skapa en tabellvy över annan data än den data som visas i händelsediagrammet. Detta är användbart när man vill skapa en tabell av data som inte visas i händelsediagrammet, utan att för den delen behöva lägga till en ytterligare vy. Exempelvis så visar tabellvyn på föregående sida SPL C-Fel men genom att ändra lagerval till Spårriktning genereras en tabell över spårriktningar istället. Filtrera valt spår Om rutan för Filtrera valda spår är i bockad kommer tabellen endast att innehålla händelser för valt spår, ifall ett spår är valt. Ett exempel på vad detta innebär, är att ett händelsediagram för spårlägesfel endast kommer generera en tabell över spårlägesfel för valt spår (E, U, N, 1, 2, ). För att skapa en tabell över samtliga spår på bandelen, kontrollera att rutan Filtrera valda spår inte har bockats i. 32

37 Exportera data från tabellvy För att exportera data från tabellvyn, välj exportera och spara filen i lämplig mapp. Exporterad data sparas som komma-separerad-data, i så kallad.csv fil. För att se data i Excel, öppna.csv filen med Excel. Markera första kolumnen där data ligger, kolumn A och välj Text till kolumner under fliken Data När Text till kolumner är valt kommer denna ruta upp: Välj då Avgränsade fält och sedan Nästa. 33

38 I nästa steg välj Komma och sedan Slutför. Sedan kan data filtreras och analyseras som vanligt i Excel. 34

39 5.5 Ytdiagram Ytdiagram visar mätdata representerade med olika färgschemapaletter där färgen visar i vilket intervall mätvärdena ligger Egenskaper Flik Allmänt Se 4.4.1, sidan Egenskaper Flik Objekt Se , sidan Egenskaper Flik Färger Via Färgschema väljer man i vilken färgskala man vill visa vald data. Via Färgvärden väljer man om man vill automatiskt generera mellan vilka värden som färgskalan sträcker sig, eller om man vill manuellt sätta ett högsta och minsta värde. E betyder 10^ så i exemplet ovan sträcker sig värdet från -3,66*10-4 till 2,8*10-4. Genom att bocka i Visa nyckel och ange en nyckelmärkning, så visas den angivna etiketten till höger om färgskalan. Färgskalan visas under ytdiagrammet. 35

40 5.5.4 Egenskaper Flik Mätningar Se , sidan Egenskaper Flik Data Har man valt flera objekt att visa i ytdiagrammet kan man sorterad dem här. 36

41 6 Val av mätningar Optram syftar till att möjliggöra och underlätta för analys av mätdata. I detta kapitel går vi in på mer i detalj hur man kan välja mellan olika mätningar och hur man presenterar flera mätningar samtidigt. 6.1 Två inställningsnivåer I Optram behandlas mätningarna i två nivåer, den globala och den lokala. Den globala nivån är den nivå som innehåller inställningar för alla vyer som visas och är den nivå som rekommenderas att användas. Den lokala nivåns inställningar bestämmer vilka mätningar som ska visas i just den avsedda vyn och mätningarnas färger. Den lokala nivån är mer lämpad för avancerade användare för specifika fall Global nivå För att ändra vilka globala mätningar som ska visas eller vilka färger de ska visas i, tryck på den här ikonen: Denna ruta visas då: Lokal nivå De lokala inställningarna görs i egenskaperna för varje vy, under Egenskaper flik Mätningar. Se avsnitt på sidan 24. I den lokala nivån har man möjlighet att välja bort globalt valda mätningar från att visas i diagrammet. Den lokala nivån styr alltid över den globala i vad som kommer att visas i diagrammet. Endast de mätningar som är markerade lokalt kommer att visas. 37

42 6.2 Olika färger för olika mätningar För att jämföra olika mätningar kan man välja att visa dessa mätningar samtidigt i ett diagram och representera dem med olika färger för att på så sätt kunna särskilja dem. Den färg som har ställts in lokalt kommer att gälla för det diagrammet, vilket innebär färgen bestäms av färgvalet i lokal nivå. Om inget färgval gjorts lokalt (visas som grå) så används globalt färgval. Väljer man att öppna en fördefinierad inställningsfil som innehåller trend i sitt namn visas standardinställningen som består av de tre senaste mätningarna som gjorts. Mätningarna representeras i rött för den senaste, blått för den näst senaste och grönt för den tredje senaste mätningen. Se kapitel 7 på sidan 40. För mer handledning i denna fråga, se filmen 8. Att välja mätningar på 38

43 6.3 Senaste mätning / Specifik mätning När man väljer vilka mätningar som ska visas, globalt eller lokalt, kan man välja aningen Senaste mätning eller specifika mätningar för olika sträckor för bandelen Senaste mätning Senaste mätning fungerar som så att den spårsträcka som är centrerad på skärmen, befinner sig i mitten sett i x-led, blir dominerande och den senaste möjliga mätningen för den sträckan väljs. Detta innebär att om Senaste mätning är vald och man förflyttar sig längs spåret så kan den aktiva mätningen ändras då en nyare mätning kan ha utförts på den sträcka som nu är centrerad. I exemplet nedan används default.oes som visar vilken mätning som är aktiv i legendfönstret i vyn för hastighet. Genom att visa vilken mätning som är aktiv är det enkelt att kontrollera vilken mätning som är används för tillfället när man använder Senaste mätning. Här nedan är km 1504 centrerad och legenden visar att mätningen A är aktiv: Genom att flytta fokuset en kilometer till km 1505 ser vi att en ny mätning har aktiverats: Denna mätning A är utförd tre månader senare än den mätning som tidigare var aktiv. Att mätningen är utförd senare kan utläsas genom att mätningarna namnsätts efter formatet ÅÅMMDDhhmmx för år, månad, dag, timme och minut. Det är bra att vara observant på att olika mätningar kan komma att användas, när man jämför värden på olika bandelar eller olika sträckor på samma bandel Specifik mätning Genom att välja vilka specifika mätningar som ska visas kommer dessa inte ändras på samma vis som i Senaste mätning. Skulle två eller flera specifika mätningar väljas och dessa överlappar varandra, kommer flera kurvor att visas i diagrammen. Väljer man specifika mätningar och sedan går till en sträcka på bandelen som inte är uppmätt bland dessa mätningar, kommer det inte visas någon data för den delen. 39

44 7 Inställningsfiler När man har skapat vyer och ställt in parametrar på dessa, kan man spara inställningsfilen för att använda vid senare tillfälle. Genom att göra detta sparas mycket tid eftersom man då slipper göra om inställningsfilen varje gång man vill använda sig av en viss uppsättning av vyer. I en inställningsfil sparas inställningarna för vyer, valda kanaler, valda mätningar, zoomning och utskrift. Inställningsfilerna är personliga och sparas hos användaren. 7.1 Öppna en befintlig inställningsfil För att öppna en inställningsfil gå antingen via: Arkiv - Öppna inställningar - Öppna inställningar Eller klicka på ikonen: 40

45 7.1.1 Fördefinierade inställningsfiler Det finns även flera fördefinierade inställningsfiler att välja bland i rullisten: De inställningsfiler som innehåller trend i sitt namn är framtagna för att jämföra olika mätningar och visar mätningarna i olika färger, läs mer om dessa på avsnitt 6.2, sidan Spara en ny inställningsfil Generella inställningsfiler För att spara en ny inställningsfil med de vyer som man vill spara, gå antingen via: Arkiv - Spara inställningar som - Spara inställningar som Eller klicka på ikonen för spara som: Välj sedan var du vill spara filen, till exempel Mina dokument Inställningsfiler med sökväg 41

46 Vill man koppla inställningsfilen till en viss plats, så välj: Arkiv - Spara inställningar som - Spara inställningar med sökväg som Då kommer den plats/sökväg som man befinner sig på när man sparar inställningsfilen att kopplas till filen och platsen lokaliseras automatiskt när inställningsfilen öppnas. 42

47 8 Utskrift Utskrift från Optram sker enklast genom att man exporterar vald vy till ett pdf-dokument och denna pdf kan i sin tur skrivas ut. 8.1 Skriv ut För att skriva ut från Optram så börja med att kontrollera att rätt inställningsfil, bandel, spår och mätning är vald och gå sedan via: Arkiv - Skriv ut Eller klicka på ikonen: Följande ruta visas då: Här kan du välja att skriva ut Aktuell vy, det vill säga den vy som just nu visas i Optram, Hela linjen eller Egna inställningar. Väljer man Hela linjen eller Egna inställningar kan Avståndet per sida sättas till 2km för att få samma skala som i de gamla pdf-diagrammen. För att skriva ut tryck på Exportera PDF för att spara pdf-dokumentet. 43

48 Om man sitter på Trafikverket kan man spara direkt i Mina dokument eller lämplig undermapp för Optram-utskrifter. Sitter man externt klickar man på Dator och väljer C$ on Client (U:) för att spara i den lokala hårddisken. När pdf-dokumentet är skapat, öppnar man dokumentet och skriver ut från pdf-läsaren. 44

49 8.2 Skrivarinställningar Under Skrivarinställningar kan man välja utskriftens storlek (A3, A4,...), riktning/orientering och marginaler. 45

50 9 Video För att se den videofilm som spelas in från mätvagnarna, används kontrollpanelen i Optram. Observera För att använda kontrollpanelen behöver man vara uppkopplad på Trafikverkets intranät och finns endast tillgängligt för interna användare av Optram. 9.1 Start av videofil Börja med att gå till den bandel som videon ska visa och öppna sedan kontrollpanelen genom att gå via Arkiv - Kontrollpanelen: Alternativt genom att trycka på ikonen: När kontrollpanelen har öppnats visas denna ruta: Man bestämmer först hur filmen ska spelas upp, innan man väljer vilken film som ska visas. Genom att använda sig av uppspelningsknapparna kan filmen spelas upp framåt eller bakåt, antingen i normal hastighet eller snabbspolat. Vill man ställa in en egen, anpassad, uppspelningshastighet kan man ställa in denna hastighet genom att flytta videohastighetsmarkören och sedan trycka på Uppspelning eller Spela baklänges. 46

51 När någon av uppspelningsknapparna har valts kommer denna ruta upp: Här kan man välja vilken inspelning av bandelen som ska visas. Filens namn, som slutar på.opz, visar när den är inspelad och är baserat på formatet ÅÅMMDDhhmmx för år, månad, dag, timme och minut. Välj en inspelning och tryck OK, då kommer denna ruta visas: Här väljer man om man vill visa en eller två videobilder och vad de ska innehålla. Har man valt att visa kontaktledning på en bandel som saknar kontaktledning eller där ledningen inte är inspelad, kommer denna varning att visas: Klicka OK och filmen av spåret kommer att visas ensamt. Nu visas filmen upp i fönstret för AB Video Uppspelare 47

52 9.2 Paus och stegning När filmen stratas är knappen Stopp gråmarkerad och kan ej klickas på. För att åtgärda detta klicka på inställningar och acceptera samma inställningar som innan genom att klicka OK. Nu kan knappen Stopp användas för att pausa filmen, knapparna Stega framåt/bakåt användas för att hoppa en bildruta framåt/bakåt. För att starta filmen igen, flyttas reglaget för uppspelning, i sidled. 48
