1 Optram Enterprise Applet Användarmanual Version 4.4

2 Copyright (c) , Bentley Systems,Incorporated; All Rights Reserved. The content of this document is the proprietary and trade secret information of Bentley Incorporated. Use, reproduction or publication of any portion of this material without prior written authorization of Bentley Incorporated is prohibited. Patent law, copyright law and international treaties protect this computer program. Unauthorized reproduction or distribution of this program or associated database, or any portion of it, may result in severe civil and criminal penalties, and is prosecuted to the maximum extent possible under the law. This computer program is protected under patent number 5,978,717.

3 Innehållsförteckning 1 OPTRAM Systemöversikt OPTRAM ENTERPRISE APPLET Start av Optram Enterprise Applet Anvädargränssnitt Huvudmeny Arkiv Navigera Vy Hjälp Verktygsfältet Status panelen Användning av pekmus Zooma område Zooma vertikalt Zooma horisontellt Objektsinformation Positionering Val av aktiv bandel Val av km och meter Direktpositionering till bandel, km och meter km och meter Bandel, km +m Skala Område i x-led Vyer Lägga till vy Vyhanterare Högerknapp i vy Lägga till vy Dölj vy Ta bort vy Egenskaper för vyer Fliken Allmänt Vy Titelfönster Y-axel Diagram Lägesdiagram Egenskaper Allmänt Spårdiagram iii

4 6.2.1 Egenskaper Flik Allmänt Egenskaper Flik Objekt Egenskaper Flik Lagerdjup Egenskaper Flik Objekttexter Händelsediagram Egenskaper Flik Allmänt Undermeny Vy Undermeny Titel Undermeny Y.axel Speciella egenskaper Datumintervall Egenskaper Objekt Egenskaper Objekttext Plotdiagram Egenskaper Flik Allmänt Egenskaper Flik Mätningar Egenskaper för Flik X-axeln Egenskaper för flik Etiketter Ytdiagram Egenskaper Flik Allmänt Egenskaper Flik Färger Egenskaper Flik Mätningar Egenskaper Flik Data Inställningsfiler Spara en ny inställningsfil Ändra en befintlig inställningsfil Ladda en inställningsfil Utskrift Skriv ut Skrivarinställningar Kommentarer Infoga ny kommentar Redigera kommentarer iv

5 1 OPTRAM Systemöversikt Optram är ett övergripande informationssystem för central förvaltning och arbete i fält med aktuell uppdaterad data om infrastrukturanläggningar. Optram visar gällande information i LAN/WAN nätverk eller via Internet/Intranät genom att integrera layout, objekt, status och underhållsarbete utefter hela strukturen. Optram ger användaren möjlighet att Att rikta åtgärder och resurser när och var de behövs mest Att minska tid för avstängning av spår och utrustning Identifiera områden som omfattas av upprepade underhållsarbeten Utöka kapacitet och punktlighet och sålunda minska kostnader Integrera information från flera datakällor. Konsolidera kontroll av underhållsarbeten. 5

6 OPTRAM DATAFLÖDE INFORMATIONSINSAMLING > INTEGRATION / ANALYS > PRESENTATION Flyg och Mark Radar Mätvagnar Spår Spår Förvaltnin gsdata Övriga GIS Systems Underhålls OPTRAM Maximus Anpassade vyer Custom Anpassade Views rapporter Custom Arbetsorder Reports Handheld Underhålls historik Browser GIS-kartor Video 6

7 2 OPTRAM ENTERPRISE APPLET Optram Enterprise Applet (OEA) är en komponent i Optram som visualiserar och sammanställer information i olika databaser. Den används för att grafiskt redovisa spårplaner, objekt, geometriska data, mätdata, arbetsordrar och underhållshistorik som finns i Optram databaser. Alla objekt presenteras i relation till en utsträckt spårlinje. Den utsträckta linjen kallas centerlinje och är referenslinje för alla objekt längs spåret. Centerlinjen ligger längs X-axeln. Objekt som inte ligger direkt på centerlinjen redovisas med ett sidomått från denna. Sidomått redovisas med värde på Y-axeln. Lägesdiagram Spårdiagram OPTRAM ENTERPRISE APPLET visar information grafiskt i vyer med olika diagram. Dessa diagram är schematiska och visar information som är specifik för respektive typ av diagram. Vilken vy som skall väljas beror på vilken information som skall visas. Exempelvis väljer man vy Spårdiagram om man skall visa spårlayout med tillhörande objekt. Ett lägesdiagram visar KM-stolpar och avstånd från dessa. Alla horisontalaxlar (X-axlar) i alla vyer är redovisade enligt skalan i denna vy. Varje vy består av olika lager som representerar olika slags data. Lager i ett spårdiagram kan utgöras av spårkomponenter, växlar, ballast mm. Underhållshistorik kan endast visas i ett händelsediagram eftersom det är relaterat till tid. Vyer kan anpassas genom inställningar i egenskapsfönstret. Detta aktiveras genom att klicka med musknappen när markören finns i aktuell vy. I egenskapsfönstret väljer man vilken information man vill se i respektive vy. I ett spårdiagram kan man exempelvis välja att visa objekt som Järnvägsbro, Kontaktledningsstolpe och Ballast. I ett plotdiagram kan man exempelvis redovisa Hastighet, Spårvidd, Kortvågs och Långvågsmätningar. I ett händelsediagram kan man exempelvis redovisa KQ-mätningar, Spårriktning och Spårslipning 7

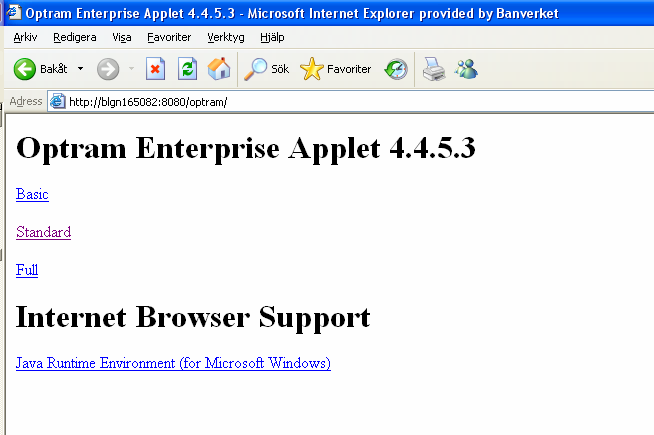

8 2.1 Start av Optram Enterprise Applet 1 Starta Internet Explorer 2 Ange adressen (spara denna som favorit) Steg Aktivitet 3 Välj standard genom att klicka på Standard Programmet startar nu med standardinställningar Alternativ Starta Standard direkt Steg Aktivitet 2 Ange adressen (spara denna som favorit) 8

9 3 Användargränssnitt 3.1 Huvudmeny Arkiv Navigera 9

10 3.1.3 Vy Hjälp 10

11 3.2 Verktygsfältet Verktygsfältet innehåller ikoner för kommandon som även finns i huvudmenyn.: Zooma in i X-led 2. Zooma ut i X-led 3. Zooma i Y-led 4. Zooma ut i Y-led 5. Återställ zoomning 6. Rulla nedåt 7. Rulla uppåt 8. Rulla till början 9. Rulla vänster 10. Rulla höger 11. Rulla till slutet 12. Ångra senaste zoomning 14 Byt riktning på markörerna (x-led) 15. Gå till (Bandel, km, meter) 16. Välj bandel från karta 17. Val av bandel 18. Skriv ut 19. Skrivarinställningar 20. Förhandsgranska 21. Favoriter 22. Öppna inställningar 23. Spara inställningar 24. Spara inställningar som 25. Kommentarer 13. Gör om senaste zoomning 11

12 3.3 Status panelen Statuspanelen visar aktiv bandel och valt spår. Den redovisar markörens position i X-led och Y-led. Bildskalan i m per centimeter visas. Status anger om nedladdning pågår eller är klar. Aktiv bandel Markörens position (Km+m) Aktivt objekt Markörens position i y-led Positionsflyttningsknapp Skala Valt spår Status nedladdning Namn Mätning 3.4 Användning av pekmus Zooma område Zoomning med vänster respektive höger musknapp Zooma in horisontellt och vertikalt (ändra skala i x- och y-led) genom att markera en rektangel med vänster musknapp nedtryckt. Aktiveras när knappen släpps. Zooma ut horisontellt och vertikalt (ändra skala i x- och y-led) genom att markera en rektangel med höger musknapp nedtryckt. Aktiveras när knappen släpps. 6

13 3.4.2 Zooma vertikalt Zooma in vertikalt (ändra skala i y-led) genom att hålla vänster knapp nedtryckt och rita en vertikal linje. Aktiveras när knappen släpps. Zooma ut vertikalt (ändra skala i y-led) genom att hålla höger knapp nedtryckt och rita en vertikal linje. Aktiveras när knappen släpps Zooma horisontellt Zooma in horisontellt (ändra skala i x-led) genom att hålla vänster knapp nedtryckt och rita en horisontell linje. Aktiveras när knappen släpps. Zooma ut horisontellt (ändra skala i x-led) genom att hålla höger knapp nedtryckt och rita en horisontell linje. Aktiveras när knappen släpps Objektsinformation Objektets typ visas när markören förs över objektet. Attribut är data om objekten. Attributen visas genom att dubbelklicka på objekt. Då öppnas egenskapsfönster för objekten. 7

14 Om två eller flera objekt ligger nära varandra fås visas en lista på näraliggande objekt och man väljer önskat objekt från denna lista. 8

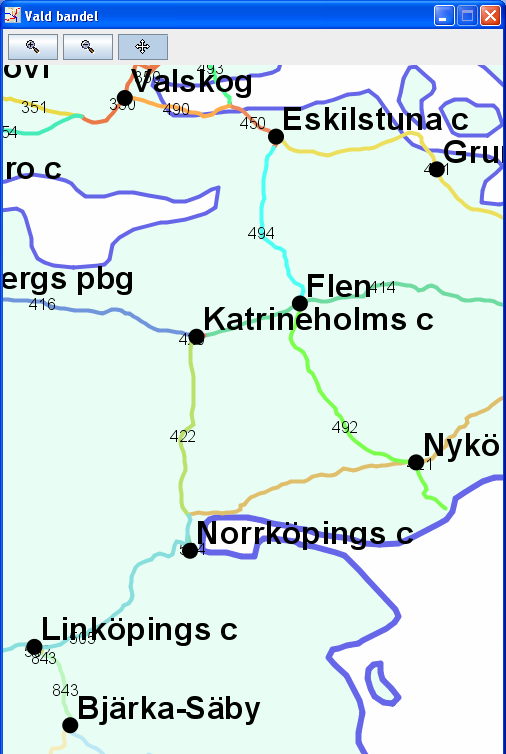

15 4 Positionering 4.1 Val av aktiv bandel Lista med bandelar Aktiv bandel kan väljas från verktygslådan i fönstret med flervalslista. Alternativt kan bandel väljas från karta som aktiveras med menyknapp. Zooma in Panorera Zooma ut Dubbelklicka på önskad bandel 9

16 4.2 Val av km och meter Genom att dra i knapp ovanför statusraden positionerar man sig till önskad km och meter. 4.3 Direktpositionering till bandel, km och meter km och meter Klicka på ikonen <Gå till> Bandel, km +m Väl Bandel, fyll i önskad position och klicka <OK> Skala Ange skala genom att ange hur många meter som motsvaras av en centimeter 10

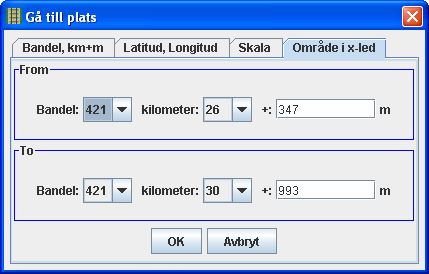

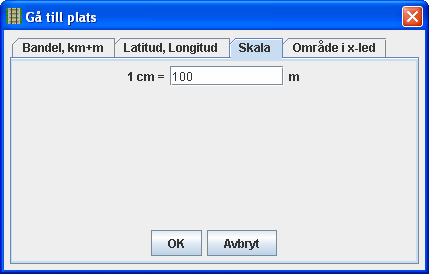

17 4.3.3 Område i x-led Ange Bandel, StartKm +meter SlutKm +meter 11

18 5 Vyer OPTRAM ENTERPRISE APPLET har tillgång till stora mängder data i Optrams databas. Beroende på datatyp presenteras informationen grafiskt på olika sätt genom val av vytyp (diagram). 5.1 Lägga till vy Nya vyer kan skapas från huvudmeny < Vy > <Lägga till en ny vy> 5.2 Vyhanterare Här väljer man vilka vyer som skall visas. Man kan också radera vyer i denna meny. 12

19 5.3 Högerknapp i vy Alternativt kan nya vyer skapas genom att klicka höger musknapp I en befintlig vy Man kan välja att lägga vyn före (över) eller efter (under) befintlig vy Lägga till vy Höger knapp I befintlig vy innehåller kommando för att lägga till vy före eller efter aktuell vy Dölj vy Höger knapp I befintlig vy innehåller kommando för att dölja specifik vy Ta bort vy Höger knapp I befintlig vy innehåller kommando för att ta bort vyn. 13

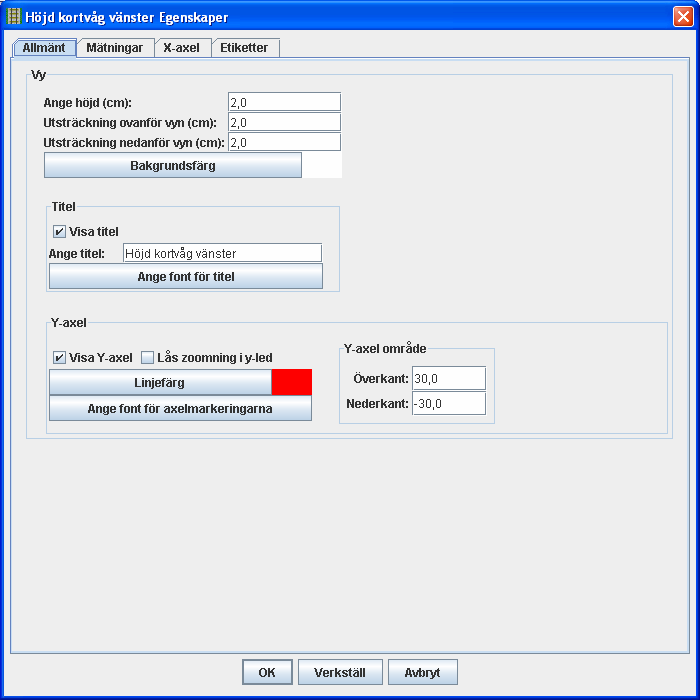

20 5.4 Egenskaper för vyer Titel fönster Y-axel fönster Diagram fönster Visning av Titelfönster resp. Y-axelfönster är valfritt. Storlek av fönster, text och färger väljs med Högerklick > Egenskaper. Höjd och bred på fönster kan även styras med pekmusen (vänster musknapp) Fliken Allmänt 14

21 Vy Vy fönstrets storlek och bakgrundsfärg styrs av uppgifter under rubrik <VY> i fliken <Allmänt>. Fönstrets höjd< - (utsträckning i y-led) >Utsträckt område ovanför vyn< - Anger hur högt upp i ovanförliggande vy som data kan visas >Utsträckt område nedan vyn< - Anger hur högt upp i nedanförliggande vy som data kan visas Bakgrundsfärg Inställning av bakgrundsfärg för vyfönstret 15

22 Titelfönster Layout styrs av knapp Ange font för titel under egenskapsflik Allmänt Optram Enterprise Applet Användarmanual Teckensnitt och teckenstorlek Text rotation och placering Ritar ram runt titel Bakgrundsfärg 16

23 Y-axel Linje färg anges med knapp <Linjefärg> under egenskapsflik <Allmänt>. Layout styrs av knapp <Ange font för titel> under egenskapsflik <Allmänt>. Optram Enterprise Applet Användarmanual <Lås zoomning i Y-led> Om ibockad låser man fönstret för zoomning i Y-led. Linjefärg Val av färg på y-axel (från palett). Ange font för axelmarkeringarna Välj Storlek och färg (Från palett) Egenskaper Text rotation och placering Ritar ram runt titel Bakgrundsfärg 17

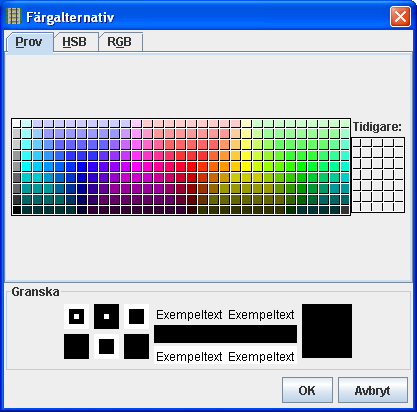

24 Ange Rotation, och placering samt färg på texten (från palett) <Rita ram> ger ram kring axelvärdet. <Bakgrundsfärg> möjliggör färgbakgrund för axelvärden. Färg väljs från palett med knapp <Färgval> Y-axel område Ange intervall för mätvärden. Om värden skall visas om utanför intervallet anges detta i inställningar för vy. Se nedan

25 6 Diagram Lägesdiagram Redovisar km-markeringar och meterangivelser från dessa markeringar längs spåret. Horisontella axlar (x-axlar) i alla vyer är relaterade till denna längdmätning. Spårdiagram Schematisk redovisning av spårlayout och tillhörande objekt. Den horisontella axeln (xaxeln) är relaterad till lägesdiagrammets markeringar för km och meter och ej i skala. Den vertikala axeln (y-axeln) är ej skalenlig. Objektens Y-värde (sidomått) är relaterade till ett avstånd till en utsträckt centerlinje för spåret. Händelsediagram Redovisar information relaterad till tidsangivelser (datum). Den vertikala axeln (yaxeln) representerar normalt datum. Underhållshistorik och spårgeometridata kan endast redovisas i ett händelsediagram. Plotdiagram Redovisar grafer (kurvor) på data längs spårlinjen. Geometriska data kan enbart redovisas i ett plotdiagram. Enheter på den vertikala axeln (y-axeln) beror på vilken typ av data som redovisas. Ytdiagram Visar mätdata representerade genom olika färgschemapaletter där färgen visar i vilket intervall mätvärdena ligger. 19

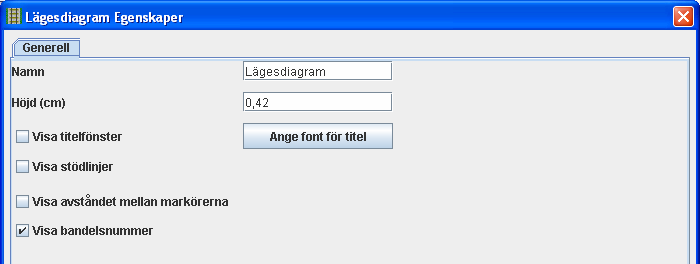

26 6.1 Lägesdiagram Lägesdiagram Redovisar km-markeringar och meterangivelser mellan dessa längs spåret. Horisontella axlar (x-axlar) i alla vyer är relaterade till denna längdmätning Egenskaper Allmänt Flik: Allmänt <Visa titel titelfönster> <Visa stödlinjer> - stödlinjer är vertikala streckade linjer från km markeringar genom alla vyer. <Totala avståndet mellan markörerna> om ibockad visas avstånd i stället för 100 meters markeringar. <Visa Bandelsnummer > Om ibockad skrivs bandelsnumret ut vid varje km markör. Undermeny: Ange font för titel Se avsnitt

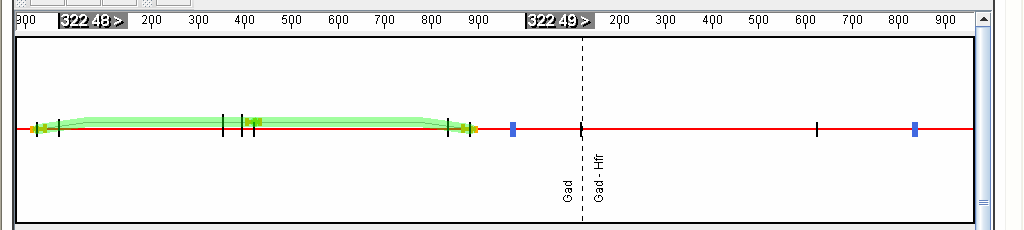

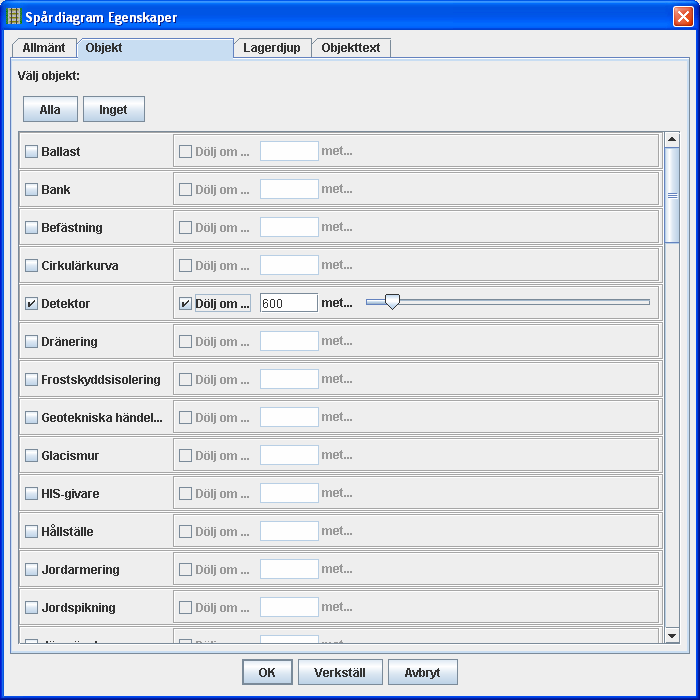

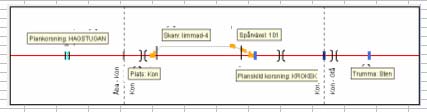

27 6.2 Spårdiagram Spårdiagram är en schematisk redovisning av spårlayout med tillhörande objekt. Den horisontella axeln (x-axeln) är relaterad till lägesdiagrammets markeringar för km och meter. Den vertikala axeln (y-axeln) är ej skalenlig. Objektens Y-värde (sidomått) är relaterade till ett avstånd till en utsträckt centerlinje för spåret Egenskaper Flik Allmänt Se avsnitt Egenskaper Flik Objekt Här väljer man vilka objekt som skall visas i diagrammet. Man kan välja så att skalan styr om objektet skall visas eller ej. Om skalan är större än angivet (meter per centimeter) visas inte objektet. 21

28 6.2.3 Egenskaper Flik Lagerdjup Anger placeringsordning för objekten. För att ändra placeringen för ett specifikt objekt- markerar man detta och flyttar med något av de fyra placeringskommandona i fliken. Placera längst fram Flytta framåt Flytta bakåt Placera längst bak Egenskaper Flik Objekttexter 22

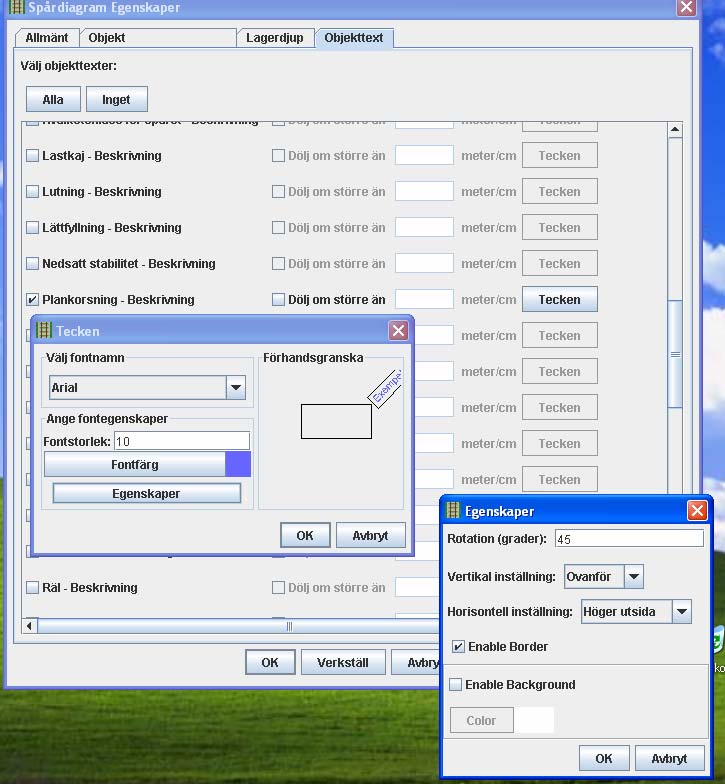

29 Här väljer man utseende på objektexten Man kan välja så att skalan styr om texten skall visas eller ej. Via undermeny <Tecken> och <Egenskaper> styr man grafik och placering av objekttexterna. 23

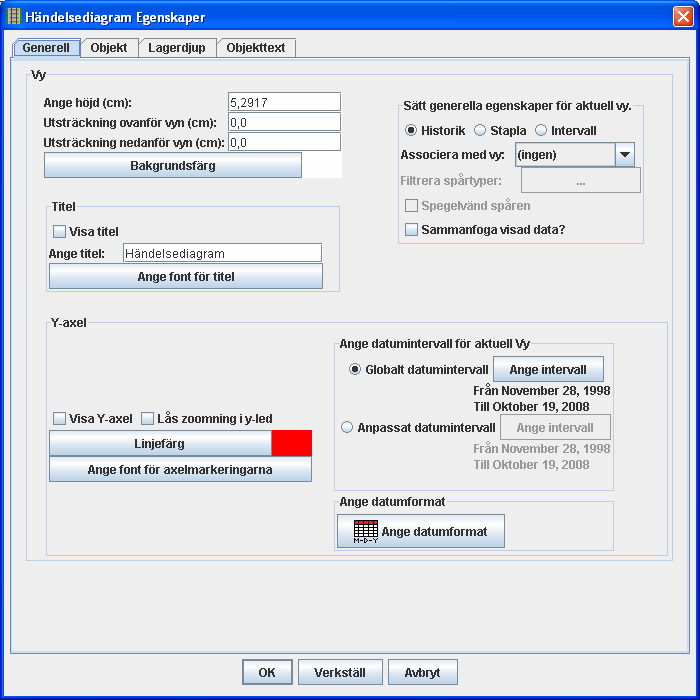

30 6.3 Händelsediagram Händelsediagram Redovisar information relaterad till tidsangivelser (datum). Den vertikala axeln (yaxeln) representerar normalt datum. Underhållshistorik och spårgeometridata kan endast redovisas i ett händelsediagram Egenskaper Flik Allmänt Undermeny Vy Se avsnitt

31 Undermeny Titel Se avsnitt Undermeny Y-axel Se avsnitt Speciella egenskaper Historik Händelsen redovisas med utbredning (start och slut) i X-led samt datum för händelsen i y-led Stapla Händelserna redovisas med utbredning för den senaste händelsen synlig för resp. km, meter. 25

32 Redovisning i form av skivor som är staplade på varandra med den senaste händelsen överst. Y-axeln representerar vilket spår (E, U, N, 1, 2, ) händelserna avser. Intervall Samma som ovan men med redovisning i form av linjer med pilar. Sammanfoga visad data Händelser med samma datum slås ihop om den ena har slutposition lika med nästa händelses startposition. Y-axeln representerar vilket spår (E, U, N, 1, 2, ) händelserna avser. 26

33 Datumintervall Globalt datumintervall Ställer in datumintervall som skall användas för alla händelsediagram. Anpassat datumintervall Ställer in datumintervall för specifikt diagram.. 27

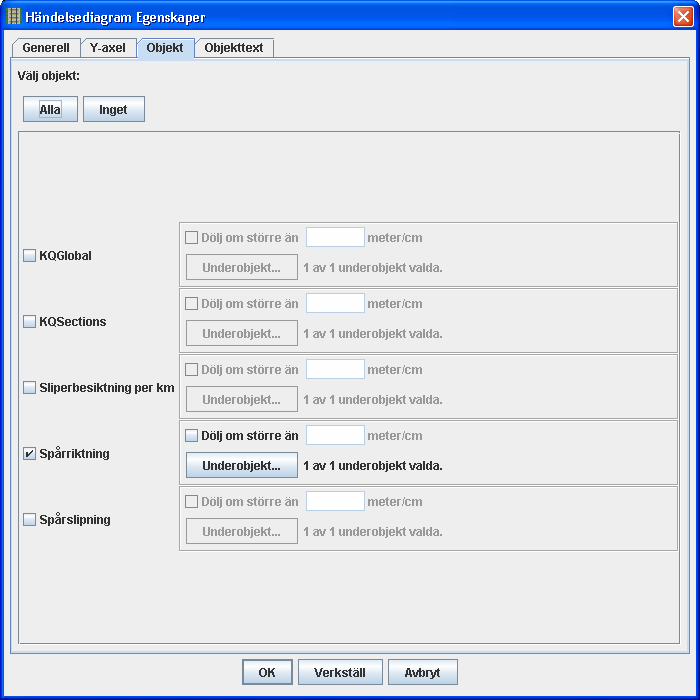

34 Ange datumformat Ställer in format för datum Egenskaper Objekt 28

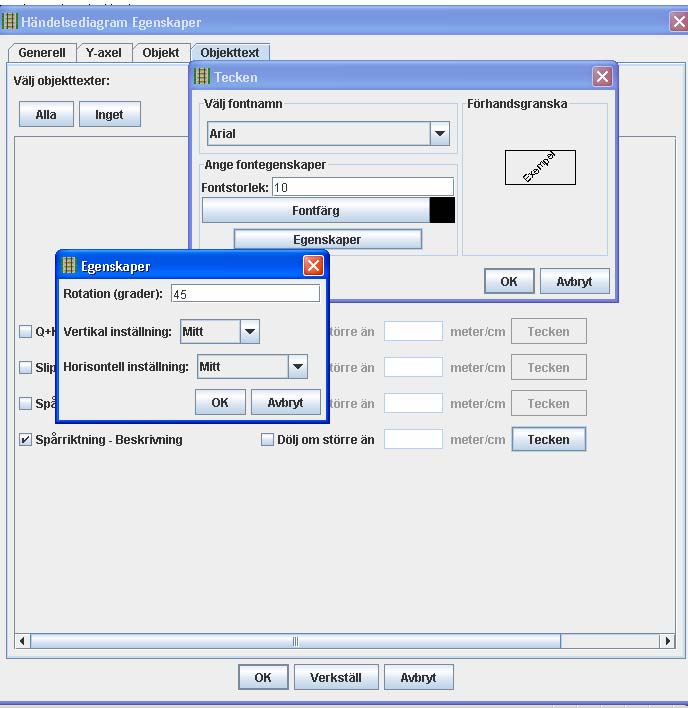

35 Här väljer man vilka objekt som skall visas i diagrammet. Man kan välja så att skalan styr om objektet skall visas eller ej Egenskaper Objekttext Här väljer man utseende på objektexten Man kan välja så att skalan styr om texten skall visas eller ej. 29

36 6.4 Plotdiagram Plotdiagram Redovisar grafer (kurvor) på data längs spårlinjen. Geometriska data kan enbart redovisas i ett plotdiagram. Enheter på den vertikala axeln (y-axeln) beror på vilken typ av data som redovisas Egenskaper Flik Allmänt Se avsnitt Egenskaper Flik Mätningar Här väljer man mätningar, en eller flera, från en lista med mätningar som finns i databasen Undermeny <Använd filtrering> Filtrering kan ske genom att välja mätningar från aktuell bandel. Undermeny <Använd datumfilter> Filtrering kan ske med datumangivelser (före, efter eller lika med). Undermeny <Välj mätningar> 30

37 Ur varje vald mätning selekterar man de objekt man vill presentera. Man kan även välja färg för kurvorna. För varje vald mätning väljer man sedan vilket (vilka) objekt som skall väljas. 31

38 6.4.3 Egenskaper för Flik X-axeln Stödlinjer är horisontella linjer som markerar y-värden 32

39 Välj linjetyp och färg Egenskaper för flik Etiketter Objekttexter är endast tillgänglig för Projekterad kurvatur 33

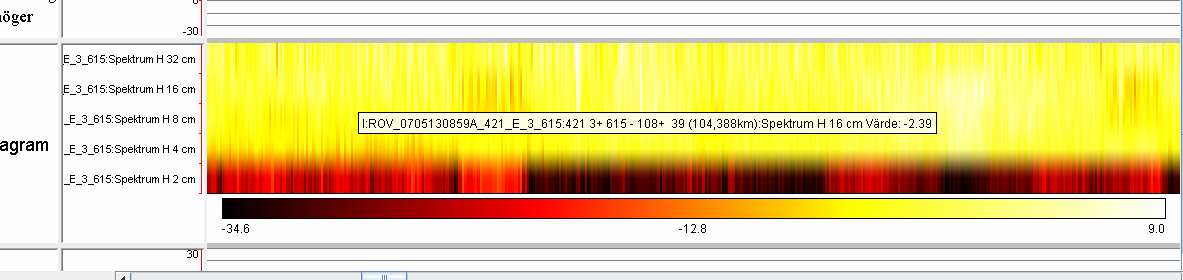

40 6.5 Ytdiagram Ytdiagram visar mätdata representerade med olika färgschemapaletter där färgen visar i vilket intervall mätvärdena ligger Egenskaper Flik Allmänt Se avsnitt Egenskaper Flik Färger Välj Färgschema, Färgvärden och Etikett för färgskalan. 34

41 6.5.3 Egenskaper Flik Mätningar Klicka <Välj Mätningar> Här väljer man mätningar från en lista med globala mätningar. Från mätningen väljer man objekt som skall redovisas 35

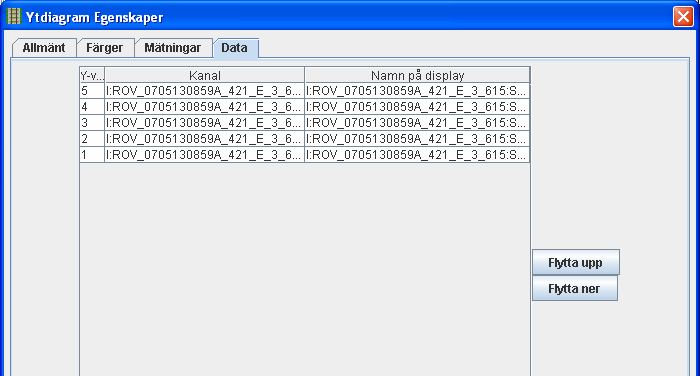

42 6.5.4 Egenskaper Flik Data Här sorterar man mätningarna så att de kommer i ordning efter frekvens 36

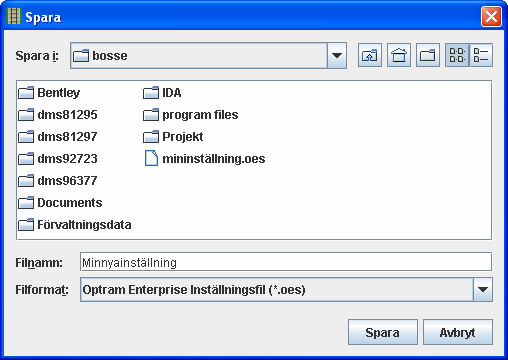

43 7 Inställningsfiler När man har skapat vyer och ställt in parametrar på dessa kan spara inställningarna för att användas vid senare tillfälle. Detta sparar mycket tid. Inställningsfilerna är personliga och sparas hos användaren. Filnamnen har suffix <.oes>. De kan även sparas på allmänna diskar och skickas till andra användare via e-post. 7.1 Spara en ny inställningsfil. 37

44 7.2 Ändra en befintlig inställningsfil Samma namn Nytt namn 7.3 Ladda en inställningsfil 38

45 8 Utskrift 8.1 Skriv ut Här väljer man utskriftsområde och skala <Aktuell vy>: Det som syns på skärmen <Full linje>: Hela bandelen Egna inställningar: Startkm + m till Slutkm + m. 39

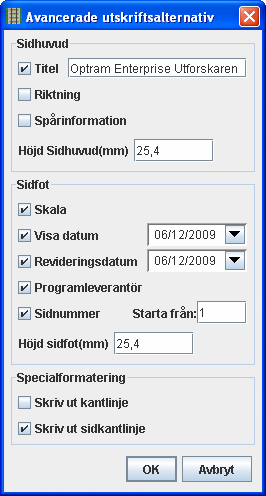

46 Alternativ Efter att val har gjorts klickar man på <OK>. 40

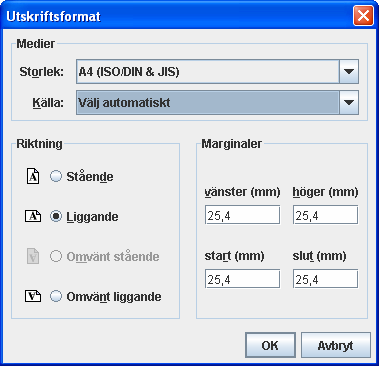

47 8.2 Skrivarinställningar Här väljer man storlek, riktning och marginaler. 41

48 9 Kommentarer Kommentarer är användarnoteringar som kan placeras i ett spårdiagram. Texten är begränsad till 4000 tecken per kommentar. Förekomsten av en kommentar visas I form av en symbol. För att synas I vyn skall objektet kommentarer (Annotations) var ibockat I egenskaper Objekt. Till kommentaren kan kopplas en fil med t ex fältanteckningar. Kommentarer är av två typer: Inpektionsanteckningar respektive Anmärkning. Dessa kan representeras I olika färg och font. 9.1 Infoga ny kommentar Högerklicka med markören I önskat läge för kommentaren. Välj <Infoga kommentarer>. Välj typ av kommentarer ( Anmärkning) från flervalslistan Skriv in text i textrutan. Klicka <Bifoga fil> (option) och välj mapp och fil för eventuell bilaga Klicka <OK> Resultat: En liten fyrkant visas vid valt läge för kommentaren 42

49 Texten syns när man för muspekaren över symbolen (en liten kvadrat) 9.2 Redigera kommentarer Dubbelklicka på symbolen för kommentar eller välj <Arkiv > <Kommentarer> från huvudmenyn Då visas en lista på alla kommentarer. Ur denna lista kan man markera önskad kommentar Härvid kan: Texten redigeras Fil läggas till som bilaga. Kommentaren kan raderas. Gå till kommentarens position (centrera kring denna) Skriva ut kommentaren på skrivare 43
