ProtoTRAK SMX CRT MACHINE. Enkelt att lära sig och lätt att använda. Avancerade funktioner ger dig kraftfulla möjligheter

Transkript

1 ProtoTRAK SMX ProtoTRAK SMX är det perfekta styrsystemet för fräsjobb i små serier eller enstyck. Inget annat CNC styrprogram kan mäta sig med ProtoTRAKs kombination av lättanvänd teknik och avancerade styrmöjligheter. Blanda valfritt rent manuell och avancerad CNC-körning. Programmering sker i klarspråk på svenska med ritningens mått. Fattas det mått kan ProtoTRAK bistå med en beräkning av dem. Elektroniska handrattar och TRAKing-funktion ger full kontroll över maskin och program. Enkelt att lära sig och lätt att använda Dialogprogrammering i klarspråk på svenska utan koder. Ren, enkel manöverpanel och variabla tangenter förhindrar felinslag. Kraftfull grafisk visning under programmering och vid programkörning. Blandad manuell och 2- eller 3-axlig CNC körning även under samma program. Elektroniska handrattar för bord (X) och sadel (Y), samt jog och pinol för z-rörelser. Tandempinol, huvud- och pinolrörelser integreras till ett enda Z-värde. Avancerade funktioner ger dig kraftfulla möjligheter CRT MACHINE Styrning av matning och varvtal med möjlighet att åsidosätta programmeringen under körning med enkel knapptryckning (överridning). Programmerad spindelhastighet med rpm på låg växel och rpm på hög. Val av programmering baserad på verktygsväg eller detaljens geometri - välj bara geometri och svara på frågorna. 2- eller 3-axlig simultan cirkulär och linjär interpolering. Stort antal fasta cykler, vilket gör det enkelt att köra cirkulära, rektangulära och oregelbundna fickor eller profiler, och lika lätt att t ex fräsa fram en ö i ficka. Gängning med flytande tapphållare. Tangerande radie med automatisk hörnradie. Ansluter automatiskt mellan linjer eller linjer/ bågar eller bågar. Möjlighet till manuell 3D-programmering. Kör CAM- eller G-kodfiler. Alfanumeriska programnamn och kommentarer. Teach-in av manuella X- och Y-rörelser direkt in i CNC-programmet. Matte Hjälp med komplett formelsamling för direktberäkning av skärningspunkter, vinklar och centrum samt alla trigonometritabeller och räknefunktioner. Avancerade rutiner för programdiagnostik. Tabelleditering. Du slipper stega dig fram genom mängder med koder och försöka hålla reda på var du är. Se hela programmet överskådligt i tabell. Sortera och ändra hela grupper med en knapptryckning. Grafisk illustration i färg tillsammans med aktuella sekvenser i lista. Du kan enkelt följa och hitta eventuella fel i programmeringen, samtidigt som du kommer direkt in till rätt sekvens för att göra ändringar.

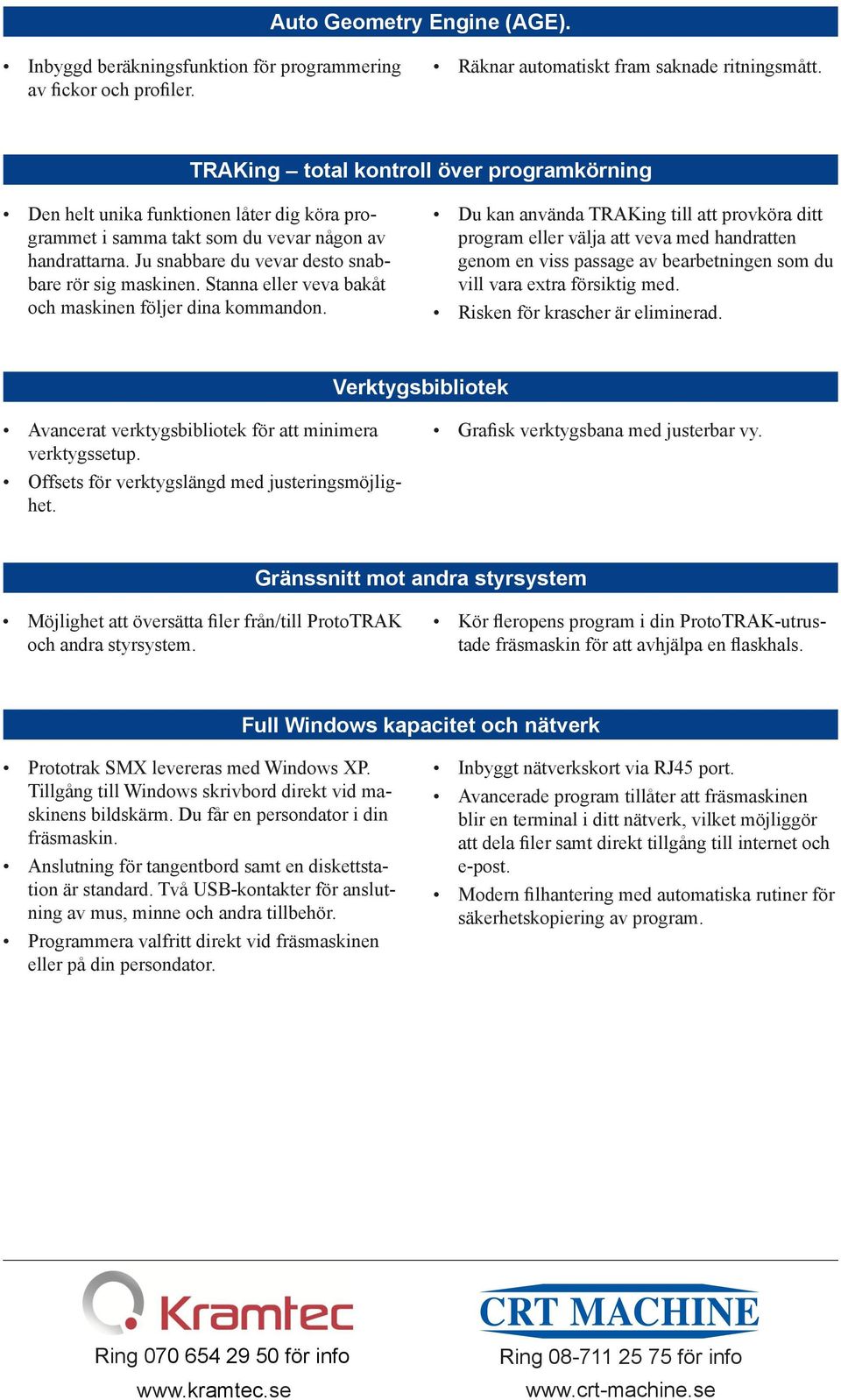

2 Auto Geometry Engine (AGE). Inbyggd beräkningsfunktion för programmering Räknar automatiskt fram saknade ritningsmått. av fickor och profiler. TRAKing total kontroll över programkörning Den helt unika funktionen låter dig köra programmet i samma takt som du vevar någon av handrattarna. Ju snabbare du vevar desto snabbare rör sig maskinen. Stanna eller veva bakåt och maskinen följer dina kommandon. Du kan använda TRAKing till att provköra ditt program eller välja att veva med handratten genom en viss passage av bearbetningen som du vill vara extra försiktig med. Risken för krascher är eliminerad. Verktygsbibliotek Avancerat verktygsbibliotek för att minimera verktygssetup. Offsets för verktygslängd med justeringsmöjlighet. Grafisk verktygsbana med justerbar vy. Gränssnitt mot andra styrsystem Möjlighet att översätta filer från/till ProtoTRAK Kör fleropens program i din ProtoTRAK-utrustade och andra styrsystem. fräsmaskin för att avhjälpa en flaskhals. Full Windows kapacitet och nätverk Prototrak SMX levereras med Windows XP. Tillgång till Windows skrivbord direkt vid maskinens bildskärm. Du får en persondator i din fräsmaskin. Anslutning för tangentbord samt en diskettstation är standard. Två USB-kontakter för anslutning av mus, minne och andra tillbehör. Programmera valfritt direkt vid fräsmaskinen eller på din persondator. Inbyggt nätverkskort via RJ45 port. Avancerade program tillåter att fräsmaskinen blir en terminal i ditt nätverk, vilket möjliggör att dela filer samt direkt tillgång till internet och e-post. Modern filhantering med automatiska rutiner för säkerhetskopiering av program. Ring för info Ring för info

3 ProtoTRAK SMX Specifikationer maskin- och programvara ProtoTRAK bassystem Även i sin grundläggande form är ProtoTRAK SMX ett kraftfullt CNC-system. Färggrafik förstärker det enkla och naturliga arbetssättet som gör ProtoTRAK så populärt bland duktiga maskinoperatörer världen över. Bassystemet kan kompletteras med tre optioner som ger kraftfulla funktioner. Nedan beskrivs systemet inklusive optioner (angivna med AF, N/M resp T/EH) under två rubriker: maskinvara resp programvara. Option: Avancerade funktioner (AF) Kompletterar med produktiva och omtyckta funktioner som exempelvis Auto Geometry Engine och Tabelleditering. Dessa avancerade funktioner är lika enkla att lära och att använda som grundsystemet och blir därför till stor nytta i tillverkningen. Option: Nätverk/Minne (N/M) Avancerad programlagring och nätverksanslutning som hjälper dig att organisera, kontrollera och säkerhetskopiera direkt från ditt CNC-system. Option: TRAKing - Elektroniska handrattar (T/EH) Elektroniska handrattar som installeras i bord och sadel. Manuell fräsning underlättas genom Gå Tillfunktion och valbar upplösning på handrattarna. CNC-styrningen får den unika TRAKing-funktionen för maximal kontroll. ProtoTRAK SMX maskinvara CRT MACHINE Två- eller treaxlig CNC, treaxlig Digital. Växellådshuvud med hög och låg växel. Frekvensomvandlare för spindeldrivning. Programmerbar spindelhastighet rpm på låg växel och rpm på hög. Tandempinol, huvud- och pinolrörelser integreras till ett enda Z-värde. Riktiga handrattar för manuell körning. Elektroniska handrattar på X- och Y-axlarna (ersätter de mekaniska handrattarna) (T/EH). Digitala servon, specialkonfigurerade för fräsning. Överdimensionerade servomotorer för bordets, sadelns och huvudets rörelser och integrerad pulsgivare med underliggande upplösning på 0,002 mm. Snabbmatning 6350 mm/min. Dragstångsmotor pneumatisk/ elektrisk. Överridning av programmerad matning och spindelhastighet (ökning/minskning med tangenter). Grafisk återgivning av matning och varvtalsjustering. Kontrollenhet med bildskärm är avtätad för verkstadsmiljö färgbildskärm, typ aktiv matris. Strikt utförd, överskådlig och lättanvänd manöverpanel. Lysdioder som anger status. Halogenlampa på arm för arbetsbelysning. Industriutförd Intel processor. 128 Mb RAM. PS/2 tangentbordsanslutning. 2 USB-kontakter för mus, flash-minne mm. (Kan kompletteras med USB-hub som ger fler kontakter.) TEAC diskettenhet 3 ½. Nätverk via Ethernetkort och RJ 45 port (N/M). 128 Mb USB Flash-minne (N/M). Kylmedelsutrustning med pump. Ändlägesbrytare.

4 Övergripande Programfönster med redig struktur. Markerade inmatningsfält. Svenskt språk inga koder. Variabla tangenter ändrar funktion efter innehåll. Windows XP operativsystem. Valbar två- eller treaxlig CNC. Färggrafik med inställbara vyer. Valbar visning av tum resp mm. Smidiga val av arbetssätt. Digital för manuell körning Inkrementala och absoluta värden. Spindelhastighet med manuell överridning. Jog med snabbmatning och överridning. Arbetsmatning X, Y eller Z. Gör En CNC programsekvens/ fast cykel. Teach-in av manuella X- och Y-rörelser. Åter till absolut nollpunkt. Verktygsoffset från verktygsbibliotek. Gå Till stoppar på angivet mått för X, Y eller Z (T/EH). Valbar Fin/Grov handrattsupplösning (T/EH). Programmering Auto Geometry Engine - beräkningsfunktion under programmering Val av programmering baserad på detaljens geometri eller verktygsväg. Treaxlig dialogprogrammering Dialogprogrammering av verktygsväg Skalning av programmerad detalj. Skalning av utskriftsdata Flera fixturer Programmerbara extra funktioner kylvätska, tryckluft, delningsbord/rundbord Sekvenskommentarer Inkrementala och absoluta mått. ProtoTRAK SMX programvara Automatisk diameterkompensering för verktyg. Cirkulär interpolation. Linjär interpolation. Look grafisk illustration med en enkel knapptryckning under programmering. List stega grafisk illustration om var du är i programmet med programsekvenser listade. Alfanumeriska programnamn Ändring av programdata. Programpaus. Tangerande radie automatisk hörnradie. Ansluter automatiskt mellan linjer eller linjer/bågar eller bågar. Programmerbar spindelhastighet. Matte Hjälp med grafiskt gränssnitt. Överföring av resultat från Matte Hjälp. Justerbart fräsingrepp vid fickfräsning. Z Finskär i botten på fickor. Val av rampning eller borrning. Repetition av programmerade sekvenser. Repetition av repetitioner. Grafisk rotation kring Z-axel. Spegling av programmerade sekvenser Kopiering med/utan offsets Kopiera Rotera Kopiera Spegla Fasta cykler Positionera. Borra. Delningscirkel. Fräsning. Båge. Cirkulär ficka. Rektangulär ficka. Oregelbunden ficka Cirkulär profil. Rektangulär profil. Oregelbunden Profil Cirkulär Ö Rektangulär Ö Oregelbunden Ö Spiral Gängfräsning Gravering Tappgängning Arbetsläge Ändra Radera sekvenser. Radera program. Tabelleditering Övergripande dataändring G-kodsredigering Klippbord för att kopiera sekvenser mellan program Set Up med verktygsbibliotek Avancerat verktygsbibliotek. Verktygsnamn. Offsets för verktygslängd med justeringsmöjlighet. Programstyrda ändlägen. Grafisk verktygsbana med justerbar vy. Avancerade rutiner för programdiagnostik. Uppskattad programtid Arbetsläge Kör TRAKing (T/EH). Testkörning med snabbmatning. 3D CAM programkörning. 3D G-kod filkörning med verktygskompensering. Realtidsgrafik med verktygssymbol. Klocka för nedräkning till nästa paus eller verktygsbyte Arbetsläge Program In/Ut Enkel programlagring till diskett eller till annan enhet via USB. CAM konverteringsprogram. Konverteringsprogram för tidigare ProtoTRAK-versioner. DXF/DWG filkonvertering (DXF). Programstruktur med katalog/fil/ mapp (N/M). Automatisk rutin för säkerhetskopiering av filer (N/M). Se grafik för oöppnade filer (N/M) Nätverk (N/M). Ring för info Ring för info

5 ProtoTRAK SMX Specifikationer för optioner ProtoTRAK bassystem kan kompletteras med tre optioner som ger kraftfulla funktioner. Nedan beskrivs respektive option: Avancerade funktioner (AF), Nätverk/Minne (N/M) och TRAKing - Elektroniska handrattar (T/EH). Därutöver beskrivs DXF Konverteringsprogram och övriga tillval till ProtoTRAK SMX. Option Avancerade Funktioner (AF) Option Avancerade funktioner (AF) Kompletterar med produktiva och omtyckta funktioner som exempelvis Auto Geometry Engine och Tabelleditering. Dessa avancerade funktioner är lika enkla att lära och att använda som grundsystemet och blir därför till stor nytta i tillverkningen. Auto Geometry Engine - beräkningsfunktion under programmering. Programmerbara extra funktioner kylvätska, tryckluft, signal till delningsbord eller rundbord. Treaxlig dialogprogrammering. G-kodsredigering. Klocka för nedräkning till nästa paus eller verktygsbyte. Uppskattad total programtid. Tabelleditering. Övergripande ändring av data. Skalning av utskriftsdata. Flera fixturer. Sekvenskommentarer. Dialogprogrammering av verktygsväg. Spegling av programmerade sekvenser. Kopiering med eller utan offsets. Kopiera Rotera. Kopiera Spegla. Klippbord för att kopiera sekvenser mellan program. Ytterligare fasta cykler:» Oregelbunden Ficka» Cirkulär Ö» Rektangulär Ö» Oregelbunden Ö» Oregelbunden Profil» Spiral» Gängfräsning» Gravering» Tappgängning Option Nätverk/Minne (N/M) Option Nätverk/Minne (N/M) I ProtoTRAKs grundutförande sker all programlagring och hämtning via en diskettenhet. Nätverk/Minne ger dig avancerad programlagring och nätverksanslutning som hjälper dig att organisera, kontrollera och säkerhetskopiera direkt från ditt CNC-system. Programstruktur med katalog/fil/ mapp. Automatisk rutin för säkerhetskopiering av filer. Se grafik för oöppnade filer. USB Flash-minne, 128 Mb eller mer. Nätverk via RJ 45 port. CRT MACHINE

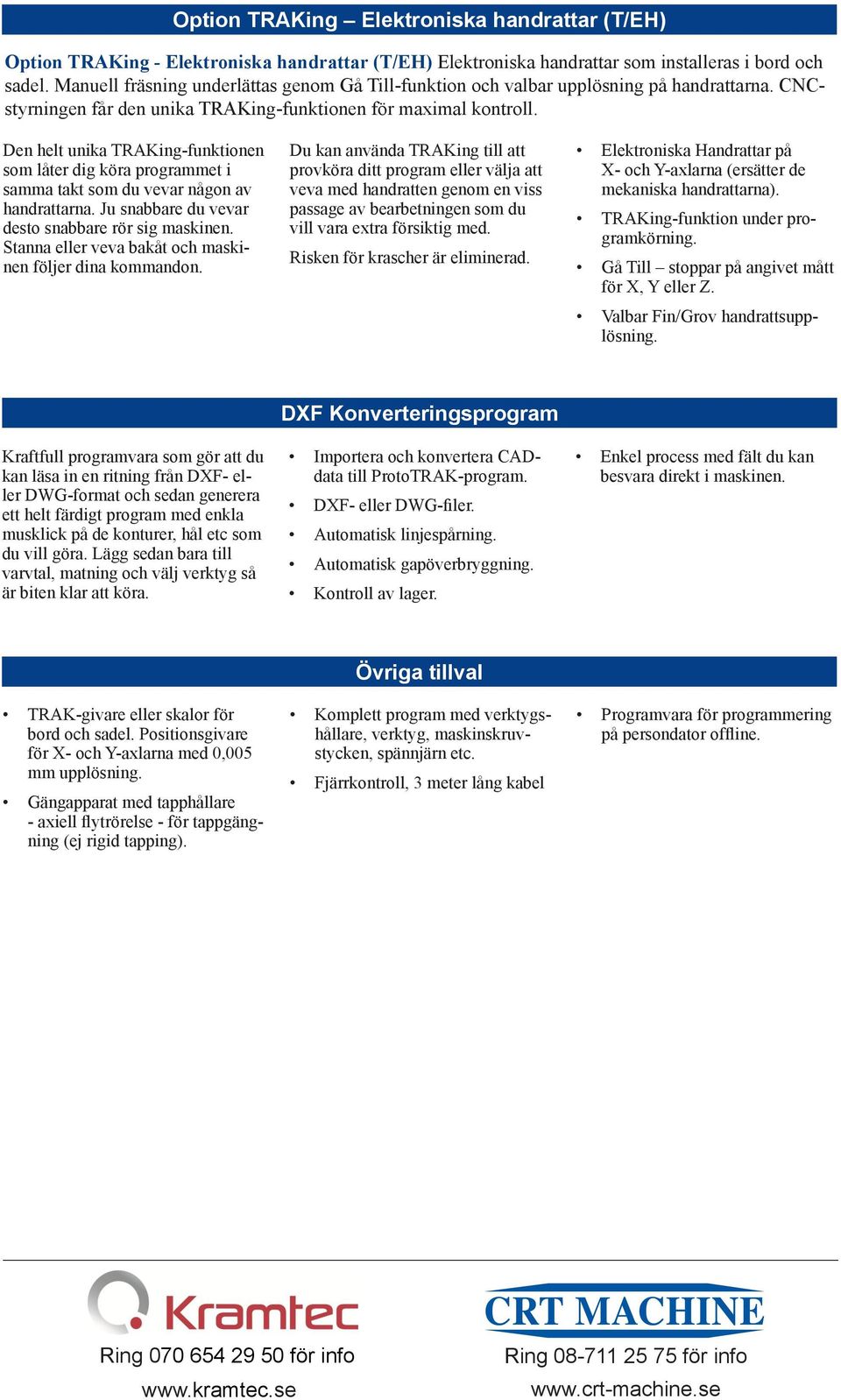

6 Option TRAKing Elektroniska handrattar (T/EH) Option TRAKing - Elektroniska handrattar (T/EH) Elektroniska handrattar som installeras i bord och sadel. Manuell fräsning underlättas genom Gå Till-funktion och valbar upplösning på handrattarna. CNCstyrningen får den unika TRAKing-funktionen för maximal kontroll. Den helt unika TRAKing-funktionen som låter dig köra programmet i samma takt som du vevar någon av handrattarna. Ju snabbare du vevar desto snabbare rör sig maskinen. Stanna eller veva bakåt och maskinen följer dina kommandon. Du kan använda TRAKing till att provköra ditt program eller välja att veva med handratten genom en viss passage av bearbetningen som du vill vara extra försiktig med. Risken för krascher är eliminerad. Elektroniska Handrattar på X- och Y-axlarna (ersätter de mekaniska handrattarna). TRAKing-funktion under programkörning. Gå Till stoppar på angivet mått för X, Y eller Z. Valbar Fin/Grov handrattsupplösning. Kraftfull programvara som gör att du kan läsa in en ritning från DXF- eller DWG-format och sedan generera ett helt färdigt program med enkla musklick på de konturer, hål etc som du vill göra. Lägg sedan bara till varvtal, matning och välj verktyg så är biten klar att köra. DXF Konverteringsprogram Importera och konvertera CADdata till ProtoTRAK-program. DXF- eller DWG-filer. Automatisk linjespårning. Automatisk gapöverbryggning. Kontroll av lager. Enkel process med fält du kan besvara direkt i maskinen. TRAK-givare eller skalor för bord och sadel. Positionsgivare för X- och Y-axlarna med 0,005 mm upplösning. Gängapparat med tapphållare - axiell flytrörelse - för tappgängning (ej rigid tapping). Övriga tillval Komplett program med verktygshållare, verktyg, maskinskruvstycken, spännjärn etc. Fjärrkontroll, 3 meter lång kabel Programvara för programmering på persondator offline. Ring för info Ring för info
