Nyheter i korthet. Edgecam Workflow 2016R1 ett stort steg framåt för fräsning, svarvning och trådgnistning

Transkript

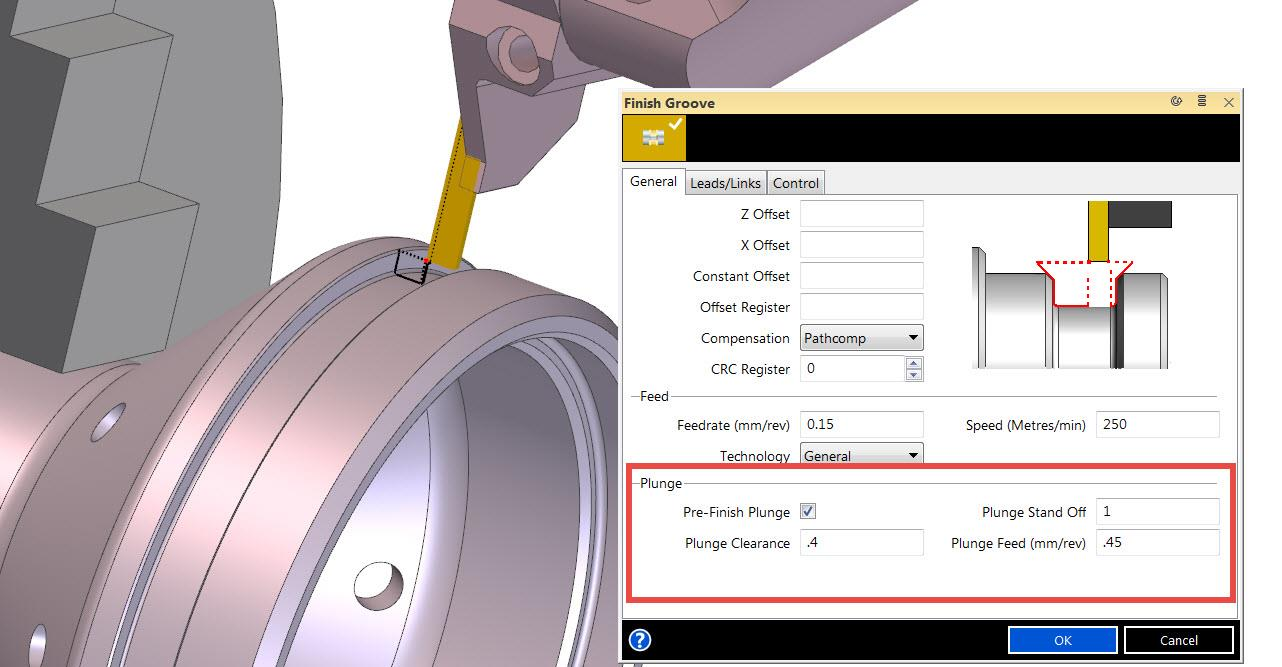

1 Nyheter i korthet Edgecam Workflow 2016R1 ett stort steg framåt för fräsning, svarvning och trådgnistning Den senaste version av Edgecam förstärker Edgecams ledande position inom CAM världen, inte mindre än 30 betydande nya och förbättrade funktioner ingår i version 2016R1. Alla ni som använder Edgecam för svarvning möter en helt ny funktionalitet inom spårstickning. I cykeln för finspårstickning kan ni nu spara tid i bearbetningen genom att använda det vi kallar Pre-Finish Plunge. Denna funktion innebär att Edgecam inleder cykeln med att utföra en spårstickning i centrum av spåret. Då detta skär tar bort det mesta av ett spår kan finskäret av spåret bearbeta spåret klart och därmed har behovet för en separat grovbearbetning eliminerats.

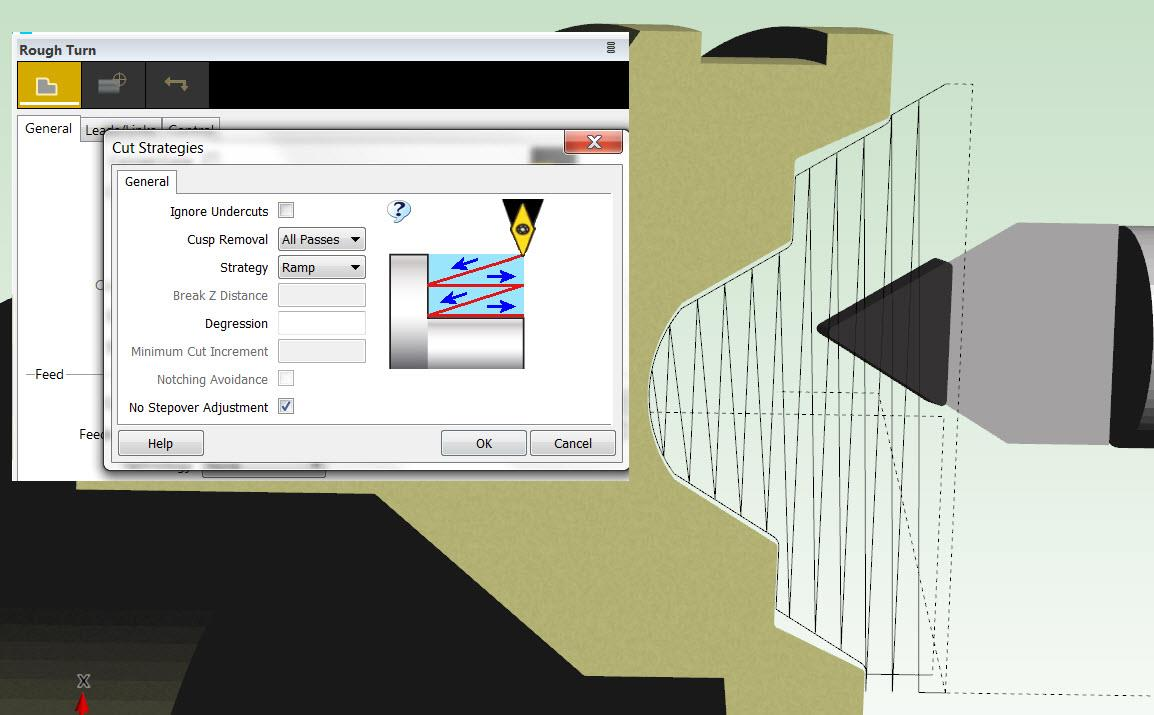

2 Vidare har grovsvarvning i Edgecam som en följd av den nyligen introducerade Waveform teknologin inom svarvning utökats med en ny bearbetningsmetod kallad Ramp Cut strategy. En metod som typisk lämpar sig för bearbetning av djupa områden med dubbelsidiga skär. Metoden ger väsentlig ökad verktygslivslängd tack vare minskat slitage då verktygets ingrepps punkt varierar hela tiden. Vidare kan denna metod användas med minskat skärdjup även det leder till ökad livslängd.

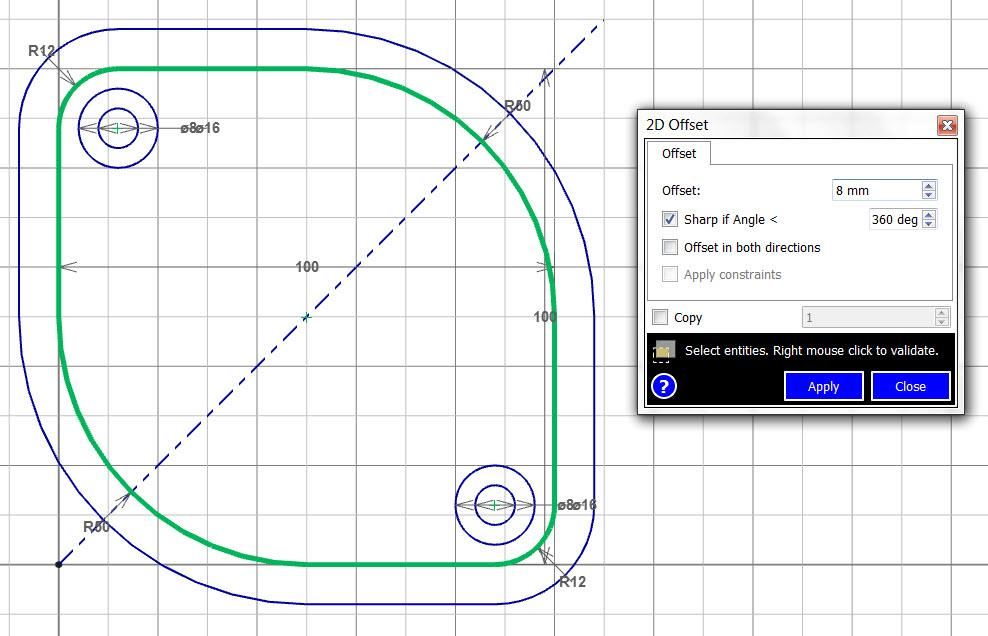

3 Arbetet med förenkling av handhavande av Edgecam är kontinuerligt och ger i varje ny version av Edgecam användare nya verktyg och metoder dessutom blir Edgecam för varje version tydligare i sina dialoger. Tydligare på så sätt att dialoger kompletteras med fler bilder och interaktiv hjälp. Viktig utveckling av Edgecam som hjälper användare att enklare och snabbare sätta sig in i hur en funktion ska användas. I denna version har fem fräscykler uppgraderats med bilder och interaktiv hjälp, cyklerna är Parallel Lace, Pencil Mill, Face Mill, Flat Land Finishing och Constant Cusp Finishing. Edgecams inbyggda 3D modellerare EWS har förbättrats inom flera områden till exempel ingår numera ett nytt verktyg för att skapa 2D offset som gör det enklare att rita. Geometrier kan enkelt kopieras och dupliceras med ett offset värde det gör att användare snabbare kan rita och skapa de konturer de behöver. Ytterligare tidsbesparing har åstadkommits genom att dialogen för att ange dimension

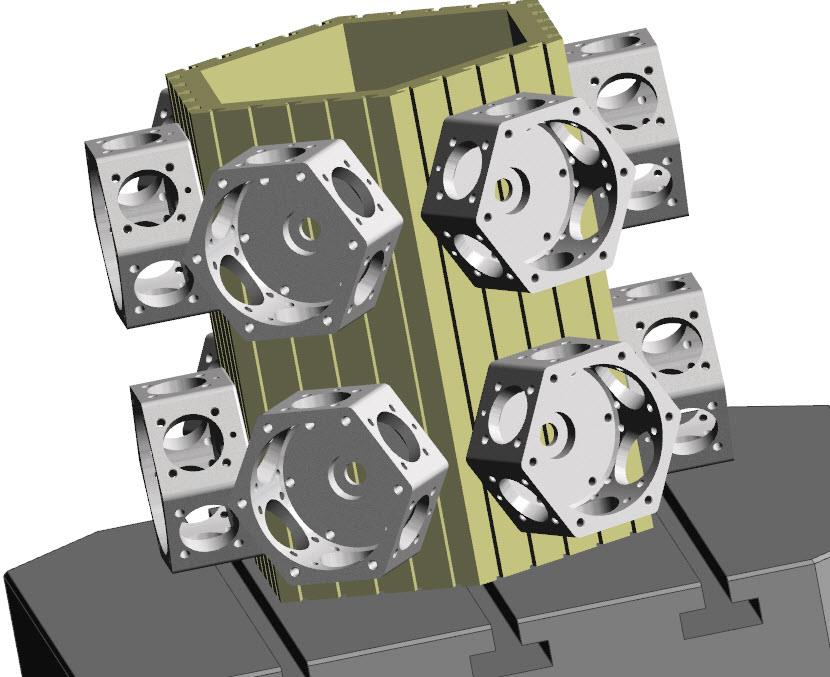

4 är omedelbart tillgänglig när constraints skapas. Vidare snappar entiteter dynamiskt under sketchning. Det förbättrade cirkelkommandot innehåller nu en option för att ange diameter/radie det gör det möjligt att skapa multipla cirklar och cirkelbågar med samma dimension samtidigt. Edgecam 2016 R1 ger alla användare som programmerar detaljer monterade på kuber eller bearbetar i svarvar med flera spindlar en god anledning att uppdatera. Stora tidsvinster har skapats genom att Edgecam hanterar de solida modellerna på ett smartare sätt. Edgecam skapar referenser till den ursprungliga modellen när flera detaljer av samma slag ska fixtureras denna teknik ger effektivare minneshantering och därmed kortare hanteringstider.

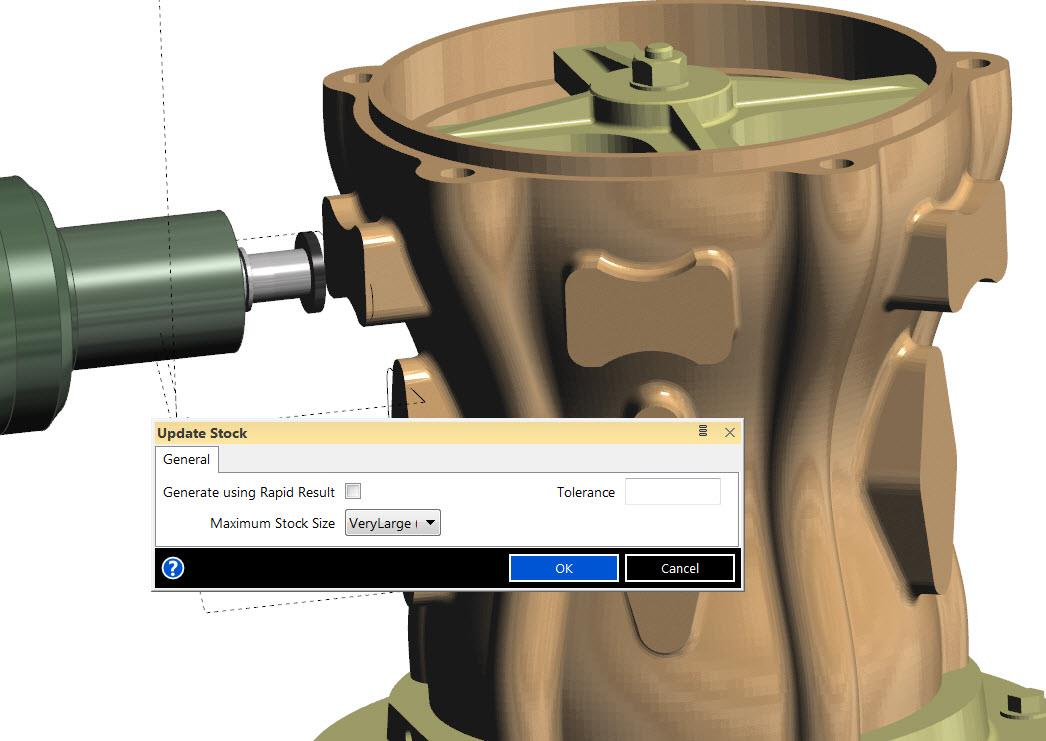

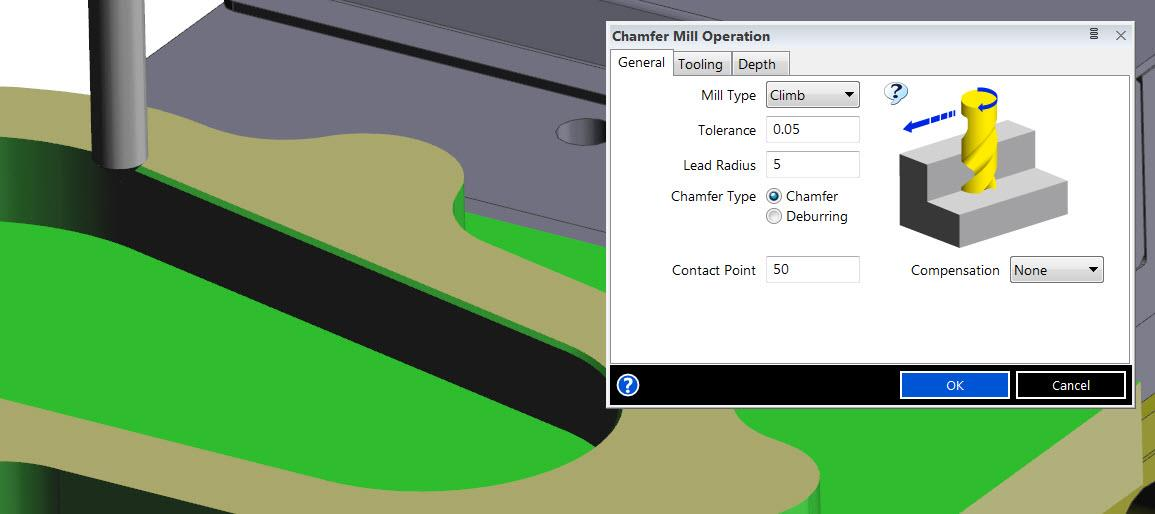

5 För alla Edgecam användare som helst använder Operationer återfinns en rad med nyheter. Inom svarvning har både grov och profil operationerna förbättrats liksom 4- och 5- axlig fräsning. En ny operation är Fasoperation. Grovsvarvning hanterar nu ämnen och inkluderar Waveform metoden. Dessutom stödjer grovsvarvning även hantering av B-axel. De 4- och 5-axliga operationerna kan nu markera direkt på en solid modell. Kommandot för att uppdatera ämne används inom både svarvning och fräsning, detta kommando har utvecklats så att uppdatering sker snabbare vilket ger användare kortare väntetider. Maskinsimulatorn omfattar förbättringar som innebär att simulering av stora/långa verktygsbanor som grovbearbetning och 5-axliga bearbetningar görs snabbare.

6 Den automatiska identifieringen av Features i Edgecam har gjort smartare genom att man kan ange Partial Hole Angle det innebär att geometrier som inte är hål nu kan identifieras som hål när man vill bearbeta dessa icke hål med en borrning. Tidsbesparande funktionalitet som reducerar behov för manuell inmatning av håldata.

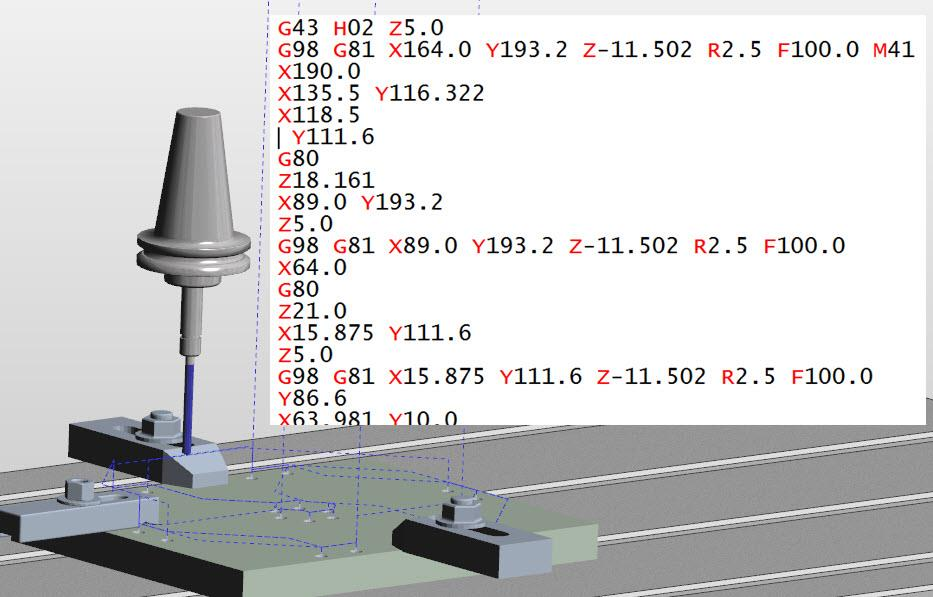

7 Hantering av de allt vanligare flerfunktionsmaskinerna förbättras i varje Edgecam version. I denna version utökas Edgecams förmåga att hantera komplexa maskiner med stöd för så kallade head-table maskiner. I detta inkluderas stöd för Siemens, TNC och ISO programmering. Hålbearbetning är mycket vanligt i fräs och fleroperationsmaskiner för många användare är det därför glädjande att Edgecam 2016R1 ger utökad kollisonskontroll och förbättrad NC-kod för just hålbearbetning. Hålcykeln undviker kollisioner med fixturer med hjälp av parametrar för clearance och återgång. Det nya i detta är att Edgecam hanterar fixturer med olika höjd på ett smartare sätt så att NC-koden optimeras med avseende på att ge så effektiva lyft som möjligt inklusive återgångsvärden i fasta hålcykler.

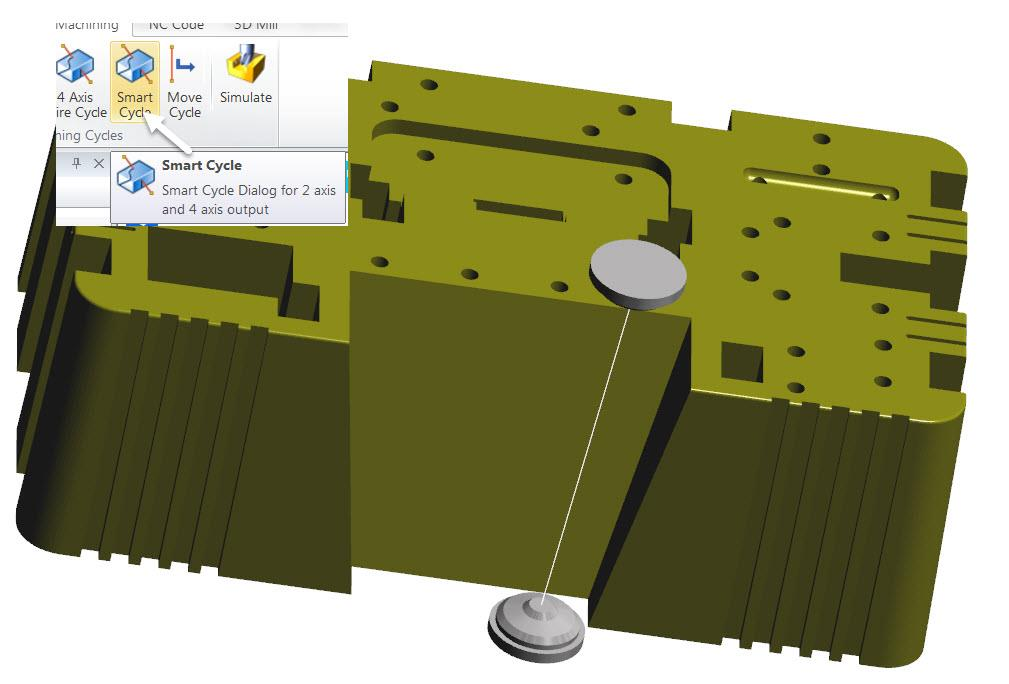

8 Trådgnistning i Edgecam får en ny cykel, Smart Cycle machining. Det är en cykel som kombinerar 2 och 4 axlig bearbetning i en funktion. Edgecam analyserar den geometri som ska bearbetas och skapar automatiskt 2 eller 4 axlig bearbetning.

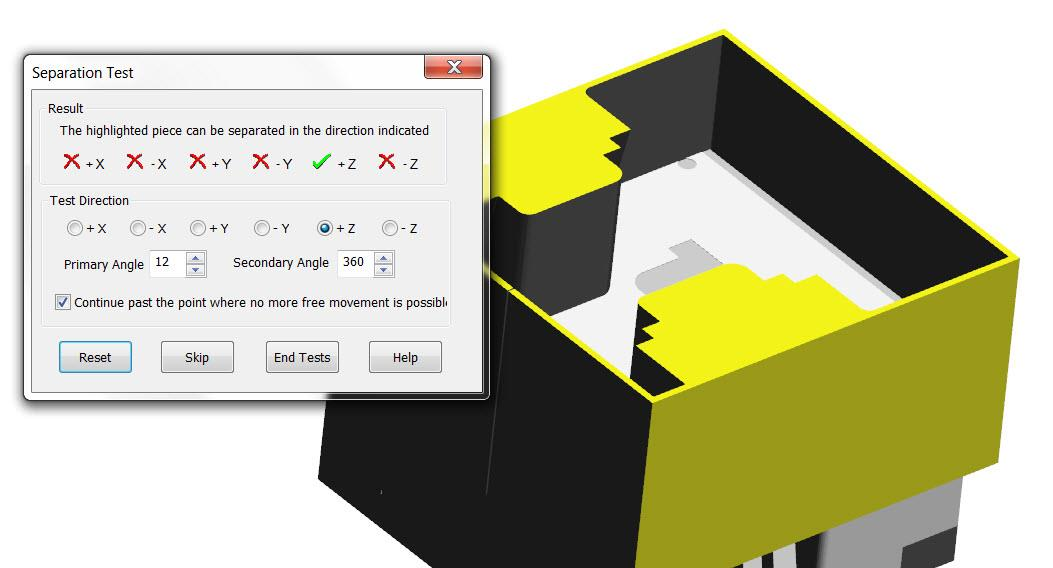

9 Ytterligare förbättring inom trådgnistning är att användare i simulatorn kan testa om restmaterialet efter bearbetningen går fritt eller om det sitter fast. I simulatorn kan man enkelt och tydligt se i vilken riktning restmaterialet går fritt respektive fastnar. Genom att veta detta redan före en bearbetning kan man säkerställa att bearbetningen går att genomföra även för de mer komplexa 3D former som produceras där det inte är uppenbart att restmaterial kan plockas bort. Edgecam utvecklas av Vero Software Ltd med huvudkontor i England. Vero Software Ltd en del av Hexagon AB. I de fall Ni önskar ytterligare information står vi gärna till tjänst med detta. Edge Technology AB Vi skapar tid och rum
