1 Skapa Verktygsbibliotek 1 I CNC-maskiner finns ofta en standarduppsättning av verktyg som alltid sitter riggad i maskinen. Det är en blandning av pinnfräsar, radiepinnfräsar och borrar. I vår verkstad har fleroperationsfräsen bestyckats med de verktyg som finns i bilagan som finns sist i denna instruktion. Dessa verktyg skall i första hand användas vid CAM-beredningarna. I MC kan ett speciellt verktygsbibliotek skapas som bara innehåller de verktyg som ingår i standardriggningen av maskinerna. Detta bibliotek skapas på följande sätt: Starta MC. Välj en standard fräs! Maskintyp / Fräsning / Standardmaskin Följt av! Verktygsvägar / Verktygshantering Klicka knappen! Skapa nytt verktygsbibliotek Kontrollera och ändra vid behov till Verktyg i bibliotek (Verktyg för detalj innebär att verktyget du skapar bara gäller för en speciell detalj) 1. Ställ dig i den mapp där du sparar MC-filer. 2. Namnge verktygsfilen till LEADWELL_3D_MILL. (undvik å, ä och ö i namn) 3. Acceptera val!

2 Skapa Verktygsbibliotek 2 Högerklicka i det vita fältet samt välj Skapa nytt verktyg! Nu skall verktyg nr 1, Planfräs, läggas till i biblioteket. 1 n = 700 rpm f b = 300 mm/min Välj därför frästypen Ändplanfräs! samt klicka Nästa.

3 Skapa Verktygsbibliotek 3 Fyll i data enligt bilden, viktiga mått är diametermåtten och skärlängd (max skärdjup i z-riktningen) som finns att hämta i bilagan! Övriga mått är inte kritiska ur bearbetningssynpunkt. Klicka på Nästa!

4 Skapa Verktygsbibliotek 4 Verktygsnummer: 1. Längd Offsetnummer: lika som verktygsnummer, dvs 1 i detta fall. Dia. OffsetNummer: skall vara samma som verktygnumret + en tvåa, dvs i detta fall 21. Matning: fås från ställdatabladet, dvs 300 (mm/min) Nedmatningshastighet: brukar vara hälften av Matning dvs 150. Återg. Matn. : Snabbmatningshastighet vilken vi sätter till 1000 mm/min. Spindelvarvtal: 700 (rpm) från ställdatabladet. Antal skär: 4, se ställdatabladet. Tryck Klar!

5 Skapa Verktygsbibliotek 5 Nu finns det första verktyget i listan. (Klicka gärna i Verktyg så visas endast verktygsdata) Om du istället vill se verktygen som ikoner, högerklickar du i rutan samt väljer Visa kommandot. Nästa verktyg, nr 2, skall nu läggas in i biblioteket, högerklicka därför i rutan samt välj kommandot Skapa nytt verktyg! Verktyg nr 2. 2 n = 1000 rpm f b = 400 mm/min Användes för grovbearbetning av fickor, kontur och spårfräsning.

6 Skapa Verktygsbibliotek 6 1 Välj pinnfräs.(klicka nästa) 2 Fyll i verktygsdata.(klicka nästa) 3 Lägg in bearbetningsdata. (Klicka Klar!)

7 Skapa Verktygsbibliotek 7 Verktygsbiblioteket skall nu innehålla två verktyg. Innan resten av verktygen läggs in är det en god ide att spara verktygsbiblioteket. Klicka på den gröna bocken för att spara! Klicka på Yes för att spara till aktivt bibliotek. Öppna sedan verktygsbiblioteket igen så att resten av verktygen kan läggas in. Kommandona Verktygsvägar/Verktygshantering öppnar biblioteket igen.

8 Skapa Verktygsbibliotek 8 Verktyg 3. 3 n = 1000 rpm f b = 120 mm/min Användes för finbearbetning av faser (gradning av kant) samt för noggrann positionering av hål. 1 Välj centrering. 2 Fyll i verktygsdata. 3 Ange bearbetningsdata samt 4 Klar!

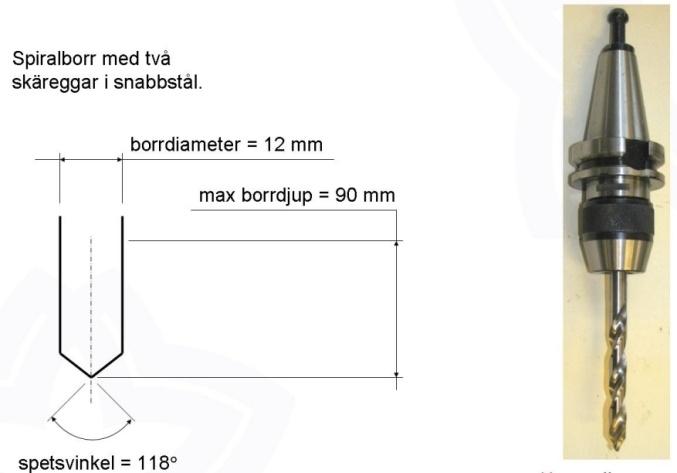

9 Skapa Verktygsbibliotek 9 Verktyg 4. 4 n = 800 rpm f b = 120 mm/min Fyll i data enligt nedanstående bilder (välj standardstorlek 12 på borren och acceptera förifyllda värden).

10 Skapa Verktygsbibliotek 10 Lägg in verktygen 5 7 på egen hand! (de finns beskriva längre fram i texten). Verktygslistan skall få följande utseende.(ss går lika bra som HSS) Verktyg 8. 8 Radiepinnfräs med 4 n = 1000 rpm skäreggar i snabbstål f b = 150 mm/min 10 mm 20 mm Välj pinnfräs samt fyll i nedanstående data.

11 Skapa Verktygsbibliotek 11 Verktyg 9. 9 Gängtapp för M8 i n = 400 rpm snabbstål. f b = 490 mm/min 8 mm 25 mm 118 Det kompletta verktygsbiblioteket skall nu innehålla nio verktyg.

12 Skapa Verktygsbibliotek 12 Bilaga: Nr Beskrivning Skärdata 1 n = 700 rpm f b = 300 mm/min 2 n = 1000 rpm f b = 400 mm/min Användes för grovbearbetning av fickor, kontur och spårfräsning. 3 n = 1000 rpm f b = 120 mm/min Användes för finbearbetning av faser (gradning av kant) samt för noggrann positionering av hål. 4 n = 800 rpm f b = 120 mm/min

13 Skapa Verktygsbibliotek 13 Nr Beskrivning Skärdata 5 n = 1000 rpm f b = 120 mm/min Användes när gängade M8 hål skall tillverkas. 6 n = 1000 rpm f b = 150 mm/min Användes främst för finbearbetning av fickor, kontur och spårfräsning. 7 n = 1500 rpm f b = 120 mm/min Användes främst för finbearbetning av fickor, kontur och spårfräsning. 8 Radiepinnfräs med 4 n = 1000 rpm skäreggar i snabbstål f b = 150 mm/min 10 mm 20 mm

14 Skapa Verktygsbibliotek 14 9 n = 400 rpm Gängtapp för M8 i f b = 490 mm/min snabbstål. 8 mm 25 mm 118
