Jabro Tools produktprogram

Transkript

1 Välkomna!

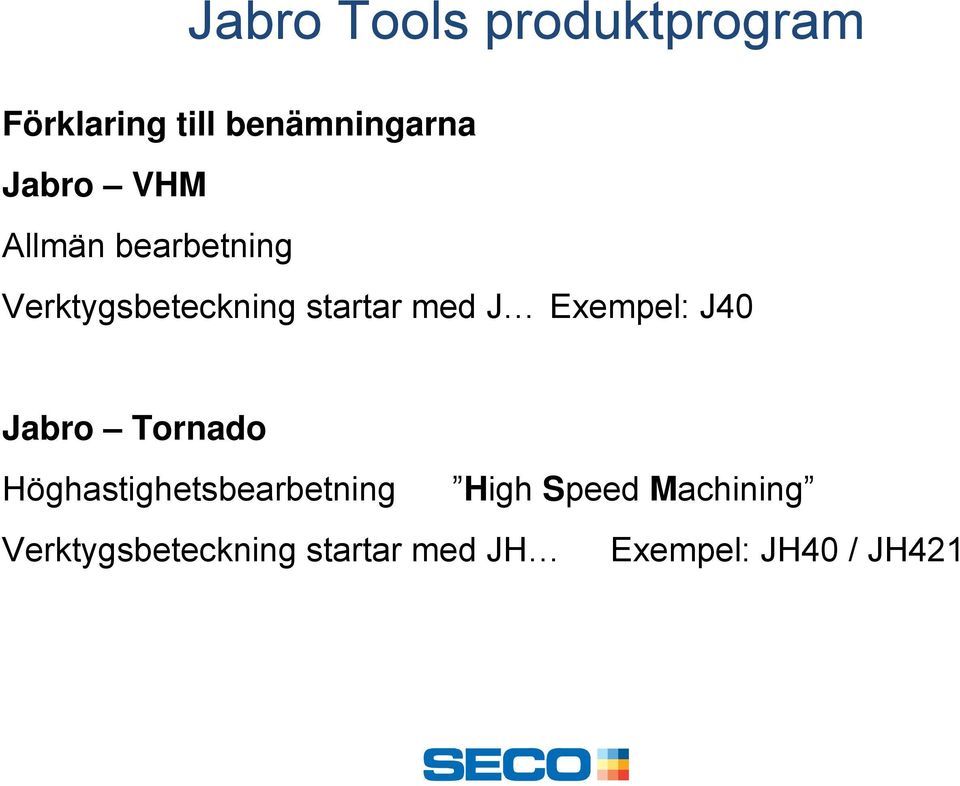

2 Jabro Tools produktprogram Förklaring till benämningarna Jabro VHM Allmän bearbetning Verktygsbeteckning startar med J Exempel: J40 Jabro Tornado Höghastighetsbearbetning High Speed Machining Verktygsbeteckning startar med JH Exempel: JH40 / JH421

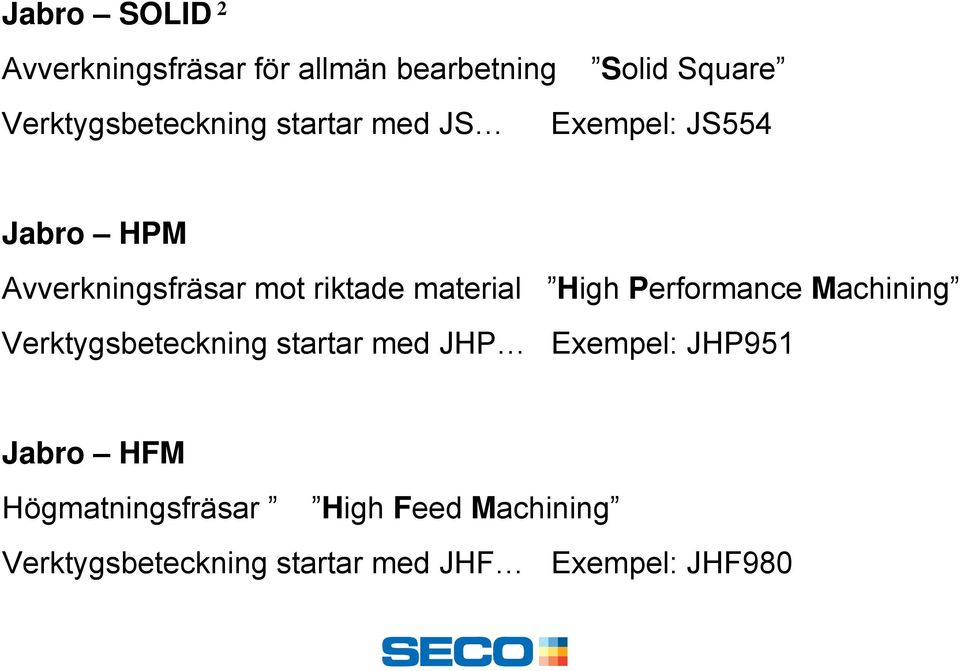

3 Jabro SOLID 2 Avverkningsfräsar för allmän bearbetning Solid Square Verktygsbeteckning startar med JS Exempel: JS554 Jabro HPM Avverkningsfräsar mot riktade material High Performance Machining Verktygsbeteckning startar med JHP Exempel: JHP951 Jabro HFM Högmatningsfräsar High Feed Machining Verktygsbeteckning startar med JHF Exempel: JHF980

4 Jabro Diamond Diamantbelagda verktyg för Grafitbearbetning Verktygsbeteckning startar med JD... Exempel: JD630 Jabro JC Belagda verktyg för Composite material Verktygsbeteckning startar med JC Exempel: JC880 Jabro JPD PCD verktyg för Composite material Verktygsbeteckning startar med JPD Exempel: JPD890

5 Jabro Mini Minifräsar för allmänna material Verktygsbeteckning startar med JM Exempel: JM905 Jabro Mini Diamond Diamantbelagda miniverktyg för Grafitbearbetning Verktygsbeteckning startar med JM Exempel: JM600

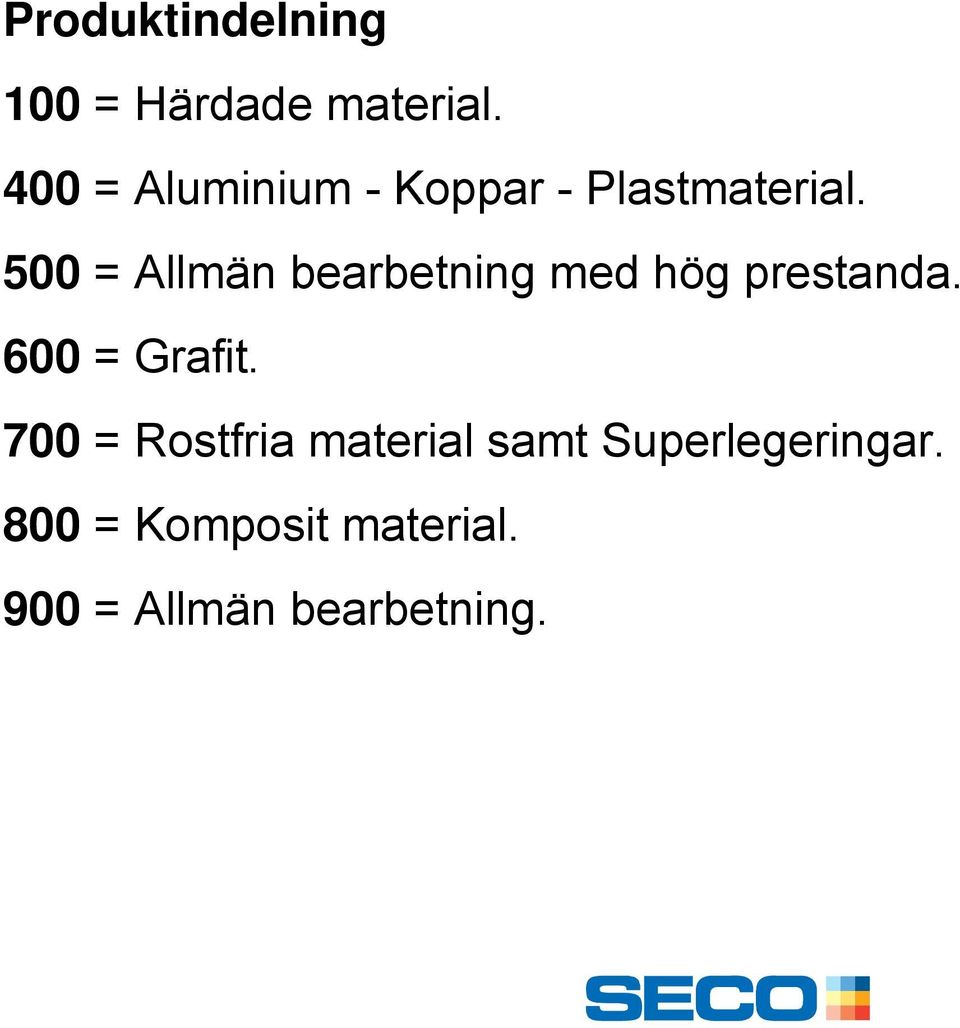

6 Produktindelning 100 = Härdade material. 400 = Aluminium - Koppar - Plastmaterial. 500 = Allmän bearbetning med hög prestanda. 600 = Grafit. 700 = Rostfria material samt Superlegeringar. 800 = Komposit material. 900 = Allmän bearbetning.

7 Vad är dynamisk fräsning? En bearbetningsmetod som Alfa Tool utvecklat tillsammans med olika Cam-leverantörer och gjort den användarvänlig. En typ av valsfräsning där hela skärkantslängden på verktyget används där vi har kontroll på ingreppsvinkeln. Ett ökat axiellt ingrepp och ett minskat radiellt ingrepp jämfört med traditionell bearbetning, möjliggör högre skärhastigheter och större materialavverkning med ökad verktygslivslängd. Med metoden undviks fullspårsfräsning och minskar därmed oönskad värmeutveckling och risken för verktygsbrott.

8 Olika ingrepp styr vilken skärhastighet som kan användas.

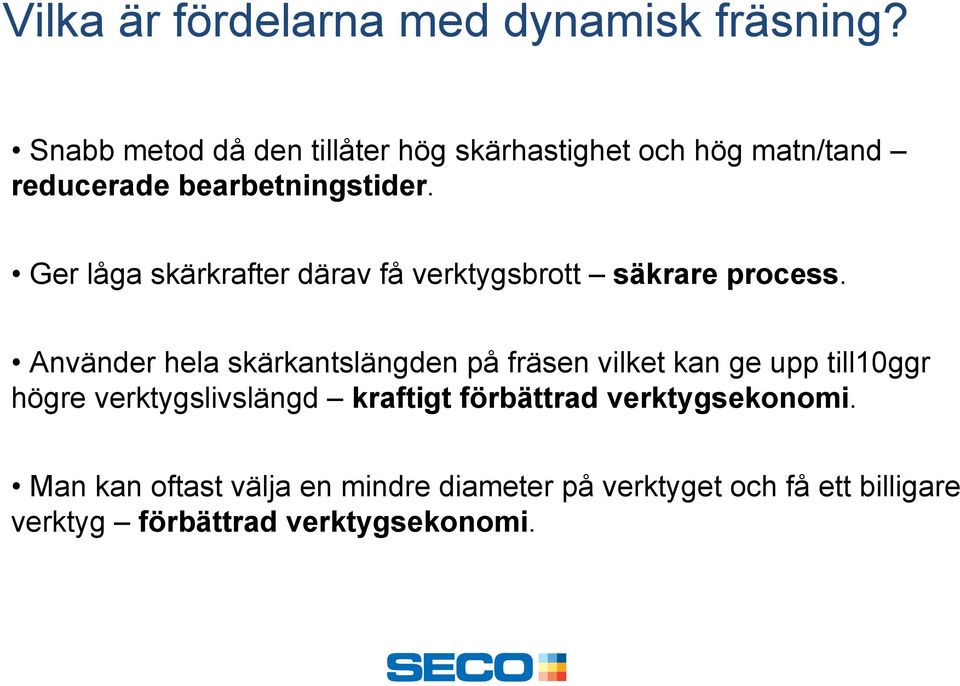

9 Vilka är fördelarna med dynamisk fräsning? Snabb metod då den tillåter hög skärhastighet och hög matn/tand reducerade bearbetningstider. Ger låga skärkrafter därav få verktygsbrott säkrare process. Använder hela skärkantslängden på fräsen vilket kan ge upp till10ggr högre verktygslivslängd kraftigt förbättrad verktygsekonomi. Man kan oftast välja en mindre diameter på verktyget och få ett billigare verktyg förbättrad verktygsekonomi.

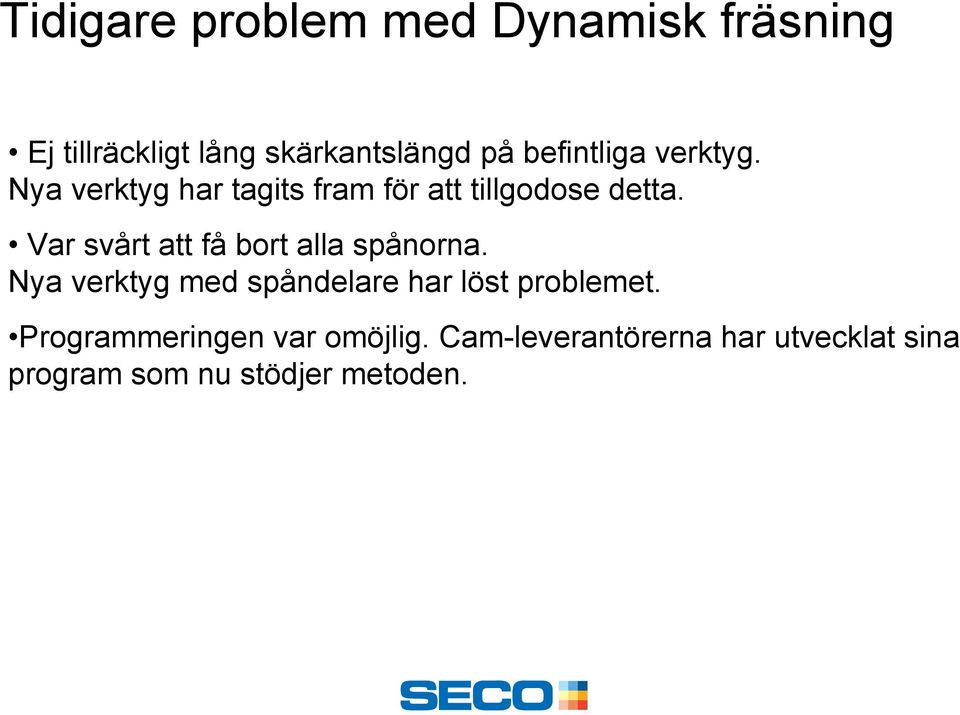

10 Tidigare problem med Dynamisk fräsning Ej tillräckligt lång skärkantslängd på befintliga verktyg. Nya verktyg har tagits fram för att tillgodose detta. Var svårt att få bort alla spånorna. Nya verktyg med spåndelare har löst problemet. Programmeringen var omöjlig. Cam-leverantörerna har utvecklat sina program som nu stödjer metoden.

11 Cam-system som nu stödjer dynamisk fräsning Mastercam = Dynamisk fräsning Edgecam = Vaveform Gibbscam = Volumill UG-Nx = Volumill Esprite = Profitmilling Surfcam = Truemill

12 Cam-systemets funktion blir allt viktigare för att skapa RÄTT fräsbanor.

13 Testförutsättningar Som ni ser på bilden behövs ingen ny maskin för att lyckas.

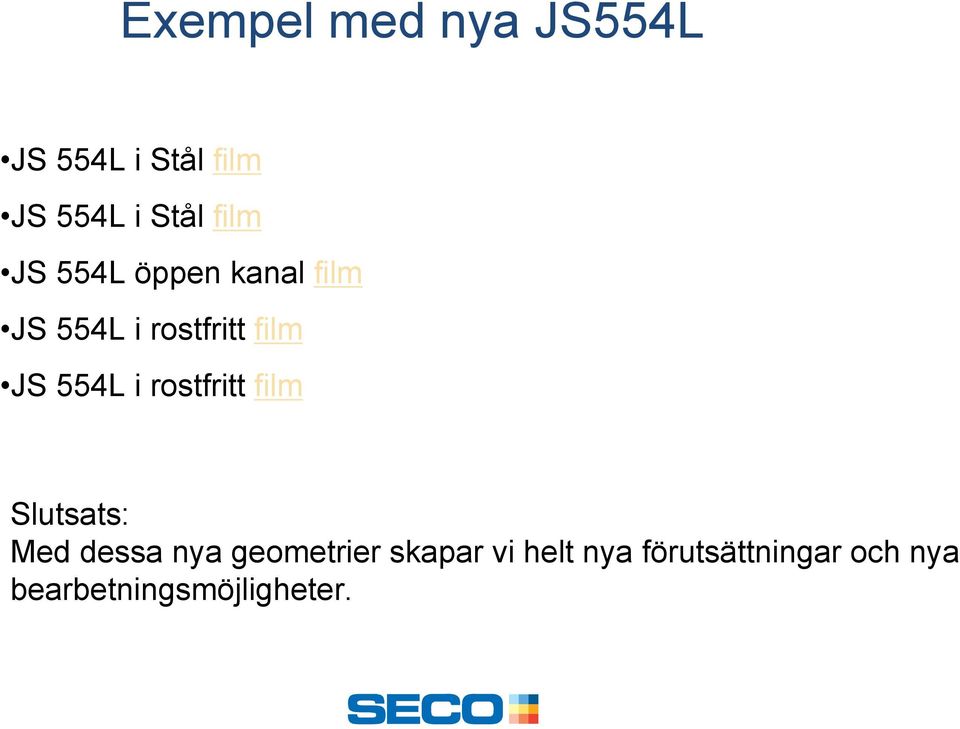

14 Exempel med nya JS554L JS 554L i Stål film JS 554L i Stål film JS 554L öppen kanal film JS 554L i rostfritt film JS 554L i rostfritt film Slutsats: Med dessa nya geometrier skapar vi helt nya förutsättningar och nya bearbetningsmöjligheter.

15 Exempel med nya JS 554L i mindre diametrar JS 553L 2mm Film JS 554L 3mm Film JS 554L 6mm Film JS 554L 4mm Slutet spår 6mm Film JS 554L 6mm Slutet spår 10mm Film Slutsats: Stora möjligheter att spara tid och pengar och få en säker körning även med mindre diametrar!

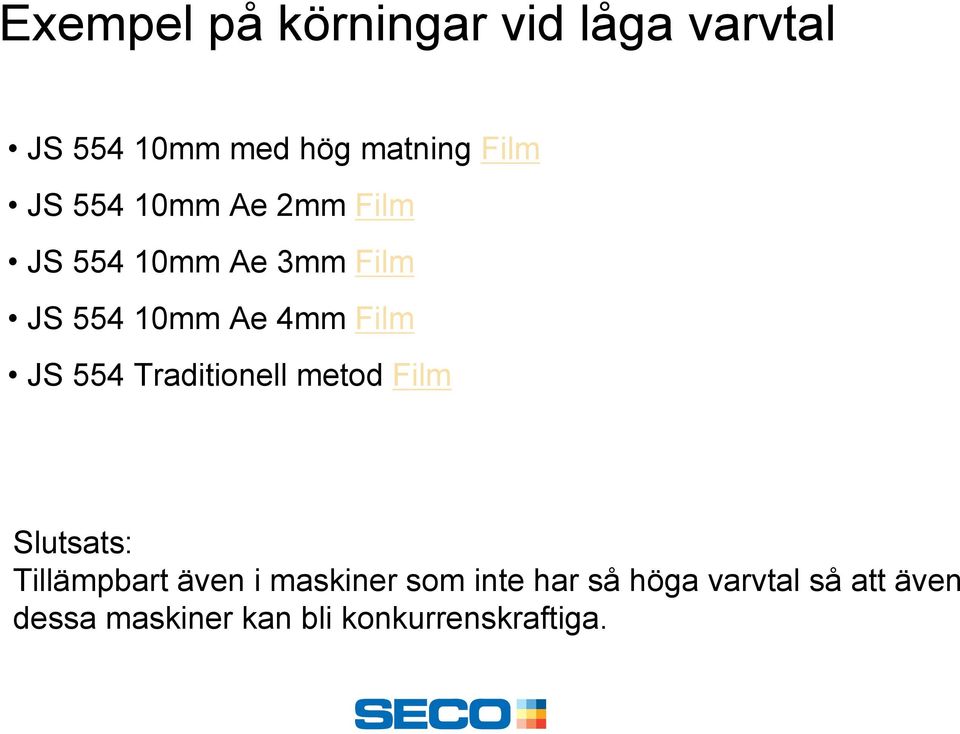

16 Exempel på körningar vid låga varvtal JS mm med hög matning Film JS mm Ae 2mm Film JS mm Ae 3mm Film JS mm Ae 4mm Film JS 554 Traditionell metod Film Slutsats: Tillämpbart även i maskiner som inte har så höga varvtal så att även dessa maskiner kan bli konkurrenskraftiga.

17 Med- och motfräsning Medfräsning SS-2172 Motfräsning SS-2172

18 Med- och motfräsning Medfräsning Rostfritt Efter 63min Motfräsning Rostfritt Efter 63min

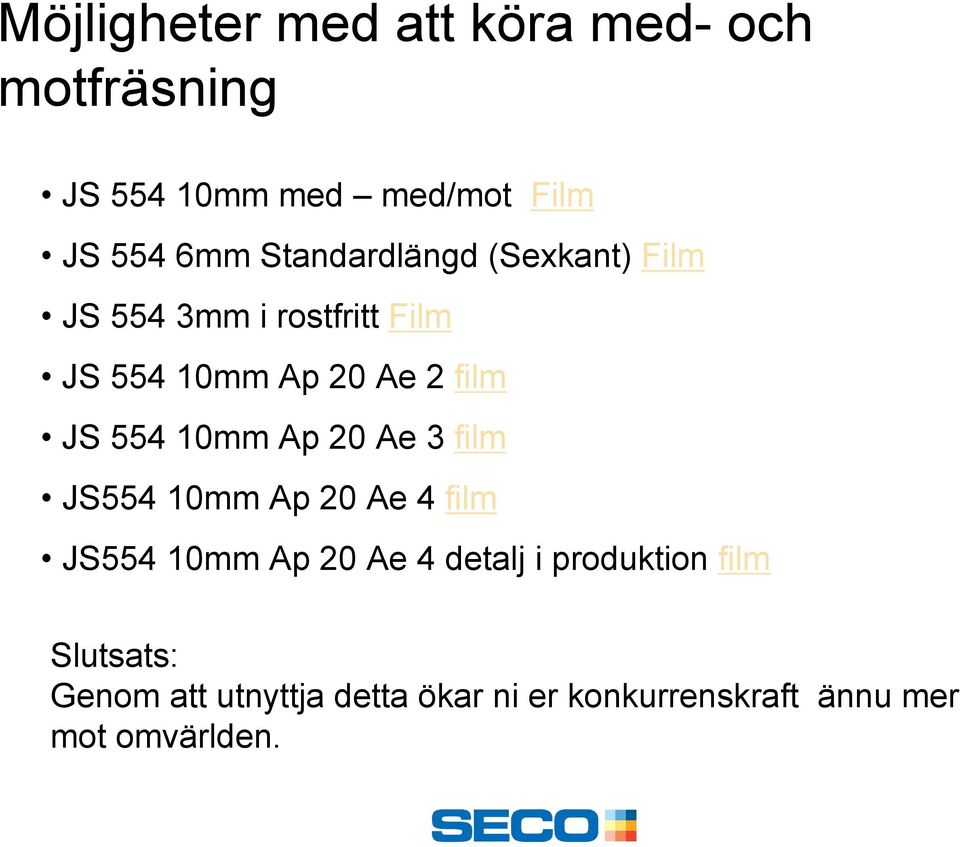

19 Möjligheter med att köra med- och motfräsning JS mm med med/mot Film JS 554 6mm Standardlängd (Sexkant) Film JS 554 3mm i rostfritt Film JS mm Ap 20 Ae 2 film JS mm Ap 20 Ae 3 film JS554 10mm Ap 20 Ae 4 film JS554 10mm Ap 20 Ae 4 detalj i produktion film Slutsats: Genom att utnyttja detta ökar ni er konkurrenskraft ännu mer mot omvärlden.

20 JS 554L - nu med spåndelare JS 554L 10mm utan spåndelare Film JS 554L 10mm med spåndelare Film Sida vid sida Film JS 554L 6mm med och utan spåndelare Film JS 554L Optirough film Slutsats: Med spåndelare undviker man tidigare spånproblem.

21 Utgångsläget: Kördes tidigare med konventionella metoder i 6 tempo. Körs nu i en maskin med 12000rpm samt BT40 kona. Lösningen: Geometrin med starkare kärna och lång skärkantslängd gav oss möjligheten att köra detaljen i 2 tempon. JS 554L 20mm med spåndelare Film Resultatet: Detaljen tog tidigare 42 min. Kundcase Med Dynamisk fräsning tar den 14 min!

22 Körning i maskin
