1 TimberRite MÄT- OCH STYRSYSTEM För att du ska kunna lita på ditt Waratah-aggregat/utrustning i det dagliga arbetet måste du kunna vara säker på att din investering ger maximal produktivitet. TimberRite-mätsystemen har konstruerats för att komplettera Waratah 200-, 400- och 600-serien. Det intelligenta styrsystemet ger dig information om arbetet i realtid och möjliggör trådlös dataöverföring. Med TimberRite 30Lite och 30H kan du skicka och ta emot data, maskininställningar och avverkningsanvisningar till och från så gott som alla professionella system inom skogsindustrin till och från din egen hytt. Systemet är enkelt att installera i alla maskiner och hjälper dig att övervaka ditt aggregat för att säkerställa maximal produktivitet. Du får arbets- och reparationsstatistik så att du kan följa upp driftstid och driftskostnader. Dessutom kan du skriva ut produktionsrapporter, objektsanvisningar, virkestabeller mm. (färgskrivare fås som tillval). TimberRite förser dig med allt från e-post till färgskrivare och USB-minne så att du kan omvandla din skördare till ett högtekniskt kontor mitt i skogen. 22

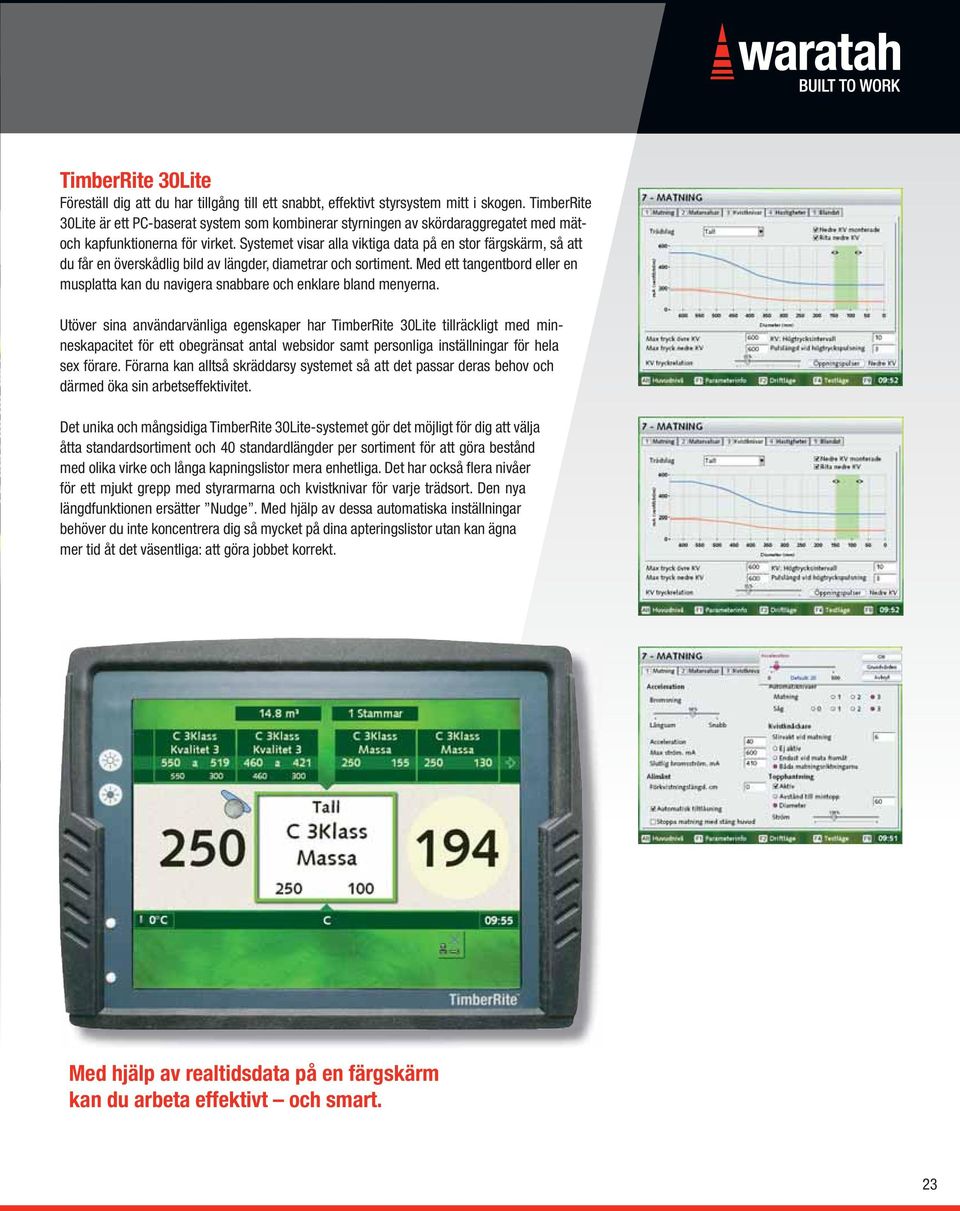

2 TimberRite 30Lite Föreställ dig att du har tillgång till ett snabbt, effektivt styrsystem mitt i skogen. TimberRite 30Lite är ett PC-baserat system som kombinerar styrningen av skördaraggregatet med mätoch kapfunktionerna för virket. Systemet visar alla viktiga data på en stor färgskärm, så att du får en överskådlig bild av längder, diametrar och sortiment. Med ett tangentbord eller en musplatta kan du navigera snabbare och enklare bland menyerna. Utöver sina användarvänliga egenskaper har TimberRite 30Lite tillräckligt med minneskapacitet för ett obegränsat antal websidor samt personliga inställningar för hela sex förare. Förarna kan alltså skräddarsy systemet så att det passar deras behov och därmed öka sin arbetseffektivitet. Det unika och mångsidiga TimberRite 30Lite-systemet gör det möjligt för dig att välja åtta standardsortiment och 40 standardlängder per sortiment för att göra bestånd med olika virke och långa kapningslistor mera enhetliga. Det har också fl era nivåer för ett mjukt grepp med styrarmarna och kvistknivar för varje trädsort. Den nya längdfunktionen ersätter Nudge. Med hjälp av dessa automatiska inställningar behöver du inte koncentrera dig så mycket på dina apteringslistor utan kan ägna mer tid åt det väsentliga: att göra jobbet korrekt. Med hjälp av realtidsdata på en färgskärm kan du arbeta effektivt och smart. 23

3 TimberRite MÄT- OCH STYRSYSTEM TimberRite 30H TimberRite 30 H-systemet hämtar tekniken till dig också när du befi nner dig fl era mil från kontoret. Du har tillgång till bl.a. e-post för att skicka och ta emot produktionsdata, maskininställningar och avverkningsanvisningar oberoende av var du befi nner dig och andra bekvämligheter som CD- ROM och USB-minne. Med hjälp av StanForD-fi ler kan du utbyta data med så gott som alla professionella system inom skogsindustrin; data överförs enkelt via GSM- eller GPRS-förbindelse, satellittelefon eller USB-minne. TimberRite 30H-systemet optimerar dessutom stammens kapvärde (kronor per stocktyp) och kan användas med en kapmatris. Systemet uppskattar de totala stamdiametrarna och registrerar snabbt de typiska stamprofi lerna för ett visst trädbestånd så att det kan välja de kaplängder som ger bäst avkastning med tanke på sågverket. Systemet ger dig arbets- och reparationsstatistik för att du ska kunna följa upp driftstid, produktivitet och driftskostnader. Du kan enkelt lagra data på ett USB-minne och ladda ned produktionsrapporter, hyggesanvisningar, reparationskontroller, kalibreringsdata, virkestabeller mm. för att hela tiden ha informationen inom räckhåll. Dessutom kan TimberRite 30 H-systemet enkelt utföra diagnostiska test av input/ output och sensorer. Detta är Waratahs sätt att hålla dig uppdaterad och ge dig kontroll du behöver inte grubbla över om din maskin faktiskt arbetar med full kapacitet, och du kan vara säker på att du når maximal produktivitet under den tid du jobbar. 24

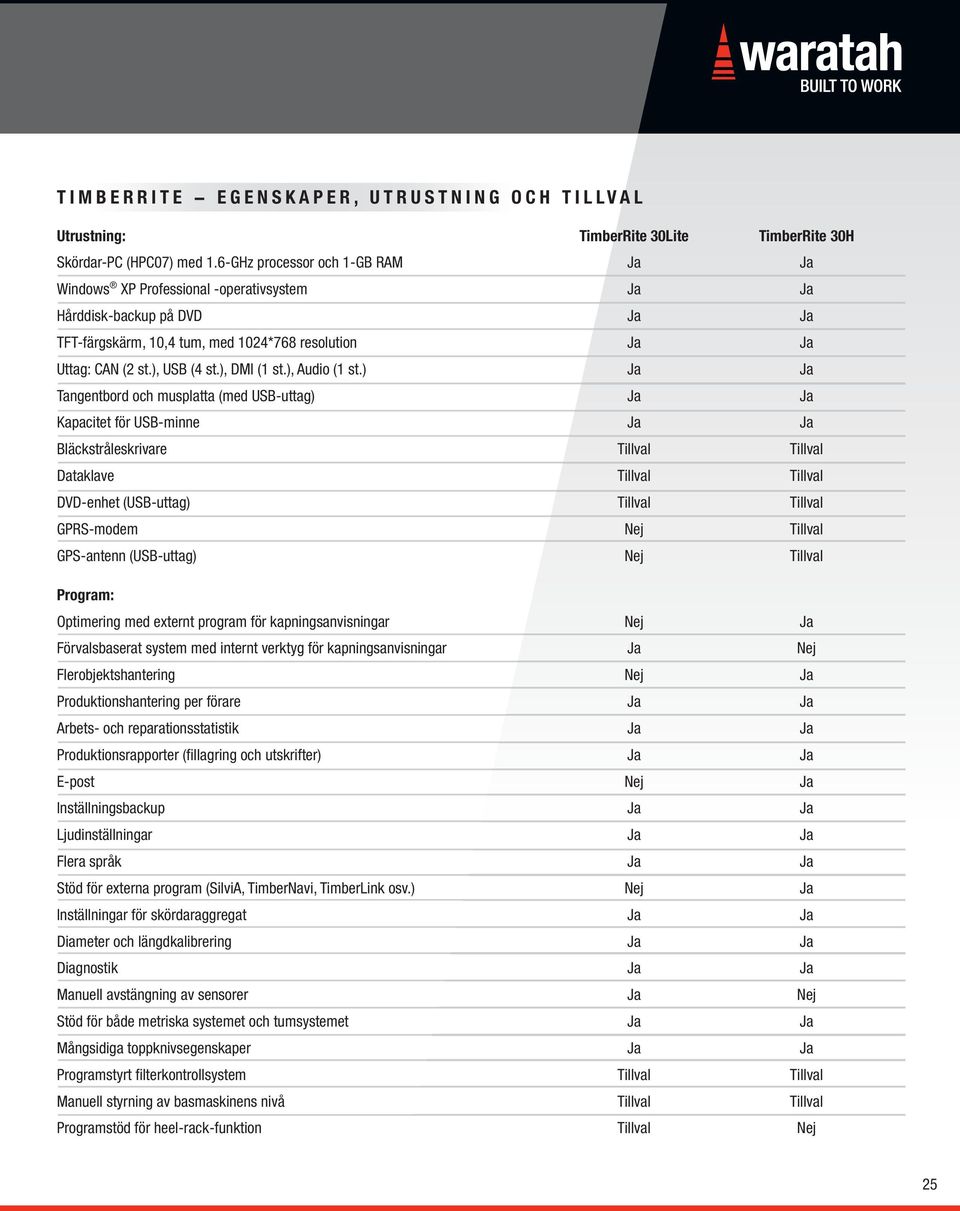

4 TIMBERRITE EGENSKAPER, UTRUSTNING OCH TILLVAL Utrustning: TimberRite 30Lite TimberRite 30H Skördar-PC (HPC07) med 1.6-GHz processor och 1-GB RAM Ja Ja Windows XP Professional -operativsystem Ja Ja Hårddisk-backup på DVD Ja Ja TFT-färgskärm, 10,4 tum, med 1024*768 resolution Ja Ja Uttag: CAN (2 st.), USB (4 st.), DMI (1 st.), Audio (1 st.) Ja Ja Tangentbord och musplatta (med USB-uttag) Ja Ja Kapacitet för USB-minne Ja Ja Bläckstråleskrivare Tillval Tillval Dataklave Tillval Tillval DVD-enhet (USB-uttag) Tillval Tillval GPRS-modem Nej Tillval GPS-antenn (USB-uttag) Nej Tillval Program: Optimering med externt program för kapningsanvisningar Nej Ja Förvalsbaserat system med internt verktyg för kapningsanvisningar Ja Nej Flerobjektshantering Nej Ja Produktionshantering per förare Ja Ja Arbets- och reparationsstatistik Ja Ja Produktionsrapporter (fi llagring och utskrifter) Ja Ja E-post Nej Ja Inställningsbackup Ja Ja Ljudinställningar Ja Ja Flera språk Ja Ja Stöd för externa program (SilviA, TimberNavi, TimberLink osv.) Nej Ja Inställningar för skördaraggregat Ja Ja Diameter och längdkalibrering Ja Ja Diagnostik Ja Ja Manuell avstängning av sensorer Ja Nej Stöd för både metriska systemet och tumsystemet Ja Ja Mångsidiga toppknivsegenskaper Ja Ja Programstyrt fi lterkontrollsystem Tillval Tillval Manuell styrning av basmaskinens nivå Tillval Tillval Programstöd för heel-rack-funktion Tillval Nej 25

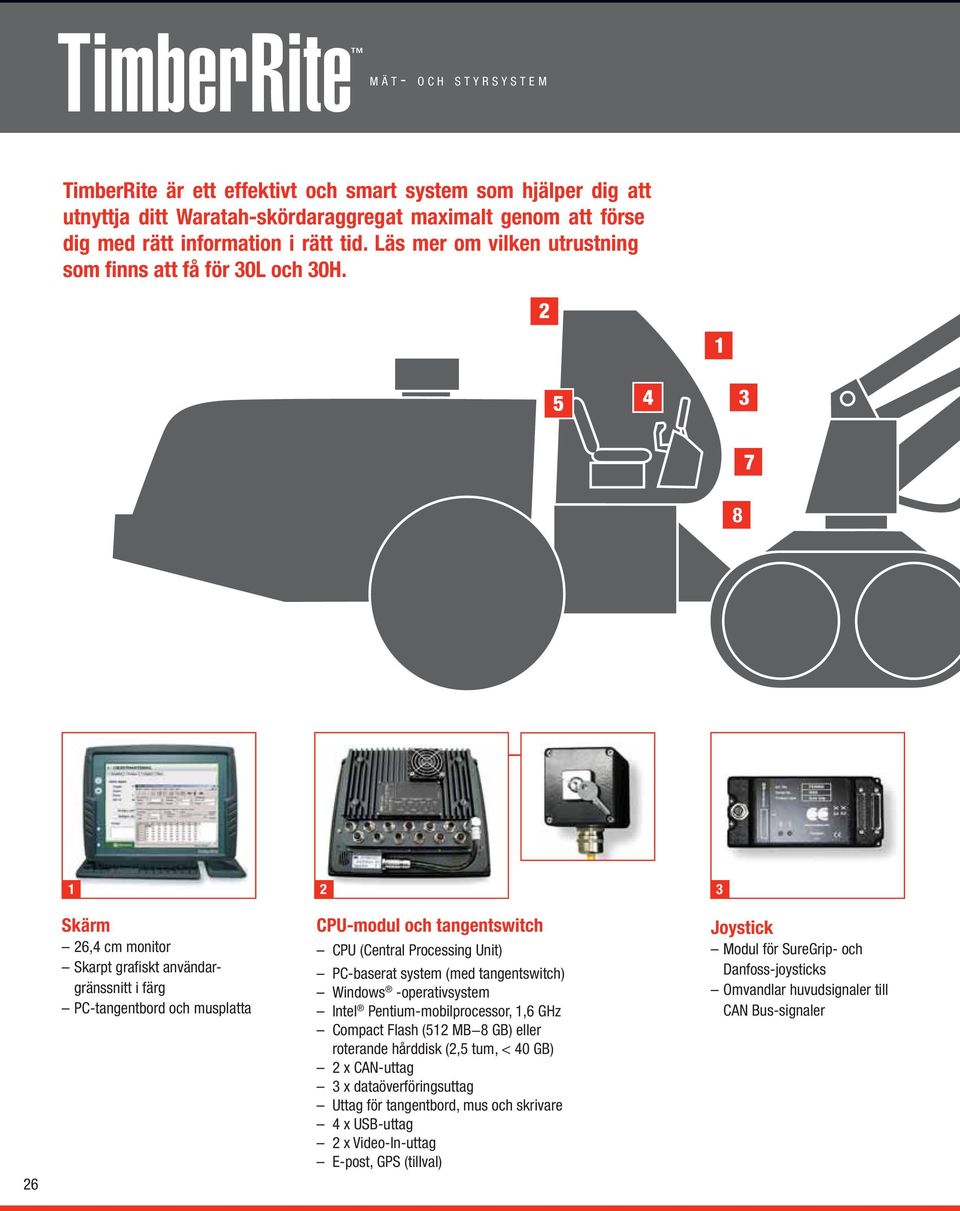

5 TimberRite MÄT- OCH STYRSYSTEM TimberRite är ett effektivt och smart system som hjälper dig att utnyttja ditt Waratah-skördaraggregat maximalt genom att förse dig med rätt information i rätt tid. Läs mer om vilken utrustning som finns att få för 30L och 30H Skärm 26,4 cm monitor Skarpt grafi skt användargränssnitt i färg PC-tangentbord och musplatta CPU-modul och tangentswitch CPU (Central Processing Unit) PC-baserat system (med tangentswitch) Windows -operativsystem Intel Pentium-mobilprocessor, 1,6 GHz Compact Flash (512 MB 8 GB) eller roterande hårddisk (2,5 tum, < 40 GB) 2 x CAN-uttag 3 x dataöverföringsuttag Uttag för tangentbord, mus och skrivare 4 x USB-uttag 2 x Video-In-uttag E-post, GPS (tillval) Joystick Modul för SureGrip- och Danfoss-joysticks Omvandlar huvudsignaler till CAN Bus-signaler

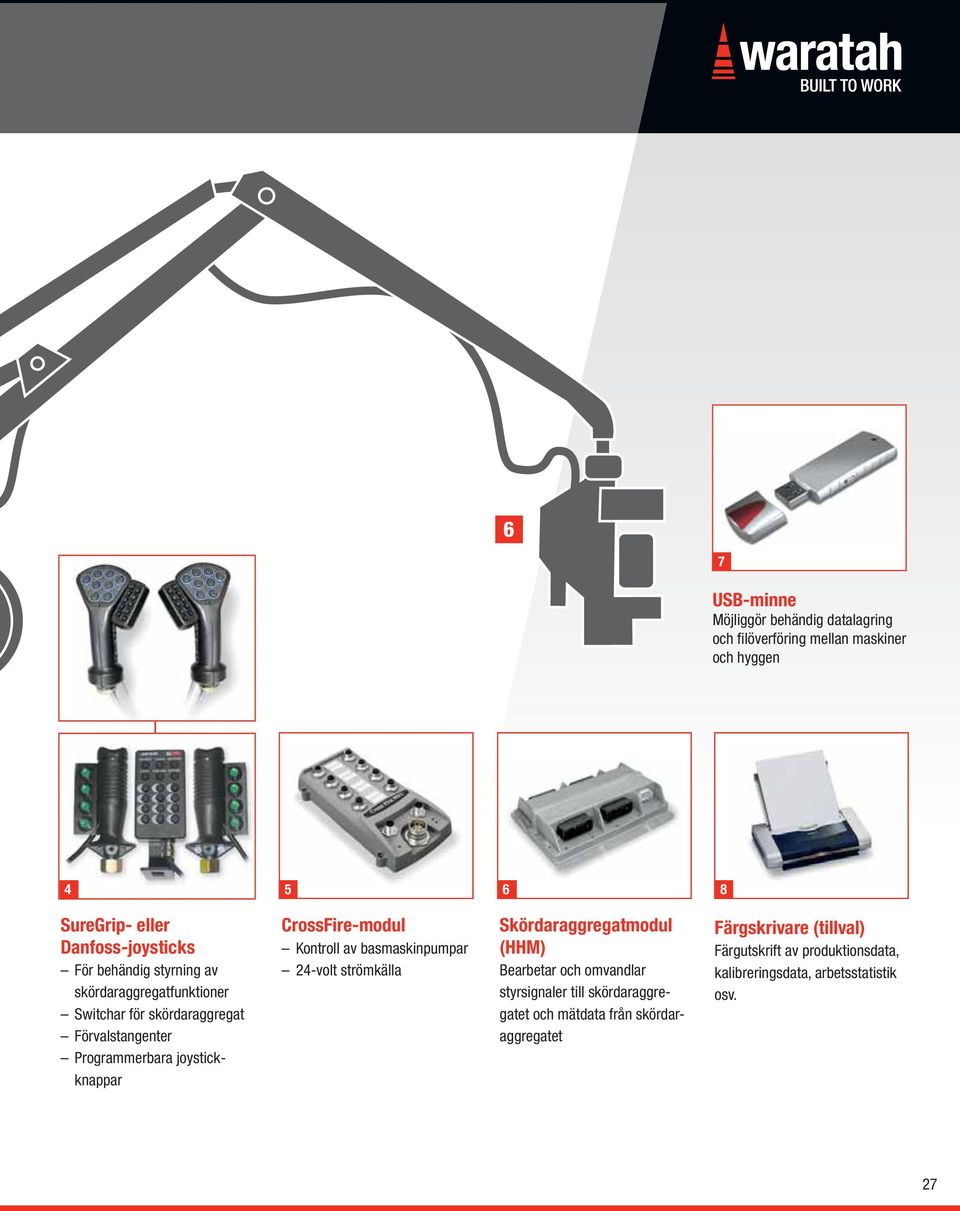

6 6 7 USB-minne Möjliggör behändig datalagring och fi löverföring mellan maskiner och hyggen SureGrip- eller Danfoss-joysticks För behändig styrning av skördaraggregatfunktioner Switchar för skördaraggregat Förvalstangenter Programmerbara joystickknappar CrossFire-modul Kontroll av basmaskinpumpar 24-volt strömkälla Skördaraggregatmodul (HHM) Bearbetar och omvandlar styrsignaler till skördaraggregatet och mätdata från skördaraggregatet Färgskrivare (tillval) Färgutskrift av produktionsdata, kalibreringsdata, arbetsstatistik osv. 27
