KARMATIC PROFILER 2000 Manual

Transkript

1 KARMATIC PROFILER 2000 Manual

2 Beskrivning Karmatic Instrument för rundhetsmätning av kommutator och släpringar. Mätnoggrannhet / repeterbarhet : 1,5 m förutom yttre störningar t.ex. vibrationer. Kalibrering utföres av Karma AB / Digital Instrument AB, förslagsvis en (1) gång om året. Dokumenttyp: Excel 2013 Garanti 12 månader efter leverans. Programsupport: Karma AB / Digital Instrument AB, Peter Roop peter.roop@bredband.net Karmatic 2000 innehållsförteckning: - Dator med Windows 8 operativsystem - Microsoft Office VBA programvara för mätning - Sony Magnescale kontaktmätprob med 5 m kabel - Sony Magnescale LT30 mätinstrument med USB / RS232C adapter - Batterienhet för 5 timmars drift - Laddare till batterienhet - Laddare till dator, 2 st - Nätkabel för V AC, 2 m - Väska med hyllplan, skyddsklass IP67 Extra tillbehör, beställes separat: - Adapter för montering i borsthållare. Beställs i dimension t x a x r - Magnetfot för mätproben - Mätprobar i olika dimensioner och utförande Exempel på gränsvärden för kommutator Excentricitet helt varv Oregelbunden orundhet Lamell/Lamell 150µm 40 µm 10µm Exempel på krav vid slipning Excentricitet helt varv Oregelbunden orundhet Lamell/Lamell 60µm 10 µm 5µm För gränsvärden, hör med maskintillverkare / fordonsägare

3 Mätprobar

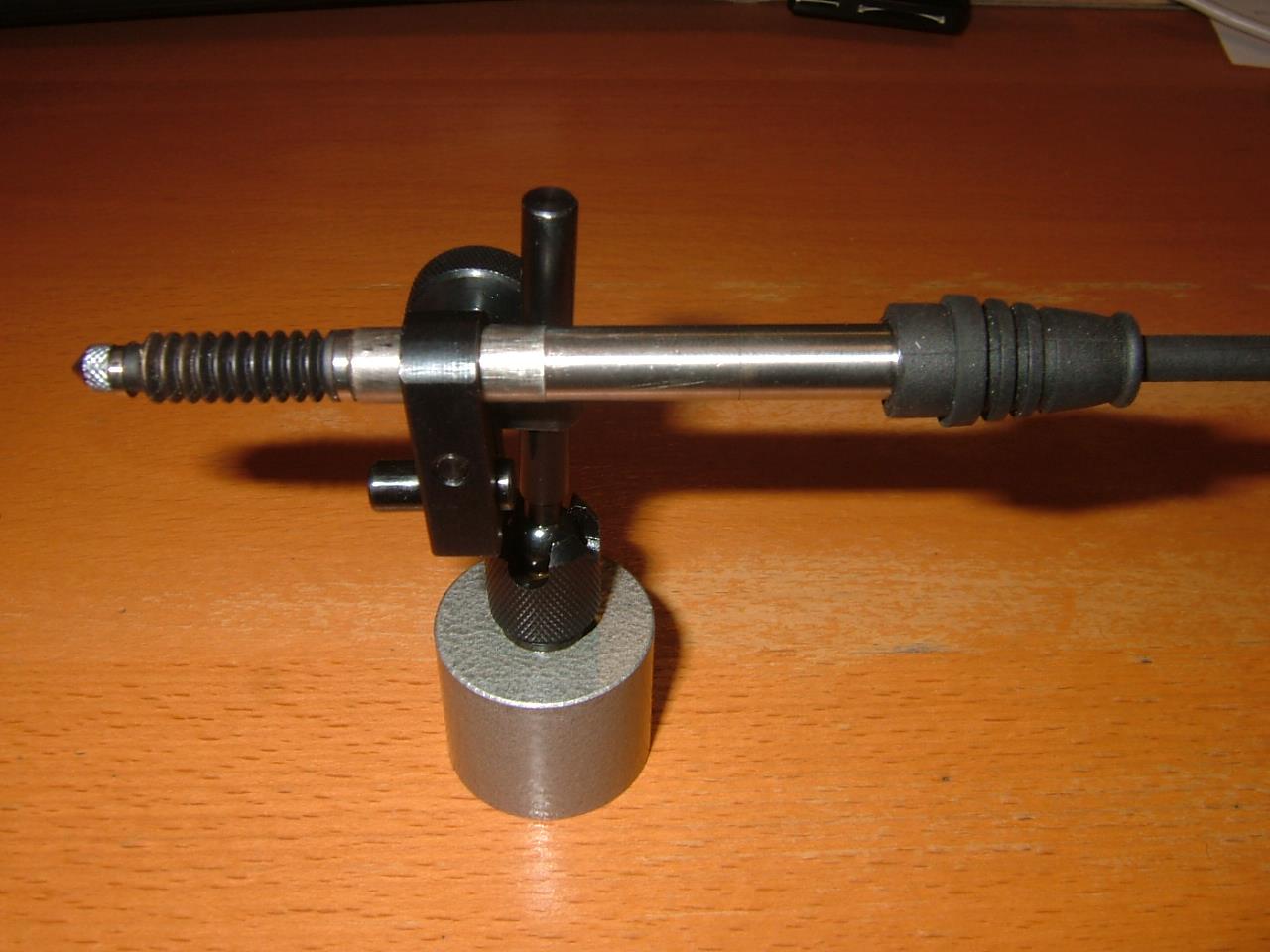

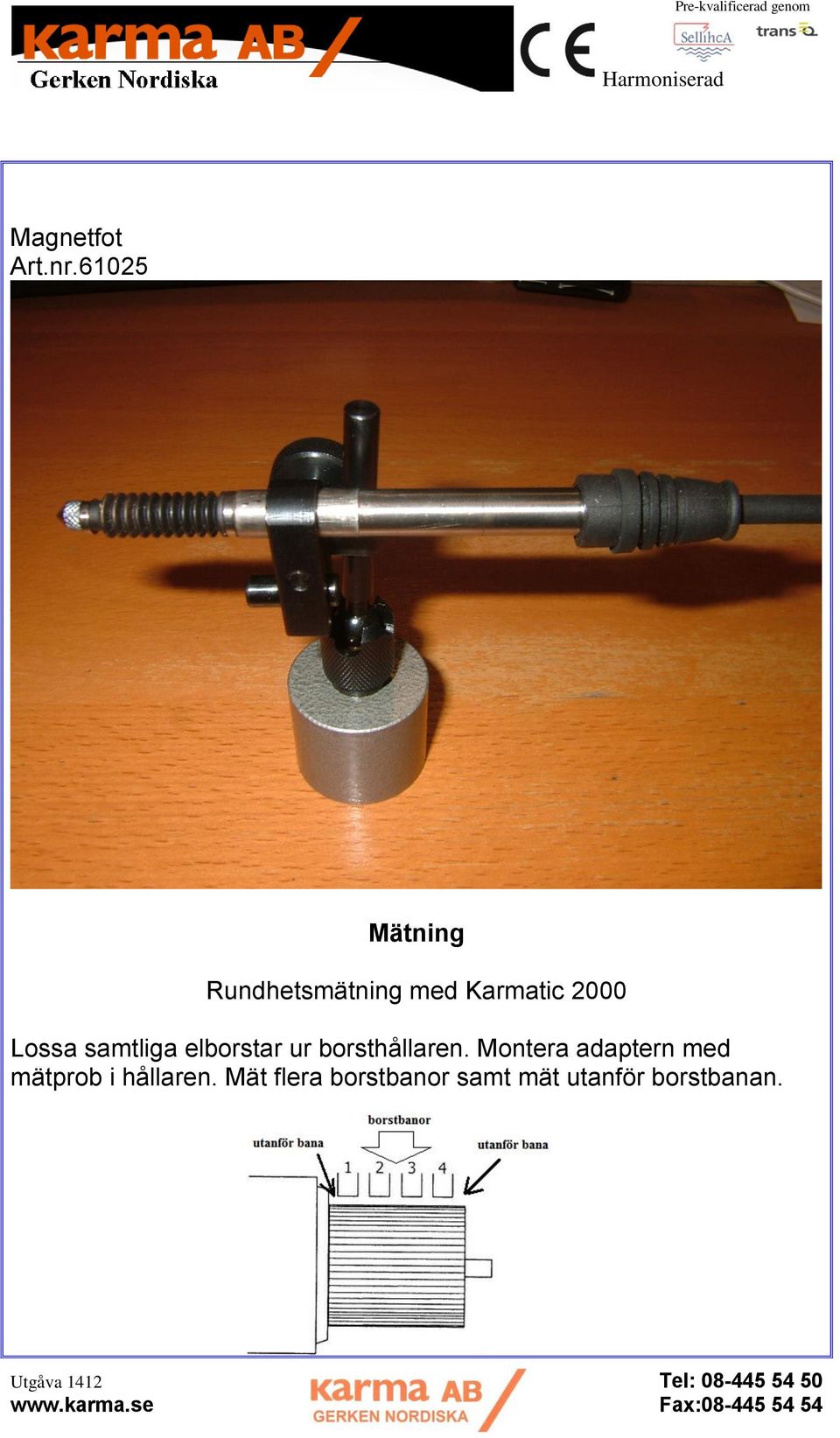

4 Magnetfot Art.nr Mätning Rundhetsmätning med Karmatic 2000 Lossa samtliga elborstar ur borsthållaren. Montera adaptern med mätprob i hållaren. Mät flera borstbanor samt mät utanför borstbanan.

5 1. Välj rätt mätprobspets med hänsyn till isolationsavståndet mellan lamellerna. Den koniska (90º) utbytbara mätspetsen som följer med klarar 0,5-2mm isolationsavstånd Det finns andra mätspetsar för olika isolationsavstånd mellan lamellerna. Rådgör med oss för val av mätspets

6 2a. Montera mätproben i adapter för hållaren. Dra åt försiktigt. Välj adapter som passar i borsthållaren. (Tillbehör) 2b. Eller montera mätproben i specialadapter för mätning utanför borstbanan. (Tillbehör)

7 3. Se till att batterienheten är laddad eller anslut till 230 V AC. Starta upp mätenheten och nollställ med RESET knappen. 4. Montera adaptern i borsthållaren och justera tills displayen visar ca 3 mm.

8 5. Starta upp datorn 6. Nollställ displayen med RESET, när mätspetsen är på indikerad lamell

9 7. Öppna skrivbordet genom att klicka på skrivbords-ikonen. 8. Öppna mätprogrammet, Karmatic SE eller EN

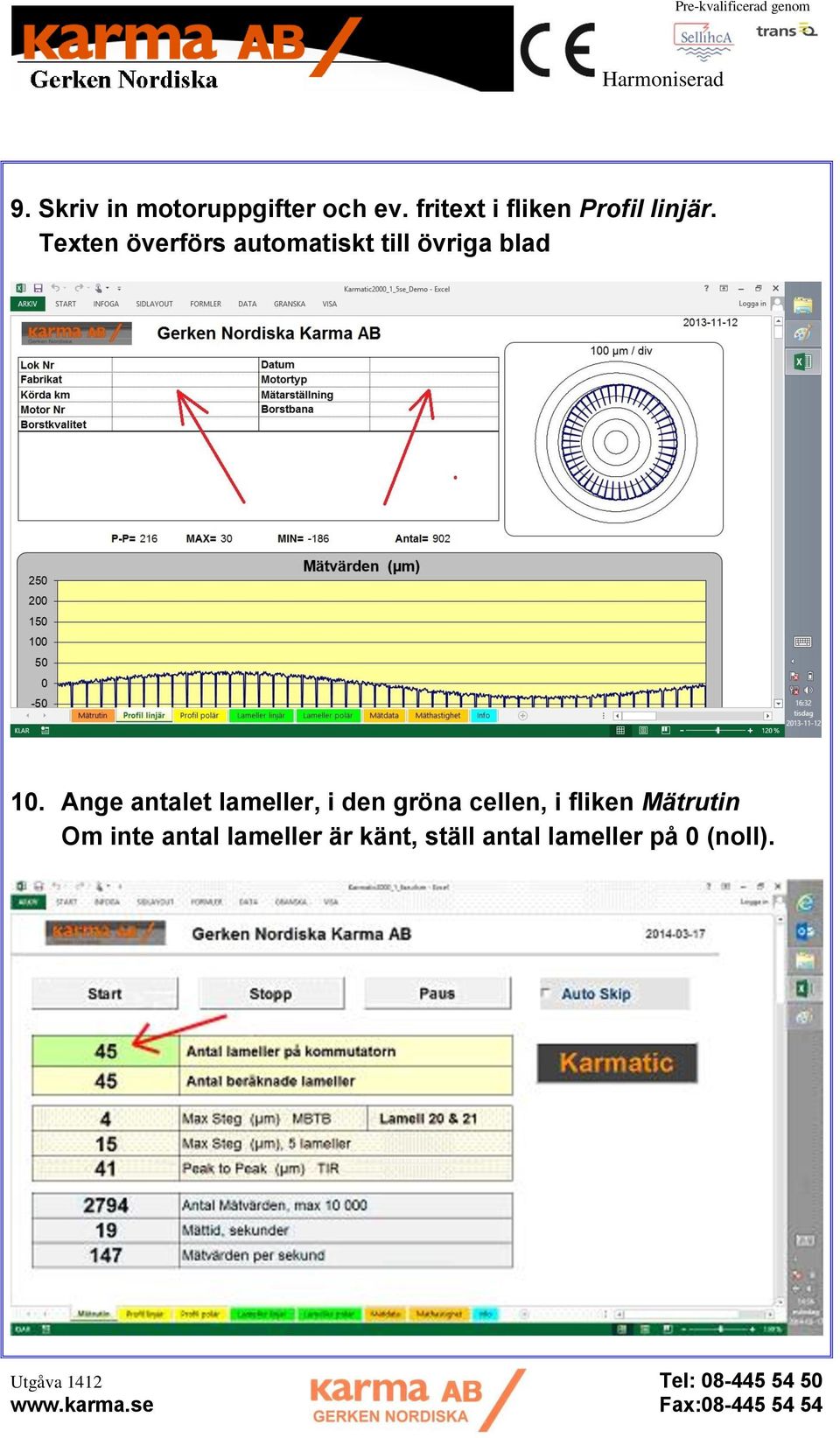

10 9. Skriv in motoruppgifter och ev. fritext i fliken Profil linjär. Texten överförs automatiskt till övriga blad 10. Ange antalet lameller, i den gröna cellen, i fliken Mätrutin Om inte antal lameller är känt, ställ antal lameller på 0 (noll).

11 11. Märk upp startlamell med färgpenna på kommutatorn, så du ser var du börjar och slutar mätningen, 360º 12. Starta mätningen, klicka på Start

12 13. Radera alla mätdata? Om föregående mätning ej är sparad tryck på Avbryt och spara den senaste mätningen. Tryck på OK för att starta mätningen. Den tidigare mätningen raderas. 14. När rotorn roterar så visas antalet beräknade lameller samt antalet mätpunkter.

13 15a. Rotera rotorn långsamt tills antalet beräknade lameller blir samma som antalet lameller på kommutatorn 15b. Vid 0 lameller inställt, rotera rotorn ett varv, 360º så långsamt det går, max mätpunkter och stoppa mätningen vid indikerad lamell.

14 16. Titta på fliken Lameller linjär så att det stämmer med antalet lameller på kommutatorn, detta säkerställer att vi fått med hela kommutatorn. 17. Gå till Arkiv och spara mätningen. Om den sparas i en annan mapp än D:\Karmatic, se information under fliken Info.

15 18. Autoskip och Paus kan användas vid ojämn rotation av rotor eller längre tid än 70 sek för att rotera rotorn 360º, se information under fliken Info. 19. Vid risk för vibrationer vid start och stopp: Rotera rotorn innan mätningen startas och låt rotorn forsätta efter stopp av mätningen När strecket på kommutatorn passerar mätproben eller indikerad lamell, starta mätningen och stoppa sedan mätningen när mätproben eller indikeringen passeras efter 360º. Detta för att undvika mätbrus och vibrationer som annars kan påverka mätresultatet. Tekniska frågor Thomas Rapp Berndt Lingqvist Programfrågor Peter Roop

16 Kort beskrivning av funktionerna i Karmatic finns i Info-fliken Mätrutin Antalet lameller (1-1000) kan anges i den gröna cellen. Mätningen avslutas automatiskt när detta värde är uppnått. Antalet beräknade lameller visas i cellen nedanför. Om värdet i den gröna cellen är tomt eller 0, fortsätter mätningen tills man klickar på Stopp. Denna mod används när mätobjektet saknar lameller, dvs inte är en kommutator. Max Steg ( m) MBTB Lamell n & n: Största steget mellan två närliggande lameller, samt numret på dessa två lameller Max Steg ( m), 5 lameller: Största steget inom fem lameller i följd. Peak to Peak ( m) TIR: Skillnaden mellan största- och minsta mätvärde. Antal mätvärden, max 10000: Antal mätvärden som har registrerats. Mättid, sekunder: Total mättid, inklusive eventuella pauser. Mätvärden per sekund: Mätfrekvens, dvs antal mätpunkter dividerat med mättiden. Auto Skip Vid detta alternativ kontrolleras om nästa mätvärde på lamellen är mindre än eller lika med det tidigare. I så fall hoppas värdet över. Detta innebär att färre mätvärden behöver lagras. Auto Skip används lämpligen om man befarar att mättiden av en kommutator blir så lång att maximalt antal mätvärden annars kommer att överskridas. Start Startar en ny mätning. Innan de gamla mätvärdena raderas, ges en möjlighet att avbryta och spara den tidigare mätningen. Placera mätspetsen på en lamell och nollställ (Reset) mätinstrumentet (LT30), tryck på Start. När den tidigare mätningen har raderats hörs ett "pip", därefter startar mätningen automatiskt. Om antalet lameller inte har angetts i det gröna fältet: Tryck på Stopp när kommutatorn vridits ett helt varv till samma lamell som mätningen startades på. Ett "pip" hörs och mätningen är klar. Om antalet lameller på kommutatorn har angetts, avslutas mätningen automatiskt när samtliga lameller har beräknats. Stopp Klicka på Stopp när mätningen är klar. Mätvärdena lagras i bladet Mätdata. Därefter beräknas Antal mätpunkter, Min värde, Max värde och P-P värde för både profilen (Profil linjär) och lamellerna (Lameller linjär). Alla diagram uppdateras. Efter Max antal (10000) mätpunkter genereras ett Stopp automatiskt. Paus Profil linjär Diagram Ett tillfälligt stopp kan göras under pågående mätning genom att trycka på Paus. Tryck på OK för att fortsätta mätningen. Detta blad är anpassat för utskrift av mätdata. Här anges företag och data för mätobjektet samt eventuella kommentarer. Informationen som anges här, kopieras automatiskt till övriga blad. Diagrammens axlar är justerade till de aktuella mätvärdena. Min värde, Max värde och P-P värde är beräknade på diagrammets värden och är således inte ett mått på kommutatorns rundhet, eftersom diagrammet även innefattar värden tagna på isoleringen mellan lamellerna. (Se bladet Lameller linjär.)

17 En större variant av Polärdiagrammet finns i bladet Profil polär. Profil polär En större variant av det polärdiagram som visas i bladet Profil linjär. Kommentarer överförs inte till detta blad. Lameller linjär Detta blad är anpassat för utskrift av mätresultatet för lamellerna. Diagram Diagrammens axlar är justerade till de skapade lamellvärdena. Min värde, Max värde och P-P värde är beräknade på diagrammets värden, där minvärdet är korrigerat för den markering som visas mellan lamellerna. Max Steg, är den största skillnaden mellan två närliggande lameller. En större variant av Polärdiagrammet finns i bladet Lameller polär. Lameller polär Mätdata En större variant av det polärdiagram som visas i bladet Lameller linjär. Kommentarer överförs inte till detta blad. Varning!!!! Kolumn A Kolumn B Kolumn C Detta blad kan innehålla rader. Var observant på detta vid eventuell utskrift, annars kan upp till 130 sidor skickas till skrivaren. Mätvärden för varje mätpunkt i m. Beräknade värden för lamellerna i m. Värden för Lamell diagrammets X-skala Mäthastighet Detta blad innehåller en tabell som beräknar min- och max-tid för mätningen. Max-tiden begränsas av max antal mätvärden som kan lagras. Min-tiden begränsas av mätutrustningens maximala mätfrekvens. Hastigheten får inte vara högre än att minst en (1) mätpunkt hamnar i isoleringen, gapet, mellan lamellerna. Kontrollera mäthastigheten, mätpunkter per sekund, för aktuell dator, genom att göra en mätning med mätutrustningen ansluten till datorn. Mättiden bör vara minst 10 sek och det är inte nödvändigt att montera givaren på motorn. Efter avslutad mätning visas mäthastigheten i Mätrutin-bladet. För in detta värde i det gröna fältet (B5). Tabellen visar då den längsta tid som får åtgå för att vrida motorn ett varv, gula fältet. Den kortaste tiden avläses i tabellen för olika kombinationer av diametrar och gap. Övrigt Mappen D:\Karmatic är konfigurerad som en betrodd mapp. Filer som lagras i denna mapp kan öppnas direkt, utan att säkerhetsvarning behöver kvitteras. Version: Karmatic se Windows 8, Excel 2013 Serieport: Com1, 38400, N, 8, 1

18 1. Starta Analyzer på skribordet Karmatic Analyzer

19 2. Importera filer till Analyzer 3. Spara ev. gammal analys, annars tryck OK.

20 4. Importera max 5 Karmatic-filer till Analyzer

21 5. Analyzer polär

22 Kort beskrivning av funktionerna i Analyzer finns i Info-fliken Linjär Importera KarmaticFiler Lamellerna presenteras i ett linjärt diagram. Högst 5 st Karmatic mätdata-filer kan importeras. Karmatic-filer som är skapade i Svensk, Engelsk och Fransk språkversion av Karmatic kan importeras. Samtliga filer måste finnas lagrade i samma mapp. Aktivera Offset X-offsetvärdet motsvarar det antal lameller som motsvarande kurva skall förskjutas åt vänster. Ange X-offsetvärdet i X-kolumnen till höger om respektive fil-namn. Offsetvärdet måste vara mindre än antalet lameller på kommutatorn. Y-offsetvärdet förskjuter kurvorna vertikalt. I Y-kolumnen till höger om motsvarande kurva, anges offsetvärdet ( m) som kurvan skall förskjutas. Positiva eller negativa värden kan anges. Om någon del av kurvan överskrider diagrammets max-värden, ändras skalan automatiskt. Alla offsetvärden är absoluta, dvs de beräknas alltid relativt den ursprungliga kurvan. Nollställ all offset Samtliga offsetvärden nollställs och kurvorna presenteras i sin ursprungliga form. Stäng importerade Karmatic-filer Om detta alternativ är markerat, stängs arbetsböckerna när importeringen av data är klar. Avmarkeras alternativet, lämnas arbetsböckerna öppna, för snabb åtkomst till original-data. Polär Lamellerna presenteras i ett polärt diagram. KarmaticFiler I kolumnerna A - E, visas de värden som motsvarar de diagram som presenteras, dvs inklusive aktuell offset. Ursprungliga värden visas i kolumnerna H - L. Varning! Var försiktig vid utskrift av detta blad. Det kan innehålla rader, som motsvarar ca: 200 A4-sidor. Karmatic Analyser Version 1.4se
