EasyTherm PLASMA OCH GASSKÄRNING: PRODUKTIV, PRAKTISK, PRECIS

Transkript

1 EasyTherm PLASMA OCH GASSKÄRNING: PRODUKTIV, PRAKTISK, PRECIS

2 Maskinstommen Portalkonstruktion: Säkerställer såväl precision som tillförlitlighet. Original från Messer Två långa boggievagnar, löpande på längsgående kraftig och precisionsbearbetad räls: Ger en varaktig hög precision. Utrustad med högpresterande drivningar: Höghastighetspositionering och konturhastigheter kräver inget underhåll. Maskinportal med förstyvande och patenterad fackverkskonstruktion: Låg vikt och absolut vridstyvhet med unik värmebortledningsförmåga. Låg profil med tvärgående kabelslangsläpkedja: Förhindrar oönskad maskinoscillering vid passering av skarpa hörn och höga hastigheter. Automatisk förslitningskompensation på drivhjulens kugghjulsingrepp: Ökar skärkvaliten och minskar kraven på service. Parkeringsutrymme ovanför boggievagnarna för brännaraggregat: Optimerar användningen av tillgänglig arbetsbredd. Kabelslangsläpkedjor ger effektiv transport av kabel och slangar TL 300 brännaraggregat utrustat med PLASMA SET CONTROL Högeffektivt drivsystem för hastigheter upp till 35 mm/min Drivsystem Digital växelströmsteknik: Tillåter hastigheter upp till 35 mm/min. Tvärgående precisionsslipade styrlinjaler Extra brett avstånd mellan de parallella styrlinjalerna: Ger stabilitet och precision även vid tunga brännaraggregat. Gasdistributionssystem Elektroniskt kontrollerat ventilblocksystem: Balanserat gasflöde till varje brännare, även vid användning av stora gasflöden. Patenterad hålslagnings utrustning Lochmatic : För säker hålslagning av plåtar upp till 130 mm tjocka.

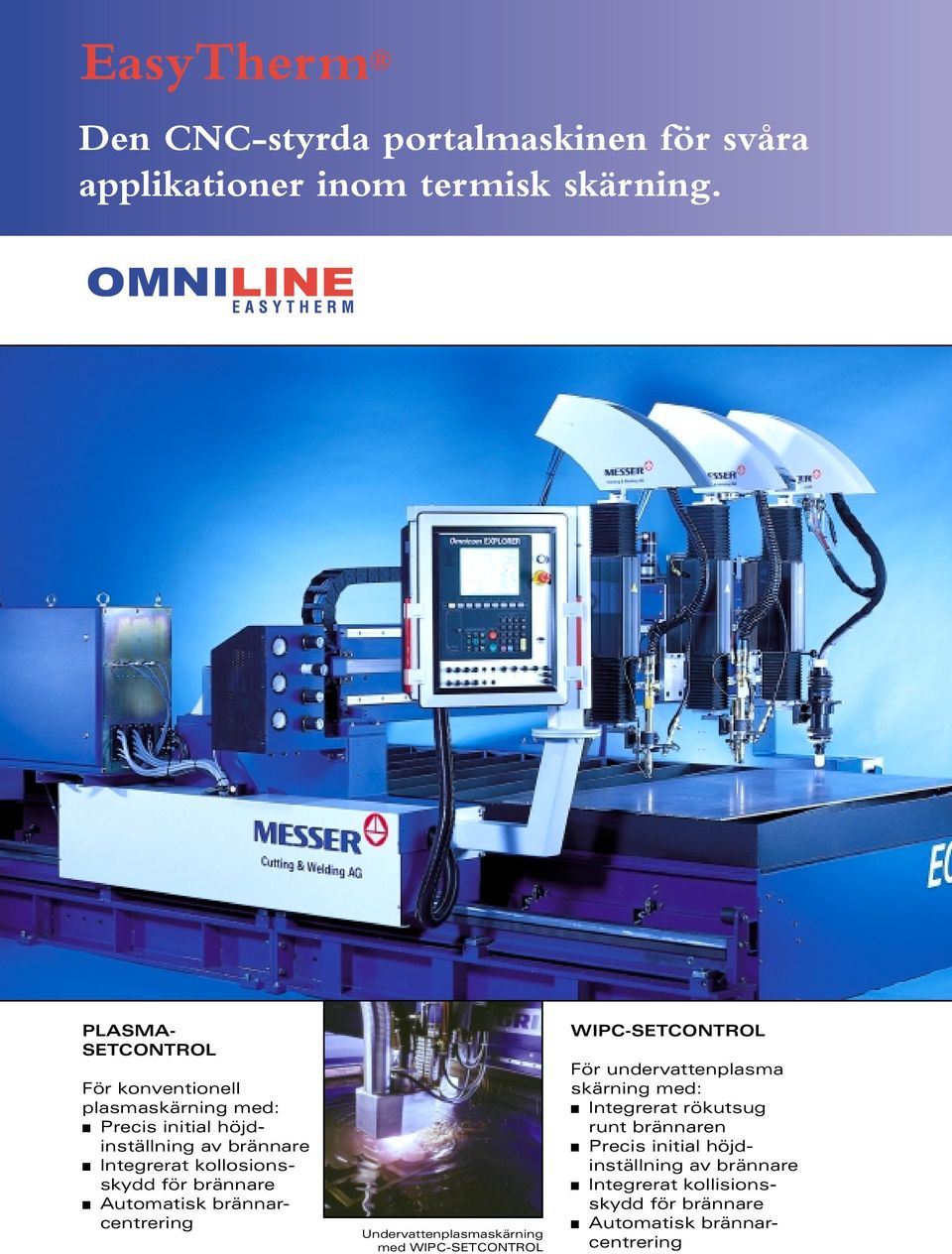

3 EasyTherm Den CNC-styrda portalmaskinen för svåra applikationer inom termisk skärning. PLASMA- SETCONTROL För konventionell plasmaskärning med: Precis initial höjdinställning av brännare Integrerat kollosionsskydd för brännare Automatisk brännarcentrering Undervattenplasmaskärning med WIPC-SETCONTROL WIPC-SETCONTROL För undervattenplasma skärning med: Integrerat rökutsug runt brännaren Precis initial höjdinställning av brännare Integrerat kollisionsskydd för brännare Automatisk brännarcentrering

4 TL170 brännaraggregat utrustad med brännare med invändig tändning och SENSOMAT PAN (kapacitiv höjdkontroll) Brännaraggregat Aggregat TL170/300 med höjdkontroll för olika brännare och verktyg: Precisionsslipade linjära styrlinjaler: Vibrationsfri, precis verktygspositionering. Kollisionsskydd: Förhindrar skador på brännare och märkutrustning. Skydd enligt IP54: Skyddade mot partiklar, smuts och vatten för lång livslängd. SENSOMAT höjdkontroll: Ger en noggrann och konstant höjddistans. TL170 och TL 300 brännaraggregat: Servicerobusta. TL170 har 170 mm höjd-reglerområde och TL300 har 300 mm område. Trebrännaraggregat för fasskärning och svetsfogsberedning Brännare med intern tändning och SENSOMAT PAN (kapacitiv höjdkontroll) EasyTherm för högprestationsskärning och märkningsoperationer Pulvermärkning Pulvermärkningsbrännaren producerar en outplånlig linje som kan varieras från 0,6 till 1,0 mm bredd. Kan översvetsas och övermålas utan problem. Körnarmärkning Verktyg med högfrekvens-körnare producerar vid höga hastigheter märkning med siffror/ bokstäver alt märken för borrning eller bockning. Plasmamärkning Utrustning för plasmamärkning producerar precisa och tillförlitliga linjer med en bredd av 0,8 2,0 mm. Märkning av 2,0 mm breda linjer med plasma

5 CNC-styrning OmniCom EXPLORER PC-baserad CNC-kontroll med MS Windows operativsystem: Fördelen med 100 år av Messers erfarenhet inom avancerad termisk skärning: Ett helt integrerat system med alla teknologiska funktioner. Väl genomtänkta operatörsmenyer: Minskar inmatningsfel och ökar säkerheten. Klar, intuitiv och enkelatt använda. Alla relevanta parametrar är lätt tillgängliga: Optimerar produktiviteten med enkel delprogramhantering, överföring och editering i antingen ESSI eller EIA. DNC interface: För överföring av program från en programmeringsstation (PC) via seriell anslutning (eller nätverk som option). PC med färgskärm: Lätt identifikation av skärlinjer och maskinrörelser. Figurredigerare: Grafisk deleditering, som direkt på skärmen visar inläggning och förändring av delprogram. OMNIWIN mjukvara för programmering offline -ger optimal effektivitet: 32-bit version med en mångfald av standard och användardefinierade makron. Kopplad med databanker för komponent-, kund- och orderadministration ökar effektiviteten med produkttionsplaneringen. OmniCom EXPLORER : Kulmen på 100 år av Messers efarenhet av termisk skärning

6 Viktiga måttuppgifter i mm E D F EasyTherm A Arbetsbredd* B Löpbanebredd C Totalbredd D Längd E Höjd F Löpbanehöjd * Detta är arbetsbredden med 1 brännaraggeregat. Ytterliggare aggregat minskar arbetsbredden motsvarande. A B C N o. 0, Beskrivningar, tekniska data och illustrationer i detta dokument är endast avsett som vägledning och är icke bindande. Tillverkaren förbehåller sig rätten att göra produktförändringar utan föregående meddelande. Messer Cutting & Welding AG 2000 =Registrerat varumärke Cutting Systems Otto-Hahn-Straße 2-4, D Groß-Umstadt Tel.( ) Fax( ) european.sales@mg-cw.de Internet:
