1 Anvisningar för ytterbelysning Lomma kommun Bilaga GP

2 Innehållsförteckning 1. Allmänt 2. Planering och projektering 3. Elsystem 4. Armaturer och ljuskällor 5. Märkning 6. Dokumentation Framtagen av: Lars- Olof Jönsson, Ramböll Ola Åkesson, Gatu- och parkenheten, Lomma kommun Josefine Rehn, Gatu- och parkenheten, Lomma kommun Granskad av: Staffan Åkerlund, Kraftringen Patrik Lindgren, Kraftringen 2(12)

3 1. Allmänt 1.1 Kontaktpersoner Belysningsansvarig Drift- och underhållsentreprenör Dokumentationsansvarig Karolina Jensen, Lomma kommun Kraftringen service AB Karolina Jensen, Lomma kommun 1.2 Hänvisningar - Trafikverkets publikation 2012:179 Krav för vägar och gators utformning (VGU), kapitel 8 Väg- och gatubelysning. - Gällande elinstallationsregler SS utgåva 2. - Tillämpliga EBR-konstruktioner och byggmetoder. System för rationell planering, byggnation och underhåll av eldistributionsanläggningar 0,4 145 kv - Gällande Elsäkerhetsanvisningar (ESA), utgivna av Svensk Energi. - Normbeskrivning för mark och VA-anläggningar 1.3 Kraftleverantör Nätägare i entreprenadområdet är Kraftringen nät och E. ON. Elnätägare levererar kraft vid spänning 400V, 50Hz. Arbete på ledningsnät får inte ske utan tillstånd från nätägaren. Gränsdragning mot annan anläggningsdel Gräns mot elnätbolagets servisledningar är anslutningspunkten i belysningscentralen för gatubelysningen. Entreprenörens ansvar börjar efter inkommande servis i belysningscentralen och gäller därefter belysningsanläggningens alla delar med följande undantag; - Gräns mot Trafikverkets anläggningsdelar är efter säkring i stolpe. - Gräns mot kollektivtrafikens väderskydd- och reklamskyltsbelysning är i anslutningspunkten för matande lednings matande ände. 2. Planering och projektering 2.1 Planering Inför planering och projektering gäller i första hand direkta instruktioner från belysningsansvarig samt detta dokument. För dimensionering och utformning fäller i andra hand rekommendationer enligt Trafikverkets publikation krav för vägar och gators utformning (VGU), kapitel 8 Väg- och gatubelysning. Inom kommunen gäller generellt 4-ledare system (TN-C) huvudledningsnät för offentlig belysning. För övergångsställen ska normalt förstärkt belysning projekteras. Vid projektering ska hänsyn tas till eventuell bländning för närliggande fastigheter. Jordkabelnät för belysning ska vid planering eftersträvas med framtida omkopplingsmöjligheter (sektionering). Bortsektionerad kabel ska vara frånkopplad och isolerad med plint i båda ändar. Skarv mellan tre-fas och enfaskabel får inte utföras, så ej heller avgreningsskarv. I havsnära områden ska stor hänsyn tas till val av armatur, placering och klassning. Korrosionsskydd ska ha en hög korrovisitetsklass som är väl anpassad för rådande miljö. Kopplingsutrustningar ska placeras så att risken för översvämning i dessa minimeras. 3(12)

4 2.2 Bygghandling Utöver angivna kvaliteter enligt 2.1 Planering, ska bygghandlingar detaljerat specificera placering, materialval med eventuella tillbehör, funktioner och inställningar av alla arbeten med belysningsanläggningen, såsom kanalisation, fundament, stolpe, armatur, ledningar, koppling, säkring, märkning, provning, dokumentation m.m. Framtagna handlingar ska granskas och godkännas av belysningsansvarig innan utskick av förfrågningsunderlag eller arbetets påbörjande. Entreprenören ska överlämna drifthandling på sin projekterade anläggning till beställaren. Innan arbeten påbörjas ska denna handling vara godkänd av beställaren. 2.3 Befintlig belysningsanläggning Underlag för befintlig belysningsanläggning inhämtas från Drift- och underhållsentreprenören. Uppgifter om andra befintliga ledningar sker via Ledningskollen. För frågor eller utsättning rörande VA, ska kommunens VA-enhet kontaktas. 2.4 Markarbeten Miljöbetingelser Omhändertagande av schaktmassor, överskottsmassor eller motsvarande ska ombesörjas av entreprenören, i enlighet med entreprenörens miljöplan. Transporter, tippavgifter m.m. bekostas av entreprenören. Kasserade ljuskällor ska omhändertas och hanteras på ett säkert sätt. Destruktion ska ske på godkänd destruktionsanläggning. Ljuskällor som innehåller kvicksilver ska hanteras enligt förordningen om farligt avfall (SFS 1996:971). Entreprenören ska kunna överlämna dokumentation på hantering av massor, tippkvitton och destruktion. Tillstånd För att få förlägga ledningar på allmän platsmark krävs ett ledningsrättsavtal som tecknas med kommunens exploateringsenhet. För grävarbeten på allmän platsmark erfordras tillstånd från Lomma kommun. Grävtillstånd ska sökas av ledningsägaren. Till ansökan ska tydliga kartor av arbetets omfattning bifogas. För upplåtelse av allmän platsmark för t.ex. byggbodar, container eller materialupplag krävs ett tillstånd från Polisen. Information om grävansökningar och upplåtelse av allmän platsmark finns på kommunens hemsida, Samförläggning Vid om- eller nybyggnad av belysningsanläggningar ska samförläggning ske med andra ledningsägare om möjligt. Skyddsrör Jordkabel ska förläggas i skyddsrör (EBR KJ 41:09) i hela sin längd med flexböj / rakböj (av SRN klass) in i fundament. Införing av skyddsrör i fundament ska vara beständig efter påfyllnad. Tomrör förses med dragtråd. Skyddsrör förläggs för ledningar mellan belysningsstolpar, för ledningar från kabelskåp till belysningsstolpar och för servisledningar till kabelskåp. Rör för ledningar med area upp till 16 kvmm ska ha diameter 50 mm, för ledningar därutöver ska rör ha en diameter på 110 mm. Max en kabel/ 50 mm rör samt max tre kablar/110 mm rör. Rör ska vara böjliga med slät insida, halogenfria. Rör för kraftledning ska vara gul. 4(12)

5 Fundament Fundament för belysningsstolpe ska sättas med 50 mm visning ovan färdig mark, om inget annat anges. Kabelintag ska orienteras längs vägens riktning. 3. Elsystem 3.1 Kopplingar i gatubelysningsnät Anslutning och drifttagning av nya anläggningsdelar ska utföras enligt ESA samt föregås av samordning och anvisning från drift- och underhållsentreprenör. Innan spänningssättning ska entreprenören genomföra kontroll före idrifttagning enligt starkströmsföreskrifterna. Här ska kontroll av PE-ledares kontinuitet, isolationsprovning mellan ledare och kontroll av villkor för automatisk frånkoppling (utlösningsvillkor) ske. 3.2 Kablar Kablar ska förläggas enligt gällande EBR. Kabelförläggning intill fundament får inte ske innan fundament är satt (välpackat) och återfyllning är utförd till den nivå kabeln ska läggas på. Kablar får ej skarvas vid nyförläggning. Vid tillfälle då detta utförs gäller: - Skarvar och avgreningar för kraftkabel med märkspänning 0,6/1kV ska uppfylla kraven enligt SS-EN Skarvmaterial ska vara av typ krymp. - Skarv ska utföras rak med minst 0,5m rak kabel på varje sida om skarven. Ledningar i mark till belysningsstolpar ska utgöras av SE-N1XE-U med arean 4G10 eller 4G16. Det förekommer även delar med 5-ledarsystem. Ledningar till armaturer i stolpar ska vara av typen EXQ 3G1,5 och ha 0,5 m extra längd för att underlätta vid armaturbyte. Kabel mellan plint och säkring ska vara av typen RQ10mm 2. Tillfälligt löskopplad ledning eller kabel ska ändisoleras parvis. Ledningar till övriga objekt som ska belysas exempelvis infotavlor ska utgöras av EXQJ 3x2,5/2,5. Ledningen avsäkras i belysningsstolpe med extra säkring. 5(12)

6 3.3 Sektionering Sektionering av gatubelysningsanläggning utgörs av en kabel som förläggs mellan stolpar och skåp som frånkopplas, ändisoleras med u-båt och viks undan. Sektionering av kabelslinga ska kunna återanslutas som reservmatning vid fel eller när arbete pågår i anläggningen. Sektionering ska märkas ut på underlag. 3.4 Belysningscentraler I havsnära områden ska belysningscentraler ha förhöjt korrosionsskydd. Korrosionsskydd ska ha en hög korrovisitetsklass som är väl anpassad för rådande miljö. Styrning Belysningscentral ska styras via TelliQ TQ278-enhet och vara sammanbundet med kommunens styrsystem. Till TelliQ TQ278-enheten ska även en elmätare, EM 24 inkopplas. Entreprenör ska sköta anslutning, inkoppling och registrering hos TelliQ så att en full fungerande anläggning erhålls. Senaste versionen av TelliQ TQ278 ska erhållas. Skåp Låga skåp, ca 1000 mm ska eftersträvas. Reservplats Det ska finans 1 st 3-fas grupp 16A i reserv före styrning sam 1 st 3fas grupp 20A i reserv efter styrning samt 30 % reservplats. Abonnemang Belysningscentraler ska ha ett eget abonnemang. Nya abonnemang inom Kraftringens nätområde ska märkas med kundnummer och referensnummer Entreprenör ska lämna en föranmälan för elservis till nätbolag. Fördelningssystem av elkraft ska utföras som TN-S (4-ledarsystem) Elcentraler med styrutrustning ska placeras i kabelskåp. 3.5 Stolpar Alla nya stolpar ska uppfylla kraven i SS-EN Stolpar ska vara av Svensk standard om inget annat anges. Belysningsstolpe av metall ska jordas i stolpcentral med 50 % av matarkabelns area. För kabel under 10mm 2 ska jordning ske med minst samma area. Utformning, typ och kulör ska vara likvärdig ersättande element eller enligt anvisningar från Lomma kommun. Stolpar ska stå i lod. Armar, armaturer samt armaturinställningar justeras för ljusutbredning längs avsedd yta. 6(12)

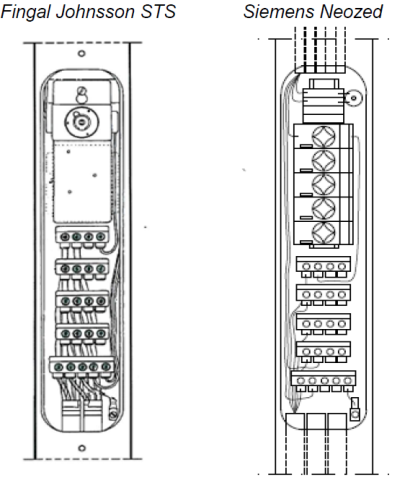

7 Vid gång- och cykelvägar och parker ska ej målade stolpar förses med förstärkt korrosionsskydd nertill med 0,5 m ovan fundament. 3.6 Stolplucka Luckskruvar på stålstolpar och aluminiumstolpar ska smörjas med kopparpasta och vara säkerhetsskruv typ TORX (pin) m6x16 syrafast. Stolpar ska vara utförda så att centrum på stolpluckan hamnar 1200 mm ovan mark. För raka stolpar utan arm och stolpar med lös arm ska inspektionsluckan riktas enligt följande: - Vid separerad gång- och cykelbana mot gång- och cykelbanan. - Vid väg med dimensionerad hastighet 50 km/h mot körbanan - Vid väg med dimensionerad hastighet > 50 km/h riktas luckan så att montör vid inspektion har god uppsikt över mötande trafik i körfält närmast stolpen. Luckan får ej riktas så att montör står med ryggen mot mötande trafik. 3.7 Stolpinsats Stolpinsats ska vara beröringsskyddad och räknas som stolpcentral. Stolpinsats ska vara av typen Fingal Jonsson 6A plast E Vissa utländska stolpar kan ha liten stolplucka eller utrymme, där man istället kan använda NEOZED säkringar. Antal säkringar bestäms efter behovet. Kopplingsplintar ska monteras horisontellt med skruvarna riktade ut mot stolpluckan så att vatten ej kan rinna på skruvarna. Markarmaturer avsäkras med egen säkring, 6A i respektive stolpe. Varje armatur för belysning ska säkras av i stolpcentralen. I fasplint ansluts endast en ledare per anslutning. I PEN-plint får, vid utrymmesbrist, neutralledare och skyddsledare för samma armatur anslutas i samma anslutning. 7(12)

8 Skyddsledare för huvudledning kopplas alltid endast en per anslutning. Vid fler huvudledningar kan plint med flera anslutningar användas. Om armaturer med skyddsklass II ansluts med treledare, ska skyddsjord anslutas på plint i stolpcentral. Radplintars öppningar ska vara vända nedåt. Installationen ska vara lätt överblickbar och ordnat uppifrån och ner L1, L2, L3, PEN i centralutrymme. 4. Armaturer och ljuskällor 4.1 Armatur Val av armatur sker i samråd med Lomma kommun, alternativt likvärdigt ersättande element där enstaka armaturer byts ut. Armaturer för vägbelysning ska som standard ha planglas och vara bestyckade med NaH, keramisk metallhalogen eller LED. Val av ljuskälla görs i samråd med Lomma kommun. Vid utbyte av armaturer på befintliga stolpar ska lyktledning alltid bytas. Två på varandra, följande belysningsstolpar ska inte kopplas på samma fas. Om en stolpe har två eller fler armaturer ska armaturerna kopplas till olika faser. Armatur för väg- och gatubelysning ska uppfylla kraven enligt SS-EN (12)

9 Vid förändring eller byte av ljusarmatur ska lamptypsmärke sättas på utsidan av armaturen med märket vänt mot körriktningen. 4.2 Ljuskällor Ljuskällor ska anpassas till armaturens bestyckning. Ljuskällor ska vara utförda enligt tillämplig SS-EN-norm. Följande ljuskällor ska användas Kompaktlysrör Lysrören ska vara anpassade för utomhusbruk, dvs. tända och ha fullgoda ljusegenskaper även vid låga temperaturer. Livslängd h. Högtrycksnatriumlampor Livslängd h. Metallhalogenlampor Tublampor ska vara standard, men i tätbebyggt område kan ellipsoid väljas då det föreligger risk för bländning. Metallhalogenlampa av högtryckstyp ska uppfylla kraven enligt SS-EN med tillägg A1. Livslängd h. LED LED-modul: 830 (3000 K Ra 80) Färgbeständighet: MacAdam 5 SDCM. Livslängd driver h/10 % (maximalt bortfall) 4.3 Färgtemperatur Färgtemperaturen ska som standard vara 3000 K Don Förkopplingsdon för urladdningslampor ska uppfylla kraven enligt SS-EN och SS-EN Livslängden på HF-don ska vara minst timmar med ett maximalt bortfall på 0,2 % 1000 h vilket motsvarar 10 % utfall. 5. Märkning 5.1 Gatubelysningscentraler Kabelskåp Ska vara märkt på utsidan med egendomsskylt och ID-beteckning. Data erhålls från Kraftringen. 5.2 Stolpar Belysningsstolpens läge ska anges i karta. 5.3 Armaturer och ljuskällor Armaturer ska märkas med dekalsymbol. Märkning ska utföras av varaktigt material och vara så uppfäst att den inte ofrivilligt kan falla av. Märkning ska vara UV-stabil och tåla den omkringliggande temperaturen. Placering av dekal ska ske i samråd belysningsansvarig och drift- och underhållsentreprenören. 9(12)

10 5.4 Uttag Vägguttag för tillfällig anslutning av belysningsobjekt, t.ex. för julgransbelysning ska märkas med matande centralbeteckning samt största sammanlagrade effekt. 5.5 Kablar Ledare förses med fasmärkning i stolpinstallation. Huvud- och gruppledningar ska märkas både på kabel och på gruppschema. Huvudeldning ska ha märkskylt i båda kabeländarna med ID-uppgift om motsatta ändpunkt, kabelns typ, minsta ledningsarea och smältpatrons storlek. Huvudledning ska märkas väl synligt på central med samma uppgift. Vid gruppledning ska märkskylt finnas monterad som anger ledningstyp, ledantal, ledningsare och smältpatronens storlek. 6. Dokumentation 6.1 Drift- och underhållspärmar Driftinstruktionspärmar ska överlämnas i två omgångar, en papperskopia och en digital fil på USB-minne och minst innehålla informationen på följande punkter 6.2 Underlag för relationshandlingar Entreprenören ska överlämna underlag för relationshandlingar i plan som papperskopior på bygghandling. Avvikelser under byggtiden samt vilka faser varje armatur har anslutits till ska tydligt redovisas på underlagen. Underlagen ska överlämnas till beställaren senast 14 dagar före slutbesiktning. 10(12)

11 6.3 Relationshandlingar Entreprenören ska senast vid slutbesiktningsdagen överlämna relationshandlingar i form av driftinstruktionspärmar och USB-minne. Relationshandlingar ska omfatta samtliga förändringar i belysningsanläggningen och vara tydliga i sitt utförande. Det ska även finans information om ingående produkter, produktblad för respektive objekt och skötselinstruktioner. Nya belysningsstolpar ska koordinatinmätas. Fundament, stolpar, armaturer och ljuskällor ska dokumenteras. Relationshandlingar ska innehålla; - Belysningsstolpes läge i karta - Kabelns läge. Om flertalet kablar är förlagda parallellt ska läget anges med en centrumlinje. - Placering av tomrör. - Elcentralens läge. Varje detalj i relationshandlingen ska innehålla uppgifter om; - Fundament. Fabrikat och storlek. - Stolpe. Fabrikat, typ, rördiameter eller annat infästningsmått, längd och armlängd. Om stolpen är målad eller ytbelagd ska uppgift om färgkod och glanstal uppges. - Armatur. Fabrikat, typ, kuptyp, lamptyp med fabrikatsangivelse samt armaturinfästningsvinkel och lampinställningsläge. - Ljuskälla. Typ, effekt, tub/ellipsoid och sockeltyp. För kompaktlysrör och keramisk metallhalogen och LED ska även färgtemperatur anges. - Kabeltyp. Beteckning, antalet ledare och ledarea. - Avsäkring. Typ och storlek. - Belsyningsskåp. Fabrikat, typ, antal samt typ av inkommande och utgående grupper. Kopplingsschema för centralen samt ifyllt kabelskåpskort motsvarande begärda uppgifter. Mindre förändringar på dem befintliga anläggningen ska även rapporteras med typ av åtgärd och relevant information av installerat material samt datum då det utfördes. Det ska finnas protokoll för: - Isolationsmätning - Koninuitetsprovning - Slingimpedans - Kortslutningsström - Egenkontroll 6.4 Inmätning Stolpar, fundament, schakt, kabelrör, brytningspunkter och rörändar ska redovisas digitalt. Sweref i plan RH 2000 i höjd. 11(12)

12 Hamngatan Lomma 12(12)
