1 MONTERINGSANVISNING FRIHERREN STOLPBRYGGA LIP-LAP LAITURI OY tfn Vandaparksvägen 23, FI Vanda e-post: lip-lap@lip-lap.fi

2 Välkommen som ägare till en LIP-LAP-brygga Grattis till ditt val av brygga. När du följer denna monteringsanvisning och tillverkarens övriga anvisningar har du glädje av LIP-LAP-bryggan i många år. OBS! Läs anvisningen noga innan du påbörjar monteringen av bryggan. INNEHÅLLSFÖRTECKNING 1 Allmänt 1.1 Bryggans delar 1.2 Verktyg som behövs 2 Ända 2.1 Delförteckning 2.2 Montering av stommen 2.3 Fästning av nedre stöd 2.4 Fästning av metalldelar 2.5 Montering av däckplankor 2.6 Montering av kantbrädor 3 Gångbro 3.1 Delförteckning 3.2 Montering av stommen 3.3 Fästning av nedre stöd 3.4 Fästning av metalldelar 3.5 Montering av däckplankor 3.6 Montering av kantbrädor 4 Förlängning 4.1 Delförteckning 4.2 Montering av stommen 4.3 Fästning av nedre stöd 4.4 Fästning av metalldelar 4.5 Montering av däckplankor 4.6 Montering av kantbrädor 5 Montering och ibruktagande 5.1 Fästning av element på varandra 5.2 Stolpkonstruktion 5.3 Iläggning av bryggan 5.4 Justering av bryggans höjd 6 Vinterförvaring och underhåll av bryggan

3 1 ALLMÄNT 1.1 Bryggans delar Bryggans baselement är änddäcket och gångbron. Genom att kombinera dessa delar kan du bygga olika stora bryggor och bryggor med olika form. I denna anvisning beskrivs hur du monterar och kopplar samman änddäcket och gångbron och hur den färdiga bryggan sätts på plats. 1.2 Verktyg som behövs Måttband Vinkelhake (Borrmaskin mm och 3 mm borrskär.) Skruvdragare och TX-15, TX-20- och TX-25-bits samt stjärnmejsel PZ-2 för möbler. Fast nyckel 10, 13 och 17 mm Skiftnyckel

4 2 ÄNDDÄCK 2.1 Delförteckning Kontrollera vid mottagning att bryggleveransen innehåller alla delarna som du beställt. I de vidstående tabellerna listas tillbehören för ett änddäck. Tillbehören skiljer sig från varandra beroende på om änddäcket monteras på tvären eller längden i förhållande till gångbron! På tvären Virke 38 x x x x x x 95 kantbräda 21 x 95 sned Skruvar Ramskruv Ramskruv Skruv för däckplanka Gångjärn Stolpar Flytelement mm mm mm mm mm mm 600 mm 100 mm 70 mm 50 mm 2 st. 2 st. 1 st. 4 st. 19 st. 2 st. 4 st. 4 st. 32 st. 260 st. På längden Virke 38 x x x x x x 95 kantbräda 21 x 95 sned Skruvar Ramskruv Ramskruv Skruv för däckplanka Gångjärn Stolpar Flytelement mm mm mm mm mm mm 600 mm 100 mm 70 mm 50 mm 2 st. 2 st. 3 st. 2 st. 28 st. 2 st. 4 st. 6 st. 32 st. 260 st. I varje leverans ingår vev, toleranstolk och monteringsanvisning.

5 2.2 Montering av stommen Välj en monteringsplats nära stranden där underlaget är så jämnt som möjligt. Stommen monteras uppochnedvänd, så att märkningarna på ramvirket (XXX) ligger mot marken. A Montering på tvären Förbanden skruvas med 70 mm skruvar: Tre skruvar per förband med full höjd (150/150) och två skruvar per förband med halv höjd (150/75). 1. Skruva samman änddäckets ytterram. 2. Skruva ribborna mellan ramen, jäms med dess nedre kant, fördelning från mitten till mitten 592 mm. 3. Fäst ribban med måtten 38 x 75 x mitt på elementet mellan ramvirket. Skruva fast med 70 mm skruvar på ändorna samt med 100 mm skruvar på de ställen där de underliggande ribborna korsar ribban. Kontrollera att ribborna är i rät vinkel och raka.

6 B Montering på längden Förbanden skruvas med 70 mm skruvar: Tre skruvar per förband med full höjd (150/150) och två skruvar per förband med halv höjd (150/75). 1. Skruva samman änddäckets ytterram. 2. Skruva fast ribborna mellan ramen, jäms med dess nedre kant, fördelning från mitten till mitten 973 mm. 3. Fäst ribborna med måttet 38 x 75 x 2 920; en ribba på mitten, två ribbor 550 mm från mitten till mitten (från kanten). Skruva fast med 70 mm skruvar på ändorna samt med 100 mm skruvar på de ställen där de underliggande ribborna korsar ribban. Kontrollera att ribborna är i rät vinkel och raka. 2.3 Fästning av nedre stöd Kontrollera korsmåttet och fäst de nedre stöden med måtten 21 x 95 x 600 på hörnen av elementet med 50 mm skruvar (2 st. per fästpunkt). 1. Montera tappdelarna på gångbrons gångjärn med genomföringsbultar så att bulthuvudena är utanför bryggan och muttrarna innanför stommen. Använd brickor under muttrarna. 2. Dra åt bultarna hårt.

7 2.4 Fästning av metalldelar Om bryggan har förlängningar, läs även punkterna 4 och 5. Det finns förborrade hål för bultarna på plankorna. Vänd stommen så att den ligger på flytelementen. 1. Lägg alla delar, bultar och muttrar på sina platser. 2. Kontrollera att spännanordningens stomme är i rät vinkel mot bryggstommen. 3. Dra åt delarna.

8 4. Montera tappdelarna på gångbrons gångjärn med genomföringsbultar så att bulthuvudena är utanför bryggan och muttrarna innanför stommen. Använd brickor under muttrarna. 5. Dra åt bultarna hårt. VASEN TAPPIOSA HOLKKIOSA PÄÄTYOSA KÄYNTISILTA OIKEANPUOLEINEN TAPPIOSA HOLKKIOSA VÄNSTER TAPPDEL HYLSA ÄNDDÄCK GÅNGBRO HÖGER TAPPDEL HYLSA

9 2.5 Montering av däckplankor Kontrollera stommens korsmått innan du skruvar fast däckplankorna. Däckplankorna skruvas fast på ramvirket (två skruvar per fästpunkt). Använd toleranstolk för att få jämna mellanrum mellan plankorna. 1. Lägg den första däckplankan jäms med stommens ända. 2. Mät upp platsen för nästa planka enligt bilden. 3. Skruva fast däckplankorna, med undantag av de sista 4 5 plankorna. 4. Kontrollera mellanrummen innan du fäster de sista plankorna och jämna ut dem vid behov med ögonmått. 2.6 Montering av kantbrädor 1. Montera kantbrädorna på sidorna av bryggändan så att kantbrädornas ovansida ligger jäms med däckplankorna. 2. Skruva fast kantbrädorna med 50 mm skruvar. 3. Om brädorna är för långa, kapa dem.

10 3 GÅNGBRO Delförteckning Virke 38 x mm 2 st. 38 x mm 2 st. 38 x mm 1 st. 21 x 95 sned ända nedre stöd mm 2 st. 21 x 95 sned ända nedre stöd 600 mm 4 st. 21 x 95 kantbräda mm 2 st. 21 x 95 (inkl. 1 st. nedre stöd) mm 46 st. Gångjärn 1 uppsätt ning Skruvar ramskruv 70 mm 16 st. skruv för däckplanka 50 mm 326 st. Stolpar Flytelement 3.2 Montering av stommen Stommen monteras uppochnedvänd, så att märkningarna på ramvirket (XXX) ligger mot marken. Förbanden skruvas med 70 mm skruvar: Tre skruvar per förband med full höjd (150/150) och två skruvar per förband med halv höjd (150/75). 1. Skruva samman gångbrons ytterram så att ändans kantbräda är innanför de långa kantbrädorna på bryggans sidor. 2. Skruva fast en ribba (38 x 75 x mm) mitt på ramen, jäms med ramens nedre kant.

11 3.3 Fästning av nedre stöd Fäst de nedre stöden med 50 mm skruvar. 3.4 Fästning av metalldelar Vänd stommen så att den ligger på flytelementen. Det finns förborrade hål för alla bultar. Gångbron och änddäcket kopplas samman med E-gångjärn. Se punkt Montera beslagen med genomföringsbultar så att bulthuvudena är utanför bryggan och muttrarna innanför stommen. Använd brickor under muttrarna. 2. Dra åt bultarna hårt. 3.5 Montering av däckplankor Kontrollera stommens korsmått innan du skruvar. Däckplankorna skruvas fast på samma sätt som änddäckets däckplankor. Se punkt Montering av kantbrädor Kantbrädorna skruvas fast på samma sätt som änddäckets kantbrädor. Se punkt 2.6.

12 4 FÖRLÄNGNING 4.1 Delförteckning Virke 38 x mm 2 st. 38 x mm 2 st. 38 x mm 1 st. 21 x 95 sned ända nedre mm 2 st. stöd 21 x 95 sned ända nedre 600 mm 4 st. stöd 21 x 95 kantbräda 4 350, 4 450, eller st. mm 21 x 95 (inkl. 1 st. nedre mm 46 st. stöd) Gångjärn 1 uppsätt ning Skruvar ramskruv 70 mm 16 st. skruv för däckplanka 50 mm 326 st. Stolpar Flytelement 4.2 Montering av stommen Stommen monteras på samma sätt som gångbrostommen. Se punkt Fästning av nedre stöd Fäst de nedre stöden med 50 mm skruvar. Se punkt 3.3.

13 4.4 Fästning av metalldelar Det finns förborrade hål för alla bultar. Förlängningselementen kopplas samman med förlängningsgångjärn. Förlängningsgångjärnen monteras alltid så att gaffeldelarna kommer på elementet med stolpar och tappdelarna kommer på elementet utan stolpar. I övrigt görs monteringen på samma sätt som under punkt 2.4. Se även diagrammet under punkt 5.1 över placeringen av stolpar på långa bryggor. GAFFELDEL

14 TAPPDEL 4.5 Montering av däckplankor Däckplankorna skruvas fast på samma sätt som änddäckets däckplankor. Se punkt 2.5. Montering av kantbrädor Kantbrädorna skruvas fast på samma sätt som änddäckets kantbrädor. Se punkt 2.6.

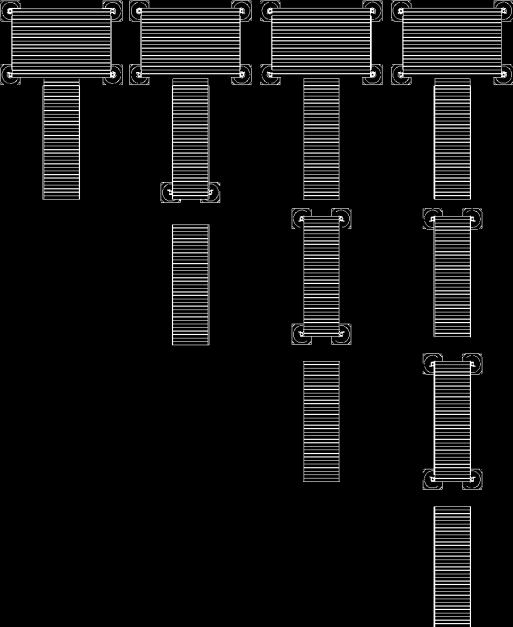

15 5 MONTERING OCH IBRUKTAGNING 5.1 Sammankoppling av element 1. Koppla samman elementen genom att lyfta tappdelarna på gaffeldelarna. Stormsäkringarna monteras på plats och låses med sprintar. 2. Fäst förlängningsgångjärnen på bryggstommen så att gaffeldelen är i stolpändan och tappdelen i den tomma ändan. 3. Kontrollera stolparnas placering på bilderna nedan. På den gångbro som börjar på stranden monteras inga stolpar. På elementet efter den första gångbron monteras fyra stolpar. Efter detta monteras två stolpar på den yttre ändan av varje förlängningselement.

16 5.2 Stolpkonstruktion Stolparna levereras förmonterade. 1. Placera stolpen i bottenplattan. Sätt den ledade plattan på plats. Lås med en M8 x 40 mm bult och nylocmutter.

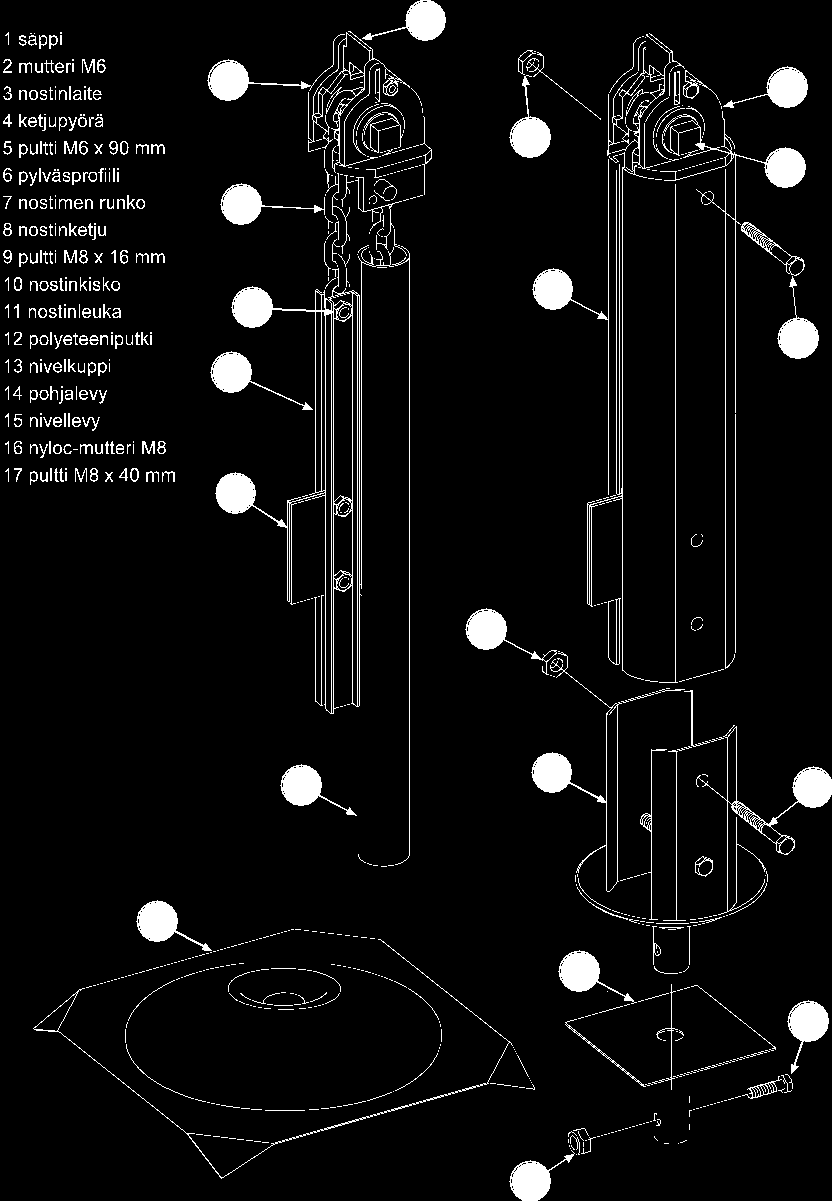

17 1. säppi 1. hasp 2. mutteri M6 2. mutter M6 3. nostinlaite 3. lyftanordning 4. ketjupyörä 4. kedjehjul 5. pultti M6 x 90 mm 5. bult M6 x 90 mm 6. pylväsprofiili 6. stolpprofil 7. nostimien runko 7. lyftanordningarnas stomme 8. nostinketju 8. lyftkedja 9. pultti M8 x 90 mm 9. bult M8 x 90 mm 10. nostinkisko 10. lyftskena 11. nostinleuka 11. lyftback 12. polyeteeniputki 12. polyetenrör 13. nivelkuppi 13. ledkopp 14. pohjalevy 14. bottenplatta 15. nivellevy 15. ledad platta 16. nyloc- mutteri M8 16. nylocmutter M8 17. pultti M8 x 40 mm 17. bult M8 x 40 mm 1.kiristinsarana 1. spännanordningens gångjärn 2. kiristinkansi 2. spännanordningens lock 3. jousisokka 4x26 mm 3. fjädersprint 4 x 26 mm 4. kiristinrunko 4. spännanordningens stomme 5.kiristinruuvi M8x spännskruv M8 x aluslevy 6. bricka 7.jousialuslevy 7. fjäderbricka 8.siipimutteri M8 8. vingmutter M8 9. suojanuppi 9. skyddskåpa Spännanordningens konstruktion

18 5.3 Iläggning av bryggan Bryggan läggs i med hjälp av flytelement. Iläggningen lyckas bäst när det är vindstilla. Bryggan lyfts på flytelementen i grunt vatten och flottas till sin plats antingen med eller utan stolpar. Om bryggan är lång och består av flera element är det bra att lägga i en del i taget. Se bilden på följande sida. Flottning i vattnet utan stolpar. 1. Flotta bryggan på plats och stöd dess strandända mot stranden. 2. Montera stolpen på spännanordningen (4) antingen från båten eller vadande i grunt vatten (vadarbyxor är bra), så att lyftbacken (5) pekar under bryggan. 3. Stäng spännanordningens lock (4) med vingmuttrarna (2), men dra inte åt dem. Dra inte åt muttrarna! 4. När stolparna är i bottnen, i rät vinkel mot bryggan, lyft lyftbacken (5) med lyftanordningen så att den vidrör undersidan på spännanordningens stomme (4). 5. Justera bryggan till önskad höjd (se punkt 5.4) och dra åt vingmuttrarna (2). 6. Ta av flytelementen (3) och lägg dem i förvaring. De behövs när bryggan tas isär och monteras. Flottning i vattnet med stolpar. 1. Sänk lyftbacken (5) till det nedre läget med lyftanordningen (1). 2. Montera stolpen på spännanordningen (4) så att lyftbacken (5) pekar under bryggan. 3. Stäng spännanordningen lock (4) och dra åt vingmuttrarna (2) så mycket att stolpen står upprätt när bryggan flottas. 4. Flotta bryggan på plats och stöd dess strandända mot stranden. 5. Lossa vingmuttrarna (2) antingen från båten eller vadande i grunt vatten (vadarbyxor är bra), så att stolparna sjunker ner till botten. 6. När stolparna är i bottnen, i rät vinkel mot bryggan, lyft lyftbacken (5) med lyftanordningen så att den vidrör undersidan på spännanordningens stomme (4). 7. Justera bryggan till önskad höjd (se punkt 5.4) och dra åt vingmuttrarna (2). 8. Ta av flytelementen (3) och lägg dem i förvaring. De behövs när bryggan tas isär och monteras. Montering av stolpar med hjälp av draglina och flytsprintar. Om du inte har tillgång till en båt och inte kan vada, kan stolparna sänkas ned med hjälp av draglina och flytsprintar enligt följande: 1. Sänk lyftbacken (5) till det nedersta läget med lyftanordningen (1). 2. Montera stolpen på spännanordningen (4) så att lyftbacken (5) pekar under bryggan. 3. Stäng spännanordningens lock (4) så att stolpen står stadigt men är rörlig i höjdled och sätt flytsprintarna i stolparnas hål. Flytsprintarna bär stolparna medan elementen flottas. 4. Fäst draglinan på flytsprintarna. 5. Flyt bryggan till monteringsplatsen och stöd dess strandända mot stranden. 6. Dra av sprintarna från stolparna med hjälp av draglinorna, stående på stranden. Stolparna sjunker då rakt till bottnen. 7. Gå försiktigt ut på bryggan och lyft lyftbacken (5) med lyftanordningen så att den vidrör undersidan på spännanordningens stomme (4). 8. Justera bryggan till önskad höjd (se punkt 5.4) och dra åt vingmuttrarna (2). 9. Ta av flytelementen (3) och lägg dem i förvaring. De behövs när bryggan tas isär och monteras.

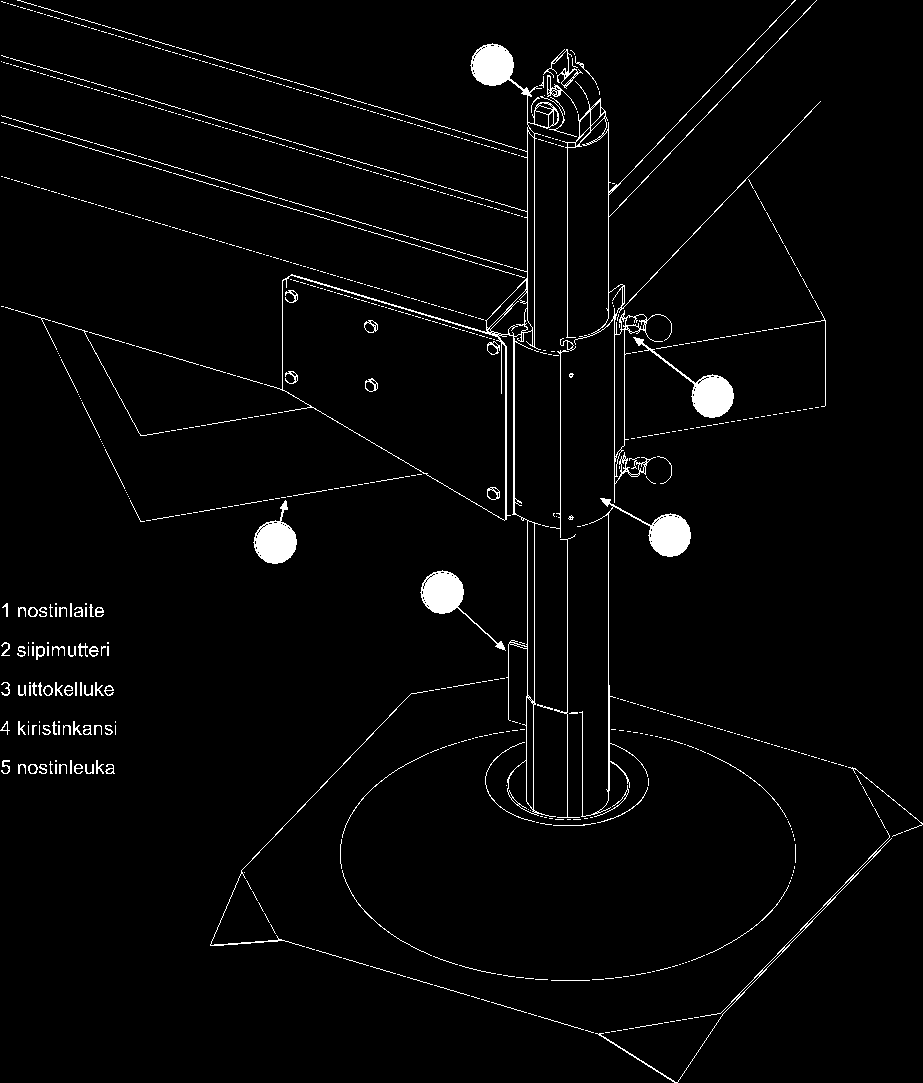

19 Flottning i vattnet med stolpar 1. nostinlaite 1. lyftanordning 2. siipimutteri 2. vingmutter 3. uittokelluke 3. flytelement 4. kiristinkansi 4. spännanordningens lock 5. nostinleuka 5. lyftback

20 Bryggan får inte utsättas för ojämn belastning under monteringen av stolparna. Bryggan ska ligga vågrät under monteringen av stolparna. Stolparna ska stå lodrätt i förhållande till bryggan. Om en stolpe är sned blir det svårt att justera bryggan.

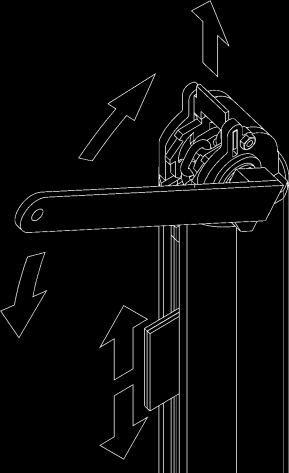

21 5.4 Justering av bryggans höjd Bryggans höjd kan justeras med hjälp av LIP-LAPs patenterade lyftmekanism: Höjning 1. Lossa vingmuttrarna på spännanordningens lock så att bryggan kan röra på sig. 2. Sätt lyftveven på plats i vertikalt läge. 3. Veva veven bortåt från dig själv; lyftbacken som hänger på lyftkedjan lyfter bryggan. 4. Säkerställ att haspen låser kedjehjulet 5. Ta av veven och början om från början. 6. Höj stolparna lite i taget (högst 2 steg), annars fastnar de. 7. Gå igenom alla stolparna i tur och ordning och höj dem till önskat läge. 8. Dra åt vingmuttrarna på spännanordningens lock. 9. Vicka på bryggan och dra åt muttrarna på nytt. Upprepa detta tills vingmuttrarna är väl åtdragna. Sänkning 1. Lossa vingmuttrarna på spännanordningens lock så att bryggan kan röra på sig. 2. Sätt veven på plats i horisontalläge bortåt från dig själv. 3. Tryck veven litet neråt; bryggan höjs och haspen frigörs. 4. Lyft på haspen och veva veven uppåt. 5. När veven är i det övre läget, släpp taget från haspen och säkerställ att den låser kedjehjulet. 6. Ta av veven och början om från början. 7. Sänk stolparna litet i taget (högst 2 steg), annars fastnar de. 8. Gå igenom alla stolparna i tur och ordning och sänk dem till önskat läge. 9. Dra åt vingmuttrarna på spännanordningens lock. 10. Vicka på bryggan och dra åt muttrarna på nytt. Upprepa detta tills vingmuttrarna är väl åtdragna. OBS! För justering av bryggan är det ytterst viktigt att stolpen står upprätt i spännanordningen. Om stolpen är sned är det svårt att justera höjden.

22 6. VINTERFÖRVARING OCH UNDERHÅLL AV BRYGGAN Vi rekommenderar att bryggan tas upp på vintern. Om du lämnar kvar bryggan i vatten som fryser till, gör du detta på eget ansvar. Upptagning av bryggan 1. Se punkt 5.3 Iläggning av bryggan 2. Lägg flytelementen under bryggan och sänk ned bryggan på dem. 3. Öppna spännanordningens lock. 4. Lossa stolparna och lyft upp dem på stranden. Om bottenplattorna har sjunkit ner i gyttja får du loss dem genom att försiktigt luta stolparna. 5. Lossa elementen från varandra och flyt dem till stranden. Underhåll Förvara elementen utan markkontakt till exempel på tegelstenar eller plankor så att stommen inte kan slå sig. Om du täcker över elementen, säkerställ luftcirkulationen. Rengör alla delarna noga och skölj dem med vatten (inte med saltvatten). Trädelarna kan behandlas med träolja när de torkat helt. De är då lättare att hålla rena. Reservdelar och underhållsservice fås vid behov via oss.
