1 Monteringsanvisning ThermoCall TC4 Entry/Advanced

2 1 2 # 24990A AMP 3 4 # 98393A # 67769A

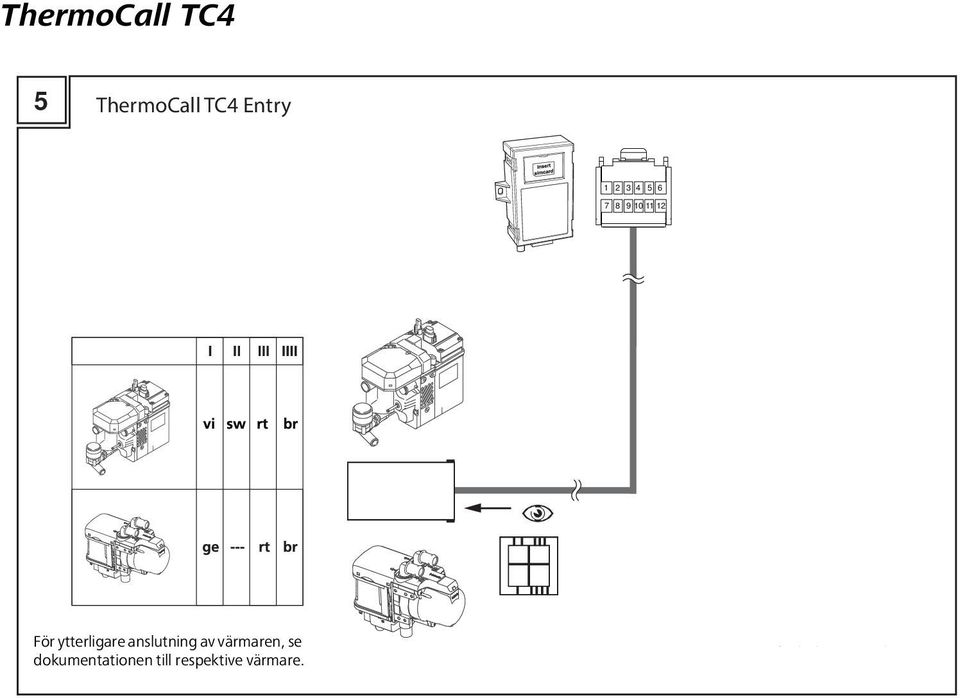

3 5 ThermoCall TC4 Entry sw För ytterligare anslutning av värmaren, se dokumentationen till respektive värmare.

4 6 ThermoCall TC4 Advanced sw För ytterligare anslutning av värmaren, se dokumentationen till respektive värmare.

5 Felaktig installation eller reparation av Webasto uppvärmnings- och kylsystem kan orsaka brand eller läckage av giftig koloxid som ger allvarliga eller livshotande skador. Vid montering och reparation av Webasto värme- och kylsystem krävs Webastoutbildning, teknisk dokumentation, specialverktyg och specialutrustning. Endast originaldelar från Webasto får användas. Se även tillbehörskatalogen Luft- och vattenvärmeaggregat från Webasto. Försök ALDRIG montera eller reparera Webasto värme- eller kylsystem utan avslutad Webastoutbildning (eftersom nödvändiga tekniska kunskaper då saknas) eller om teknisk dokumentation, verktyg eller utrustning som är nödvändig för en korrekt montering och reparation saknas. Följ ALLTID Webasto installations- och reparationsinstruktioner noggrant och observera alla VARNINGAR. Webasto ansvarar inte för problem eller skador som uppstått till följd av att systemet installerats av outbildad personal.

6 Innehåll Monteringsanvisning... 1 Allmänt...1 Certifiering...1 Leveransens innehåll Entry...1 Leveransens innehåll Advanced...2 Anpassa kabelstammen...2 ThermoCall TC4 Entry:...2 ThermoCall TC4 Advanced:...2 Förklaring...2 SIM-kort...3 Montering... 4 Montering GSM-enhet...4 Montering GSM-antenn...4 Montering knapp med kontrollampa...4 Anslutning... 5 Elektriska anslutningar GSM-enhet...5 Anslutning av en larmanläggning (Advanced) som är inbyggt i fordonet...6 Anslutning av en extern temperatursensor (Advanced)...6 Anslutning till värmaren...7 Thermo Top Evo eller Thermo Top E/C...7 Thermo Top Evo eller Thermo Top E/C med MultiControl (Advanced)...7 Thermo Top Evo eller Thermo Top E/C med Telestart T91/T100 HTM (Advanced)...7 Anslutning sommar/vinter (endast Advanced, endast med Thermo Top E/C)...8 Första användning...8 Tekniska data... 9 Skiss monteringsplats GSM-enhet i fordonet... 10

7 Monteringsanvisning Allmänt Med ThermoCall TC4 kan du manövrera följande värmare från Webasto med en mobil- eller en fast telefon: Vattenvärmare: -Thermo Top E/C -Thermo Top Evo -Thermo Pro 50 Eco -Thermo Pro 90 -Thermo 120/150 STD Luftvärmare: -Air Top 2000 STC -Air Top Evo 40 -Air Top Evo 55 Mer information finner du i bruksanvisningen till värmaren. Funktionen kan i kombination med OE-värmare inte garanteras. Var god lämna denna monteringsanvisning tillsammans med bruksanvisningen till kunden. Certifiering CE-märkningen samt e-märkningen finns på dekalen på modulen. Leveransens innehåll Entry 1. GSM-enhet ThermoCall TC4 2. Kabelstam Entry 3. GSM-antenn 4. Knapp inkl. kontrollampa 5. Plåtskruvar dessutom (ej avbildat): -Snabbguide -CD-skiva med bruksanvisning och monteringsanvisning

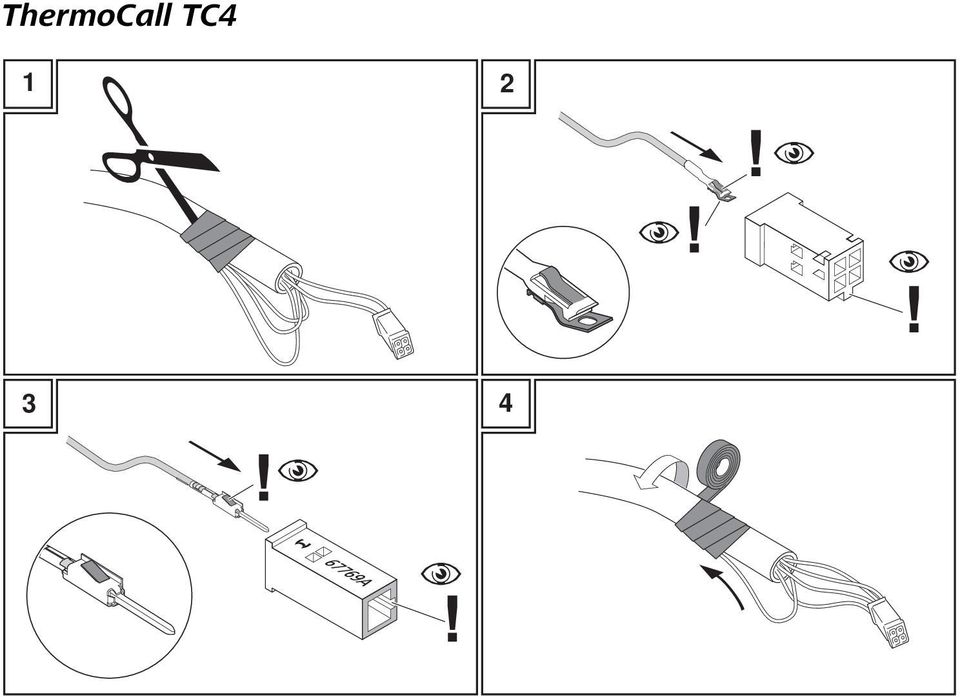

8 Leveransens innehåll Advanced 0 1. GSM-enhet ThermoCall TC4 2. Kabelstam Advanced 3. GSM-antenn 4. Knapp inkl. kontrollampa 5. Plåtskruvar dessutom (ej avbildat): -Snabbguide -CD-skiva med bruksanvisning och monteringsanvisning Anpassa kabelstammen Medföljande kabelstam måste anpassas till befintlig installation (val av värmare). ThermoCall TC4 Entry: Avisolera de tillbakabundna ledningarna på anslutningskontakterna i riktning värmare, stick sedan in de ledningar som behövs som visat på bilderna 1 till 4 och på bild 5 och isolera och bind sedan tillbaka de ledningsändar som inte behövs. ThermoCall TC4 Advanced: Avisolera de tillbakabundna ledningarna på de båda anslutningskontakterna i riktning värmare och manöverelement, stick sedan in de ledningar som behövs som visat på bilderna 1 till 4 och på bild 6 och isolera och bind sedan tillbaka de ledningsändar som inte behövs. Förklaring Till bilderna 1 till 6. br brun ge gul gr grå rt röd sw svart vi violett --- används inte Thermo Top E/C Thermo Top Evo 2

9 SIM-kort För användning av enheten krävs ett SIM-kort, som inte ingår i leveransen. Det går att använda såväl 1,8 V eller 3 V SIM-kort från en nätoperatör som stöder standarden GSM 900/ Observera alltid eventuella hänvisningar från respektive nätoperatör vid användning av SIMkortet. Var medveten om att vi inte kan ge garanti på det SIM-kort som används. I enskilda fall måste dess funktion kontrolleras separat. Innan du sätter i SIM-kortet måste PIN-koden ändras till 1234 med en mobiltelefon. Anvisningar om detta finner du i bruksanvisningen till mobiltelefonen. Var även medveten om att all data, som eventuellt befinner sig på kortet, raderas när GSM-enheten tas i drift. SIM-kortet sätts i under skjutlocket på GSM-enhetens ovansida, med den avfasade sidan mittemot gångjärndet och med chipsidan nedåt. SIM-kortet får endast sättas eller tas ut i strömlöst tillstånd. Räckvidden beror på vilken nätoperatör du har. Kostnader uppstår vid användning av ett SIMkort. Du kan inhämta information hos din nätoperatör om roamingavgifter i utlandet och i områden nära landsgränser (pga. nätöverlagring). Vi tar inget ansvar för eventuella kostnader som kan uppstå. ThermoCall TC4 3

10 Montering Montering GSM-enhet Montering av GSM-enheten måste göras i fordonets kupé. -Fastlägg monteringsplats i fordonets kupé (lämpligt är under instrumentbrädan, vid komplettering av befintlig utrustning är det lämpligt att montera den i närheten av MultiControl eller radiomottagaren) -Fäst GSM-enheten med plåtskruvarna (se till att det finns tillräckligt utrymme för anslutning av kabelstammen och antennen) -Ge akt på fordonsdetaljer som befinner sig bakom monteringsplatsen när du använder plåtskruvar. Kontakter/ insticksanslutningar måste vara riktade nedåt. HÄNVISNING Vänligen notera var GSMmodulen är monterad på sista sidan i denna monteringsanvisning, exempelvis för eventuellt byte av SIM-kortet! Montering GSM-antenn Antennen ska monteras på vindrutan eller bakrutan. Den får inte monteras i tonade områden eller under rutuppvärmningens värmeledare resp. ledare från en vindruteantenn. -Rengör rutan grundligt med en rengöringsduk. -Dra av skyddsfolien från antennen och klistra fast den (det måste finnas ett minimalt avstånd på 30 mm till metalldelar) -Dra antennkabeln till GSM-enheten (den får inte kortas av eller vikas) och anslut kabeln Montering knapp med kontrollampa HÄNVISNING -Knappen som medföljer leveransen måste monteras. -Observera första idrifttagning. -Montera knappen i förarens synfält. -Detta sker genom att borra ett hål (ø 8 mm) i en blindkontakt eller på annat ställe som är lämpligt och lätt åtkomligt för föraren (ev. måste monteringsplatsen avtalas med fordonets ägare) -Sätt i knappen i borrhålet ø 8 mm -För knappens kabelstam till den 12- poliga kontakten på enheten och anslut kabelstammen (ledningar blå till stift 9, grön till stift 10 och röd till stift 11)

11 Anslutning Elektriska anslutningar GSM-enhet Insticksplats ThermoCall TC4 Funktion Anmärkning Entry Advanced V (+30) 2 Jord = 0 3 Utgång parkeringsvärmare endast för Thermo Top E/C 4 extra analog utgång, 12-24V plus * för en andra inbyggd analogt styrd värmare 5 Jord utgång för sommarfunktion (bara ventilering) endast för Thermo Top E/C endast för Thermo Top Evo 6 W-bus-kommunikation med parkeringsvärmare eller Multi- Control/Telestart 7 ej belagd (alternativ ingång 1 för larmanläggning) +12 V 8 Ingång 2 (för MultiControl/Telestart) endast för Thermo Top E/C 9 Jord för knapp inkl. kontrollampa (blå ledning) 10 Av/På för knapp inkl. kontrollampa (grön ledning) 11 Utgång för kontrollampa i knappen (röd ledning) 12 används inte *:Anslutningen kan variera allt efter inbyggd 2:a värmare. Se monteringsanvisningen till värmaren för information om anslutningar. 5

12 Anslutning av en larmanläggning (Advanced) som är inbyggt i fordonet Om larmet utlöses underrättas föraren med ett SMS. Stick in ledningen i stift 7 på den 12-poliga kontakten och förbind med utgången på larmanläggningen (måste vara en +12V-signal). För att definiera med vilket SMSinnehåll du ska informera ThermoCall TC4, skickar du följande SMS-kommando till ThermoCall TC4 efter första idrifttagningen: 1234IBANK:"inmatningskomma ndo". Inmatningskommandot kan t.ex. vara "larm". Larmet kan skickas till maximalt 5 nummer. För att fastlägga vilka dessa nummer ska vara, skickar du följande SMS-kommando till ThermoCall TC4: 1234NBANK:XXX:YYY:ZZZ:VVV: WWW XXX:YYY:ZZZ:VVV:WWW = telefonnummer, som användaren ska mata in, t.ex.: : : osv. Anslutning av en extern temperatursensor (Advanced) Denna krävs för temperaturmätning utanför ThermoCall TC4 (t.ex. för transportutrymmen) samt för användning av funktionen temperaturlarm. Nödvändigt material: -Temperatursensor W-Bus A (ej nödvändigt i kombination med Telestart T100 HTM) -Y-adapter A (behövs endast om ett manöverelement är anslutet efter ThermoCall TC4) -Om du behöver förlängningar, se Webasto tillbehörskatalog Anslutning enligt skissen nedan och bilderna på anvisningens insidor. För användning av temperaturlarmet måste numret som meddelandet ska skickas till matas in i ThermoCall TC4. För att fastlägga dessa nummer skickar du följande SMS-kommando till ThermoCall TC4: 1234NBANK:XXX:YYY:ZZZ:VVV: WWW XXX:YYY:ZZZ:VVV:WWW = telefonnummer, som användaren ska mata in, t.ex.: : : osv. För ytterligare information, se bruksanvisningen. 6

13 Anslutning till värmaren Thermo Top Evo eller Thermo Top E/C -Stick in kabelstammen i GSM-enheten. -Anslut 4-polig kontakt på värmarens kabelstam till 4-polig kabelstam GSM-enhet Entry på GSMenhet Thermo Top Evo eller Thermo Top E/C med MultiControl (Advanced) -Stick in kabelstammen i GSM-enheten. -Anslut 4-polig kontakt på värmarens kabelstam till 4-polig kabelstam GSM-enhet -Anslut 4-polig kontakt GSM-enhet till MultiControl ThermoCall TC4 Thermo Top Evo eller Thermo Top E/C med Telestart T91/T100 HTM (Advanced) -Stick in kabelstammen i GSM-enheten. -Anslut 4-polig kontakt på värmarens kabelstam till 4-polig kabelstam GSM-enhet -Anslut 4-polig kontakt GSM-enhet till Y-adapter för Telestart kontakt värmarekabelstam till MultiControl på Y-adaptern Advanced: på GSMenhet används ej på GSMenhet på GSMenhet kontakt värmarekabelstam kontakt värmarekabelstam kontakt värmarekabelstam 7

14 Anslutning sommar/vinter (endast Advanced, endast med Thermo Top E/C) -Sommar-/vinterledningen ingår inte i leveransen utan måste beställas separat -Anslut violett ledning till violett ledning på värmarens kabelstam med en skarvförbindning -Anslut till ledig insticksplats på den 4- poliga kontakten på värmarens kabelstam Första användning -Sätt i den 12-poliga kontakten på GSM-enhetens kabelstam på enheten -Efter att spänning ligger på blinkar kontrollampan 2 gånger per sekund. -Efter ca 60 sekunder blinkar kontrolllampan 1 gång per sekund. HÄNVISNING Allt efter SIM-kortets installationstid kan det ta upp till 5 minuter tills enheten är driftklar. -Så snart som enheten är driftklar kan du programmera din ThermoCall TC4 enligt bruksanvisningen och börja använda den. -För förfrågan om firmwareversionen skickar du SMS-kommandot "VER- SION" till din ThermoCall TC4 HÄNVISNING Kontrollera funktionen på kontrollampan i knappen. Användning av ThermoCall TC4 är endast tillåtet med en fungerande kontrollampa. -Kontrollampan blinkar när enheten är driftklar. -Se beskrivning av första användning för värmaren. 8

15 Tekniska data Värden Entry Advanced Märkspänning 12 V DC Märkspänning 12 / 24 V DC Strömförbrukning viloläge 0,005A Strömförbrukning dataöverföring 0,040A max. utgångsström 1,00A max. ingångsspänning 35 V Kopplingsspänning för ingångar +5,5 V tillåten omgivningstemperatur -40 C till +85 C tillåten lagringstemperatur -40 C till +85 C Mått LxBxH 95x55 (75) x30 mm Vikt 100 g Skyddsklass IP42 Material PBT 9

16 Skiss monteringsplats GSM-enhet i fordonet Notera resp. skissa GSM-enhetens monteringsplats i fältet för eventulla servicearbeten. 10

17 Vid flera spåk är den tyska utgåvan bindande. Telefonnumren i respektive land hittar du på Webasto serviceverkstads informationsblad eller på webbplatsen för respektive lands Webasto representant. Webasto Thermo & Comfort SE Postfach Gilching Germany Visitors address: Friedrichshafener Str Gilching Germany Internet: Technical Extranet: Ident-Nr A 06/15 Förbehåll för ändringar och felaktigheter Tryckt i Tyskland Webasto Thermo & Comfort SE, 2015
