1 Uppgradering TC3 GSM-start Parkeringsvärmare Thermo Top Monteringsanvisning Audi/Volkswagen/Skoda/Seat För bilar med originalmonterad fjärrstart T91 Varning! Montering eller reparation av Webastos värme- eller kylsystem som inte utförs fackmässigt kan förorsaka eld eller utsläpp av dödlig kolmonoxid. Härigenom kan svåra och dödliga skador uppstå. För inbyggnad och reparation av Webastos värmare och kylsystem behöver man speciell produktutbildning, teknisk dokumentation, specialverktyg och specialutrustning. Endast originaldelar från Webasto får användas. Se tillbehörskatalogen för luft- och vattenvärmare. Försök ALDRIG installera eller reparera Webastos värme- eller kylsystem, om ni inte framgångsrikt avslutat utbildningen och därmed erhållit de nödvändiga tekniska kunskaperna och den dokumentation, verktyg och utrustning som är nödvändiga för en fackmässig montering. Följ ALLTID alla Webastos monterings- och reparationsanvisningar och beakta alla varningar. Webasto tar inget ansvar för brister och skador, som uppkommit vid montering av outbildad personal. Ident.-Nr.: WE500330B KG Knutsson AB

2 Giltighet Märke Modell År Audi A Q Volkswagen Caddy / Maxi Touran Tiguan Jetta Eos Passat / CC Sharan Multivan / T Amarok Golf VI Golf VII / Golf VII Sportscombi Skoda Octavia / Octavia Combi Octavia / Octavia Combi Yeti Superb Seat Alhambra Fordonstyper, motortyper och utrustningsvarianter som inte finns med i denna monteringsanvisning har inte kontrollerats. En montering enligt denna monteringsanvisning kan dock vara möjlig. Värmare / monteringssats Antal Beteckning Beställningsnummer 1 GSM-starts sats W Förlängningskabel W Förord Denna anvisning gäller för ovanstående fordon - vad gäller giltighet. Fordonstyper, motortyper och utrustningsvarianter som finns med i denna monteringsanvisning har kontrollerats. Beroende på version och utrustning kan ändringar gentemot monteringsanvisningen bli nödvändiga vid monteringen. Installation och service av Webastos värmare får endast utföras av utbildad personal. Allmänna tips Monteringen sker enligt gällande föreskrifter och regler. Om inte annat anges, sker fastsättningen av kablage med buntband

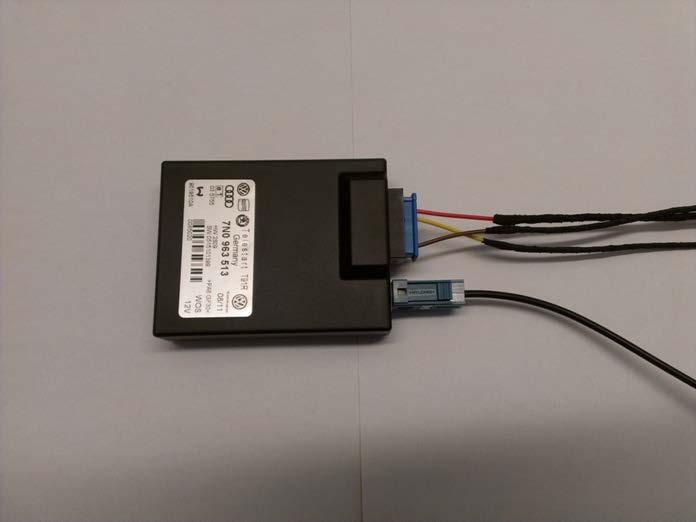

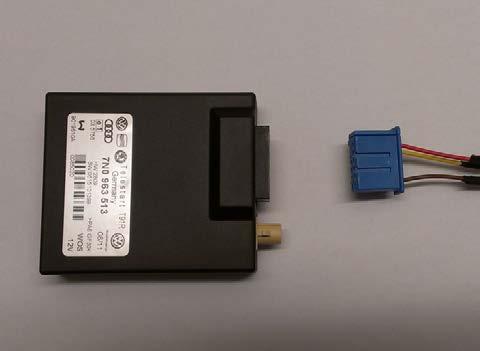

3 Generell installations instruktion: Lokalisera fjärrstartmottagaren. Montering Koppla ur 6-pol blå kontakt. Anslut adapterkabel (W B)

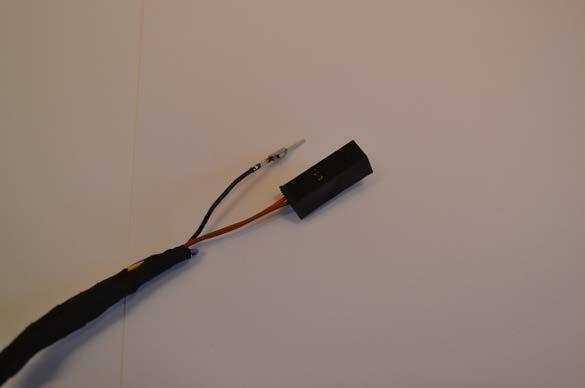

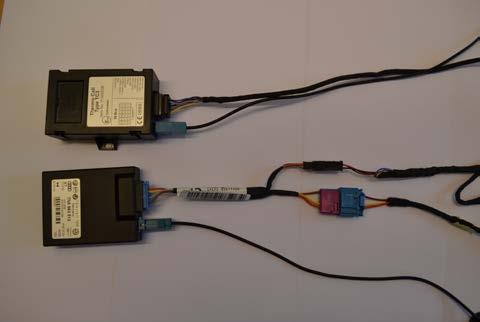

4 Förbered kablaget till TC3 genom att lossa den svarta intejpade kabeln ur kablaget och anslut den i kammare 2 så att den möter den grå kabeln i adapterkabel W B Montera GSM-enheten på lämplig plats i anslutning till fjärrstartsmottagaren och anslut den till adapterkabeln. I vissa bilar där fjärrstartsmottagaren sitter monterad exempelvis i taket kan man behöva förlängningskabel W för att montera GSM-enheten på en lämpligare plats. Montera rutantennen!

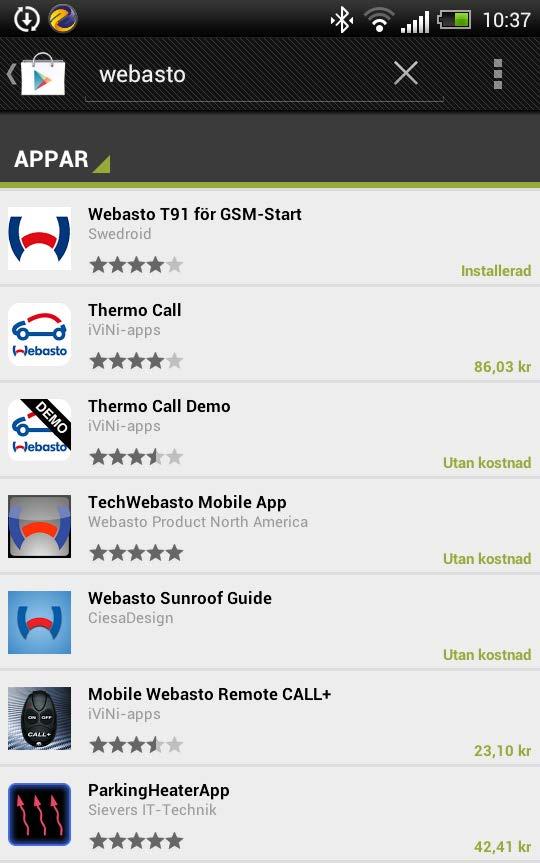

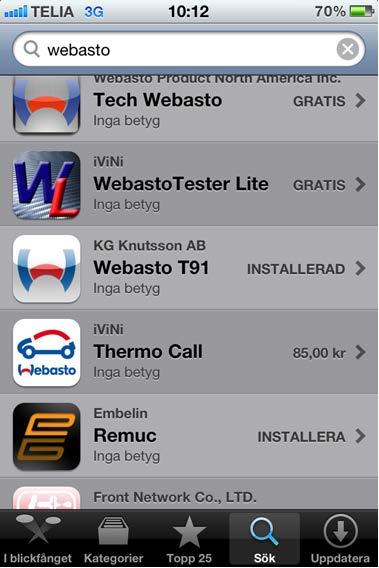

5 Avslutande arbeten. 1. Provstarta värmaren genom att SMS:a 1234START till GSM-starten och stäng av den genom att SMS:a 1234STOP 2. Värmaren går förutom via telefon även att stänga av med fjärrkontrollen eller via bilens multifunktionsdisplay. 3. Upplys kunden om att det finns gratis app att hämta på appstore eller google play för enklare hantering, observera att kunden måste registrera sitt mobilnummer i TC3 för att starta värmaren med appen. Man registerar sitt telefonnummer i TC3 genom att SMS:a 1234acclimadd:XXXXXXX där X är kundens mobilnummer, man måste programmera in minst de 7 sista siffrorna men man kan också använda hela numret med landsnummer. Landsnummret behövs ifall kunden ämnar använda TC3 i utlandet 4. På bilar byggda på MQB bottenplattan (Golf VII och Skoda Octavia III) måste TC3 omprogrammeras genom att SMS:a följande kommando: 1234opmode:

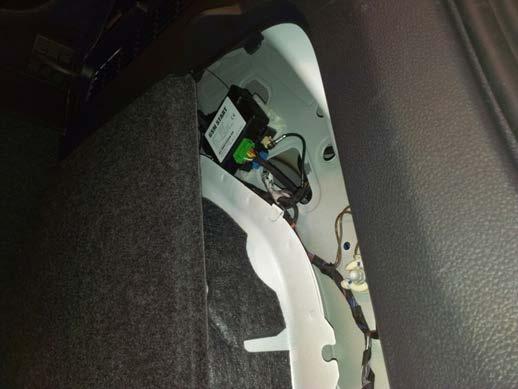

6 Tiguan / PQ35 Fjärrstartmottagaren är placerad bakom luckan i höger bakskärm, GSM-enheten kan monteras med medföljande dubbelhäftande tejp på fjärrstartsmottagaren. Caddy / PQ35 Fjärrstartmottagaren är placerad i instrumentpanelen mellan rattstången och mittkonsollen. Touran / PQ35 Fjärrstartmottagaren sitter placerad höger bak

7 Passat / CC PQ46 Fjärrstartmottagaren är placerad bakom panelen vid markeringen på bilden, det går utmärkt att montera GSM-enheten innanför luckan alternativt med dubbelhäftande tejp direkt på fjärrstartsmottagaren VW Sharan / Seat Alhambra Fjärrstartmottagaren är placerad innanför innertaket mycket svåråtkomligt, det kan gå att komma åt att ansluta kablaget via hålet för innerbelysningen men mest troligt är att man får demontera innertaket bak i bilen. T5 / Multivan Fjärrstartmottagaren är placerad på vänster A- stolpe ovanför spaken till huvlåset

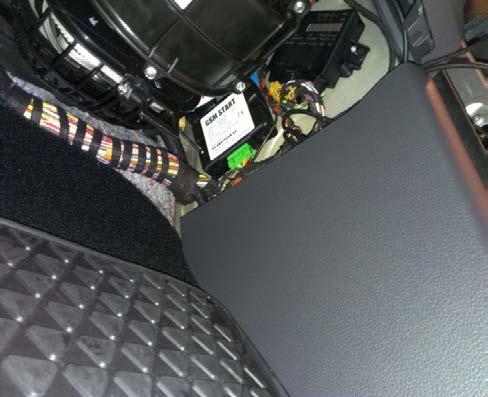

8 Amarok Fjärrstartmottagaren är placerad vid höger A-stolpe och GSM-enheten går att montera på samma plats. Golf VII / Sportscombi Fjärrstartmottagaren sitter monterad I höger C-stolpe på 3/5 dörrars modellen. På Sportscombin sitter mottagaren på höger sida i bagageutrymmet

9 Skoda Yeti Fjärrstartmottagaren är placerad innanför innertaket mot vänster sida Skoda Octavia / Octavia Combi Fjärrstartmottagaren är placerad på höger sida i bagageutrymmet på Octavia och på vänster sida i bagageutrymmet i Octavia Combi Skoda Superb Fjärrstartmottagaren är placerad på vänster sida i bagageutrymmet
