1 Bruksanvisning Handstycke HG-43 A Vinkelstycken med ljus WG-99 LT, WG-56 LT, WG-66 LT Vinkelstycken utan ljus WG-99 A, WG-56 A, WG-66 A

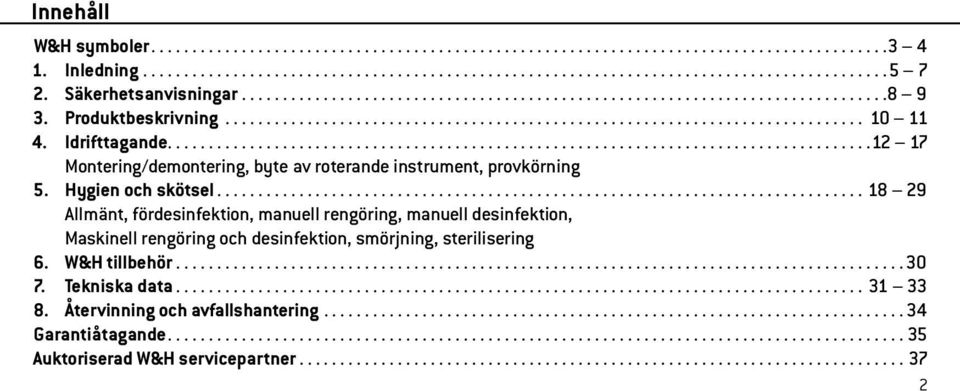

2 Innehåll W&H symboler Inledning Säkerhetsanvisningar Produktbeskrivning Idrifttagande Montering/demontering, byte av roterande instrument, provkörning 5. Hygien och skötsel Allmänt, fördesinfektion, manuell rengöring, manuell desinfektion, Maskinell rengöring och desinfektion, smörjning, sterilisering 6. W&H tillbehör Tekniska data Återvinning och avfallshantering Garantiåtagande Auktoriserad W&H servicepartner

3 W&H symboler Symboler i bruksanvisningen VARNING! (om människor kan skadas) VARNING! (om ett föremål kan skadas) Allmän upplysning, ingen risk för människa eller föremål Släng inte i hushållsavfallet UL kontrollmärke för godkända komponenter för Kanada och USA 3

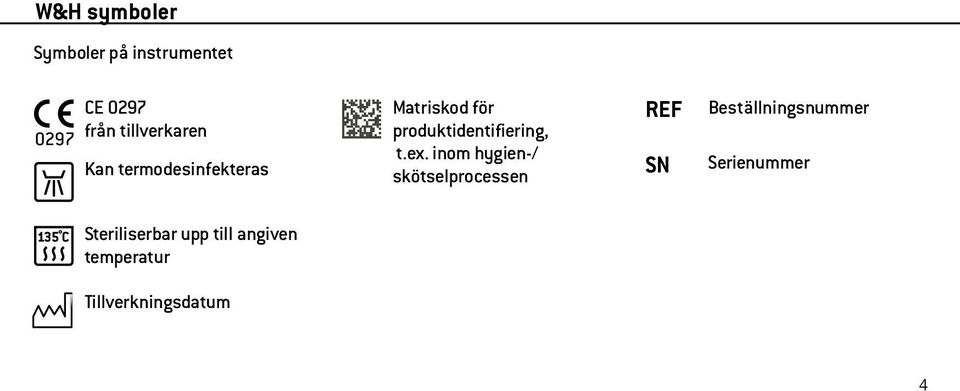

4 W&H symboler Symboler på instrumentet CE 0297 från tillverkaren Kan termodesinfekteras Matriskod för produktidentifiering, t.ex. inom hygien-/ skötselprocessen REF SN Beställningsnummer Serienummer Steriliserbar upp till angiven temperatur Tillverkningsdatum 4

5 1. Inledning Att kunderna är nöjda har högsta prioritet inom W&H kvalitetspolicyn. Den föreliggande W&H produkten utvecklades, tillverkades och kontrollerades i enlighet med de gällande lagliga och normativa bestämmelserna. Om din personliga säkerhet och patientens säkerhet Läs denna bruksanvisning innan du använder produkten för första gången. Bruksanvisningen beskriver hur produkten ska användas för att säkerställa en störningsfri, ekonomisk och säker behandling. Ändamål Detta hand- och vinkelstycket är avsett för följande användning: Borttagning av karies, kavitets- och kronpreparation, borttagning av fyllningar, putsning och polering av tand- och lagningsytor. Obehörig användning kan skada hand-/vinkelstycket och därigenom förorsaka risker och faror för användaren och andra. 5

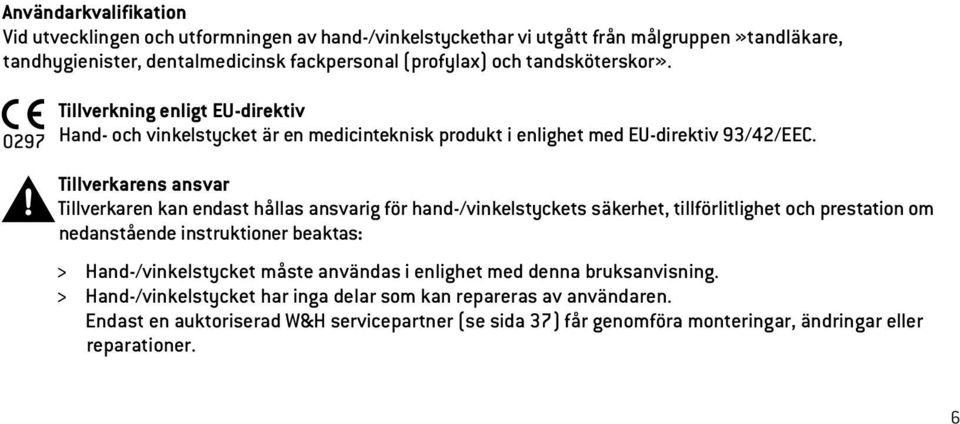

6 Användarkvalifikation Vid utvecklingen och utformningen av hand-/vinkelstyckethar vi utgått från målgruppen»tandläkare, tandhygienister, dentalmedicinsk fackpersonal (profylax) och tandsköterskor». Tillverkning enligt EU-direktiv Hand- och vinkelstycket är en medicinteknisk produkt i enlighet med EU-direktiv 93/42/EEC. Tillverkarens ansvar Tillverkaren kan endast hållas ansvarig för hand-/vinkelstyckets säkerhet, tillförlitlighet och prestation om nedanstående instruktioner beaktas: > Hand-/vinkelstycket måste användas i enlighet med denna bruksanvisning. > Hand-/vinkelstycket har inga delar som kan repareras av användaren. Endast en auktoriserad W&H servicepartner (se sida 37) får genomföra monteringar, ändringar eller reparationer. 6

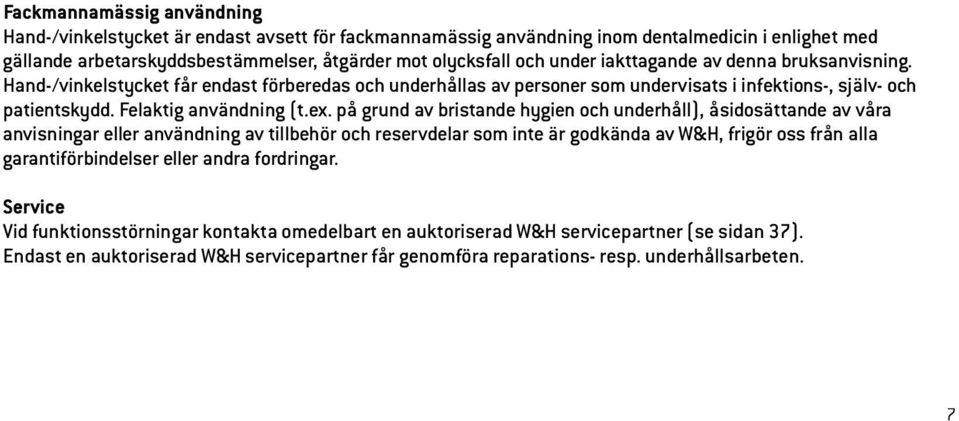

7 Fackmannamässig användning Hand-/vinkelstycket är endast avsett för fackmannamässig användning inom dentalmedicin i enlighet med gällande arbetarskyddsbestämmelser, åtgärder mot olycksfall och under iakttagande av denna bruksanvisning. Hand-/vinkelstycket får endast förberedas och underhållas av personer som undervisats i infektions-, själv- och patientskydd. Felaktig användning (t.ex. på grund av bristande hygien och underhåll), åsidosättande av våra anvisningar eller användning av tillbehör och reservdelar som inte är godkända av W&H, frigör oss från alla garantiförbindelser eller andra fordringar. Service Vid funktionsstörningar kontakta omedelbart en auktoriserad W&H servicepartner (se sidan 37). Endast en auktoriserad W&H servicepartner får genomföra reparations- resp. underhållsarbeten. 7

8 2. Säkerhetsanvisningar > Försäkra Dig alltid om rätt driftförhållanden och kylmedelfunktion. > Se alltid till att det finns tillräckligt och lämpligt kylmedel tillgängligt och säkerställ lämplig utsugning. Vid bortfall av kylmedelsförsörjningen bör handstycket/vinkelstycket omedelbart tas ur drift. > Använd endast filtrerad, oljefri kylluft från dentalkompressorer som kylluft för hand-/vinkelstycket. > Kontrollera före varje användning om hand-/vinkelstycket är skadat eller om delar är lösa (t.ex. tryckknappen i vinkelstycket). > Ta inte hand-/vinkelstycket i drift om det är skadat. > Vinkelstycken med ljus får endast anslutas till försörjningsenheter som motsvarar IEC (EN ) och IEC (EN ). Försörjningsenhetens nätdel måste uppfylla följande krav som ska garanteras av systemsammanställaren: > Att läckströmmar på produkten ej uppstår skall garanteras av systemsammanställaren. > Sekundärspänningen får inte vara jordad. 8

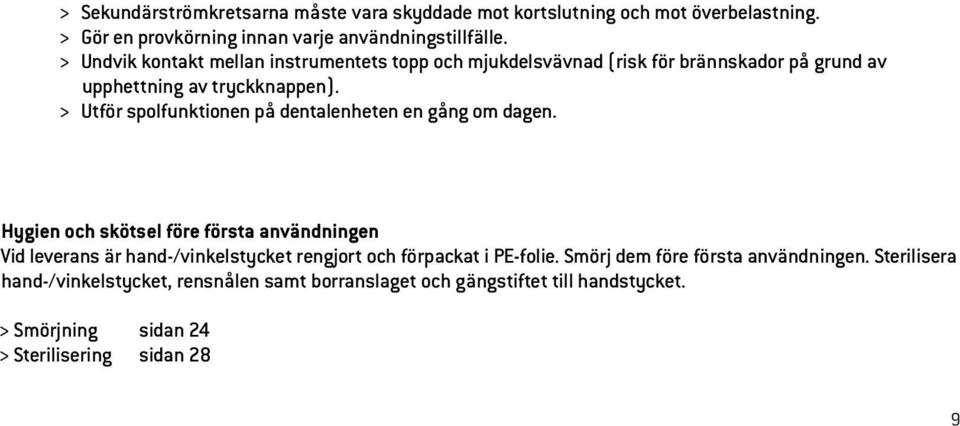

9 > Sekundärströmkretsarna måste vara skyddade mot kortslutning och mot överbelastning. > Gör en provkörning innan varje användningstillfälle. > Undvik kontakt mellan instrumentets topp och mjukdelsvävnad (risk för brännskador på grund av upphettning av tryckknappen). > Utför spolfunktionen på dentalenheten en gång om dagen. Hygien och skötsel före första användningen Vid leverans är hand-/vinkelstycket rengjort och förpackat i PE-folie. Smörj dem före första användningen. Sterilisera hand-/vinkelstycket, rensnålen samt borranslaget och gängstiftet till handstycket. > Smörjning sidan 24 > Sterilisering sidan 28 9

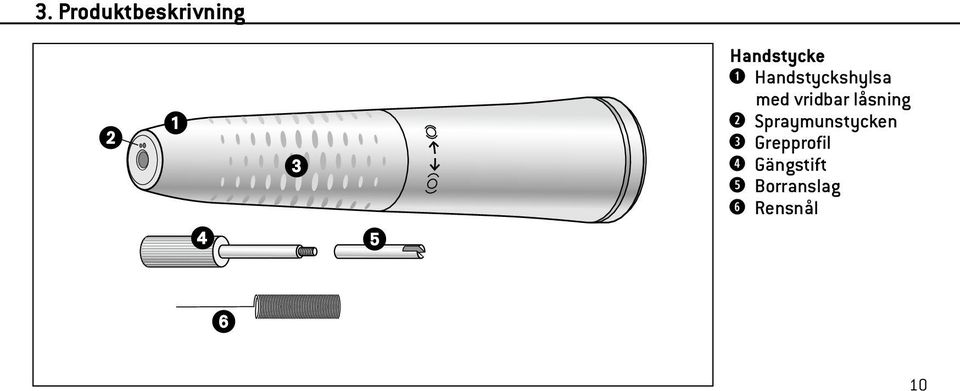

10 3. Produktbeskrivning Handstycke Handstyckshylsa med vridbar låsning w Spraymunstycken e Grepprofil r Gängstift t Borranslag y Rensnål 10

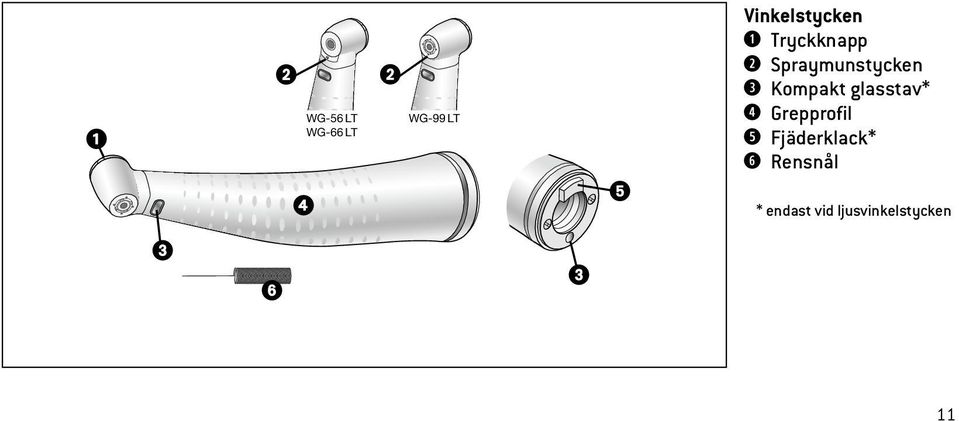

11 WG-56 LT WG-66 LT WG-99 LT Vinkelstycken Tryckknapp w Spraymunstycken e Kompakt glasstav* r Grepprofil t Fjäderklack* y Rensnål * endast vid ljusvinkelstycken 11

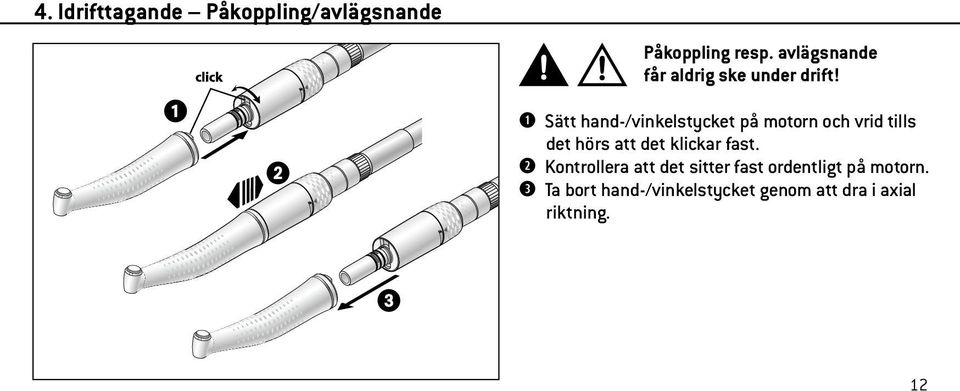

12 4. Idrifttagande Påkoppling/avlägsnande Påkoppling resp. avlägsnande får aldrig ske under drift! Sätt hand-/vinkelstycket på motorn och vrid tills det hörs att det klickar fast. w Kontrollera att det sitter fast ordentligt på motorn. e Ta bort hand-/vinkelstycket genom att dra i axial riktning. 12

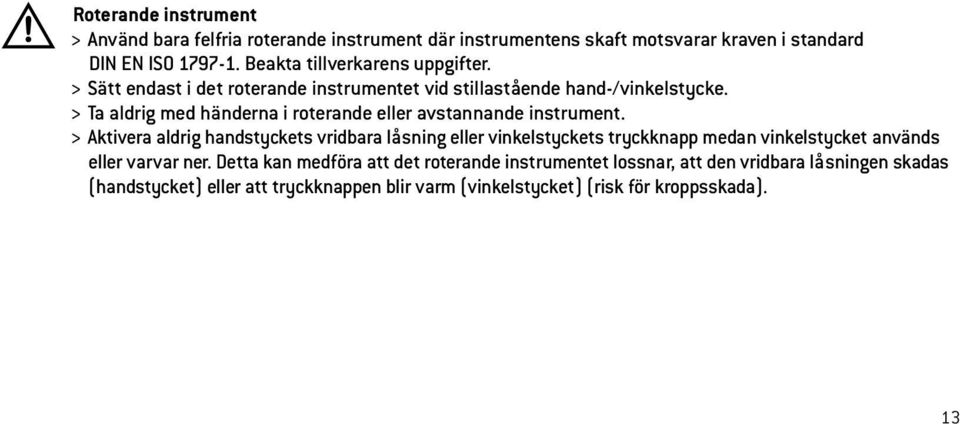

13 Roterande instrument > Använd bara felfria roterande instrument där instrumentens skaft motsvarar kraven i standard DIN EN ISO Beakta tillverkarens uppgifter. > Sätt endast i det roterande instrumentet vid stillastående hand-/vinkelstycke. > Ta aldrig med händerna i roterande eller avstannande instrument. > Aktivera aldrig handstyckets vridbara låsning eller vinkelstyckets tryckknapp medan vinkelstycket används eller varvar ner. Detta kan medföra att det roterande instrumentet lossnar, att den vridbara låsningen skadas (handstycket) eller att tryckknappen blir varm (vinkelstycket) (risk för kroppsskada). 13

14 Vinkelstycken Byte av roterande instrument Borrskaft-ø 1,6 mm: Skjut in det roterande instrumentet. Tryck på tryckknappen (c) och för samtidigt in det roterande instrumentet till anslaget (a). Borrskaft-ø 2,35 mm: Tryck på knappen (c), skjut samtidigt in det roterande instrumentet och vrid det tills det klickar i (b). w Kontrollera att den sitter säkert genom att dra i axial riktning. e Ta ut det roterande instrumentet genom att trycka på knappen. 14

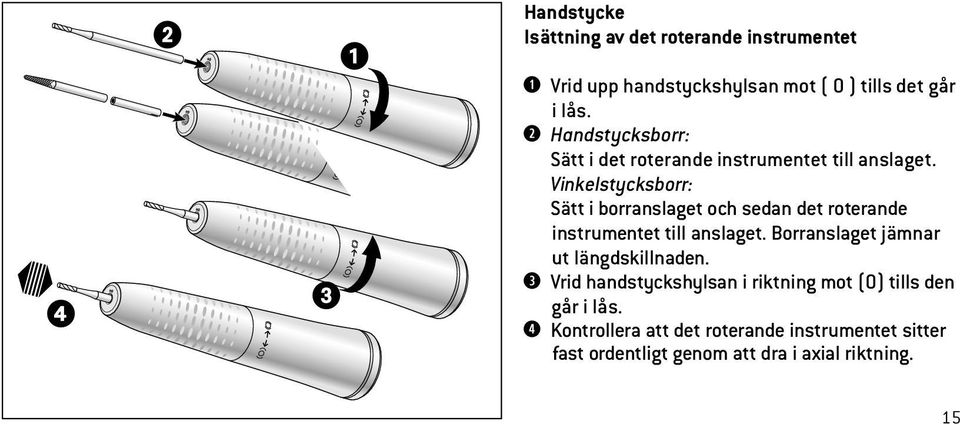

15 Handstycke Isättning av det roterande instrumentet Vrid upp handstyckshylsan mot ( O ) tills det går i lås. w Handstycksborr: Sätt i det roterande instrumentet till anslaget. Vinkelstycksborr: Sätt i borranslaget och sedan det roterande instrumentet till anslaget. Borranslaget jämnar ut längdskillnaden. e Vrid handstyckshylsan i riktning mot (O) tills den går i lås. r Kontrollera att det roterande instrumentet sitter fast ordentligt genom att dra i axial riktning. 15

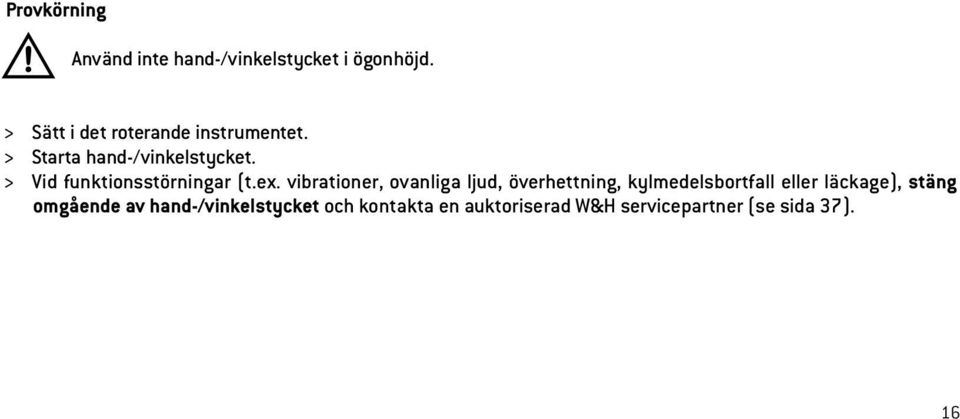

16 Provkörning Använd inte hand-/vinkelstycket i ögonhöjd. > Sätt i det roterande instrumentet. > Starta hand-/vinkelstycket. > Vid funktionsstörningar (t.ex. vibrationer, ovanliga ljud, överhettning, kylmedelsbortfall eller läckage), stäng omgående av hand-/vinkelstycket och kontakta en auktoriserad W&H servicepartner (se sida 37). 16

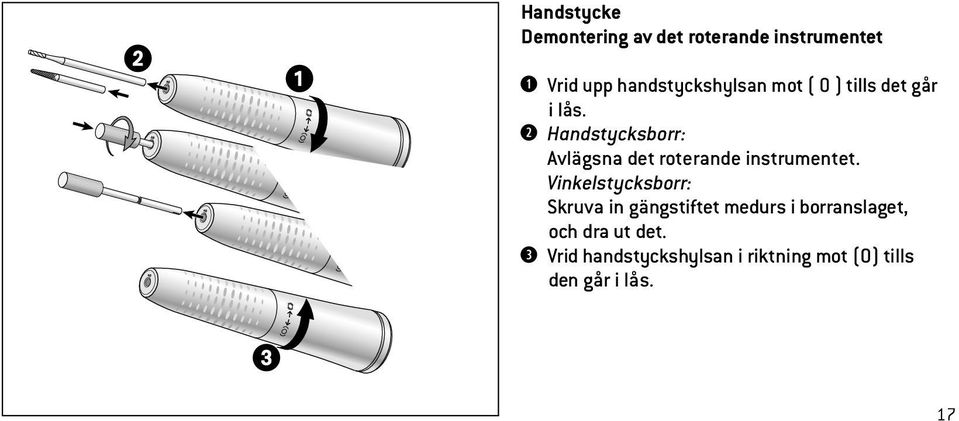

17 Handstycke Demontering av det roterande instrumentet Vrid upp handstyckshylsan mot ( O ) tills det går i lås. w Handstycksborr: Avlägsna det roterande instrumentet. Vinkelstycksborr: Skruva in gängstiftet medurs i borranslaget, och dra ut det. e Vrid handstyckshylsan i riktning mot (O) tills den går i lås. 17

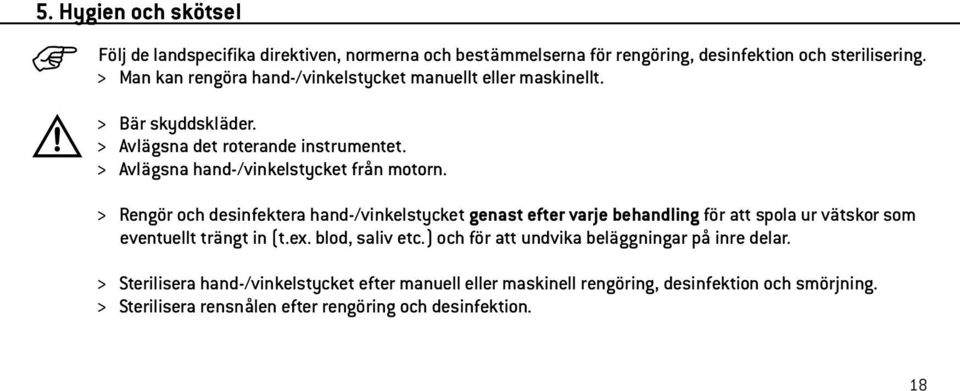

18 5. Hygien och skötsel Följ de landspecifika direktiven, normerna och bestämmelserna för rengöring, desinfektion och sterilisering. > Man kan rengöra hand-/vinkelstycket manuellt eller maskinellt. > Bär skyddskläder. > Avlägsna det roterande instrumentet. > Avlägsna hand-/vinkelstycket från motorn. > Rengör och desinfektera hand-/vinkelstycket genast efter varje behandling för att spola ur vätskor som eventuellt trängt in (t.ex. blod, saliv etc.) och för att undvika beläggningar på inre delar. > Sterilisera hand-/vinkelstycket efter manuell eller maskinell rengöring, desinfektion och smörjning. > Sterilisera rensnålen efter rengöring och desinfektion. 18

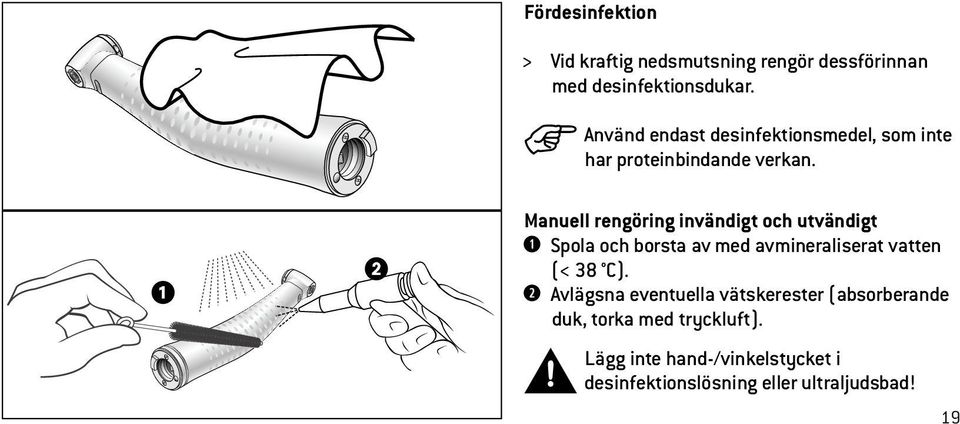

19 Fördesinfektion > Vid kraftig nedsmutsning rengör dessförinnan med desinfektionsdukar. Använd endast desinfektionsmedel, som inte har proteinbindande verkan. Manuell rengöring invändigt och utvändigt Spola och borsta av med avmineraliserat vatten (< 38 C). w Avlägsna eventuella vätskerester (absorberande duk, torka med tryckluft). Lägg inte hand-/vinkelstycket i desinfektionslösning eller ultraljudsbad! 19

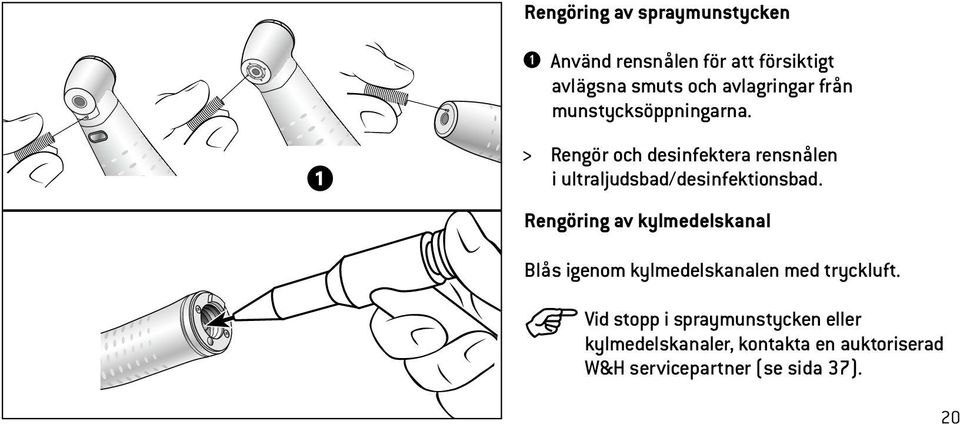

20 Rengöring av spraymunstycken Använd rensnålen för att försiktigt avlägsna smuts och avlagringar från munstycksöppningarna. > Rengör och desinfektera rensnålen i ultraljudsbad/desinfektionsbad. Rengöring av kylmedelskanal Blås igenom kylmedelskanalen med tryckluft. Vid stopp i spraymunstycken eller kylmedelskanaler, kontakta en auktoriserad W&H servicepartner (se sida 37). 20

21 Rengöring av ljusögat Undvik att repa ljusögat! Tvätta ljusögat med rengöringsvätska och en mjuk duk. w Torka ljusögat med tryckluft eller försiktigt med en mjuk duk. Genomför en okulärbesiktning efter varje rengöring. Använd inte hand-/vinkelstycket om ljusögat är skadat och kontakta en auktoriserad W&H servicepartner (se sidan 37). 21

22 Manuell desinfektion > Desinfektion med desinfektionsmedel Avtorkningsdesinfektion rekommenderas. > Använd endast certifierade desinfektionsmedel, som inte innehåller klor. > Iaktta tillverkarupplysningarna för användning av desinfektionsmedlet. Efter den manuella rengöringen, desinfektionen och smörjningen erfordras en avslutande termisk desinfektion (oförpackad) eller sterilisering (förpackad) i ångsterilisator klass B eller S (enligt EN 13060). 22

23 Maskinell rengöring och desinfektion invändigt och utvändigt Hand-/vinkelstycket kan rengöras och desinfekteras i diskdesinfektor. W&H rekommenderar att använda diskdesinfektorer. > Följ tillverkarnas uppgifter gällande apparatur, rengörings- och diskmedel. > Se till att hand-/vinkelstycket är helt torrt in- och utvändigt efter termodesinfektion. Ta bort eventuella vätskerester med tryckluft. > Smörj det torra hand-/vinkelstycket omgående efter termodesinfektion. 23

24 Daglig smörjning Endast med W&H Service Oil F1, MD-400 > Följ instruktionerna i bruksanvisningen för oljesprayburken. eller w Endast med W&H Assistina > Se bruksanvisningen för Assistina. Rekommenderade skötselintervaller > Alltid efter varje invändig rengöring > före varje sterilisering eller > efter 30 minuters bruk, resp. minst 1x dagligen. 24

25 Chucksystemet skall smörjas varje vecka Endast med W&H Service Oil F1, MD-400 > Sätt sprayhuvud REF på sprayburken. > Håll fast vinkelstycket. > Tryck sprayhuvudets spets hårt mot chucksystemet. > Spraya i ca 1 sekund. eller 25

26 w Endast med W&H Assistina > Sätt adapter REF på smörjansatsen. Utloppsöppningen pekar nedåt. > Tryck vinkelstycket på adaptern nerifrån med borrsidan. > Starta Assistina. > Tryck vinkelstycket på adaptern i ca 10 sekunder. > Avlägsna vinkelstycket från adaptern. > Stäng luckan på Assistina och invänta smörjcykelns slut (ca 25 sekunder). 26

27 30 sek. Provkörning efter smörjningen Håll handstycket med instrumentspetsen nedåt och vinkelstycket med huvudet nedåt. w Låt hand-/vinkelstycket gå i ca 30 sekunder för att avlägsna överflödig olja. > Starta med det lägsta varvtalet och öka till det maximala varvtalet inom 5 10 sekunder. > Upprepa hela hygien- och skötselprocessen om föroreningar tränger ut. e Torka av hand-/vinkelstycket med papper eller en mjuk trasa. 27

28 Sterilisering och lagring W&H rekommenderar sterilisering enligt EN 13060, klass B > Följ apparattillverkarens rekommendationer. > Rengör, desinfektera och smörj före steriliseringen. > Packa hand-/vinkelstyckena och tillbehören i förpackningar för sterilisering enligt EN > Se till att det sterila godset är torrt när det tas ut. > Sterilt gods skall lagras torrt och dammfritt. Standarden ISO /ISO föreskriver en hållbarhet på minst 250 steriliseringscykler. För hand-/ vinkelstycken från W&H rekommenderar vi att man utför en ordinarie service efter 1000 steriliseringar eller ett år. 28

29 Tillåtna steriliseringsmetoder Följ de landspecifika direktiven, normerna och bestämmelserna. > Sterilisering med vattenånga klass B med sterilisatorer enligt EN Hålltid för sterilisering minst 3 minuter vid 134 C eller > Sterilisering med vattenånga klass S med sterilisatorer enligt EN Sterilisatorns tillverkare måste uttryckligen ha godkänt den för sterilisering av hand-/vinkelstycken. Hålltid för sterilisering minst 3 minuter vid 134 C 29

30 6. W&H tillbehör Använd endast original W&H tillbehör och reservdelar! Leverantör: W&H partners 301 W&H Assistina Assistina-adapter till chucksystem W&H Service Oil F1, MD-400 (6 pcs) Rensnål Sprayhuvud med sprayadapter för hand- och vinkelstycken Sprayhuvud med sprayadapter till chucksystem Borranslag Gängstift (för demontering av borranslag) 30

31 7. Tekniska data Handstycke HG-43 A Utväxlingsförhållande 1 : 1 Färgmarkering 1 blå ring Koppling motorsida enligt standard ISO 3964 Instrument ø enl. standard EN ISO :1995 (mm) 2,35 av W&H godkänd längd (mm) Vinkelstycksborr 34 */handstycksborr 50* Fastspänning Vinkelstycksskaft: med borranslag*/handstycksskaft: Min insättningslängd 12*/på anslag* max. motorvarvtal (min -1 ) Spraymängd enligt ISO (ml/min) > 50 Inställningsområde vatten (rek. vattentryck) (bar) 0,5 2 (1,5) ** Inställningsområde chipluft (måste vara högre än vattentrycket) (rek. chiplufttryck) (bar) 1,5 3 (2)** Chipluftmängd vid 2 bar [Nl/min] > 1,5 * Om det roterande instrumentet ej spänns fast till anslag skall minsta fastspänningslängden följas. I det fallet eller om roterande instrument över 50 mm längd används bör användaren genom rätt val av driftförutsättningarna se till att varken användare, patient eller andra skadas. ** Chipluft-/vattentryck måste ställas in samtidigt rpm = min -1 (varv per minut) 31

32 Tekniska data Vinkelstycken WG-99 LT/A WG-56 LT/A WG-66 LT/A Utväxlingsförhållande 1:5 1:1 2:1 Färgmarkering 1 orange ring 1 blå ring 1 grön ring Koppling motorsida (enl. standard) ISO 3964 ISO 3964 ISO 3964 roterande instrument EN ISO :1995 (ø mm) 1,6 2,35 2,35 av W&H godkänd längd (mm) 25 * 34 * 34 * Min insättningslängd till anslag tills låsning sker tills låsning sker max. diameter för arbetsstycket (mm) 2,5 max. motorvarvtal (min -1 ) Spraymängd enligt ISO (ml/min) > 50 > 50 > 50 Inställningsområde vatten (rek. vattentryck) (bar) 0,5 2 (1,5) ** 0,5 2 (1,5) ** 0,5 2 (1,5) * Inställningsområde chipluft (måste vara högre än vattentrycket) (rek. chiplufttryck) (bar) 1,5 3 (2)** 1,5 3 (2)** 1,5 3 (2)** Chipluftmängd vid 2 bar [Nl/min] > 1,5 > 1,5 > 1,5 * Om längre roterande instrument används ska användaren genom val av rätta driftvillkor tillse att varken användare, patient eller andra utsätts för risker. ** Chipluft-/vattentryck måste ställas in samtidigt rpm = min -1 (varv per minut) 32

33 Temperaturangivelser Temperatur för hand-/vinkelstycket på manöversidan: max. 55 C Temperatur för hand-/vinkelstycket på patientsidan: max. 50 C Temperatur för arbetsstycket (roterande instrumentet): max. 41 C Fysiska egenskaper Temperatur vid lagring och transport: -40 C till +70 C Luftfuktighet vid lagring och transport: 8 % till 80 % (relativ), icke-kondenserande Temperatur vid drift: +10 C till +35 C Luftfuktighet vid drift: 15 % till 80 % (relativ), icke-kondenserande 33

34 8. Återvinning och avfallshantering Återvinning På W&H värnar vi om miljön. Instrumentet och förpackningen har gjorts så miljövänliga som möjligt. Återvinning av instrumentet Följ respektive lands lagar, direktiv, normer och bestämmelser för avfallshantering av elektroniskt avfall. Säkerställ att delarna inte är kontaminerade vid återvinningen. Återvinning av försäljningsförpackningen Allt förpackningsmaterial har valts ut med tanke på miljö och avfallshantering och kan därför återanvändas. Lämna förpackningar som inte längre behövs till insamlings- och återvinningssystemet. Du bidrar därigenom till återvinning av materialet och till mindre avfall. 34

35 Garantiåtagande Den här W&H produkten är tillverkad med största omsorg av högkvalificerade fackmän. Många tester och kontroller garanterar en felfri funktion. Var vänlig observera att garantianspråk endast är giltiga om alla instruktioner i den bifogade bruksanvisningen följts. W&H ansvarar som tillverkare från och med inköpsdatum för material- eller tillverkningsfel inom en garantiperiod på 24 månader. Vi tar inget ansvar för skador genom osakkunnig användning eller för reparationer som inte godkänts av W&H! Garantikrav ska med bifogande av köpunderlaget lämnas till leverantören eller till en auktoriserad W&H servicepartner. En garantiåtgärd förlänger varken ansvars- eller garantiperioden. 24 månaders garanti
