1 Dornbracht eunit Kitchen Manual 3 Produktbeskrivning 5 Funktioner 13 På / Av 19 Mängdinställning 13 Temperaturinställning 12 Öppna /stänga bottenventilen 15 Dosering 9 Logisk betjäning 17 Styrdisplay 16 Vridreglage 10 Säkerhetsvarning 12 Öppna /stänga bottenventilen 13 Temperaturinställning 13 På / Av 16 Vridreglage 17 Styrdisplay 21 Väntmeddelande 20 Servicemeddelande 19 Mängdinställning 20 Allmäna råd 22 Rengöring 20 Servicemeddelande 21 Väntmeddelande 22 Skötsel 23 Säkerhetsavstängning 23 Skrotning 22 Skötsel 22 Rengöring 23 Säkerhetsavstängning 15 Dosering Culturing Life

2 23 Skrotning

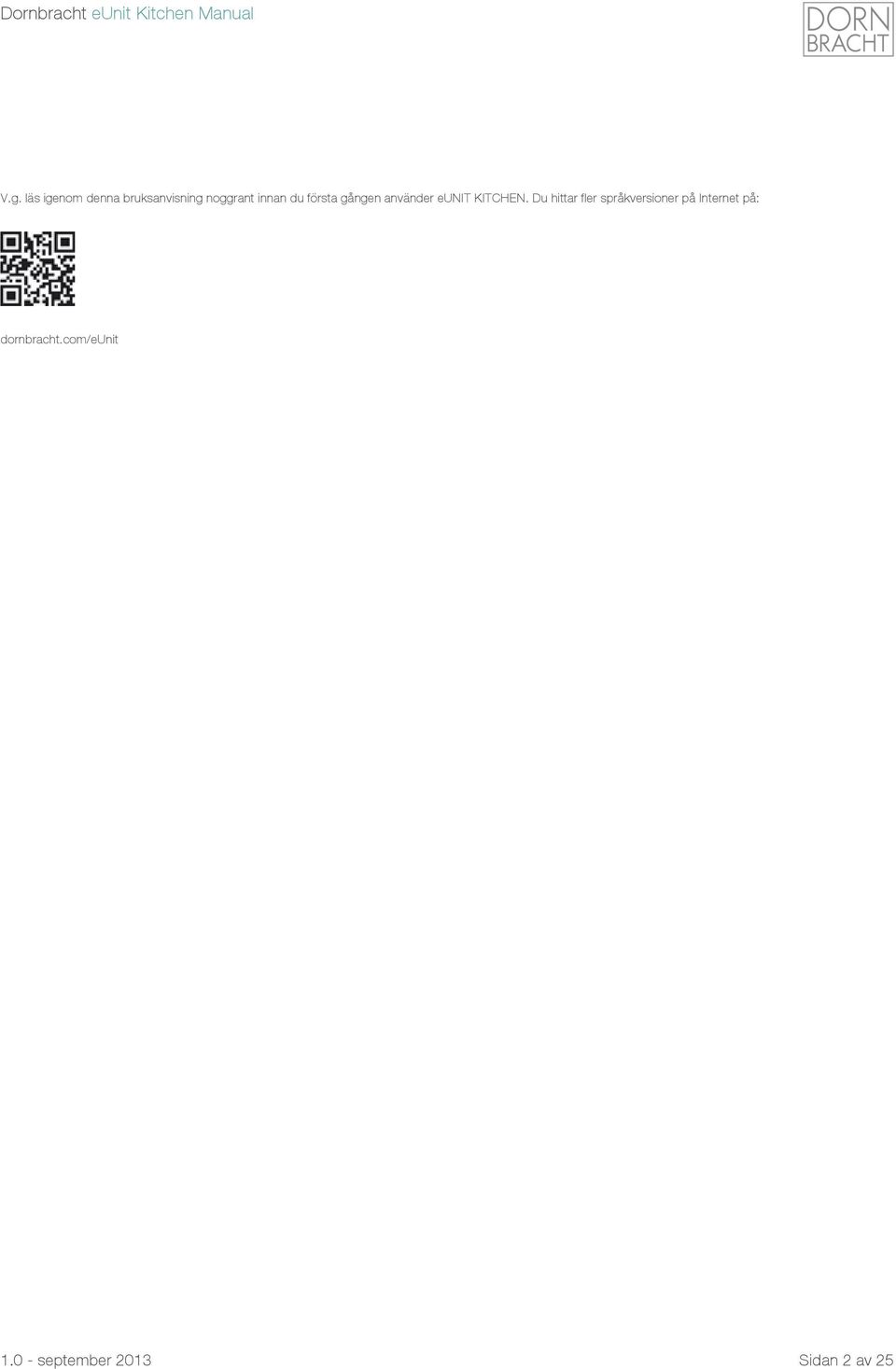

3 V.g. läs igenom denna bruksanvisning noggrant innan du första gången använder eunit KITCHEN. Du hittar fler språkversioner på Internet på: dornbracht.com/eunit september 2013 Sidan 2 av 25

4 Produktbeskrivning Fri placering Integrerat i diskhon september 2013 Sidan 3 av 25

5 Typ: eunit Kitchen Effekt: Max. 18 W Spänning: V ~ Hz Strömstyrka: 0,6 A Kapslingsklassning (betjäningselement): IP X4 Kapslingsklassning (styrenhet med evalve): IP X4 Aloys F. Dornbracht GmbH & Co. KG Armaturenfabrik Köbbingser Mühle 6, D Iserlohn Tel. +49(0) , fax +49(0) mail@dornbracht.de, dornbracht.com september 2013 Sidan 4 av 25

6 Funktioner eunit KITCHEN har ett automatiskt pausläge. Så fort man trycker eller vrider på något reglage är systemet klart att tas i bruk. Om systemet inte använts på 60 minuter återgår systemet (inkl, fotsensorn) till det automatiska viloläget. Den förprogrammerade vattenmängden uppgår till 80%, den förprogrammerade temperaturen är 28 C. De individuella inställningarna sparas i fem minuter sedan vattnet stängts av. Driftklart Paus På / Av Med vridreglage september 2013 Sidan 5 av 25

7 Styrning via display Med fotsensor september 2013 Sidan 6 av 25

8 Mängdinställning Mängd september 2013 Sidan 7 av 25

9 Temperaturinställning Temperaturinställning Upphäva skållningsskyddet 1 = Vrid till max 2 = Tryck + vrid samtidigt Efter tio minuter kopplar skållningsskyddet automatiskt på igen september 2013 Sidan 8 av 25

10 Öppna /stänga bottenventilen Stänga / Öppna Dosering Genom att upprepade gånger trycka på den vänstra knappen kan man välja individuellt mellan 1,0 och 9,0 l.genom att upprepade gånger trycka på den högra knappen kan man välja individuellt mellan 0,1 och 0,9 l. Logisk betjäning Styrdisplay september 2013 Sidan 9 av 25

11 1 =Vatten På / Av 2 =Dosering 0,1-0,9 l 3 =Bottenventilen Stängd / Öppen 4 =Dosering 1-9 l Vridreglage Mängd Temperatur Säkerhetsvarning september 2013 Sidan 10 av 25

12 eunit KITCHEN kan användas av barn från 8 års ålder, liksom av personer med nedsatt fysisk, sensorisk eller mental förmåga eller bristande erfarenhet eller kunskap, förutsatt att det sker under tillsyn eller att de informerats om det rätta handhavandet och riskerna vid fel användning. Barn får inte leka med apparaten. Rengöring och underhållsarbeten får utföras av barn endast under vuxnas tillsyn. Fri placering Integrerat i diskhon september 2013 Sidan 11 av 25

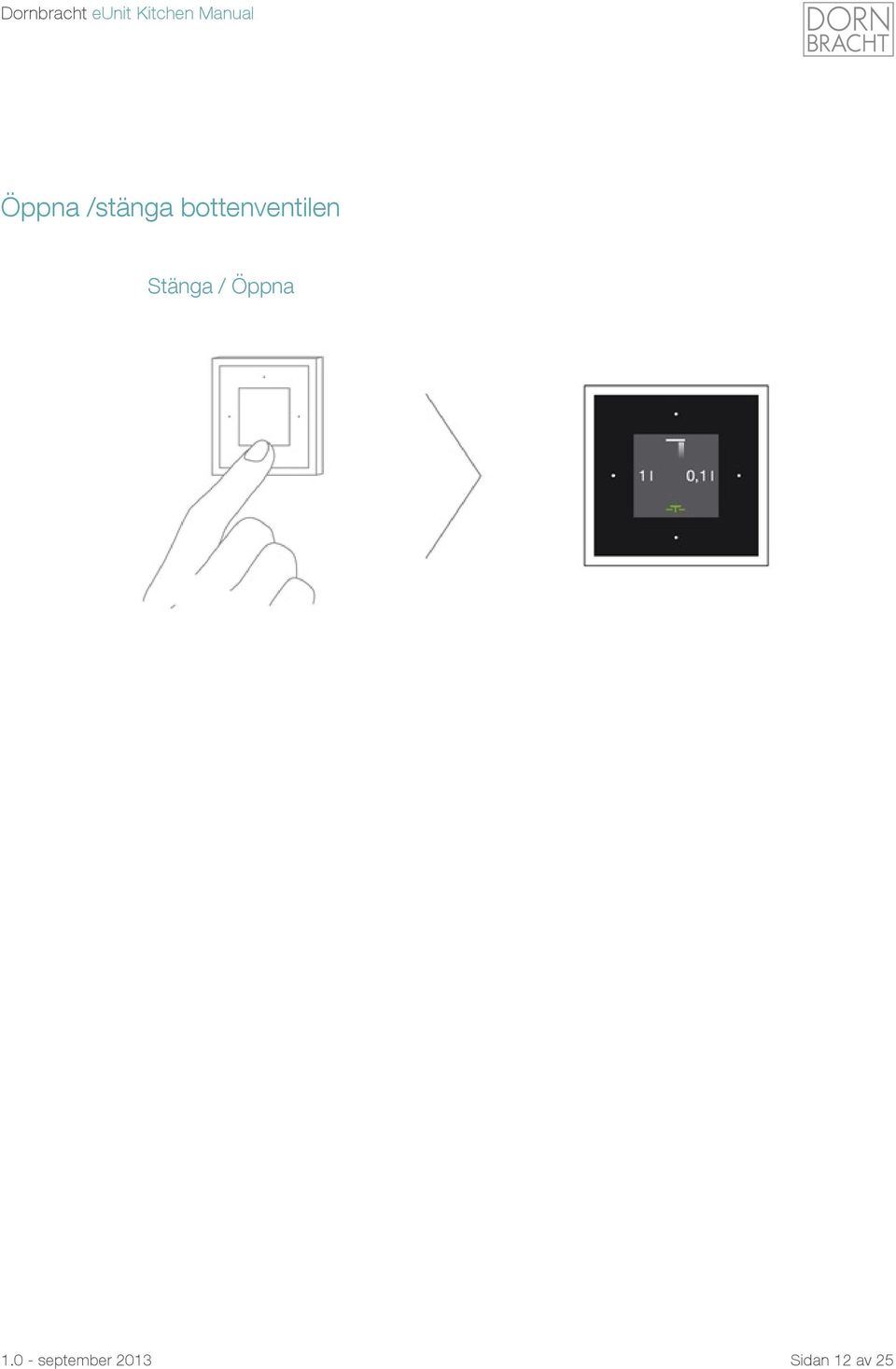

13 Öppna /stänga bottenventilen Stänga / Öppna september 2013 Sidan 12 av 25

14 Temperaturinställning Temperaturinställning Upphäva skållningsskyddet 1 = Vrid till max 2 = Tryck + vrid samtidigt Efter tio minuter kopplar skållningsskyddet automatiskt på igen. På / Av Med vridreglage september 2013 Sidan 13 av 25

15 Styrning via display Med fotsensor september 2013 Sidan 14 av 25

16 Dosering Genom att upprepade gånger trycka på den vänstra knappen kan man välja individuellt mellan 1,0 och 9,0 l.genom att upprepade gånger trycka på den högra knappen kan man välja individuellt mellan 0,1 och 0,9 l september 2013 Sidan 15 av 25

17 Driftklart Paus Vridreglage Mängd Temperatur september 2013 Sidan 16 av 25

18 Styrdisplay 1 =Vatten På / Av 2 =Dosering 0,1-0,9 l 3 =Bottenventilen Stängd / Öppen 4 =Dosering 1-9 l Väntmeddelande Om man valt en funktion som ännu inte är klar att tas i drift blinkar motsvarande symbol. Blinkandet upphör när funktionen kan tas i drift september 2013 Sidan 17 av 25

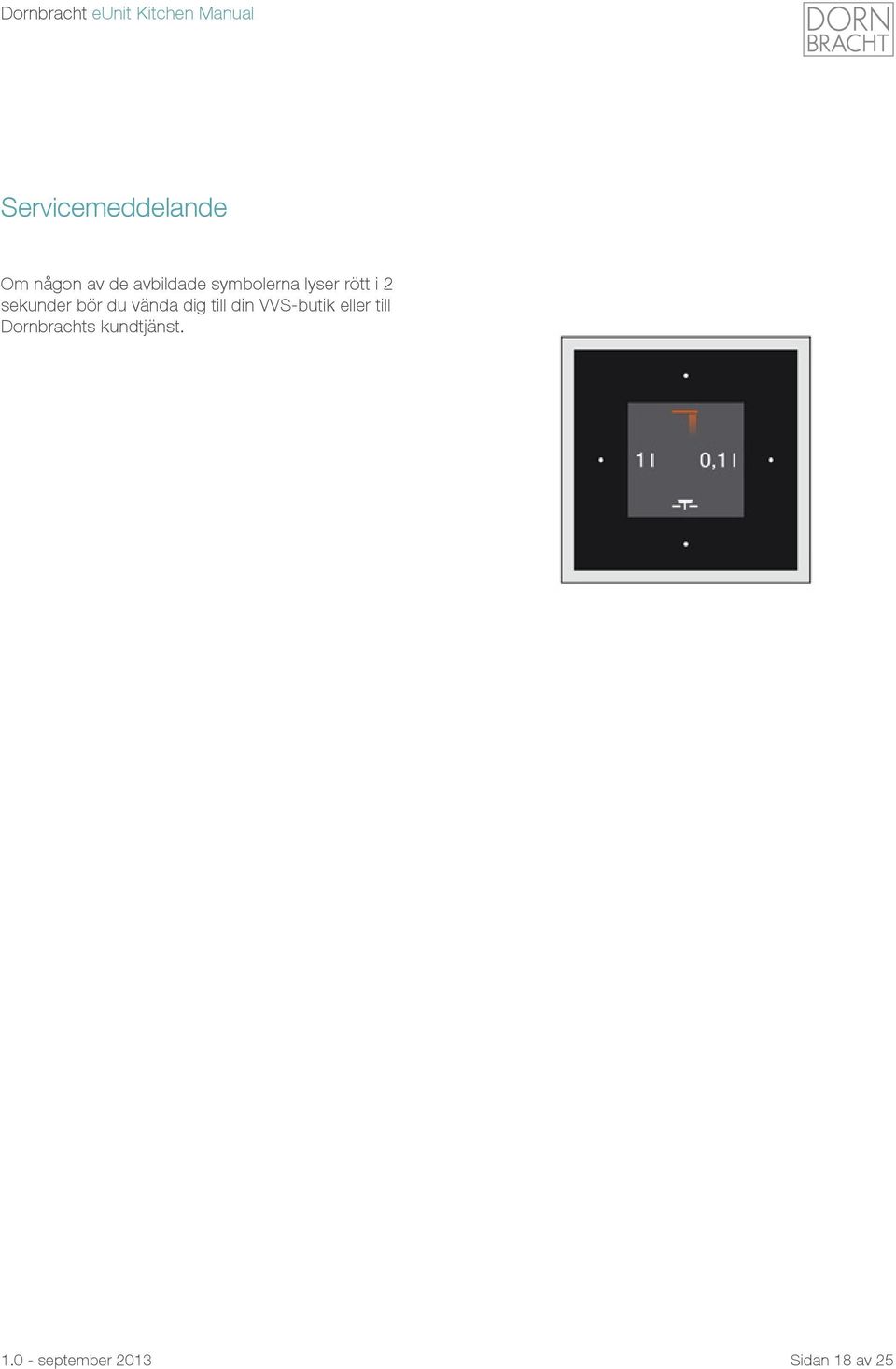

19 Servicemeddelande Om någon av de avbildade symbolerna lyser rött i 2 sekunder bör du vända dig till din VVS-butik eller till Dornbrachts kundtjänst september 2013 Sidan 18 av 25

20 Mängdinställning Mängd september 2013 Sidan 19 av 25

21 Allmäna råd Rengöring Knappspärr Servicemeddelande Om någon av de avbildade symbolerna lyser rött i 2 sekunder bör du vända dig till din VVS-butik eller till Dornbrachts kundtjänst september 2013 Sidan 20 av 25

22 Väntmeddelande Om man valt en funktion som ännu inte är klar att tas i drift blinkar motsvarande symbol. Blinkandet upphör när funktionen kan tas i drift. Skötsel Vi rekommenderar att du en gång om året låter en auktoriserad installatör gå igenom och serva samtliga komponenter. En sådan service omfattar rengöring, täthetskontroll, kontroll av samtliga funktioner samt uppdatering till senaste version av mjukvaran. Det enklaste sättet att få en regelbunden kontroll är att träffa ett serviceavtal med en auktoriserad VVS-installatör. Säkerhetsavstängning En säkerhetsavstängning ser till att samtliga aktiva funktioner stängs av automatiskt efter högst 30 minuter september 2013 Sidan 21 av 25

23 Skrotning Samtliga elektroniska komponenter har märkts i enlighet med det europeiska direktivet 2002/96/EG angående uttjänta elektriska och elektroniska apparater (WEEE - waste electrical and electronic equipment). Direktivet anger ramarna för återtagande och upparbetning av uttjänta apparater inom hela EU-området. Elektriska och elektroniska apparater innehåller utöver värdefulla återanvändningsbara ämnen även skadliga ämnen. Dessa skulle, om de hamnar i sopdeponier eller annars behandlas felaktigt, kunna förorsaka skador på människors hälsa eller på miljön. När en sådan apparat tjänat ut bör du därför inte kasta den i en vanlig sopcontainer. I stället bör du lämna in den på din kommunala uppsamlingsplats för behandling och upparbetning av uttjänta elektriska och elektroniska apparater. Följ gällande lokala bestämmelser. Ta även hänsyn till eventuella avvikande nationella föreskrifter. Skötsel Vi rekommenderar att du en gång om året låter en auktoriserad installatör gå igenom och serva samtliga komponenter. En sådan service omfattar rengöring, täthetskontroll, kontroll av samtliga funktioner samt uppdatering till senaste version av mjukvaran. Det enklaste sättet att få en regelbunden kontroll är att träffa ett serviceavtal med en auktoriserad VVS-installatör. Rengöring Knappspärr september 2013 Sidan 22 av 25

24 Säkerhetsavstängning En säkerhetsavstängning ser till att samtliga aktiva funktioner stängs av automatiskt efter högst 30 minuter. Skrotning september 2013 Sidan 23 av 25

25 Samtliga elektroniska komponenter har märkts i enlighet med det europeiska direktivet 2002/96/EG angående uttjänta elektriska och elektroniska apparater (WEEE - waste electrical and electronic equipment). Direktivet anger ramarna för återtagande och upparbetning av uttjänta apparater inom hela EU-området. Elektriska och elektroniska apparater innehåller utöver värdefulla återanvändningsbara ämnen även skadliga ämnen. Dessa skulle, om de hamnar i sopdeponier eller annars behandlas felaktigt, kunna förorsaka skador på människors hälsa eller på miljön. När en sådan apparat tjänat ut bör du därför inte kasta den i en vanlig sopcontainer. I stället bör du lämna in den på din kommunala uppsamlingsplats för behandling och upparbetning av uttjänta elektriska och elektroniska apparater. Följ gällande lokala bestämmelser. Ta även hänsyn till eventuella avvikande nationella föreskrifter. Om du har några frågor, v.g. vänd dig till din Dornbrachtrepresentant: Dornbracht Nordic A/S Masteskurene, skur 7 Galionsvej Copenhagen Tel , Fax mail@dornbrachtgroup.se, september 2013 Sidan 24 av 25
