1 Bruksanvisning i original Magne v2 Elektromagnetiskt processlås ABB Jokab Safety Varlabergsvägen 11,

2 Läs och sätt dig in i innehållet i användarmanualen. Läs och sätt dig in i innehållet i denna manual innan du börjar använda produkterna. Vänligen kontakta representant för ABB JOKAB SAFETY om du har frågor eller kommentarer. GARANTI ABB JOKAB SAFETY garanterar att produkterna är fria från defekter i material eller utförande under ett (1) år (eller annan period om så anges) räknat från försäljningsdatum från ABB JOKAB SAFETY. ABB JOKAB SAFETY AVSÄGER SIG GARANTIER AV ALLA SLAG, UTTRYCKTA ELLER UNDERFÖRSTÅDDA, OM ICKE-INTRÅNG, SÄLJBARHET ELLER LÄMPLIGHET FÖR VISST ÄNDAMÅL DÅ DET ÄR KÖPAREN, ELLER ANVÄNDAREN, ALLENA SOM AVGÖR OM PRODUKTERNA UPPFYLLER KRAVEN ELLER LÄMPAR SIG FÖR SPECIFIKT ÄNDAMÅL. ABB JOKAB SAFETY UTFÄSTER INGA ANDRA GARANTIER, VARKEN UTTRYCKLIGA ELLER UNDERFÖRSTÅDDA. ANSVARSBEGRÄNSNING ABB JOKAB SAFETY FRÅNSÄGER SIG ANSVAR FÖR SÄRSKILDA, INDIREKTA, ELLER FÖLJDSKADOR, FÖRLORADE INTÄKTER ELLER AFFÄRER AV NÅGOT SLAG MED AVSEENDE PÅ DESSA PRODUKTER, OAVSETT OM KRAVET GRUNDAR SIG PÅ AVTAL, GARANTI, OAKTSAMHET ELLER RENT ANSVAR. ABB JOKAB SAFETYs ansvar kan under inga omständigheter överstiga priset för den enskilda produkt för vilken ansvar åberopas. ABB JOKAB SAFETY ANSVARAR UNDER INGA OMSTÄNDIGHETER FÖR GARANTI, REPARATION ELLER ANDRA KRAV MED AVSEENDE PÅ PRODUKTERNA OM ABB JOKAB SAFETYs ANALYSER BEKRÄFTAR ATT PRODUKTERNA EJ BLIVIT KORREKT HANTERADE, FÖRVARADE, INSTALLERADE OCH UNDERHÅLLNA OCH INTE HELLER UTSATTS FÖR ÅVERKAN, FELAKTIG ANVÄNDNING ELLER OLÄMPLIGA MODIFIERINGAR ELLER REPARATIONER. PRODUKTERNAS LÄMPLIGHET ABB JOKAB SAFETY ansvarar inte för överensstämmelse med standarder, regelverk eller föreskrifter som gäller för produktkombinationer i kundens tillämpning eller produktanvändning. ABB JOKAB SAFETY tillhandahåller på kundens begäran certifieringsdokument från tredje part med uppgifter om klassificering och användningsbegränsningar för produkterna. Denna information är i sig inte tillräcklig för en fullständig bedömning av produkternas lämplighet i kombination med slutprodukten, maskinen, systemet eller annan tillämpning eller användning. Nedan följer några exempel på användningsområden som måste beaktas särskilt. Detta är inte någon fullständig lista över samtliga möjliga användningsområden för produkterna, inte heller påstås att nämnda användningsområden lämpar sig för produkterna i fråga: Utomhusbruk, användningsområden som inbegriper risk för kemisk kontamination eller elektriska störningar eller betingelser eller användningsområden som inte beskrivs i denna manual. Kontrollsystem för kärnkraft, förbränningssystem, järnvägssystem, luftfartssystem, medicinsk utrustning, spelautomater, fordon och installationer som omfattas av separata branschföreskrifter eller nationella bestämmelser. System, maskiner och utrustning som kan utgöra fara för liv eller egendom. Ta reda på och notera alla förbjudna användningsområden för produkterna. ANVÄND ALDRIG PRODUKTERNA I EN TILLÄMPNING SOM UTGÖR ALLVARLIG FARA FÖR LIV ELLER EGENDOM UTAN ATT SÄKERSTÄLLA ATT SYSTEMET SOM HELHET ÄR KONSTRUERAT ATT HANTERA RISKERNA, SAMT ATT PRODUKTEN FRÅN ABB JOKAB SAFETY HAR RÄTT KLASSIFICERING OCH ÄR VEDERBÖRLIGEN INSTALLERAD FÖR AVSEDD ANVÄNDNING SOM DEL I UTRUSTNING ELLER SYSTEM. UPPGIFTER OM PRESTANDA Även om allt gjorts för att säkerställa riktigheten av informationen i denna manual, frånsäger sig ABB JOKAB SAFETY ansvar för fel eller försummelser och förbehåller sig rätten att göra ändringar och förbättringar utan föregående meddelande. De uppgifter om produktprestanda som tillhandhålls i denna manual är endast avsedda som vägledning för användaren vid bedömning av produkts lämplighet och utgör ingen garanti. Det kan handla om resultat av tester som ABB JOKAB SAFETY utfört och användaren måste beakta kraven för tänkt tillämpning. Den faktiska prestandan lyder under ABB JOKAB SAFETYs Garanti och Ansvarsbegränsning. 2TLC172257M3401, rev G 2

3 Innehållsförteckning 1 Introduktion... 4 Omfattning... 4 Läsare... 4 Förkunskaper... 4 Särskilda anmärkningar Översikt... 5 Allmän beskrivning... 5 Säkerhetsföreskrifter Anslutningar Installation och underhåll... 8 Installationsföreskrifter... 8 Underhåll... 9 Positionering och orientering av Eva... 9 Testning av säkerhetsfunktionerna... 9 Felsökning Drift LED indikering Översikt av modeller Tillbehör och reservdelar Tekniska data Hållkraft Dimensioner EG-försäkran om överensstämmelse TLC172257M3401, rev. G 3

4 1 Introduktion Omfattning Syftet med denna bruksanvisning är att beskriva det elektromagnetiska processlåset Magne och att tillhandahålla nödvändig information som behövs för montering, installation, kontroller och justeringar efter installation samt underhåll. Instruktionerna innehåller den grundläggande information som behövs för den elektriska installationen av Magne. Läsare Detta dokument är avsett för installationsauktoriserad personal. Förkunskaper Det förutsätts att läsaren av detta dokument har kunskap om följande: Grundläggande kunskaper om produkter från ABB Jokab Safety. Allmänna kunskaper om säkerhetsanordningar och processlås. Allmänna kunskaper om maskinsäkerhet. Särskilda anmärkningar Uppmärksamma följande särskilda anteckningar genom hela dokumentet: Varning! Aktas! Obs! Risk för allvarlig personskada! En instruktion, föreskrift eller förfarande som, om den inte utförs korrekt, kan leda till skada för operatör eller annan personal. Risk för skada på utrustningen! En instruktion, föreskrift eller förfarande som, om den inte utförs korrekt, kan leda till skada på utrustningen. Anmärkningar som används för att ge viktig eller förklarande information. 2TLC172257M3401, rev G 4

5 2 Översikt Allmän beskrivning Magne är ett elektromagnetiskt processlås som är konstruerat utan rörliga delar, vilket gör det slitstarkt och väl anpassat för industriella applikationer och tuffa miljöer. Magne kan hålla en dörr eller lucka stängd med upp till N. När strömmen sedan är bruten fastnar inget magnetiskt material på ytan. Magne 1A är ett elektromagnetiskt lås som, vid behov, kan kompletteras med valfri extern förreglingsbrytare. Magne 2A och -2Ax är elektromagnetiska lås med integrerad Eden-givare för säker förregling av skydd. Magne 2A har en 8-polig M12-kontakt, vilket tillåter informationsutgångar för indikering (t.ex. när ankarplattan är låst till elektromagneten). Magne 2Ax har en 5-polig M12-kontakt med en stiftskonfiguration som möjliggör inkoppling till en Urax anpassningsenhet för anslutning till AS-i-bussen. Magne 1B, -2B och -2Bx är identiska med ovan respektive nämnda modeller förutom en permanentmagnet som är inbyggd i ankarplattan vilken håller dörren eller luckan stängd med ca 30 N då strömmen är bruten till elektromagneten. För ytterligare detaljer se kapitel Översikt av modeller. Y-förgreningar kan användas för att ansluta flera Magne-enheter och Eden-givare i serie, vilket möjliggör styrning och övervakning av en enda Pluto säkerhets-plc eller Vital säkerhetsmodul. Inga strömspikar över märkström uppstår vid aktivering av låsningen, vilket förenklar dimensionering av systemet. Säkerhetsföreskrifter Varning! Läs noga igenom hela bruksanvisningen innan du använder enheten. Enheterna bör alltid installeras av en utbildad elektriker som följer säkerhetsföreskrifterna, angivna standarder och maskindirektivet. Underlåtenhet att följa instruktionerna, eventuell användning som inte sker i enlighet med vad som anges i dessa anvisningar samt felaktig installation eller hantering av enheten kan påverka säkerheten för personer och anläggning. För installation och föreskriven användning av produkten måste anmärkningarna som anges följas noggrant, och de tekniska standarder som är relevanta för applikationen måste beaktas. Vid underlåtenhet att följa instruktionerna eller standarderna, och särskilt vid manipulation och/eller modifiering av produkten, utesluts allt ansvar. 2TLC172257M3401, rev. G 5

6 3 Anslutningar Skärmad kabel rekommenderas för inkoppling av denna enhet. Aktas! Samtliga kabelfärger enligt ABB Jokab Safety standardkabel. Magne 1A/B Magne 1A/B 5-polig M12-kontakt: Spole REED 1 ) Brun: Låsning, +24 VDC 2 ) Vit: Info-kontakt, gemensam 3 ) Blå: 0 VDC 4 ) Svart: Info-kontakt, låst 5 ) Grå: Info-kontakt, upplåst M12 5-polig hankontakt sedd från kabelsidan M12 5-polig honkontakt sedd från kabelsidan Obs! Magne 1A/B kan seriekopplas med hjälp av M12-3A. Varning! Info-utgångarna är icke-säkra och får därför aldrig användas för att styra en säkerhetsapplikation. Magne 2A/B ADAM EDEN Magne 2A/B Spole REED 8-polig M12-kontakt: 1 ) Vit: Dynamisk signal in 2 ) Brun: +24 VDC 3 ) Grön: Låsning, +24 VDC 4 ) Gul: Låsning, 0 VDC 5 ) Grå: Info-signal, stängt (max 10 ma) 6 ) Rosa: Dynamisk signal ut 7 ) Blå: 0 VDC 8 ) Röd: Info-signal, låst (max 100 ma) M12 8-polig hankontakt sedd från kabelsidan M12 8-polig honkontakt sedd från kabelsidan Obs! Två Magne 2A/B kan kopplas till förgreningsblock Tina 12A. Varning! Info-utgångarna är icke-säkra och får därför aldrig användas för att styra en säkerhetsapplikation. För att styra en säkerhetsapplikation används de säkra dynamiska signalerna från förreglingsbrytaren Eden. 2TLC172257M3401, rev G 6

7 Magne 2Ax/Bx ADAM Magne 2Ax/Bx EDEN Spole 5-polig M12-kontakt: 1 ) Brun: +24 VDC 2 ) Vit: Dynamisk signal in 3 ) Blå: 0 VDC 4 ) Svart: Dynamisk signal ut 5 ) Grå: Låsning M12 5-polig hankontakt sedd från kabelsidan M12 5-polig honkontakt sedd från kabelsidan Obs! Magne 2Ax/Bx kan anslutas till AS-i-bussen genom en Urax B1R. 2TLC172257M3401, rev. G 7

8 60 18 ±5 4 Installation och underhåll Maximal installationstolerans mellan elektromagnet och ankarplatta är ± 5 mm i Magnes längsriktning och ± 3 mm i sidled. Beslagen för en slagdörr är konstruerade för en dörr med 5-15 mm dörrglipa. Mått för installation av skjutdörr enligt ritning nedan. Ankarplattan monteras med 2st M8 skruv från baksidan. Dessa får inte dras åt så hårt att cellgummit pressas ihop till en tjocklek mindre än 8mm. Välj lämplig skruv som bottnar i ankarplattans hål när lagom stort spel finns för cellgummit så att ankarplattans rörlighet säkerställs. Rekommenderat åtdragningsmoment är 7±2Nm Monteringsanvisning medföljer respektive monteringskit. 69 ±5 Fence Magne 1A Sliding door Monteringstoleranser (allmänt) Monteringstoleranser (skjutdörr med Magne 1A och JSM D23) OBS: Alla mått anges i millimeter. Installationsföreskrifter Följ nedanstående instruktioner noga för att undvika personskador eller skador på enheten. Aktas! Kontrollera efter montage att magnetens och ankarplattans ytor är jämna och parallella så att full anliggning erhålls då dörren stängs. Magne måste monteras så nära dörrhandtaget som möjligt. Avståndet mellan låset och handtaget ger upphov till en hävarmseffekt vilket leder till att lägre manöverkraft erfordras för att forcera låset. Ökat avstånd medför även en risk att ankarplattan vrids från elektromagneten, vilket leder till avsevärt försämrad hållkraft. Låsets hållkraft kan bli väsentligt lägre om ankarplatta och cellgummi inte har möjlighet att röra sig, granska så att full anliggning alltid erhålls. Det är viktigt att Eva är korrekt positionerad relativt den inbyggda Adam-givaren (gäller Magne 2A/B, - 2Ax/Bx). Se avsnittet Positionering och orientering av Eva. Ankarplattan kan skadas permanent om åtdragningsmomentet överskrider 9Nm (7±2Nm) vid montering. Ankarplattan får inte användas som enda dörrstopp. Extra dörrstopp måste användas för att förhindra skador på Magne. Varning! Monteringstoleransen hos den inbyggda reed-sensorn kan minska vid montage av Magne direkt på stål. En distans på 5 mm mellan montageytan och Magne rekommenderas för bibehållen funktion. Inkoppling till M12-kontakten skall ske efter Magne har monterats på sitt tänkta underlag. Alla säkerhetsfunktioner måste testas innan enheten sätts i drift. 2TLC172257M3401, rev G 8

9 Underhåll Elektromagneten bör rengöras regelbundet för att upprätthålla full hållkraft. Varning! Säkerhetsfunktionerna och mekaniken bör testas regelbundet, minst varje år, för att kontrollera att alla säkerhetsfunktioner fungerar korrekt (EN 62061:2005). Kontakta närmaste ABB Jokab Safety serviceställe eller återförsäljare i händelse av funktionsstopp eller produktskada. Försök inte att reparera produkten eftersom det kan leda till permanent skada, vilket försämrar säkerheten på enheten, vilket i sin tur kan leda till allvarliga personskador. Positionering och orientering av Eva Detta avsnitt gäller endast Magne 2A/B, -2Ax/Bx. Den integrerade förreglingsbrytaren Eden består av två olika enheter, Adam och Eva. Enheterna måste positioneras korrekt för att givaren ska fungera som den ska. Adam är inbyggd i inkapslingen till Magne 2, ingjuten mellan elektromagneten och M12-kontakten. Figuren nedan visar Eva i korrekt position ovanpå Magne när dörren är stängd. Eva-enheten korrekt positionerad och orienterad ovanpå Adam-enheten som är inbyggd i Magne 2A/B och -2Ax/Bx Säkerhetsapplikationen är baserad på att Edengivaren avgör om ett skydd är öppet eller stängt, vilket gör det till en viktig uppgift att noggrant positionera enheterna och att testa säkerhetsfunktionerna. Testning av säkerhetsfunktionerna Detta avsnitt gäller endast Magne 2A/B, -2Ax/Bx. Vid användning av extern säker förreglingsbrytare tillsammans med Magne 1A/B bör liknande tester genomföras. Kontrollera att säkerhetsfunktionerna fungerar genom att följa dessa steg: Bryt den dynamiska säkerhetsslingan innan denna enhet. Lysdioden ska blinka mellan grönt och rött. Återupprätta den dynamiska säkerhetsslingan. Flytta Eva till positionen bredvid Adam (stäng dörren). Lysdioden ska lysa grönt. Flytta Eva bort från Adam (öppna dörren). Lysdioden ska lysa rött när Eva är utanför maximalt avkänningsavstånd till Adam. Ytterligare ett funktionstest kan göras genom att långsamt flytta Eva bort från Adam (d.v.s. öppna dörren långsamt från helt stängt läge). Lysdioden ska blinka snabbt mellan grönt och rött när Eva är inom 2 mm av maximalt avkänningsavstånd till Adam. 2TLC172257M3401, rev. G 9

10 Felsökning Detta avsnitt gäller endast Magne 2A/B, -2Ax/Bx LED indikering Förmodad felorsak Kontroll och åtgärder Lyser rött Eva borta från Adam Metall mellan Eden-givarna 24 VDC ingång på stift-2 (ingen dynamisk signal) Flytta Eva inom känselavstånd till Adam Ta bort metallen Kolla om det är 24 VDC på ingång (stift-2). Om Ja, kolla kabel eller enheten innan denna på säkerhetsslingan, och åtgärda eventuellt problemet. Lyser inte Ingen matningsspänning Kolla 24 VDC / 0 VDC matningsspänning Lyser grönt (men ingen dynamisk signal upptäcks) Svagt ljus eller grönt och rött ljus samtidigt Defekt dynamisk insignal till enheten (asymmetriska pulser) Enheten är defekt Kolla den dynamiska signalen till enheten innan denna på säkerhetsslingan Enheten behöver bytas ut. Kontakta ABB Jokab Safety. Varning! En defekt enhet skall bytas ut mot en ny. Kringgå aldrig säkerhetsslingan med Tina 1A eller någon annan lösning. 2TLC172257M3401, rev G 10

11 5 Drift Låsning: 1. Stäng dörren. 2. Låsning enligt PLC-program (t.ex. genom signal från tryckknapp). Upplåsning: 1. Upplåsning enligt PLC-program (t.ex. genom signal från tryckknapp, eller automatiskt när maskin- /processcykeln avslutats som den ska). 2. Öppna dörren. LED indikering LED Indikering Beskrivning LED på Adam (Magne 2A/B, -2Ax/Bx) Grön Grön-Röd (blink) Grön-Röd (snabb blink) Röd Eva nära, säkerhetsslingan sluten (dörr stängd) Eva nära, säkerhetsslingan tidigare bruten (dörr stängd) Eva är inom 2 mm från max känselavstånd (dörr stängd) Eva avlägsen, säkerhetsslinga bruten (dörr öppen) 2TLC172257M3401, rev. G 11

12 6 Översikt av modeller Beskrivning av Magnes modellnamn: Magne X Y Z OBS: Position Z är endast möjlig för varianter med integrerad Eden-givare. Position Beteckning Beskrivning X 1 Endast elektromagnetiskt lås 2 Elektromagnetiskt lås med integrerad Eden förreglingsbrytare Y Z A B x Ankarplatta 32mm utan permanentmagnet Ankarplatta 32mm med permanentmagnet (30 N hållkraft) 8-polig anslutning 5-polig anslutning (kompatibel med vissa Urax anpassningsenheter för AS-i) Beslag finns tillgängliga för olika dörrtyper (slag- eller skjutdörr), se Tillbehör och reservdelar. Typ Artikelnummer Beskrivning Magne 1A v2 Magne 1B v2 Magne 2A v2 Magne 2B v2 Magne 2Ax v2 Magne 2Bx v2 2TLA042022R2100 2TLA042022R2200 2TLA042022R1600 2TLA042022R1800 2TLA042022R1700 2TLA042022R1900 Elektromagnet med 5-polig M12-kontakt Ankarplatta 32A, cellgummi Elektromagnet med 5-polig M12-kontakt Ankarplatta 32B med permanentmagnet, cellgummi Elektromagnet med 8-polig M12-kontakt Ankarplatta 32A, cellgummi Adam (inbyggd) + Eva (fri) positionsgivare Elektromagnet med 8-polig M12-kontakt Ankarplatta 32B med permanentmagnet, cellgummi Adam (inbyggd) + Eva (fri) positionsgivare Elektromagnet med 5-polig M12-kontakt Ankarplatta 32A, cellgummi Adam (inbyggd) + Eva (fri) positionsgivare Elektromagnet med 5-polig M12-kontakt Ankarplatta 32B med permanentmagnet, cellgummi Adam (inbyggd) + Eva (fri) positionsgivare 2TLC172257M3401, rev G 12

13 Tillbehör och reservdelar Typ Artikelnummer Beskrivning Tillbehör Tillbehör 2TLA042023R0100 2TLA042023R0500 JSM D28 handtagsprofil i aluminium som helt döljer Magne vid stängd dörr. För slagdörr (5-15 mm dörrglipa). Passar alla Magne. Eva monteras i profilen. JSM D21B monteringskit till Magne. För slagdörr (5-15 mm dörrglipa). Passar alla Magne. OBS: Vid montering av Magne 2A/B, -2Ax/Bx behövs även monteringskit för Eva (JSM D24). Tillbehör 2TLA042023R0200 JSM D23 monteringskit till Magne. För skjutdörr. Passar alla Magne. Tillbehör 2TLA042023R0300 JSM D24 monteringskit till Eva. För slagdörr. Reservdel 2TLA042023R0400 Ankarplatta 32B (32mm bred, med permanentmagnet) Reservdel 2TLA042023R1300 Ankarplatta 32A (32mm bred, utan permanentmagnet) Tillbehör 2TLA042023R1000 JSM D27 handtag för JSM D21B Tillbehör 2TLA042022R2300 Ankarplatta 34A (34mm bred, utan permanentmagnet) Tillbehör 2TLA042022R2400 Ankarplatta 34B (34mm bred, med permanentmagnet) Reservdel 2TLA042023R3600 Cellgummi Tillbehör 2TLA020055R0000 M12-3A Y-förgrening för anslutning av flera enheter i serie. Endast för Magne 1A/B. Tillbehör 2TLA020054R1800 Tina 12A förgreningsblock för två enheter. Endast för Magne 2A/B. Tillbehör 2TLA020072R0200 Urax B1R anpassningsenhet för anslutning till AS-i-bussen. 1 säker ingångsnod och 3 icke-säkra utgångar. Kontakt för lokal återställning. AS-i AUX strömförsörjning krävs. Endast för Magne 2Ax/Bx. OBS: Till samtliga monteringskit medföljer skruv för montering på ABB Jokab Safety Quick-Guard staketsystem. En produkt från Jokab Safety med artikelnummer som börjar med 2TLJ är helt kompatibel med de ABB produkter som har ett artikelnummer som börjar med 2TLA. 2TLC172257M3401, rev. G 13

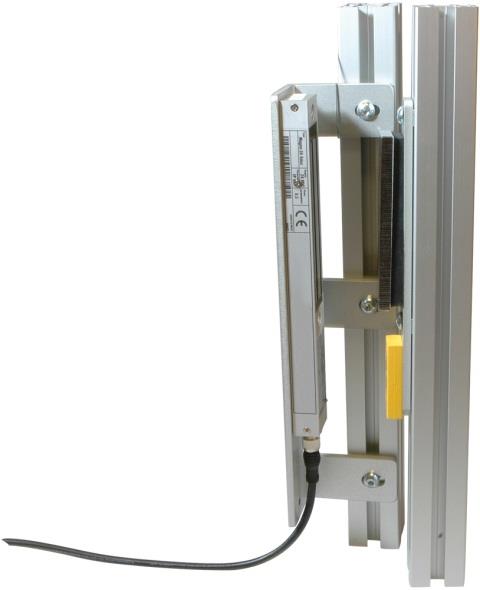

14 JSM D28 handtagsprofil i aluminium för alla Magne (slagdörr) Artikelnummer: 2TLA042023R0100 JSM D28 Magne 2A inkl. Eva-givare och JSM D21B, JSM D24 samt JSM D27 (slagdörr) Artikelnummer: 2TLA042022R1600 Magne 2A v2 2TLA042023R0500 JSM D21B 2TLA042023R0300 JSM D24 2TLA042023R1000 JSM D27 Magne 1A och JSM D21B samt JSM D27 (slagdörr) Artikelnummer: 2TLA042022R2100 Magne 1A v2 2TLA042023R0500 JSM D21B 2TLA042023R1000 JSM D27 Magne 2A inkl. Eva-givare och JSM D23 (skjutdörr) Artikelnummer: 2TLA042022R1600 Magne 2A v2 2TLA042023R0200 JSM D23 2TLC172257M3401, rev G 14

15 7 Tekniska data Tillverkare Adress ABB JOKAB SAFETY Varlabergsvägen Kungsbacka Matningsspänning Driftspänning Elektromagnet: 24 VDC +/- 15 % Eden: VDC, max rippel 10 % Strömförbrukning Tidsfördröjning t (in/ut Eden) Elektromagnet: 7 W (300 ma vid 24 VDC) Eden: ma (se data för Eden) Informationsutgång (Eden): Max 10 ma t < 60 μs OBS! Vid seriekoppling av flera enheter bör kabeldimensionering beaktas. Standardkablar från ABB Jokab Safety har tvärsnittsarean 0,34 mm 2. Magne ger inte upphov till någon strömrusning vid aktivering av låsningen. Allmänt Kapslingsklass Omgivningstemperatur Luftfuktighet Hållkraft Låsfunktion Infoutgång Storlek Vikt Material Färg Kontakt Mekanisk livslängd IP C 35 to 85 % (utan isbildning eller kondensation) 24 VDC: Min 1500 N 0 VDC: 0 N Ankarplattans permanentmagnet: 30 N (Magne -B, -Bx) Elektromagnet (M) Reed sensor (icke-säker) Max brytförmåga: 100 ma, resistiv last Se ritningar Magne 1: 610 g Magne 2: 700 g Ankarplatta 32A/B: 290 g Ankarplatta 34A/B: 308 g Ankarplatta: Järn ytbehandlat med nickel Elektromagnet: Järn ytbehandlat med zink-nickel Hölje: Anodiserad aluminium Ingjutning: PUR, epoxi Silver M12 5-polig hankontakt (Magne 1A/B, 2Ax/Bx) M12 8-polig hankontakt (Magne 2A/B) > 10 7 växlingar Certifiering / Harmoniserade Standarder Överensstämmelse Maskindirektivet 2006/42/EG IEC/EN SIL3, PFH d: 4.50*10-9 EN SIL3, PFH d: 4.50*10-9 EN ISO , EN 62061, EN , IEC , EN , EN , EN , EN 1088 EN ISO Performance level: PL e, Kategori 4, PFH d: 4.50*10-9 Certifiering TÜV Nord Varning! Värden relaterade till säkerhet baseras på förreglingsbrytaren Eden och inkluderar inte låsfunktionen. Obs! Ytterligare detaljer för den integrerade förreglingsbrytaren finns i bruksanvisningen för Eden, vilken återfinns på 2TLC172257M3401, rev. G 15

16 Hållkraft Hållkraft relativ pålagd spänning Dimensioner Dimensioner för Magne 1A/B Dimensioner för Magne 2A/B, -2Ax/Bx 2TLC172257M3401, rev G 16

17 30 Dimensioner för cellgummi 10 (2x) Dimensioner för ankarplatta 32A/34A (utan permanentmagnet) Dimensioner för ankarplatta 32B/34B (med permanentmagnet) OBS: Alla mått anges i millimeter. 2TLC172257M3401, rev. G 17

18 8 EG-försäkran om överensstämmelse 2TLC172257M3401, rev G 18
