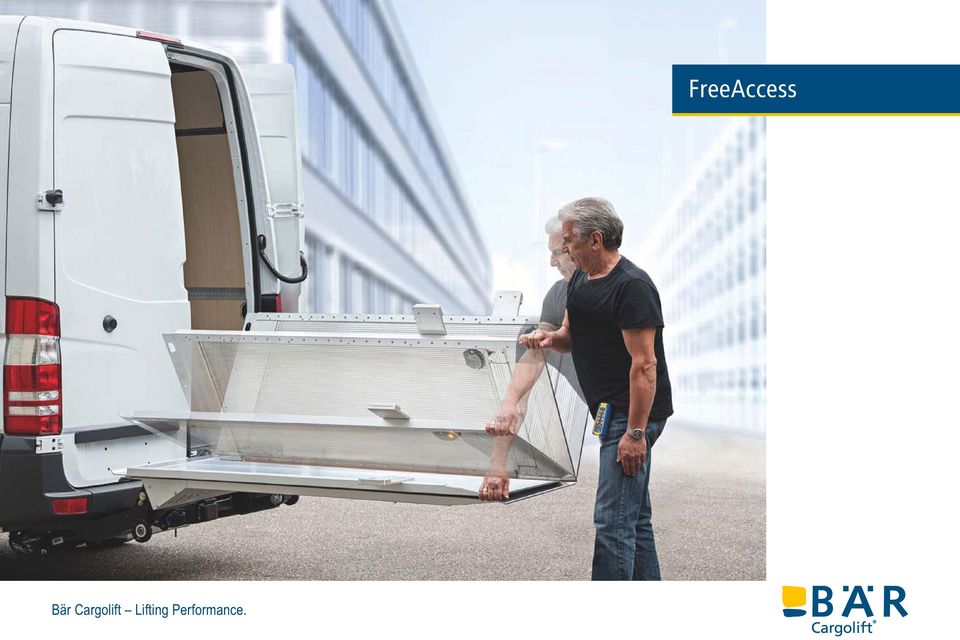

1 Bär Cargolift Lifting Performance. FreeAccess

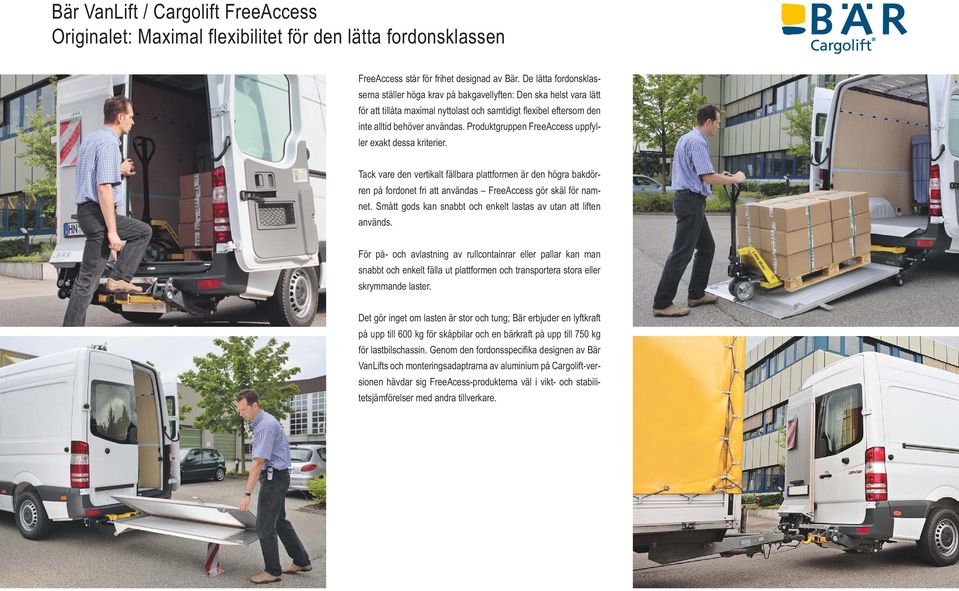

2 Bär VanLift / Cargolift FreeAccess Originalet: Maximal flexibilitet för den lätta fordonsklassen FreeAccess står för frihet designad av Bär. De lätta fordonsklasserna ställer höga krav på bakgavellyften: Den ska helst vara lätt inte alltid behöver användas. Produktgruppen FreeAccess uppfyller exakt dessa kriterier. Tack vare den vertikalt fällbara plattformen är den högra bakdörren på fordonet fri att användas FreeAccess gör skäl för namnet. Smått gods kan snabbt och enkelt lastas av utan att liften används. För på- och avlastning av rullcontainrar eller pallar kan man snabbt och enkelt fälla ut plattformen och transportera stora eller skrymmande laster. Det gör inget om lasten är stor och tung; Bär erbjuder en lyftkraft på upp till 600 kg för skåpbilar och en bärkraft på upp till 750 kg VanLifts och monteringsadaptrarna av aluminium på Cargolift-versionen hävdar sig FreeAcess-produkterna väl i vikt- och stabilitetsjämförelser med andra tillverkare.

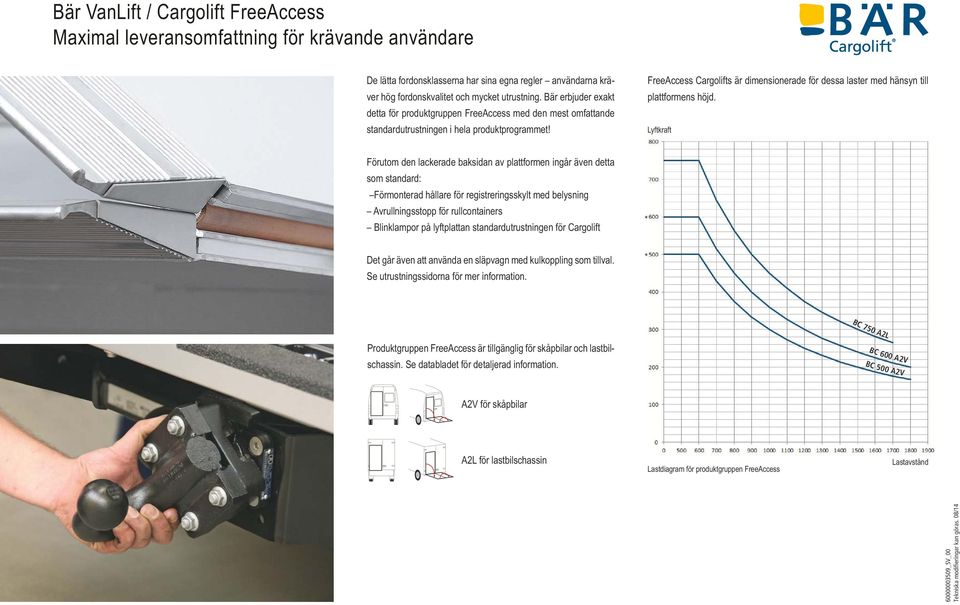

3 Bär VanLift / Cargolift FreeAccess Maximal leveransomfattning för krävande användare De lätta fordonsklasserna har sina egna regler användarna kräver hög fordonskvalitet och mycket utrustning. Bär erbjuder exakt detta för produktgruppen FreeAccess med den mest omfattande standardutrustningen i hela produktprogrammet! FreeAccess Cargolifts är dimensionerade för dessa laster med hänsyn till plattformens höjd. Lyftkraft Förutom den lackerade baksidan av plattformen ingår även detta som standard: Förmonterad hållare för registreringsskylt med belysning Avrullningsstopp för rullcontainers Blinklampor på lyftplattan standardutrustningen för Cargolift * Det går även att använda en släpvagn med kulkoppling som tillval. Se utrustningssidorna för mer information. * Produktgruppen FreeAccess är tillgänglig för skåpbilar och lastbilschassin. Se databladet för detaljerad information. BC 750 A2L BC 600 A2V BC 500 A2V A2V för skåpbilar A2L för lastbilschassin Lastdiagram för produktgruppen FreeAccess Lastavstånd

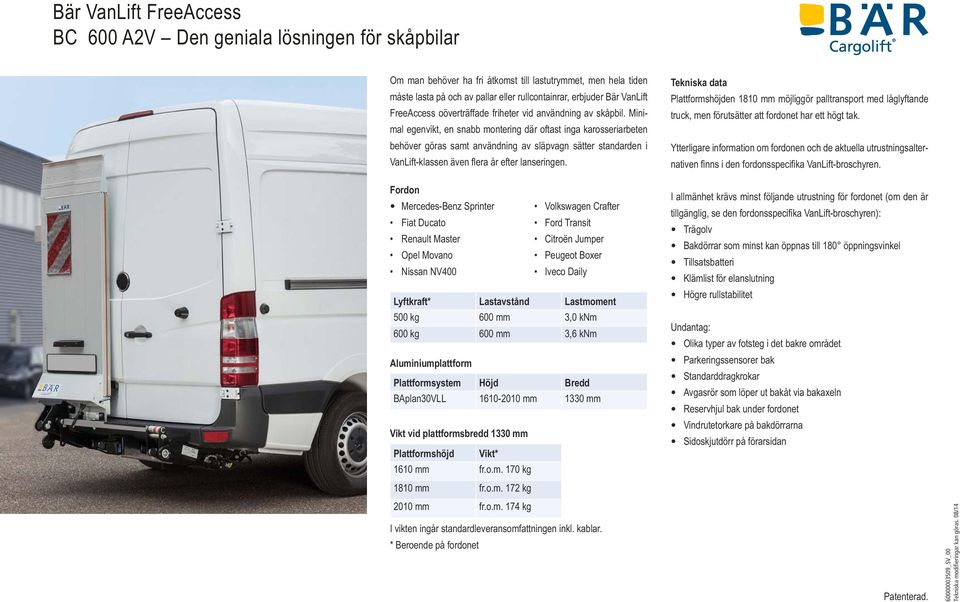

4 Bär VanLift FreeAccess BC 600 A2V Den geniala lösningen för skåpbilar Om man behöver ha fri åtkomst till lastutrymmet, men hela tiden måste lasta på och av pallar eller rullcontainrar, erbjuder Bär VanLift FreeAccess oöverträffade friheter vid användning av skåpbil. Minimal egenvikt, en snabb montering där oftast inga karosseriarbeten behöver göras samt användning av släpvagn sätter standarden i Tekniska data Plattformshöjden 1810 mm möjliggör palltransport med låglyftande truck, men förutsätter att fordonet har ett högt tak. Ytterligare information om fordonen och de aktuella utrustningsalter- Fordon Lyftkraft* Lastavstånd Lastmoment 500 kg 600 mm 600 kg 600 mm Aluminiumplattform Plattformsystem Höjd Bredd BAplan30VLL mm 1330 mm Vikt vid plattformsbredd 1330 mm Plattformshöjd Vikt* 1610 mm fr.o.m. 170 kg 1810 mm fr.o.m. 172 kg 2010 mm I vikten ingår standardleveransomfattningen inkl. kablar. * Beroende på fordonet I allmänhet krävs minst följande utrustning för fordonet (om den är tillgänglig, ): Trägolv Bakdörrar som minst kan öppnas till 180 öppningsvinkel Tillsatsbatteri Klämlist för elanslutning Högre rullstabilitet Undantag: Olika typer av fotsteg i det bakre området Parkeringssensorer bak Standarddragkrokar Avgasrör som löper ut bakåt via bakaxeln Reservhjul bak under fordonet Vindrutetorkare på bakdörrarna Sidoskjutdörr på förarsidan Patenterad.

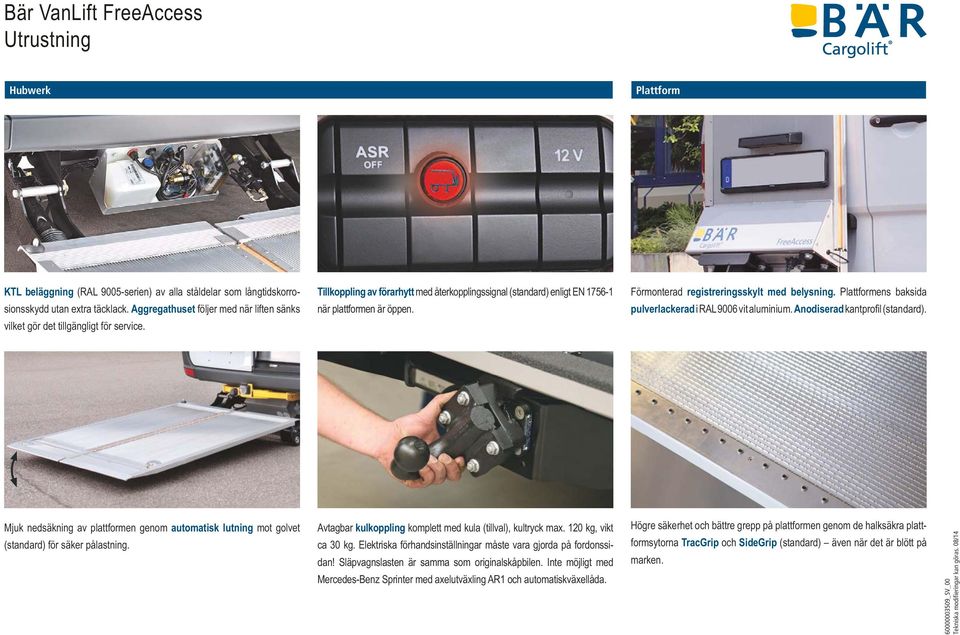

5 Bär VanLift FreeAccess Utrustning Lyftanordning Hubwerk Plattform KTL beläggning (RAL 9005-serien) av alla ståldelar som långtidskorrosionsskydd utan extra täcklack. Aggregathuset följer med när liften sänks vilket gör det tillgängligt för service. Tillkoppling av förarhytt när plattformen är öppen. Förmonterad registreringsskylt med belysning. Plattformens baksida pulverlackerad i RAL 9006 vit aluminium. Anodiserad Mjuk nedsäkning av plattformen genom automatisk lutning mot golvet (standard) för säker pålastning. Avtagbar kulkoppling komplett med kula (tillval), kultryck max. 120 kg, vikt ca 30 kg. Elektriska förhandsinställningar måste vara gjorda på fordonssidan! Släpvagnslasten är samma som originalskåpbilen. Inte möjligt med Mercedes-Benz Sprinter med axelutväxling AR1 och automatiskväxellåda. Högre säkerhet och bättre grepp på plattformen genom de halksäkra plattformsytorna TracGrip och SideGrip (standard) även när det är blött på marken.

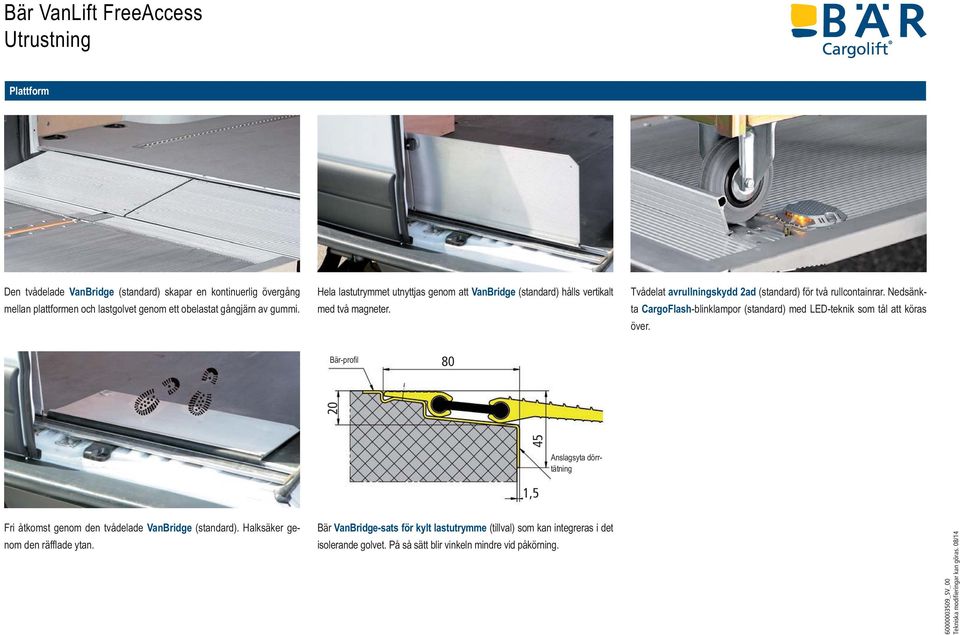

6 Bär VanLift FreeAccess Utrustning Plattform Den tvådelade VanBridge (standard) skapar en kontinuerlig övergång mellan plattformen och lastgolvet genom ett obelastat gångjärn av gummi. Hela lastutrymmet utnyttjas genom att VanBridge (standard) hålls vertikalt med två magneter. Tvådelat avrullningskydd 2ad ta CargoFlash-blinklampor (standard) med LED-teknik som tål att köras över Anslagsyta dörrtätning 1,5 Fri åtkomst genom den tvådelade VanBridge (standard). Halksäker ge- Bär VanBridge-sats för kylt lastutrymme (tillval) som kan integreras i det isolerande golvet. På så sätt blir vinkeln mindre vid påkörning.

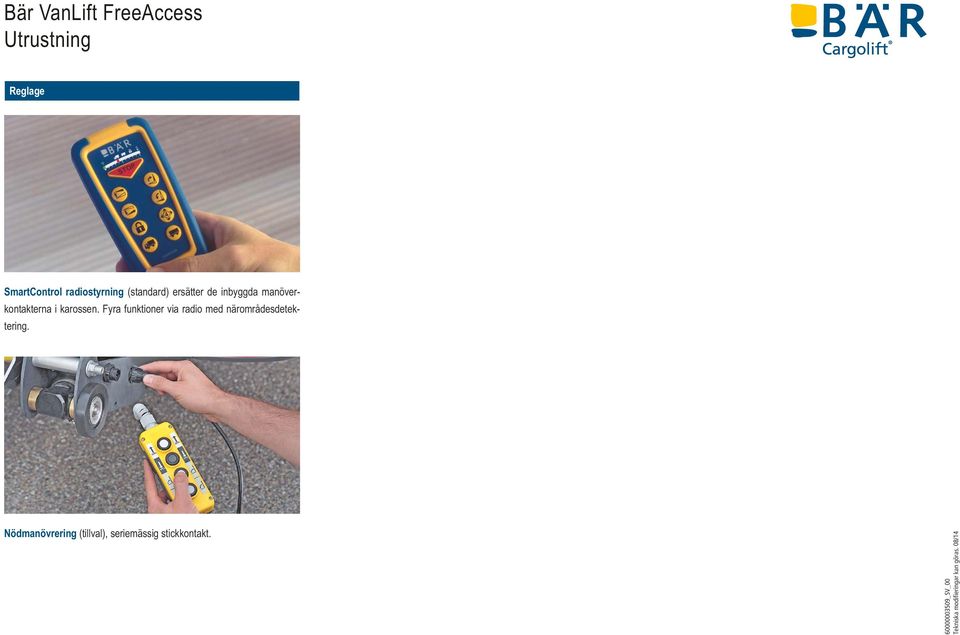

7 Bär VanLift FreeAccess Utrustning Reglage SmartControl radiostyrning (standard) ersätter de inbyggda manöverkontakterna i karossen. Fyra funktioner via radio med närområdesdetektering. Nödmanövrering (tillval), seriemässig stickkontakt.

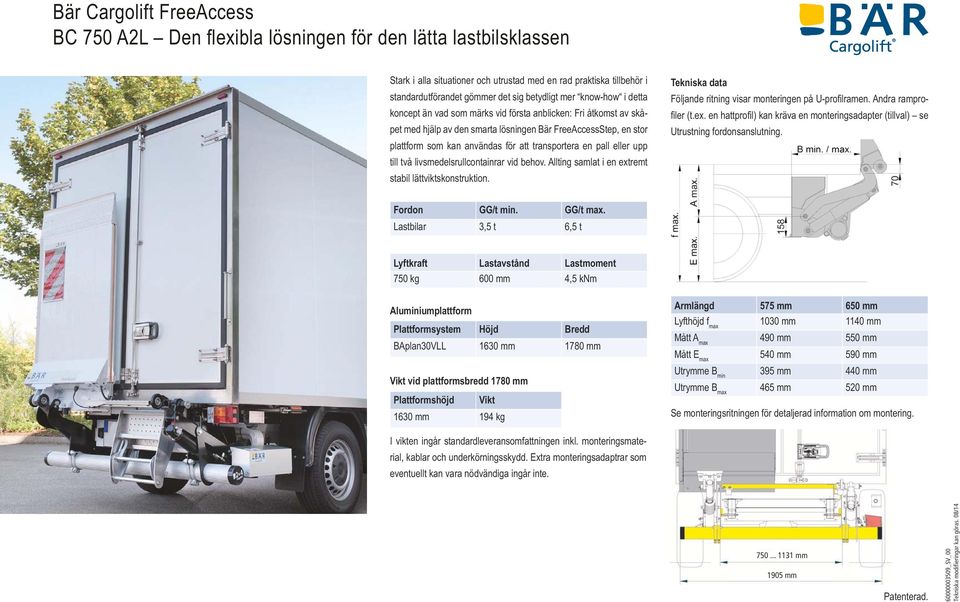

8 Bär Cargolift FreeAccess BC 750 A2L Den flexibla lösningen för den lätta lastbilsklassen Stark i alla situationer och utrustad med en rad praktiska tillbehör i koncept än vad som märks vid första anblicken: Fri åtkomst av skåpet med hjälp av den smarta lösningen Bär FreeAccessStep, en stor plattform som kan användas för att transportera en pall eller upp till två livsmedelsrullcontainrar vid behov. Allting samlat i en extremt stabil lättviktskonstruktion. Tekniska data - Utrustning fordonsanslutning. Fordon GG/t min. GG/t max. Lastbilar 3,5 t 6,5 t Lyftkraft Lastavstånd Lastmoment 750 kg 600 mm Aluminiumplattform Plattformsystem Höjd Bredd BAplan30VLL 1630 mm 1780 mm Vikt vid plattformsbredd 1780 mm Plattformshöjd Vikt 1630 mm Armlängd 575 mm 650 mm Lyfthöjd f max 1030 mm Mått A max 550 mm Mått E max 590 mm Utrymme B min 395 mm Utrymme B max 520 mm Se monteringsritningen för detaljerad information om montering. I vikten ingår standardleveransomfattningen inkl. monteringsmaterial, kablar och underkörningsskydd. Extra monteringsadaptrar som eventuellt kan vara nödvändiga ingår inte. Patenterad.

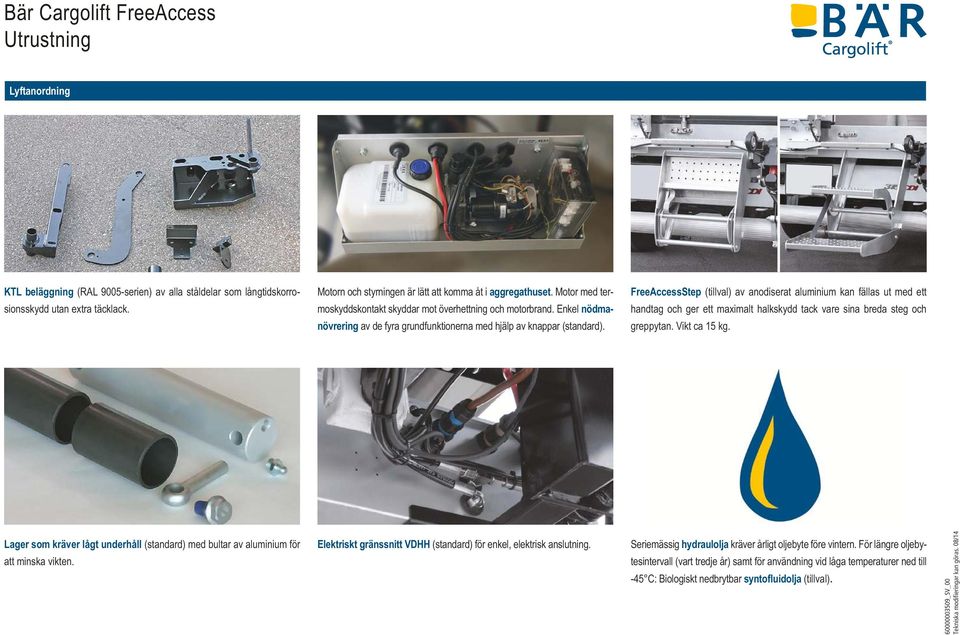

9 Bär Cargolift FreeAccess Utrustning Lyftanordning KTL beläggning (RAL 9005-serien) av alla ståldelar som långtidskorrosionsskydd utan extra täcklack. Motorn och styrningen är lätt att komma åt i aggregathuset. Motor med termoskyddskontakt skyddar mot överhettning och motorbrand. Enkel nödmanövrering av de fyra grundfunktionerna med hjälp av knappar (standard). FreeAccessStep (tillval) av anodiserat aluminium kan fällas ut med ett handtag och ger ett maximalt halkskydd tack vare sina breda steg och greppytan. Vikt ca 15 kg. Lager som kräver lågt underhåll (standard) med bultar av aluminium för att minska vikten. Elektriskt gränssnitt VDHH (standard) för enkel, elektrisk anslutning. Seriemässig hydraulolja kräver årligt oljebyte före vintern. För längre oljebytesintervall (vart tredje år) samt för användning vid låga temperaturer ned till (tillval).

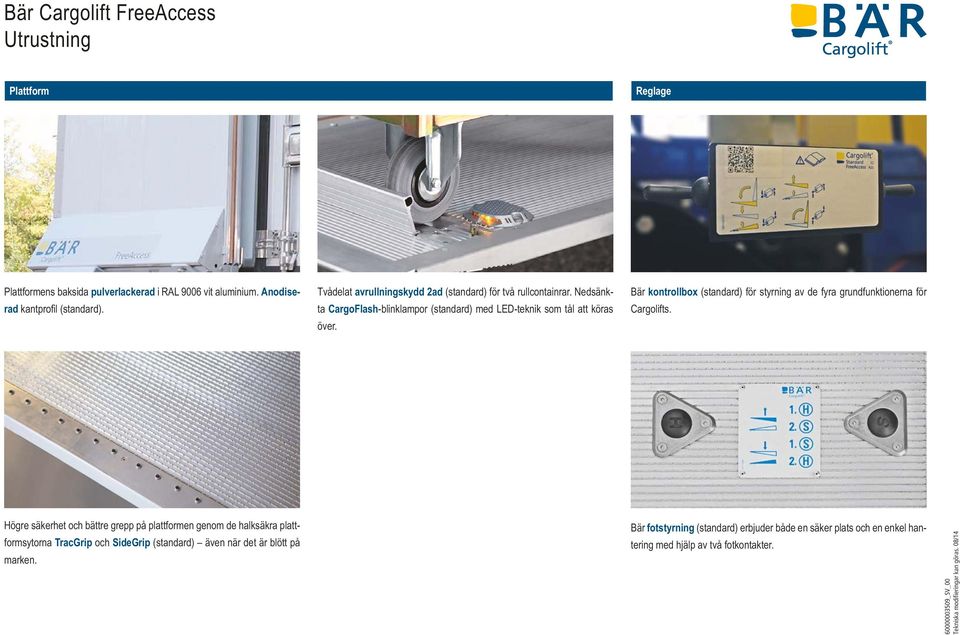

10 Bär Cargolift FreeAccess Utrustning Plattform Reglage Plattformens baksida pulverlackerad i RAL 9006 vit aluminium. Anodiserad Tvådelat avrullningskydd 2ad ta CargoFlash-blinklampor (standard) med LED-teknik som tål att köras över. Bär kontrollbox (standard) för styrning av de fyra grundfunktionerna för Cargolifts. Högre säkerhet och bättre grepp på plattformen genom de halksäkra plattformsytorna TracGrip och SideGrip (standard) även när det är blött på marken. Bär fotstyrning (standard) erbjuder både en säker plats och en enkel hantering med hjälp av två fotkontakter.

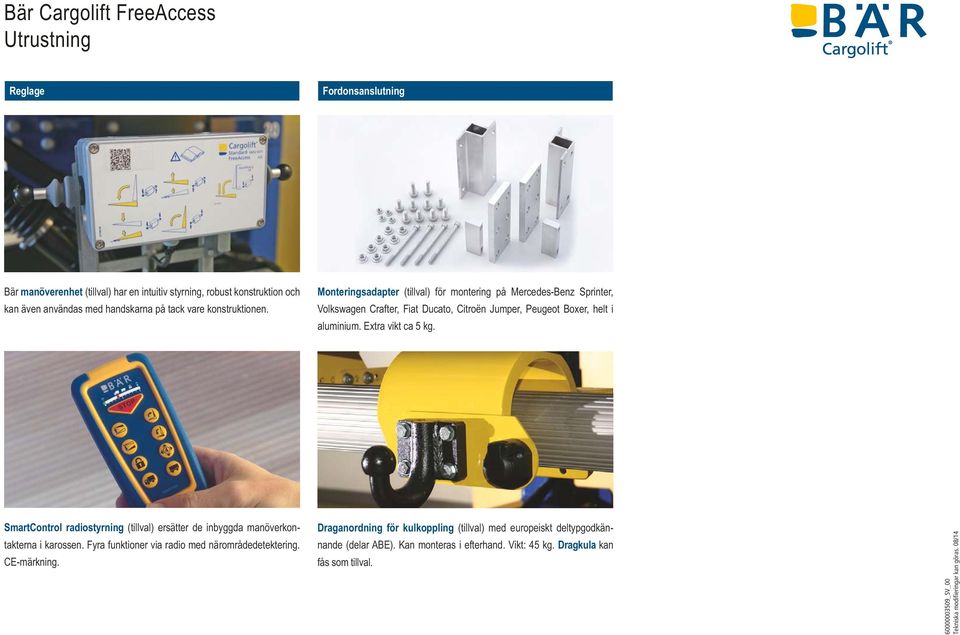

11 Bär Cargolift FreeAccess Utrustning Reglage Fordonsanslutning Bär manöverenhet (tillval) har en intuitiv styrning, robust konstruktion och kan även användas med handskarna på tack vare konstruktionen. Monteringsadapter (tillval) för montering på Mercedes-Benz Sprinter, aluminium. Extra vikt ca 5 kg. SmartControl radiostyrning (tillval) ersätter de inbyggda manöverkontakterna i karossen. Fyra funktioner via radio med närområdedetektering. CE-märkning. Draganordning för kulkoppling (tillval) med europeiskt deltypgodkän- Dragkula kan fås som tillval.

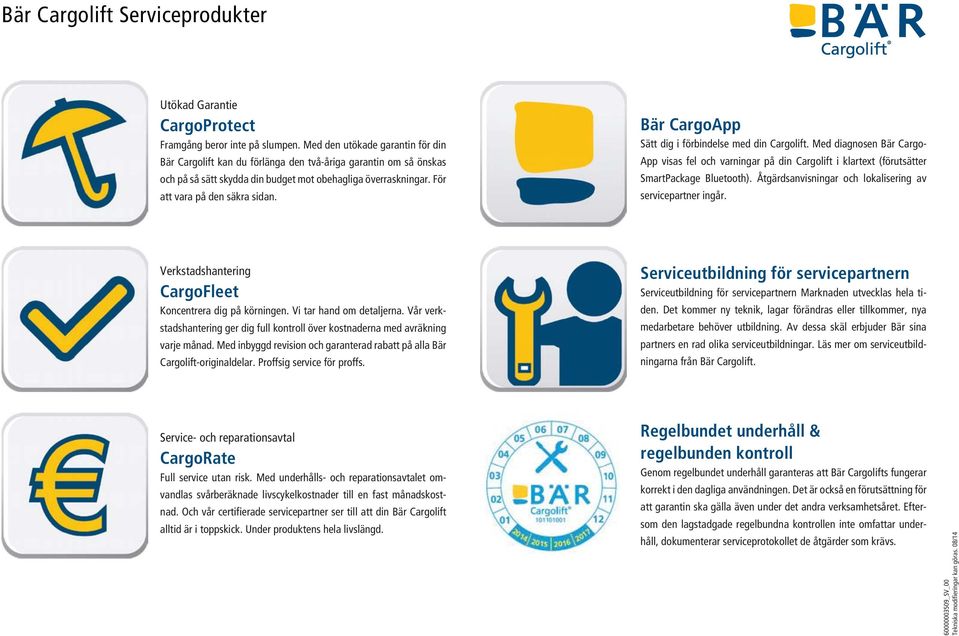

12 CargoProtect Bär CargoApp CargoFleet Serviceutbildning för servicepartnern CargoRate Regelbundet underhåll & regelbunden kontroll

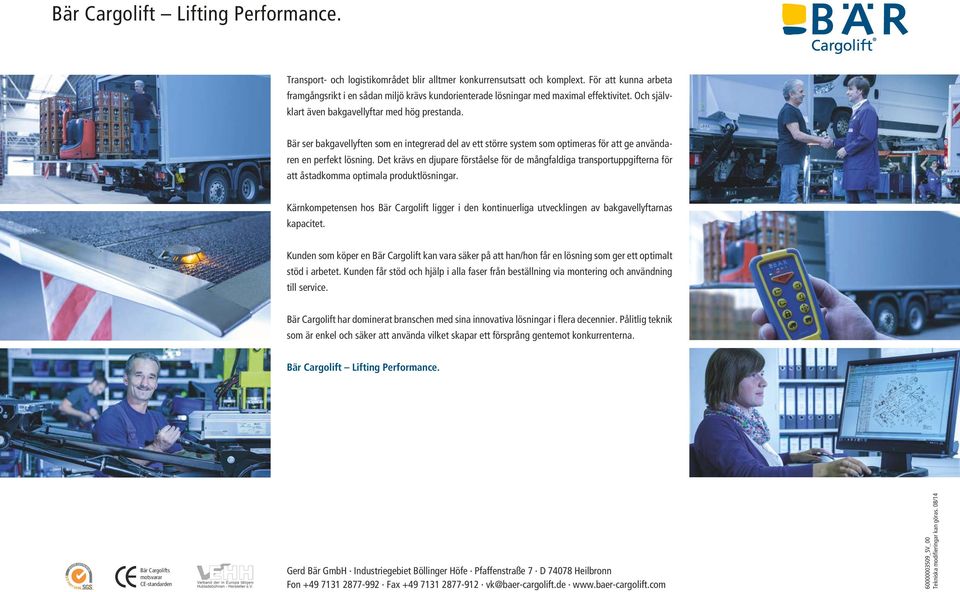

13 Bär Cargolift Lifting Performance. IS O SYSTEM 9001:2000 CERTIFICATION
