Bär Cargolift Lifting Performance. Standard S4

Transkript

1 Bär Cargolift Lifting Performance. Standard S4

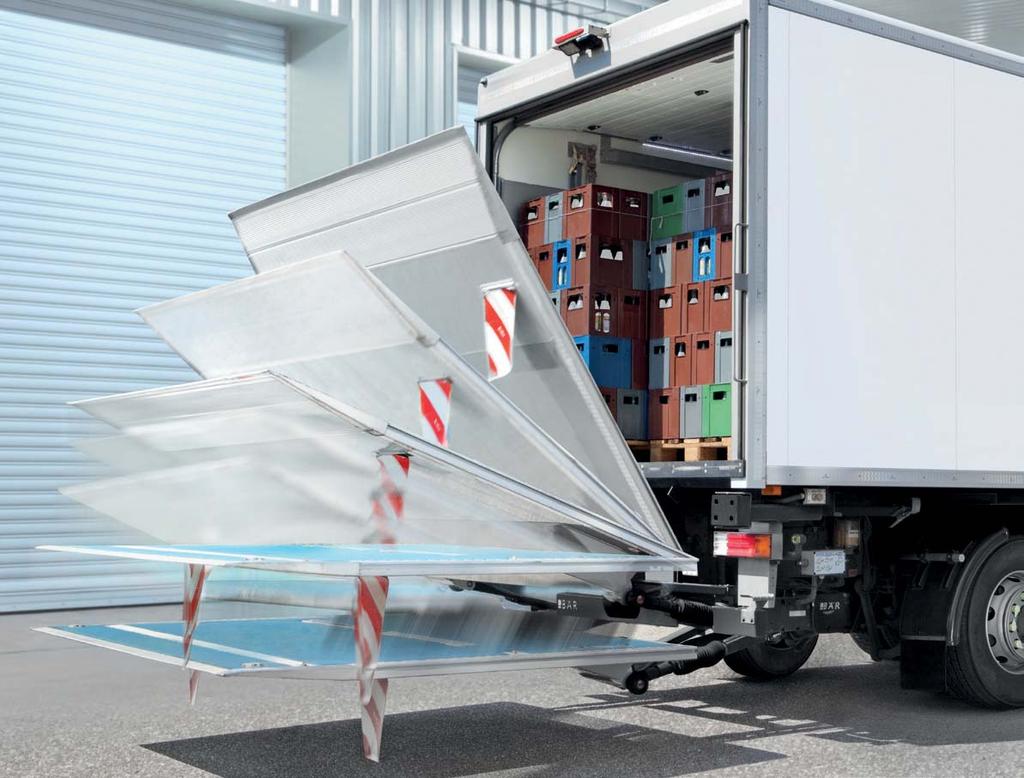

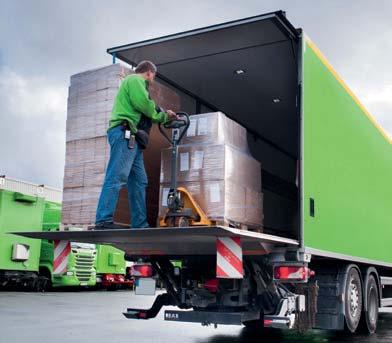

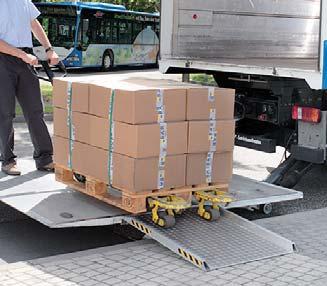

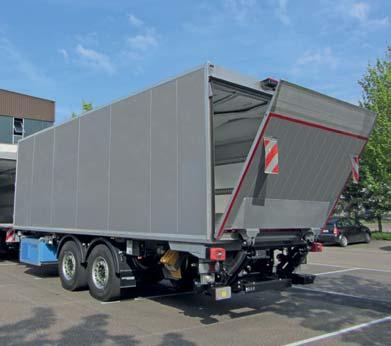

2 För alla former av professionell distribution Professionell distribution ställer vitt skilda krav: Höga laster på höga plattformar, olika förare i och sist men inte minst: Din Cargolift fungerar som ett visitkort för kunden. Tack vare mer än 35 års erfarenhet har Bär en lösning för alla dessa krav: Bär Cargolift Standard S4. Med höga lastmoment och omfattande kraftreserver skapar S4-Cargolifts en utrustning gör den till ett attraktivt alternativ. 44

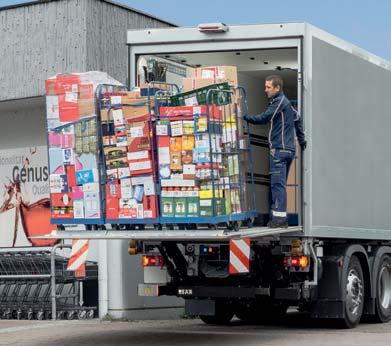

3 Anpassad till fordonet, användningen och kunden Produktgruppen Standard S4 är känd för att den kan monteras på många olika sätt på lastbil, släp och trailer, vilket beskrivs mer exakt i databladet. Dessutom erbjuder Standard S4 särskilda monteringslösningar: BC S4L eftersom effektiv transport inte nödvändigtvis - Avlastning av fem livsmedelsrullcontainer samtidigt på snabbköpet med Cargolift, utkörning av morgonleveranser i bostads- - - BC S4A t.ex. vid montering på släp. BC 3000 S4 S4U om lastbilen körs med låg koppling både med och utan släpvagn. Quickshift funktion BC 1500 S4 BC 1500 S4L BC 1000 S4 BC 2500 S4(U/V) BC 2000 S4(A/U/V) S4V resurs som kräver optimalt stöd i arbetet. Traditionellt används för detta ändamål till exempel den mekaniska leden som tiltar ned plattformen försiktigt till marken och återgår till ursprungspositionen igen när plattformen hissas upp igen. Funktionen QuickShift som gör det möjligt att samtidig öppna och sänka ned plattformen Denna produktgrupp sätter standarden för effektiv, enkel och sä- 45 Lastdiagram för produktgruppen Standard S4 Lastavstånd

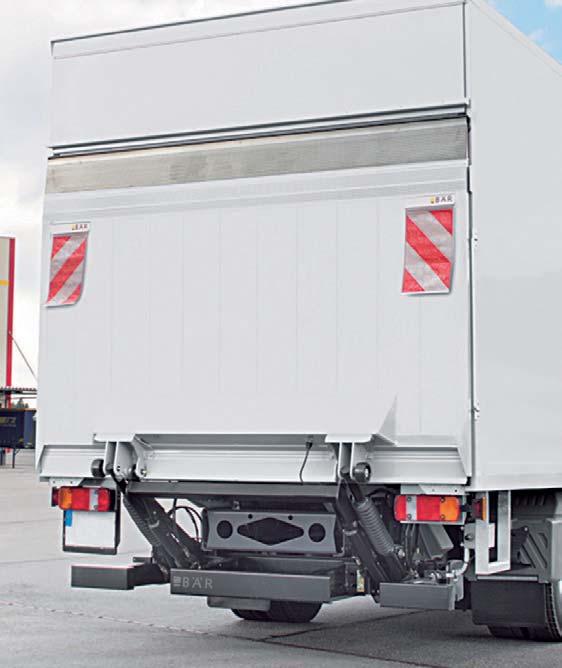

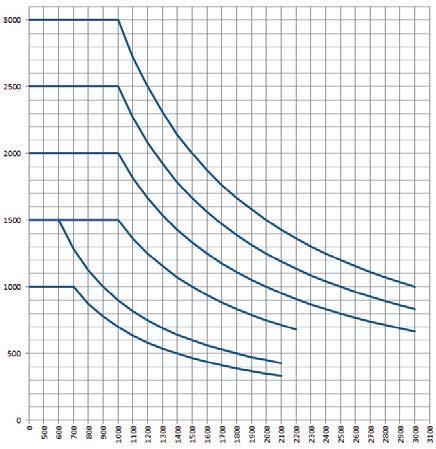

4 BC 1000 S4 Cargolift med tradition för 7,5 t-lastbilar lastbilar med en tillåten totalvikt på 7,5 t. Utöver det solida lastmoment på 7,0 knm är denna Cargolift liksom hela serien S4 känd för sina höga kraftreserver. Tekniska data Fordon GG/t min. GG/t max. Lastbilar 6,0 t 8,6 t Släpvagnar 6,0 t 12,0 t 15,0 t 18,0 t Beroende på fordonet kan det krävas extrautrustning se Utrustning fordonsanslutning. Lyftkraft Lastavstånd Lastmoment 1000 kg 700 mm 7,0 knm Aluminiumplattform Plattformsystem Höjd Bredd BAplan45VLL mm 2480 / mm Vikt vid plattformsbredd 2520 mm Armlängd 800 mm 900 mm max 1355 mm 1420 mm Mått A max 650 mm 715 mm Mått E max 705 mm 705 mm min 735 mm 815 mm max 970 mm 1040 mm Se monteringsritningen för detaljerad information om montering. Plattformshöjd Vikt 1610 mm 332 kg 1810 mm 343 kg 2010 mm 353 kg 2110 mm 358 kg I vikten ingår standardleveransomfattningen inkl. monteringsmateri- 46

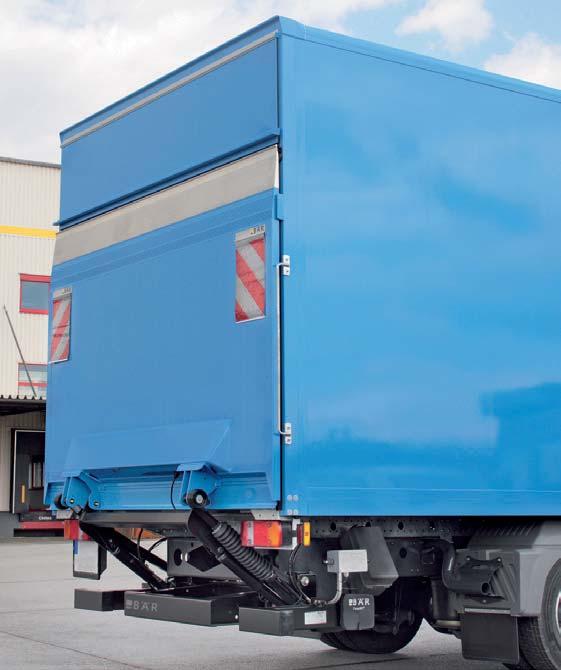

5 BC 1500 S4L Lättviktaren i S4 Cargolift-serien Endast 360 kg med en plattformshöjd på 1810 mm och ett lastmo- - lastmoment gör denna Cargolift er logistikkedja effektivare. Fordon GG/t min. GG/t max. Lastbilar 6,0 t 18,0 t Släpvagnar 6,0 t 18,0 t 15,0 t 18,0 t Beroende på fordonet kan det krävas extrautrustning se Utrustning fordonsanslutning. Lyftkraft Lastavstånd Lastmoment 1500 kg 600 mm 9,0 knm Aluminiumplattform Plattformsystem Höjd Bredd BAplan45VLL mm 2480 / mm Tekniska data Armlängd 800 mm 900 mm max 1355 mm 1420 mm Mått A max 650 mm 715 mm Mått E max 705 mm 705 mm min 735 mm 815 mm max 970 mm 1040 mm Vikt vid plattformsbredd 2520 mm Plattformshöjd Vikt 1610 mm 349 kg 1810 mm 360 kg 2010 mm 370 kg 2110 mm 375 kg I vikten ingår standardleveransomfattningen inkl. monteringsmateri- 47 Se monteringsritningen för detaljerad information om montering. * Bara tillgänglig i 24 V-utförande.

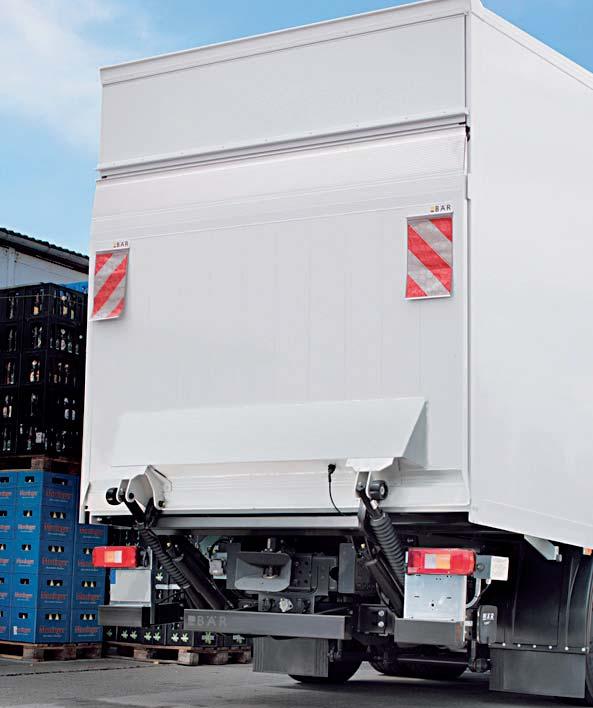

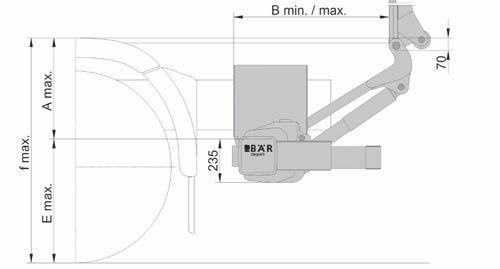

6 BC 1500 S4 Bästsäljaren i Bärs produktprogram! assar f r st kegodstransport distri ution o samlastningstra k och är även populär i andra segment. Med ett högt lastmoment på 15,0 knm och beprövade effektreserver kan BC 1500 S4 användas på en rad olika områden genom de mångsidiga monterings- och utrustningsalternativen. Tekniska data Fordon GG/t min. GG/t max. Lastbilar 7,5 t 18,0 t Släpvagnar 6,0 t 18,0 t Citysattel 15,0 t 28,0 t Beroende på fordonet kan det krävas extrautrustning se Utrustning fordonsanslutning. Lyftkraft Lastavstånd Lastmoment 1500 kg 1000 mm 15,0 knm Aluminiumplattform Plattformsystem Höjd Bredd BAplan45VLL mm 2480 / mm BAplan45VL mm mm AFplan mm 2300 / mm Armlängd 800 mm 900 mm 1000 mm Lyfthöjd f max 1365 mm 1455 mm 1530 mm Mått A max 665 mm 745 mm 820 mm Mått E max 700 mm 710 mm 710 mm Utrymme B min 720 mm 780 mm 840 mm Utrymme B max 925 mm 1005 mm 1085 mm Se monteringsritningen för detaljerad information om montering. Vikt vid plattformsbredd 2520 mm Plattformhöjd BAplan45VLL BAplan45VL AFplan 1610 mm 431 kg mm 441 kg mm kg 505 kg 2110 mm kg 516 kg I vikten ingår standardleveransomfattningen inkl. monteringsmaterial, kablar och underkörningsskydd. 48 Har ansökt om skyddade rättigheter Tekniska modifieringar kan göras. 02/19

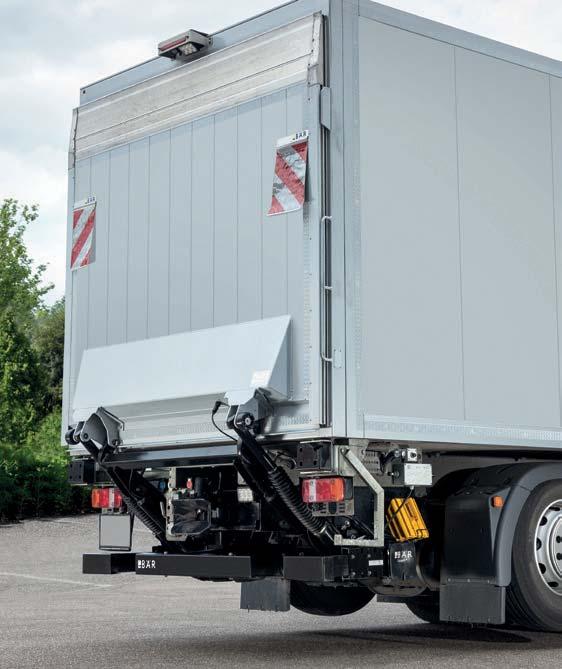

7 BC 2000 S4 Standard Cargolift för professionell distribution mångsidiga monterings- och utrustningsalternativ är BC 2000 S4 - - Fordon GG/t min. GG/t max. Lastbilar 12,0 t 25,0 t Släpvagnar 12,0 t 18,0 t Släpfordon 28,0 t 40,0 t Beroende på fordonet kan det krävas extrautrustning se Utrustning fordonsanslutning. Lyftkraft Lastavstånd Lastmoment 2000 kg 1000 mm 20,0 knm Aluminiumplattform Plattformsystem Höjd Bredd BAplan45VL mm mm BAplan50VL mm mm AFplan mm 2300 / mm Tekniska data Armlängd 800 mm 900 mm 1000 mm 1100 mm max 1380 mm 1455 mm 1530 mm 1605 mm Mått A max 665 mm 745 mm 825 mm 900 mm Mått E max 715 mm 710 mm 705 mm 705 mm min 720 mm 780 mm 840 mm 905 mm max 925 mm 1020 mm 1055 mm 1055 mm Se monteringsritningen för detaljerad information om montering. Vikt vid plattformsbredd 2520 mm Plattformhöjd BAplan45VL BAplan50VL AFplan 2110 mm 512 kg 545 kg 553 kg 2210 mm 517 kg 552 kg 559 kg 2610 mm 580 kg 583 kg 3010 mm 607 kg I vikten ingår standardleveransomfattningen inkl. monteringsmateri- 49

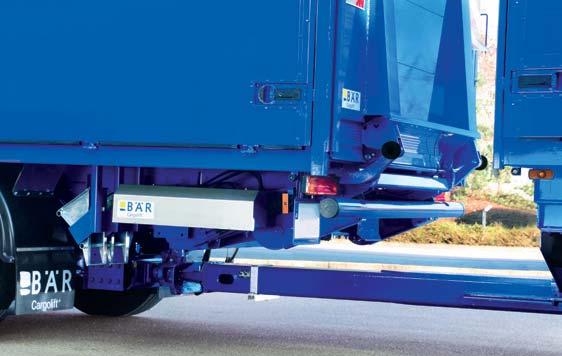

8 BC 2000 S4A Om överhänget är kort ment med ett omfattande utrustningsutbud. Tekniska data Fordon GG/t max. Släpvagnar 18,0 t 28,0 t Beroende på fordonet kan det krävas extrautrustning se Utrustning fordonsanslutning. Lyftkraft Lastavstånd Lastmoment 2000 kg 1000 mm 20,0 knm Aluminiumplattform Plattformsystem Höjd Bredd BAplan45VL mm mm BAplan50VL mm mm AFplan mm 2300 / mm Armlängd 800 mm 900 mm 1000 mm max 1335 mm 1470 mm 1605 mm Mått A max 750 mm 840 mm 930 mm Mått E max 585 mm 630 mm 675 mm min 580 mm 620 mm 660 mm max 750 mm 800 mm 880 mm Se monteringsritningen för detaljerad information om montering. Vikt vid plattformsbredd 2520 mm Plattformhöjd BAplan45VL BAplan50VL AFplan 2110 mm 517 kg 537 kg 558 kg 2210 mm 521 kg 544 kg 562 kg 2610 mm 572 kg 578 kg 3010 mm 600 kg I vikten ingår standardleveransomfattningen inkl. monteringsmateri- 50

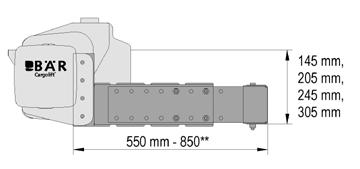

9 i sju steg. Detta möjliggör exempelvis användning av släp med låg dragbalk. Har såväl S4:s utrustningsoptioner som högt lastmoment. Tekniska data B min. / max. Fordon GG/t min. GG/t max. Lastbilar 12,0 t 25,0 t Släpvagnar 12,0 t 18,0 t Släpfordon 28,0 t 40,0 t Lyftkraft Lastavstånd Lastmoment 2000 kg 1000 mm 20,0 knm 2500 kg 1000 mm 25,0 knm Aluminiumplattform Plattformsystem Höjd Bredd BAplan45VL mm mm BAplan50VL mm mm AFplan mm 2300 / mm Vikt vid plattformsbredd 2520 mm Plattformhöjd BAplan45VL BAplan50VL AFplan 2110 mm 542 kg 575 kg 583 kg 2210 mm 547 kg 582 kg 589 kg 2610 mm 610 kg 613 kg 3010 mm 637 kg I vikten ingår standardleveransomfattningen inkl. monteringsmateri- 51 f max. E max. A max. Armlängd 800 mm 900 mm 1000 mm 1100 mm max 1400 mm 1545 mm 1680 mm 1755 mm Mått A max 665 mm 745 mm 825 mm 900 mm Mått E max 735 mm 800 mm 855 mm 855 mm min 720 mm 785 mm 840 mm 905 mm max 915 mm 1015 mm 1110 mm 1115 mm Se monteringsritningen för detaljerad information om montering. Kulkoppling är inte möjligt. ** i steg på 50 mm

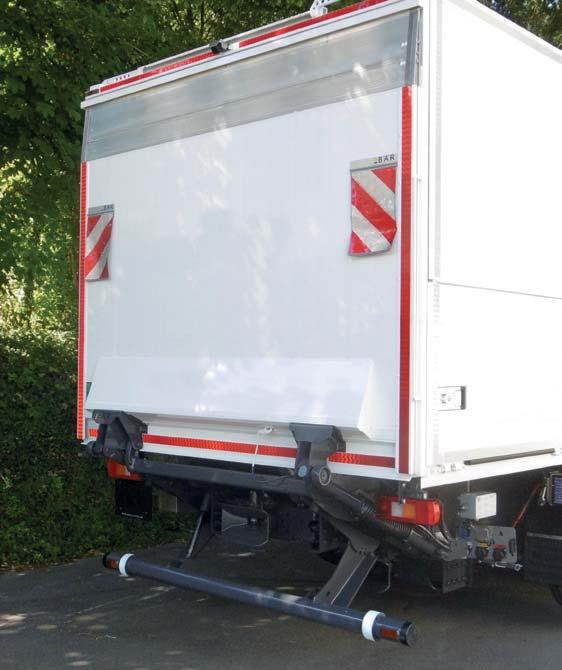

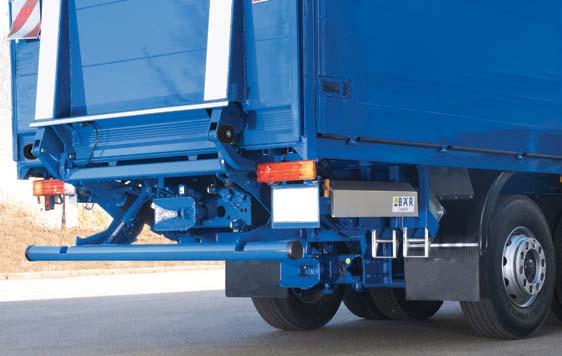

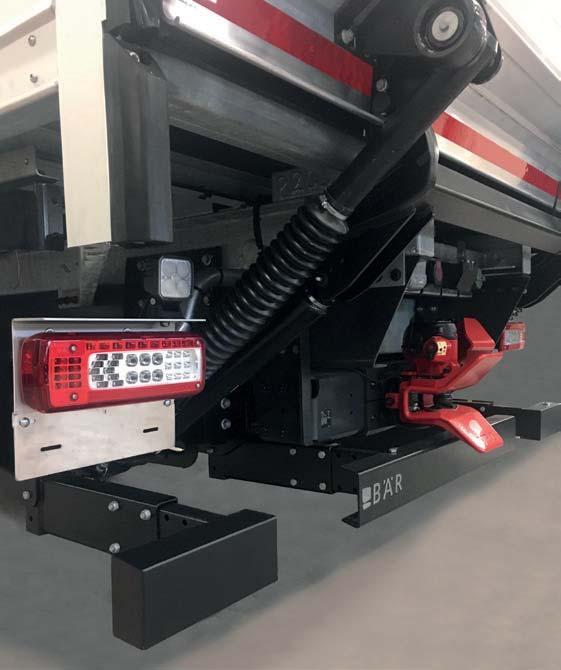

10 BC 2000 S4U För lastbilar med låg koppling Kombinerad normal och låg koppling tillsammans med en bakga- en rörelsefrihet för dragstången på 180 /6. Det mekaniska stan- av släpvagn hålls bekvämt med foten på marken i sololäget. Ett bekväm. Fordon Lastbilar med koppling GG/t max. 25,0 t Beroende på fordonet kan det krävas extrautrustning se Utrustning fordonsanslutning. Lyftkraft Lastavstånd Lastmoment 2000 kg 1000 mm 20,0 knm Aluminiumplattform Plattformsystem Höjd Bredd BAplan45VL mm mm BAplan50VL mm mm AFplan mm 2300 / mm Tekniska data Mechan. UFS Hydr. UFS Armlängd 1000 mm 1100 mm 1100 mm 1000 mm max 1300 mm 1445 mm 1450 mm 1440 mm Mått A max 630 mm 825 mm 680 mm 740 mm Mått E max 670 mm 770 mm 770 mm 705 mm min 1140 mm 1200 mm 1200 mm 1140 mm max 1295 mm 1390 mm 1390 mm 1295 mm Se monteringsritningen för detaljerad information om montering. Vikt vid plattformsbredd 2520 mm Plattformhöjd BAplan45VL BAplan50VL AFplan 2110 mm 598 kg 624 kg 639 kg 2210 mm 613 kg 631 kg 654 kg 2610 mm 659 kg 714 kg 3010 mm 687 kg I vikten ingår standardleveransomfattningen inkl. monteringsmateri- 52 Patenterad.

11 trisk palltruck utgör BC 2500 S4 ett närliggande alternativ: 2500 kg 3010 mm höga plattformen är denna Cargolift särskilt populär inom Tekniska data Fordon GG/t min. GG/t max. Lastbilar 12,0 t 32,0 t Släpvagnar 12,0 t 24,0 t Släpfordon 28,0 t 40,0 t Beroende på fordonet kan det krävas extrautrustning se Utrustning fordonsanslutning. Lyftkraft Lastavstånd Lastmoment 2500 kg 1000 mm 25,0 knm Aluminiumplattform Plattformsystem Höjd Bredd BAplan45VL mm mm BAplan50VL mm mm AFplan mm 2300 / mm Armlängd 800 mm 900 mm max 1380 mm 1455 mm Mått A max 665 mm 745 mm Mått E max 715 mm 710 mm min 720 mm 780 mm max 925 mm 1020 mm Se monteringsritningen för detaljerad information om montering. Vikt vid plattformsbredd 2520 mm Plattformhöjd BAplan45VL BAplan50VL AFplan 2110 mm 517 kg 550 kg 558 kg 2210 mm 522 kg 557 kg 563 kg 2610 mm 585 kg 583 kg 3010 mm 612 kg I vikten ingår standardleveransomfattningen inkl. monteringsmateri- 53

12 Lastmomentet på 25 knm, alltså 2500 kg vid en meters lastavstånd kan användas på många sätt. BC 2500 S4U erbjuder de kända förmånerna ifråga om montering och utrustning, kombinerat med stark - Tekniska data Fordon Lastbilar med koppling GG/t max. 25,0 t Beroende på fordonet kan det krävas extrautrustning se Utrustning fordonsanslutning. Lyftkraft Lastavstånd Lastmoment 2500 kg 1000 mm 25,0 knm Aluminiumplattform Plattformsystem Höjd Bredd BAplan45VL mm mm BAplan50VL mm mm AFplan mm 2300 / mm Vikt vid plattformsbredd 2520 mm Plattformhöjd BAplan45VL BAplan50VL AFplan 2110 mm 618 kg 644 kg 659 kg 2210 mm 633 kg 651 kg 674 kg 2610 mm 679 kg 734 kg 3010 mm 707 kg I vikten ingår standardleveransomfattningen inkl. monteringsmateri- 54 Mechan. UFS Hydr. UFS Armlängd 1000 mm 1100 mm 1100 mm 1000 mm max 1300 mm 1445 mm 1450 mm 1440 mm Mått A max 630 mm 825 mm 680 mm 740 mm Mått E max 670 mm 770 mm 770 mm 705 mm min 1140 mm 1200 mm 1200 mm 1140 mm max 1295 mm 1390 mm 1390 mm 1295 mm Se monteringsritningen för detaljerad information om montering. Patenterad.

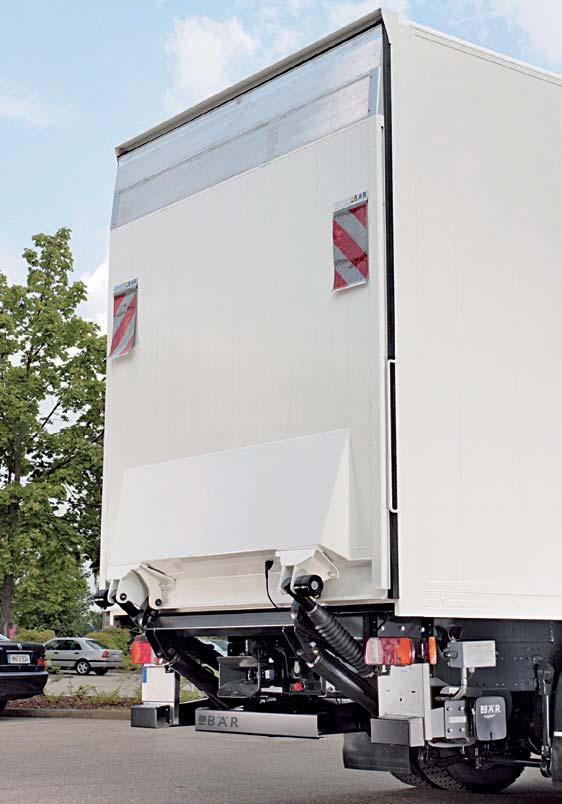

13 BC 3000 S4 är inte bara den starkaste, utan också den största Cargolift- malt stöd för dina behov. Tekniska data Fordon GG/t min. GG/t max. Lastbilar 18,0 t 32,0 t Släpvagnar 18,0 t 24,0 t Släpfordon 28,0 t 40,0 t Beroende på fordonet kan det krävas extrautrustning se Utrustning fordonsanslutning. Armlängd 800 mm 900 mm 1000 mm Lyftkraft Lastavstånd Lastmoment 3000 kg 1000 mm 30,0 knm max 1360 mm 1435 mm 1510 mm Mått A max 645 mm 725 mm 800 mm Aluminiumplattform Mått E max 710 mm 710 mm 710 mm min 740 mm 805 mm 880 mm Plattformsystem Höjd Bredd max 950 mm 1040 mm 1140 mm BAplan50VL mm mm Vikt vid plattformsbredd 2520 mm Se monteringsritningen för detaljerad information om montering. Plattformhöjd Vikt 2110 mm 706 kg 2210 mm 713 kg 2610 mm 741 kg 3010 mm 769 kg I vikten ingår standardleveransomfattningen inkl. monteringsmateri- 55

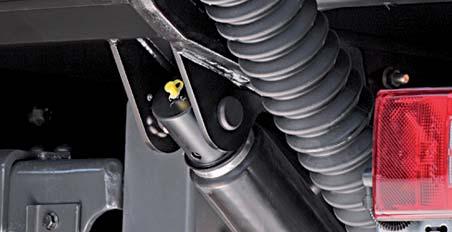

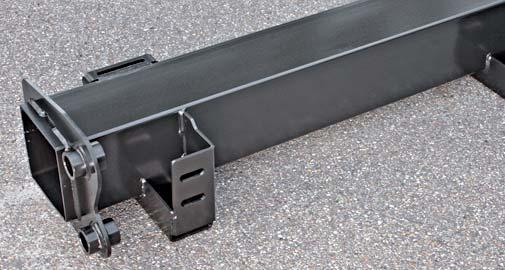

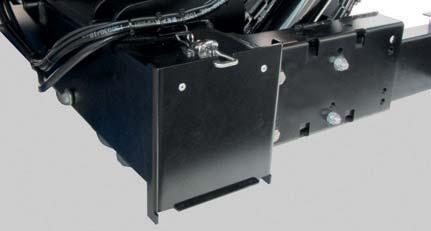

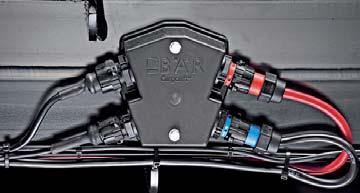

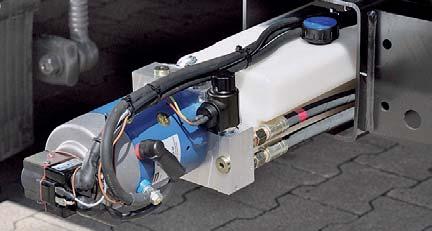

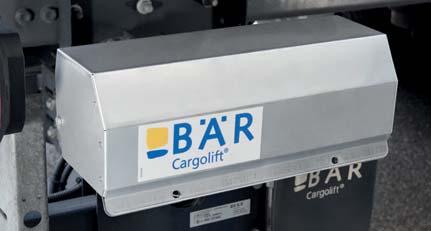

14 Utrustning Lyftanordning KTL-beläggning - BC 2500 S4 ingår KTL + pulverlackering dardutrustning. Aggregat och styrning aggregat tillgängligt ett 3 kw-aggregat Seriemässig hydraulolja - Robust lock för lyftbalken Kan säkras med hänglås skyddsrör eller bälg skott och korrosion. Jämn och snabb öppning med motor genom dubbel- 56 Elektriskt gränssnitt VDHH täckplåtar

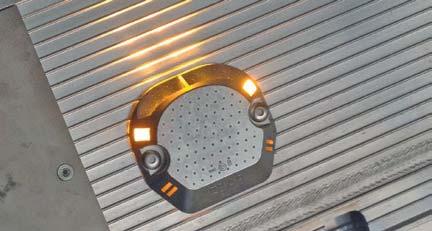

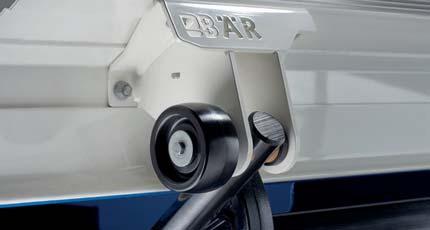

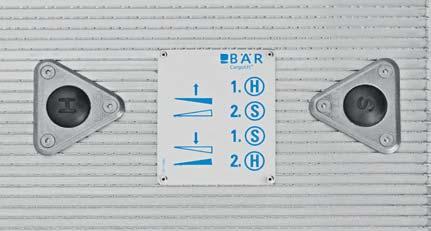

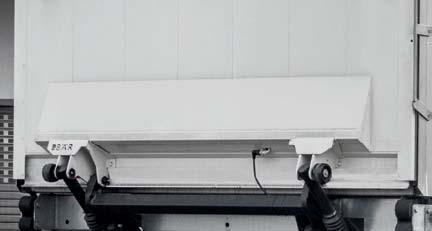

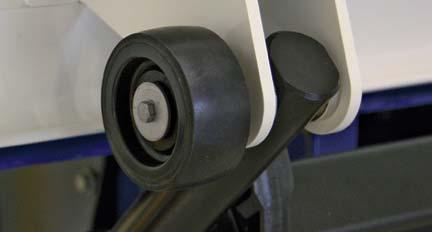

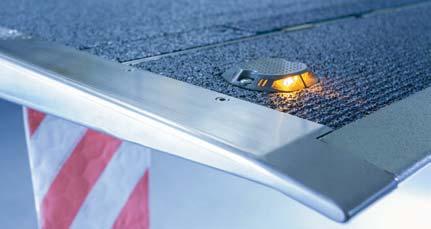

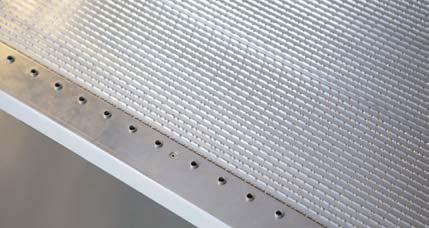

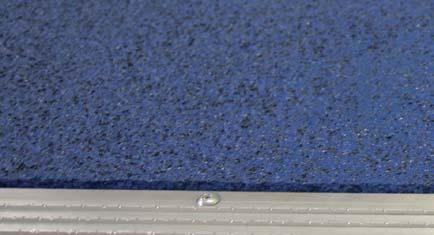

15 Utrustning Plattform Plattformens baksida aluminium pulverlackerad i anodiserad CargoFlash - skyddsvinkel Högre säkerhet och bättre grepp på plattformen genom de halksäkra platt- TracGrip och SideGrip blött på marken. TracGrip Plus Rullar Bär fotstyrning tering med hjälp av två fotkontakter. 57 Bär SilentGrip områden under nattetid eller tidig morgon.

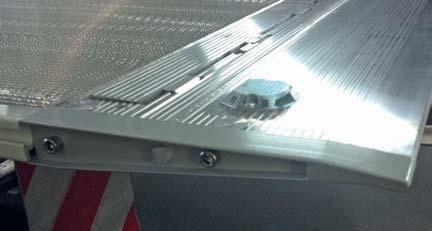

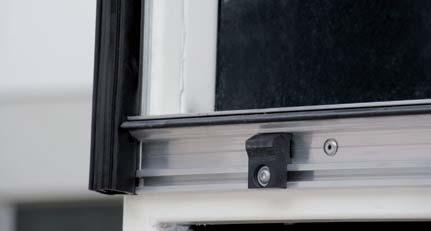

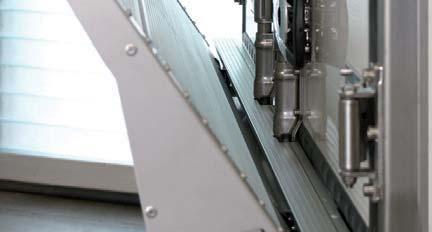

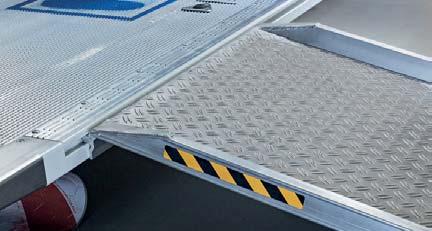

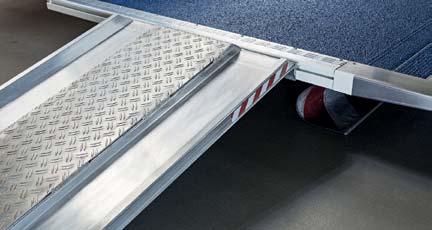

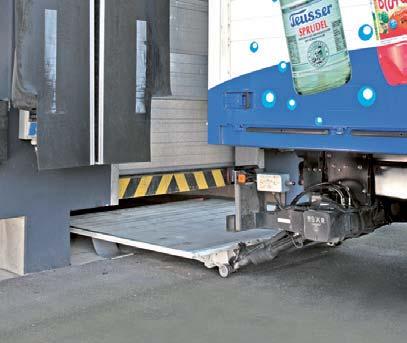

16 Utrustning Plattform sidolastskena Bär RamGuard användning på ramp eller kaj. Bär CargoBridge lanrummet efter dörrarna har öppnats. Lastskena SteelTop 58 CargoSeal form som sluter tätt mot skåpet.

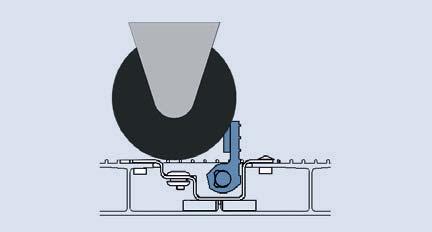

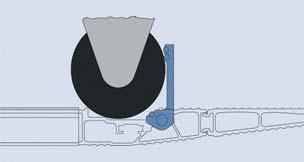

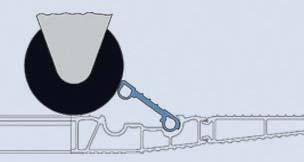

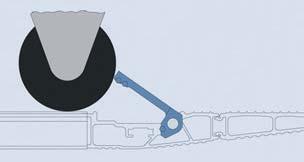

17 Utrustning Plattform avrullningsstopp (tillval) Bär Cargolift erbjuder olika avrullningsstopp beroende på vilket platt- hållfasthet tack vare det dubbla underlaget. Manöverspak är alltid tillgänglig utanför användningsområdet. För Standard Cargolifts med upp till 1500 kg bärkraft erbjuder Bär avrullningsstopp 2rd och 2ad som har två kopplingslägen som kan ställas in rullcontainrarna avrullningsstoppen 2Ax och L igen genom att de trampas ned. Avrullningsstopp ad med öppningsvinkel 110 för rulldiameter upp till 1950 mm och klaffbredd 750 mm. Avrullningsstopp Ax med öppningsvinkel 90 för rulldiameter upp till Avrullningsstoppen 2rd och 2ad gör det möjligt att transportera två rullcontainrar samtidigt. Avrullningsstoppen öppnas separat. Avrullningsstopp ad med öppningsvinkel 110 för rulldiameter upp till 200 mm. bredd 750 mm. 59 Sido avrullningsstopp L - BAplan45/50VL med minimihöjd 2110 mm och klaffbredd 885 mm. Kombi-

18 Utrustning Plattform avrullningsstopp (tillval) avrullningsstoppet Rx det möjligt att transportera upp till fem rullcontainrar samtidigt. rullcontainrarna Avrullningsstopp 2Rx för två rullcontainers. Klaffbredd: 745 mm eller 890 mm vid minst mm plattformsbredd. Avrullningsstopp 5Rx för fem rullcontainrar. Bara in förbindelse med platt- Avrullningsstopp Rx som barriär för rullar med öppningsvinkel 43 för rulldiameter upp till 110 mm. Avrullningsstoppen öppnas samtidigt. Tillgänglig Avrullningsstopp 3Rx för tre rullcontainrar. Klaffbredd: 745 mm vid minst mm plattformsbredd. 60

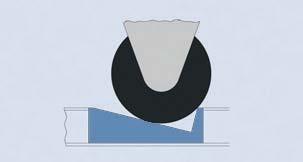

19 Utrustning Plattform sänkor (tillval) Som alternativ till avrullningsstoppet kan din Cargolift även utrustas med koppar. Massiva koppar används för att säkra rullcontainrar i plattformens topp, medans tallrikskopparna säkrar en eller två rullcontainrar i sidan. Massiva koppar BAplan45VL och AFplan, plattformsbredd minst 2400 mm. Massiva koppar Tallrikskoppar BAplan45VL och AFplan i form av ett par för en rullcontainer till vänster i färdriktningen eller som två par till höger och vänster. Kan kombineras, koppar 61

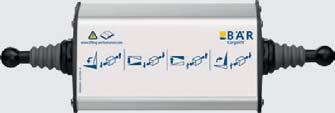

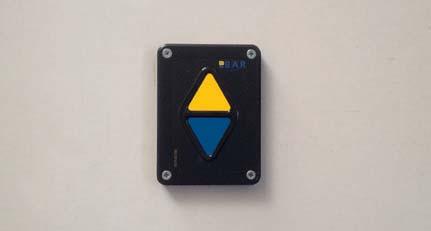

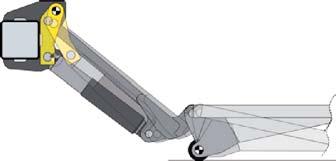

20 Utrustning Reglage Bär Control EVO Skyddshuv Knappanel 3+1 > 2s SwitchKey Utvändig elektrisk nyckelbrytare - 62 Mjuk nedsäkning genom automatisk lutning mot golvet säker pålastning. Plattformen återgår till sitt ursprungliga läge med hjälp av en minnesfunktion.

21 Utrustning Reglage Med Quickshift-funktionen tid genom att öppning och nedsänkning sker samtidigt. Mekaniskt underkörningsskydd fällas ned i solokörläget på lastbilar eller vid användning av den normala kopplingen vid start med foten på marken. Centralaxelsläpvagnar som kopplats loss kan låsas med hydrauliska stöd - mekaniskt SoftLock der säkerhetsskenan - för säker och felfri användning. Tillval för skåp med Hydrauliskt underkörningsskydd 63

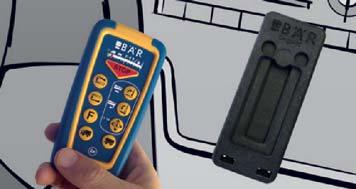

22 Utrustning Reglage Bär SmartControl fjärrstyrning Bär SmartControl förarhyttsstyrning Knappanel 2 funktioner Bär SmartControl Plus - uppladdningsbar bärbar sändare med dockningsstation via radio och starteravbrott. Bär rulldörrsstyrning - 64 Fjärrkontroll i kabel förmonterat på manöverenheten eller för montering i skåpet.

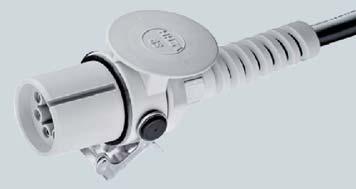

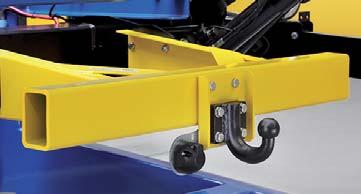

23 Utrustning Fordonsanslutning Beräkning av maximal tillåten trailervikt på dragbalken: Trailervikt i t = D-värde i kn x Dragfordonets vikt I t (9,81 m/s 2 x Dragfordonets vikt I t) - D-värde i kn Om dragfordonet eller kulkopplingen påve kar D-värdet negativt gäller det lägsta värdet. laddningskabel SmartCharge SC VEHH - Släpvagnsfäste för kulkoppling ca 25 kg. Fordrar viss elektrisk extrautrustning på fordonet. Kulkoppling valfritt tillgänglig. Tillförlitlig strömförsörjning med Bär batterilåda - BatteryBox 65

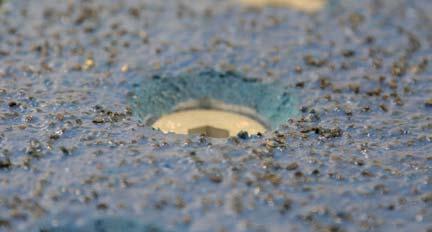

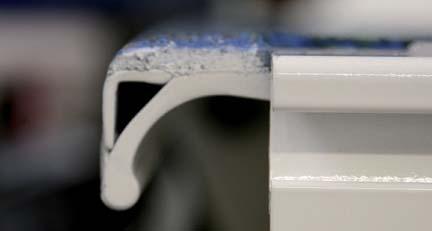

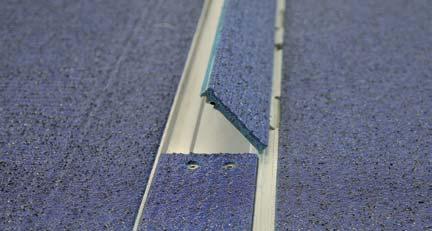

24 Utrustning Piek-version (tillval, utom för S4L / S4U innehåller följande utrustning om den inte är markerad som tillval) SilentGrip är tjockare i Piek-versio- - kunna stängas utan oljud. På detta ställe skapas en grop när man kör över det så att S4 Cargolifts i Piek-versionen får en SoftLock skjuter automatiskt in plattformen under säkerhetsskenan för säker och felfri användning. På S4 Cargolifts i Piek-versionen kräver an- På golvet används rullar med ett extra gummiskikt för dämpa bullret. Alla S4 Cargolifts i Piek-versionen har ett tystgående aggregat. Avrullningsstopp 2Rx inre dämpningselement och glidlager av plast. Klaffbredd: 745 mm vid minst mm plattformsbredd. Finns för alla S4 Cargolifts i toppversion. 66 CargoSeal vid upphissning.

25 Bär Cargolift Serviceprodukter Utökad Garantie Bär CargoProtect Framgång beror inte på slumpen. Med den utökade garantin för din Bär Cargolift kan du förlänga den två-åriga garantin om så önskas och på så sätt skydda din budget mot obehagliga överraskningar. För att vara på den säkra sidan. Serviceutbildning för servicepartnern Serviceutbildning för servicepartnern Marknaden utvecklas hela tiden. Det kommer ny teknik, lagar förändras eller tillkommer, nya medarbetare behöver utbildning. Av dessa skäl erbjuder Bär sina partners en rad olika serviceutbildningar. Läs mer om serviceutbildningarna från Bär Cargolift. Service- och reparationsavtal Bär CargoRate Full service utan risk. Med underhålls- och reparationsavtalet omvandlas svårberäknade livscykelkostnader till en fast månadskostnad. Och vår certifierade servicepartner ser till att din Bär Cargolift alltid är i toppskick. Under produktens hela livslängd. 19 Regelbundet underhåll & regelbunden kontroll Genom regelbundet underhåll garanteras att Bär Cargolifts fungerar korrekt i den dagliga användningen. Det är också en förutsättning för att garantin ska gälla även under det andra verksamhetsåret. Eftersom den lagstadgade regelbundna kontrollen inte omfattar underhåll, dokumenterar serviceprotokollet de åtgärder som krävs. Service- und Diagnosesoftware Bär CargoCheck Snabb och lätt, som service borde vara. Bär CargoCheck möjliggör omedelbar feldiagnos. Eller också optimal parameterisering. Anslut USB-kabeln, så bär det iväg. 113 Bär Cargolift WebShop I nödfall måste det gå fort. Därför kan ni enkelt få Bär reservdelar och tillhörande dokument / programvara genom WebShop även serienummerspecifikt. Eller skicka in data i garantifall. Enkelt och snabbt när som helst.

26 Bär Cargolift Lifting Performance. Transport- och logistikområdet blir alltmer konkurrensutsatt och komplext. För att kunna arbeta framgångsrikt i en sådan miljö krävs kundorienterade lösningar med maximal effektivitet. Och självklart även bakgavellyftar med hög prestanda. Bär ser bakgavellyften som en integrerad del av ett större system som optimeras för att ge användaren en perfekt lösning. Det krävs en djupare förståelse för de mångfaldiga transportuppgifterna för att åstadkomma optimala produktlösningar. Kärnkompetensen hos Bär Cargolift ligger i den kontinuerliga utvecklingen av bakgavellyftarnas kapacitet. Kunden som köper en Bär Cargolift kan vara säker på att han/hon får en lösning som ger ett optimalt stöd i arbetet. Kunden får stöd och hjälp i alla faser från beställning via montering och användning till service. Bär Cargolift har dominerat branschen med sina innovativa lösningar i flera decennier. Pålitlig teknik som är enkel och säker att använda vilket skapar ett försprång gentemot konkurrenterna. Gerd Bär GmbH, Heilbronn, Tyskland Bär Cargolift Lifting Performance. Bär Cargolifts motsvarar CE-standarden Gerd Bär GmbH Industriegebiet Böllinger Höfe Pfaffenstraße 7 D Heilbronn Fon Fax vk@baer-cargolift.de
