1 Bär Cargolift Lifting Performance. VanLift / BusLift

2 Bär VanLift / Bär BusLift Den rätta lyftanordningen för varje skåpbilskrav Bär VanLift FreeAccess Bär VanLift Standard Lastar ni in tunga pallar, men tar bara ut enstaka paket utan lyftandordning? Eller lastar ni in rullcontainers, men tar bara ut enstaka tråg? Helst utan att det tar för lång tid? I viktkänsliga fordonsklasser är dessa krav inte ovanliga. Bär Cargolift har lösningen: FreeAccess. I körposition medger den infällda plattformen fri tillgång till den högra bakdörren. med gaffeltruck, eller för upp till fyra rullcontainers. Grejen: När plattformen fälls ut ser bandskarvarna till att fasta och utfällbara delar griper in i varandra på ett idealiskt sätt. I utfällt läge fördelar lasten sin kraft jämt över plattformen. Åker pallar och rullcontainers ofta med i er skåpbil? I så fall ger Bär VanLift Standard optimalt stöd vid i- och urlastning av era varor. Utöver en lyftkraft på 600 kg (500 kg beroende på fordon) erbjuder denna VanLift: Mer nyttolast genom minsta möjliga egenvikt Snabb montering utan karosseriarbeten Möjlighet till dragkrok för släpvagn 12 Två steg och så är man redan inne. Men för dem som är rörelsehindrade och deras följeslagare är framförallt i- och urstigning en utmaning. Just här är Bär BusLift ditt hjälpmedel. Den kombinerar den beprövade Bär VanLift med den nya Galler-plattformen, som är särskilt utformad det tillräckligt med plats för passagerarna.

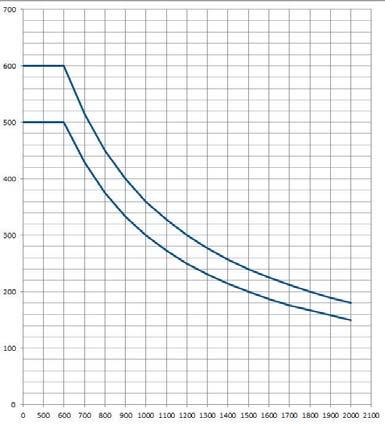

3 Bär VanLift / BusLift Skåpbilar har sina egna regler genom att deras användare förväntar sig bilkvalitet och fullständig utrustning. Därför erbjuder Bär den mest omfattande standardutrustningen i hela sitt sortiment för sina VanLiftar och BusLiftar! För att Bär VanLift / BusLift ska kunna monteras optimalt måste skåpbilen dessutom ha viss minsta utrustning: Trägolv 2-delad bakdörr som går att ställa in på en öppningsvinkel på minst 180 Ytterligare batteri Kopplingsplint för elanslutning Högre rullstabilitet VanLifts / BusLifts är dimensionerade för dessa laster med hänsyn till plattformens höjd. Lyftkraft Samtidigt är viss annan fordonsutrustning inte kombinerbar: Alla sorts fotsteg i det bakre området Sen är nyttolasten det centrala temat vid varutransport. För att uppfylla detta krav är alla Bär VanLiftar byggda för en särskild skåpbil. Det har fördelar ifråga om egenvikt, montering och markfrigång. Bär VanLiftar och BusLiftar är tillgängliga för: Parkeringssensorer i det bakre området Standard-släpvagnskoppling* på fordonet Avgaser som leds bakåt över bakaxeln Reservhjul under fordonets bakdel Vindrutetorkare på bakdörrarna Sidoskjutdörr på förarsidan * Valfritt kan VanLiftar / BusLiftar utrustas med en avtagbar kulkoppling. Närmare detaljer om detta liksom information om fordonsutrust- Lastdiagram för Bär VanLifts / BusLifts BC 600 A2V / S2V BC 500 A2V / S2V / S2B Lastavstånd Transportfordonet påverkar de tekniska möjligheterna för VanLift. Exempelvis kan lastkapaciteten reduceras p.g.a. riktlinjerna för påbyggnad. Närmare detaljer om detta - och om olika monterings- VanLift-broschyren. 13

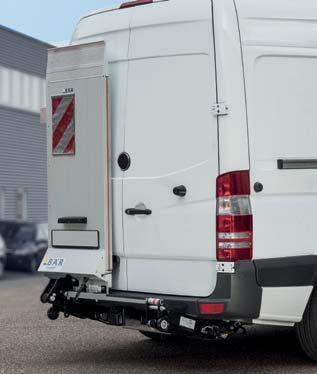

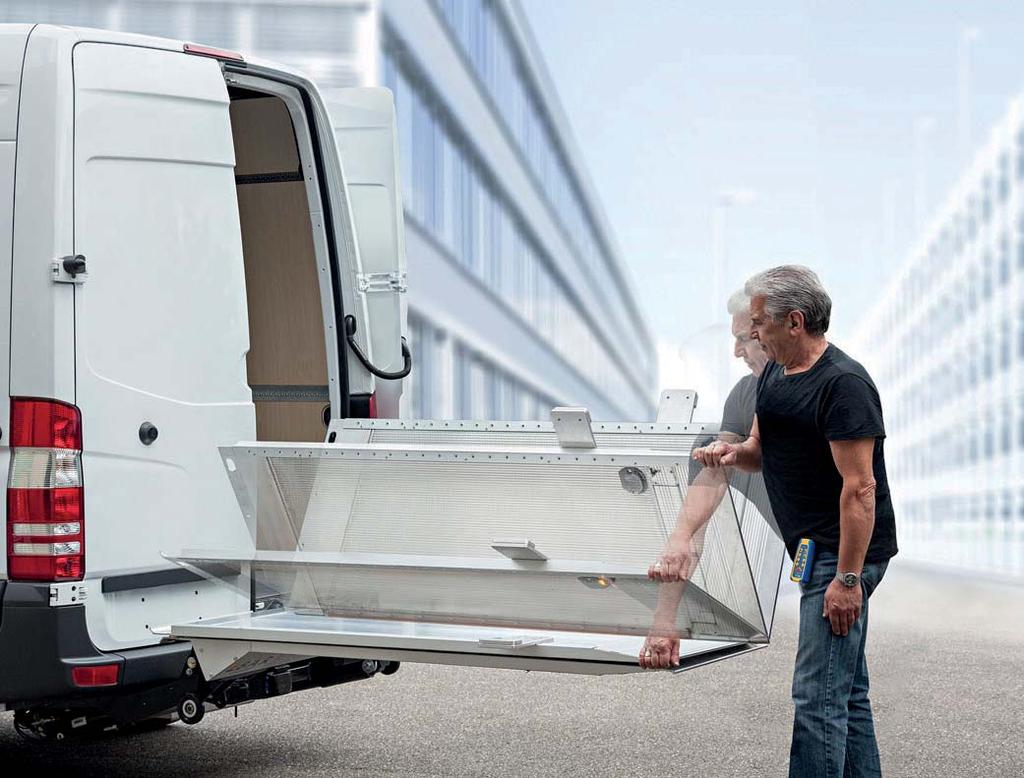

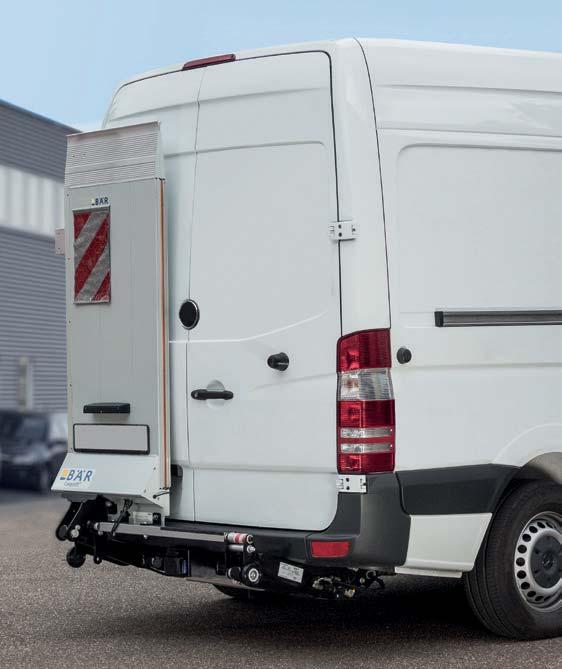

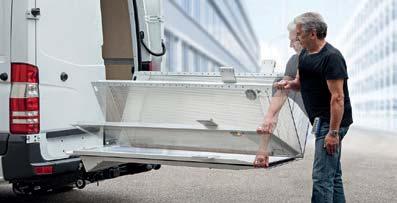

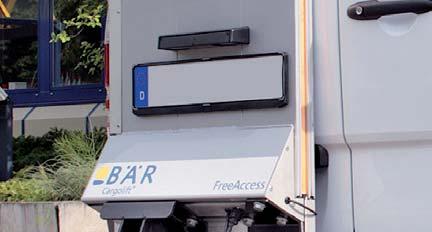

4 Bär VanLift FreeAccess BC 600 A2V Den geniala lösningen för skåpbilar måste lasta på och av pallar eller rullcontainrar, erbjuder Bär VanLift FreeAccess oöverträffade friheter vid användning av skåpbil. Minimal egenvikt, en snabb montering där oftast inga karosseriarbeten behöver göras samt användning av släpvagn sätter standarden i VanLiften förblir stående vid i- och urlastning av mindre kvantiteter eftersom det går att komma åt lastutrymmet genom höger bakdörr. 500 kg 600 mm 3,0 knm 600 kg 600 mm 3,6 knm Bredd BAplan30VLL mm 1330 mm För större kvantiteter öppnas plattformen hydrauliskt med fjärrstyrningen Bär SmartControl och fälls ut manuellt mm fr.o.m. 170 kg 1810 mm fr.o.m. 172 kg 2010 mm I vikten ingår standardleveransomfattningen inkl. kablar. * Beroende på fordonet Ytterligare information om fordonen och de aktuella utrustningsalter- 14 I utfällt läge erbjuder den stora plattformen tillräckligt med plats för att lasta I och ur en europall med en gaffeltruck och upp till fyra rullcontainers. En plattformshöjd på mm och ett transportfordon med högt tak behövs för att transportera pallar med gaffeltruckar. Patenterad.

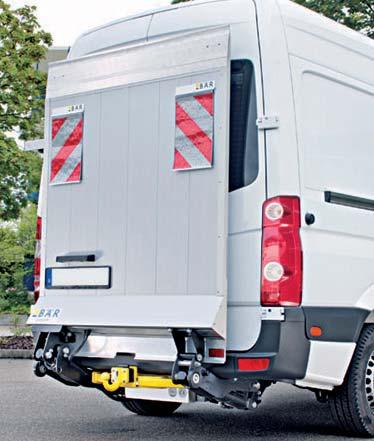

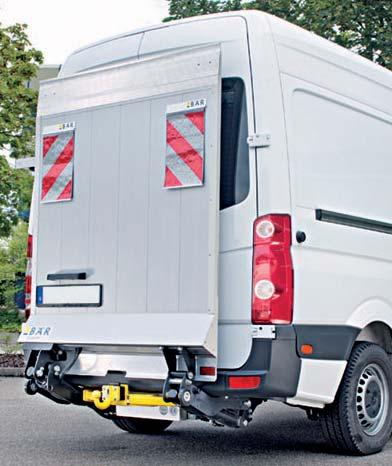

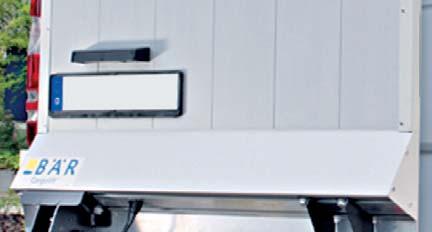

5 Bär VanLift Standard S2V BC 600 S2V För effektiv på- och avlastning i en skåpbil Med en bärkraft på 500/600 kg och den 1380 mm breda standardplattformen ger denna Bär VanLift optimalt stöd om du ofta behöver lasthjälp - oavsett om det handlar om rullcontainrar eller lastpallar. Med minimal egenvikt, snabbare installation utan karosseriarbeten och användning av släpvagn med kulkoppling erbjuder Bär Cargolift många fördelar i VanLift-klassen. 500 kg 600 mm 3,0 knm 600 kg 600 mm 3,6 knm Bredd BAplan30VLL mm 1380 mm Bär VanLift Standard har tillräckligt med plats för upp till fyra rullcontainers eller en europall med gaffeltruck för effektiv i- och urlastning av skåpbilen mm fr.o.m. 163 kg 1810 mm fr.o.m. 167 kg 2010 mm fr.o.m. 171 kg I vikten ingår standardleveransomfattningen inkl. kablar. * Beroende på fordonet En plattformshöjd på 1810 mm och ett transportfordon med högt tak fordras för att transportera pallar med gaffeltruckar. Ytterligare information om fordonen och de aktuella utrustningsalter- 15

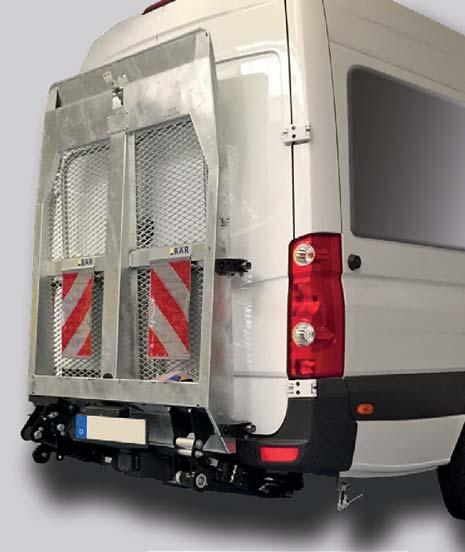

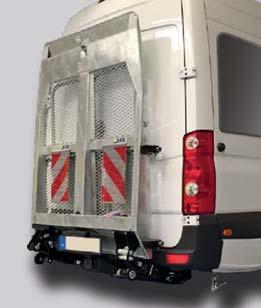

6 Bär BusLift BC 500 S2B Rörlighet tillverkad av Bär För människor som är rörelsehindrade och deras följeslagare är det framförallt en utmaning att stiga in i och ut ur ett fordon. Just här är Bär BusLift till hjälp. Den kombinerar den beprövade Bär VanLift med den nya galler-plattformen som är särskilt utformad för personbefordran: Tillräckligt med plats (1300 x 1710 mm) och lyftkraft (500 kg vid 600 mm) för en person I rullstol med följeslagare Säker färd på plattformen tack vare räcken på sidorna (tillval) och avrullningssäkring för rullstolen, vilken automatiskt öppnas vid lyft och stängs vid markkontakt Manuell nödöppning ingår som standard Lätt att åka av plattformen genom avrullningsstoppet som stängs automatiskt vid markkontakt Lätt och säkert handhavande med fjärrstyrningen Bär SmartControl som uppfyller kraven för nödsituationer God sikt genom bakrutan tack vare galvaniserad plattform med metallgaller Mer plats inuti fordonet genom att lyftsystemet sitter utanpå Avrullningsstoppet stängs automatiskt vid markkontakt och öppnas vid lyft. Verksam höjd 150 mm vid max CargoFlash-blinkljus med Tvådelad VanBridge som jämn övergång mellan plattformen och fordonets insida. Räcken på sidorna (tillval), manuellt infällbara på båda sidorna. 16 Nöddrift med handpump (tillval) som också kan lyfta och stänga plattformen hydrauliskt. Nödöppning inifrån fordonet (tillval) för att öppna och sänka genom att låsa upp de hydrauliska ventilerna.

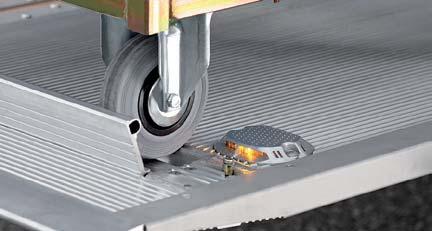

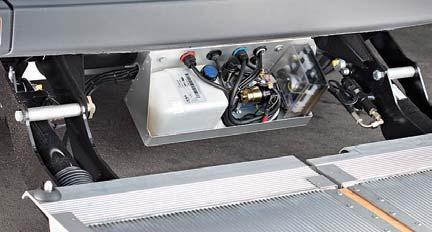

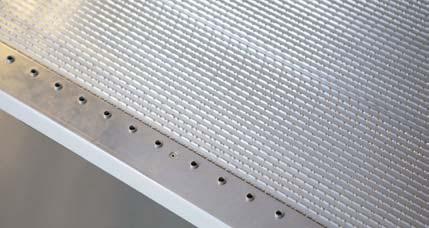

7 Bär VanLift FreeAccess / Standard / BusLift Utrustning Plattform (standard) eller (tillval RAL 9005-serien) av alla ståldelar som långtidsskydd mot korrosion utan ytterligare täcklack. lätt åtkomlig genom att den svängs ned när lyften sänks till marken. Förmonterad Plattformens baksida i RAL 9006 vit aluminium. dard A2V). Tvådelat (standard VanLift) för två rullcontainrar. Nedsänkta -blinklampor (standard VanLift) med LED-teknik som tål att köras över. med återkopplingssignal (standard) enligt EN när plattformen är öppen. Förmonterad. Plattformens baksida natur (standard S2V). 17 Högre säkerhet och bättre grepp på plattformen genom de halksäkra plattformsytorna och (standard VanLift) även när det är blött på marken.

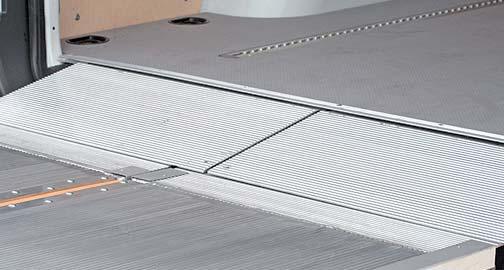

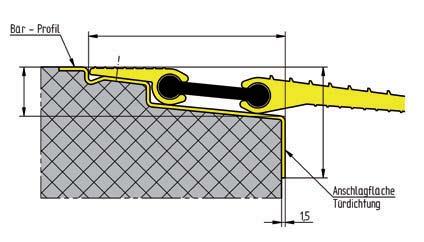

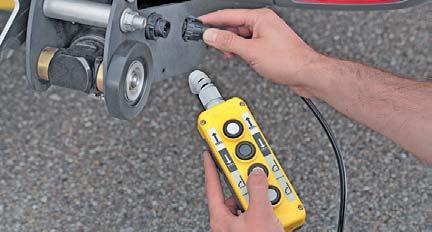

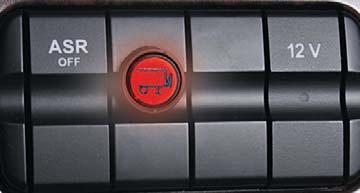

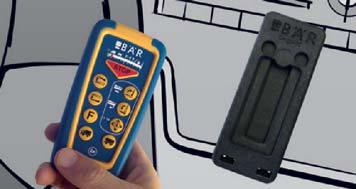

8 Bär VanLift FreeAccess / Standard / BusLift Utrustning Plattform Reglage Tvådelad VanBridge (standard) ger en smidig övergång mellan plattformen och lastgolvet genom en obelastad gummiklaff. Halksäker tack vare (standard) ersätter inmontering av styrbrytare i karossen. Fyra trådlösa funktioner för användning i närområdet. (tillval VanLift), seriemässig stickkontakt ,5 Anslagsyta dörrtätning Bär (tillval VanLift) som kan integreras i det isolerande golvet. På så sätt blir vinkeln mindre vid påkörning. (tillval) inklusive fjärrstyrning för uppladdning av ackumulatorer (istället för batterier). Förarhyttinkoppling möjlig via radio, vilket leder till mindre monteringsarbete. 18

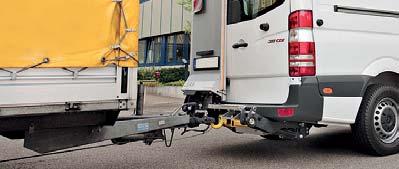

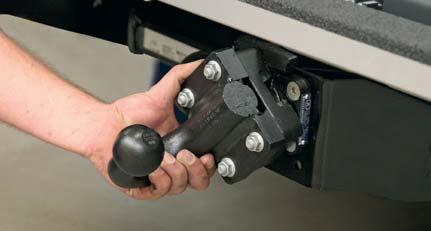

9 Bär VanLift FreeAccess / Standard / BusLift Utrustning Beräkning av maximal tillåten trailervikt på dragbalken: Trailervikt i t = D-värde i kn x Dragfordonets vikt I t (9,81 m/s 2 x Dragfordonets vikt I t) - D-värde i kn Om dragfordonet eller kulkopplingen påverkar D-värdet negativt gäller det lägsta värdet. komplett med kula (tillval), D-värde 17,7-21 kn, vikt ca 30 kg. Förutsätter att fordonet har viss elektrisk extrautrustning! 19

10 Bär Cargolift Serviceprodukter Utökad Garantie Bär CargoProtect Framgång beror inte på slumpen. Med den utökade garantin för din Bär Cargolift kan du förlänga den två-åriga garantin om så önskas och på så sätt skydda din budget mot obehagliga överraskningar. För att vara på den säkra sidan. Serviceutbildning för servicepartnern Serviceutbildning för servicepartnern Marknaden utvecklas hela tiden. Det kommer ny teknik, lagar förändras eller tillkommer, nya medarbetare behöver utbildning. Av dessa skäl erbjuder Bär sina partners en rad olika serviceutbildningar. Läs mer om serviceutbildningarna från Bär Cargolift. Service- och reparationsavtal Bär CargoRate Full service utan risk. Med underhålls- och reparationsavtalet omvandlas svårberäknade livscykelkostnader till en fast månadskostnad. Och vår certifierade servicepartner ser till att din Bär Cargolift alltid är i toppskick. Under produktens hela livslängd. 19 Regelbundet underhåll & regelbunden kontroll Genom regelbundet underhåll garanteras att Bär Cargolifts fungerar korrekt i den dagliga användningen. Det är också en förutsättning för att garantin ska gälla även under det andra verksamhetsåret. Eftersom den lagstadgade regelbundna kontrollen inte omfattar underhåll, dokumenterar serviceprotokollet de åtgärder som krävs. Service- und Diagnosesoftware Bär CargoCheck Snabb och lätt, som service borde vara. Bär CargoCheck möjliggör omedelbar feldiagnos. Eller också optimal parameterisering. Anslut USB-kabeln, så bär det iväg. 113 Bär Cargolift WebShop I nödfall måste det gå fort. Därför kan ni enkelt få Bär reservdelar och tillhörande dokument / programvara genom WebShop även serienummerspecifikt. Eller skicka in data i garantifall. Enkelt och snabbt när som helst.

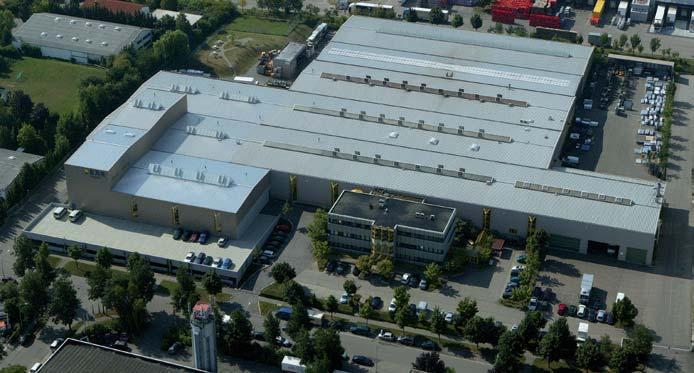

11 Bär Cargolift Lifting Performance. Transport- och logistikområdet blir alltmer konkurrensutsatt och komplext. För att kunna arbeta framgångsrikt i en sådan miljö krävs kundorienterade lösningar med maximal effektivitet. Och självklart även bakgavellyftar med hög prestanda. Bär ser bakgavellyften som en integrerad del av ett större system som optimeras för att ge användaren en perfekt lösning. Det krävs en djupare förståelse för de mångfaldiga transportuppgifterna för att åstadkomma optimala produktlösningar. Kärnkompetensen hos Bär Cargolift ligger i den kontinuerliga utvecklingen av bakgavellyftarnas kapacitet. Kunden som köper en Bär Cargolift kan vara säker på att han/hon får en lösning som ger ett optimalt stöd i arbetet. Kunden får stöd och hjälp i alla faser från beställning via montering och användning till service. Bär Cargolift har dominerat branschen med sina innovativa lösningar i flera decennier. Pålitlig teknik som är enkel och säker att använda vilket skapar ett försprång gentemot konkurrenterna. Gerd Bär GmbH, Heilbronn, Tyskland Bär Cargolift Lifting Performance. Bär Cargolifts motsvarar CE-standarden Gerd Bär GmbH Industriegebiet Böllinger Höfe Pfaffenstraße 7 D Heilbronn Fon Fax vk@baer-cargolift.de
