1 Bär Cargolift Lifting Performance. RetFalt

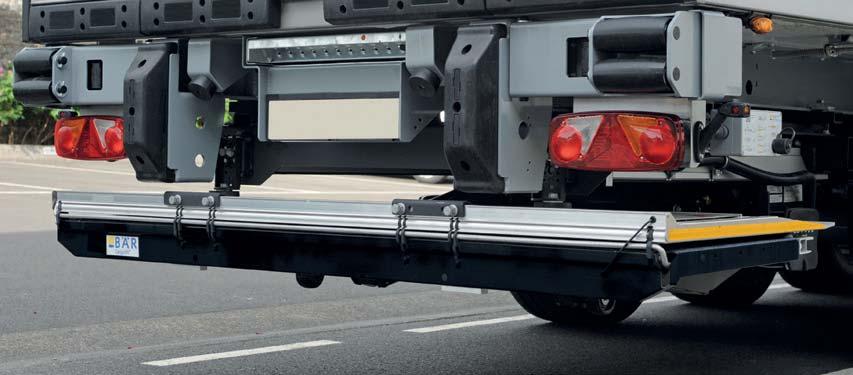

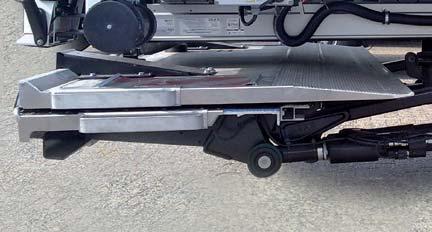

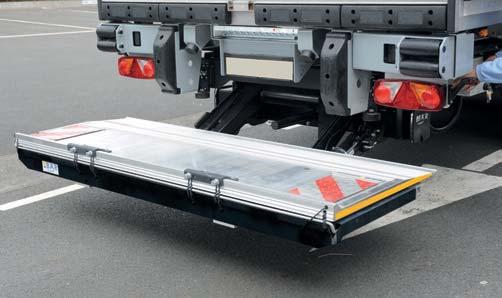

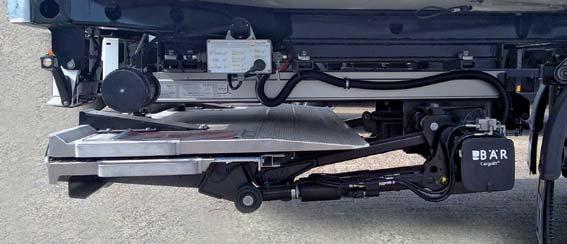

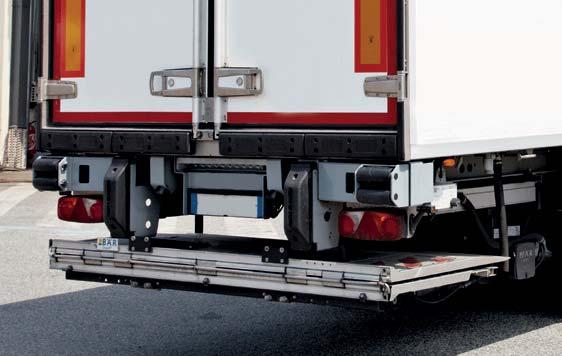

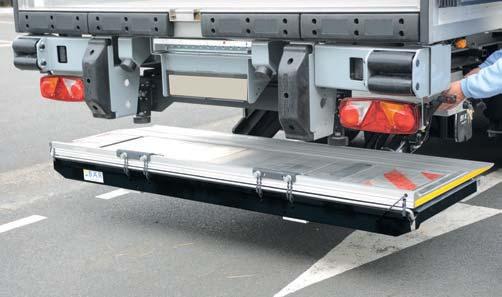

2 En europeisk Cargolift med lågt underhåll. Dessa inkörbara bakgavellyftar kan snabbt och enkelt monteras på lastbilar med en påbultad upphängning eller med gaffelupphängning på släpfordon. Lika enkelt som Cargolift Retfalt göms under fordonet i körläget, lika snabbt är den klar att användas igen när det behövs. Efter att plattformen körts ut hydrauliskt, fälls den ut för hand utan problem och erbjuder en stor yta för transport av rullcontainrar eller pallar. Styrningsanordningen av aluminium med underhållsfri glidstyrning är inte bara stabil utan har även mycket bra synkroniseringsegenskaper. Fördelar som har visat sig vid intensiv och långvarig användning 84

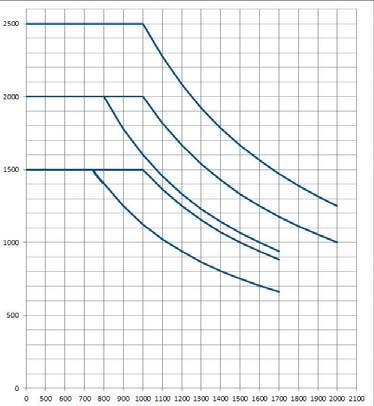

3 För lastbil och trailer RetFalt Cargolift har olika lyftplattor: På BC R21 och R2T består den fasta delen av stål med SilentGrip-skikt, på BC R41, R4U, R4T och R4C består den av aluminium med halksäkert TracGrip. Den fällbara delen är alltid tillverkad av aluminium och utrustad med en avlastande fjäder för att man lätt ska kunna fälla plattformen för hand. RetFalt Cargolifts är dimensionerade för dessa laster med hänsyn till plattformens höjd. Lyftkraft För att RetFalt Cargolift ska kunna monteras och användas på effektivt sätt, skiljer Bär mellan följande scenarier: + = + = R21 R41 / R4U Vid montering av BC R21 på lastbil underlättar den särskilt transport av rullcontainrar eller pallar med låglyftande truck, medan BC R41 som har en hög lyftkraft och stor lyftplatta är dimensionerad för pallar. För lastbilar med låg koppling erbjuder BC R4U olika körlägen för användning med eller utan släp. BC 2000 R4U/R2T BC 1500 R4U BC 2500 R41/R4T/R4C BC 2000 R41/R4T/R4C BC 1500 R = = R2T R4T / R4C Vid montering på släpfordon är BC R2T idealisk för transport av rullcontainrar och lätta pallar. Motsvarigheten för tyngre palltransporter är BC R4T mer kompakt version (R4C vagnar. 85 Lastdiagram för produktgruppen RetFalt Lastavstånd

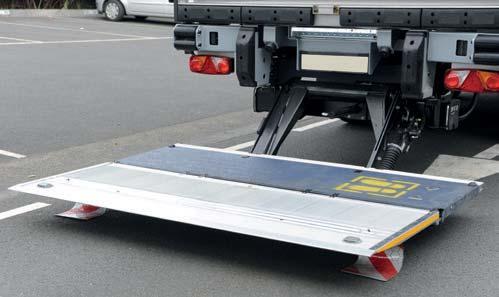

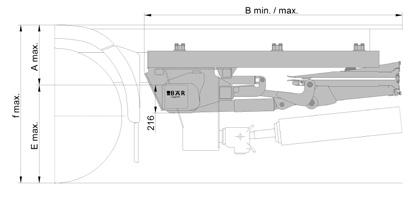

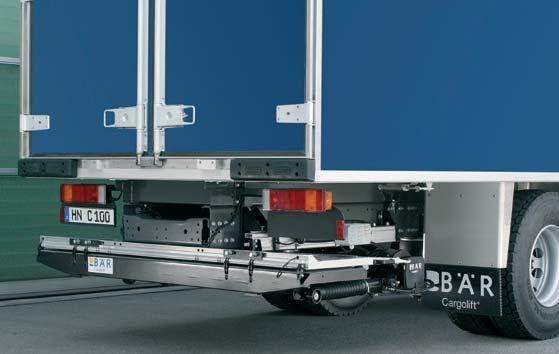

4 BC 1500 R21 Den ekonomiska Europén BC 1500 R21 är en ytterst mångsidig Cargolift för lastbilar med en tillåten totalvikt på mellan 8,6 t och 18,0 t och med en rad olika typer av skåp. Lyftplattan med ett djupmått på 1710 mm möjliggör transport av rullcontainrar eller pallar med låglyftande truck. Som infällbar Cargolift med enkelinfällning är den alltid redo att användas. Tekniska data Fordon GG/t min. GG/t max. Lastbilar 8,6 t 18,0 t Lyftkraft Lastavstånd Lastmoment 1500 kg 750 mm 11,25 knm Plattform fast del av stål med SilentGrip, fällbar del av aluminium Plattformsystem Höjd Bredd BAret45VLL 1610 / 1650 / 1710 mm 2400 mm Plattformens höjd kan variera beroende på fordonet. Vikt vid plattformsbredd 2400 mm Plattformshöjd Vikt 1710 mm 536 kg Armlängd 800 mm 900 mm Lyfthöjd f 1310 mm 1390 mm Mått A 640 / 670 mm 675 / 750 mm Mått E 640 mm 640 mm Utrymme B min 1740 mm 1800 mm Utrymme B 1970 mm 2060 mm Ramspår mm Se monteringsritningen för detaljerad information om montering. I vikten ingår standardleveransomfattningen inkl. monteringsmaterial, kablar och underkörningsskydd. 86 Patenterad.

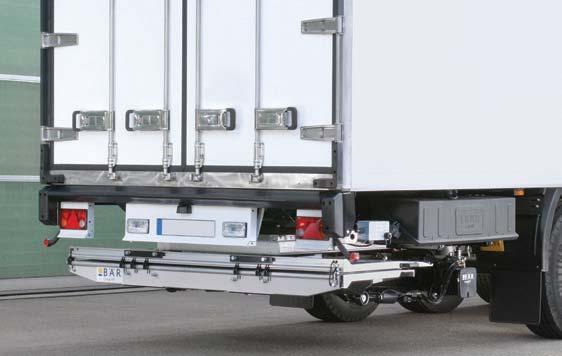

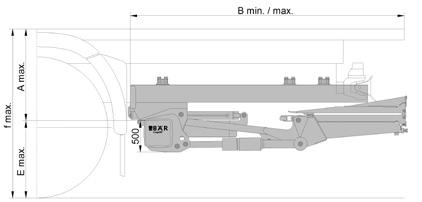

5 BC 2000 / 2500 R41 Ännu mer kraft för högt ställda krav Eftersom professionell distribution ställer höga krav erbjuder BC R41 mycket, 2000 / 2500 kg lyftkraft vid 1000 mm lastavstånd samt en upp till 2010 mm djup lyftplatta möjliggör en mångsidig användning. Genom omfattande användning av aluminium har denna infällbara Cargolift ett optimalt förhållande mellan egenvikt och be- för tunga lastbilar. Tekniska data Fordon Lastbilar GG/t max. 25,0 t Lyftkraft Lastavstånd Lastmoment 2000 kg 1000 mm 20,0 knm 2500 kg 1000 mm 25,0 knm Aluminiumplattform Plattformsystem Höjd Bredd BAret40VL 1810 / 2010 mm 2250 / 2400 mm Vikt vid plattformsbredd 2400 mm Plattformshöjd Vikt 1810 mm 650 kg 2010 mm 655 kg Armlängd 800 mm 900 mm 1000 mm* Lyfthöjd f 1305 mm 1385 mm 1440 mm Mått A 665 mm 745 mm 800 mm Mått E 640 mm 640 mm 640 mm Utrymme B min 2010 mm 2070 mm 2160 mm Utrymme B 2175 mm 2255 mm 2335 mm Ramspår mm * endast tillgänglig för lyftkraft på 2000 kg. Se monteringsritningen för detaljerad information om montering. I vikten ingår standardleveransomfattningen inkl. monteringsmaterial, kablar och underkörningsskydd. 87 Patenterad.

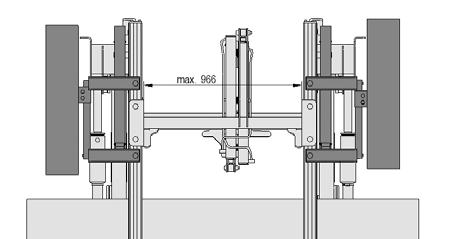

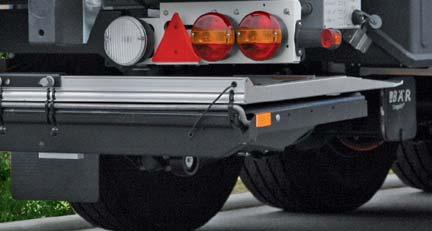

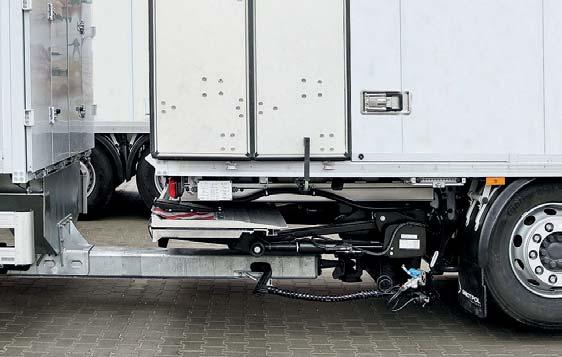

6 Bär Cargolift Retfalt BC 1500 / 2000 R4U För praktisk användning på lastbilar med låg koppling Som Cargolift för lastbilar med fast eller utbytbar påbyggnad och låg koppling erbjuder R4U utöver snabb montering en hög frigång för dragstången. I körläge utan släpvagn fungerar R4U som underkörningsskydd med hjälp av plattformsstödet. Vid användning av den låga kopplingen försvinner den helt under fordonsramen. Tekniska data Fordon Lastbilar med koppling GG/t max. 40,0 t Lyftkraft Lastavstånd Lastmoment 1500 kg 1000 mm 15,0 knm 2000 kg 800 mm 16,0 knm Aluminiumplattform Plattformsystem Höjd Bredd BAret40VL 1710 mm 2400 mm Armlängd 800 mm 900 mm Lyfthöjd f 1405 mm 1540 mm Mått A 650 mm 720 mm Mått E 755 mm 820 mm Utrymme B min 1885 mm 1985 mm Se monteringsritningen för detaljerad information om montering. Vikt vid plattformsbredd 2400 mm Plattformshöjd Vikt 1710 mm 600 kg I vikten ingår standardleveransomfattningen inkl. monteringsmaterial, kablar och underkörningsskydd. 88 Aggregatkåpor till höger eller vänster monterbara på ledskena. Har ansökt om skyddade rättigheter.

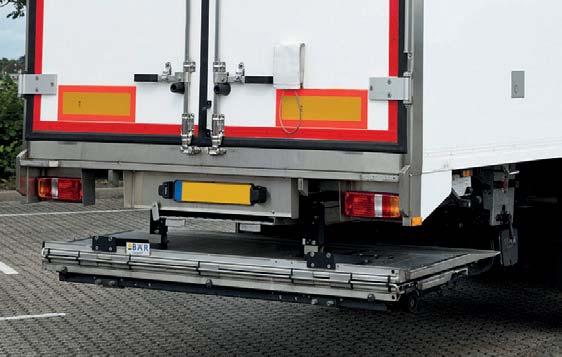

7 BC 2000 R2T Släpvagnstypen för Europas vägar Idealisk för montering på släpfordon genom den höga graden av förmontering och gaffelupphängningen, alltid redo för användning tack vare möjligheten att fälla in och ut lyftplattan - så kan man beskriva den mest populära Cargolift-typen från produktgruppen RetFalt. BC 2000 R2T används framför allt för transport av rullcontainrar eller lastpallar med låglyftande truck. Tekniska data Fordon GG/t min. GG/t max. Släpfordon 28,0 t 40,0 t Lyftkraft Lastavstånd Lastmoment 2000 kg 800 mm 16,0 knm Plattform fast del av stål med SilentGrip, fällbar del av aluminium Plattformsystem Höjd Bredd BAret45VLL 1660 / 1710 / 1760 / 2400 mm 1810 mm Plattformens höjd kan variera beroende på fordonet. Armlängd 800 mm Lyfthöjd f 1400 mm Mått A 700 mm Mått E 700 mm Utrymme B min 1915 mm Utrymme B 2077 mm Ramspår mm Vikt vid plattformsbredd 2400 mm Plattformshöjd Vikt 1710 mm 600 kg Se monteringsritningen för detaljerad information om montering. I vikten ingår standardleveransomfattningen inkl. monteringsmaterial, kablar och underkörningsskydd. 89 Har ansökt om skyddade rättigheter.

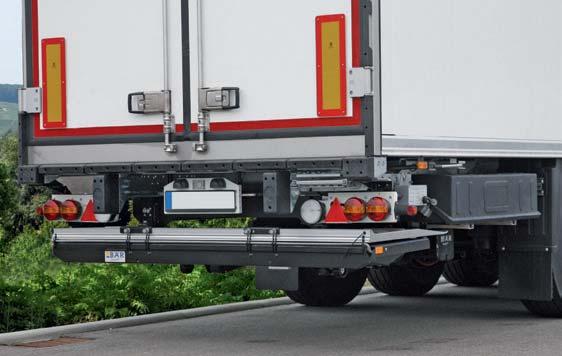

8 BC 2000 / 2500 R4T För släpfordon och höga krav För professionell användning av inkörbara Cargolifts med enkel infällning erbjuder BC 2500 R4T ett unikt förhållande mellan egenvikt och belastningsförmåga. Lyftplattan med ett djupmått på upp till 2010 mm och ett kraftfullt lastmoment på 25,0 knm ser till att även tunga, skrymmande laster kan transporteras på ett säkert sätt. Avlastad variant med 2 tons bärkraft tillgänglig. Avlastad variant med 2 tons lyftkraft tillgänglig. Tekniska data Fordon GG/t min. GG/t max. Släpfordon 28,0 t 40,0 t Lyftkraft Lastavstånd Lastmoment 2000 kg 1000 mm 20,0 knm 2500 kg 1000 mm 25,0 knm Aluminiumplattform Plattformsystem Höjd Bredd BAret40VL 1810 / 2010 mm 2400 mm Vikt vid plattformsbredd 2400 mm Plattformshöjd Vikt 1810 mm 610 kg 2010 mm 618 kg Armlängd 900 mm Lyfthöjd f 1405 mm Mått A 745 mm Mått E 660 mm Utrymme B min 2230 mm Utrymme B 2410 mm Ramspår mm Se monteringsritningen för detaljerad information om montering. I vikten ingår standardleveransomfattningen inkl. monteringsmaterial, kablar och underkörningsskydd. 90 Har ansökt om skyddade rättigheter.

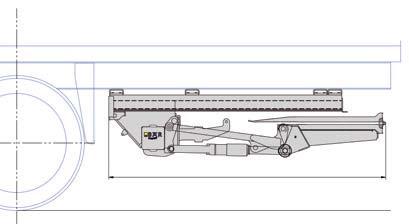

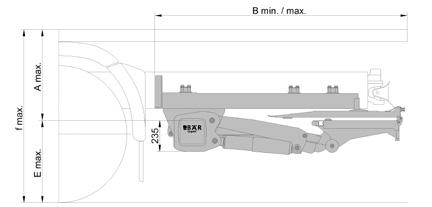

9 en inkörbar bakgavellyft. För att ändå tunga laster ska kunna lastas ett kraftfull lastmoment på 25,0 knm. På så sätt är den förberedd för med 2 tons bärkraft tillgänglig. Avlastad variant med 2 tons lyftkraft tillgänglig. Tekniska data Fordon GG/t min. GG/t max. Släpfordon 28,0 t 40,0 t Lyftkraft Lastavstånd Lastmoment 2000 kg 1000 mm 20,0 knm 2500 kg 1000 mm 25,0 knm Aluminiumplattform Plattformsystem Höjd Bredd BAret40VL 1860 mm 2400 mm Vikt vid plattformsbredd 2400 mm Plattformshöjd Vikt 1860 mm 650 kg Armlängd 800 mm 900 mm Lyfthöjd f 1325 mm 1410 mm Mått A 665 mm 745 mm Mått E 665 mm 665 mm Utrymme B min 1790 mm 1850 mm Utrymme B 1950 mm 2030 mm Ramspår mm Se monteringsritningen för detaljerad information om montering. I vikten ingår standardleveransomfattningen inkl. monteringsmaterial, kablar och underkörningsskydd. 91 Har ansökt om skyddade rättigheter.

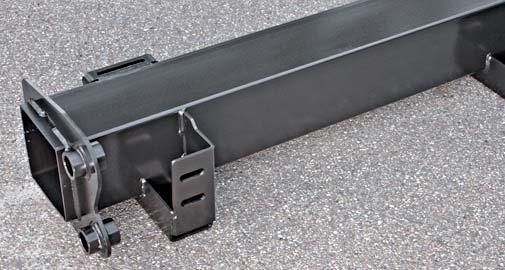

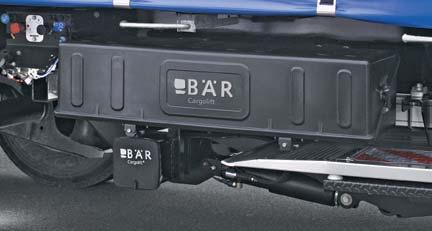

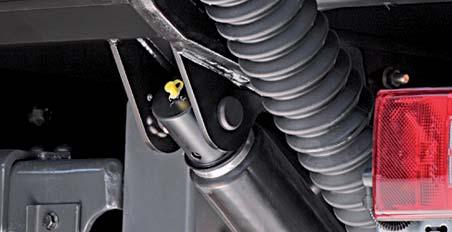

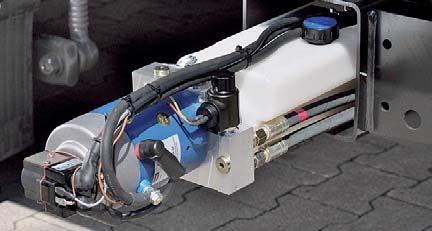

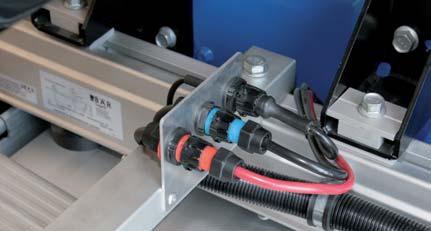

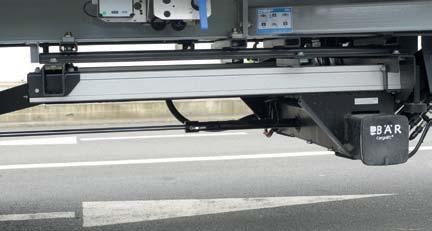

10 Utrustning Lyftanordning KTL-beläggning (RAL 9005-serien) av alla ståldelar som långtidskorro- KTL + pulverlackering (tillval) i önskad RAL-färgton. Styranordningen intensiv och långvarig användning. Väldigt bra synkroniseringsegenskaper. Elektriskt gränssnitt VDHH (standard) för enkel, elektrisk anslutning. Hydraulcylinder med skyddsrör eller bälg (standard) som skydd mot stenskott och korrosion. Jämn och snabb öppning med motor genom dubbelverkande tiltcylindrar även på vintern. Aggregat och styrning är väl skyddade i lyftbalken (standard). Motor med termoskyddskontakt skyddar mot överhettning och motorbrand. Enkel nödmanövrering av de fyra grundfunktionerna med hjälp av knappar. Ett tystgående aggregat 92 Seriemässig hydraulolja (standard) kräver årligt oljebyte före vintern. För längre oljebytesintervall (vart tredje år) samt för användning vid låga temperaturer ned till -45 C: Biologiskt nedbrytbar

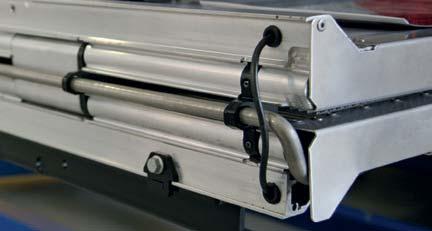

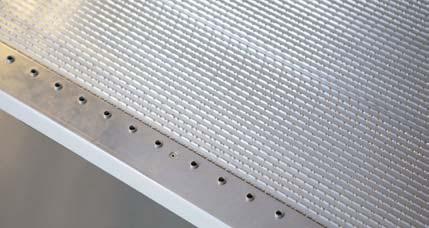

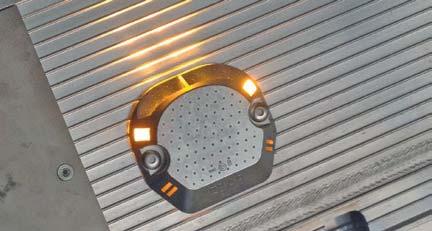

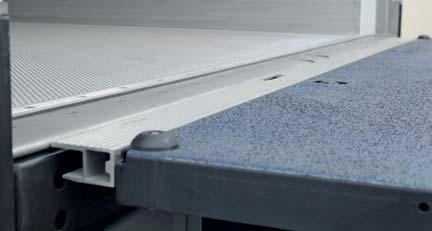

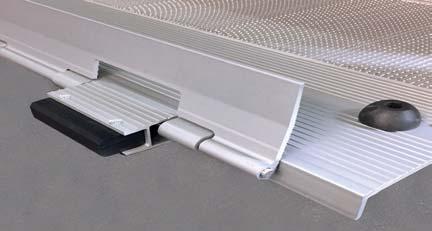

11 Utrustning Plattform Plattformsystem BAret45VLL med fast del av stål med SilentGrip-beläggning och fällbar del av aluminium natur (standard). Fast del av anodiserat Användarvänlig manuell in- och utfällning av plattformstoppen med fjäderavlastning (standard). Överkörningsbrygga av aluminium (standard), med urtag för dörrlås på begäran (tillval). Plattformsystem BAret40VL med fast och fällbar del av aluminium natur anodiserat aluminium (tillval utom för R4U) tillgänglig. Robusta LED-blinklampor CargoFlash (standard) med kraftig ljusstyrka, mycket bra sidoljuseffekt och låg strömförbrukning. 93 Klaffbrygga (tillval R4U) med integrerade gummiklackar som stoppanordningar på plattform.

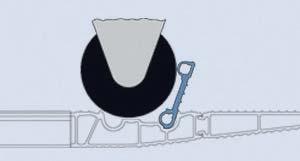

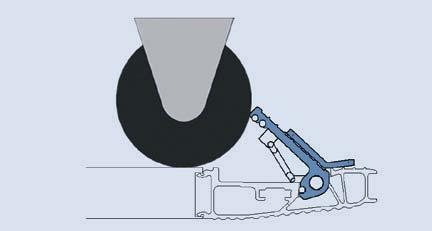

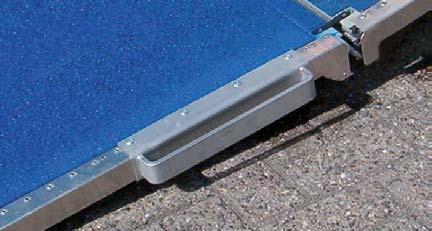

12 Utrustning Plattform Plattform - avrullningsstopp (tillval) Bär Cargolift erbjuder olika avrullningsstopp beroende på vilket plattformssystem som används. Alla avrullningsstopp kännetecknas av hög hållfasthet tack vare det dubbla underlaget. Manöverspak är alltid tillgänglig utanför användningsområdet. För RetFalt Cargolifts erbjuder Bär avrullningsstoppen 2rd och 2ad som har två kopplingslägen som kan ställas in med styrspaken: (1) Pålastningsläge luckan öppnas automatiskt efter överkörning med rullcontainrarna (2) Avlastningsläge luckan låses efter att den trampats ned Högre säkerhet och bättre grepp på plattformen genom de halksäkra plattformsytorna TracGrip och SideGrip (standard, R10) även när det är blött på marken. TracGrip Plus Avrullningsstopp 2Rs öppnas med en vippbrytare och kan sedan stängas igen genom att de trampas ned. Endast i samband med plattformsystem BAret45VLL. Avrullningsstopp Rs / rd som barriär för rullar med öppningsvinkel 43 för rulldiameter upp till 110 mm. Klaffbredd Rs: 890 mm. Klaffbredd rd: 850 mm vid plattformsbredd 2400 mm/750 mm vid 2250 mm. Bär SilentGrip (tillval, R11) för ökad ljudisolering vid leverans i bostadsområden under nattetid eller tidig morgon. Avrullningsstoppen 2rd, 2Rs och 2ad gör det möjligt att transportera två rullcontainrar samtidigt. Avrullningsstoppen öppnas separat. 94 Avrullningsstopp ad med öppningsvinkel 110 för rulldiameter upp till 200 mm. Klaffbredd: 850 mm vid 2400 mm plattformsbredd / 750 mm vid 2250 mm.

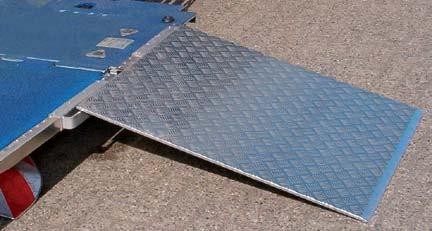

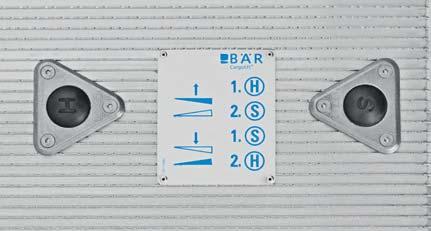

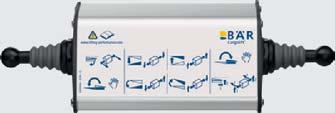

13 Utrustning Plattform Reglage Robust upphängningsanordning (tillval) i rostfritt stål för sidoöverkörningsramp. Bär fotstyrning (standard) erbjuder både en säker plats och en enkel hantering med hjälp av två fotkontakter. Bär Control EVO (standard) är intuitiv att använda, robust konstruerad och lätt att använda även med handskar tack vare korsstyrspakarna. Plattformsvinkel för tiltning uppåt kan sparas med höger styrspak. > 2s Överkörningsramp (tillval) för sidopålastning. Längd 1000 mm, bredd 860 mm. 95 SwitchKey (tillval på R21/R41/R4U, standard på R2T/R4T/R4C) gör det möjligt att slå av och på Cargolift med styrspaken så att oönskad användning förhindras.

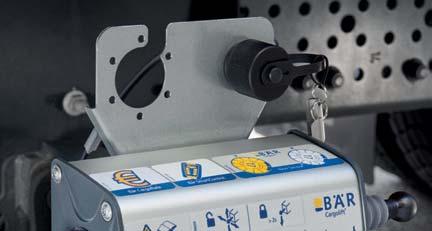

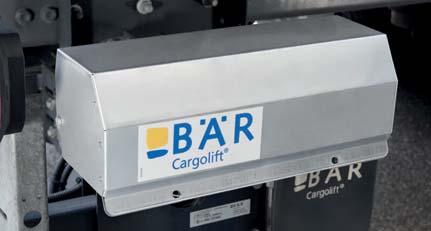

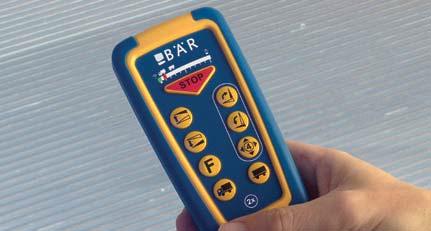

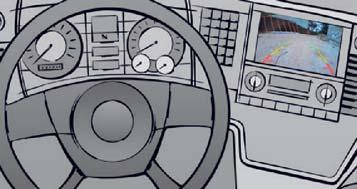

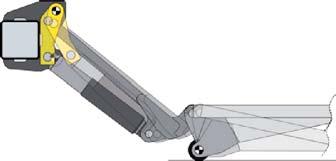

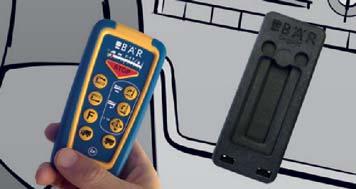

14 Utrustning Reglage Skyddshuv (tillval) för Bär Control EVO gjord av rostfritt stål. Mjuk nedsäkning genom automatisk lutning mot marken (standard) för säker pålastning. Plattformen återgår till sitt ursprungliga läge med hjälp av en minnesfunktion (standard på R4). Bär SmartControl Plus och ut, se Teknologier). Valfritt med uppladdningsbar handsändare och dockningsstation förarhyttsinkoppling via radio och starteravbrott. Utvändig elektrisk nyckelbrytare (tillval) för montering på styrenhetshållaren. Förhindrar otillåten användning som alternativ till SwitchKey. Bär SmartControl fjärrstyrning (tillval) för CE-förenlig drift med radio utan att köra in och ut. Med RadioKey som standard för automatisk spärr av alla styrelement när arbetsområdet lämnas. 96 Bär SmartControl förarhyttsstyrning (tillval) för styrning av Cargolift från hytten genom Bär SmartControl Plus med dockningsstation. Se Teknikerna.

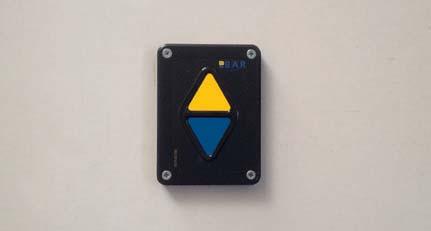

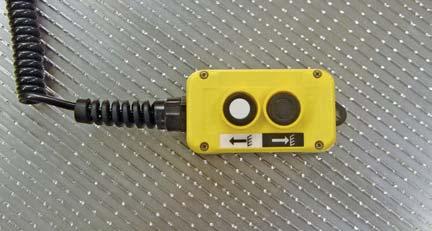

15 Utrustning Reglage Fordonsanslutning Knappanel 2 funktioner (tillval) för montering på skåpet. Elektroniskt styrd laddningskabel SmartCharge SC VEHH (tillval) som standardiserad stickkontakt för valfritt byte av dragfordon och släpvagn. Intelligent styrning ser till att batterispänningen är tillräcklig vid lossnings- Stabilisator (Serie R4U) för positionering av plattformen som underkörningsskydd i solodrift med integrerad positionsavkänning. Fjärrkontroll i kabel (tillval) med två funktioner inkl. plattformsmarkering förmonterat på manöverenheten eller för montering i skåpet. Finns som Bär BatteryBox 97

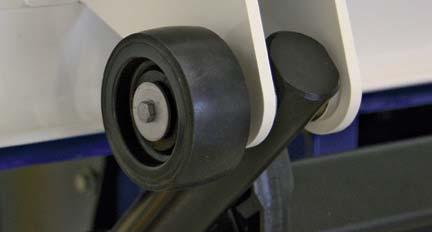

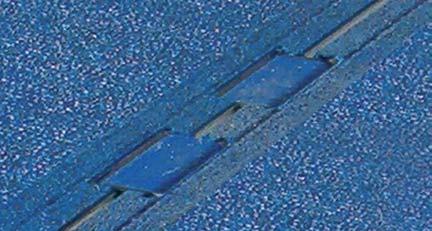

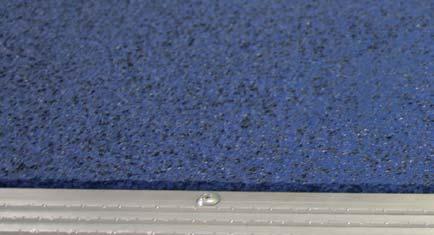

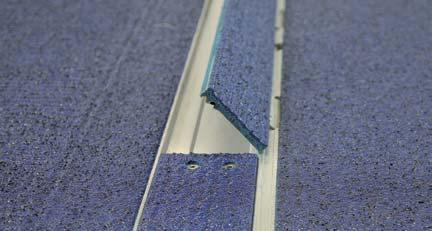

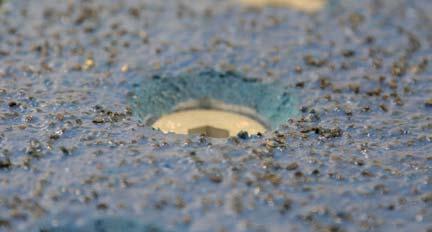

16 Utrustning Piek-version (tillval, utom för R4U innehåller följande utrustning om den inte är markerad som tillval) Den ljudisolerade plattformsytan Bär SilentGrip är tjockare i Piek-versionen. RetFalt Cargolifts har en överkörningsbrygga med SilentGrip-beläggning i Piek-versionen. RetFalt Cargolifts i Piek-versionen har förutom en förskjutningscylindrar med ändlägesdämpning också vikledskarvar med beläggning. På golvet används rullar RetFalt Cargolifts i Piek-versionen har ett tystgående aggregat. Avrullningsstopp 2Rx (tillval) i Piek-versionen med SilentGrip-beläggning, inre dämpningselement och glidlager av plast. Klaffbredd: 1012 mm. Finns för alla RetFalt Cargolifts i toppversion. 98

17 Bär Cargolift Serviceprodukter Utökad Garantie Bär CargoProtect Framgång beror inte på slumpen. Med den utökade garantin för din Bär Cargolift kan du förlänga den två-åriga garantin om så önskas och på så sätt skydda din budget mot obehagliga överraskningar. För att vara på den säkra sidan. Serviceutbildning för servicepartnern Serviceutbildning för servicepartnern Marknaden utvecklas hela tiden. Det kommer ny teknik, lagar förändras eller tillkommer, nya medarbetare behöver utbildning. Av dessa skäl erbjuder Bär sina partners en rad olika serviceutbildningar. Läs mer om serviceutbildningarna från Bär Cargolift. Service- och reparationsavtal Bär CargoRate Full service utan risk. Med underhålls- och reparationsavtalet omvandlas svårberäknade livscykelkostnader till en fast månadskostnad. Och vår certifierade servicepartner ser till att din Bär Cargolift alltid är i toppskick. Under produktens hela livslängd. 19 Regelbundet underhåll & regelbunden kontroll Genom regelbundet underhåll garanteras att Bär Cargolifts fungerar korrekt i den dagliga användningen. Det är också en förutsättning för att garantin ska gälla även under det andra verksamhetsåret. Eftersom den lagstadgade regelbundna kontrollen inte omfattar underhåll, dokumenterar serviceprotokollet de åtgärder som krävs. Service- und Diagnosesoftware Bär CargoCheck Snabb och lätt, som service borde vara. Bär CargoCheck möjliggör omedelbar feldiagnos. Eller också optimal parameterisering. Anslut USB-kabeln, så bär det iväg. 113 Bär Cargolift WebShop I nödfall måste det gå fort. Därför kan ni enkelt få Bär reservdelar och tillhörande dokument / programvara genom WebShop även serienummerspecifikt. Eller skicka in data i garantifall. Enkelt och snabbt när som helst.

18 Bär Cargolift Lifting Performance. Transport- och logistikområdet blir alltmer konkurrensutsatt och komplext. För att kunna arbeta framgångsrikt i en sådan miljö krävs kundorienterade lösningar med maximal effektivitet. Och självklart även bakgavellyftar med hög prestanda. Bär ser bakgavellyften som en integrerad del av ett större system som optimeras för att ge användaren en perfekt lösning. Det krävs en djupare förståelse för de mångfaldiga transportuppgifterna för att åstadkomma optimala produktlösningar. Kärnkompetensen hos Bär Cargolift ligger i den kontinuerliga utvecklingen av bakgavellyftarnas kapacitet. Kunden som köper en Bär Cargolift kan vara säker på att han/hon får en lösning som ger ett optimalt stöd i arbetet. Kunden får stöd och hjälp i alla faser från beställning via montering och användning till service. Bär Cargolift har dominerat branschen med sina innovativa lösningar i flera decennier. Pålitlig teknik som är enkel och säker att använda vilket skapar ett försprång gentemot konkurrenterna. Gerd Bär GmbH, Heilbronn, Tyskland Bär Cargolift Lifting Performance. Bär Cargolifts motsvarar CE-standarden Gerd Bär GmbH Industriegebiet Böllinger Höfe Pfaffenstraße 7 D Heilbronn Fon Fax vk@baer-cargolift.de
