1 TAKSKJUTPORTAR

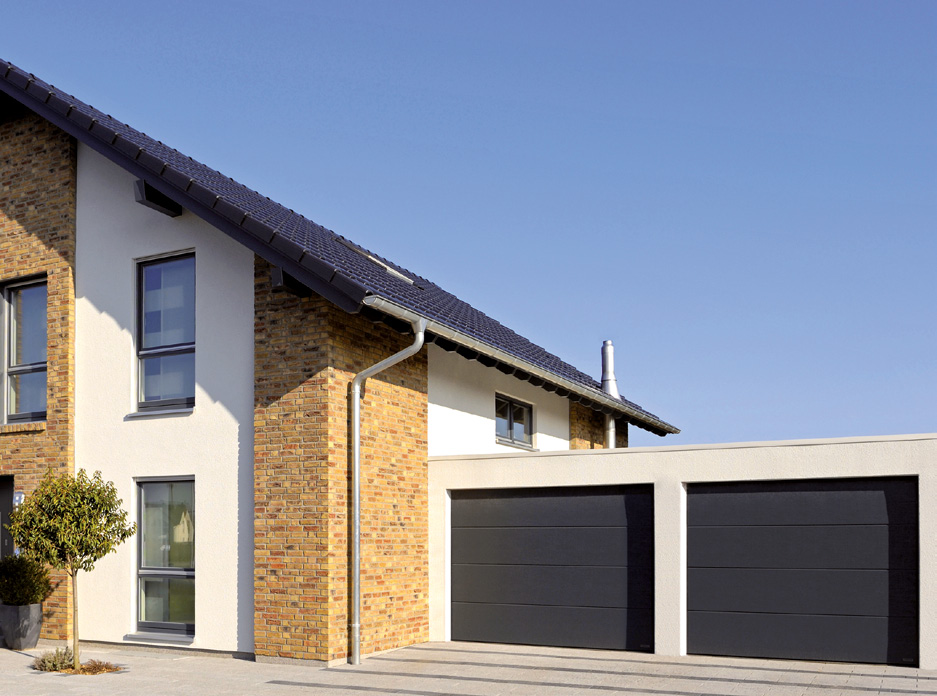

2 ENTOR takskjutport Låt dig överraskas av möjligheterna som ENTOR garageport ger. Vi erbjuder takskjutportar i en mängd utföranden för att kunna passa just Dig.

3 Design Med fokus på detaljer kan vi erbjuda ett enormt utbud av mönster, färger, dekorativa detaljer och fönster. Vi ser funktion och estetik som ett. Kvalité & säkerhet Tack vare vår avancerade teknik, våra beprövade material och innovativa tekniska idéer ger vi våra kunder ett kvalitativt och säkert val. Vi är certifierade enligt kvalitetsstandarden ISO 9001:2008 och standarden för hälsa och säkerhet OHSAS 18001:2007. Detta garanterar en ständig förbättring av alla processer och produkter. Varmt och tyst ENTOR takskjutport är välisolerad och tyst. Detta uppnås tack vare en konstruktion som består av paneler fyllda med värmeisolerande skum, tätning runt hela porten plus tätning mellan enskilda paneler och en frostskyddad karm som löper utmed hela ytan mot garageväggen. Väljer du ENTOR takskjutport skyddar du ditt hem och dina närmaste mot köld och buller.

4 Lösningar som förlänger portens livslängd Tyst och kontinuerlig funktion även vid handmanövrering Fullständig säkerhet garanteras av olika skyddsanordningar Ljudisolering Värmeisolering Antikorrosion Pålitlighet SÄKERHET

5 Pålitlig i många år Från designstadiet till färdig produkt har vi hela tiden fokus på detaljer som ska öka garageportens livslängd. Konstruktionen består av förzinkade delar samt en fjädermekanism som hjälper till att balansera portbladet. Fjädermekanismen har en lång livslängd vilket innebär många år av pålitlig användning. Kullagerförsedda hjul gör att porten löper tyst och smidigt i sido/ -och takskenor utan att krångla. Hel panel - G Hel panel med motiv Funktion 90 öppningsvinkel gör att ENTOR takskjutportar inte tar någon plats framför garaget när porten öppnas eller stängs. Portbladet löper uppåt i en lodrätt skena och göms undertaket. Det smarta skensystemet garanterar tyst och smidig öppning och stängning, även vid handmanövrering. Bred panel - W Spegelpanel Säkerhet Våra portar uppfyller de allra strängaste säkerhetskraven enligt europeisk standard och är Ce-märkta. Användarens fullständiga säkerhet garanteras av olika skyddsanordningar. Smal panel - N V-panel

6 Takskjutportar PRO40 PRO40 TAKSKJUTPORT ERBJUDER MÄNGDER AV LÖSNINGAR FÖR ATT KUNNA PASSA JUST ERA BEHOV. Värmeisolering Antikorrosion Pålitlighet

7 Fördelar takskjutport PRO40 portens blad tillverkas av 40 mm stålpaneler fyllda med freonfritt polyuretanskum konstruktionen betår av förzinkade stålelement portens blad rör sig längst vertikala ledskenor och horisontella ledskenor monterade i taket porten är tätad runt om nedersta panel är utrustad med en tätning som sluter tätt till underlaget panelerna är utrustade med profilerat klämskydd som förhindrar att fingrarna kläms samt tätningar mellan panelerna tillgängliga i manuellt och automatiskt utförande Vridfjädrar som monteras fram på dörrbalken, med dubbla horisontella ledskenor. Vridfjädrar som monteras bak på horisontella ledskenor, med dubbla horisontella ledskenor. Dragfjädrar, med dubbla horisontella ledskenor. Vridfjädrar som monteras fram på dörrbalken, med enkla horisontella ledskenor. Paneler tillverkade på vår fabrik Förseglad konstruktion + Förstärkta där panelerna sammanfogats = styrka 2 Polyuretanskum + Försegling mellan panelerna = islolering Galvaniserat stål + Skyddande beläggning = korrisionsskydd 1 Förstärkta gångjärn fem lager med stål 2 Försegling mellan panelerna

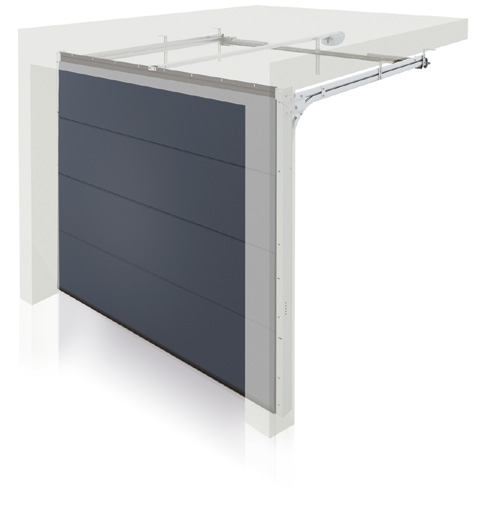

8 Takskjutport PRO40 n80 Passar där låg överhöjd förhindrar installation av en PRO40.

9 Fördelar takskjutport PRO40 N80 Tack vare den speciella konstruktionen kan den automatiska garageporten NANO80 användas i utrymmen med en överhöjd på endast 80 mm! Olika utformningar och ett stort utbud av färger gör det möjligt att anpassa garageporten till både traditionella som moderna byggnader. Överhöjd 80 mm - måttet mellan öppning och innerta överhöjd 80 mm

10 PRO40 Standardmått Dragfjädrar (N) Torsionsfjädrar fram (Sp) Torsionsfjädrar bak (Sj) Torsionsfjädrar bak (St) SNN S o 5000 mm S o 5500 [mm] S o 5000 [mm] So 5000 [mm] SNN SNG, SNW, SNV,SNK SSpN, SSpK SSpN SSpG, SSpW, SSpV, SSpK SSjN, SSjK SSjN SSjG, SSjW, SSjV, SSjK SStN, SStG, SStW, SStK, SStV RAL-färg gyllene ek, valnöt RAL-färg Specialfärg RAL-färg gyllene ek, valnöt RAL-färg Specialfärg RAL-färg gyllene ek, valnöt RAL-färg Specialfärg RAL-färg Specialfärg Nmin Hj ² Manuell Med motor = 220 [mm] för Ho = 2100 [mm] Ho = 2125 [mm] Ho = 2250 [mm] = 250 [mm] för Ho = 2000 [mm] Ho = 2500 [mm] Ho = 2100 [mm] Ho = 2250 [mm] = 240 [mm] for Ho = 2125 [mm] = 200 [mm] för Ho = 2100 [mm] Ho = 2250 [mm] = 220 [mm] för Ho = 2125 [mm] = 230 [mm] för Ho = 2000 [mm] Ho = 2500 [mm] = 200 [mm] för Ho = 2100 [mm] Ho = 2250 [mm] = 220 [mm] för Ho = 2125 [mm] =400 [mm] för Ho = 2100 [mm] Ho = 2250 [mm] =420 [mm] för Ho = 2125 [mm] =430 [mm] för Ho = 2000 [mm] Ho = 2500 [mm] =400 [mm] för Ho = 2100 [mm] Ho = 2250 [mm] =420 [mm] för Ho = 2125 [mm] 100 [mm] 160 [mm] Sj So - 40 [mm] So - 40 [mm] So - 40 [mm] So - 40 [mm] Manuell Ho [mm] Ho [mm] Manuell¹ Med motor Ho - 80 [mm] Ho - 80 [mm] Ho - 50 [mm] Ho Ho [mm] Ho - 90 [mm] W1min, W2min 110 [mm] 110 [mm] 110 [mm] 110 [mm] Emin Manuell Ho [mm] Ho [mm] Ho [mm] Ho [mm] Med motor Ls + 50 [mm] Ls + 50 [mm] Ls + 50 [mm] Ls + 50 [mm] PRO40 Specialmått So 5000 [mm] So 5500 [mm] So 5000 [mm] So 5000 [mm] Nmin Manuell Med motor 220 [mm] 200 [mm] 400 [mm] 100 [mm] 160 [mm] Sj So - 40 [mm] So - 40 [mm] So - 40 [mm] So - 40 [mm] Manuell Ho [mm] Ho [mm] Ho [mm] Hj ² Manuell¹ Med motor Ho - 80 [mm] Ho - 80 [mm] Ho - 50 [mm] Ho Ho - 90 [mm] W1min, W2min 110 [mm] 110 [mm] 110 [mm] 110 [mm] Emin Manuell Ho [mm] Ho [mm] Ho [mm] Ho [mm] Med motor Ls + 50 [mm] Ls + 50 [mm] Ls + 50 [mm] Ls + 50 [mm]

11 PRO40 N80 Sj Hj Med motor Nmin W1min, W2min Emin Med MIDO 600 motor So - 40 [mm] Ho [mm] 80 [mm] 110 [mm] Ls [mm] Monterings måttangivelser E N H o W 1 W 2 S o So - öppningens bredd (beställningsmått) Ho - öppningens höjd (beställningsmått) Sj - portvidd när porten är monterad Hj - porthöjd när porten är monterad N - minsta mått som krävs på överstycket W1 - minsta mått som krävs på sidoutrymme W2 - minsta mått som krävs på sidoutrymme E - minsta mått som krävs på garagets djup med en fri yta vid taket Ls - driftskenans längd

12 Passion och genombrottsvisioner Vårt centrum för teknik och tillverkning garanterar kvalitet och högsta standard och kontinuerlig personalutbildning, utveckling av produkter och teknologiska linjer bidrar till att skapa produkter av bästa kvalité. Återförsäljare av varumärket ENTOR i Sverige
