1 G RX-V463 AV Receiver Ampli-tuner audio-vidéo OWNER S MANUAL MODE D EMPLOI BEDIENUNGSANLEITUNG BRUKSANVISNING GEBRUIKSAANWIJZING ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

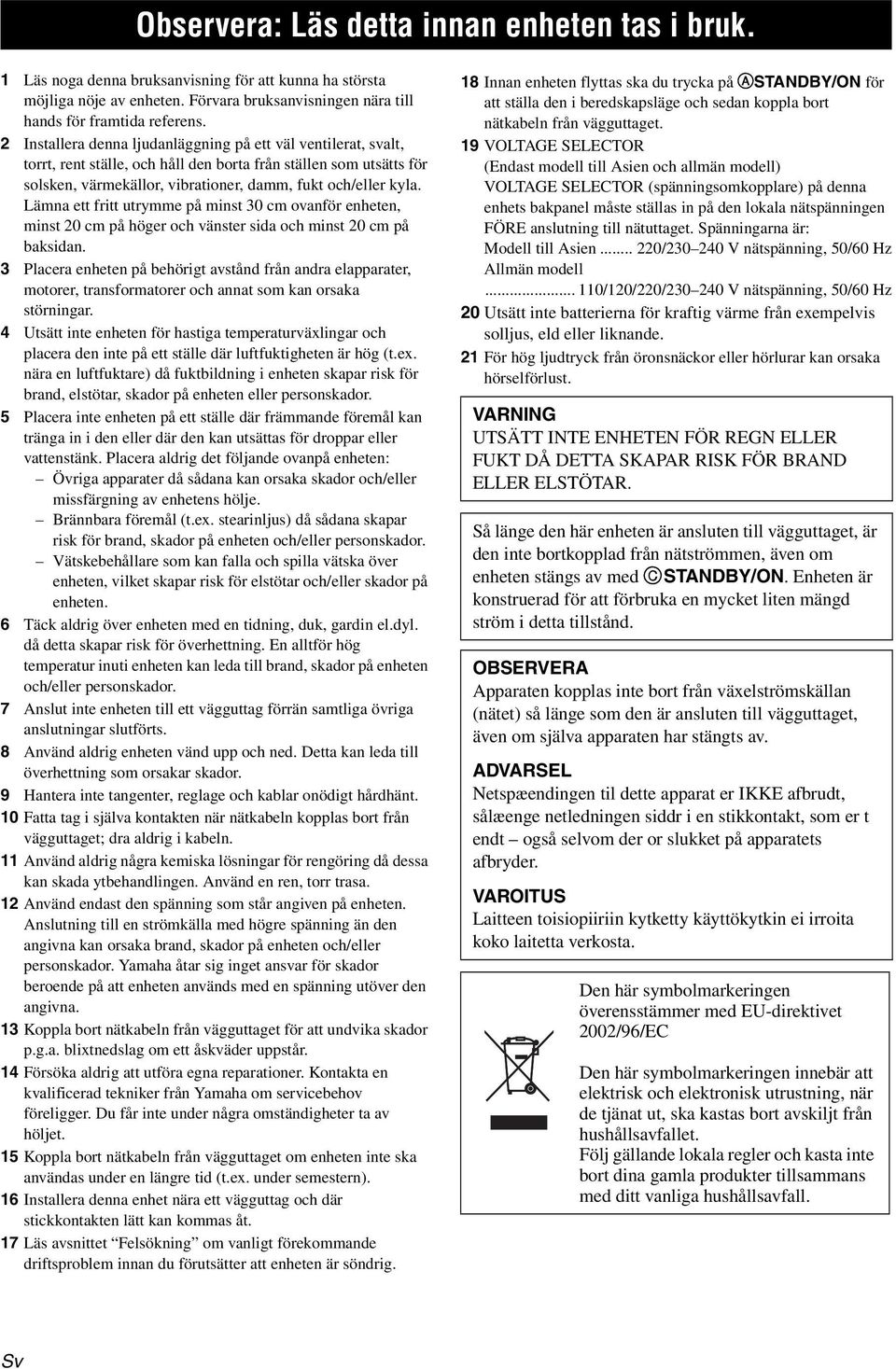

2 Observera: Läs detta innan enheten tas i bruk. 1 Läs noga denna bruksanvisning för att kunna ha största möjliga nöje av enheten. Förvara bruksanvisningen nära till hands för framtida referens. 2 Installera denna ljudanläggning på ett väl ventilerat, svalt, torrt, rent ställe, och håll den borta från ställen som utsätts för solsken, värmekällor, vibrationer, damm, fukt och/eller kla. Lämna ett fritt utrmme på minst 30 cm ovanför enheten, minst 20 cm på höger och vänster sida och minst 20 cm på baksidan. 3 Placera enheten på behörigt avstånd från andra elapparater, motorer, transformatorer och annat som kan orsaka störningar. 4 Utsätt inte enheten för hastiga temperaturväxlingar och placera den inte på ett ställe där luftfuktigheten är hög (t.ex. nära en luftfuktare) då fuktbildning i enheten skapar risk för brand, elstötar, skador på enheten eller personskador. 5 Placera inte enheten på ett ställe där främmande föremål kan tränga in i den eller där den kan utsättas för droppar eller vattenstänk. Placera aldrig det följande ovanpå enheten: Övriga apparater då sådana kan orsaka skador och/eller missfärgning av enhetens hölje. Brännbara föremål (t.ex. stearinljus) då sådana skapar risk för brand, skador på enheten och/eller personskador. Vätskebehållare som kan falla och spilla vätska över enheten, vilket skapar risk för elstötar och/eller skador på enheten. 6 Täck aldrig över enheten med en tidning, duk, gardin el.dl. då detta skapar risk för överhettning. En alltför hög temperatur inuti enheten kan leda till brand, skador på enheten och/eller personskador. 7 Anslut inte enheten till ett vägguttag förrän samtliga övriga anslutningar slutförts. 8 Använd aldrig enheten vänd upp och ned. Detta kan leda till överhettning som orsakar skador. 9 Hantera inte tangenter, reglage och kablar onödigt hårdhänt. 10 Fatta tag i själva kontakten när nätkabeln kopplas bort från vägguttaget; dra aldrig i kabeln. 11 Använd aldrig några kemiska lösningar för rengöring då dessa kan skada tbehandlingen. Använd en ren, torr trasa. 12 Använd endast den spänning som står angiven på enheten. Anslutning till en strömkälla med högre spänning än den angivna kan orsaka brand, skador på enheten och/eller personskador. Yamaha åtar sig inget ansvar för skador beroende på att enheten används med en spänning utöver den angivna. 13 Koppla bort nätkabeln från vägguttaget för att undvika skador p.g.a. blixtnedslag om ett åskväder uppstår. 14 Försöka aldrig att utföra egna reparationer. Kontakta en kvalificerad tekniker från Yamaha om servicebehov föreligger. Du får inte under några omständigheter ta av höljet. 15 Koppla bort nätkabeln från vägguttaget om enheten inte ska användas under en längre tid (t.ex. under semestern). 16 Installera denna enhet nära ett vägguttag och där stickkontakten lätt kan kommas åt. 17 Läs avsnittet Felsökning om vanligt förekommande driftsproblem innan du förutsätter att enheten är söndrig. 18 Innan enheten flttas ska du trcka på ASTANDBY/ON för att ställa den i beredskapsläge och sedan koppla bort nätkabeln från vägguttaget. 19 VOLTAGE SELECTOR (Endast modell till Asien och allmän modell) VOLTAGE SELECTOR (spänningsomkopplare) på denna enhets bakpanel måste ställas in på den lokala nätspänningen FÖRE anslutning till nätuttaget. Spänningarna är: Modell till Asien / V nätspänning, 50/60 Hz Allmän modell /120/220/ V nätspänning, 50/60 Hz 20 Utsätt inte batterierna för kraftig värme från exempelvis solljus, eld eller liknande. 21 För hög ljudtrck från öronsnäckor eller hörlurar kan orsaka hörselförlust. VARNING UTSÄTT INTE ENHETEN FÖR REGN ELLER FUKT DÅ DETTA SKAPAR RISK FÖR BRAND ELLER ELSTÖTAR. Så länge den här enheten är ansluten till vägguttaget, är den inte bortkopplad från nätströmmen, även om enheten stängs av med CSTANDBY/ON. Enheten är konstruerad för att förbruka en mcket liten mängd ström i detta tillstånd. OBSERVERA Apparaten kopplas inte bort från växelströmskällan (nätet) så länge som den är ansluten till vägguttaget, även om själva apparaten har stängts av. ADVARSEL Netspæendingen til dette apparat er IKKE afbrudt, sålæenge netledningen siddr i en stikkontakt, som er t endt også selvom der or slukket på apparatets afbrder. VAROITUS Laitteen toisiopiiriin ktkett kättöktkin ei irroita koko laitetta verkosta. Den här smbolmarkeringen överensstämmer med EU-direktivet 2002/96/EC Den här smbolmarkeringen innebär att elektrisk och elektronisk utrustning, när de tjänat ut, ska kastas bort avskiljt från hushållsavfallet. Följ gällande lokala regler och kasta inte bort dina gamla produkter tillsammans med ditt vanliga hushållsavfall. Sv

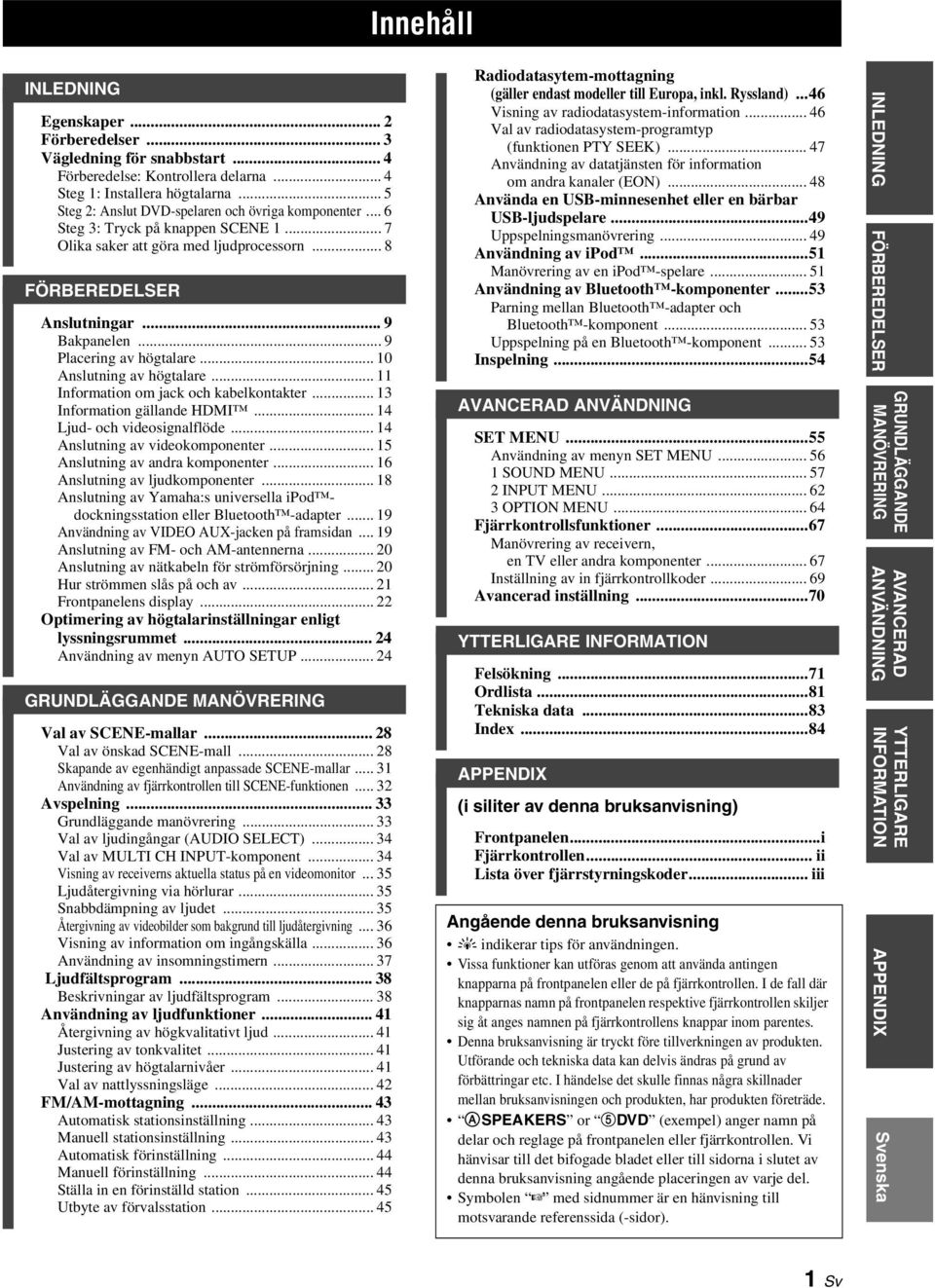

3 Innehåll INLEDNING Egenskaper... 2 Förberedelser... 3 Vägledning för snabbstart... 4 Förberedelse: Kontrollera delarna... 4 Steg 1: Installera högtalarna... 5 Steg 2: Anslut DVD-spelaren och övriga komponenter... 6 Steg 3: Trck på knappen SCENE Olika saker att göra med ljudprocessorn... 8 FÖRBEREDELSER Anslutningar... 9 Bakpanelen... 9 Placering av högtalare Anslutning av högtalare Information om jack och kabelkontakter Information gällande HDMI Ljud- och videosignalflöde Anslutning av videokomponenter Anslutning av andra komponenter Anslutning av ljudkomponenter Anslutning av Yamaha:s universella ipod dockningsstation eller Bluetooth -adapter Användning av VIDEO AUX-jacken på framsidan Anslutning av FM- och AM-antennerna Anslutning av nätkabeln för strömförsörjning Hur strömmen slås på och av Frontpanelens displa Optimering av högtalarinställningar enligt lssningsrummet Användning av menn AUTO SETUP GRUNDLÄGGANDE MANÖVRERING Val av SCENE-mallar Val av önskad SCENE-mall Skapande av egenhändigt anpassade SCENE-mallar Användning av fjärrkontrollen till SCENE-funktionen Avspelning Grundläggande manövrering Val av ljudingångar (AUDIO SELECT) Val av MULTI CH INPUT-komponent Visning av receiverns aktuella status på en videomonitor Ljudåtergivning via hörlurar Snabbdämpning av ljudet Återgivning av videobilder som bakgrund till ljudåtergivning Visning av information om ingångskälla Användning av insomningstimern Ljudfältsprogram Beskrivningar av ljudfältsprogram Användning av ljudfunktioner Återgivning av högkvalitativt ljud Justering av tonkvalitet Justering av högtalarnivåer Val av nattlssningsläge FM/AM-mottagning Automatisk stationsinställning Manuell stationsinställning Automatisk förinställning Manuell förinställning Ställa in en förinställd station Utbte av förvalsstation Radiodatastem-mottagning (gäller endast modeller till Europa, inkl. Rssland)...46 Visning av radiodatasstem-information Val av radiodatasstem-programtp (funktionen PTY SEEK) Användning av datatjänsten för information om andra kanaler (EON) Använda en USB-minnesenhet eller en bärbar USB-ljudspelare...49 Uppspelningsmanövrering Användning av ipod...51 Manövrering av en ipod -spelare Användning av Bluetooth -komponenter...53 Parning mellan Bluetooth -adapter och Bluetooth -komponent Uppspelning på en Bluetooth -komponent Inspelning...54 AVANCERAD ANVÄNDNING SET MENU...55 Användning av menn SET MENU SOUND MENU INPUT MENU OPTION MENU Fjärrkontrollsfunktioner...67 Manövrering av receivern, en TV eller andra komponenter Inställning av in fjärrkontrollkoder Avancerad inställning...70 YTTERLIGARE INFORMATION Felsökning...71 Ordlista...81 Tekniska data...83 Index...84 APPENDIX (i siliter av denna bruksanvisning) Frontpanelen...i Fjärrkontrollen... ii Lista över fjärrstrningskoder... iii Angående denna bruksanvisning indikerar tips för användningen. Vissa funktioner kan utföras genom att använda antingen knapparna på frontpanelen eller de på fjärrkontrollen. I de fall där knapparnas namn på frontpanelen respektive fjärrkontrollen skiljer sig åt anges namnen på fjärrkontrollens knappar inom parentes. Denna bruksanvisning är trckt före tillverkningen av produkten. Utförande och tekniska data kan delvis ändras på grund av förbättringar etc. I händelse det skulle finnas några skillnader mellan bruksanvisningen och produkten, har produkten företräde. ASPEAKERS or 5DVD (exempel) anger namn på delar och reglage på frontpanelen eller fjärrkontrollen. Vi hänvisar till det bifogade bladet eller till sidorna i slutet av denna bruksanvisning angående placeringen av varje del. Smbolen med sidnummer är en hänvisning till motsvarande referenssida (-sidor). INLEDNING FÖRBEREDELSER GRUNDLÄGGANDE MANÖVRERING AVANCERAD ANVÄNDNING YTTERLIGARE INFORMATION APPENDIX Svenska 1 Sv

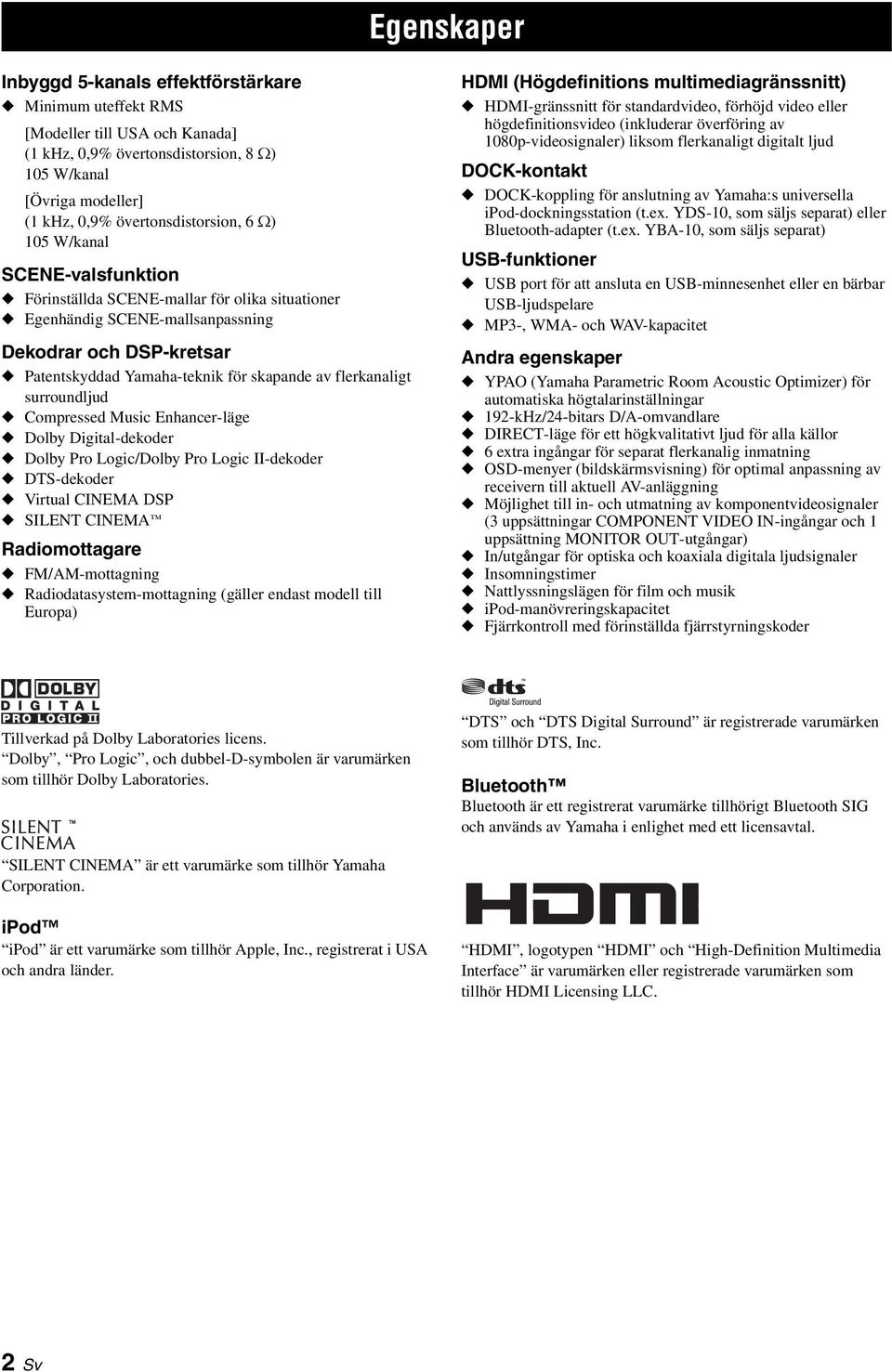

4 Egenskaper Egenskaper Inbggd 5-kanals effektförstärkare Minimum uteffekt RMS [Modeller till USA och Kanada] (1 khz, 0,9% övertonsdistorsion, 8 Ω) 105 W/kanal [Övriga modeller] (1 khz, 0,9% övertonsdistorsion, 6 Ω) 105 W/kanal SCENE-valsfunktion Förinställda SCENE-mallar för olika situationer Egenhändig SCENE-mallsanpassning Dekodrar och DSP-kretsar Patentskddad Yamaha-teknik för skapande av flerkanaligt surroundljud Compressed Music Enhancer-läge Dolb Digital-dekoder Dolb Pro Logic/Dolb Pro Logic II-dekoder DTS-dekoder Virtual CINEMA DSP SILENT CINEMA Radiomottagare FM/AM-mottagning Radiodatasstem-mottagning (gäller endast modell till Europa) HDMI (Högdefinitions multimediagränssnitt) HDMI-gränssnitt för standardvideo, förhöjd video eller högdefinitionsvideo (inkluderar överföring av 1080p-videosignaler) liksom flerkanaligt digitalt ljud DOCK-kontakt DOCK-koppling för anslutning av Yamaha:s universella ipod-dockningsstation (t.ex. YDS-10, som säljs separat) eller Bluetooth-adapter (t.ex. YBA-10, som säljs separat) USB-funktioner USB port för att ansluta en USB-minnesenhet eller en bärbar USB-ljudspelare MP3-, WMA- och WAV-kapacitet Andra egenskaper YPAO (Yamaha Parametric Room Acoustic Optimizer) för automatiska högtalarinställningar 192-kHz/24-bitars D/A-omvandlare DIRECT-läge för ett högkvalitativt ljud för alla källor 6 extra ingångar för separat flerkanalig inmatning OSD-mener (bildskärmsvisning) för optimal anpassning av receivern till aktuell AV-anläggning Möjlighet till in- och utmatning av komponentvideosignaler (3 uppsättningar COMPONENT VIDEO IN-ingångar och 1 uppsättning MONITOR OUT-utgångar) In/utgångar för optiska och koaxiala digitala ljudsignaler Insomningstimer Nattlssningslägen för film och musik ipod-manövreringskapacitet Fjärrkontroll med förinställda fjärrstrningskoder Tillverkad på Dolb Laboratories licens. Dolb, Pro Logic, och dubbel-d-smbolen är varumärken som tillhör Dolb Laboratories. DTS och DTS Digital Surround är registrerade varumärken som tillhör DTS, Inc. Bluetooth Bluetooth är ett registrerat varumärke tillhörigt Bluetooth SIG och används av Yamaha i enlighet med ett licensavtal. SILENT CINEMA är ett varumärke som tillhör Yamaha Corporation. ipod ipod är ett varumärke som tillhör Apple, Inc., registrerat i USA och andra länder. HDMI, logotpen HDMI och High-Definition Multimedia Interface är varumärken eller registrerade varumärken som tillhör HDMI Licensing LLC. 2 Sv

5 Förberedelser Förberedelser Medföljande tillbehör Kontrollera att följande delar finns med i förpackningen. Fjärrkontroll Batterier (2) (AAA, R03, UM-4) Optimeringsmikrofon AM-ramantenn FM-inomhusantenn VOLTAGE SELECTOR (Gäller endast modell till Asien och General-modell) Observera Nätspänningsväljaren VOLTAGE SELECTOR på receiverns baksida måste ställas in på den lokala nätspänningen INNAN nätkabeln ansluts till ett nätuttag. Felaktig inställning av nätspänningsväljaren VOLTAGE SELECTOR kan medföra skada på receivern och orsaka brandfara. Använd en platt skruvmejsel till att vrida nätspänningsväljaren VOLTAGE SELECTOR medeller moturs till korrekt läge. Spänningarna är de följande: Modell till Asien / V nätspänning, 50/60 Hz General-modell /120/220/ V nätspänning, 50/60 Hz VOLTAGE SELECTOR V Spänningsindikering Isättning av batterier i fjärrkontrollen 1 Ta bort locket till batterifacket. 2 Sätt i de två medföljande batterierna (AA, R03, UM-4) i enlighet med polmarkeringarna (+ och ) inuti batterifacket. 3 Sätt på locket till batterifacket igen. Anmärkningar Bt ut samtliga batterier, om fjärrkontrollens räckvidd för manövrering har blivit märkbart kortare. Använd inte ett gammalt och ett ntt batteri tillsammans. Använd inte olika tper av batterier (t.ex. alkaliska batterier och manganbatterier) tillsammans. Läs noga vad som står på batteriförpackningen, eftersom dessa olika tper av batterier kan ha samma form och färg. Gör dig av med batterierna omedelbart om de skulle ha läckt. Undvik att vidröra det ämne som har läckt ut, och försök undvika att det kommer i kontakt med kläder etc. Rengör batterifacket noggrant innan na batterier isätts. Kasta inte batterier tillsammans med vanliga sopor, utan avttra dem i enlighet med lokala bestämmelser. Om det inte sitter några batterier i fjärrkontrollen i mer än 2 minuter, eller om förbrukade batterier får sitta kvar i fjärrkontrollen, kan det hända att innehållet i minnet försvinner. Sätt i na batterier och ställ in fjärrstrningskoden, om minnet har raderats. INLEDNING Svenska 3 Sv

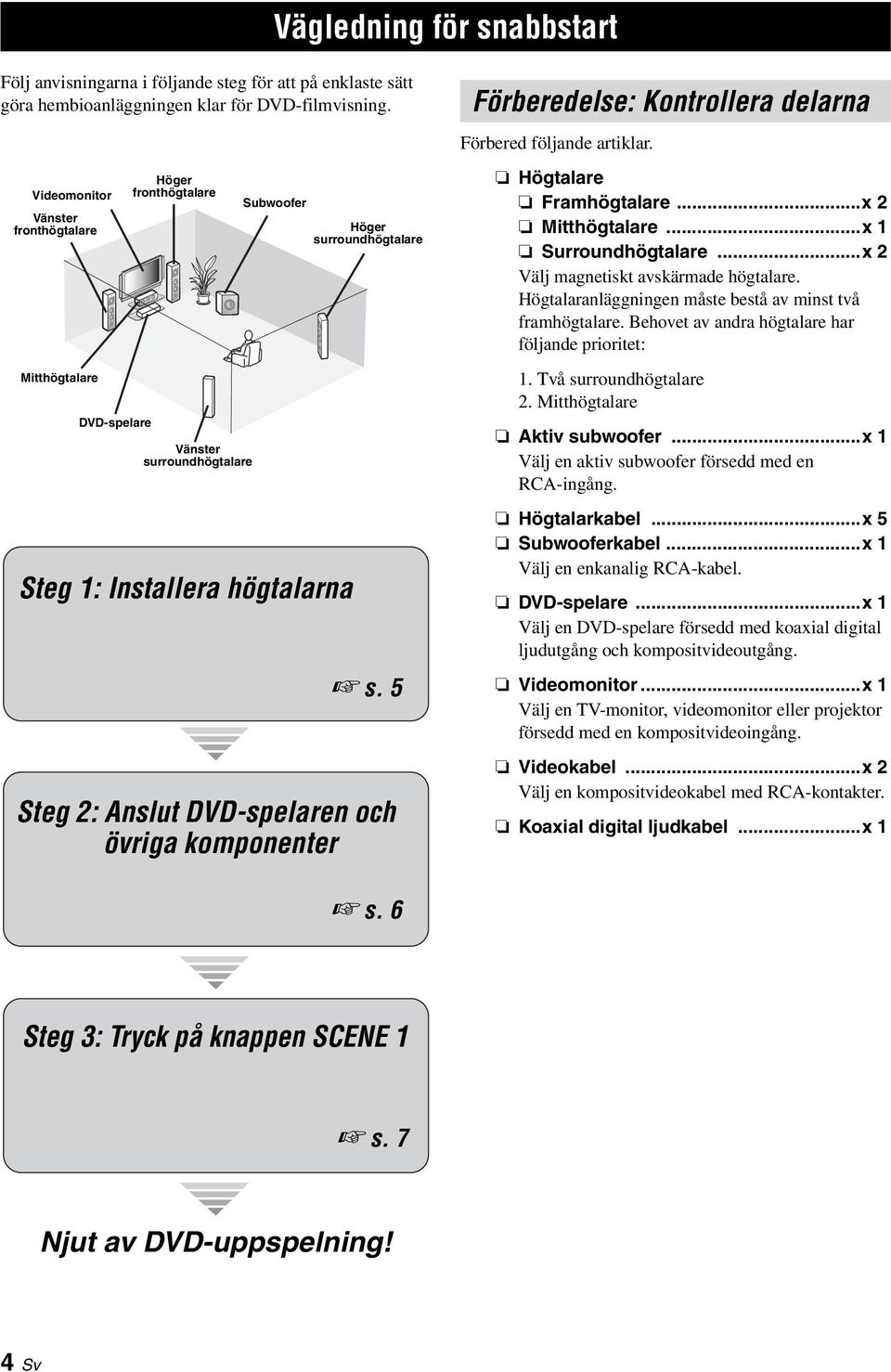

6 Vägledning för snabbstart Vägledning för snabbstart Följ anvisningarna i följande steg för att på enklaste sätt göra hembioanläggningen klar för DVD-filmvisning. Videomonitor Vänster fronthögtalare Mitthögtalare DVD-spelare Höger fronthögtalare Vänster surroundhögtalare Subwoofer Steg 1: Installera högtalarna Höger surroundhögtalare s. 5 Steg 2: Anslut DVD-spelaren och övriga komponenter Förberedelse: Kontrollera delarna Förbered följande artiklar. Högtalare Framhögtalare...x 2 Mitthögtalare...x 1 Surroundhögtalare...x 2 Välj magnetiskt avskärmade högtalare. Högtalaranläggningen måste bestå av minst två framhögtalare. Behovet av andra högtalare har följande prioritet: 1. Två surroundhögtalare 2. Mitthögtalare Aktiv subwoofer...x 1 Välj en aktiv subwoofer försedd med en RCA-ingång. Högtalarkabel...x 5 Subwooferkabel...x 1 Välj en enkanalig RCA-kabel. DVD-spelare...x 1 Välj en DVD-spelare försedd med koaxial digital ljudutgång och kompositvideoutgång. Videomonitor...x 1 Välj en TV-monitor, videomonitor eller projektor försedd med en kompositvideoingång. Videokabel...x 2 Välj en kompositvideokabel med RCA-kontakter. Koaxial digital ljudkabel...x 1 s. 6 Steg 3: Trck på knappen SCENE 1 s. 7 Njut av DVD-uppspelning! 4 Sv

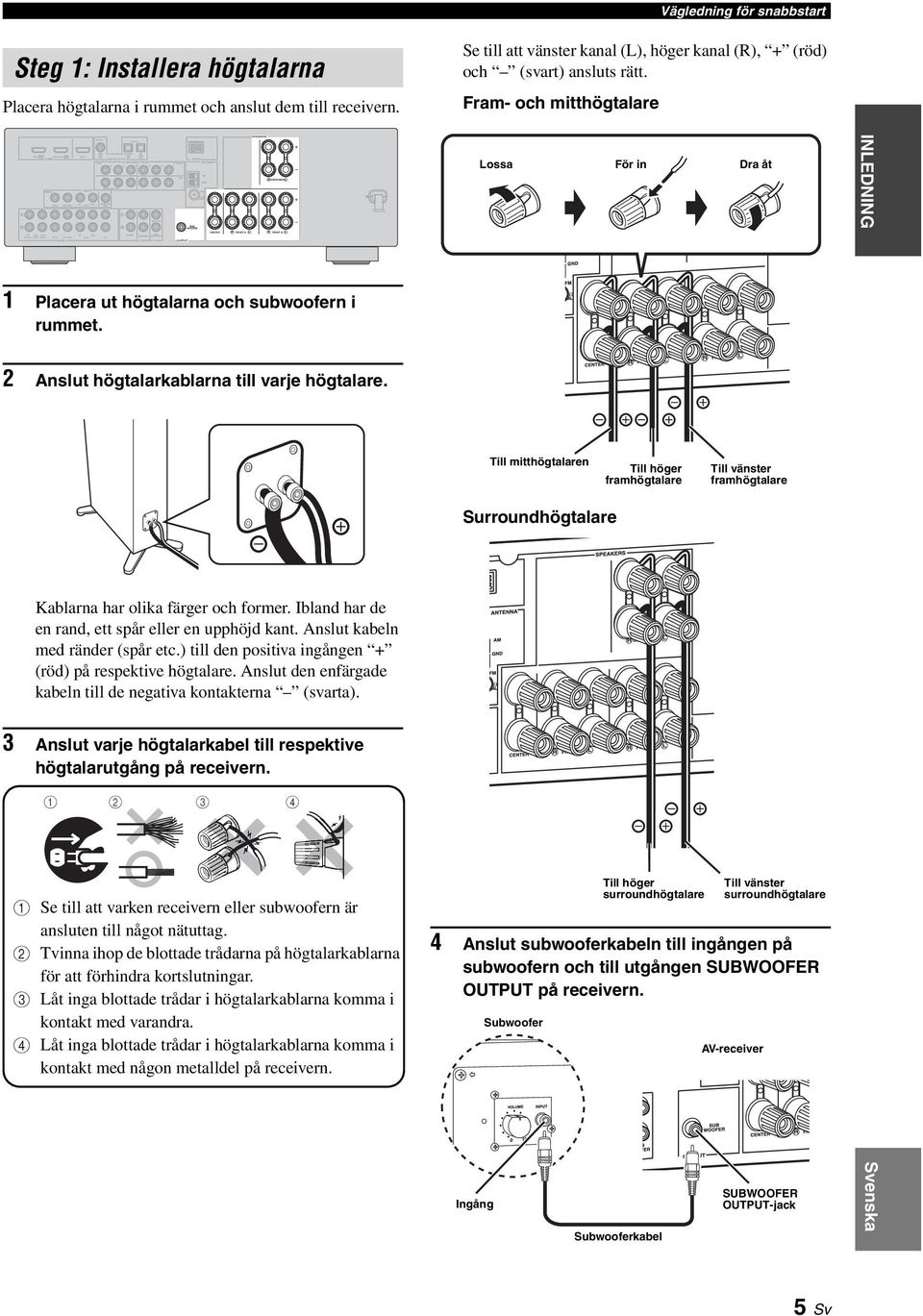

7 L R IN (PLAY) DVD MD/ CD-R IN1 (REC) OUT DTV/CBL HDMI VIDEO DVD IN2 DTV/CBL DVD DTV/CBL AUDIO IN IN OUT VIDEO DVR DVR OUT OUT COAXIAL OPTICAL DVD DTV/CBL CD DIGITAL INPUT DVD COMPONENT VIDEO DTV/CBL PR PB Y PR PB Y MONITOR OUT MONITOR OUT CD L R FRONT SURROUND MULTI CH INPUT CENTER SUB WOOFER DVR OUTPUT DOCK SUB WOOFER ANTENNA AM GND FM 75 UNBAL. CENTER R FRONT A L SPEAKERS R SURROUND L R FRONT B L Vägledning för snabbstart Steg 1: Installera högtalarna Placera högtalarna i rummet och anslut dem till receivern. Se till att vänster kanal (L), höger kanal (R), + (röd) och (svart) ansluts rätt. Fram- och mitthögtalare 1 Placera ut högtalarna och subwoofern i rummet. 2 Anslut högtalarkablarna till varje högtalare. Kablarna har olika färger och former. Ibland har de en rand, ett spår eller en upphöjd kant. Anslut kabeln med ränder (spår etc.) till den positiva ingången + (röd) på respektive högtalare. Anslut den enfärgade kabeln till de negativa kontakterna (svarta). 3 Anslut varje högtalarkabel till respektive högtalarutgång på receivern Se till att varken receivern eller subwoofern är ansluten till något nätuttag. 2 Tvinna ihop de blottade trådarna på högtalarkablarna för att förhindra kortslutningar. 3 Låt inga blottade trådar i högtalarkablarna komma i kontakt med varandra. 4 Låt inga blottade trådar i högtalarkablarna komma i kontakt med någon metalldel på receivern. Surroundhögtalare 4 Anslut subwooferkabeln till ingången på subwoofern och till utgången SUBWOOFER OUTPUT på receivern. Ingång Lossa För in Dra åt Till mitthögtalaren Subwoofer Till höger framhögtalare Till höger surroundhögtalare Subwooferkabel Till vänster framhögtalare Till vänster surroundhögtalare AV-receiver SUBWOOFER OUTPUT-jack INLEDNING Svenska 5 Sv

8 L R IN (PLAY) DVD MD/ CD-R IN1 (REC) OUT DTV/CBL HDMI VIDEO DVD IN2 DTV/CBL DVD DTV/CBL AUDIO IN IN OUT VIDEO DVR DVR OUT OUT COAXIAL OPTICAL DVD DTV/CBL CD DIGITAL INPUT DVD COMPONENT VIDEO DTV/CBL PR PB Y PR PB Y MONITOR OUT MONITOR OUT CD L R FRONT SURROUND MULTI CH INPUT CENTER SUB WOOFER DVR OUTPUT DOCK SUB WOOFER ANTENNA AM GND FM 75 UNBAL. CENTER R FRONT A L SPEAKERS R SURROUND L R FRONT B L Vägledning för snabbstart Steg 2: Anslut DVD-spelaren och övriga komponenter 3 Anslut videokabeln till videoingången på videomonitorn och till utgången VIDEO MONITOR OUT på receivern. Videomonitor AV-receiver Se till att varken receivern eller DVD-spelaren är ansluten till något nätuttag. Videoingång Videokabel VIDEO MONITOR OUT-jack 1 Anslut den koaxiala digitala ljudkabeln till den koaxiala digitala ljudutgången på DVD-spelaren och till ingången DVD DIGITAL INPUT COAXIAL på receivern. Koaxial digital ljudutgång DVD-spelare Koaxial digital ljudkabel AV-receiver DVD DIGITAL INPUT COAXIAL-jack 2 Anslut videokabeln till kompositvideoutgången på DVD-spelaren och till ingången DVD VIDEO på receivern. 4 Anslut nätkablarna från receivern och övriga komponenter till lämpliga nätuttag. För tterligare anslutningar Användning av andra högtalarkombinationer s. 11 Anslutning av videokomponenter s. 15 Anslutning av en DVD-spelare s. 16 Anslutning av en DVD-brännare s. 17 Anslutning av en digitalbox s. 17 Anslutning av en CD-spelare och en CD-brännare/MD-spelare s. 18 Anslutning av en multiformatspelare eller en extern dekoder s. 18 Anslutning av en Yamaha ipod/bluetooth-dockningsstation s. 19 Användning av VIDEO AUX-jacken på framsidan s. 19 Anslutning av en FM/AM-antenn s. 20 Användning av USB-porten på framsidan s. 49 DVD-spelare AV-receiver Kompositvideoutgång Videokabel DVD VIDEO-jack 6 Sv

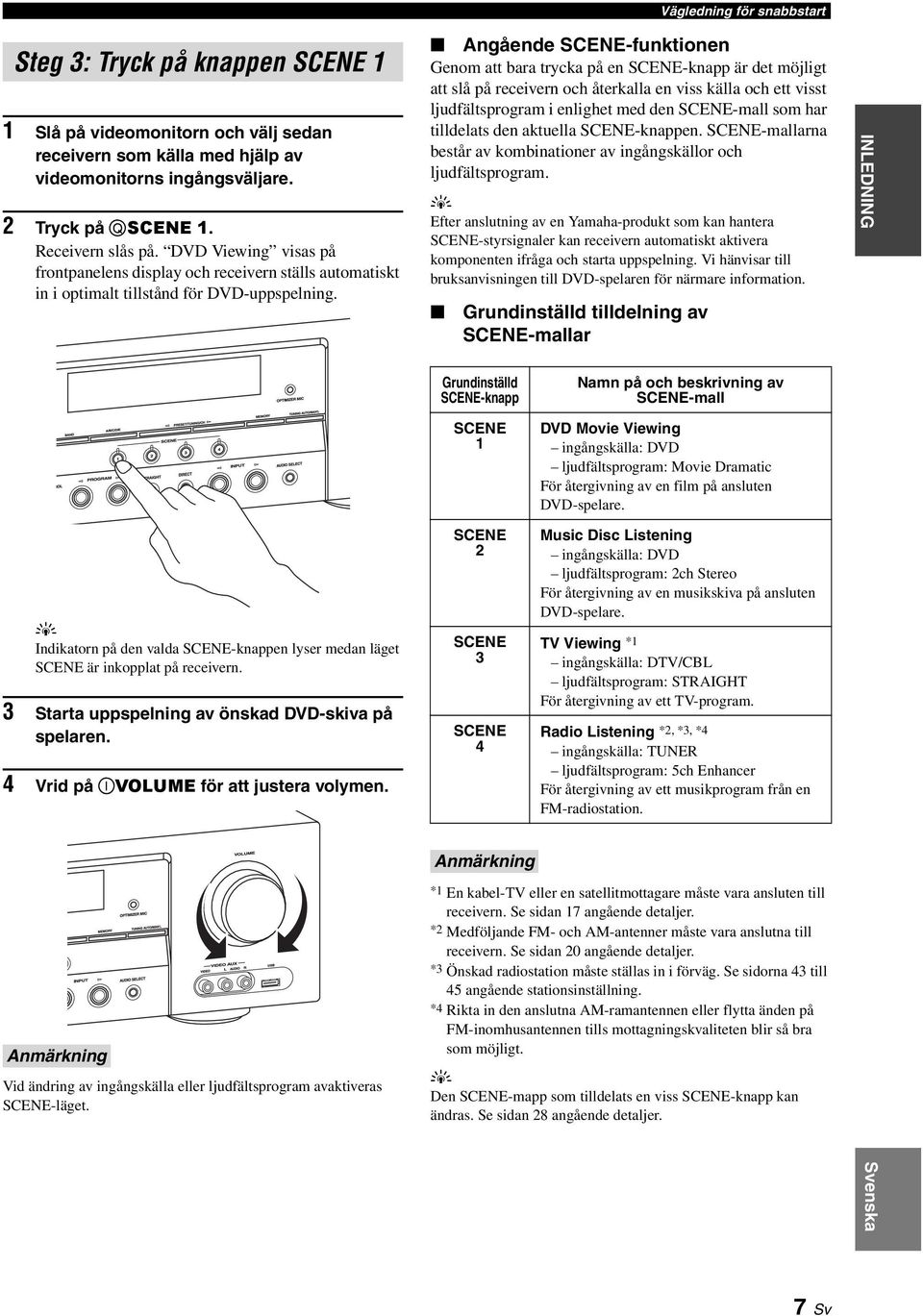

9 Vägledning för snabbstart Steg 3: Trck på knappen SCENE 1 1 Slå på videomonitorn och välj sedan receivern som källa med hjälp av videomonitorns ingångsväljare. 2 Trck på QSCENE 1. Receivern slås på. DVD Viewing visas på frontpanelens displa och receivern ställs automatiskt in i optimalt tillstånd för DVD-uppspelning. Indikatorn på den valda SCENE-knappen lser medan läget SCENE är inkopplat på receivern. 3 Starta uppspelning av önskad DVD-skiva på spelaren. 4 Vrid på IVOLUME för att justera volmen. Anmärkning Vid ändring av ingångskälla eller ljudfältsprogram avaktiveras SCENE-läget. Angående SCENE-funktionen Genom att bara trcka på en SCENE-knapp är det möjligt att slå på receivern och återkalla en viss källa och ett visst ljudfältsprogram i enlighet med den SCENE-mall som har tilldelats den aktuella SCENE-knappen. SCENE-mallarna består av kombinationer av ingångskällor och ljudfältsprogram. Efter anslutning av en Yamaha-produkt som kan hantera SCENE-strsignaler kan receivern automatiskt aktivera komponenten ifråga och starta uppspelning. Vi hänvisar till bruksanvisningen till DVD-spelaren för närmare information. Grundinställd tilldelning av SCENE-mallar Grundinställd SCENE-knapp SCENE 1 SCENE 2 SCENE 3 SCENE 4 Anmärkning Namn på och beskrivning av SCENE-mall DVD Movie Viewing ingångskälla: DVD ljudfältsprogram: Movie Dramatic För återgivning av en film på ansluten DVD-spelare. Music Disc Listening ingångskälla: DVD ljudfältsprogram: 2ch Stereo För återgivning av en musikskiva på ansluten DVD-spelare. TV Viewing *1 ingångskälla: DTV/CBL ljudfältsprogram: STRAIGHT För återgivning av ett TV-program. Radio Listening *2, *3, *4 ingångskälla: TUNER ljudfältsprogram: 5ch Enhancer För återgivning av ett musikprogram från en FM-radiostation. *1 En kabel-tv eller en satellitmottagare måste vara ansluten till receivern. Se sidan 17 angående detaljer. *2 Medföljande FM- och AM-antenner måste vara anslutna till receivern. Se sidan 20 angående detaljer. *3 Önskad radiostation måste ställas in i förväg. Se sidorna 43 till 45 angående stationsinställning. *4 Rikta in den anslutna AM-ramantennen eller fltta änden på FM-inomhusantennen tills mottagningskvaliteten blir så bra som möjligt. Den SCENE-mapp som tilldelats en viss SCENE-knapp kan ändras. Se sidan 28 angående detaljer. INLEDNING Svenska 7 Sv

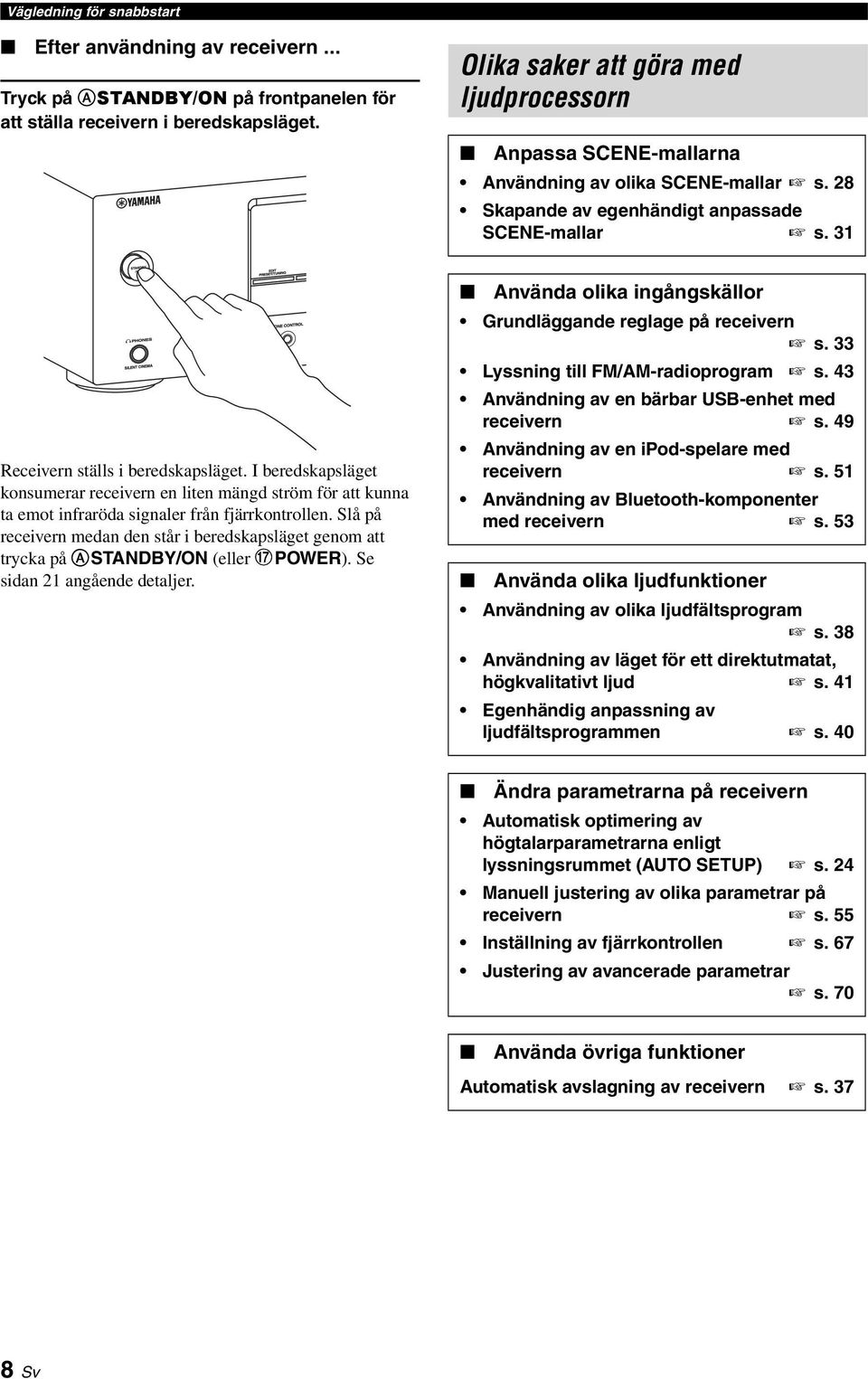

10 Vägledning för snabbstart Efter användning av receivern... Trck på ASTANDBY/ON på frontpanelen för att ställa receivern i beredskapsläget. Olika saker att göra med ljudprocessorn Anpassa SCENE-mallarna Användning av olika SCENE-mallar s. 28 Skapande av egenhändigt anpassade SCENE-mallar s. 31 Receivern ställs i beredskapsläget. I beredskapsläget konsumerar receivern en liten mängd ström för att kunna ta emot infraröda signaler från fjärrkontrollen. Slå på receivern medan den står i beredskapsläget genom att trcka på ASTANDBY/ON (eller GPOWER). Se sidan 21 angående detaljer. Använda olika ingångskällor Grundläggande reglage på receivern s. 33 Lssning till FM/AM-radioprogram s. 43 Användning av en bärbar USB-enhet med receivern s. 49 Användning av en ipod-spelare med receivern s. 51 Användning av Bluetooth-komponenter med receivern s. 53 Använda olika ljudfunktioner Användning av olika ljudfältsprogram s. 38 Användning av läget för ett direktutmatat, högkvalitativt ljud s. 41 Egenhändig anpassning av ljudfältsprogrammen s. 40 Ändra parametrarna på receivern Automatisk optimering av högtalarparametrarna enligt lssningsrummet (AUTO SETUP) s. 24 Manuell justering av olika parametrar på receivern s. 55 Inställning av fjärrkontrollen s. 67 Justering av avancerade parametrar s. 70 Använda övriga funktioner Automatisk avslagning av receivern s Sv

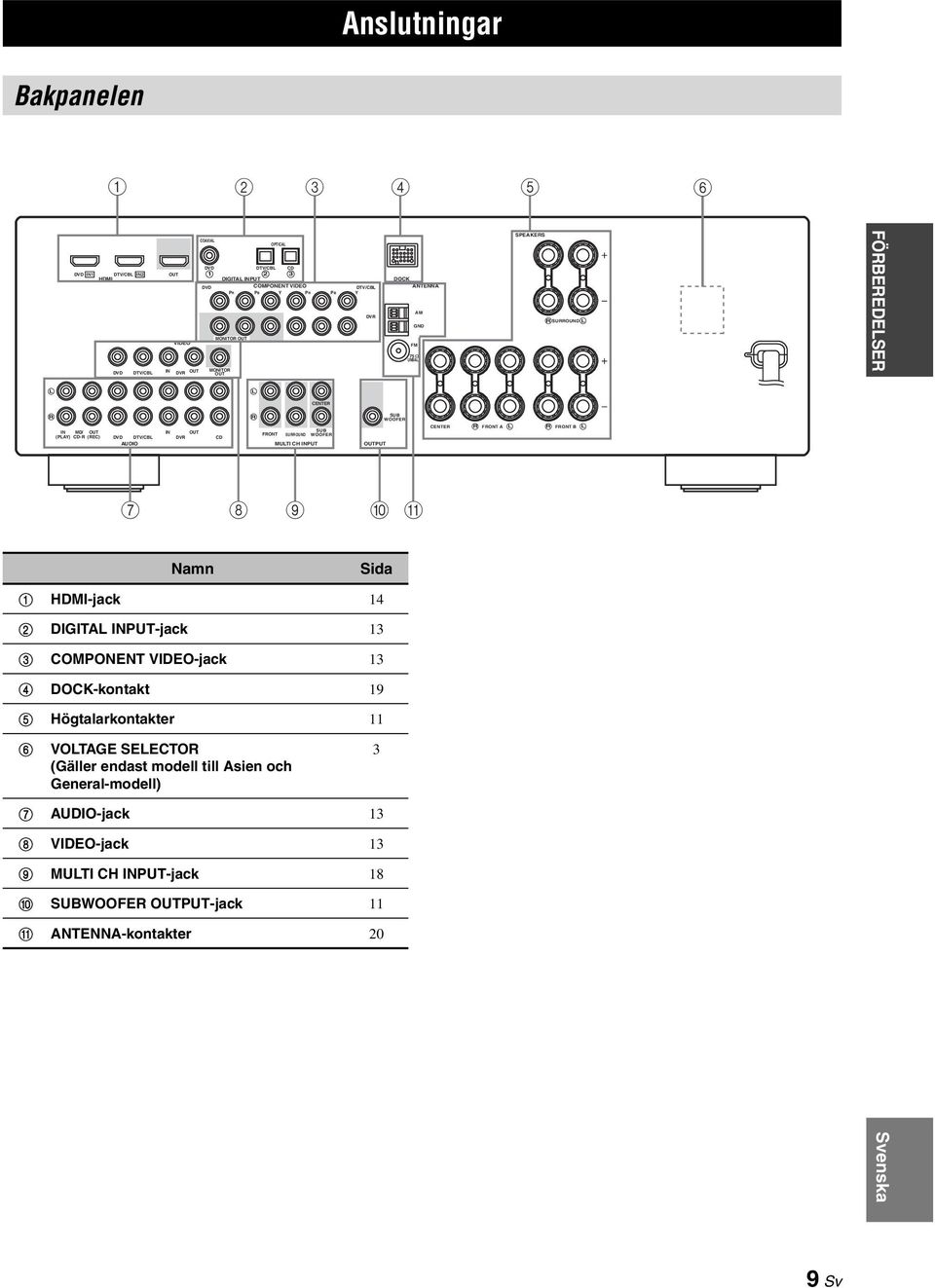

11 Anslutningar Anslutningar Bakpanelen DVD IN1 DTV/CBL IN2 HDMI DVD DTV/CBL OUT VIDEO IN MONITOR DVR OUT OUT COAXIAL OPTICAL DVD DTV/CBL CD DIGITAL INPUT COMPONENT VIDEO DVD PR PB Y PR PB DTV/CBL Y DVR MONITOR OUT DOCK ANTENNA AM GND FM 75 UNBAL. SPEAKERS R SURROUND L FÖRBEREDELSER L L CENTER R R SUB WOOFER IN (PLAY) MD/ CD-R OUT (REC) DVD DTV/CBL AUDIO IN DVR OUT CD FRONT SURROUND MULTI CH INPUT SUB WOOFER OUTPUT CENTER R FRONT A L R FRONT B L A Namn Sida 1 HDMI-jack 14 2 DIGITAL INPUT-jack 13 3 COMPONENT VIDEO-jack 13 4 DOCK-kontakt 19 5 Högtalarkontakter 11 6 VOLTAGE SELECTOR (Gäller endast modell till Asien och General-modell) 3 7 AUDIO-jack 13 8 VIDEO-jack 13 9 MULTI CH INPUT-jack 18 0 SUBWOOFER OUTPUT-jack 11 A ANTENNA-kontakter 20 Svenska 9 Sv

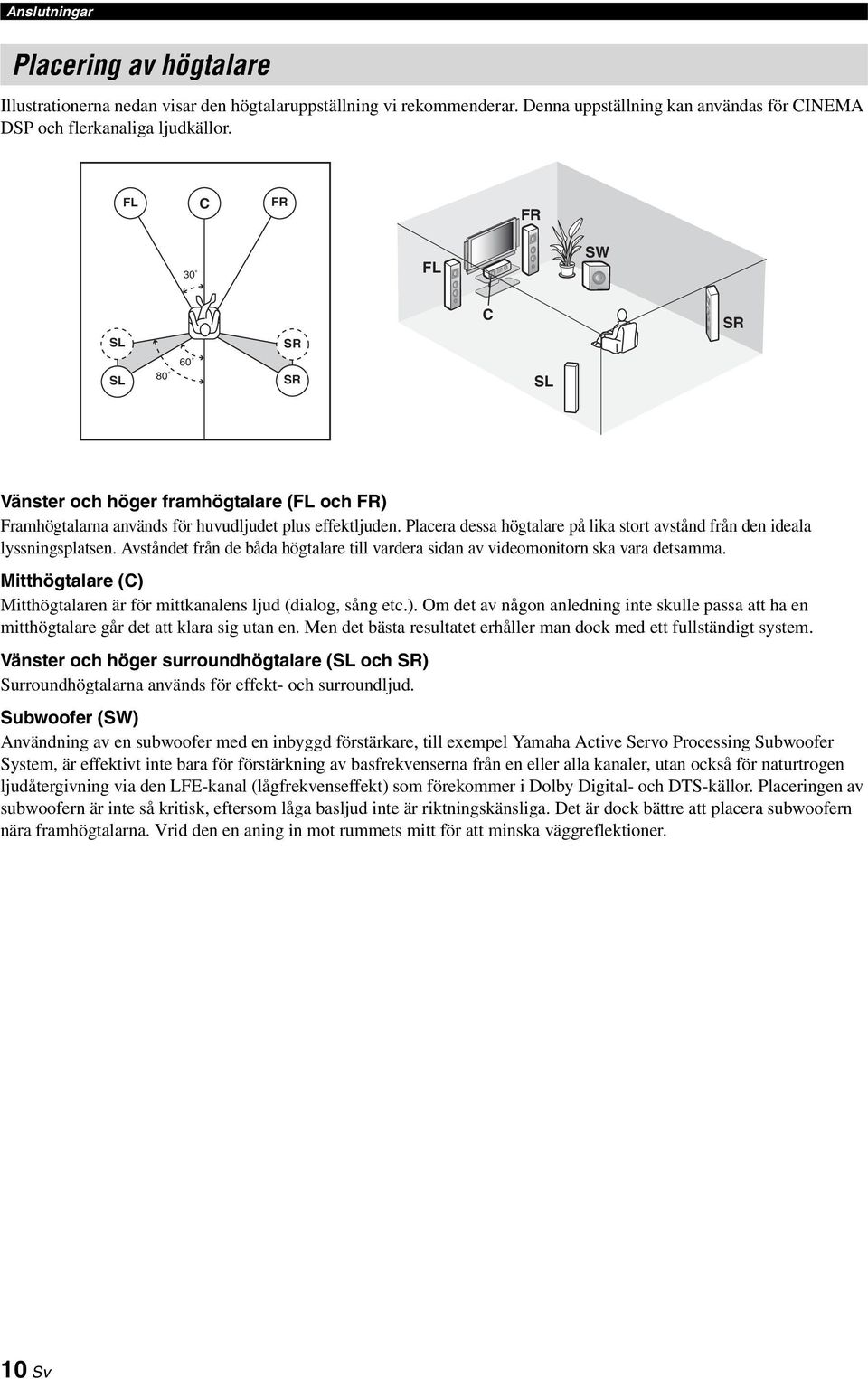

12 Anslutningar Placering av högtalare Illustrationerna nedan visar den högtalaruppställning vi rekommenderar. Denna uppställning kan användas för CINEMA DSP och flerkanaliga ljudkällor. FL C FR FR 30 FL SW SL SR C SR SL SR SL Vänster och höger framhögtalare (FL och FR) Framhögtalarna används för huvudljudet plus effektljuden. Placera dessa högtalare på lika stort avstånd från den ideala lssningsplatsen. Avståndet från de båda högtalare till vardera sidan av videomonitorn ska vara detsamma. Mitthögtalare (C) Mitthögtalaren är för mittkanalens ljud (dialog, sång etc.). Om det av någon anledning inte skulle passa att ha en mitthögtalare går det att klara sig utan en. Men det bästa resultatet erhåller man dock med ett fullständigt sstem. Vänster och höger surroundhögtalare (SL och SR) Surroundhögtalarna används för effekt- och surroundljud. Subwoofer (SW) Användning av en subwoofer med en inbggd förstärkare, till exempel Yamaha Active Servo Processing Subwoofer Sstem, är effektivt inte bara för förstärkning av basfrekvenserna från en eller alla kanaler, utan också för naturtrogen ljudåtergivning via den LFE-kanal (lågfrekvenseffekt) som förekommer i Dolb Digital- och DTS-källor. Placeringen av subwoofern är inte så kritisk, eftersom låga basljud inte är riktningskänsliga. Det är dock bättre att placera subwoofern nära framhögtalarna. Vrid den en aning in mot rummets mitt för att minska väggreflektioner. 10 Sv

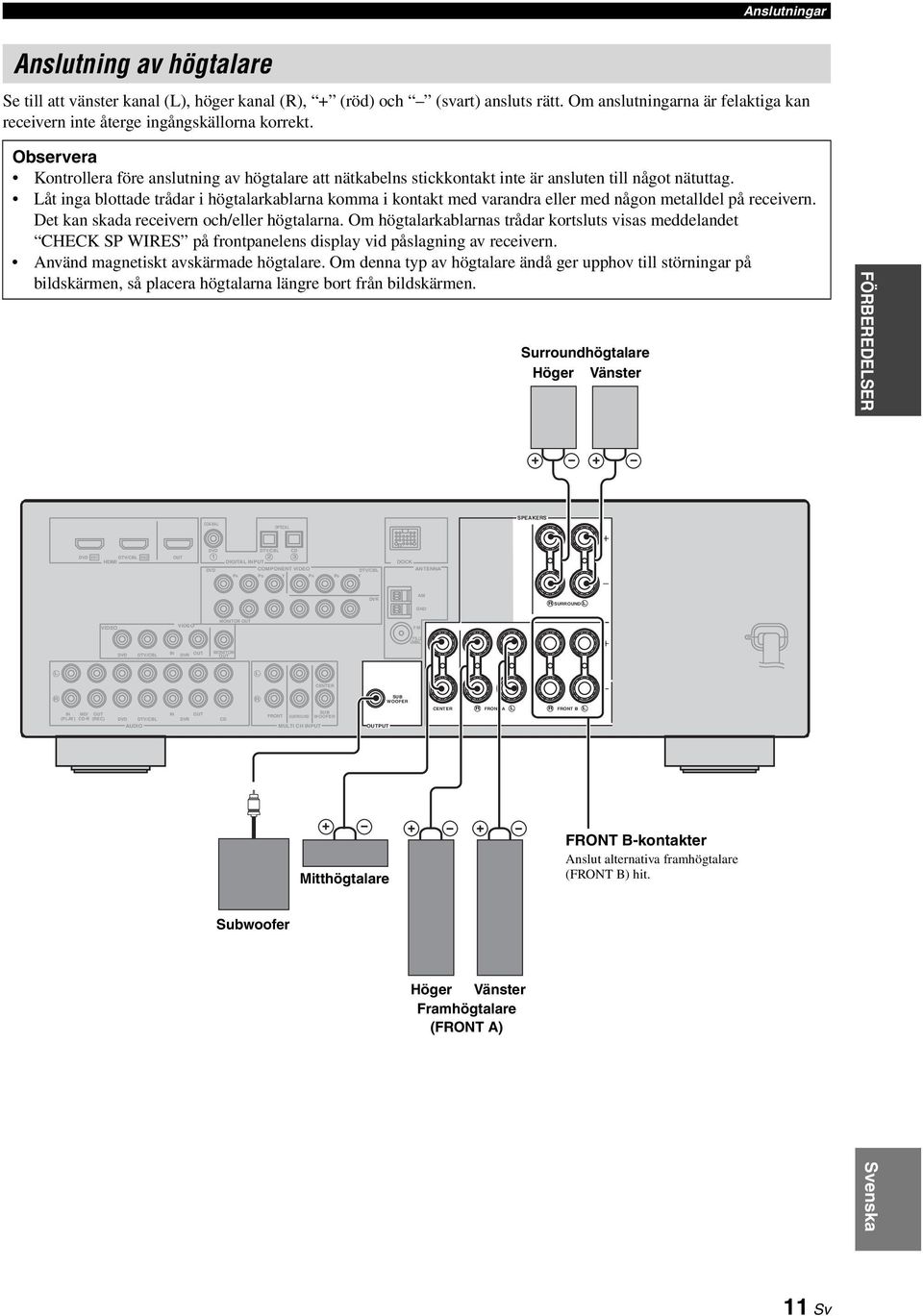

13 Anslutningar Anslutning av högtalare Se till att vänster kanal (L), höger kanal (R), + (röd) och (svart) ansluts rätt. Om anslutningarna är felaktiga kan receivern inte återge ingångskällorna korrekt. Observera Kontrollera före anslutning av högtalare att nätkabelns stickkontakt inte är ansluten till något nätuttag. Låt inga blottade trådar i högtalarkablarna komma i kontakt med varandra eller med någon metalldel på receivern. Det kan skada receivern och/eller högtalarna. Om högtalarkablarnas trådar kortsluts visas meddelandet CHECK SP WIRES på frontpanelens displa vid påslagning av receivern. Använd magnetiskt avskärmade högtalare. Om denna tp av högtalare ändå ger upphov till störningar på bildskärmen, så placera högtalarna längre bort från bildskärmen. Surroundhögtalare Höger Vänster FÖRBEREDELSER COAXIAL OPTICAL SPEAKERS DVD IN1 DTV/CBL IN2 HDMI OUT DVD DTV/CBL CD DIGITAL INPUT COMPONENT VIDEO DVD DTV/CBL PR PB Y PR PB Y DOCK ANTENNA DVR AM GND R SURROUND L VIDEO VIDEO MONITOR OUT FM 75 UNBAL. DVD DTV/CBL IN DVR OUT MONITOR OUT L L CENTER R R SUB WOOFER IN (PLAY) MD/ CD-R OUT (REC) DVD DTV/CBL AUDIO IN DVR OUT CD FRONT SURROUND MULTI CH INPUT SUB WOOFER OUTPUT CENTER R FRONT A L R FRONT B L Mitthögtalare FRONT B-kontakter Anslut alternativa framhögtalare (FRONT B) hit. Subwoofer Höger Vänster Framhögtalare (FRONT A) Svenska 11 Sv

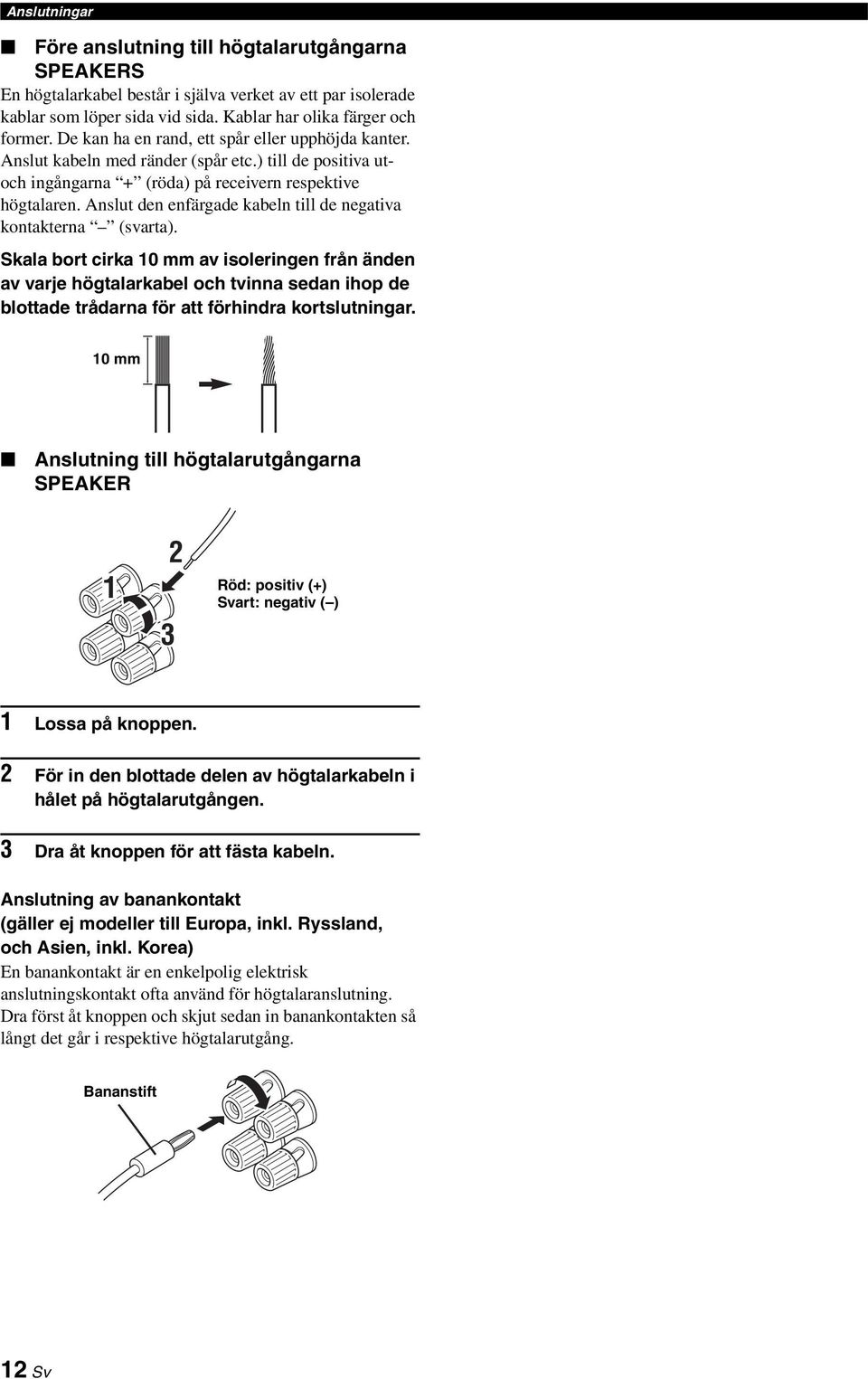

14 Anslutningar Före anslutning till högtalarutgångarna SPEAKERS En högtalarkabel består i själva verket av ett par isolerade kablar som löper sida vid sida. Kablar har olika färger och former. De kan ha en rand, ett spår eller upphöjda kanter. Anslut kabeln med ränder (spår etc.) till de positiva utoch ingångarna + (röda) på receivern respektive högtalaren. Anslut den enfärgade kabeln till de negativa kontakterna (svarta). Skala bort cirka 10 mm av isoleringen från änden av varje högtalarkabel och tvinna sedan ihop de blottade trådarna för att förhindra kortslutningar. 10 mm Anslutning till högtalarutgångarna SPEAKER Röd: positiv (+) Svart: negativ ( ) 1 Lossa på knoppen. 2 För in den blottade delen av högtalarkabeln i hålet på högtalarutgången. 3 Dra åt knoppen för att fästa kabeln. Anslutning av banankontakt (gäller ej modeller till Europa, inkl. Rssland, och Asien, inkl. Korea) En banankontakt är en enkelpolig elektrisk anslutningskontakt ofta använd för högtalaranslutning. Dra först åt knoppen och skjut sedan in banankontakten så långt det går i respektive högtalarutgång. Bananstift 12 Sv

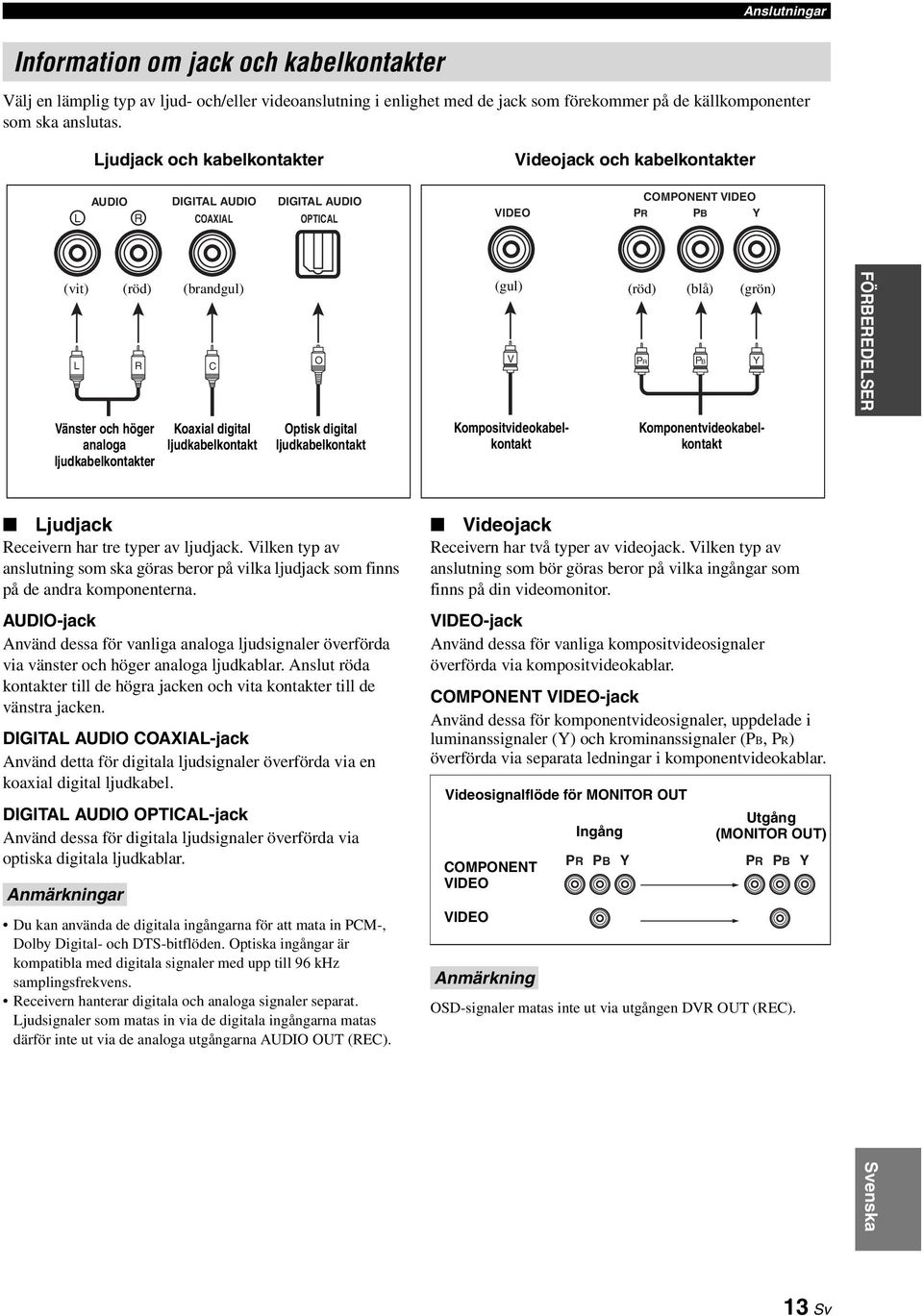

15 Anslutningar Information om jack och kabelkontakter Välj en lämplig tp av ljud- och/eller videoanslutning i enlighet med de jack som förekommer på de källkomponenter som ska anslutas. Ljudjack och kabelkontakter Videojack och kabelkontakter L AUDIO R DIGITAL AUDIO COAXIAL DIGITAL AUDIO OPTICAL VIDEO COMPONENT VIDEO PR PB Y (vit) (röd) (brandgul) (gul) (röd) (blå) (grön) L R Vänster och höger analoga ljudkabelkontakter C Koaxial digital ljudkabelkontakt O Optisk digital ljudkabelkontakt V PR PB Y Kompositvideokabelkontakt Komponentvideokabelkontakt FÖRBEREDELSER Ljudjack Receivern har tre tper av ljudjack. Vilken tp av anslutning som ska göras beror på vilka ljudjack som finns på de andra komponenterna. AUDIO-jack Använd dessa för vanliga analoga ljudsignaler överförda via vänster och höger analoga ljudkablar. Anslut röda kontakter till de högra jacken och vita kontakter till de vänstra jacken. DIGITAL AUDIO COAXIAL-jack Använd detta för digitala ljudsignaler överförda via en koaxial digital ljudkabel. DIGITAL AUDIO OPTICAL-jack Använd dessa för digitala ljudsignaler överförda via optiska digitala ljudkablar. Anmärkningar Du kan använda de digitala ingångarna för att mata in PCM-, Dolb Digital- och DTS-bitflöden. Optiska ingångar är kompatibla med digitala signaler med upp till 96 khz samplingsfrekvens. Receivern hanterar digitala och analoga signaler separat. Ljudsignaler som matas in via de digitala ingångarna matas därför inte ut via de analoga utgångarna AUDIO OUT (REC). Videojack Receivern har två tper av videojack. Vilken tp av anslutning som bör göras beror på vilka ingångar som finns på din videomonitor. VIDEO-jack Använd dessa för vanliga kompositvideosignaler överförda via kompositvideokablar. COMPONENT VIDEO-jack Använd dessa för komponentvideosignaler, uppdelade i luminanssignaler (Y) och krominanssignaler (PB, PR) överförda via separata ledningar i komponentvideokablar. Videosignalflöde för MONITOR OUT COMPONENT VIDEO VIDEO Anmärkning Ingång PR PB Y Utgång (MONITOR OUT) PR PB Y OSD-signaler matas inte ut via utgången DVR OUT (REC). Svenska 13 Sv

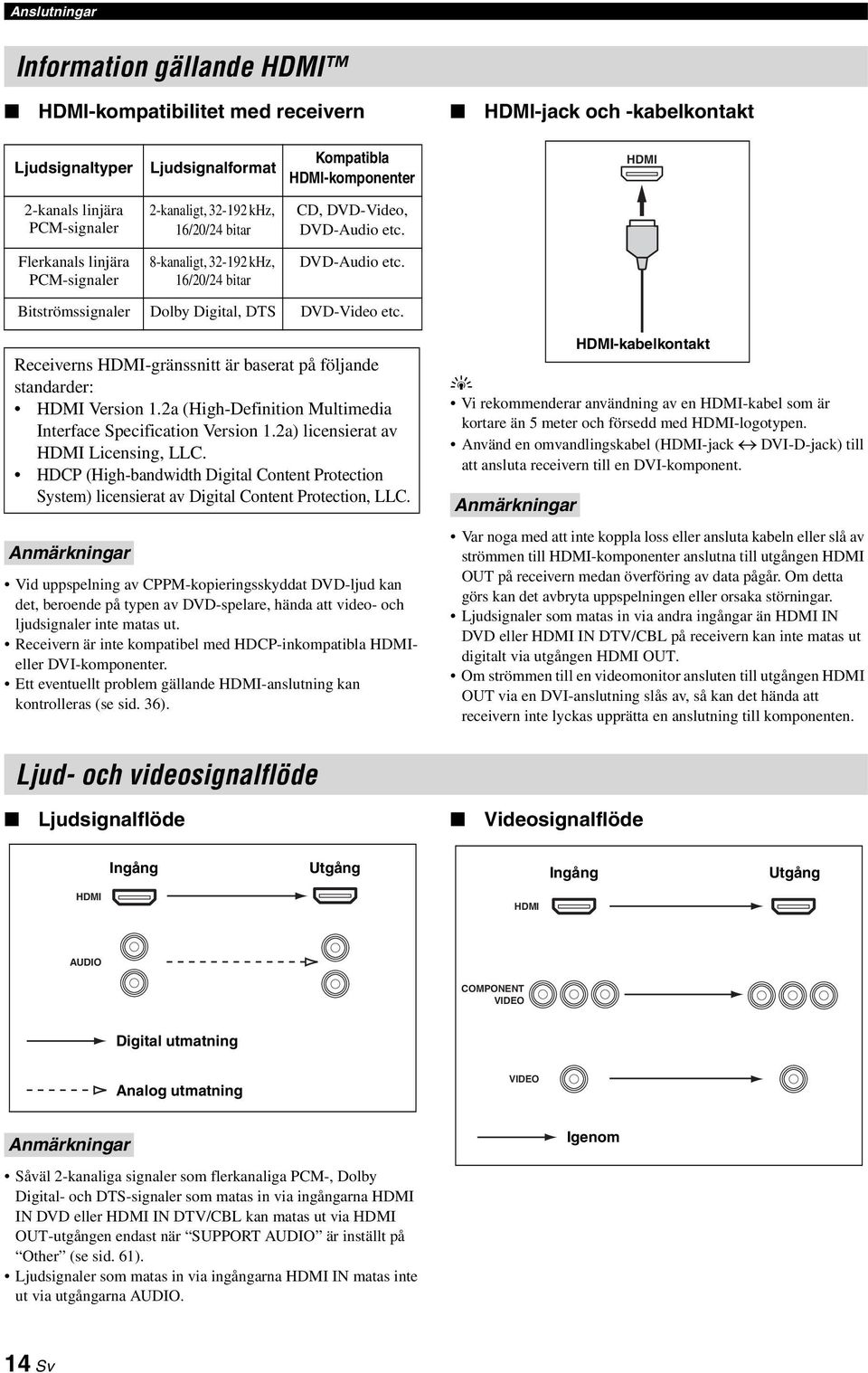

16 Anslutningar Information gällande HDMI HDMI-kompatibilitet med receivern HDMI-jack och -kabelkontakt Ljudsignaltper Ljudsignalformat Kompatibla HDMI-komponenter HDMI 2-kanals linjära PCM-signaler 2-kanaligt, khz, 16/20/24 bitar CD, DVD-Video, DVD-Audio etc. Flerkanals linjära PCM-signaler 8-kanaligt, khz, 16/20/24 bitar DVD-Audio etc. Bitströmssignaler Dolb Digital, DTS DVD-Video etc. Receiverns HDMI-gränssnitt är baserat på följande standarder: HDMI Version 1.2a (High-Definition Multimedia Interface Specification Version 1.2a) licensierat av HDMI Licensing, LLC. HDCP (High-bandwidth Digital Content Protection Sstem) licensierat av Digital Content Protection, LLC. Anmärkningar Vid uppspelning av CPPM-kopieringsskddat DVD-ljud kan det, beroende på tpen av DVD-spelare, hända att video- och ljudsignaler inte matas ut. Receivern är inte kompatibel med HDCP-inkompatibla HDMIeller DVI-komponenter. Ett eventuellt problem gällande HDMI-anslutning kan kontrolleras (se sid. 36). Vi rekommenderar användning av en HDMI-kabel som är kortare än 5 meter och försedd med HDMI-logotpen. Använd en omvandlingskabel (HDMI-jack DVI-D-jack) till att ansluta receivern till en DVI-komponent. Anmärkningar HDMI-kabelkontakt Var noga med att inte koppla loss eller ansluta kabeln eller slå av strömmen till HDMI-komponenter anslutna till utgången HDMI OUT på receivern medan överföring av data pågår. Om detta görs kan det avbrta uppspelningen eller orsaka störningar. Ljudsignaler som matas in via andra ingångar än HDMI IN DVD eller HDMI IN DTV/CBL på receivern kan inte matas ut digitalt via utgången HDMI OUT. Om strömmen till en videomonitor ansluten till utgången HDMI OUT via en DVI-anslutning slås av, så kan det hända att receivern inte lckas upprätta en anslutning till komponenten. Ljud- och videosignalflöde Ljudsignalflöde Videosignalflöde Ingång Utgång Ingång Utgång HDMI HDMI AUDIO COMPONENT VIDEO Digital utmatning Analog utmatning VIDEO Anmärkningar Igenom Såväl 2-kanaliga signaler som flerkanaliga PCM-, Dolb Digital- och DTS-signaler som matas in via ingångarna HDMI IN DVD eller HDMI IN DTV/CBL kan matas ut via HDMI OUT-utgången endast när SUPPORT AUDIO är inställt på Other (se sid. 61). Ljudsignaler som matas in via ingångarna HDMI IN matas inte ut via utgångarna AUDIO. 14 Sv

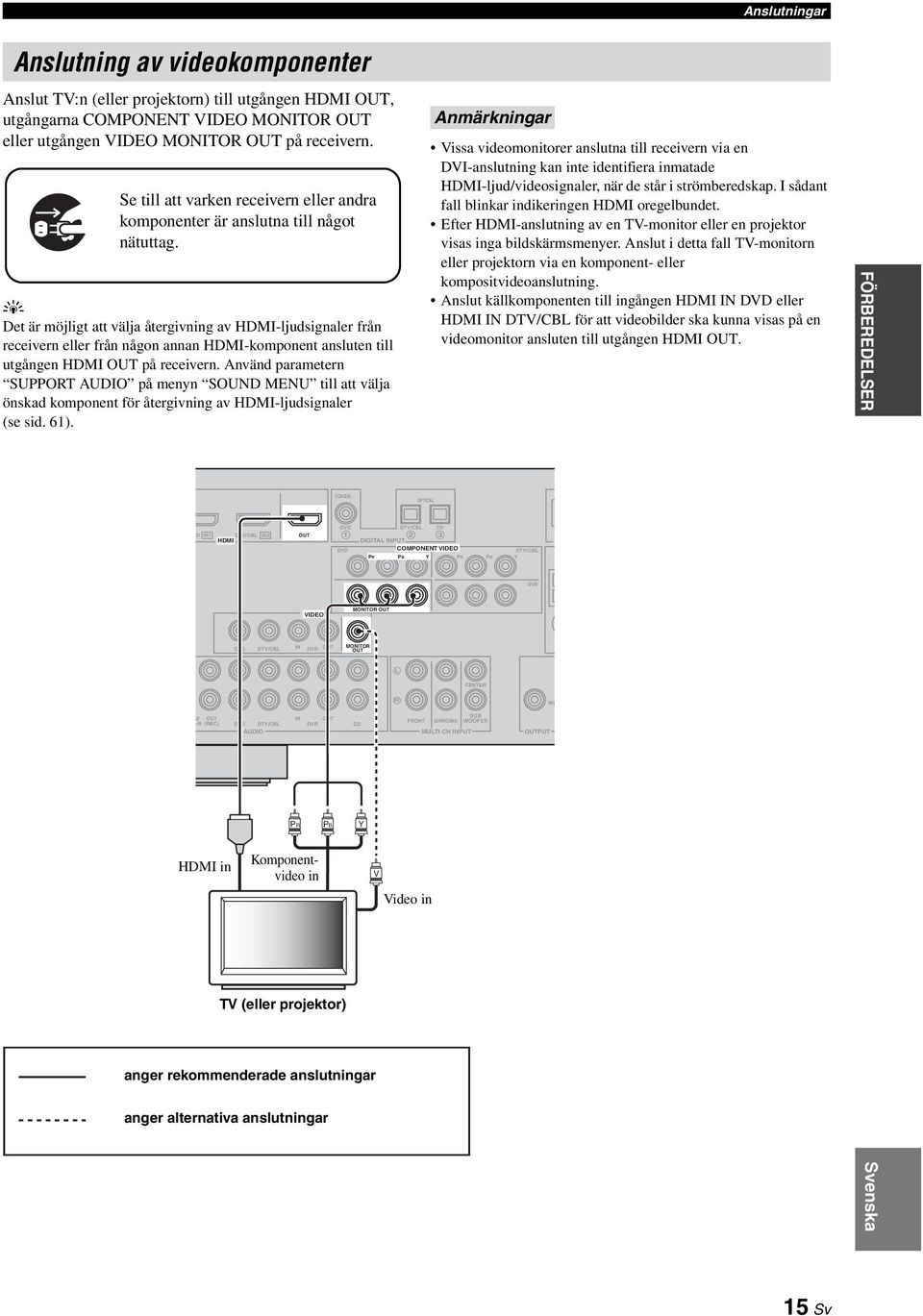

17 Anslutningar Anslutning av videokomponenter Anslut TV:n (eller projektorn) till utgången HDMI OUT, utgångarna COMPONENT VIDEO MONITOR OUT eller utgången VIDEO MONITOR OUT på receivern. Se till att varken receivern eller andra komponenter är anslutna till något nätuttag. Det är möjligt att välja återgivning av HDMI-ljudsignaler från receivern eller från någon annan HDMI-komponent ansluten till utgången HDMI OUT på receivern. Använd parametern SUPPORT AUDIO på menn SOUND MENU till att välja önskad komponent för återgivning av HDMI-ljudsignaler (se sid. 61). Anmärkningar Vissa videomonitorer anslutna till receivern via en DVI-anslutning kan inte identifiera inmatade HDMI-ljud/videosignaler, när de står i strömberedskap. I sådant fall blinkar indikeringen HDMI oregelbundet. Efter HDMI-anslutning av en TV-monitor eller en projektor visas inga bildskärmsmener. Anslut i detta fall TV-monitorn eller projektorn via en komponent- eller kompositvideoanslutning. Anslut källkomponenten till ingången HDMI IN DVD eller HDMI IN DTV/CBL för att videobilder ska kunna visas på en videomonitor ansluten till utgången HDMI OUT. FÖRBEREDELSER COAXIAL OPTICAL VD IN1 DTV/CBL IN2 HDMI OUT DVD DTV/CBL CD DIGITAL INPUT COMPONENT VIDEO DVD DTV/CBL Y PR PB Y PR PB DVR VIDEO MONITOR OUT DVD DTV/CBL IN DVR OUT MONITOR OUT L CENTER R WO D/ -R OUT (REC) DVD DTV/CBL AUDIO IN DVR OUT CD FRONT SURROUND MULTI CH INPUT SUB WOOFER OUTPUT PR PB Y HDMI in Komponentvideo in V Video in TV (eller projektor) anger rekommenderade anslutningar anger alternativa anslutningar Svenska 15 Sv

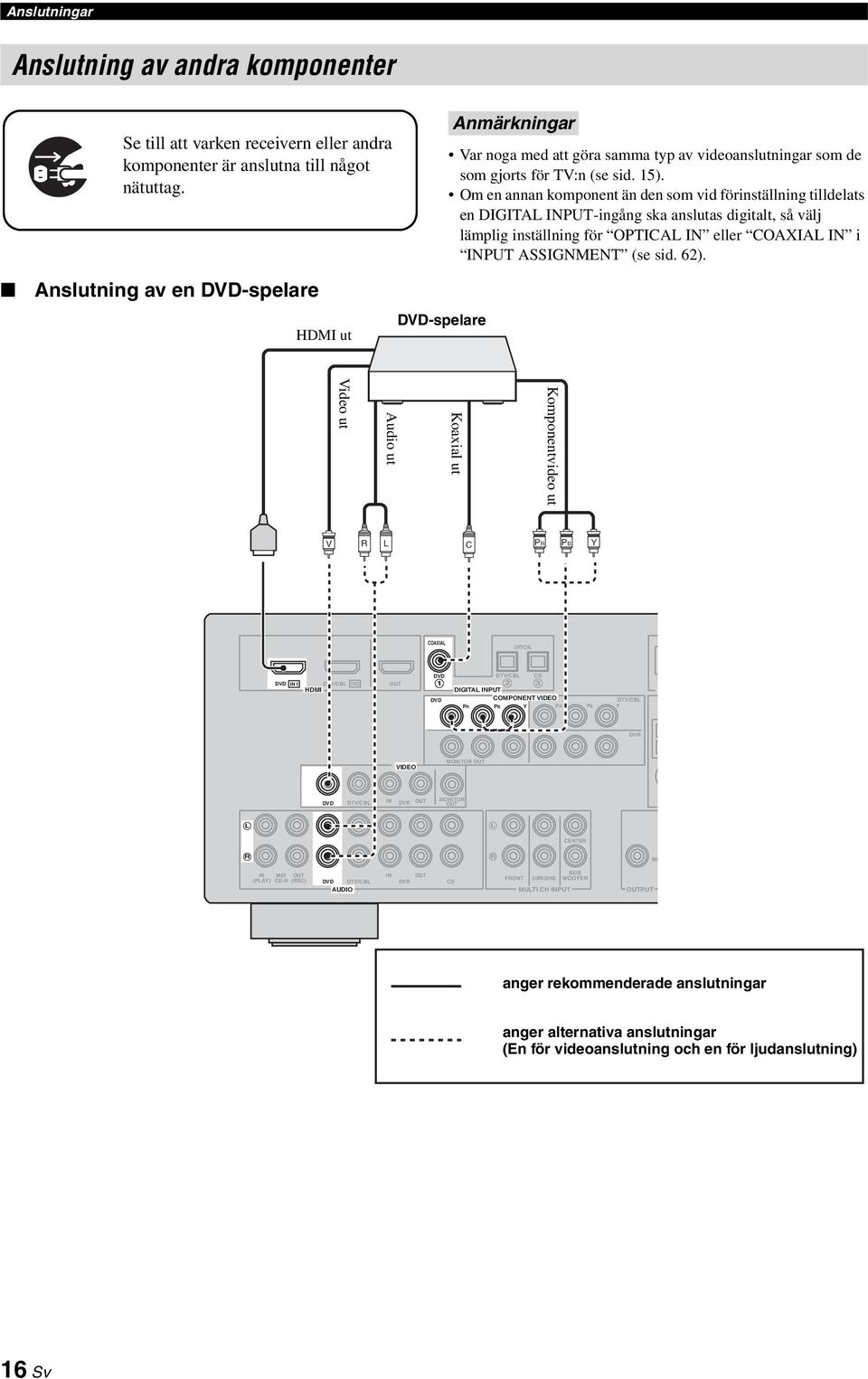

18 Anslutningar Anslutning av andra komponenter Se till att varken receivern eller andra komponenter är anslutna till något nätuttag. Anslutning av en DVD-spelare HDMI ut DVD-spelare Anmärkningar Var noga med att göra samma tp av videoanslutningar som de som gjorts för TV:n (se sid. 15). Om en annan komponent än den som vid förinställning tilldelats en DIGITAL INPUT-ingång ska anslutas digitalt, så välj lämplig inställning för OPTICAL IN eller COAXIAL IN i INPUT ASSIGNMENT (se sid. 62). Komponentvideo ut Koaxial ut Audio ut Video ut V R L C PR PB Y COAXIAL OPTICAL DVD IN1 DTV/CBL IN2 HDMI OUT DVD DTV/CBL CD DIGITAL INPUT COMPONENT VIDEO DVD DTV/CBL Y PR PB Y PR PB DVR VIDEO VIDEO MONITOR OUT DVD DTV/CBL IN DVR OUT MONITOR OUT L L CENTER R R WO IN (PLAY) MD/ CD-R OUT (REC) DVD DTV/CBL AUDIO IN DVR OUT CD FRONT SURROUND MULTI CH INPUT SUB WOOFER OUTPUT anger rekommenderade anslutningar anger alternativa anslutningar (En för videoanslutning och en för ljudanslutning) 16 Sv

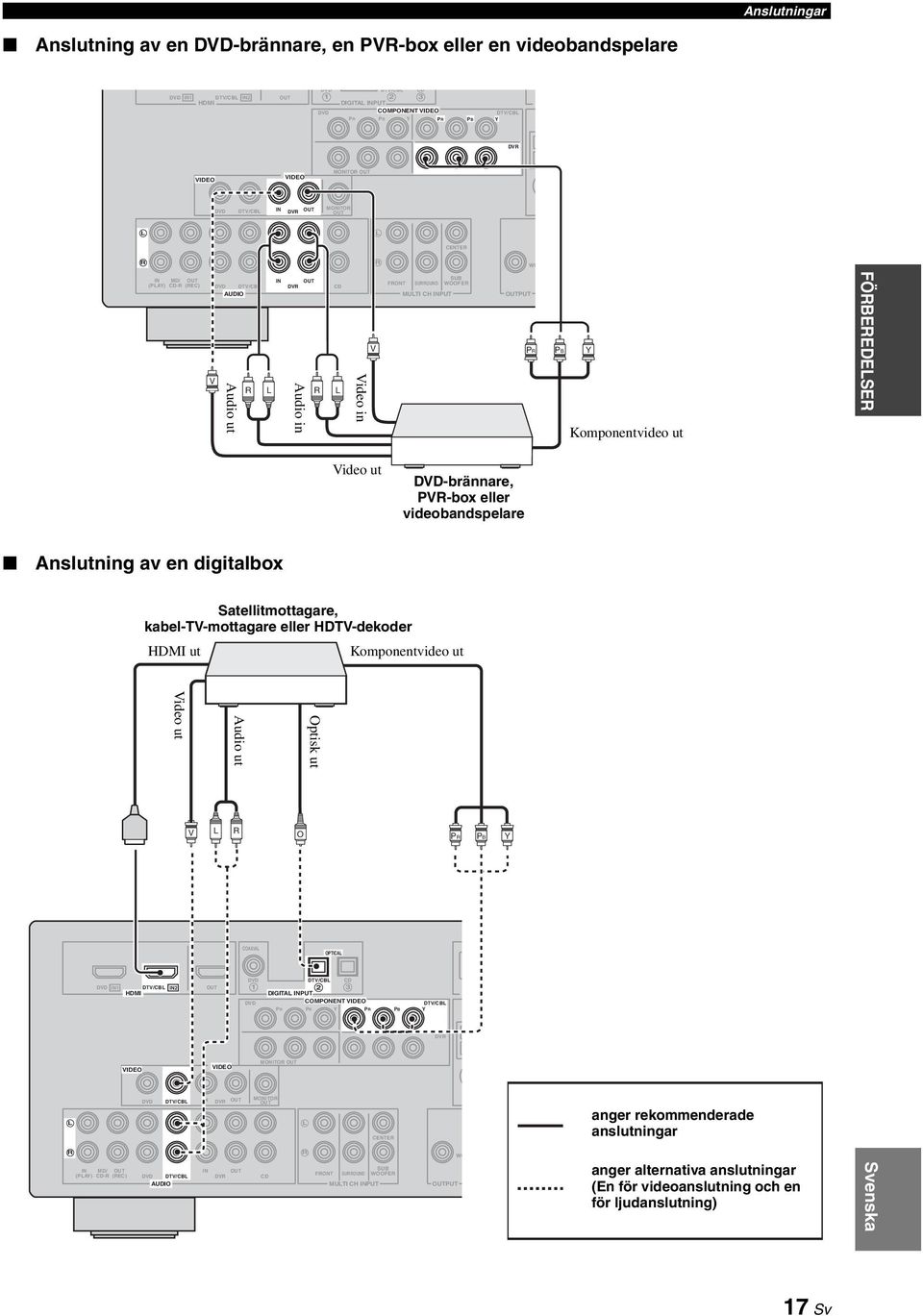

19 Anslutningar Anslutning av en DVD-brännare, en PVR-box eller en videobandspelare DVD IN1 DTV/CBL IN2 HDMI OUT DVD DTV/CBL CD DIGITAL INPUT COMPONENT VIDEO DVD DTV/CBL PR PB Y PR PB Y DVR VIDEO VIDEO MONITOR OUT DVD DTV/CBL IN DVR OUT MONITOR OUT L L CENTER R R WO IN (PLAY) MD/ CD-R OUT (REC) V IN OUT DVD DTV/CBL DVR CD AUDIO Audio ut Audio in R L R L Video in FRONT SURROUND MULTI CH INPUT SUB WOOFER OUTPUT V PR PB Y Komponentvideo ut FÖRBEREDELSER Video ut DVD-brännare, PVR-box eller videobandspelare Anslutning av en digitalbox Satellitmottagare, kabel-tv-mottagare eller HDTV-dekoder HDMI ut Komponentvideo ut Optisk ut Audio ut Video ut V L R O PR PB Y COAXIAL OPTICAL DVD IN1 DTV/CBL HDMI DVD DTV/CBL CD IN2 2 OUT DIGITAL INPUT COMPONENT VIDEO DVD DTV/CBL PR PB Y PR PB Y DVR VIDEO VIDEO MONITOR OUT L DVD DTV/CBL IN DVR OUT MONITOR OUT L CENTER anger rekommenderade anslutningar R IN (PLAY) MD/ CD-R OUT (REC) DVD DTV/CBL AUDIO IN DVR OUT CD R FRONT SURROUND MULTI CH INPUT SUB WOOFER OUTPUT WO anger alternativa anslutningar (En för videoanslutning och en för ljudanslutning) Svenska 17 Sv

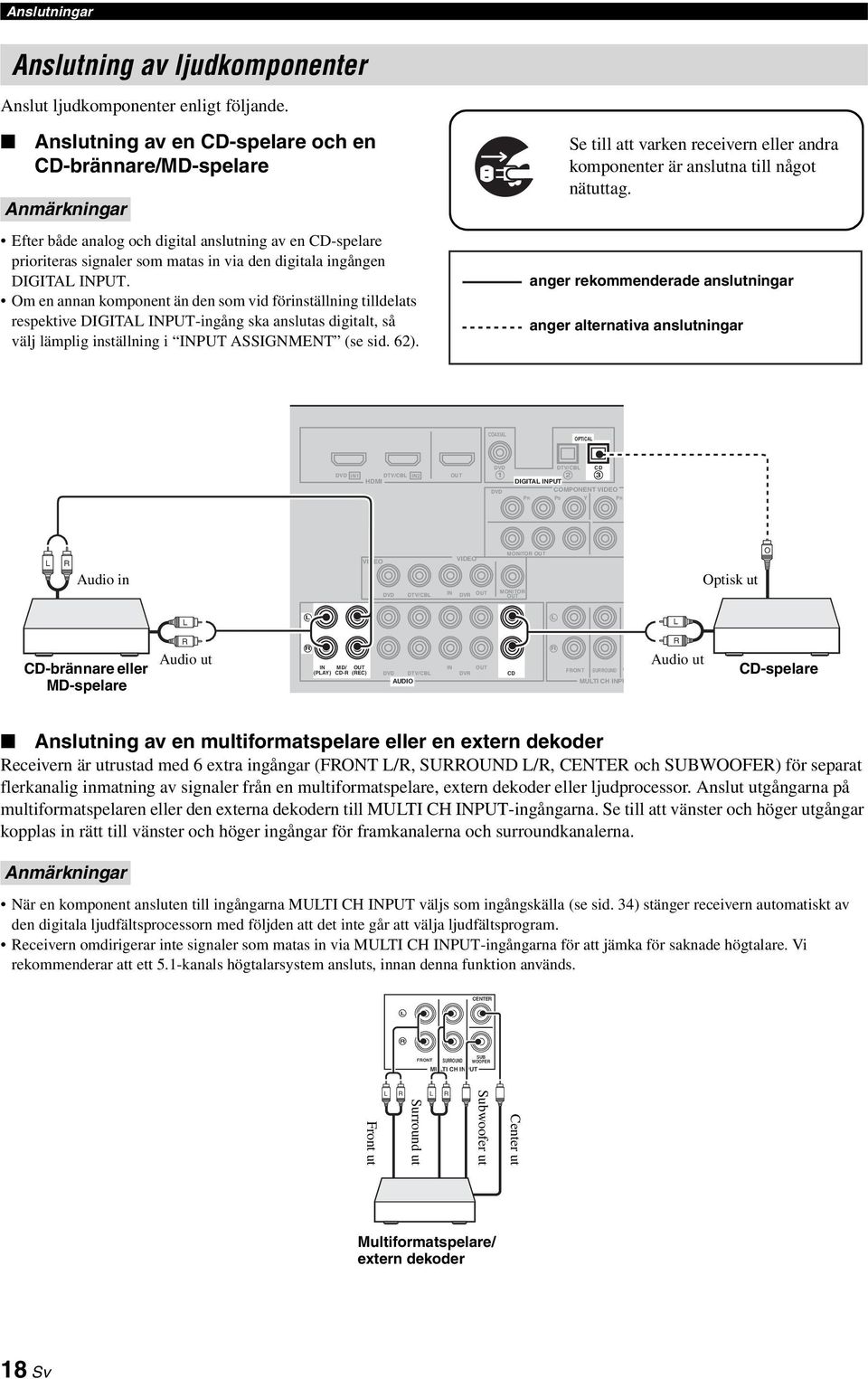

20 Anslutningar Anslut ljudkomponenter enligt följande. Anslutning av ljudkomponenter Anslutning av en CD-spelare och en CD-brännare/MD-spelare Anmärkningar Efter både analog och digital anslutning av en CD-spelare prioriteras signaler som matas in via den digitala ingången DIGITAL INPUT. Om en annan komponent än den som vid förinställning tilldelats respektive DIGITAL INPUT-ingång ska anslutas digitalt, så välj lämplig inställning i INPUT ASSIGNMENT (se sid. 62). Se till att varken receivern eller andra komponenter är anslutna till något nätuttag. anger rekommenderade anslutningar anger alternativa anslutningar COAXIAL OPTICAL DVD IN1 DTV/CBL IN2 HDMI OUT DVD DTV/CBL CD DIGITAL INPUT DVD COMPONENT VIDEO PR PB Y PR L R Audio in VIDEO DVD DTV/CBL VIDEO IN DVR OUT MONITOR OUT MONITOR OUT Optisk ut O L L L L CD-brännare eller MD-spelare R Audio ut R IN MD/ (PLAY) CD-R (REC) OUT DVD DTV/CBL AUDIO IN DVR OUT CD R FRONT SURROUND W MULTI CH INPU R Audio ut CD-spelare Anslutning av en multiformatspelare eller en extern dekoder Receivern är utrustad med 6 extra ingångar (FRONT L/R, SURROUND L/R, CENTER och SUBWOOFER) för separat flerkanalig inmatning av signaler från en multiformatspelare, extern dekoder eller ljudprocessor. Anslut utgångarna på multiformatspelaren eller den externa dekodern till MULTI CH INPUT-ingångarna. Se till att vänster och höger utgångar kopplas in rätt till vänster och höger ingångar för framkanalerna och surroundkanalerna. Anmärkningar När en komponent ansluten till ingångarna MULTI CH INPUT väljs som ingångskälla (se sid. 34) stänger receivern automatiskt av den digitala ljudfältsprocessorn med följden att det inte går att välja ljudfältsprogram. Receivern omdirigerar inte signaler som matas in via MULTI CH INPUT-ingångarna för att jämka för saknade högtalare. Vi rekommenderar att ett 5.1-kanals högtalarsstem ansluts, innan denna funktion används. CENTER L R FRONT SURROUND MULTI CH INPUT SUB WOOFER Front ut L R L R Surround ut Subwoofer ut Center ut Multiformatspelare/ extern dekoder 18 Sv

21 STANDBY/ ON PHONES SILENT CINEMA SPEAKERS A/B/OFF EDIT PRESET/TUNING TONE CONTROL BAND A/B/C/D/E l PROGRAM h STRAIGHT EFFECT l PRESET/TUNING/CH h SCENE DIRECT l INPUT h MEMORY OPTIMIZER MIC AUDIO SELECT TUNING AUTO/MAN'L VOLUME VIDEO AUX VIDEO L AUDIO R USB Anslutningar Anslutning av Yamaha:s universella ipod -dockningsstation eller Bluetooth -adapter Se till att varken receivern eller andra komponenter är anslutna till något nätuttag. Användning av VIDEO AUX-jacken på framsidan Använd ingångarna VIDEO AUX på frontpanelen till att ansluta en spelkonsol eller en videokamera till receivern. Observera Se till att sänka volmen på receivern och övriga komponenter innan några anslutningar påbörjas. Receivern har en DOCK-koppling på baksidan för anslutning av Yamaha:s universella ipod-dockningsstation (t.ex. YDS-10, som säljs separat) eller Bluetooth-adapter (t.ex. YBA-10, som säljs separat). Anslut Yamaha:s universella ipod-dockningsstation eller Bluetooth-adapter till DOCK-kopplingen på baksidan av receivern med hjälp av den för dockningsstationen särskilt avsedda kabeln. Anmärkningar Välj V-AUX som ingångskälla för att återge källsignaler som matas in via dessa ingångar. Vid inmatning av ljudsignaler via AUDIO-ingångarna och DOCK-kopplingen på baksidan prioriteras insignaler i följande ordning: 1. DOCK 2. AUDIO FÖRBEREDELSER PB DTV/CBL Y DOCK ANTENNA DVR AM GND VIDEO AUX VIDEO L AUDIO R Yamaha Universell ipod-dockningsstation eller Bluetooth-adapter Videoutgång V L R Ljudutgång Spelkonsol eller videokamera Svenska 19 Sv

22 Anslutningar Anslutning av FM- och AM-antennerna Både en FM- och en AM-inomhusantenn följer med receivern. Anslut respektive antenn till de avsedda antenningångarna. I de flesta fall ska dessa antenner ge tillräcklig signalstrka. Vi hänvisar kolumnen till höger angående anslutning av medföljande AM-ramantenn. Anmärkningar AM-ramantennen bör placeras på avstånd från receivern. AM-ramantennen bör alltid vara ansluten, även om en AM-utomhusantenn också ansluts till receivern. En ordentligt uppsatt utomhusantenn ger klarare mottagning än en antenn för inomhusbruk. Anslut en utomhusantenn, om mottagningskvaliteten är dålig. Rådgör med närmaste auktoriserade Yamaha-handlare eller servicecenter angående utomhusantenner. Anslutning av kabeln till AM-ramantennen Öppna klämspaken För in Stäng klämspaken Kabeln till AM-ramantennen har ingen polaritet, så det spelar ingen roll vilken ände som ansluts till ingången AM respektive GND. Hopsättning av medföljande AM-ramantenn AM-utomhusantenn Dra ut en 5 till 10 meter lång plastöverdragen ledning utomhus via ett fönster. AM-ramantenn (medföljer) FM-inomhusantenn (medföljer) Anmärkning Tpen av medföljande AM-ramantenn varierar beroende på modell. L DOCK ANTENNA AM GND FM 75 UNBAL. Anslutning av nätkabeln för strömförsörjning Anslut nätkabeln till ett nätuttag, när alla övriga anslutningar är klara. SUB WOOFER CENTER PUT (Modell till USA) Jordning (GND-kontakt) GND-kontakten bör anslutas till en god jordningspunkt för att erhålla största möjliga säkerhet och minsta möjliga interferens. En metallstake nedstucken i fuktig mark erbjuder en god jordningspunkt. Nätkabel 20 Sv

23 Anslutningar Hur strömmen slås på och av Påslagning av receivern Trck på ASTANDBY/ON (eller GPOWER) för att slå på receivern. När receivern slås på dröjer det 4 till 5 sekunder innan något ljud kan återges. Med denna knapp ställs receivern i beredskapsläge Trck på ASTANDBY/ON (eller HSTANDBY) för att ställa receivern i beredskapsläget. I beredskapsläget konsumerar receivern en liten mängd ström för att kunna ta emot infraröda signaler från fjärrkontrollen. FÖRBEREDELSER Svenska 21 Sv

24 Anslutningar Frontpanelens displa USB PCM MULTI CH DVR V-AUX DTV/CBL DVD MD/CD-R CD TUNER DOCK ENHANCER YPAO MEMORY q DIGITAL SP VIRTUAL AUTO TUNED STEREO AB SILENT CINEMA SLEEP PTY HOLD PS PTY RT CT EON q PL VOL. MUTE db LFE ft L C R ms db SL SR A B C D E F 1 Indikatorn HDMI Visas medan signaler från vald ingångskälla matas in via någon av ingångarna HDMI IN (se sid. 14). 2 Indikatorn DOCK Visas medan en ipod-spelare är placerad i en universell Yamaha ipod-dockningsstation (t.ex. YDS-10, säljs separat) ansluten till kopplingen DOCK på receivern (se sid. 19) och V-AUX är valt som ingångskälla. Blinkar under pågående parning av en ansluten Yamaha Bluetooth-adapter (t.ex. YBA-10, som säljs separat) och en Bluetooth-komponent (se sid. 53) eller medan Bluetooth-adaptern söker efter Bluetooth-komponenten (se sid. 53). Visas medan en ansluten Yamaha Bluetooth-adapter är ansluten till en Bluetooth-komponent (se sid. 19). 3 Indikatorn ENHANCER Visas medan läget Compressed Music Enhancer är valt (se sid. 38). 4 Indikatorer för ingångskälla Motsvarande markör visas för att ange vilken ingångskälla som är vald för tillfället. 5 Indikatorn YPAO Visas vid körning av autoinställningen AUTO SETUP och medan AUTO SETUP -inställda högtalare används utan ändring (se sid. 24). 6 Indikeringar för radiomottagning Visas under pågående FM- eller AM-mottagning på receivern (se sidorna 43 till 45). 7 Indikeringar för ljudavstängning (MUTE) och volmnivå (VOLUME) Indikeringen MUTE blinkar medan ljudavstängningsfunktionen MUTE är inkopplad (se sid. 35). Här visas aktuell volmnivå. 8 Indikatorn PCM Denna indikator tänds när receivern återger digitala ljudsignaler i PCM (pulskodmodulering). 9 Indikeringar för dekodrar Motsvarande indikator lser när någon av receiverns dekodrar arbetar. 0 Hörlursindikering Visas medan ett par hörlurar är anslutna (se sid. 35). A Indikatorerna SP A B Dessa indikatorer tänds i enlighet med vilken uppsättning framhögtalare som har kopplats in (se sid. 33). SP A: FRONT A-högtalarna är inkopplade. SP B: FRONT B-högtalarna är inkopplade. 22 Sv

25 Anslutningar B Indikatorn CINEMA DSP Denna indikering visas vid val av ett CINEMA DSP-ljudfältsprogram (se sid. 39). Indikatorn VIRTUAL Denna indikator tänds när Virtual CINEMA DSP används (se sid. 39). Indikatorn SILENT CINEMA Denna indikator tänds när hörlurar ansluts och ett ljudfältsprogram väljs (se sid. 39). Användning av fjärrkontrollen Fjärrkontrollen sänder riktade infraröda strålar. Se till att rikta fjärrkontrollen direkt mot fjärrkontrollsensorn på receivern vid manövrering. C Visningsfält för diverse information På denna displa visas namnet på aktuellt ljudfält och annan information vid justering eller ändring av inställningar. D Indikatorn SLEEP Visas medan insomningstimern är inkopplad (se sid. 37). E Indikeringar för RDS-mottagning (gäller endast modeller till Europa, inkl. Rssland) PTY HOLD Visas vid sökning efter radiodatasstem-stationer i PTY SEEK-läget. PS, PTY, RT och CT Visas i enlighet med valt visningsläge för radiodatasstem-mottagning. EON Visas vid mottagning av EON-datatjänster. F Indikeringar för ingångskanaler och högtalare LFE L C R SL SR LFE-indikering Indikatorer för ingångskanaler 1 Fönster för infraröda signaler Infraröda strsignaler matas ut från detta fönster. Rikta detta fönster mot den komponent som ska manövreras. se sid. 69 angående inställning av fjärrkontrollkoder för andra komponenter. Anmärkningar Cirka 6 m 30º 30º Spill inte vatten eller andra vätskor på fjärrkontrollen. Tappa inte fjärrkontrollen. Fjärrkontrollen ska inte läggas eller förvaras på platser där följande förhållanden råder: hög luftfuktighet, som t.ex. nära ett bad platser med höga temperaturer, som t.ex. nära ett värmeelement eller en kamin platser där det är mcket kallt mcket dammigt FÖRBEREDELSER Indikatorer för ingångskanaler Kanalkomponenterna i gällande digital insignal indikeras här. Visas eller blinkar i enlighet med högtalarnas inställningar medan receivern genomför automatisk inställning (se sid. 24) eller inställning av högtalarnivåer enligt SP LEVEL (se sid. 59). Svenska 23 Sv

26 p Optimering av högtalarinställningar enligt lssningsrummet Optimering av högtalarinställningar enligt lssningsrummet Receivern använder en teknik kallad YPAO (Yamaha Parametric Room Acoustic Optimizer), som gör att man slipper besväret med att lssna sig fram till önskad högtalarinställning. Denna teknik uppnår automatiskt tterst precisa ljudinställningar. Den medföljande optimeringsmikrofonen fångar upp och receivern analserar det ljud som högtalarna återger i det faktiska lssningsrummet. Användning av menn AUTO SETUP Anmärkningar Observera att det är normalt att höga testtoner matas ut under pågående AUTO SETUP -inställning. Se till att det är så tst som möjligt i rummet medan AUTO SETUP -inställning pågår för att så bra resultat som möjligt ska kunna uppnås. Om det förekommer för mcket omgivande störningar, kan det hända att slutresultatet inte blir lckat. AUTO SETUP -inställning kan utföras med hjälp av sstemmenn på bildskärmen eller med hjälp av frontpanelens displa. I denna bruksanvisning beskrivs AUTO SETUP -inställningen med hjälp av bilder på bildskärmsmenn. 1 Kontrollera följande punkter. Anmärkning Gå igenom följande kontrollpunkter, innan automatisk inställning påbörjas. Högtalarna är korrekt anslutna. Inga hörlurar är anslutna till receivern. Receivern och videomonitorn är påslagna. Receivern är vald som videokälla på videomonitorn. En ansluten subwoofer är påslagen och volmen inställd på ungefär halv volmnivå (eller strax under). Reglagen för övergångsfrekvens på en ansluten subwoofer är inställda på maximal nivå. 2 Anslut den medföljande optimeringsmikrofonen till OPTIMIZER MIC-uttaget på frontpanelen. OPTIMIZER MIC TUNING AUTO/MAN'L AUDIO SELECT VIDEO AUX VIDEO L AUDIO R Optimerings mikrofon Följande men visas på bildskärmen. AUTO SETUP 3 Placera optimeringsmikrofonen på en jämn och plan ta på den normala lssningsplatsen, med mikrofonhuvudet vänt uppåt. USB SETUP;;;;;;;AUTO. START Automatic Processing of all item [ ]/[ ]:Up/Down [ENTER]:Start p Optimeringsmikrofon VOLUME CROSSOVER HIGH CUT MIN MAX MIN MAX Reglage på en subwoofer (exempel) FRONT A-högtalarna väljs som framhögtalaruppsättning (se sid. 33). Rummet ät tillräckligt tst. Det rekommenderas att ett stativ (etc.) används till att fästa optimeringsmikrofonen på samma höjd som öronen skulle vara när du sitter på lssningsplatsen. Den medföljande skruven på ett stativ (etc.) kan användas till att fästa optimeringsmikrofonen på ett stativ (etc.). 24 Sv
