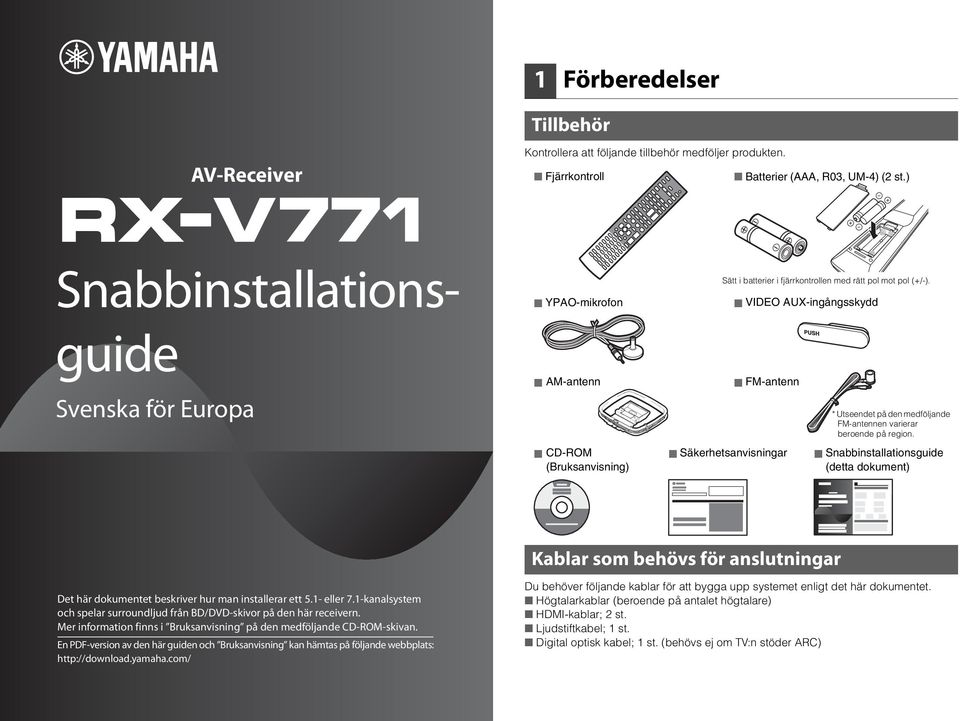

1 1 Förberedelser Tillbehör AV-eceiver Kontrollera att följande tillbehör medföljer produkten. Fjärrkontroll Batterier (AAA, 03, UM-4) (2 st.) Snabbinstallationsguide Svenska för Europa YPAO-mikrofon AM-antenn CD-OM (Bruksanvisning) Sätt i batterier i fjärrkontrollen med rätt pol mot pol (+/-). VIDEO AUX-ingångsskydd FM-antenn Säkerhetsanvisningar * Utseendet på den medföljande FM-antennen varierar beroende på region. Snabbinstallationsguide (detta dokument) Kablar som behövs för anslutningar Det här dokumentet beskriver hur man installerar ett 5.1- eller 7.1-kanalsystem och spelar surroundljud från BD/DVD-skivor på den här receivern. Mer information finns i Bruksanvisning på den medföljande CD-OM-skivan. En PDF-version av den här guiden och Bruksanvisning kan hämtas på följande webbplats: Du behöver följande kablar för att bygga upp systemet enligt det här dokumentet. Högtalarkablar (beroende på antalet högtalare) -kablar; 2 st. judstiftkabel; 1 st. Digital optisk kabel; 1 st. (behövs ej om TV:n stöder AC)

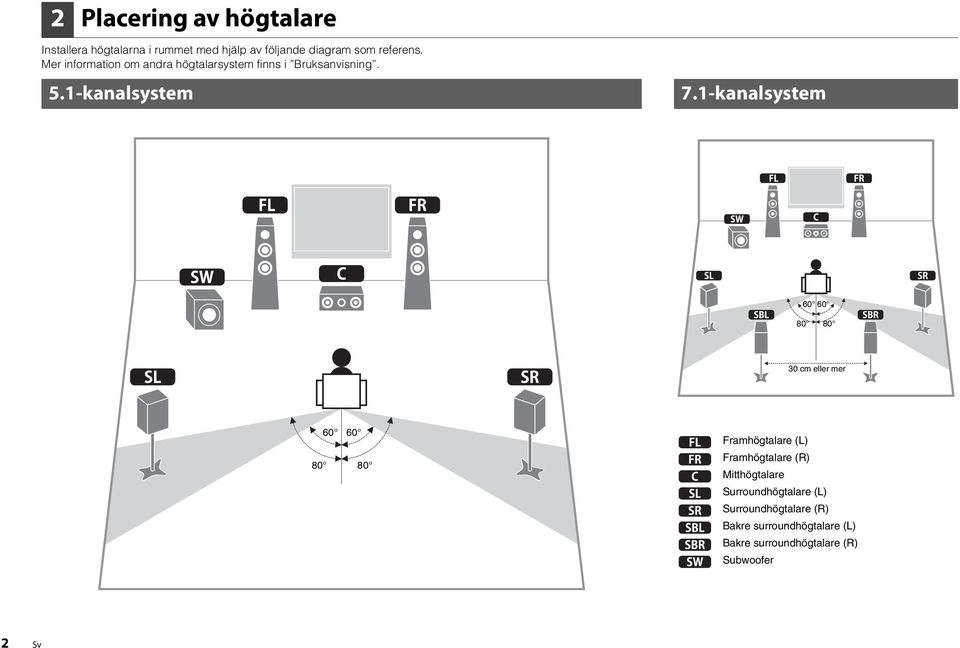

2 2 Placering av högtalare Installera högtalarna i rummet med hjälp av följande diagram som referens. Mer information om andra högtalarsystem finns i Bruksanvisning. 5.1-kanalsystem 7.1-kanalsystem cm eller mer Framhögtalare () Framhögtalare () Mitthögtalare Surroundhögtalare () Surroundhögtalare () Bakre surroundhögtalare () Bakre surroundhögtalare () Subwoofer 2 Sv

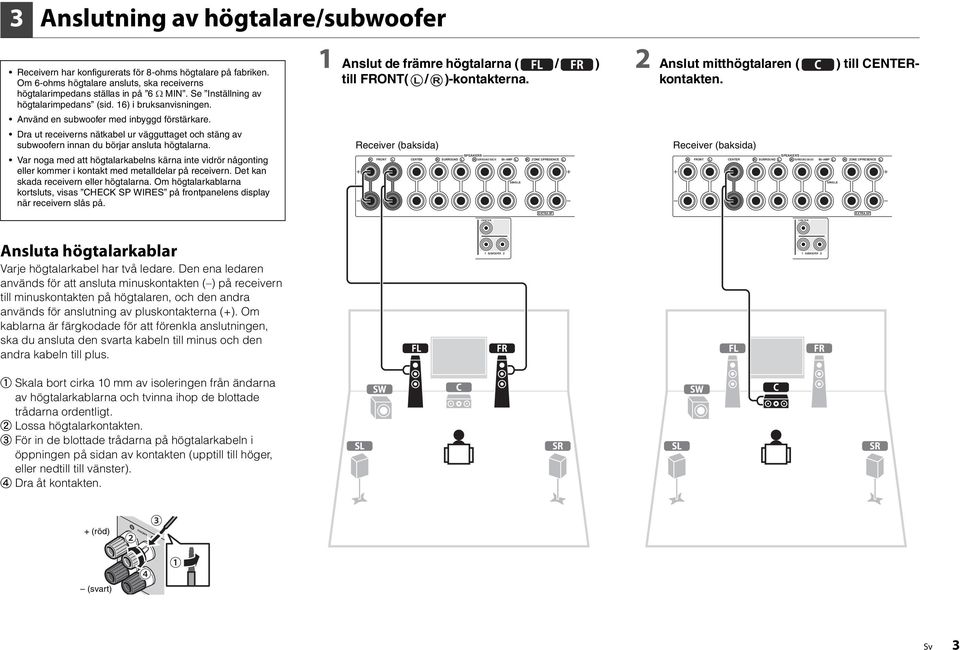

3 3 Anslutning av högtalare/subwoofer eceivern har konfigurerats för 8-ohms högtalare på fabriken. Om 6-ohms högtalare ansluts, ska receiverns högtalarimpedans ställas in på 6 Ω MIN. Se Inställning av högtalarimpedans (sid. 16) i bruksanvisningen. Använd en subwoofer med inbyggd förstärkare. Dra ut receiverns nätkabel ur vägguttaget och stäng av subwoofern innan du börjar ansluta högtalarna. Var noga med att högtalarkabelns kärna inte vidrör någonting eller kommer i kontakt med metalldelar på receivern. Det kan skada receivern eller högtalarna. Om högtalarkablarna kortsluts, visas CHECK SP WIES på frontpanelens display när receivern slås på. 1 Anslut de främre högtalarna ( / ) till FONT( / )-kontakterna. SPEAKES SUOUND FONT SUOUND BACK/ BI AMP ZONE 2/PESENCE EXTA SP 2 Anslut mitthögtalaren ( ) till kontakten. SPEAKES SUOUND FONT SUOUND BACK/ BI AMP ZONE 2/PESENCE EXTA SP Ansluta högtalarkablar Varje högtalarkabel har två ledare. Den ena ledaren används för att ansluta minuskontakten ( ) på receivern till minuskontakten på högtalaren, och den andra används för anslutning av pluskontakterna (+). Om kablarna är färgkodade för att förenkla anslutningen, ska du ansluta den svarta kabeln till minus och den andra kabeln till plus. a Skala bort cirka 10 mm av isoleringen från ändarna av högtalarkablarna och tvinna ihop de blottade trådarna ordentligt. b ossa högtalarkontakten. c För in de blottade trådarna på högtalarkabeln i öppningen på sidan av kontakten (upptill till höger, eller nedtill till vänster). d Dra åt kontakten. + (röd) FONT (svart) Sv 3

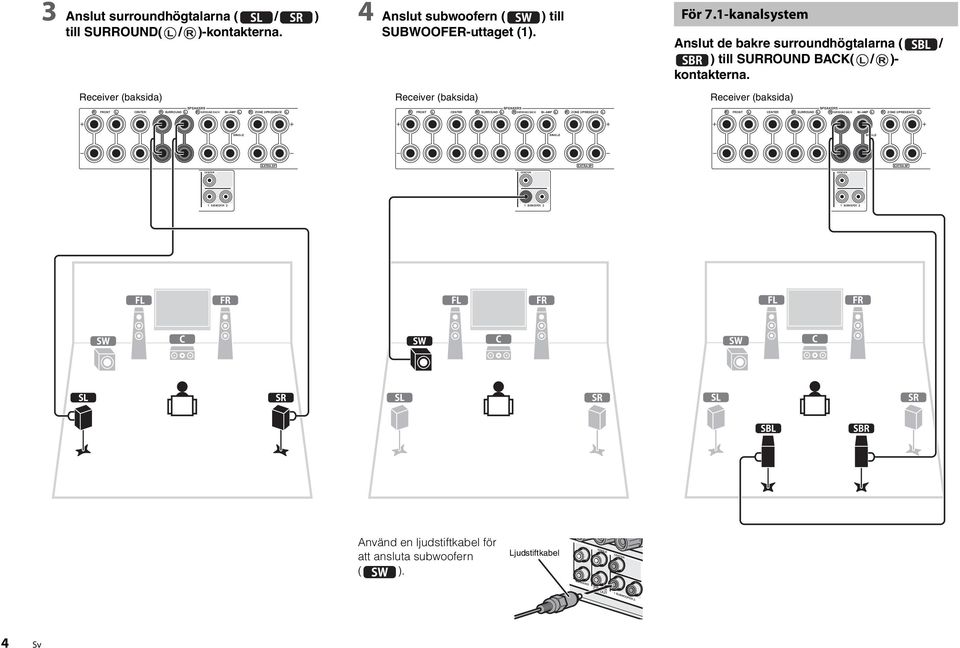

4 3 Anslut surroundhögtalarna ( / ) till SUOUND( / )-kontakterna. SPEAKES SUOUND FONT SUOUND BACK/ BI AMP ZONE 2/PESENCE 4 Anslut subwoofern ( ) till SUBWOOFE-uttaget (1). SPEAKES SUOUND FONT SUOUND BACK/ BI AMP ZONE 2/PESENCE För 7.1-kanalsystem Anslut de bakre surroundhögtalarna ( / ) till SUOUND BACK( / )- kontakterna. SPEAKES SUOUND FONT SUOUND BACK/ BI AMP ZONE 2/PESENCE EXTA SP EXTA SP EXTA SP Använd en ljudstiftkabel för att ansluta subwoofern ( ). judstiftkabel 4 Sv

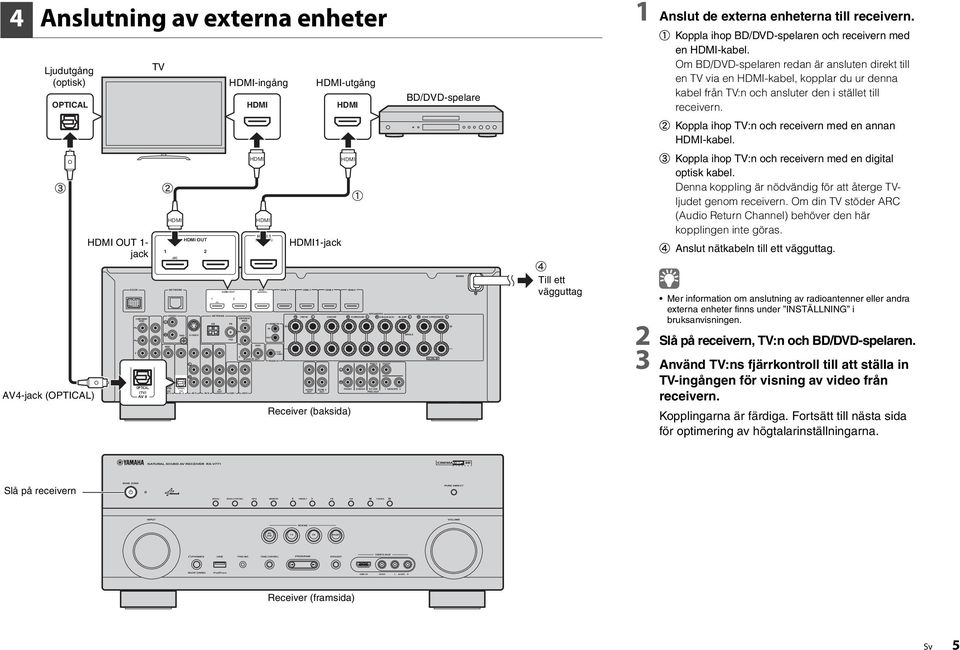

5 P PB MAIN ZONE OPTICA AV 1 COAXIA AV 2 INPUT VIDEO PHONO COAXIA GND OPTICA (TV) AV 4 S VIDEO AV 5 PHONES SIENT CINEMA AV 6 AM AC FM 75Ω AUDIO 1 P PB AUDIO 2 VIDEO MONITO OUT IN OUT EMOTE TIGGE OUT FONT SUOUND SUOUND BACK/ BI AMP ZONE 2/PESENCE AUDIO OUT ZONE 2 OUT FONT SUOUND SU. BACK ZONE2 ZONE CONTO INFO MEMOY PESET FM AM TUNING USB ipod/iphone YPAO MIC BD DVD TONE CONTO SCENE TV CD ADIO POGAM STAIGHT VIDEO AUX IN VIDEO AUDIO EXTA SP MAINS PUE DIECT VOUME 4 Anslutning av externa enheter judutgång (optisk) OPTICA c AV4-jack (OPTICA) O OUT 1- jack O DOCK Y COMPONENT VIDEO OPTICA (TV) AV 4 TV b AV 3 (CD) AC NETWOK OUT 1 2 ANTENNA AV OUT OUT 1 2 -ingång COMPONENT VIDEO Y 1 (BD/DVD) 1 (BD/DVD) +12V 0.1A MAX. 1-jack -utgång a SPEAKES PE OUT BD/DVD-spelare d Till ett vägguttag 1 Anslut de externa enheterna till receivern. a Koppla ihop BD/DVD-spelaren och receivern med en -kabel. Om BD/DVD-spelaren redan är ansluten direkt till en TV via en -kabel, kopplar du ur denna kabel från TV:n och ansluter den i stället till receivern. b Koppla ihop TV:n och receivern med en annan -kabel. c Koppla ihop TV:n och receivern med en digital optisk kabel. Denna koppling är nödvändig för att återge TVljudet genom receivern. Om din TV stöder AC (Audio eturn Channel) behöver den här kopplingen inte göras. d Anslut nätkabeln till ett vägguttag. Mer information om anslutning av radioantenner eller andra externa enheter finns under INSTÄNING i bruksanvisningen. 2 Slå på receivern, TV:n och BD/DVD-spelaren. 3 Använd TV:ns fjärrkontroll till att ställa in TV-ingången för visning av video från receivern. Kopplingarna är färdiga. Fortsätt till nästa sida för optimering av högtalarinställningarna. NATUA SOUND AV ECEIVE X-V771 Slå på receivern eceiver (framsida) Sv 5

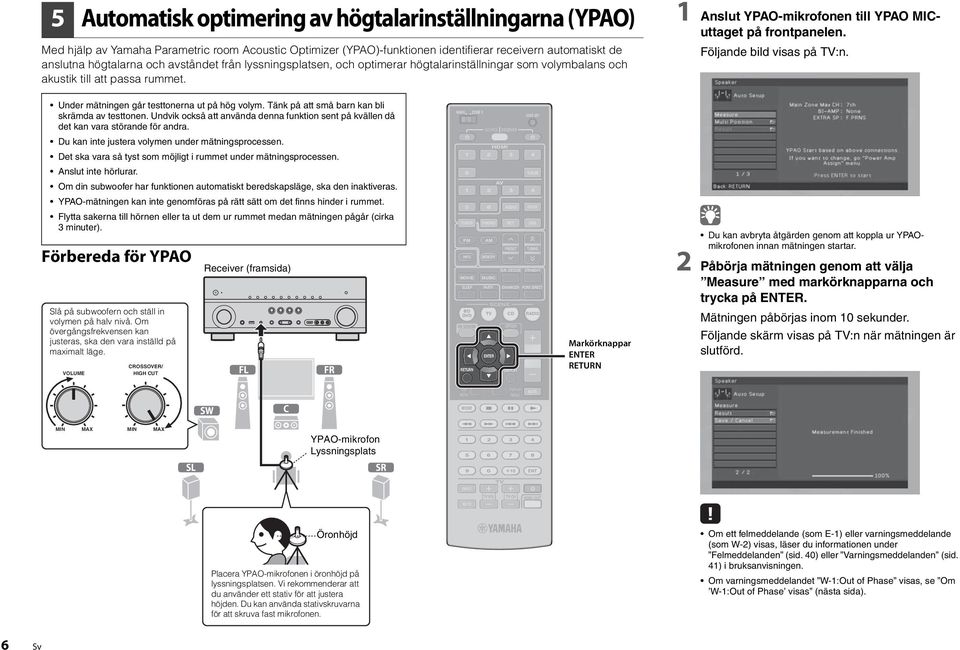

6 5 Automatisk optimering av högtalarinställningarna (YPAO) Med hjälp av Yamaha Parametric room Acoustic Optimizer (YPAO)-funktionen identifierar receivern automatiskt de anslutna högtalarna och avståndet från lyssningsplatsen, och optimerar högtalarinställningar som volymbalans och akustik till att passa rummet. 1 Anslut YPAO-mikrofonen till YPAO MICuttaget på frontpanelen. Följande bild visas på TV:n. Under mätningen går testtonerna ut på hög volym. Tänk på att små barn kan bli skrämda av testtonen. Undvik också att använda denna funktion sent på kvällen då det kan vara störande för andra. Du kan inte justera volymen under mätningsprocessen. Det ska vara så tyst som möjligt i rummet under mätningsprocessen. Anslut inte hörlurar. Om din subwoofer har funktionen automatiskt beredskapsläge, ska den inaktiveras. YPAO-mätningen kan inte genomföras på rätt sätt om det finns hinder i rummet. Flytta sakerna till hörnen eller ta ut dem ur rummet medan mätningen pågår (cirka 3 minuter). Förbereda för YPAO Slå på subwoofern och ställ in volymen på halv nivå. Om övergångsfrekvensen kan justeras, ska den vara inställd på maximalt läge. VOUME COSSOVE/ HIGH CUT eceiver (framsida) MAIN ZONE 2 CODE SET SOUCE ECEIVE 5 V-AUX AV 5 6 AUDIO DOCK TUNE PHONO NET USB FM AM PESET TUNING INFO MEMOY SU. DECODE STAIGHT MOVIE MUSIC SEEP PATY ENHANCE PUE DIECT SCENE BD TV CD ADIO DVD ON SCEEN OPTION ENTE VOUME ETUN DISPAY Markörknappar ENTE ETUN Du kan avbryta åtgärden genom att koppla ur YPAOmikrofonen innan mätningen startar. 2 Påbörja mätningen genom att välja Measure med markörknapparna och trycka på ENTE. Mätningen påbörjas inom 10 sekunder. Följande skärm visas på TV:n när mätningen är slutförd. TOP MENU POP-UP MENU MUTE MODE MIN MAX MIN MAX YPAO-mikrofon yssningsplats ENT INPUT MUTE TV TV VO TV CH OUT Öronhöjd Placera YPAO-mikrofonen i öronhöjd på lyssningsplatsen. Vi rekommenderar att du använder ett stativ för att justera höjden. Du kan använda stativskruvarna för att skruva fast mikrofonen. Om ett felmeddelande (som E-1) eller varningsmeddelande (som W-2) visas, läser du informationen under Felmeddelanden (sid. 40) eller Varningsmeddelanden (sid. 41) i bruksanvisningen. Om varningsmeddelandet W-1:Out of Phase visas, se Om W-1:Out of Phase visas (nästa sida). 6 Sv

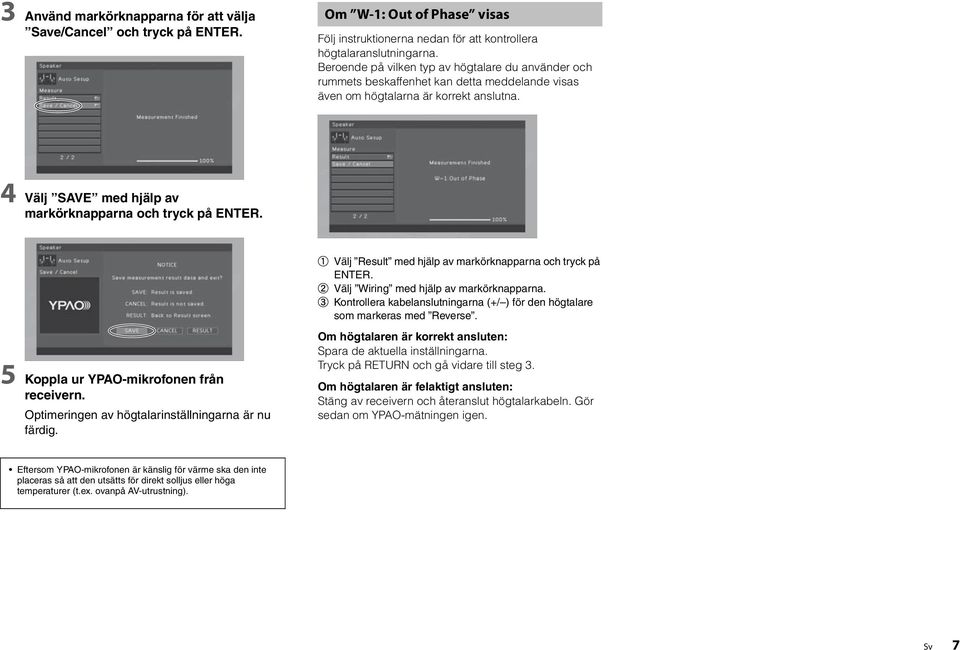

7 3 Använd markörknapparna för att välja Save/Cancel och tryck på ENTE. Om W-1: Out of Phase visas Följ instruktionerna nedan för att kontrollera högtalaranslutningarna. Beroende på vilken typ av högtalare du använder och rummets beskaffenhet kan detta meddelande visas även om högtalarna är korrekt anslutna. 4 Välj SAVE med hjälp av markörknapparna och tryck på ENTE. a Välj esult med hjälp av markörknapparna och tryck på ENTE. b Välj Wiring med hjälp av markörknapparna. c Kontrollera kabelanslutningarna (+/ ) för den högtalare som markeras med everse. 5 Koppla ur YPAO-mikrofonen från receivern. Optimeringen av högtalarinställningarna är nu färdig. Om högtalaren är korrekt ansluten: Spara de aktuella inställningarna. Tryck på ETUN och gå vidare till steg 3. Om högtalaren är felaktigt ansluten: Stäng av receivern och återanslut högtalarkabeln. Gör sedan om YPAO-mätningen igen. Eftersom YPAO-mikrofonen är känslig för värme ska den inte placeras så att den utsätts för direkt solljus eller höga temperaturer (t.ex. ovanpå AV-utrustning). Sv 7

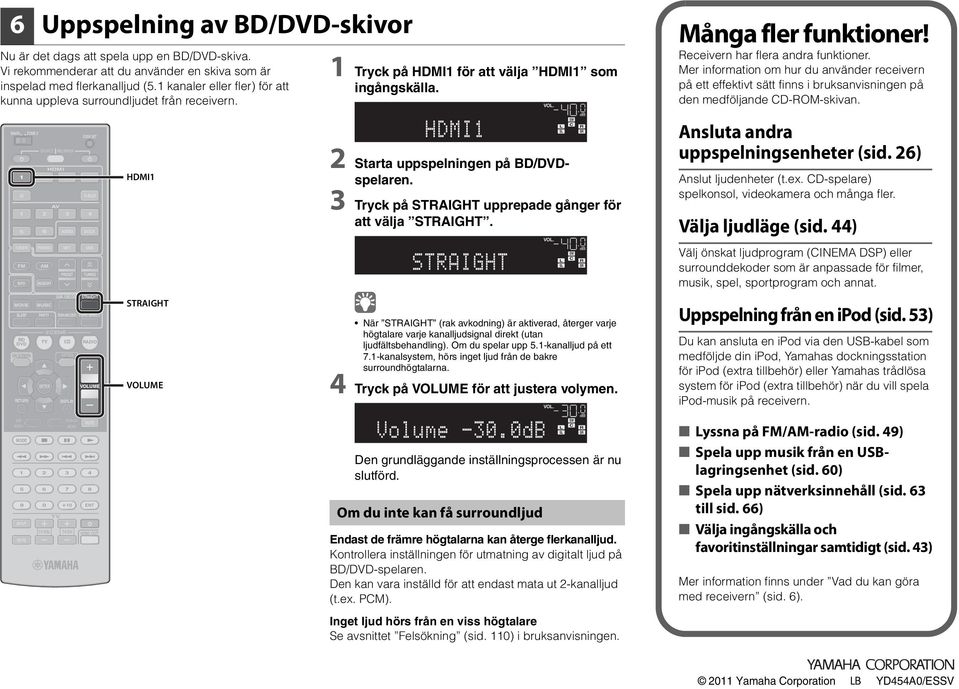

8 6 Uppspelning av BD/DVD-skivor Nu är det dags att spela upp en BD/DVD-skiva. Vi rekommenderar att du använder en skiva som är inspelad med flerkanalljud (5.1 kanaler eller fler) för att kunna uppleva surroundljudet från receivern. MAIN ZONE 2 5 AV 5 TUNE FM INFO MOVIE SEEP BD DVD ON SCEEN ETUN TOP MENU MODE AM MEMOY MUSIC PATY 5 6 SOUCE PESET SU. DECODE V-AUX STAIGHT ENHANCE PUE DIECT ADIO VOUME MUTE INPUT MUTE 6 PHONO TV VO TV ECEIVE AUDIO NET DISPAY POP-UP MENU 7 8 TV CH CODE SET DOCK USB TUNING ENT OUT 1 STAIGHT VOUME 1 Tryck på 1 för att välja 1 som ingångskälla. 1 2 Starta uppspelningen på BD/DVDspelaren. 3 Tryck på STAIGHT upprepade gånger för att välja STAIGHT. STAIGHT När STAIGHT (rak avkodning) är aktiverad, återger varje högtalare varje kanalljudsignal direkt (utan ljudfältsbehandling). Om du spelar upp 5.1-kanalljud på ett 7.1-kanalsystem, hörs inget ljud från de bakre surroundhögtalarna. 4 Tryck på VOUME för att justera volymen. Volume -30.0dB Den grundläggande inställningsprocessen är nu slutförd. Om du inte kan få surroundljud Endast de främre högtalarna kan återge flerkanalljud. Kontrollera inställningen för utmatning av digitalt ljud på BD/DVD-spelaren. Den kan vara inställd för att endast mata ut 2-kanalljud (t.ex. PCM). Inget ljud hörs från en viss högtalare Se avsnittet Felsökning (sid. 110) i bruksanvisningen. VO. VO. VO. S S S SW C SW C SW C S S S Många fler funktioner! eceivern har flera andra funktioner. Mer information om hur du använder receivern på ett effektivt sätt finns i bruksanvisningen på den medföljande CD-OM-skivan. Ansluta andra uppspelningsenheter (sid. 26) Anslut ljudenheter (t.ex. CD-spelare) spelkonsol, videokamera och många fler. Välja ljudläge (sid. 44) Välj önskat ljudprogram (CINEMA DSP) eller surrounddekoder som är anpassade för filmer, musik, spel, sportprogram och annat. Uppspelning från en ipod (sid. 53) Du kan ansluta en ipod via den USB-kabel som medföljde din ipod, Yamahas dockningsstation för ipod (extra tillbehör) eller Yamahas trådlösa system för ipod (extra tillbehör) när du vill spela ipod-musik på receivern. yssna på FM/AM-radio (sid. 49) Spela upp musik från en USBlagringsenhet (sid. 60) Spela upp nätverksinnehåll (sid. 63 till sid. 66) Välja ingångskälla och favoritinställningar samtidigt (sid. 43) Mer information finns under Vad du kan göra med receivern (sid. 6) Yamaha Corporation YD454A0/ESSV
