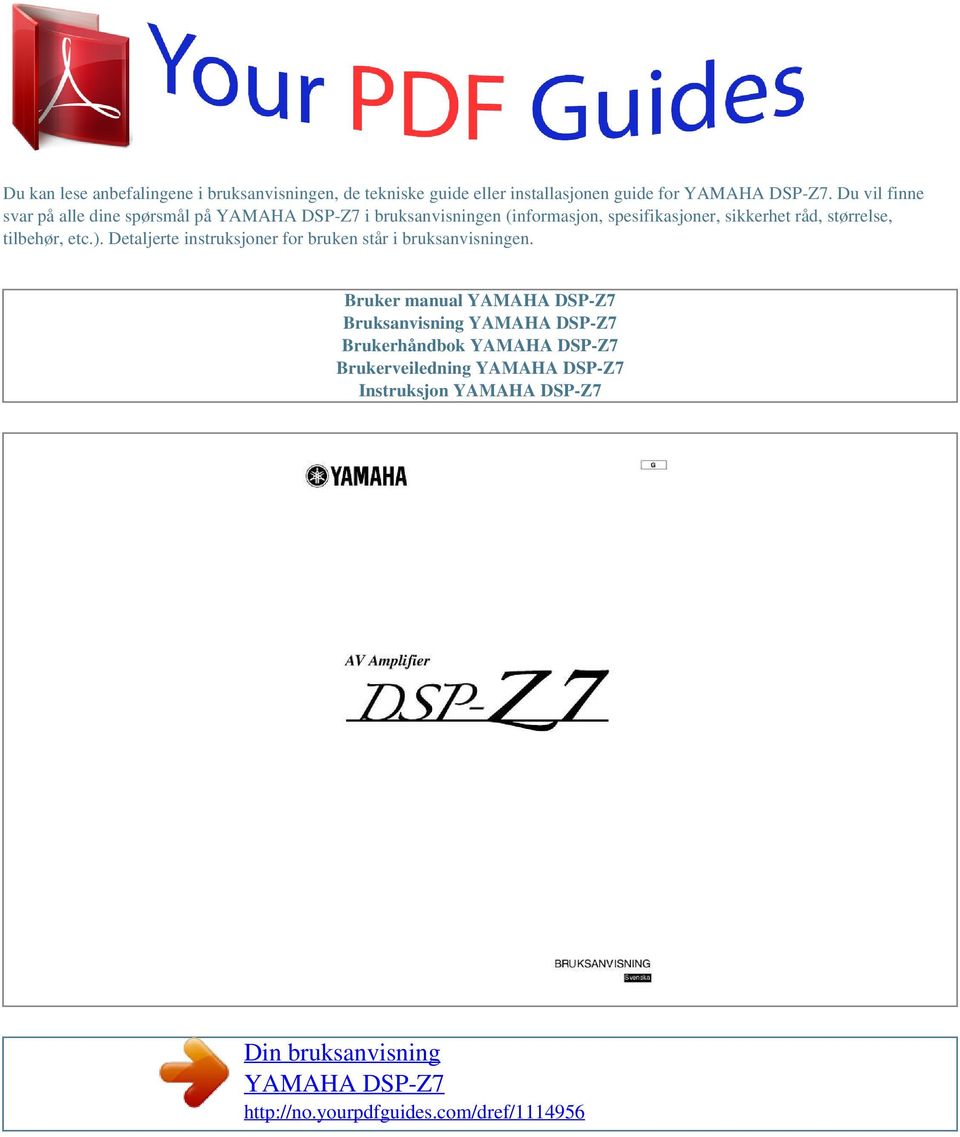

1 Du kan lese anbefalingene i bruksanvisningen, de tekniske guide eller installasjonen guide for. Du vil finne svar på alle dine spørsmål på i bruksanvisningen (informasjon, spesifikasjoner, sikkerhet råd, størrelse, tilbehør, etc.). Detaljerte instruksjoner for bruken står i bruksanvisningen. Bruker manual Bruksanvisning Brukerhåndbok Brukerveiledning Instruksjon

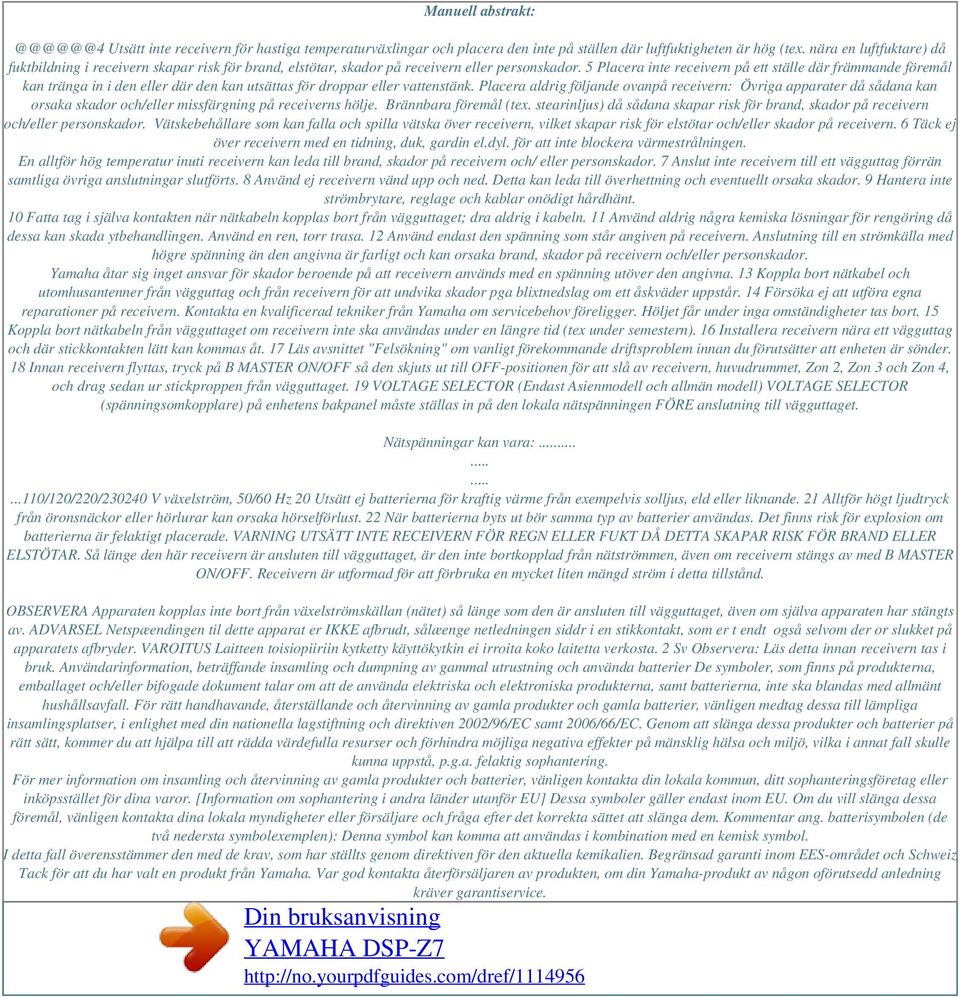

2 Manuell abstrakt: Utsätt inte receivern för hastiga temperaturväxlingar och placera den inte på ställen där luftfuktigheten är hög (tex. nära en luftfuktare) då fuktbildning i receivern skapar risk för brand, elstötar, skador på receivern eller personskador. 5 Placera inte receivern på ett ställe där främmande föremål kan tränga in i den eller där den kan utsättas för droppar eller vattenstänk. Placera aldrig följande ovanpå receivern: Övriga apparater då sådana kan orsaka skador och/eller missfärgning på receiverns hölje. Brännbara föremål (tex. stearinljus) då sådana skapar risk för brand, skador på receivern och/eller personskador. Vätskebehållare som kan falla och spilla vätska över receivern, vilket skapar risk för elstötar och/eller skador på receivern. 6 Täck ej över receivern med en tidning, duk, gardin el.dyl. för att inte blockera värmestrålningen. En alltför hög temperatur inuti receivern kan leda till brand, skador på receivern och/ eller personskador. 7 Anslut inte receivern till ett vägguttag förrän samtliga övriga anslutningar slutförts. 8 Använd ej receivern vänd upp och ned. Detta kan leda till överhettning och eventuellt orsaka skador. 9 Hantera inte strömbrytare, reglage och kablar onödigt hårdhänt. 10 Fatta tag i själva kontakten när nätkabeln kopplas bort från vägguttaget; dra aldrig i kabeln. 11 Använd aldrig några kemiska lösningar för rengöring då dessa kan skada ytbehandlingen. Använd en ren, torr trasa. 12 Använd endast den spänning som står angiven på receivern. Anslutning till en strömkälla med högre spänning än den angivna är farligt och kan orsaka brand, skador på receivern och/eller personskador. Yamaha åtar sig inget ansvar för skador beroende på att receivern används med en spänning utöver den angivna. 13 Koppla bort nätkabel och utomhusantenner från vägguttag och från receivern för att undvika skador pga blixtnedslag om ett åskväder uppstår. 14 Försöka ej att utföra egna reparationer på receivern. Kontakta en kvalificerad tekniker från Yamaha om servicebehov föreligger. Höljet får under inga omständigheter tas bort. 15 Koppla bort nätkabeln från vägguttaget om receivern inte ska användas under en längre tid (tex under semestern). 16 Installera receivern nära ett vägguttag och där stickkontakten lätt kan kommas åt. 17 Läs avsnittet "Felsökning" om vanligt förekommande driftsproblem innan du förutsätter att enheten är sönder. 18 Innan receivern flyttas, tryck på B MASTER ON/OFF så den skjuts ut till OFF-positionen för att slå av receivern, huvudrummet, Zon 2, Zon 3 och Zon 4, och drag sedan ur stickproppen från vägguttaget. 19 VOLTAGE SELECTOR (Endast Asienmodell och allmän modell) VOLTAGE SELECTOR (spänningsomkopplare) på enhetens bakpanel måste ställas in på den lokala nätspänningen FÖRE anslutning till vägguttaget. Nätspänningar kan vara:...110/120/220/ V växelström, 50/60 Hz 20 Utsätt ej batterierna för kraftig värme från exempelvis solljus, eld eller liknande. 21 Alltför högt ljudtryck från öronsnäckor eller hörlurar kan orsaka hörselförlust. 22 När batterierna byts ut bör samma typ av batterier användas. Det finns risk för explosion om batterierna är felaktigt placerade. VARNING UTSÄTT INTE RECEIVERN FÖR REGN ELLER FUKT DÅ DETTA SKAPAR RISK FÖR BRAND ELLER ELSTÖTAR. Så länge den här receivern är ansluten till vägguttaget, är den inte bortkopplad från nätströmmen, även om receivern stängs av med B MASTER ON/OFF. Receivern är utformad för att förbruka en mycket liten mängd ström i detta tillstånd. OBSERVERA Apparaten kopplas inte bort från växelströmskällan (nätet) så länge som den är ansluten till vägguttaget, även om själva apparaten har stängts av. ADVARSEL Netspæendingen til dette apparat er IKKE afbrudt, sålæenge netledningen siddr i en stikkontakt, som er t endt også selvom der or slukket på apparatets afbryder. VAROITUS Laitteen toisiopiiriin kytketty käyttökytkin ei irroita koko laitetta verkosta. 2 Sv Observera: Läs detta innan receivern tas i bruk. Användarinformation, beträffande insamling och dumpning av gammal utrustning och använda batterier De symboler, som finns på produkterna, emballaget och/eller bifogade dokument talar om att de använda elektriska och elektroniska produkterna, samt batterierna, inte ska blandas med allmänt hushållsavfall. För rätt handhavande, återställande och återvinning av gamla produkter och gamla batterier, vänligen medtag dessa till lämpliga insamlingsplatser, i enlighet med din nationella lagstiftning och direktiven 2002/96/EC samt 2006/66/EC. Genom att slänga dessa produkter och batterier på rätt sätt, kommer du att hjälpa till att rädda värdefulla resurser och förhindra möjliga negativa effekter på mänsklig hälsa och miljö, vilka i annat fall skulle kunna uppstå, p.g.a. felaktig sophantering. För mer information om insamling och återvinning av gamla produkter och batterier, vänligen kontakta din lokala kommun, ditt sophanteringsföretag eller inköpsstället för dina varor. [Information om sophantering i andra länder utanför EU] Dessa symboler gäller endast inom EU. Om du vill slänga dessa föremål, vänligen kontakta dina lokala myndigheter eller försäljare och fråga efter det korrekta sättet att slänga dem. Kommentar ang. batterisymbolen (de två nedersta symbolexemplen): Denna symbol kan komma att användas i kombination med en kemisk symbol. I detta fall överensstämmer den med de krav, som har ställts genom direktiven för den aktuella kemikalien. Begränsad garanti inom EES-området och Schweiz Tack för att du har valt en produkt från Yamaha. Var god kontakta återförsäljaren av produkten, om din Yamaha-produkt av någon oförutsedd anledning kräver garantiservice.

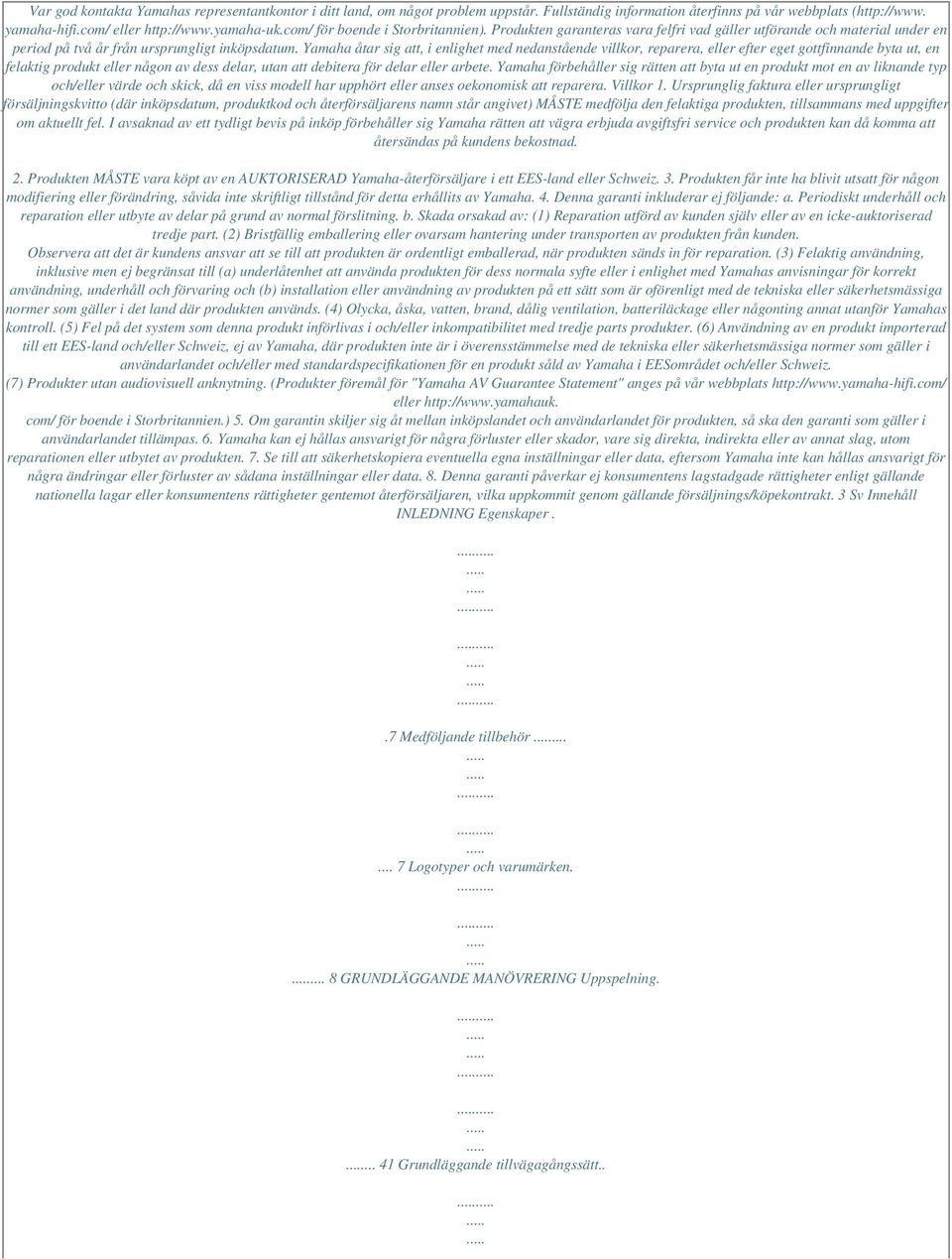

3 Var god kontakta Yamahas representantkontor i ditt land, om något problem uppstår. Fullständig information återfinns på vår webbplats ( yamaha-hifi.com/ eller för boende i Storbritannien). Produkten garanteras vara felfri vad gäller utförande och material under en period på två år från ursprungligt inköpsdatum. Yamaha åtar sig att, i enlighet med nedanstående villkor, reparera, eller efter eget gottfinnande byta ut, en felaktig produkt eller någon av dess delar, utan att debitera för delar eller arbete. Yamaha förbehåller sig rätten att byta ut en produkt mot en av liknande typ och/eller värde och skick, då en viss modell har upphört eller anses oekonomisk att reparera. Villkor 1. Ursprunglig faktura eller ursprungligt försäljningskvitto (där inköpsdatum, produktkod och återförsäljarens namn står angivet) MÅSTE medfölja den felaktiga produkten, tillsammans med uppgifter om aktuellt fel. I avsaknad av ett tydligt bevis på inköp förbehåller sig Yamaha rätten att vägra erbjuda avgiftsfri service och produkten kan då komma att återsändas på kundens bekostnad. 2. Produkten MÅSTE vara köpt av en AUKTORISERAD Yamaha-återförsäljare i ett EES-land eller Schweiz. 3. Produkten får inte ha blivit utsatt för någon modifiering eller förändring, såvida inte skriftligt tillstånd för detta erhållits av Yamaha. 4. Denna garanti inkluderar ej följande: a. Periodiskt underhåll och reparation eller utbyte av delar på grund av normal förslitning. b. Skada orsakad av: (1) Reparation utförd av kunden själv eller av en icke-auktoriserad tredje part. (2) Bristfällig emballering eller ovarsam hantering under transporten av produkten från kunden. Observera att det är kundens ansvar att se till att produkten är ordentligt emballerad, när produkten sänds in för reparation. (3) Felaktig användning, inklusive men ej begränsat till (a) underlåtenhet att använda produkten för dess normala syfte eller i enlighet med Yamahas anvisningar för korrekt användning, underhåll och förvaring och (b) installation eller användning av produkten på ett sätt som är oförenligt med de tekniska eller säkerhetsmässiga normer som gäller i det land där produkten används. (4) Olycka, åska, vatten, brand, dålig ventilation, batteriläckage eller någonting annat utanför Yamahas kontroll. (5) Fel på det system som denna produkt införlivas i och/eller inkompatibilitet med tredje parts produkter. (6) Användning av en produkt importerad till ett EES-land och/eller Schweiz, ej av Yamaha, där produkten inte är i överensstämmelse med de tekniska eller säkerhetsmässiga normer som gäller i användarlandet och/eller med standardspecifikationen för en produkt såld av Yamaha i EESområdet och/eller Schweiz. (7) Produkter utan audiovisuell anknytning. (Produkter föremål för "Yamaha AV Guarantee Statement" anges på vår webbplats eller com/ för boende i Storbritannien.) 5. Om garantin skiljer sig åt mellan inköpslandet och användarlandet för produkten, så ska den garanti som gäller i användarlandet tillämpas. 6. Yamaha kan ej hållas ansvarigt för några förluster eller skador, vare sig direkta, indirekta eller av annat slag, utom reparationen eller utbytet av produkten. 7. Se till att säkerhetskopiera eventuella egna inställningar eller data, eftersom Yamaha inte kan hållas ansvarigt för några ändringar eller förluster av sådana inställningar eller data. 8. Denna garanti påverkar ej konsumentens lagstadgade rättigheter enligt gällande nationella lagar eller konsumentens rättigheter gentemot återförsäljaren, vilka uppkommit genom gällande försäljnings/köpekontrakt. 3 Sv Innehåll INLEDNING Egenskaper..7 Medföljande tillbehör Logotyper och varumärken GRUNDLÄGGANDE MANÖVRERING Uppspelning Grundläggande tillvägagångssätt..

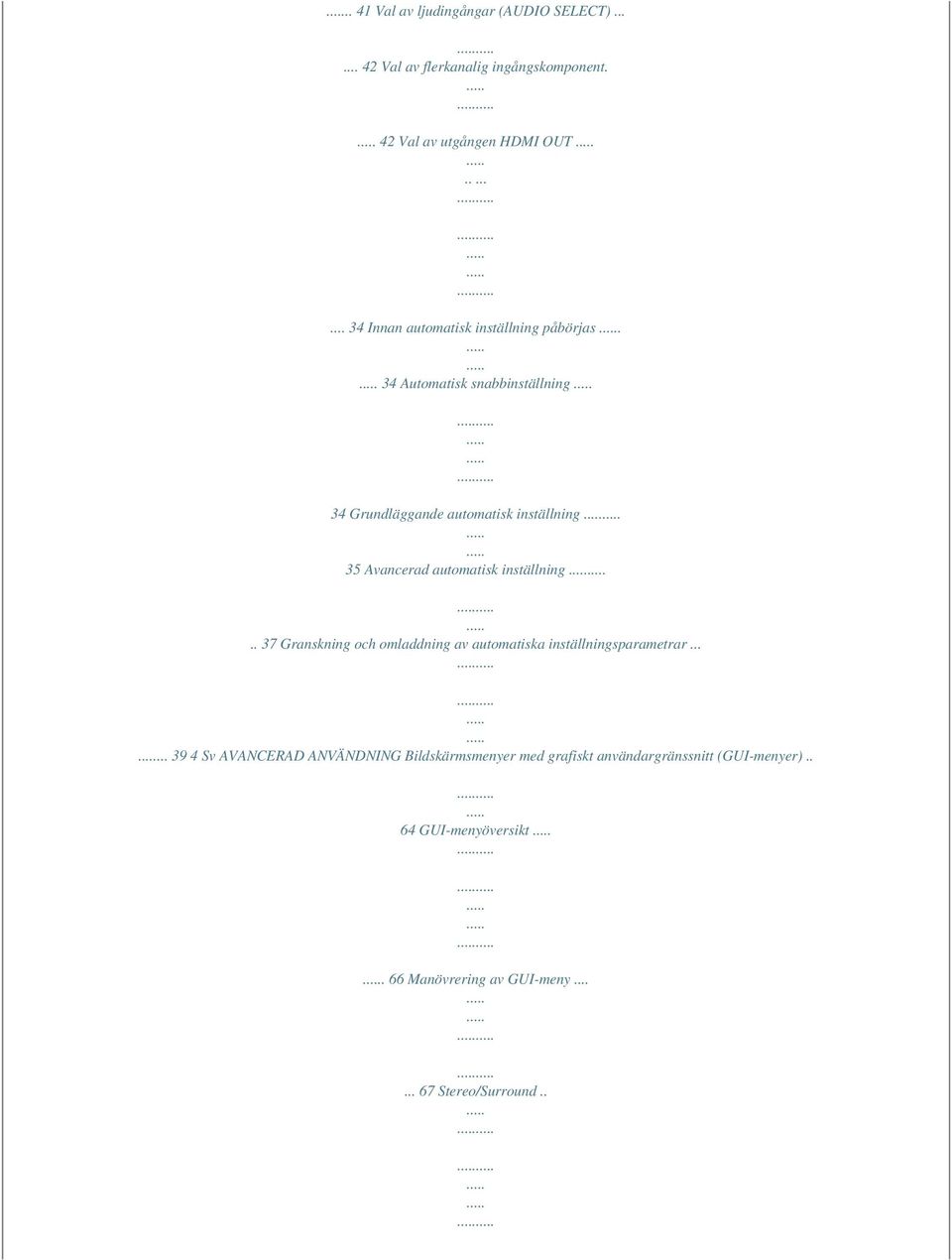

4 .. 41 Val av ljudingångar (AUDIO SELECT) Val av flerkanalig ingångskomponent. 42 Val av utgången HDMI OUT Innan automatisk inställning påbörjas. 34 Automatisk snabbinställning 34 Grundläggande automatisk inställning 35 Avancerad automatisk inställning.. 37 Granskning och omladdning av automatiska inställningsparametrar Sv AVANCERAD ANVÄNDNING Bildskärmsmenyer med grafiskt användargränssnitt (GUI-menyer).. 64 GUI-menyöversikt. 66 Manövrering av GUI-meny Stereo/Surround..

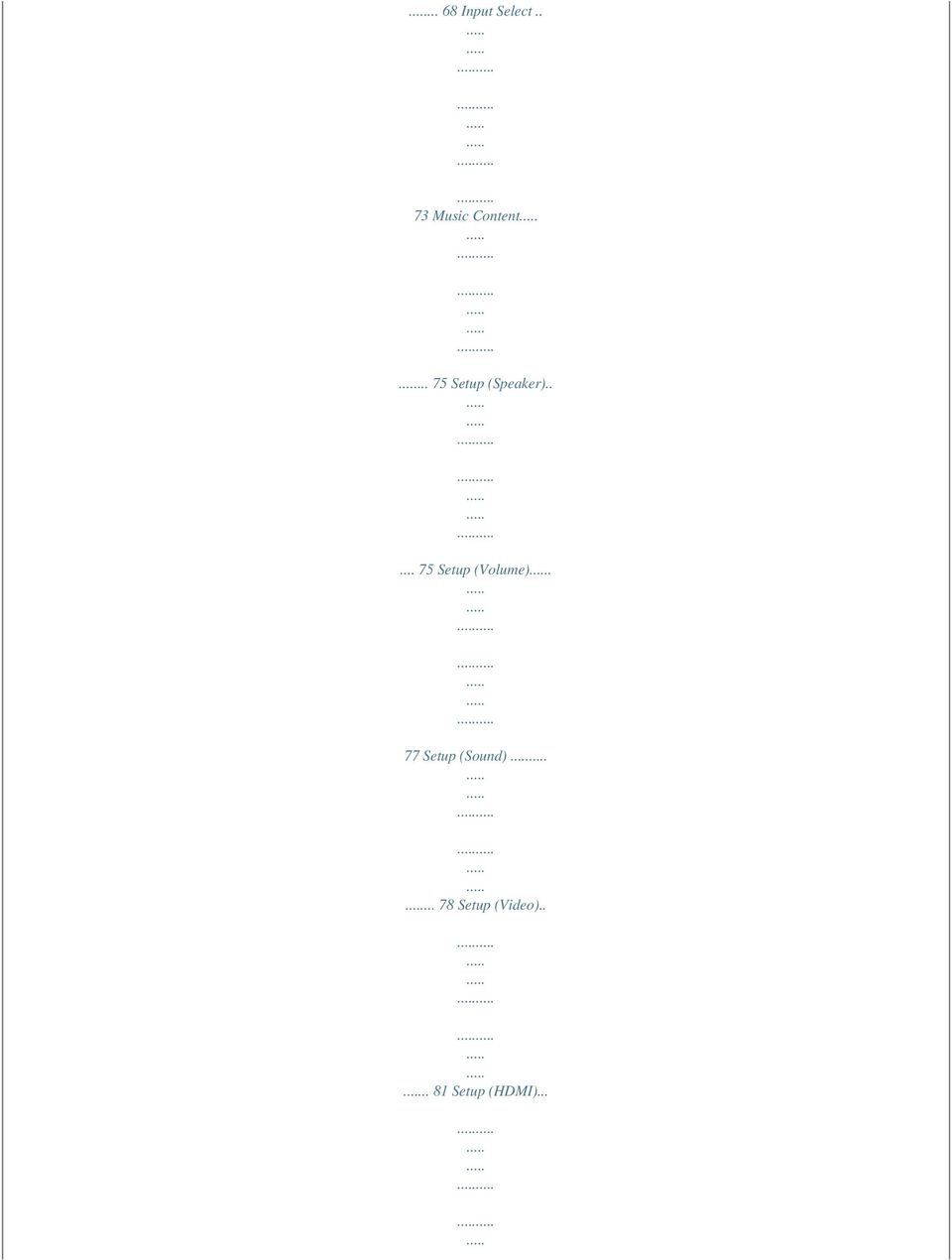

5 Input Select.. 73 Music Content Setup (Speaker) Setup (Volume). 77 Setup (Sound) Setup (Video) Setup (HDMI)...

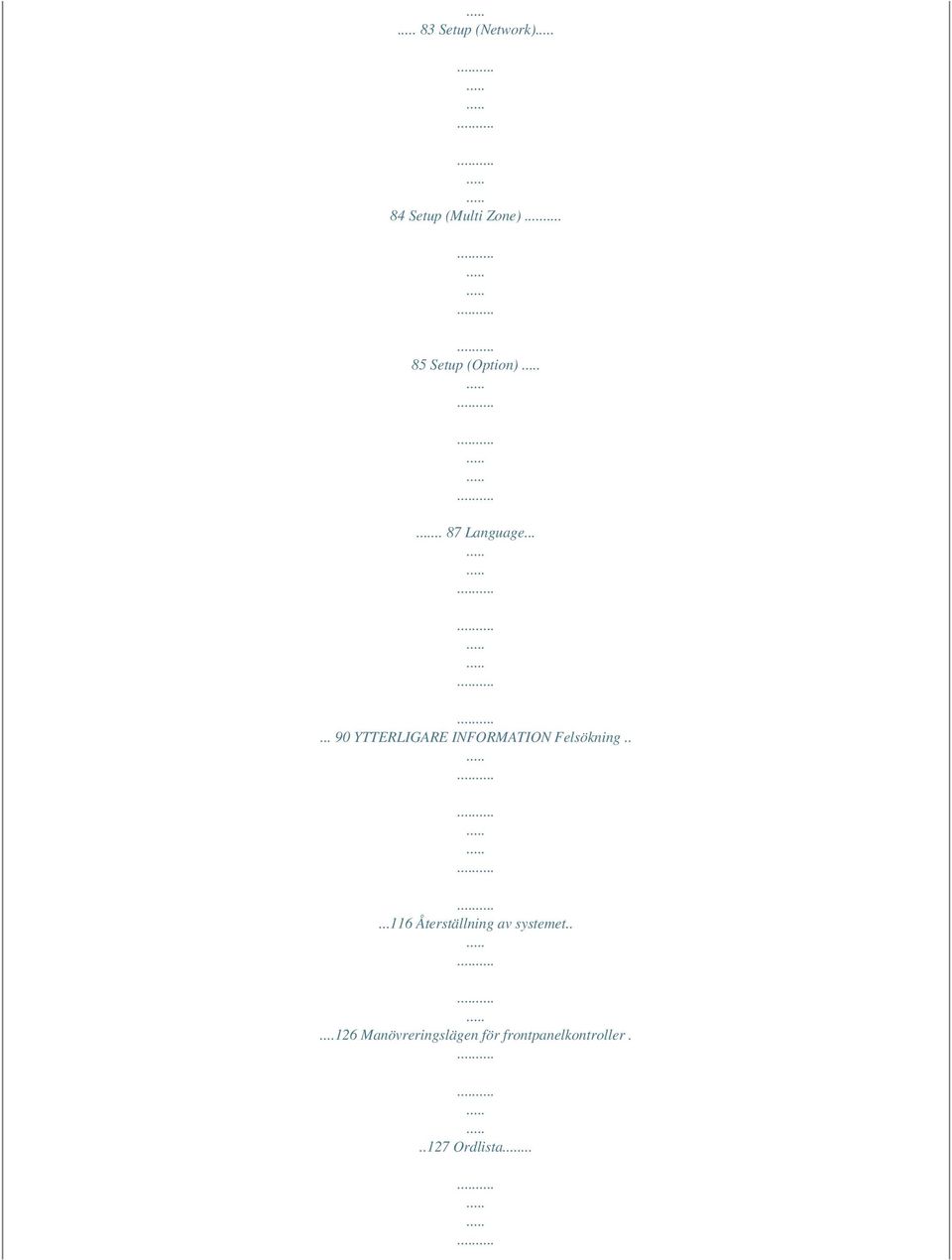

6 83 Setup (Network) 84 Setup (Multi Zone) 85 Setup (Option).. 87 Language YTTERLIGARE INFORMATION Felsökning Återställning av systemet Manövreringslägen för frontpanelkontroller Ordlista...

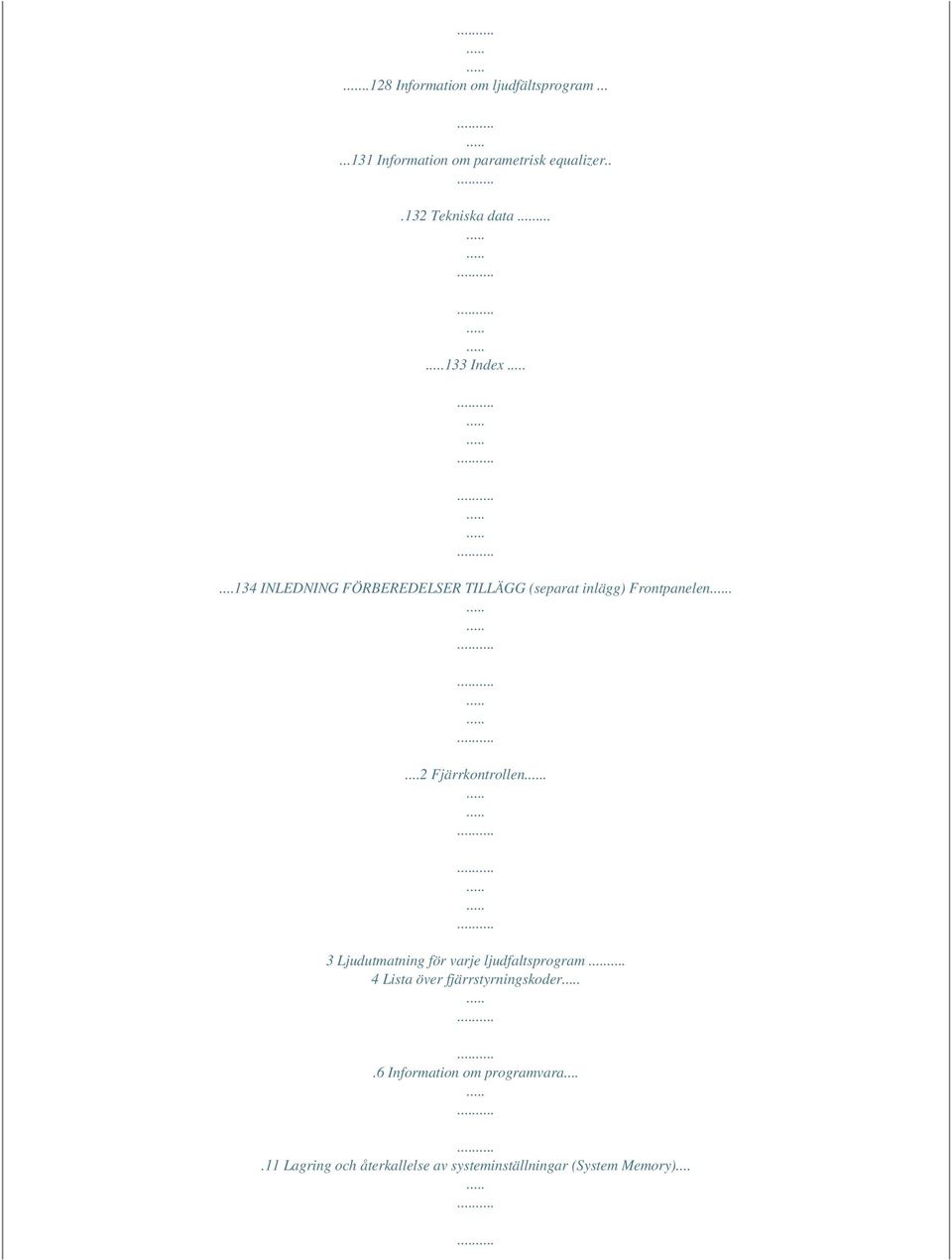

7 ..128 Information om ljudfältsprogram Information om parametrisk equalizer Tekniska data Index INLEDNING FÖRBEREDELSER TILLÄGG (separat inlägg) Frontpanelen....2 Fjärrkontrollen. 3 Ljudutmatning för varje ljudfaltsprogram 4 Lista över fjärrstyrningskoder.6 Information om programvara Lagring och återkallelse av systeminställningar (System Memory)...

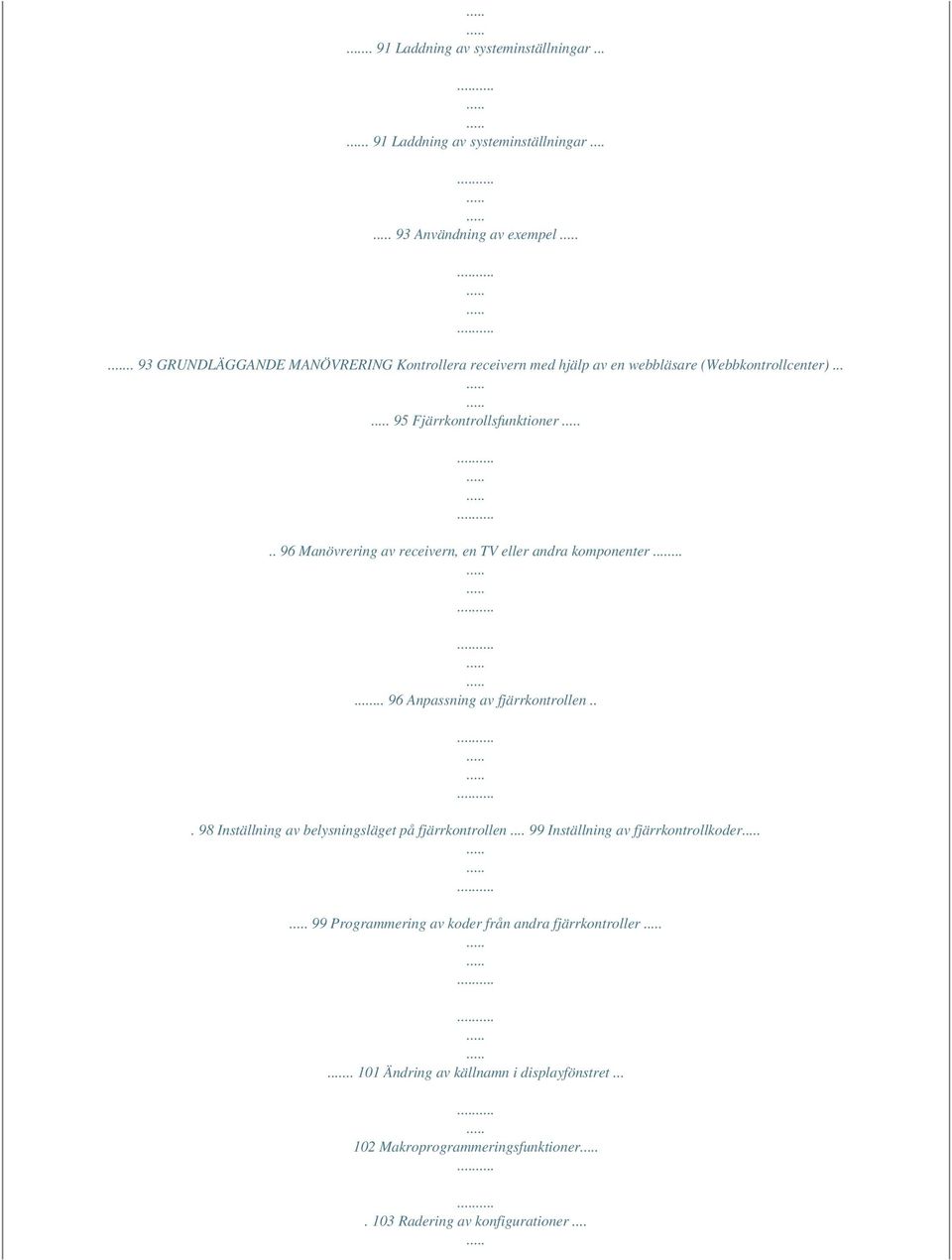

8 .. 91 Laddning av systeminställningar Laddning av systeminställningar Användning av exempel.. 93 GRUNDLÄGGANDE MANÖVRERING Kontrollera receivern med hjälp av en webbläsare (Webbkontrollcenter) Fjärrkontrollsfunktioner.. 96 Manövrering av receivern, en TV eller andra komponenter Anpassning av fjärrkontrollen Inställning av belysningsläget på fjärrkontrollen Inställning av fjärrkontrollkoder 99 Programmering av koder från andra fjärrkontroller Ändring av källnamn i displayfönstret Makroprogrammeringsfunktioner. 103 Radering av konfigurationer...

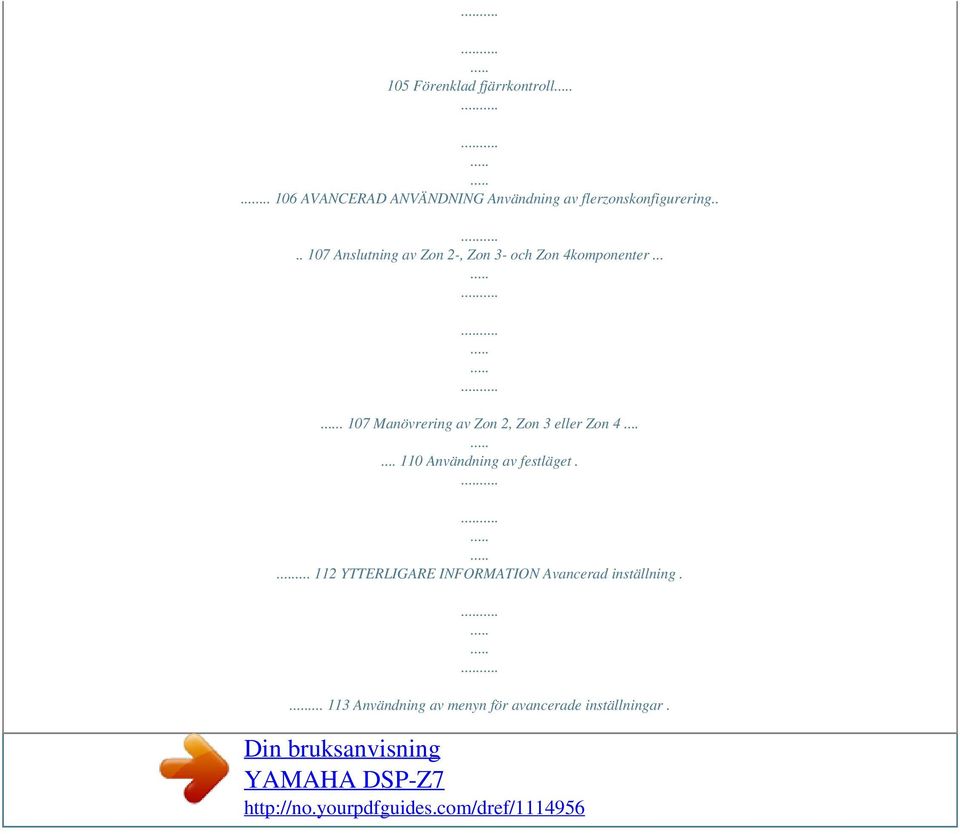

9 105 Förenklad fjärrkontroll AVANCERAD ANVÄNDNING Användning av flerzonskonfigurering Anslutning av Zon 2-, Zon 3- och Zon 4komponenter Manövrering av Zon 2, Zon 3 eller Zon Användning av festläget YTTERLIGARE INFORMATION Avancerad inställning Användning av menyn för avancerade inställningar.

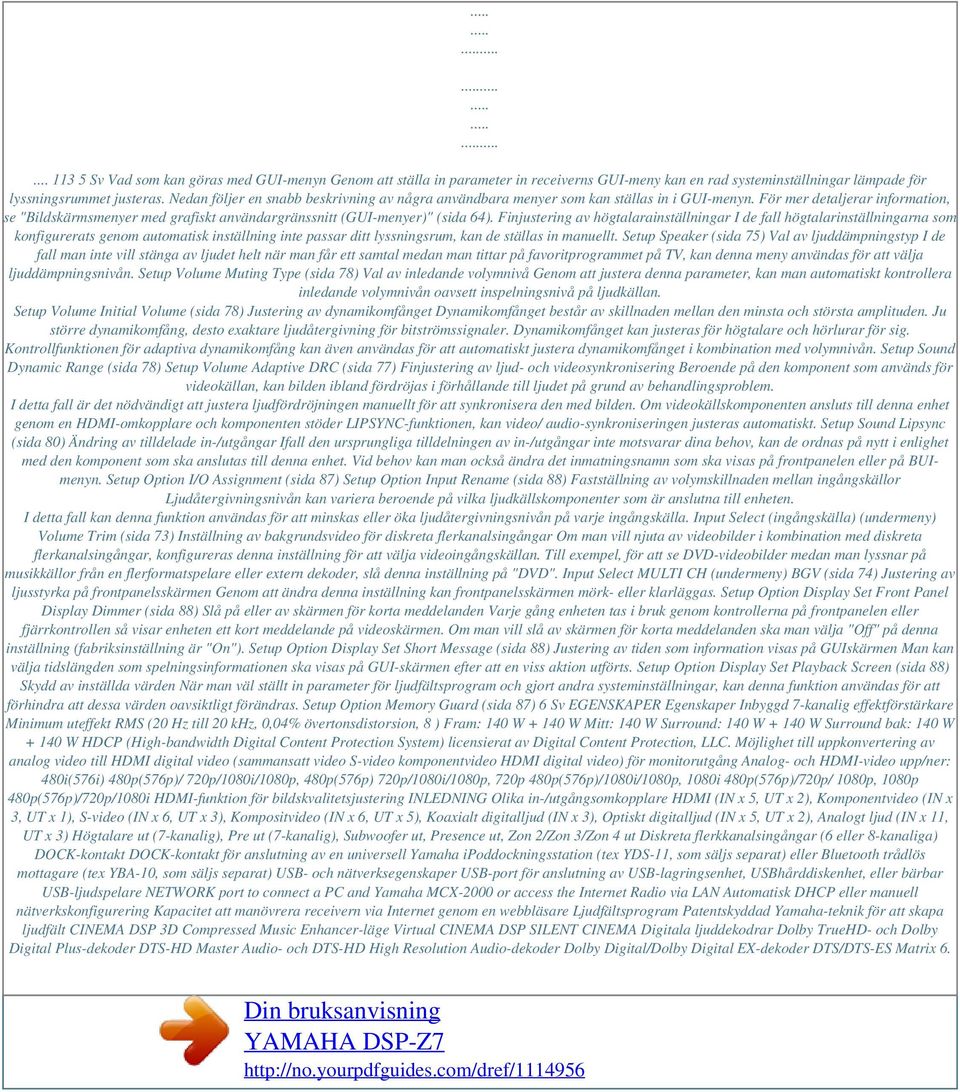

10 Sv Vad som kan göras med GUI-menyn Genom att ställa in parameter in receiverns GUI-meny kan en rad systeminställningar lämpade för lyssningsrummet justeras. Nedan följer en snabb beskrivning av några användbara menyer som kan ställas in i GUI-menyn. För mer detaljerar information, se "Bildskärmsmenyer med grafiskt användargränssnitt (GUI-menyer)" (sida 64). Finjustering av högtalarainställningar I de fall högtalarinställningarna som konfigurerats genom automatisk inställning inte passar ditt lyssningsrum, kan de ställas in manuellt. Setup Speaker (sida 75) Val av ljuddämpningstyp I de fall man inte vill stänga av ljudet helt när man får ett samtal medan man tittar på favoritprogrammet på TV, kan denna meny användas för att välja ljuddämpningsnivån. Setup Volume Muting Type (sida 78) Val av inledande volymnivå Genom att justera denna parameter, kan man automatiskt kontrollera inledande volymnivån oavsett inspelningsnivå på ljudkällan. Setup Volume Initial Volume (sida 78) Justering av dynamikomfånget Dynamikomfånget består av skillnaden mellan den minsta och största amplituden. Ju större dynamikomfång, desto exaktare ljudåtergivning för bitströmssignaler. Dynamikomfånget kan justeras för högtalare och hörlurar för sig. Kontrollfunktionen för adaptiva dynamikomfång kan även användas för att automatiskt justera dynamikomfånget i kombination med volymnivån. Setup Sound Dynamic Range (sida 78) Setup Volume Adaptive DRC (sida 77) Finjustering av ljud- och videosynkronisering Beroende på den komponent som används för videokällan, kan bilden ibland fördröjas i förhållande till ljudet på grund av behandlingsproblem. I detta fall är det nödvändigt att justera ljudfördröjningen manuellt för att synkronisera den med bilden. Om videokällskomponenten ansluts till denna enhet genom en HDMI-omkopplare och komponenten stöder LIPSYNC-funktionen, kan video/ audio-synkroniseringen justeras automatiskt. Setup Sound Lipsync (sida 80) Ändring av tilldelade in-/utgångar Ifall den ursprungliga tilldelningen av in-/utgångar inte motsvarar dina behov, kan de ordnas på nytt i enlighet med den komponent som ska anslutas till denna enhet. Vid behov kan man också ändra det inmatningsnamn som ska visas på frontpanelen eller på BUImenyn. Setup Option I/O Assignment (sida 87) Setup Option Input Rename (sida 88) Fastställning av volymskillnaden mellan ingångskällor Ljudåtergivningsnivån kan variera beroende på vilka ljudkällskomponenter som är anslutna till enheten. I detta fall kan denna funktion användas för att minskas eller öka ljudåtergivningsnivån på varje ingångskälla. Input Select (ingångskälla) (undermeny) Volume Trim (sida 73) Inställning av bakgrundsvideo för diskreta flerkanalsingångar Om man vill njuta av videobilder i kombination med diskreta flerkanalsingångar, konfigureras denna inställning för att välja videoingångskällan. Till exempel, för att se DVD-videobilder medan man lyssnar på musikkällor från en flerformatspelare eller extern dekoder, slå denna inställning på "DVD". Input Select MULTI CH (undermeny) BGV (sida 74) Justering av ljusstyrka på frontpanelsskärmen Genom att ändra denna inställning kan frontpanelsskärmen mörk- eller klarläggas. Setup Option Display Set Front Panel Display Dimmer (sida 88) Slå på eller av skärmen för korta meddelanden Varje gång enheten tas i bruk genom kontrollerna på frontpanelen eller fjärrkontrollen så visar enheten ett kort meddelande på videoskärmen. Om man vill slå av skärmen för korta meddelanden ska man välja "Off" på denna inställning (fabriksinställning är "On"). Setup Option Display Set Short Message (sida 88) Justering av tiden som information visas på GUIskärmen Man kan välja tidslängden som spelningsinformationen ska visas på GUI-skärmen efter att en viss aktion utförts. Setup Option Display Set Playback Screen (sida 88) Skydd av inställda värden När man väl ställt in parameter för ljudfältsprogram och gjort andra systeminställningar, kan denna funktion användas för att förhindra att dessa värden oavsiktligt förändras. Setup Option Memory Guard (sida 87) 6 Sv EGENSKAPER Egenskaper Inbyggd 7-kanalig effektförstärkare Minimum uteffekt RMS (20 Hz till 20 khz, 0,04% övertonsdistorsion, 8 ) Fram: 140 W W Mitt: 140 W Surround: 140 W W Surround bak: 140 W W HDCP (High-bandwidth Digital Content Protection System) licensierat av Digital Content Protection, LLC. Möjlighet till uppkonvertering av analog video till HDMI digital video (sammansatt video S-video komponentvideo HDMI digital video) för monitorutgång Analog- och HDMI-video upp/ner: 480i(576i) 480p(576p)/ 720p/1080i/1080p, 480p(576p) 720p/1080i/1080p, 720p 480p(576p)/1080i/1080p, 1080i 480p(576p)/720p/ 1080p, 1080p 480p(576p)/720p/1080i HDMI-funktion för bildskvalitetsjustering INLEDNING Olika in-/utgångsomkopplare HDMI (IN x 5, UT x 2), Komponentvideo (IN x 3, UT x 1), S-video (IN x 6, UT x 3), Kompositvideo (IN x 6, UT x 5), Koaxialt digitalljud (IN x 3), Optiskt digitalljud (IN x 5, UT x 2), Analogt ljud (IN x 11, UT x 3) Högtalare ut (7-kanalig), Pre ut (7-kanalig), Subwoofer ut, Presence ut, Zon 2/Zon 3/Zon 4 ut Diskreta flerkkanalsingångar (6 eller 8-kanaliga) DOCK-kontakt DOCK-kontakt för anslutning av en universell Yamaha ipoddockningsstation (tex YDS-11, som säljs separat) eller Bluetooth trådlös mottagare (tex YBA-10, som säljs separat) USB- och nätverksegenskaper USB-port för anslutning av USB-lagringsenhet, USBhårddiskenhet, eller bärbar USB-ljudspelare NETWORK port to connect a PC and Yamaha MCX-2000 or access the Internet Radio via LAN Automatisk DHCP eller manuell nätverkskonfigurering Kapacitet att manövrera receivern via Internet genom en webbläsare Ljudfältsprogram Patentskyddad Yamaha-teknik för att skapa ljudfält CINEMA DSP 3D Compressed Music Enhancer-läge Virtual CINEMA DSP SILENT CINEMA Digitala ljuddekodrar Dolby TrueHD- och Dolby Digital Plus-dekoder DTS-HD Master Audio- och DTS-HD High Resolution Audio-dekoder Dolby Digital/Dolby Digital EX-dekoder DTS/DTS-ES Matrix 6.

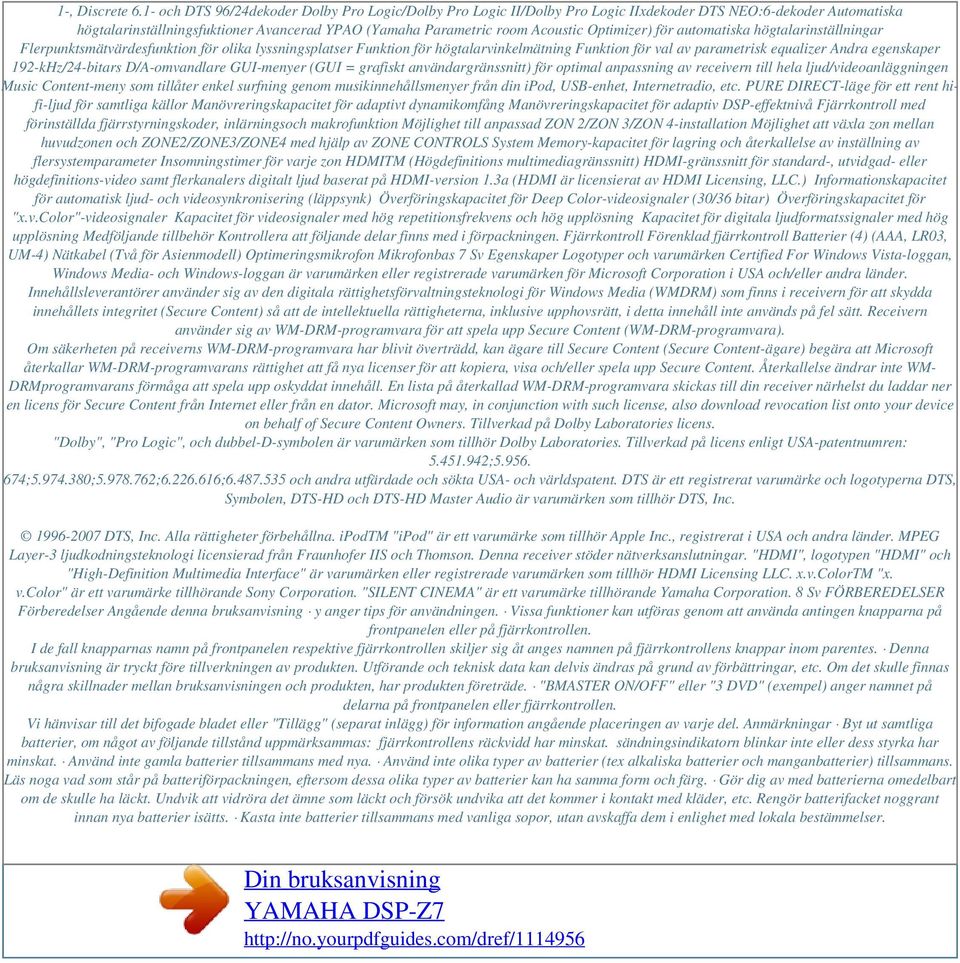

11 1-, Discrete 6.1- och DTS 96/24dekoder Dolby Pro Logic/Dolby Pro Logic II/Dolby Pro Logic IIxdekoder DTS NEO:6-dekoder Automatiska högtalarinställningsfuktioner Avancerad YPAO (Yamaha Parametric room Acoustic Optimizer) för automatiska högtalarinställningar Flerpunktsmätvärdesfunktion för olika lyssningsplatser Funktion för högtalarvinkelmätning Funktion för val av parametrisk equalizer Andra egenskaper 192-kHz/24-bitars D/A-omvandlare GUI-menyer (GUI = grafiskt användargränssnitt) för optimal anpassning av receivern till hela ljud/videoanläggningen Music Content-meny som tillåter enkel surfning genom musikinnehållsmenyer från din ipod, USB-enhet, Internetradio, etc. PURE DIRECT-läge för ett rent hifi-ljud för samtliga källor Manövreringskapacitet för adaptivt dynamikomfång Manövreringskapacitet för adaptiv DSP-effektnivå Fjärrkontroll med förinställda fjärrstyrningskoder, inlärningsoch makrofunktion Möjlighet till anpassad ZON 2/ZON 3/ZON 4-installation Möjlighet att växla zon mellan huvudzonen och ZONE2/ZONE3/ZONE4 med hjälp av ZONE CONTROLS System Memory-kapacitet för lagring och återkallelse av inställning av flersystemparameter Insomningstimer för varje zon HDMITM (Högdefinitions multimediagränssnitt) HDMI-gränssnitt för standard-, utvidgad- eller högdefinitions-video samt flerkanalers digitalt ljud baserat på HDMI-version 1.3a (HDMI är licensierat av HDMI Licensing, LLC.) Informationskapacitet för automatisk ljud- och videosynkronisering (läppsynk) Överföringskapacitet för Deep Color-videosignaler (30/36 bitar) Överföringskapacitet för "x.v.color"-videosignaler Kapacitet för videosignaler med hög repetitionsfrekvens och hög upplösning Kapacitet för digitala ljudformatssignaler med hög upplösning Medföljande tillbehör Kontrollera att följande delar finns med i förpackningen. Fjärrkontroll Förenklad fjärrkontroll Batterier (4) (AAA, LR03, UM-4) Nätkabel (Två för Asienmodell) Optimeringsmikrofon Mikrofonbas 7 Sv Egenskaper Logotyper och varumärken Certified For Windows Vista-loggan, Windows Media- och Windows-loggan är varumärken eller registrerade varumärken för Microsoft Corporation i USA och/eller andra länder. Innehållsleverantörer använder sig av den digitala rättighetsförvaltningsteknologi för Windows Media (WMDRM) som finns i receivern för att skydda innehållets integritet (Secure Content) så att de intellektuella rättigheterna, inklusive upphovsrätt, i detta innehåll inte används på fel sätt. Receivern använder sig av WM-DRM-programvara för att spela upp Secure Content (WM-DRM-programvara). Om säkerheten på receiverns WM-DRM-programvara har blivit överträdd, kan ägare till Secure Content (Secure Content-ägare) begära att Microsoft återkallar WM-DRM-programvarans rättighet att få nya licenser för att kopiera, visa och/eller spela upp Secure Content. Återkallelse ändrar inte WM- DRMprogramvarans förmåga att spela upp oskyddat innehåll. En lista på återkallad WM-DRM-programvara skickas till din receiver närhelst du laddar ner en licens för Secure Content från Internet eller från en dator. Microsoft may, in conjunction with such license, also download revocation list onto your device on behalf of Secure Content Owners. Tillverkad på Dolby Laboratories licens. "Dolby", "Pro Logic", och dubbel-d-symbolen är varumärken som tillhör Dolby Laboratories. Tillverkad på licens enligt USA-patentnumren: ; ; ; ; ; och andra utfärdade och sökta USA- och världspatent. DTS är ett registrerat varumärke och logotyperna DTS, Symbolen, DTS-HD och DTS-HD Master Audio är varumärken som tillhör DTS, Inc DTS, Inc. Alla rättigheter förbehållna. ipodtm "ipod" är ett varumärke som tillhör Apple Inc., registrerat i USA och andra länder. MPEG Layer-3 ljudkodningsteknologi licensierad från Fraunhofer IIS och Thomson. Denna receiver stöder nätverksanslutningar. "HDMI", logotypen "HDMI" och "High-Definition Multimedia Interface" är varumärken eller registrerade varumärken som tillhör HDMI Licensing LLC. x.v.colortm "x. v.color" är ett varumärke tillhörande Sony Corporation. "SILENT CINEMA" är ett varumärke tillhörande Yamaha Corporation. 8 Sv FÖRBEREDELSER Förberedelser Angående denna bruksanvisning y anger tips för användningen. Vissa funktioner kan utföras genom att använda antingen knapparna på frontpanelen eller på fjärrkontrollen. I de fall knapparnas namn på frontpanelen respektive fjärrkontrollen skiljer sig åt anges namnen på fjärrkontrollens knappar inom parentes. Denna bruksanvisning är tryckt före tillverkningen av produkten. Utförande och teknisk data kan delvis ändras på grund av förbättringar, etc. Om det skulle finnas några skillnader mellan bruksanvisningen och produkten, har produkten företräde. "BMASTER ON/OFF" eller "3 DVD" (exempel) anger namnet på delarna på frontpanelen eller fjärrkontrollen. Vi hänvisar till det bifogade bladet eller "Tillägg" (separat inlägg) för information angående placeringen av varje del. Anmärkningar Byt ut samtliga batterier, om något av följande tillstånd uppmärksammas: fjärrkontrollens räckvidd har minskat. sändningsindikatorn blinkar inte eller dess styrka har minskat. Använd inte gamla batterier tillsammans med nya. Använd inte olika typer av batterier (tex alkaliska batterier och manganbatterier) tillsammans. Läs noga vad som står på batteriförpackningen, eftersom dessa olika typer av batterier kan ha samma form och färg. Gör dig av med batterierna omedelbart om de skulle ha läckt. Undvik att vidröra det ämne som läckt och försök undvika att det kommer i kontakt med kläder, etc. Rengör batterifacket noggrant innan nya batterier isätts. Kasta inte batterier tillsammans med vanliga sopor, utan avskaffa dem i enlighet med lokala bestämmelser.

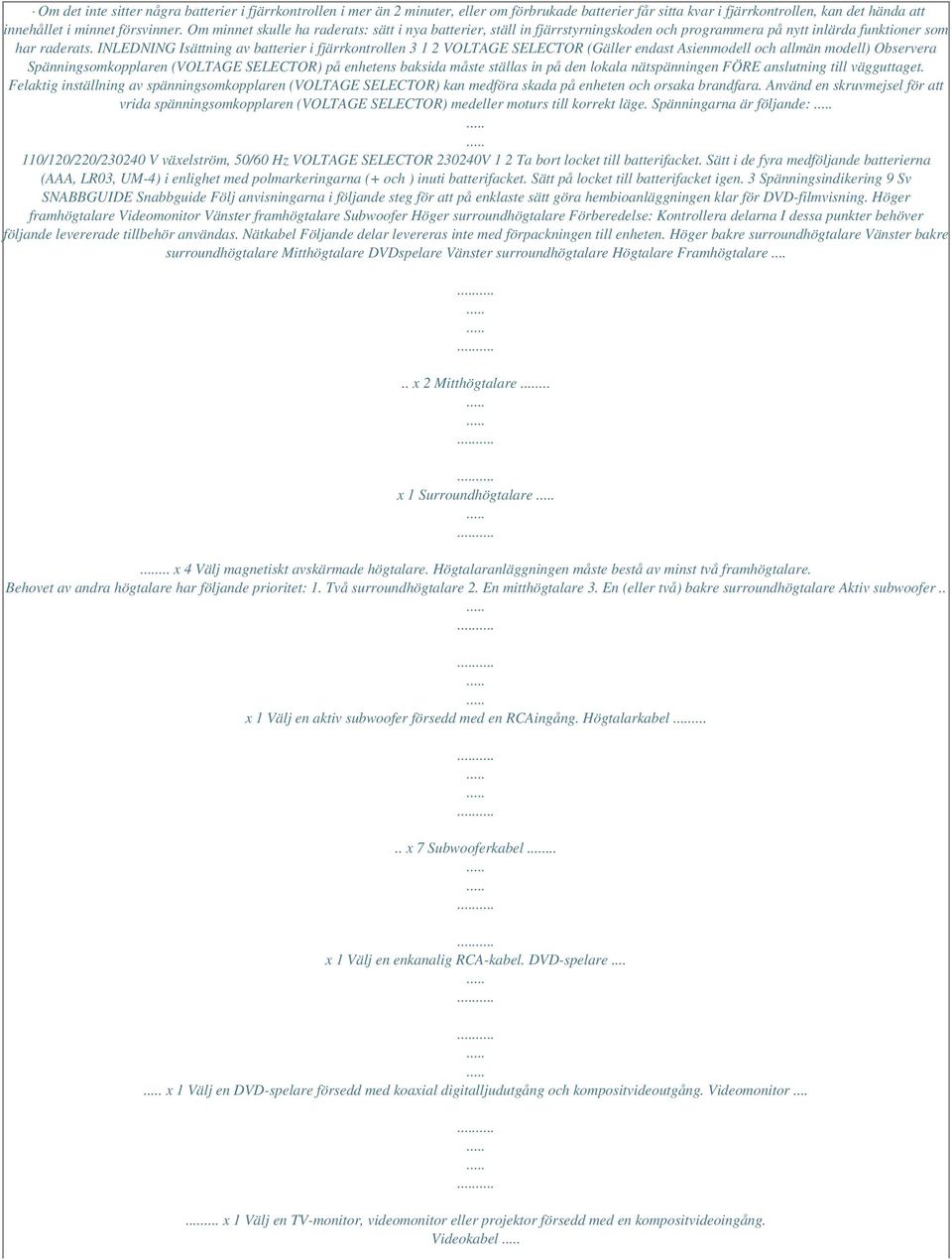

12 Om det inte sitter några batterier i fjärrkontrollen i mer än 2 minuter, eller om förbrukade batterier får sitta kvar i fjärrkontrollen, kan det hända att innehållet i minnet försvinner. Om minnet skulle ha raderats: sätt i nya batterier, ställ in fjärrstyrningskoden och programmera på nytt inlärda funktioner som har raderats. INLEDNING Isättning av batterier i fjärrkontrollen VOLTAGE SELECTOR (Gäller endast Asienmodell och allmän modell) Observera Spänningsomkopplaren (VOLTAGE SELECTOR) på enhetens baksida måste ställas in på den lokala nätspänningen FÖRE anslutning till vägguttaget. Felaktig inställning av spänningsomkopplaren (VOLTAGE SELECTOR) kan medföra skada på enheten och orsaka brandfara. Använd en skruvmejsel för att vrida spänningsomkopplaren (VOLTAGE SELECTOR) medeller moturs till korrekt läge. Spänningarna är följande: 110/120/220/ V växelström, 50/60 Hz VOLTAGE SELECTOR V 1 2 Ta bort locket till batterifacket. Sätt i de fyra medföljande batterierna (AAA, LR03, UM-4) i enlighet med polmarkeringarna (+ och ) inuti batterifacket. Sätt på locket till batterifacket igen. 3 Spänningsindikering 9 Sv SNABBGUIDE Snabbguide Följ anvisningarna i följande steg för att på enklaste sätt göra hembioanläggningen klar för DVD-filmvisning. Höger framhögtalare Videomonitor Vänster framhögtalare Subwoofer Höger surroundhögtalare Förberedelse: Kontrollera delarna I dessa punkter behöver följande levererade tillbehör användas. Nätkabel Följande delar levereras inte med förpackningen till enheten. Höger bakre surroundhögtalare Vänster bakre surroundhögtalare Mitthögtalare DVDspelare Vänster surroundhögtalare Högtalare Framhögtalare..... x 2 Mitthögtalare... x 1 Surroundhögtalare... x 4 Välj magnetiskt avskärmade högtalare. Högtalaranläggningen måste bestå av minst två framhögtalare. Behovet av andra högtalare har följande prioritet: 1. Två surroundhögtalare 2. En mitthögtalare 3. En (eller två) bakre surroundhögtalare Aktiv subwoofer.. x 1 Välj en aktiv subwoofer försedd med en RCAingång. Högtalarkabel..... x 7 Subwooferkabel... x 1 Välj en enkanalig RCA-kabel. DVD-spelare... x 1 Välj en DVD-spelare försedd med koaxial digitalljudutgång och kompositvideoutgång. Videomonitor x 1 Välj en TV-monitor, videomonitor eller projektor försedd med en kompositvideoingång. Videokabel

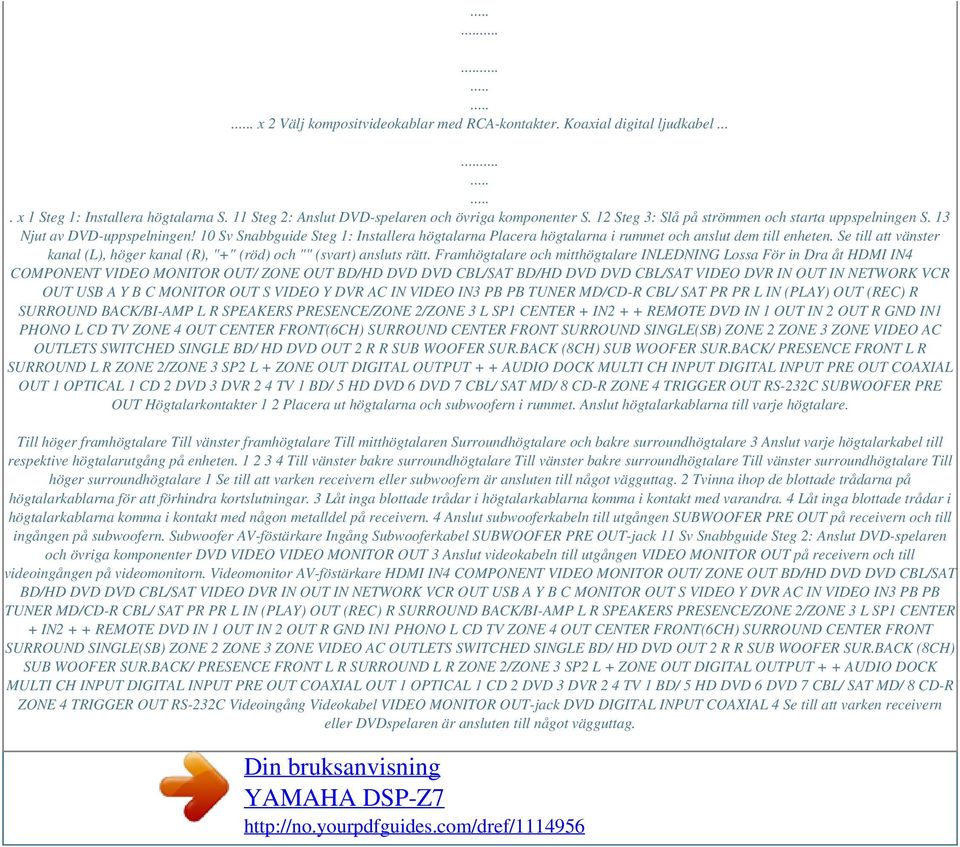

13 . x 2 Välj kompositvideokablar med RCA-kontakter. Koaxial digital ljudkabel.... x 1 Steg 1: Installera högtalarna S. 11 Steg 2: Anslut DVD-spelaren och övriga komponenter S. 12 Steg 3: Slå på strömmen och starta uppspelningen S. 13 Njut av DVD-uppspelningen! 10 Sv Snabbguide Steg 1: Installera högtalarna Placera högtalarna i rummet och anslut dem till enheten. Se till att vänster kanal (L), höger kanal (R), "+" (röd) och "" (svart) ansluts rätt. Framhögtalare och mitthögtalare INLEDNING Lossa För in Dra åt HDMI IN4 COMPONENT VIDEO MONITOR OUT/ ZONE OUT BD/HD DVD DVD CBL/SAT BD/HD DVD DVD CBL/SAT VIDEO DVR IN OUT IN NETWORK VCR OUT USB A Y B C MONITOR OUT S VIDEO Y DVR AC IN VIDEO IN3 PB PB TUNER MD/CD-R CBL/ SAT PR PR L IN (PLAY) OUT (REC) R SURROUND BACK/BI-AMP L R SPEAKERS PRESENCE/ZONE 2/ZONE 3 L SP1 CENTER + IN2 + + REMOTE DVD IN 1 OUT IN 2 OUT R GND IN1 PHONO L CD TV ZONE 4 OUT CENTER FRONT(6CH) SURROUND CENTER FRONT SURROUND SINGLE(SB) ZONE 2 ZONE 3 ZONE VIDEO AC OUTLETS SWITCHED SINGLE BD/ HD DVD OUT 2 R R SUB WOOFER SUR.BACK (8CH) SUB WOOFER SUR.BACK/ PRESENCE FRONT L R SURROUND L R ZONE 2/ZONE 3 SP2 L + ZONE OUT DIGITAL OUTPUT + + AUDIO DOCK MULTI CH INPUT DIGITAL INPUT PRE OUT COAXIAL OUT 1 OPTICAL 1 CD 2 DVD 3 DVR 2 4 TV 1 BD/ 5 HD DVD 6 DVD 7 CBL/ SAT MD/ 8 CD-R ZONE 4 TRIGGER OUT RS-232C SUBWOOFER PRE OUT Högtalarkontakter 1 2 Placera ut högtalarna och subwoofern i rummet. Anslut högtalarkablarna till varje högtalare. Till höger framhögtalare Till vänster framhögtalare Till mitthögtalaren Surroundhögtalare och bakre surroundhögtalare 3 Anslut varje högtalarkabel till respektive högtalarutgång på enheten Till vänster bakre surroundhögtalare Till vänster bakre surroundhögtalare Till vänster surroundhögtalare Till höger surroundhögtalare 1 Se till att varken receivern eller subwoofern är ansluten till något vägguttag. 2 Tvinna ihop de blottade trådarna på högtalarkablarna för att förhindra kortslutningar. 3 Låt inga blottade trådar i högtalarkablarna komma i kontakt med varandra. 4 Låt inga blottade trådar i högtalarkablarna komma i kontakt med någon metalldel på receivern. 4 Anslut subwooferkabeln till utgången SUBWOOFER PRE OUT på receivern och till ingången på subwoofern. Subwoofer AV-föstärkare Ingång Subwooferkabel SUBWOOFER PRE OUT-jack 11 Sv Snabbguide Steg 2: Anslut DVD-spelaren och övriga komponenter DVD VIDEO VIDEO MONITOR OUT 3 Anslut videokabeln till utgången VIDEO MONITOR OUT på receivern och till videoingången på videomonitorn. Videomonitor AV-föstärkare HDMI IN4 COMPONENT VIDEO MONITOR OUT/ ZONE OUT BD/HD DVD DVD CBL/SAT BD/HD DVD DVD CBL/SAT VIDEO DVR IN OUT IN NETWORK VCR OUT USB A Y B C MONITOR OUT S VIDEO Y DVR AC IN VIDEO IN3 PB PB TUNER MD/CD-R CBL/ SAT PR PR L IN (PLAY) OUT (REC) R SURROUND BACK/BI-AMP L R SPEAKERS PRESENCE/ZONE 2/ZONE 3 L SP1 CENTER + IN2 + + REMOTE DVD IN 1 OUT IN 2 OUT R GND IN1 PHONO L CD TV ZONE 4 OUT CENTER FRONT(6CH) SURROUND CENTER FRONT SURROUND SINGLE(SB) ZONE 2 ZONE 3 ZONE VIDEO AC OUTLETS SWITCHED SINGLE BD/ HD DVD OUT 2 R R SUB WOOFER SUR.BACK (8CH) SUB WOOFER SUR.BACK/ PRESENCE FRONT L R SURROUND L R ZONE 2/ZONE 3 SP2 L + ZONE OUT DIGITAL OUTPUT + + AUDIO DOCK MULTI CH INPUT DIGITAL INPUT PRE OUT COAXIAL OUT 1 OPTICAL 1 CD 2 DVD 3 DVR 2 4 TV 1 BD/ 5 HD DVD 6 DVD 7 CBL/ SAT MD/ 8 CD-R ZONE 4 TRIGGER OUT RS-232C Videoingång Videokabel VIDEO MONITOR OUT-jack DVD DIGITAL INPUT COAXIAL 4 Se till att varken receivern eller DVDspelaren är ansluten till något vägguttag.

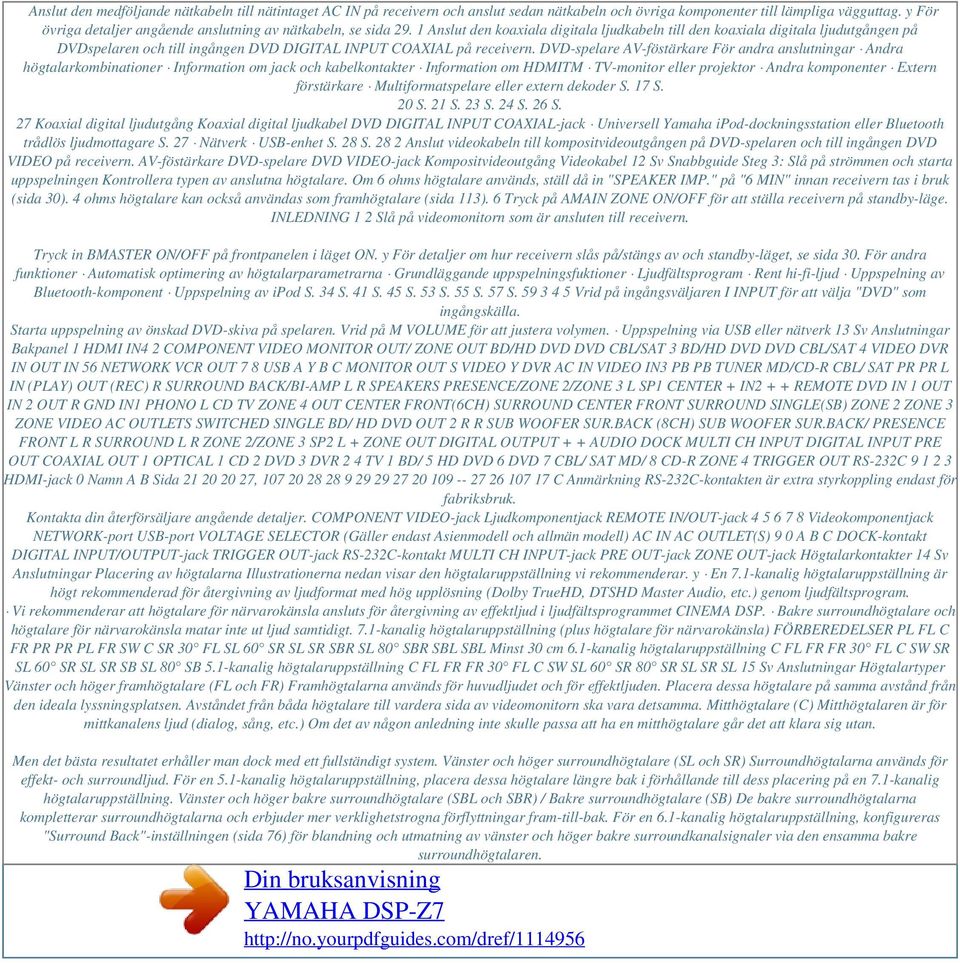

14 Anslut den medföljande nätkabeln till nätintaget AC IN på receivern och anslut sedan nätkabeln och övriga komponenter till lämpliga vägguttag. y För övriga detaljer angående anslutning av nätkabeln, se sida Anslut den koaxiala digitala ljudkabeln till den koaxiala digitala ljudutgången på DVDspelaren och till ingången DVD DIGITAL INPUT COAXIAL på receivern. DVD-spelare AV-föstärkare För andra anslutningar Andra högtalarkombinationer Information om jack och kabelkontakter Information om HDMITM TV-monitor eller projektor Andra komponenter Extern förstärkare Multiformatspelare eller extern dekoder S. 17 S. 20 S. 21 S. 23 S. 24 S. 26 S. 27 Koaxial digital ljudutgång Koaxial digital ljudkabel DVD DIGITAL INPUT COAXIAL-jack Universell Yamaha ipod-dockningsstation eller Bluetooth trådlös ljudmottagare S. 27 Nätverk USB-enhet S. 28 S Anslut videokabeln till kompositvideoutgången på DVD-spelaren och till ingången DVD VIDEO på receivern. AV-föstärkare DVD-spelare DVD VIDEO-jack Kompositvideoutgång Videokabel 12 Sv Snabbguide Steg 3: Slå på strömmen och starta uppspelningen Kontrollera typen av anslutna högtalare. Om 6 ohms högtalare används, ställ då in "SPEAKER IMP." på "6 MIN" innan receivern tas i bruk (sida 30). 4 ohms högtalare kan också användas som framhögtalare (sida 113). 6 Tryck på AMAIN ZONE ON/OFF för att ställa receivern på standby-läge. INLEDNING 1 2 Slå på videomonitorn som är ansluten till receivern. Tryck in BMASTER ON/OFF på frontpanelen i läget ON. y För detaljer om hur receivern slås på/stängs av och standby-läget, se sida 30. För andra funktioner Automatisk optimering av högtalarparametrarna Grundläggande uppspelningsfuktioner Ljudfältsprogram Rent hi-fi-ljud Uppspelning av Bluetooth-komponent Uppspelning av ipod S. 34 S. 41 S. 45 S. 53 S. 55 S. 57 S Vrid på ingångsväljaren I INPUT för att välja "DVD" som ingångskälla. Starta uppspelning av önskad DVD-skiva på spelaren. Vrid på M VOLUME för att justera volymen. Uppspelning via USB eller nätverk 13 Sv Anslutningar Bakpanel 1 HDMI IN4 2 COMPONENT VIDEO MONITOR OUT/ ZONE OUT BD/HD DVD DVD CBL/SAT 3 BD/HD DVD DVD CBL/SAT 4 VIDEO DVR IN OUT IN 56 NETWORK VCR OUT 7 8 USB A Y B C MONITOR OUT S VIDEO Y DVR AC IN VIDEO IN3 PB PB TUNER MD/CD-R CBL/ SAT PR PR L IN (PLAY) OUT (REC) R SURROUND BACK/BI-AMP L R SPEAKERS PRESENCE/ZONE 2/ZONE 3 L SP1 CENTER + IN2 + + REMOTE DVD IN 1 OUT IN 2 OUT R GND IN1 PHONO L CD TV ZONE 4 OUT CENTER FRONT(6CH) SURROUND CENTER FRONT SURROUND SINGLE(SB) ZONE 2 ZONE 3 ZONE VIDEO AC OUTLETS SWITCHED SINGLE BD/ HD DVD OUT 2 R R SUB WOOFER SUR.BACK (8CH) SUB WOOFER SUR.BACK/ PRESENCE FRONT L R SURROUND L R ZONE 2/ZONE 3 SP2 L + ZONE OUT DIGITAL OUTPUT + + AUDIO DOCK MULTI CH INPUT DIGITAL INPUT PRE OUT COAXIAL OUT 1 OPTICAL 1 CD 2 DVD 3 DVR 2 4 TV 1 BD/ 5 HD DVD 6 DVD 7 CBL/ SAT MD/ 8 CD-R ZONE 4 TRIGGER OUT RS-232C HDMI-jack 0 Namn A B Sida , C Anmärkning RS-232C-kontakten är extra styrkoppling endast för fabriksbruk. Kontakta din återförsäljare angående detaljer. COMPONENT VIDEO-jack Ljudkomponentjack REMOTE IN/OUT-jack Videokomponentjack NETWORK-port USB-port VOLTAGE SELECTOR (Gäller endast Asienmodell och allmän modell) AC IN AC OUTLET(S) 9 0 A B C DOCK-kontakt DIGITAL INPUT/OUTPUT-jack TRIGGER OUT-jack RS-232C-kontakt MULTI CH INPUT-jack PRE OUT-jack ZONE OUT-jack Högtalarkontakter 14 Sv Anslutningar Placering av högtalarna Illustrationerna nedan visar den högtalaruppställning vi rekommenderar. y En 7.1-kanalig högtalaruppställning är högt rekommenderad för återgivning av ljudformat med hög upplösning (Dolby TrueHD, DTSHD Master Audio, etc.) genom ljudfältsprogram. Vi rekommenderar att högtalare för närvarokänsla ansluts för återgivning av effektljud i ljudfältsprogrammet CINEMA DSP. Bakre surroundhögtalare och högtalare för närvarokänsla matar inte ut ljud samtidigt. 7.1-kanalig högtalaruppställning (plus högtalare för närvarokänsla) FÖRBEREDELSER PL FL C FR PR PR PL FR SW C SR 30 FL SL 60 SR SL SR SBR SL 80 SBR SBL SBL Minst 30 cm 6.1-kanalig högtalaruppställning C FL FR FR 30 FL C SW SR SL 60 SR SL SR SB SL 80 SB 5.1-kanalig högtalaruppställning C FL FR FR 30 FL C SW SL 60 SR 80 SR SL SR SL 15 Sv Anslutningar Högtalartyper Vänster och höger framhögtalare (FL och FR) Framhögtalarna används för huvudljudet och för effektljuden. Placera dessa högtalare på samma avstånd från den ideala lyssningsplatsen. Avståndet från båda högtalare till vardera sida av videomonitorn ska vara detsamma. Mitthögtalare (C) Mitthögtalaren är för mittkanalens ljud (dialog, sång, etc.) Om det av någon anledning inte skulle passa att ha en mitthögtalare går det att klara sig utan. Men det bästa resultatet erhåller man dock med ett fullständigt system. Vänster och höger surroundhögtalare (SL och SR) Surroundhögtalarna används för effekt- och surroundljud. För en 5.1-kanalig högtalaruppställning, placera dessa högtalare längre bak i förhållande till dess placering på en 7.1-kanalig högtalaruppställning. Vänster och höger bakre surroundhögtalare (SBL och SBR) / Bakre surroundhögtalare (SB) De bakre surroundhögtalarna kompletterar surroundhögtalarna och erbjuder mer verklighetstrogna förflyttningar fram-till-bak. För en 6.1-kanalig högtalaruppställning, konfigureras "Surround Back"-inställningen (sida 76) för blandning och utmatning av vänster och höger bakre surroundkanalsignaler via den ensamma bakre surroundhögtalaren.

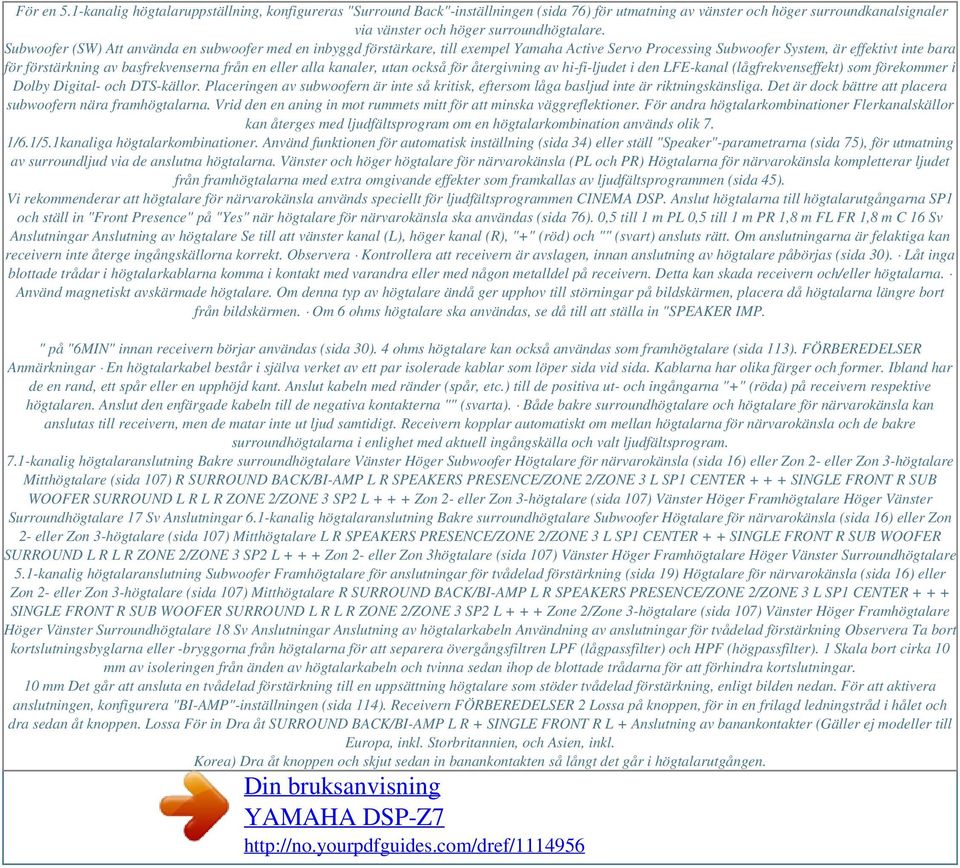

15 För en 5.1-kanalig högtalaruppställning, konfigureras "Surround Back"-inställningen (sida 76) för utmatning av vänster och höger surroundkanalsignaler via vänster och höger surroundhögtalare. Subwoofer (SW) Att använda en subwoofer med en inbyggd förstärkare, till exempel Yamaha Active Servo Processing Subwoofer System, är effektivt inte bara för förstärkning av basfrekvenserna från en eller alla kanaler, utan också för återgivning av hi-fi-ljudet i den LFE-kanal (lågfrekvenseffekt) som förekommer i Dolby Digital- och DTS-källor. Placeringen av subwoofern är inte så kritisk, eftersom låga basljud inte är riktningskänsliga. Det är dock bättre att placera subwoofern nära framhögtalarna. Vrid den en aning in mot rummets mitt för att minska väggreflektioner. För andra högtalarkombinationer Flerkanalskällor kan återges med ljudfältsprogram om en högtalarkombination används olik 7. 1/6.1/5.1kanaliga högtalarkombinationer. Använd funktionen för automatisk inställning (sida 34) eller ställ "Speaker"-parametrarna (sida 75), för utmatning av surroundljud via de anslutna högtalarna. Vänster och höger högtalare för närvarokänsla (PL och PR) Högtalarna för närvarokänsla kompletterar ljudet från framhögtalarna med extra omgivande effekter som framkallas av ljudfältsprogrammen (sida 45). Vi rekommenderar att högtalare för närvarokänsla används speciellt för ljudfältsprogrammen CINEMA DSP. Anslut högtalarna till högtalarutgångarna SP1 och ställ in "Front Presence" på "Yes" när högtalare för närvarokänsla ska användas (sida 76). 0,5 till 1 m PL 0,5 till 1 m PR 1,8 m FL FR 1,8 m C 16 Sv Anslutningar Anslutning av högtalare Se till att vänster kanal (L), höger kanal (R), "+" (röd) och "" (svart) ansluts rätt. Om anslutningarna är felaktiga kan receivern inte återge ingångskällorna korrekt. Observera Kontrollera att receivern är avslagen, innan anslutning av högtalare påbörjas (sida 30). Låt inga blottade trådar i högtalarkablarna komma i kontakt med varandra eller med någon metalldel på receivern. Detta kan skada receivern och/eller högtalarna. Använd magnetiskt avskärmade högtalare. Om denna typ av högtalare ändå ger upphov till störningar på bildskärmen, placera då högtalarna längre bort från bildskärmen. Om 6 ohms högtalare ska användas, se då till att ställa in "SPEAKER IMP. " på "6MIN" innan receivern börjar användas (sida 30). 4 ohms högtalare kan också användas som framhögtalare (sida 113). FÖRBEREDELSER Anmärkningar En högtalarkabel består i själva verket av ett par isolerade kablar som löper sida vid sida. Kablarna har olika färger och former. Ibland har de en rand, ett spår eller en upphöjd kant. Anslut kabeln med ränder (spår, etc.) till de positiva ut- och ingångarna "+" (röda) på receivern respektive högtalaren. Anslut den enfärgade kabeln till de negativa kontakterna "" (svarta). Både bakre surroundhögtalare och högtalare för närvarokänsla kan anslutas till receivern, men de matar inte ut ljud samtidigt. Receivern kopplar automatiskt om mellan högtalarna för närvarokänsla och de bakre surroundhögtalarna i enlighet med aktuell ingångskälla och valt ljudfältsprogram. 7.1-kanalig högtalaranslutning Bakre surroundhögtalare Vänster Höger Subwoofer Högtalare för närvarokänsla (sida 16) eller Zon 2- eller Zon 3-högtalare Mitthögtalare (sida 107) R SURROUND BACK/BI-AMP L R SPEAKERS PRESENCE/ZONE 2/ZONE 3 L SP1 CENTER SINGLE FRONT R SUB WOOFER SURROUND L R L R ZONE 2/ZONE 3 SP2 L Zon 2- eller Zon 3-högtalare (sida 107) Vänster Höger Framhögtalare Höger Vänster Surroundhögtalare 17 Sv Anslutningar 6.1-kanalig högtalaranslutning Bakre surroundhögtalare Subwoofer Högtalare för närvarokänsla (sida 16) eller Zon 2- eller Zon 3-högtalare (sida 107) Mitthögtalare L R SPEAKERS PRESENCE/ZONE 2/ZONE 3 L SP1 CENTER + + SINGLE FRONT R SUB WOOFER SURROUND L R L R ZONE 2/ZONE 3 SP2 L Zon 2- eller Zon 3högtalare (sida 107) Vänster Höger Framhögtalare Höger Vänster Surroundhögtalare 5.1-kanalig högtalaranslutning Subwoofer Framhögtalare för anslutningar för tvådelad förstärkning (sida 19) Högtalare för närvarokänsla (sida 16) eller Zon 2- eller Zon 3-högtalare (sida 107) Mitthögtalare R SURROUND BACK/BI-AMP L R SPEAKERS PRESENCE/ZONE 2/ZONE 3 L SP1 CENTER SINGLE FRONT R SUB WOOFER SURROUND L R L R ZONE 2/ZONE 3 SP2 L Zone 2/Zone 3-högtalare (sida 107) Vänster Höger Framhögtalare Höger Vänster Surroundhögtalare 18 Sv Anslutningar Anslutning av högtalarkabeln Användning av anslutningar för tvådelad förstärkning Observera Ta bort kortslutningsbyglarna eller -bryggorna från högtalarna för att separera övergångsfiltren LPF (lågpassfilter) och HPF (högpassfilter). 1 Skala bort cirka 10 mm av isoleringen från änden av högtalarkabeln och tvinna sedan ihop de blottade trådarna för att förhindra kortslutningar. 10 mm Det går att ansluta en tvådelad förstärkning till en uppsättning högtalare som stöder tvådelad förstärkning, enligt bilden nedan. För att aktivera anslutningen, konfigurera "BI-AMP"-inställningen (sida 114). Receivern FÖRBEREDELSER 2 Lossa på knoppen, för in en frilagd ledningstråd i hålet och dra sedan åt knoppen. Lossa För in Dra åt SURROUND BACK/BI-AMP L R + SINGLE FRONT R L + Anslutning av banankontakter (Gäller ej modeller till Europa, inkl. Storbritannien, och Asien, inkl. Korea) Dra åt knoppen och skjut sedan in banankontakten så långt det går i högtalarutgången.

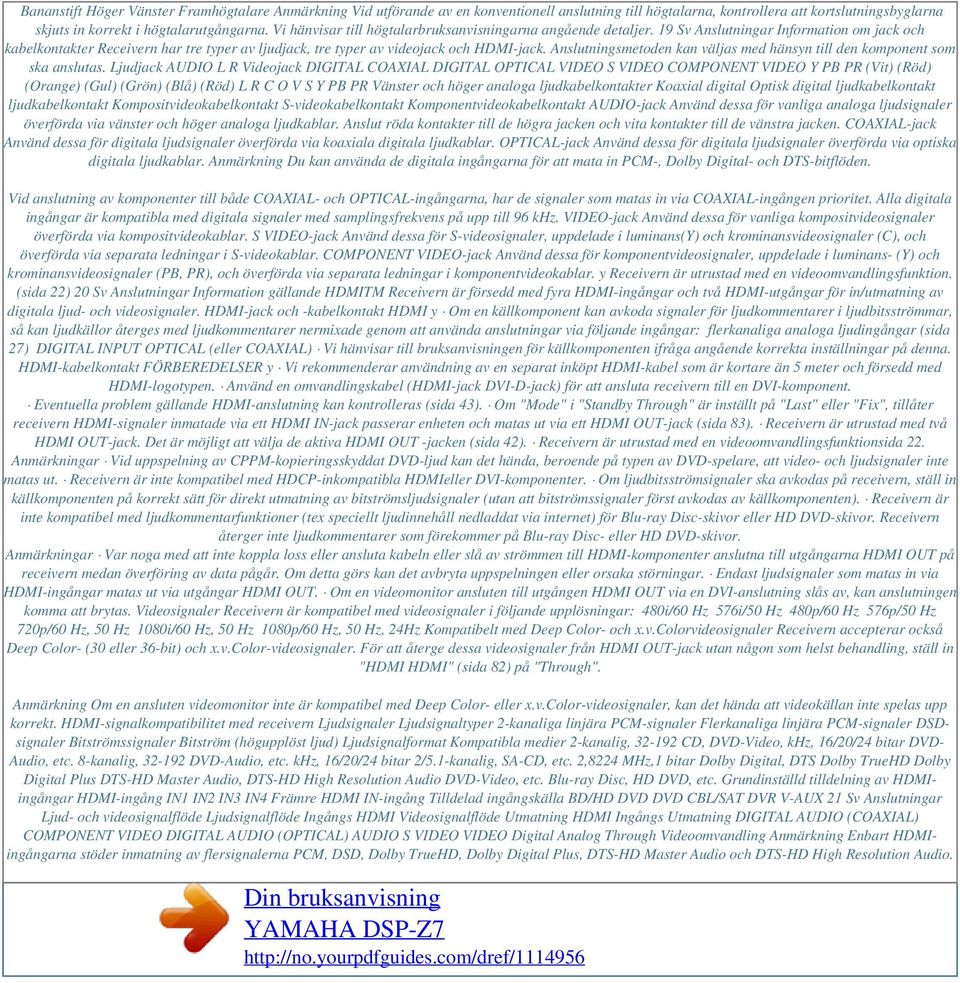

16 Bananstift Höger Vänster Framhögtalare Anmärkning Vid utförande av en konventionell anslutning till högtalarna, kontrollera att kortslutningsbyglarna skjuts in korrekt i högtalarutgångarna. Vi hänvisar till högtalarbruksanvisningarna angående detaljer. 19 Sv Anslutningar Information om jack och kabelkontakter Receivern har tre typer av ljudjack, tre typer av videojack och HDMI-jack. Anslutningsmetoden kan väljas med hänsyn till den komponent som ska anslutas. Ljudjack AUDIO L R Videojack DIGITAL COAXIAL DIGITAL OPTICAL VIDEO S VIDEO COMPONENT VIDEO Y PB PR (Vit) (Röd) (Orange) (Gul) (Grön) (Blå) (Röd) L R C O V S Y PB PR Vänster och höger analoga ljudkabelkontakter Koaxial digital Optisk digital ljudkabelkontakt ljudkabelkontakt Kompositvideokabelkontakt S-videokabelkontakt Komponentvideokabelkontakt AUDIO-jack Använd dessa för vanliga analoga ljudsignaler överförda via vänster och höger analoga ljudkablar. Anslut röda kontakter till de högra jacken och vita kontakter till de vänstra jacken. COAXIAL-jack Använd dessa för digitala ljudsignaler överförda via koaxiala digitala ljudkablar. OPTICAL-jack Använd dessa för digitala ljudsignaler överförda via optiska digitala ljudkablar. Anmärkning Du kan använda de digitala ingångarna för att mata in PCM-, Dolby Digital- och DTS-bitflöden. Vid anslutning av komponenter till både COAXIAL- och OPTICAL-ingångarna, har de signaler som matas in via COAXIAL-ingången prioritet. Alla digitala ingångar är kompatibla med digitala signaler med samplingsfrekvens på upp till 96 khz. VIDEO-jack Använd dessa för vanliga kompositvideosignaler överförda via kompositvideokablar. S VIDEO-jack Använd dessa för S-videosignaler, uppdelade i luminans(y) och krominansvideosignaler (C), och överförda via separata ledningar i S-videokablar. COMPONENT VIDEO-jack Använd dessa för komponentvideosignaler, uppdelade i luminans- (Y) och krominansvideosignaler (PB, PR), och överförda via separata ledningar i komponentvideokablar. y Receivern är utrustad med en videoomvandlingsfunktion. (sida 22) 20 Sv Anslutningar Information gällande HDMITM Receivern är försedd med fyra HDMI-ingångar och två HDMI-utgångar för in/utmatning av digitala ljud- och videosignaler. HDMI-jack och -kabelkontakt HDMI y Om en källkomponent kan avkoda signaler för ljudkommentarer i ljudbitsströmmar, så kan ljudkällor återges med ljudkommentarer nermixade genom att använda anslutningar via följande ingångar: flerkanaliga analoga ljudingångar (sida 27) DIGITAL INPUT OPTICAL (eller COAXIAL) Vi hänvisar till bruksanvisningen för källkomponenten ifråga angående korrekta inställningar på denna. HDMI-kabelkontakt FÖRBEREDELSER y Vi rekommenderar användning av en separat inköpt HDMI-kabel som är kortare än 5 meter och försedd med HDMI-logotypen. Använd en omvandlingskabel (HDMI-jack DVI-D-jack) för att ansluta receivern till en DVI-komponent. Eventuella problem gällande HDMI-anslutning kan kontrolleras (sida 43). Om "Mode" i "Standby Through" är inställt på "Last" eller "Fix", tillåter receivern HDMI-signaler inmatade via ett HDMI IN-jack passerar enheten och matas ut via ett HDMI OUT-jack (sida 83). Receivern är utrustad med två HDMI OUT-jack. Det är möjligt att välja de aktiva HDMI OUT -jacken (sida 42). Receivern är utrustad med en videoomvandlingsfunktionsida 22. Anmärkningar Vid uppspelning av CPPM-kopieringsskyddat DVD-ljud kan det hända, beroende på typen av DVD-spelare, att video- och ljudsignaler inte matas ut. Receivern är inte kompatibel med HDCP-inkompatibla HDMIeller DVI-komponenter. Om ljudbitsströmsignaler ska avkodas på receivern, ställ in källkomponenten på korrekt sätt för direkt utmatning av bitströmsljudsignaler (utan att bitströmssignaler först avkodas av källkomponenten). Receivern är inte kompatibel med ljudkommentarfunktioner (tex speciellt ljudinnehåll nedladdat via internet) för Blu-ray Disc-skivor eller HD DVD-skivor. Receivern återger inte ljudkommentarer som förekommer på Blu-ray Disc- eller HD DVD-skivor. Anmärkningar Var noga med att inte koppla loss eller ansluta kabeln eller slå av strömmen till HDMI-komponenter anslutna till utgångarna HDMI OUT på receivern medan överföring av data pågår. Om detta görs kan det avbryta uppspelningen eller orsaka störningar. Endast ljudsignaler som matas in via HDMI-ingångar matas ut via utgångar HDMI OUT. Om en videomonitor ansluten till utgången HDMI OUT via en DVI-anslutning slås av, kan anslutningen komma att brytas. Videosignaler Receivern är kompatibel med videosignaler i följande upplösningar: 480i/60 Hz 576i/50 Hz 480p/60 Hz 576p/50 Hz 720p/60 Hz, 50 Hz 1080i/60 Hz, 50 Hz 1080p/60 Hz, 50 Hz, 24Hz Kompatibelt med Deep Color- och x.v.colorvideosignaler Receivern accepterar också Deep Color- (30 eller 36-bit) och x.v.color-videosignaler. För att återge dessa videosignaler från HDMI OUT-jack utan någon som helst behandling, ställ in "HDMI HDMI" (sida 82) på "Through". Anmärkning Om en ansluten videomonitor inte är kompatibel med Deep Color- eller x.v.color-videosignaler, kan det hända att videokällan inte spelas upp korrekt. HDMI-signalkompatibilitet med receivern Ljudsignaler Ljudsignaltyper 2-kanaliga linjära PCM-signaler Flerkanaliga linjära PCM-signaler DSDsignaler Bitströmssignaler Bitström (högupplöst ljud) Ljudsignalformat Kompatibla medier 2-kanalig, CD, DVD-Video, khz, 16/20/24 bitar DVD- Audio, etc. 8-kanalig, DVD-Audio, etc. khz, 16/20/24 bitar 2/5.1-kanalig, SA-CD, etc. 2,8224 MHz,1 bitar Dolby Digital, DTS Dolby TrueHD Dolby Digital Plus DTS-HD Master Audio, DTS-HD High Resolution Audio DVD-Video, etc. Blu-ray Disc, HD DVD, etc. Grundinställd tilldelning av HDMIingångar HDMI-ingång IN1 IN2 IN3 IN4 Främre HDMI IN-ingång Tilldelad ingångskälla BD/HD DVD DVD CBL/SAT DVR V-AUX 21 Sv Anslutningar Ljud- och videosignalflöde Ljudsignalflöde Ingångs HDMI Videosignalflöde Utmatning HDMI Ingångs Utmatning DIGITAL AUDIO (COAXIAL) COMPONENT VIDEO DIGITAL AUDIO (OPTICAL) AUDIO S VIDEO VIDEO Digital Analog Through Videoomvandling Anmärkning Enbart HDMIingångarna stöder inmatning av flersignalerna PCM, DSD, Dolby TrueHD, Dolby Digital Plus, DTS-HD Master Audio och DTS-HD High Resolution Audio.
