VIKTIGT. VARNING För att minska risken för eldsvåda bör ingen öppen låga (exempelvis ett tänt stearinljus) placeras ovanpå apparaten.

Transkript

1

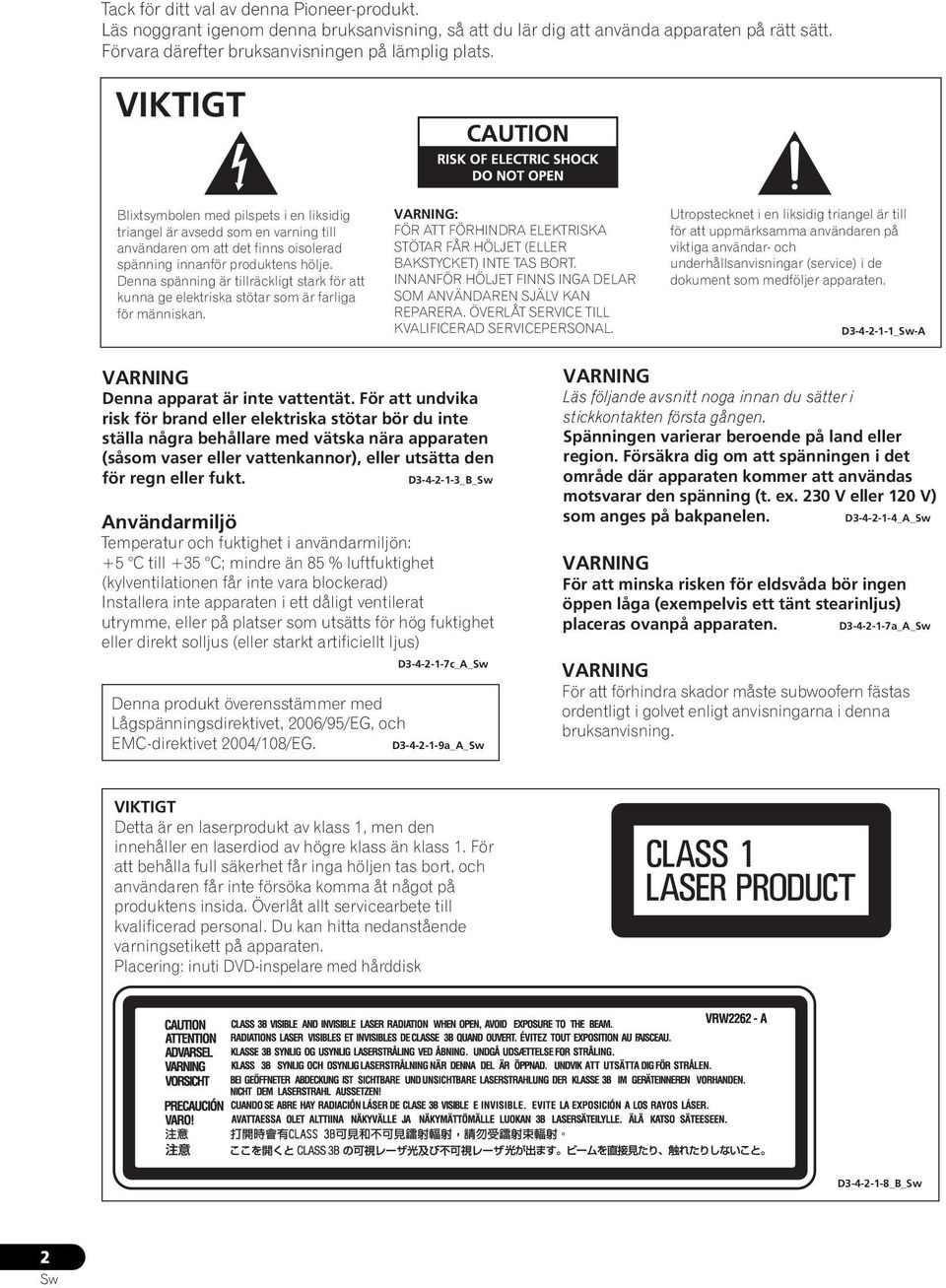

2 Tack för ditt val av denna Pioneer-produkt. Läs noggrant igenom denna bruksanvisning, så att du lär dig att använda apparaten på rätt sätt. Förvara därefter bruksanvisningen på lämplig plats. Blixtsymbolen med pilspets i en liksidig triangel är avsedd som en varning till användaren om att det finns oisolerad spänning innanför produktens hölje. Denna spänning är tillräckligt stark för att kunna ge elektriska stötar som är farliga för människan. : FÖR ATT FÖRHINDRA ELEKTRISKA STÖTAR FÅR HÖLJET (ELLER BAKSTYCKET) INTE TAS BORT. INNANFÖR HÖLJET FINNS INGA DELAR SOM ANVÄNDAREN SJÄLV KAN REPARERA. ÖVERLÅT SERVICE TILL KVALIFICERAD SERVICEPERSONAL. Utropstecknet i en liksidig triangel är till för att uppmärksamma användaren på viktiga användar- och underhållsanvisningar (service) i de dokument som medföljer apparaten. D _-A Denna apparat är inte vattentät. För att undvika risk för brand eller elektriska stötar bör du inte ställa några behållare med vätska nära apparaten (såsom vaser eller vattenkannor), eller utsätta den för regn eller fukt. D _B_ Användarmiljö Temperatur och fuktighet i användarmiljön: +5 C till +35 C; mindre än 85 % luftfuktighet (kylventilationen får inte vara blockerad) Installera inte apparaten i ett dåligt ventilerat utrymme, eller på platser som utsätts för hög fuktighet eller direkt solljus (eller starkt artificiellt ljus) D c_A_ Denna produkt överensstämmer med Lågspänningsdirektivet, 2006/95/EG, och EMC-direktivet 2004/108/EG. D a_A_ Läs följande avsnitt noga innan du sätter i stickkontakten första gången. Spänningen varierar beroende på land eller region. Försäkra dig om att spänningen i det område där apparaten kommer att användas motsvarar den spänning (t. ex. 230 V eller 120 V) som anges på bakpanelen. D _A_ För att minska risken för eldsvåda bör ingen öppen låga (exempelvis ett tänt stearinljus) placeras ovanpå apparaten. D a_A_ För att förhindra skador måste subwoofern fästas ordentligt i golvet enligt anvisningarna i denna bruksanvisning. Detta är en laserprodukt av klass 1, men den innehåller en laserdiod av högre klass än klass 1. För att behålla full säkerhet får inga höljen tas bort, och användaren får inte försöka komma åt något på produktens insida. Överlåt allt servicearbete till kvalificerad personal. Du kan hitta nedanstående varningsetikett på apparaten. Placering: inuti DVD-inspelare med hårddisk D _B_ 2

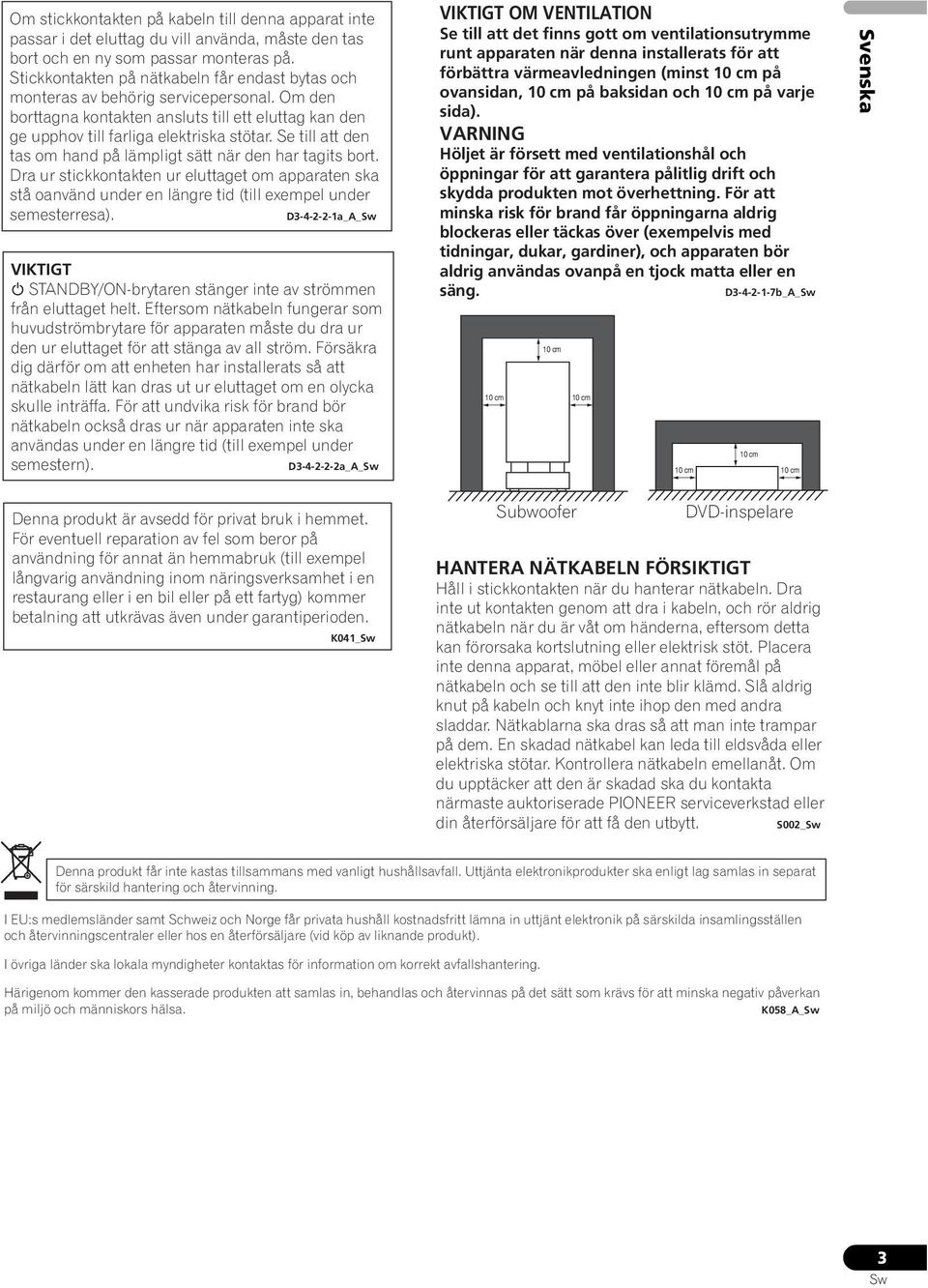

3 Om stickkontakten på kabeln till denna apparat inte passar i det eluttag du vill använda, måste den tas bort och en ny som passar monteras på. Stickkontakten på nätkabeln får endast bytas och monteras av behörig servicepersonal. Om den borttagna kontakten ansluts till ett eluttag kan den ge upphov till farliga elektriska stötar. Se till att den tas om hand på lämpligt sätt när den har tagits bort. Dra ur stickkontakten ur eluttaget om apparaten ska stå oanvänd under en längre tid (till exempel under semesterresa). D a_A_ STANDBY/ON-brytaren stänger inte av strömmen från eluttaget helt. Eftersom nätkabeln fungerar som huvudströmbrytare för apparaten måste du dra ur den ur eluttaget för att stänga av all ström. Försäkra dig därför om att enheten har installerats så att nätkabeln lätt kan dras ut ur eluttaget om en olycka skulle inträffa. För att undvika risk för brand bör nätkabeln också dras ur när apparaten inte ska användas under en längre tid (till exempel under semestern). D a_A_ OM VENTILATION Se till att det finns gott om ventilationsutrymme runt apparaten när denna installerats för att förbättra värmeavledningen (minst på ovansidan, på baksidan och på varje sida). Höljet är försett med ventilationshål och öppningar för att garantera pålitlig drift och skydda produkten mot överhettning. För att minska risk för brand får öppningarna aldrig blockeras eller täckas över (exempelvis med tidningar, dukar, gardiner), och apparaten bör aldrig användas ovanpå en tjock matta eller en säng. D b_A_ Svenska Denna produkt är avsedd för privat bruk i hemmet. För eventuell reparation av fel som beror på användning för annat än hemmabruk (till exempel långvarig användning inom näringsverksamhet i en restaurang eller i en bil eller på ett fartyg) kommer betalning att utkrävas även under garantiperioden. K041_ Subwoofer DVD-inspelare HANTERA NÄTKABELN FÖRSIKTIGT Håll i stickkontakten när du hanterar nätkabeln. Dra inte ut kontakten genom att dra i kabeln, och rör aldrig nätkabeln när du är våt om händerna, eftersom detta kan förorsaka kortslutning eller elektrisk stöt. Placera inte denna apparat, möbel eller annat föremål på nätkabeln och se till att den inte blir klämd. Slå aldrig knut på kabeln och knyt inte ihop den med andra sladdar. Nätkablarna ska dras så att man inte trampar på dem. En skadad nätkabel kan leda till eldsvåda eller elektriska stötar. Kontrollera nätkabeln emellanåt. Om du upptäcker att den är skadad ska du kontakta närmaste auktoriserade PIONEER serviceverkstad eller din återförsäljare för att få den utbytt. S002_ Denna produkt får inte kastas tillsammans med vanligt hushållsavfall. Uttjänta elektronikprodukter ska enligt lag samlas in separat för särskild hantering och återvinning. I EU:s medlemsländer samt Schweiz och Norge får privata hushåll kostnadsfritt lämna in uttjänt elektronik på särskilda insamlingsställen och återvinningscentraler eller hos en återförsäljare (vid köp av liknande produkt). I övriga länder ska lokala myndigheter kontaktas för information om korrekt avfallshantering. Härigenom kommer den kasserade produkten att samlas in, behandlas och återvinnas på det sätt som krävs för att minska negativ påverkan på miljö och människors hälsa. K058_A_ 3

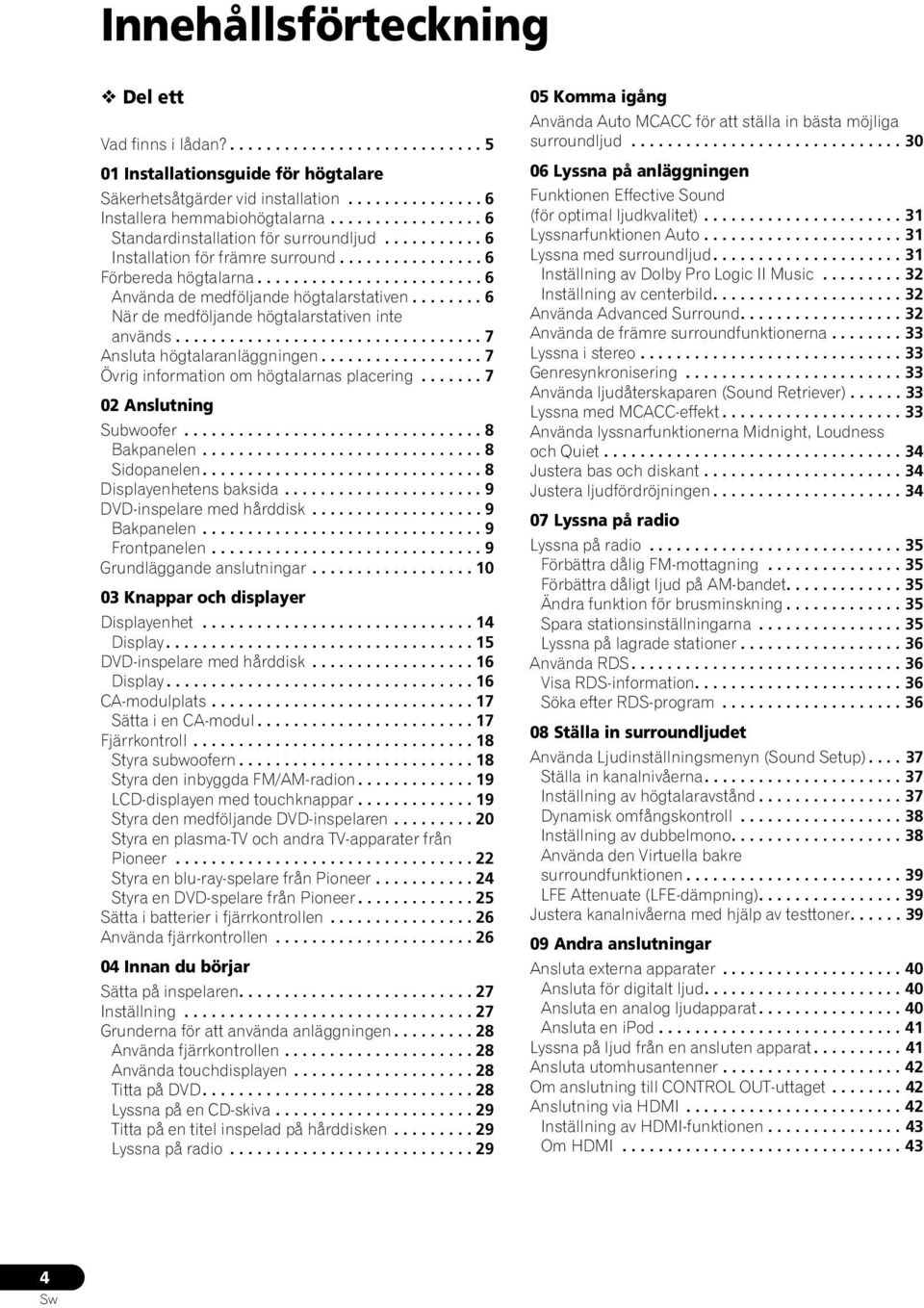

4 Innehållsförteckning Del ett Vad finns i lådan? Installationsguide för högtalare Säkerhetsåtgärder vid installation Installera hemmabiohögtalarna Standardinstallation för surroundljud Installation för främre surround Förbereda högtalarna Använda de medföljande högtalarstativen När de medföljande högtalarstativen inte används Ansluta högtalaranläggningen Övrig information om högtalarnas placering Anslutning Subwoofer Bakpanelen Sidopanelen Displayenhetens baksida DVD-inspelare med hårddisk Bakpanelen Frontpanelen Grundläggande anslutningar Knappar och displayer Displayenhet Display DVD-inspelare med hårddisk Display CA-modulplats Sätta i en CA-modul Fjärrkontroll Styra subwoofern Styra den inbyggda FM/AM-radion LCD-displayen med touchknappar Styra den medföljande DVD-inspelaren Styra en plasma-tv och andra TV-apparater från Pioneer Styra en blu-ray-spelare från Pioneer Styra en DVD-spelare från Pioneer Sätta i batterier i fjärrkontrollen Använda fjärrkontrollen Innan du börjar Sätta på inspelaren Inställning Grunderna för att använda anläggningen Använda fjärrkontrollen Använda touchdisplayen Titta på DVD Lyssna på en CD-skiva Titta på en titel inspelad på hårddisken Lyssna på radio Komma igång Använda Auto MCACC för att ställa in bästa möjliga surroundljud Lyssna på anläggningen Funktionen Effective Sound (för optimal ljudkvalitet) Lyssnarfunktionen Auto Lyssna med surroundljud Inställning av Dolby Pro Logic II Music Inställning av centerbild Använda Advanced Surround Använda de främre surroundfunktionerna Lyssna i stereo Genresynkronisering Använda ljudåterskaparen (Sound Retriever) Lyssna med MCACC-effekt Använda lyssnarfunktionerna Midnight, Loudness och Quiet Justera bas och diskant Justera ljudfördröjningen Lyssna på radio Lyssna på radio Förbättra dålig FM-mottagning Förbättra dåligt ljud på AM-bandet Ändra funktion för brusminskning Spara stationsinställningarna Lyssna på lagrade stationer Använda RDS Visa RDS-information Söka efter RDS-program Ställa in surroundljudet Använda Ljudinställningsmenyn (Sound Setup) Ställa in kanalnivåerna Inställning av högtalaravstånd Dynamisk omfångskontroll Inställning av dubbelmono Använda den Virtuella bakre surroundfunktionen LFE Attenuate (LFE-dämpning) Justera kanalnivåerna med hjälp av testtoner Andra anslutningar Ansluta externa apparater Ansluta för digitalt ljud Ansluta en analog ljudapparat Ansluta en ipod Lyssna på ljud från en ansluten apparat Ansluta utomhusantenner Om anslutning till CONTROL OUT-uttaget Anslutning via HDMI Inställning av HDMI-funktionen Om HDMI

5 10 HDMI Control (HDMI-styrning) Utföra HDMI-anslutningar Ställa in HDMI-alternativ Ställa in HDMI-funktionen Ställa in den automatiska fördröjningen Inställningar för ljudingång från en plasma-tv (TV Input) Förbereda synkronisering Funktionen synkroniserad förstärkare Kommandon med synkroniserad förstärkare Stänga av synkroniseringsfunktionen Annan information Sänka ljusstyrkan på displayen Sätta på insomningstimern Ställa in fjärrkontrollen för att styra TV:n Förinställda TV-koder Återställa systemet Installation och underhåll Placeringstips Surroundljudsformat Dolby DTS Felsökning Allmänt Radion HDMI Visade meddelanden Del två Bruksanvisning för DVD-inspelare med hårddisk (SDVR-LX70) Svenska Vad finns i lådan? Kontrollera att samtliga följande delar finns med. Tillbehörslådan (AS-LX70): Fjärrkontroll (sidan 18) Alkaliska AA/LR6-batterier x4 (sidan 26) Nätkablar x2 (sidan 13) Displayenhet (sidan 16) AM ramantenn (sidan 11) FM trådantenn (sidan 11) Mikrofon (för automatisk MCACC-inställning) (sidan 30) HDMI-kablar x2 (sidona 13, 42, 44) Kontrollkabel (sidan 13) Displaykabel (sidan 11) Optisk digital kabel (sidan 13) ipod-kabel (sidan 41) G-LINK -kabel (sidan 63) RF-antennkablar x2 (sidan 13) Denna bruksanvisning Garantibevis Subwooferlådan (SX-LX70SW): Dammtrasa Högtalarlådan (SSP-LX70ST): Högtalare (främre/center x2, surround x2) (sidona 6, 11) Högtalarkablar x6 (sidan 11) Högtalarstativ x4 (sidan 6) Glidskydd x16 (sidan 6, 7) Skruvar x4 (sidan7) 5
