Bruksanvisning. FM/MW PLL SYNTHESIZER Radio mottagare. VARNING! För att undvika brand eller kortslutning får denna apparat ej utsättas för fukt!

Transkript

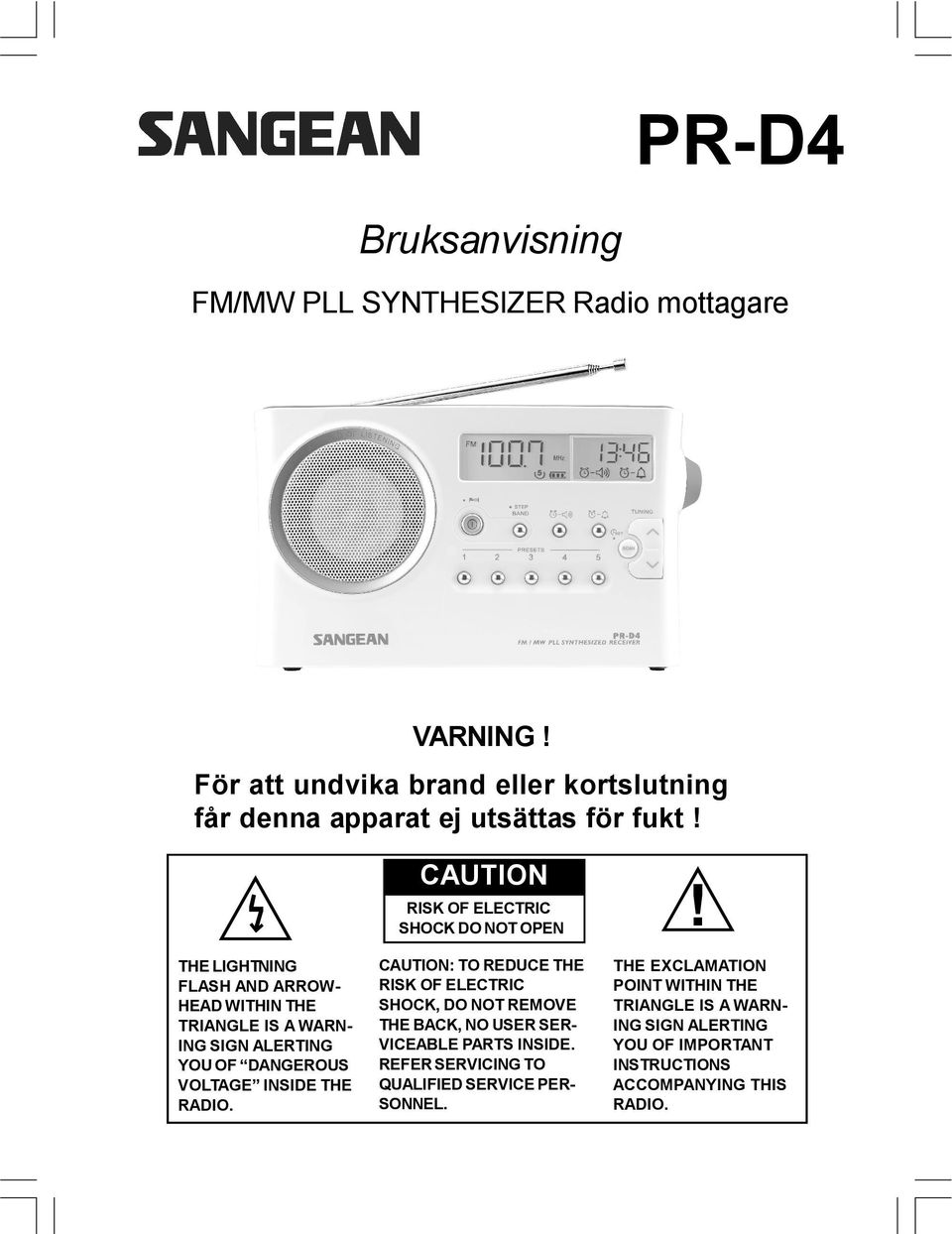

1 PR-D4 Bruksanvisning FM/MW PLL SYNTHESIZER Radio mottagare VARNING! För att undvika brand eller kortslutning får denna apparat ej utsättas för fukt! THE LIGHTNING FLASH AND ARROW- HEAD WITHIN THE TRIANGLE IS A WARN- ING SIGN ALERTING YOU OF DANGEROUS VOLTAGE INSIDE THE RADIO. CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE THE BACK, NO USER SER- VICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PER- SONNEL.! THE EXCLAMATION POINT WITHIN THE TRIANGLE IS A WARN- ING SIGN ALERTING YOU OF IMPORTANT INSTRUCTIONS ACCOMPANYING THIS RADIO.

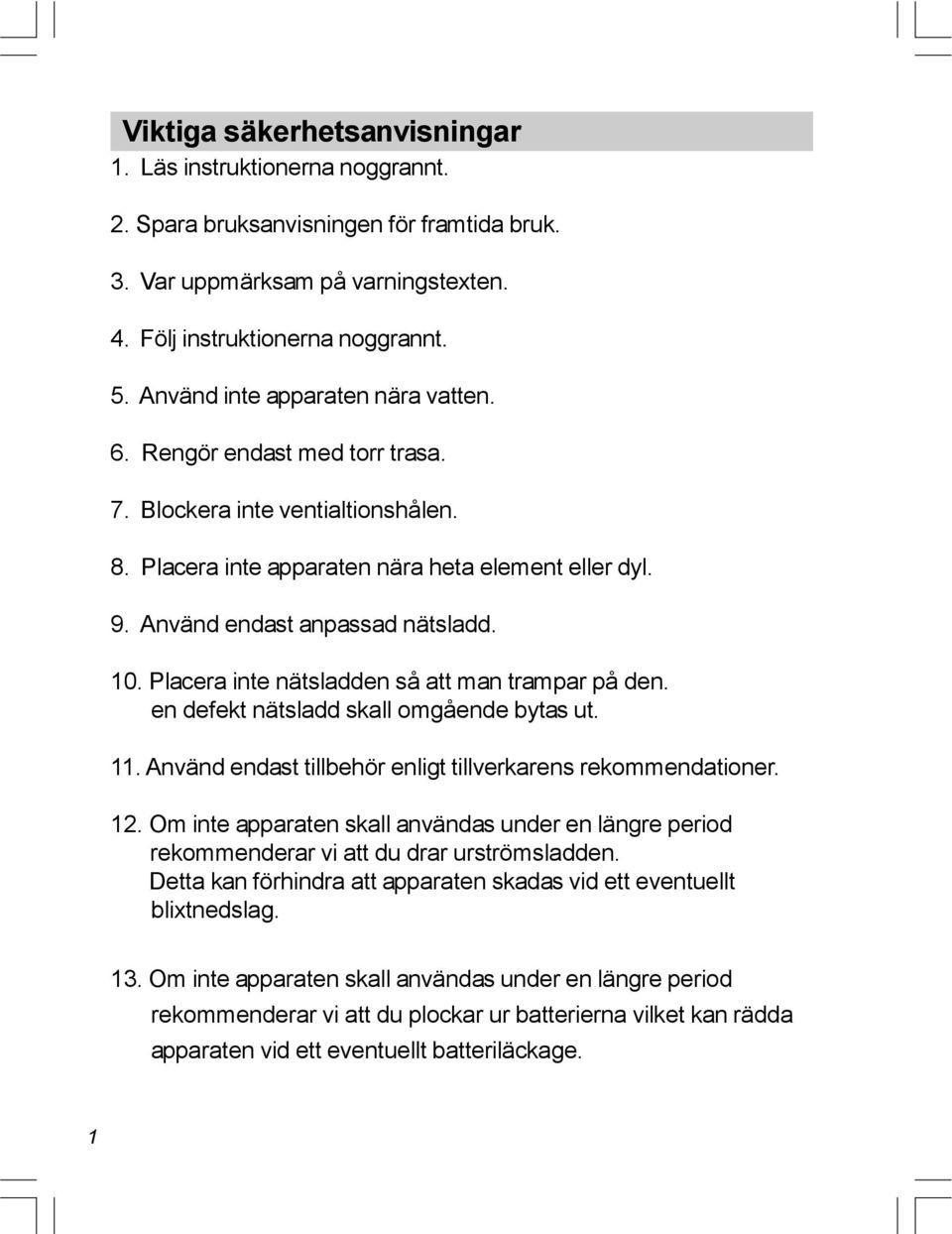

2 Viktiga säkerhetsanvisningar 1. Läs instruktionerna noggrannt. 2. Spara bruksanvisningen för framtida bruk. 3. Var uppmärksam på varningstexten. 4. Följ instruktionerna noggrannt. 5. Använd inte apparaten nära vatten. 6. Rengör endast med torr trasa. 7. Blockera inte ventialtionshålen. 8. Placera inte apparaten nära heta element eller dyl. 9. Använd endast anpassad nätsladd. 10. Placera inte nätsladden så att man trampar på den. en defekt nätsladd skall omgående bytas ut. 11. Använd endast tillbehör enligt tillverkarens rekommendationer. 12. Om inte apparaten skall användas under en längre period rekommenderar vi att du drar urströmsladden. Detta kan förhindra att apparaten skadas vid ett eventuellt blixtnedslag. 13. Om inte apparaten skall användas under en längre period rekommenderar vi att du plockar ur batterierna vilket kan rädda apparaten vid ett eventuellt batteriläckage. 1

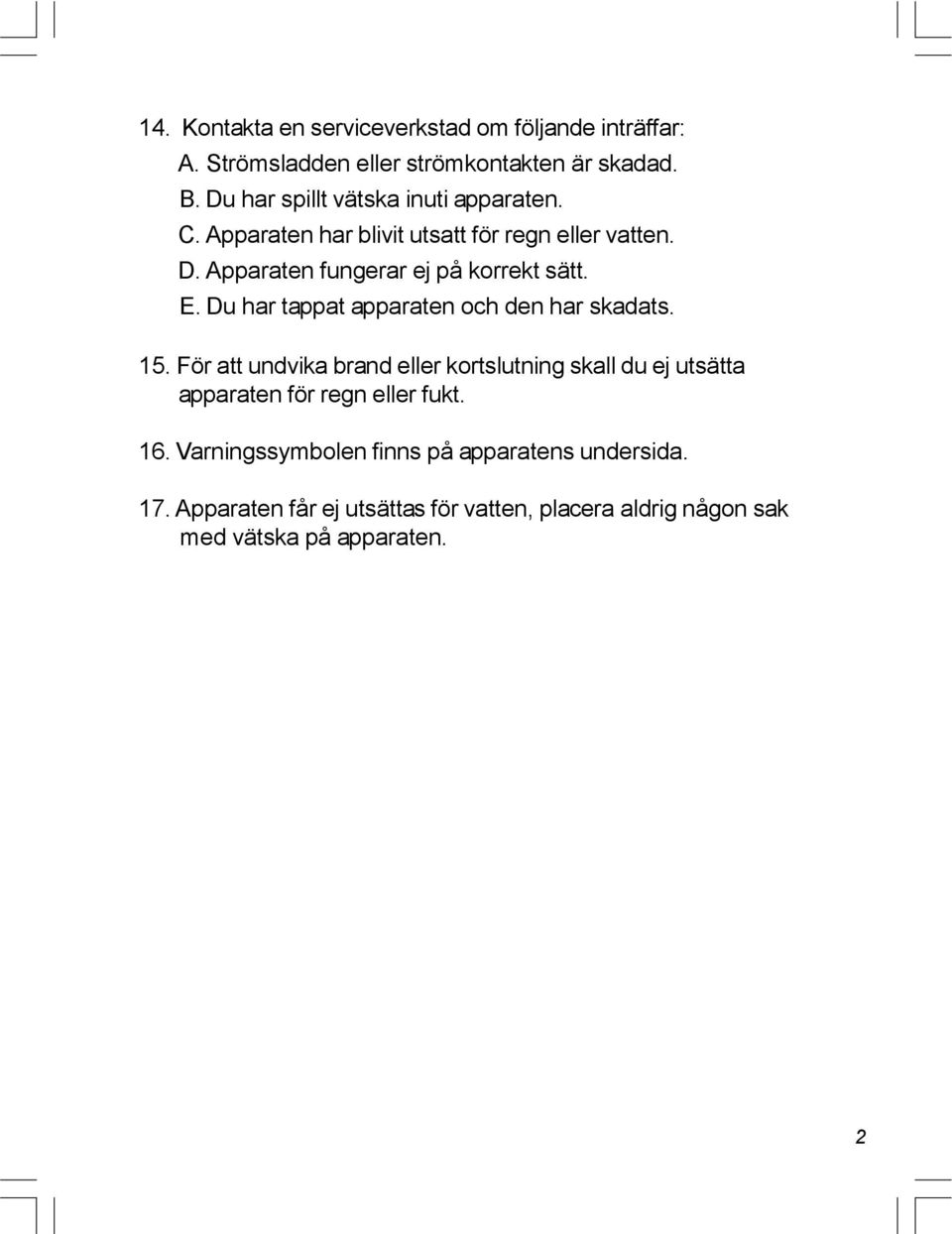

3 14. Kontakta en serviceverkstad om följande inträffar: A. Strömsladden eller strömkontakten är skadad. B. Du har spillt vätska inuti apparaten. C. Apparaten har blivit utsatt för regn eller vatten. D. Apparaten fungerar ej på korrekt sätt. E. Du har tappat apparaten och den har skadats. 15. För att undvika brand eller kortslutning skall du ej utsätta apparaten för regn eller fukt. 16. Varningssymbolen finns på apparatens undersida. 17. Apparaten får ej utsättas för vatten, placera aldrig någon sak med vätska på apparaten. 2

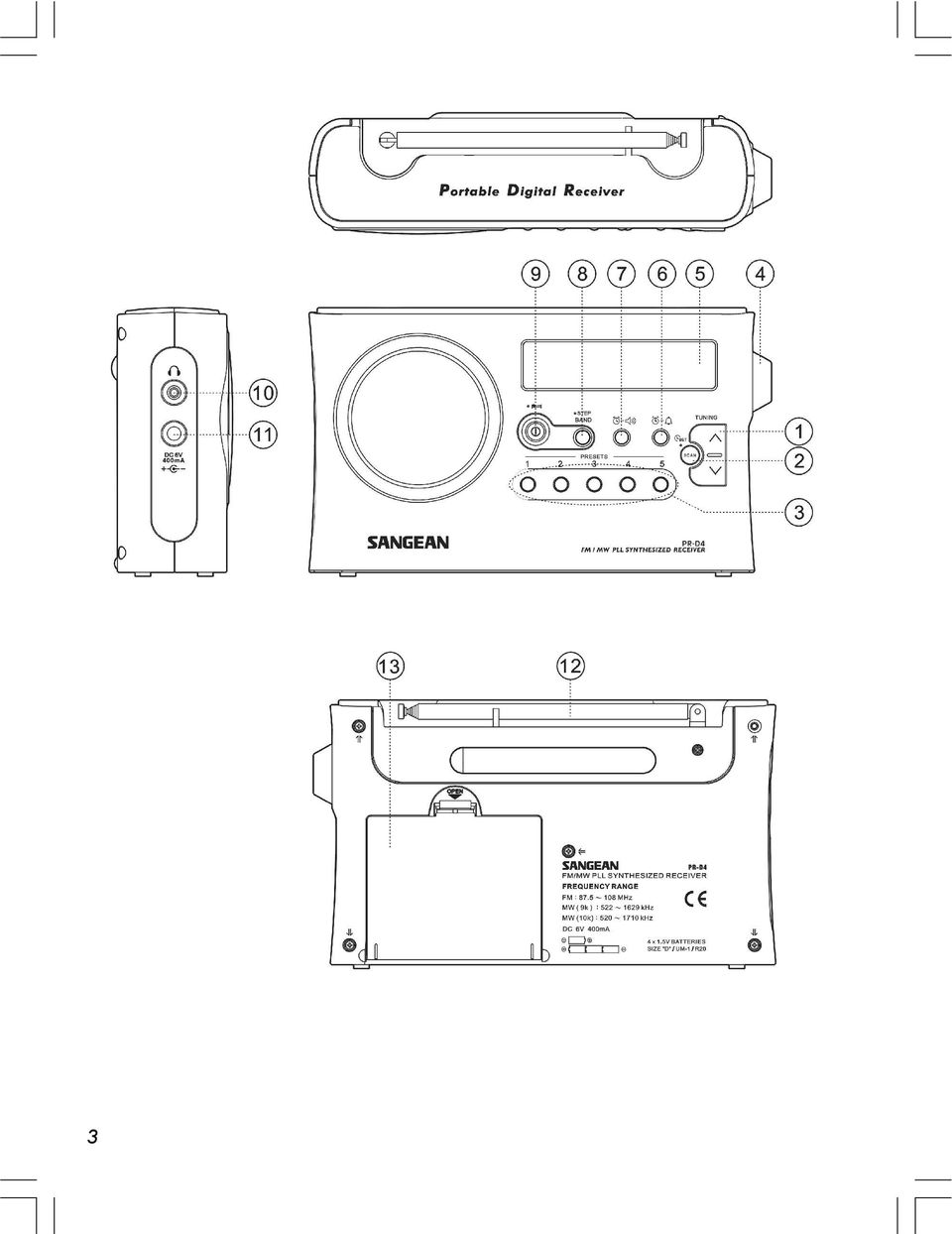

4 3

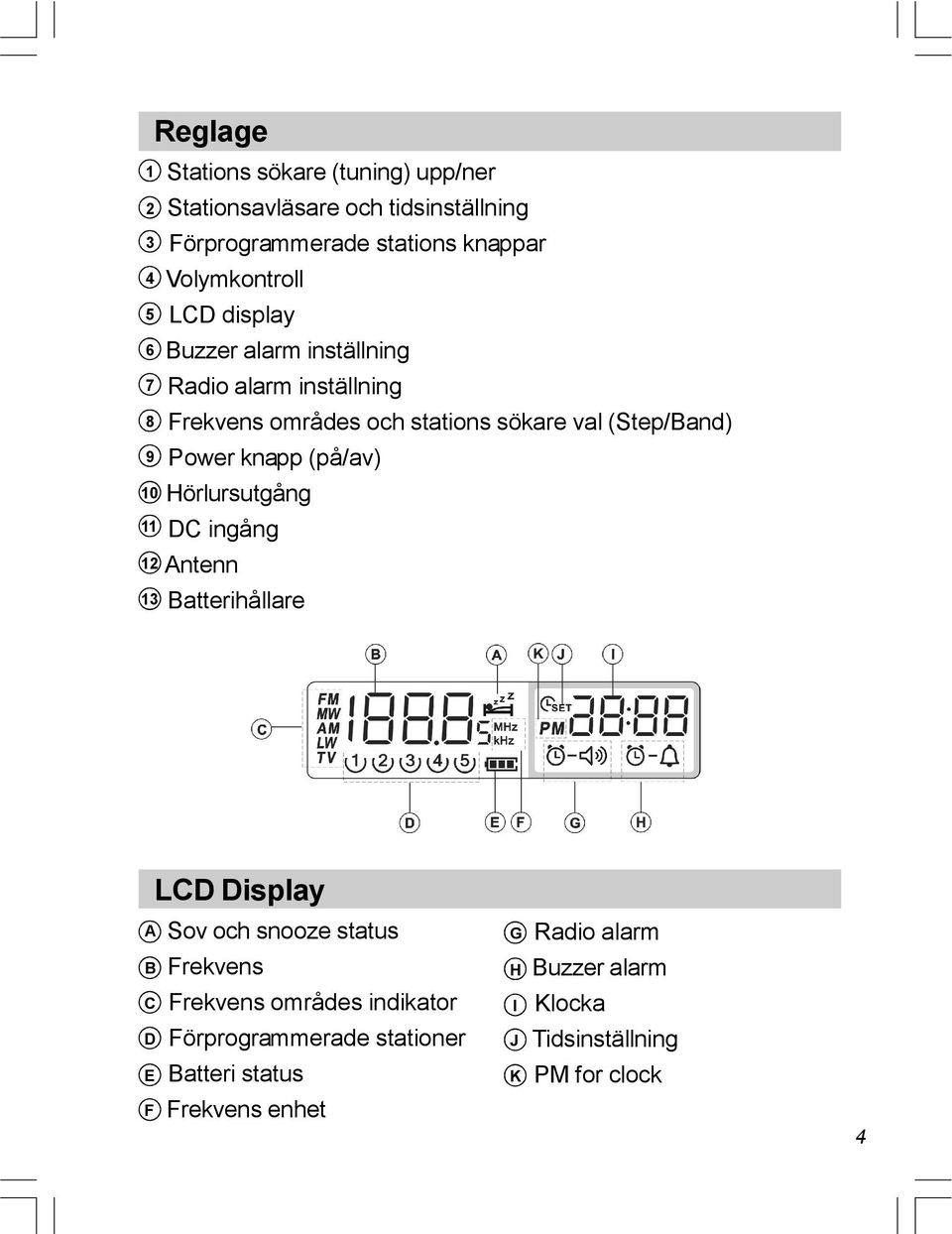

5 Reglage Stations sökare (tuning) upp/ner Stationsavläsare och tidsinställning Förprogrammerade stations knappar Volymkontroll LCD display Buzzer alarm inställning Radio alarm inställning Frekvens områdes och stations sökare val (Step/Band) Power knapp (på/av) Hörlursutgång DC ingång Antenn Batterihållare A B C D E F LCD Display Sov och snooze status Frekvens Frekvens områdes indikator Förprogrammerade stationer Batteri status Frekvens enhet G H I J K Radio alarm Buzzer alarm Klocka Tidsinställning PM for clock 4

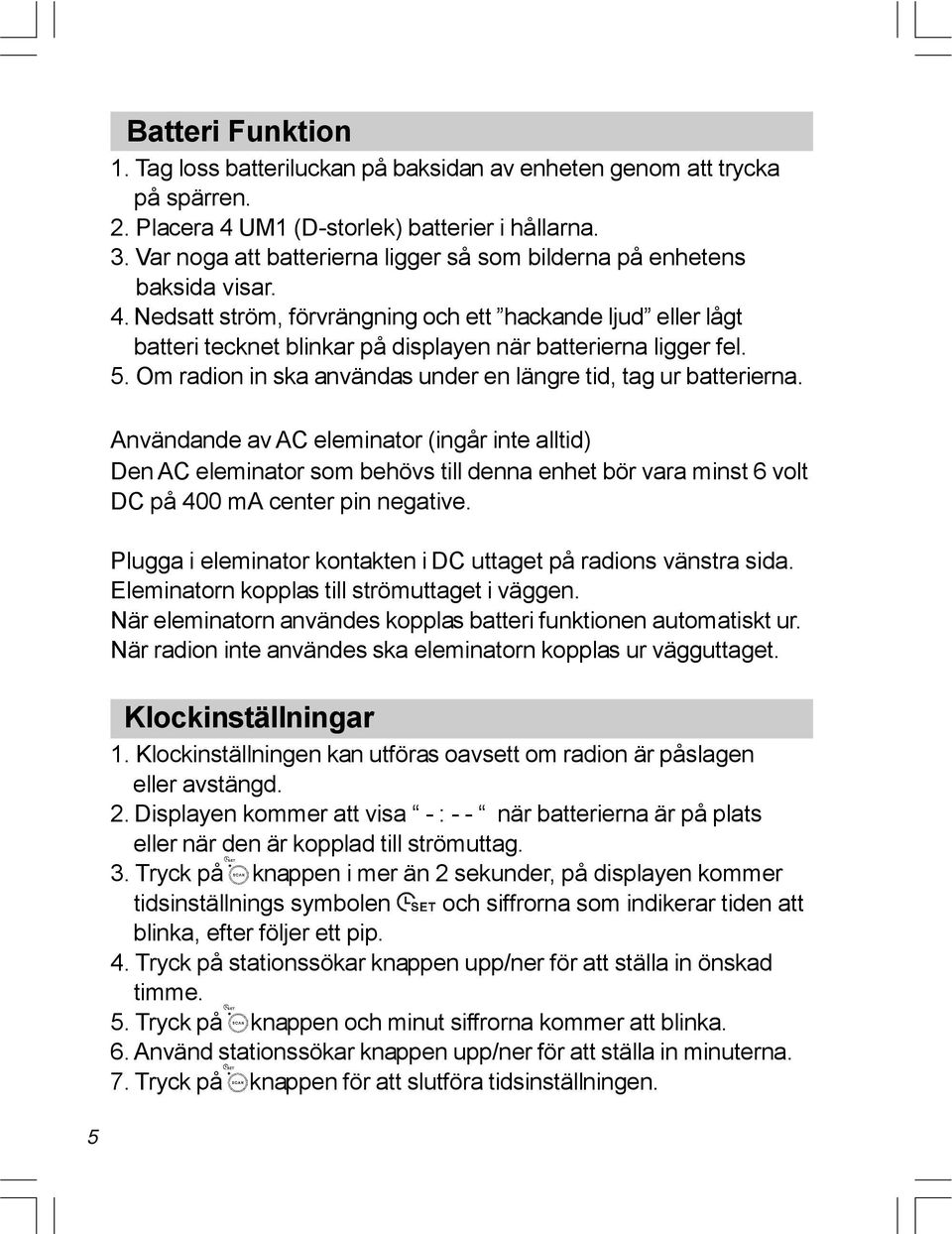

6 Batteri Funktion 1. Tag loss batteriluckan på baksidan av enheten genom att trycka på spärren. 2. Placera 4 UM1 (D-storlek) batterier i hållarna. 3. Var noga att batterierna ligger så som bilderna på enhetens baksida visar. 4. Nedsatt ström, förvrängning och ett hackande ljud eller lågt batteri tecknet blinkar på displayen när batterierna ligger fel. 5. Om radion in ska användas under en längre tid, tag ur batterierna. Användande av AC eleminator (ingår inte alltid) Den AC eleminator som behövs till denna enhet bör vara minst 6 volt DC på 400 ma center pin negative. Plugga i eleminator kontakten i DC uttaget på radions vänstra sida. Eleminatorn kopplas till strömuttaget i väggen. När eleminatorn användes kopplas batteri funktionen automatiskt ur. När radion inte användes ska eleminatorn kopplas ur vägguttaget. Klockinställningar 1. Klockinställningen kan utföras oavsett om radion är påslagen eller avstängd. 2. Displayen kommer att visa - : - - när batterierna är på plats eller när den är kopplad till strömuttag. 3. Tryck på knappen i mer än 2 sekunder, på displayen kommer tidsinställnings symbolen och siffrorna som indikerar tiden att blinka, efter följer ett pip. 4. Tryck på stationssökar knappen upp/ner för att ställa in önskad timme. 5. Tryck på knappen och minut siffrorna kommer att blinka. 6. Använd stationssökar knappen upp/ner för att ställa in minuterna. 7. Tryck på knappen för att slutföra tidsinställningen. 5

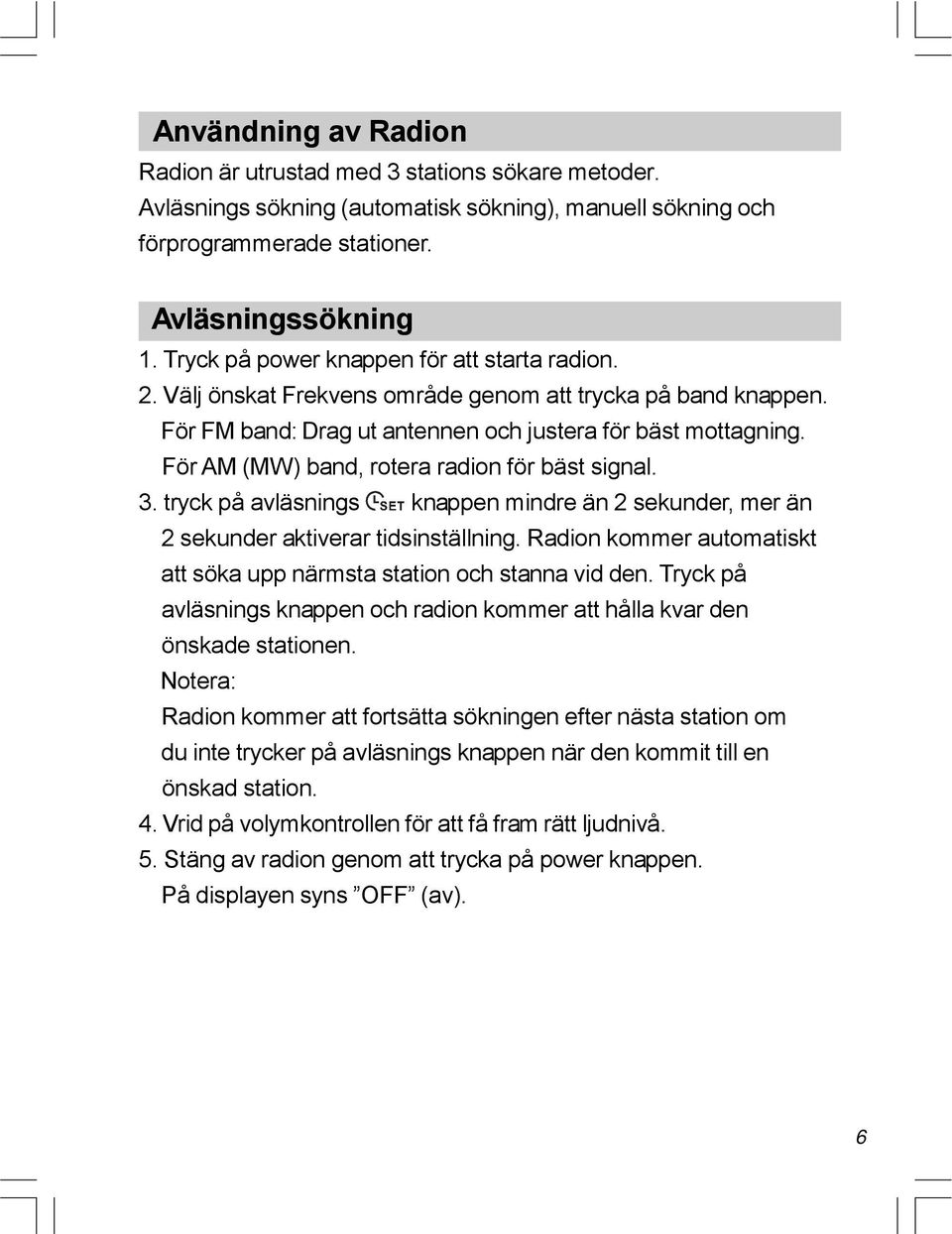

7 Användning av Radion Radion är utrustad med 3 stations sökare metoder. Avläsnings sökning (automatisk sökning), manuell sökning och förprogrammerade stationer. Avläsningssökning 1. Tryck på power knappen för att starta radion. 2. Välj önskat Frekvens område genom att trycka på band knappen. För FM band: Drag ut antennen och justera för bäst mottagning. För AM (MW) band, rotera radion för bäst signal. 3. tryck på avläsnings knappen mindre än 2 sekunder, mer än 2 sekunder aktiverar tidsinställning. Radion kommer automatiskt att söka upp närmsta station och stanna vid den. Tryck på avläsnings knappen och radion kommer att hålla kvar den önskade stationen. Notera: Radion kommer att fortsätta sökningen efter nästa station om du inte trycker på avläsnings knappen när den kommit till en önskad station. 4. Vrid på volymkontrollen för att få fram rätt ljudnivå. 5. Stäng av radion genom att trycka på power knappen. På displayen syns OFF (av). 6

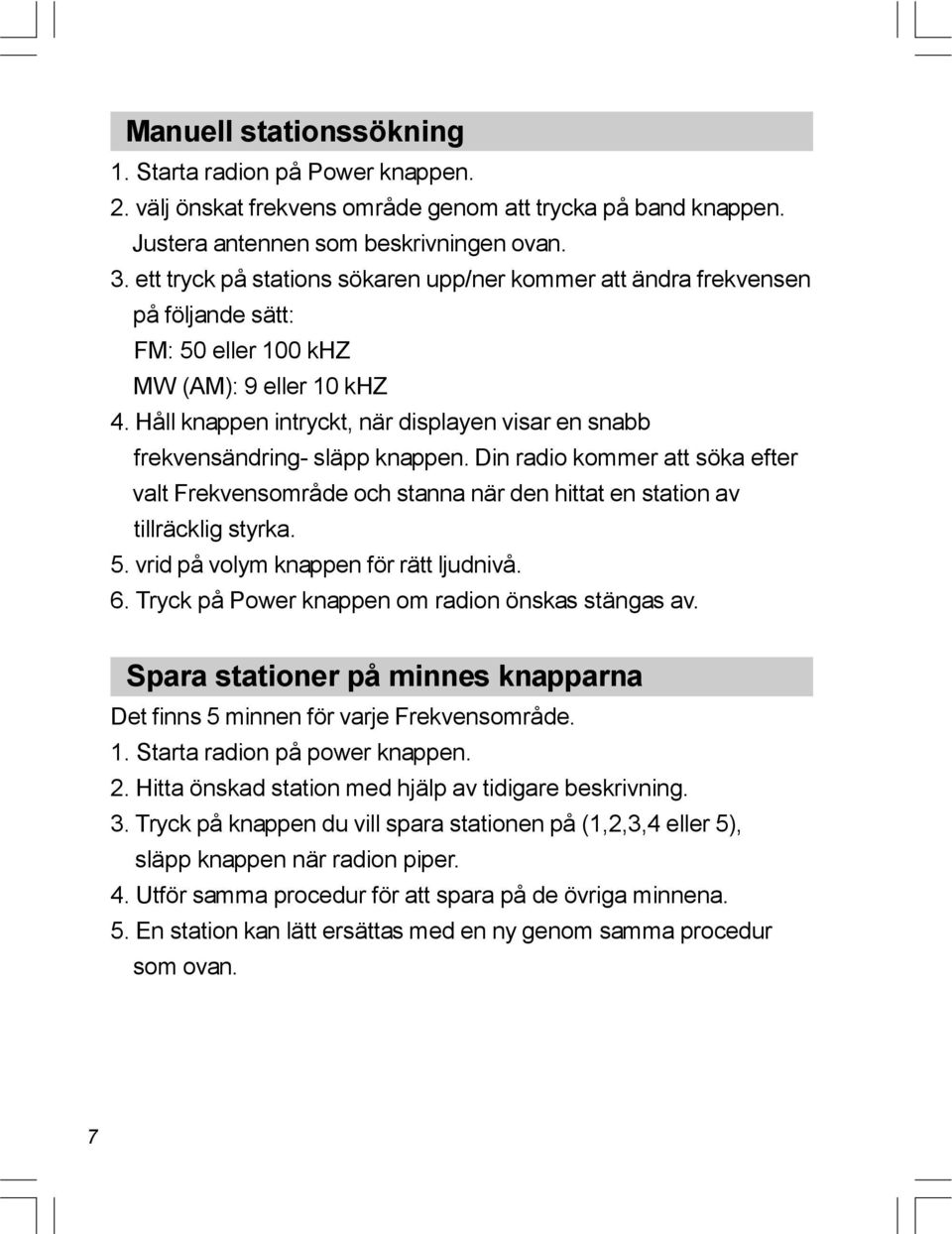

8 Manuell stationssökning 1. Starta radion på Power knappen. 2. välj önskat frekvens område genom att trycka på band knappen. Justera antennen som beskrivningen ovan. 3. ett tryck på stations sökaren upp/ner kommer att ändra frekvensen på följande sätt: FM: 50 eller 100 khz MW (AM): 9 eller 10 khz 4. Håll knappen intryckt, när displayen visar en snabb frekvensändring- släpp knappen. Din radio kommer att söka efter valt Frekvensområde och stanna när den hittat en station av tillräcklig styrka. 5. vrid på volym knappen för rätt ljudnivå. 6. Tryck på Power knappen om radion önskas stängas av. Spara stationer på minnes knapparna Det finns 5 minnen för varje Frekvensområde. 1. Starta radion på power knappen. 2. Hitta önskad station med hjälp av tidigare beskrivning. 3. Tryck på knappen du vill spara stationen på (1,2,3,4 eller 5), släpp knappen när radion piper. 4. Utför samma procedur för att spara på de övriga minnena. 5. En station kan lätt ersättas med en ny genom samma procedur som ovan. 7

9 Hitta stationen via minnet 1. Starta radion på power knappen. 2. Välj önskat frekvensområde. 3. Tryck direkt efter på önskad minnes knapp (1,2,3,4 eller 5). Knapp nummer och frekvens kommer att synas på displayen. Inställning av radio alarm När radio alarmet är inställt kommer radion att starta på vald radiostation och vald tid. Radion kommer att spela i en timme om den inte blir avstängd genom ett tryck på power knappen. Trycks power knappen in medan alarmet är på av aktiveras alarmet i 24 timmar. Notera: radio alarmet aktiveras endast när både tiden och stationen är inställda på alarm. Radio alarmet byter automatiskt över till buzzer alarm om ström nivån ej räcker till eller om radio stationen är för svag. a.ställ in radio alarm tiden 1. Radio alarmet kan ställas in oavsett ifall radion är på eller avslagen. 2. tryck in och släpp radio alarm knappen, symbolen kommer att blinka. 3. Medans symbolen blinkar, tryck in knappen i mer än 2 sekunder, detta följs av ett pip. 4. Timdisplayen kommer att blinka, använd kanalsöknings knappen upp/ner för att välja timme, tryck sedan på knappen igen för att bekräfta timinställningen. 5. följ samma procedur för att ställa in rätt minut. För att bekräfta inställning tryck. 8

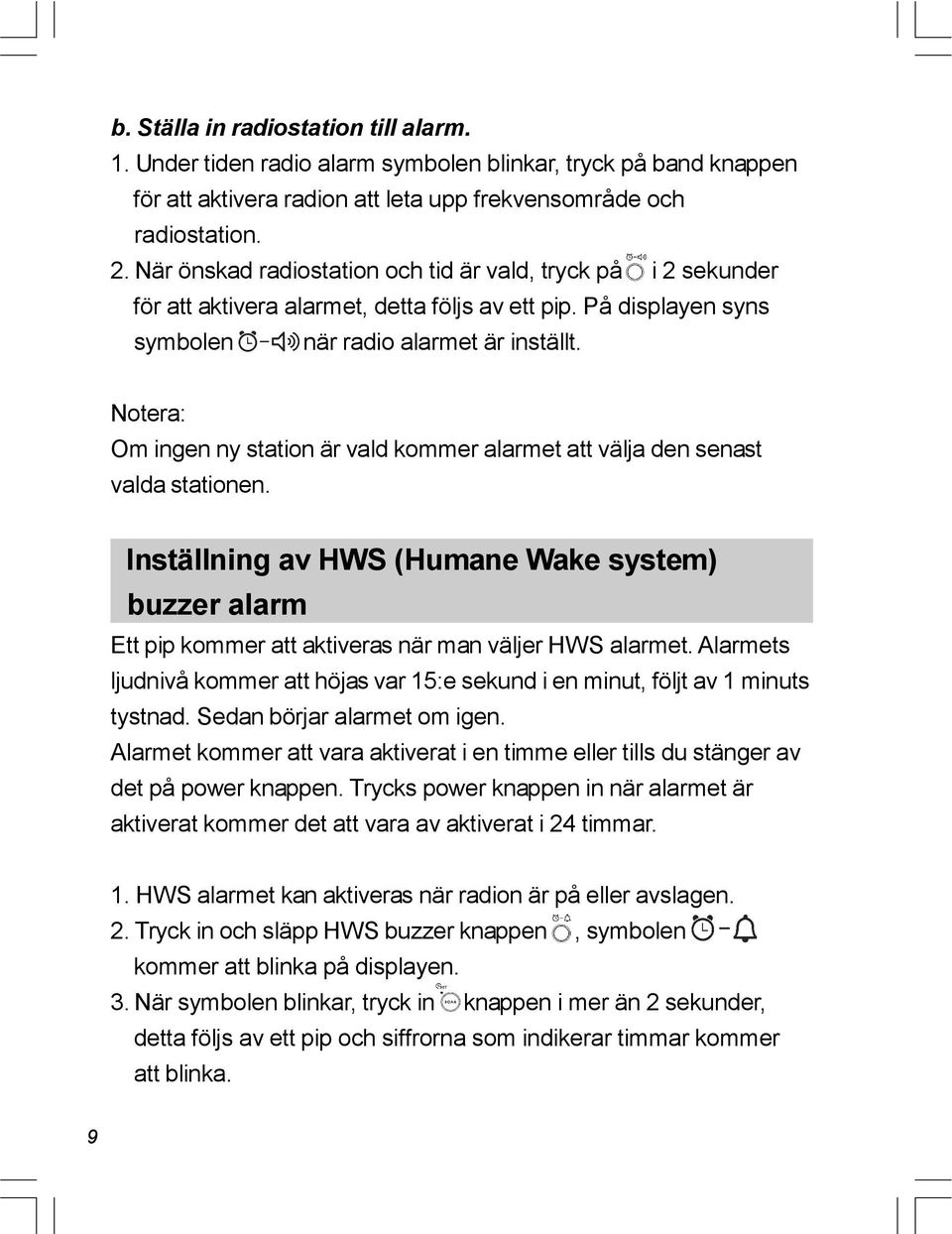

10 b. Ställa in radiostation till alarm. 1. Under tiden radio alarm symbolen blinkar, tryck på band knappen för att aktivera radion att leta upp frekvensområde och radiostation. 2. När önskad radiostation och tid är vald, tryck på i 2 sekunder för att aktivera alarmet, detta följs av ett pip. På displayen syns symbolen när radio alarmet är inställt. Notera: Om ingen ny station är vald kommer alarmet att välja den senast valda stationen. Inställning av HWS (Humane Wake system) buzzer alarm Ett pip kommer att aktiveras när man väljer HWS alarmet. Alarmets ljudnivå kommer att höjas var 15:e sekund i en minut, följt av 1 minuts tystnad. Sedan börjar alarmet om igen. Alarmet kommer att vara aktiverat i en timme eller tills du stänger av det på power knappen. Trycks power knappen in när alarmet är aktiverat kommer det att vara av aktiverat i 24 timmar. 1. HWS alarmet kan aktiveras när radion är på eller avslagen. 2. Tryck in och släpp HWS buzzer knappen, symbolen kommer att blinka på displayen. 3. När symbolen blinkar, tryck in knappen i mer än 2 sekunder, detta följs av ett pip och siffrorna som indikerar timmar kommer att blinka. 9

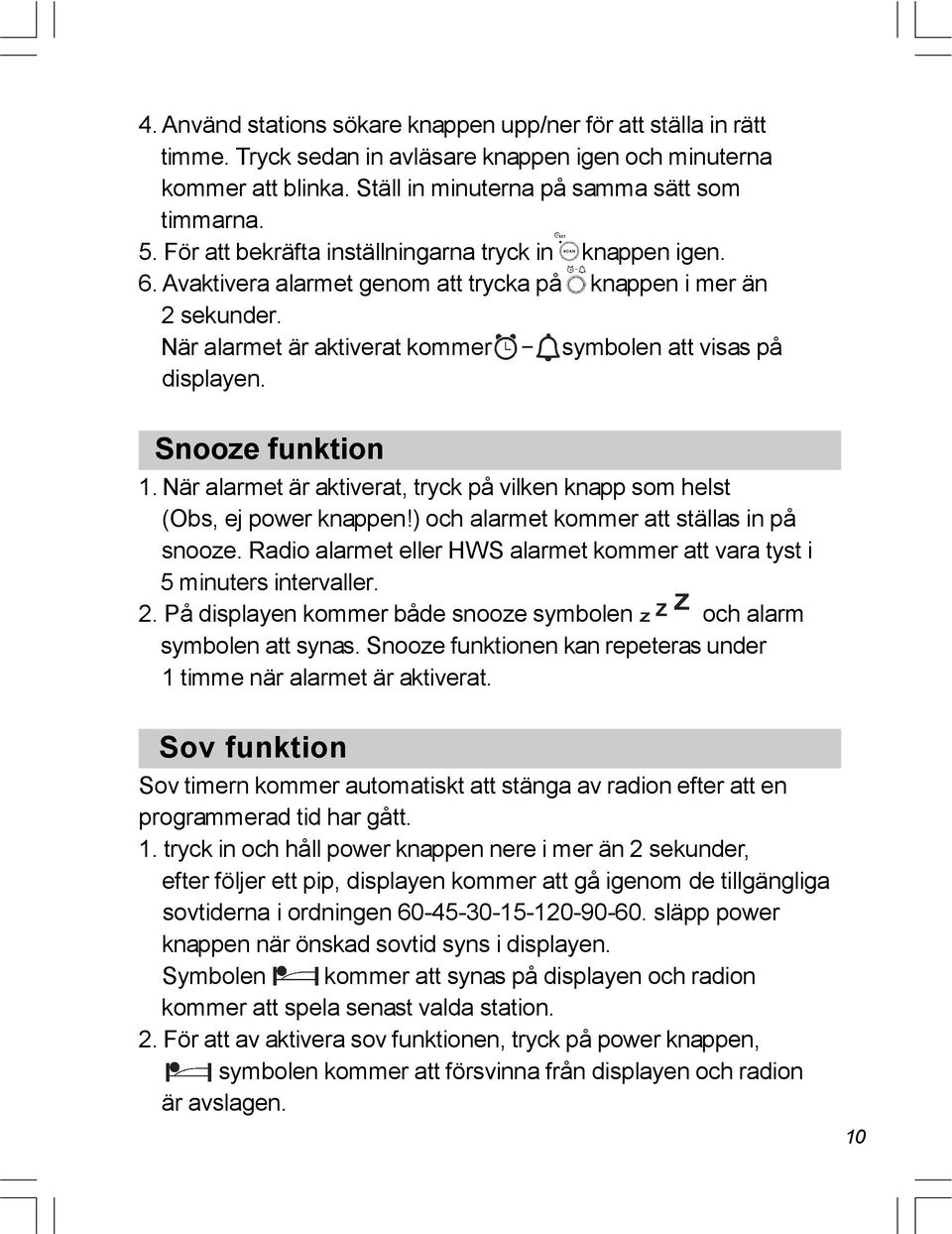

11 4. Använd stations sökare knappen upp/ner för att ställa in rätt timme. Tryck sedan in avläsare knappen igen och minuterna kommer att blinka. Ställ in minuterna på samma sätt som timmarna. 5. För att bekräfta inställningarna tryck in knappen igen. 6. Avaktivera alarmet genom att trycka på knappen i mer än 2 sekunder. När alarmet är aktiverat kommer symbolen att visas på displayen. Snooze funktion 1. När alarmet är aktiverat, tryck på vilken knapp som helst (Obs, ej power knappen!) och alarmet kommer att ställas in på snooze. Radio alarmet eller HWS alarmet kommer att vara tyst i 5 minuters intervaller. 2. På displayen kommer både snooze symbolen och alarm symbolen att synas. Snooze funktionen kan repeteras under 1 timme när alarmet är aktiverat. Sov funktion Sov timern kommer automatiskt att stänga av radion efter att en programmerad tid har gått. 1. tryck in och håll power knappen nere i mer än 2 sekunder, efter följer ett pip, displayen kommer att gå igenom de tillgängliga sovtiderna i ordningen släpp power knappen när önskad sovtid syns i displayen. Symbolen kommer att synas på displayen och radion kommer att spela senast valda station. 2. För att av aktivera sov funktionen, tryck på power knappen, symbolen kommer att försvinna från displayen och radion är avslagen. 10

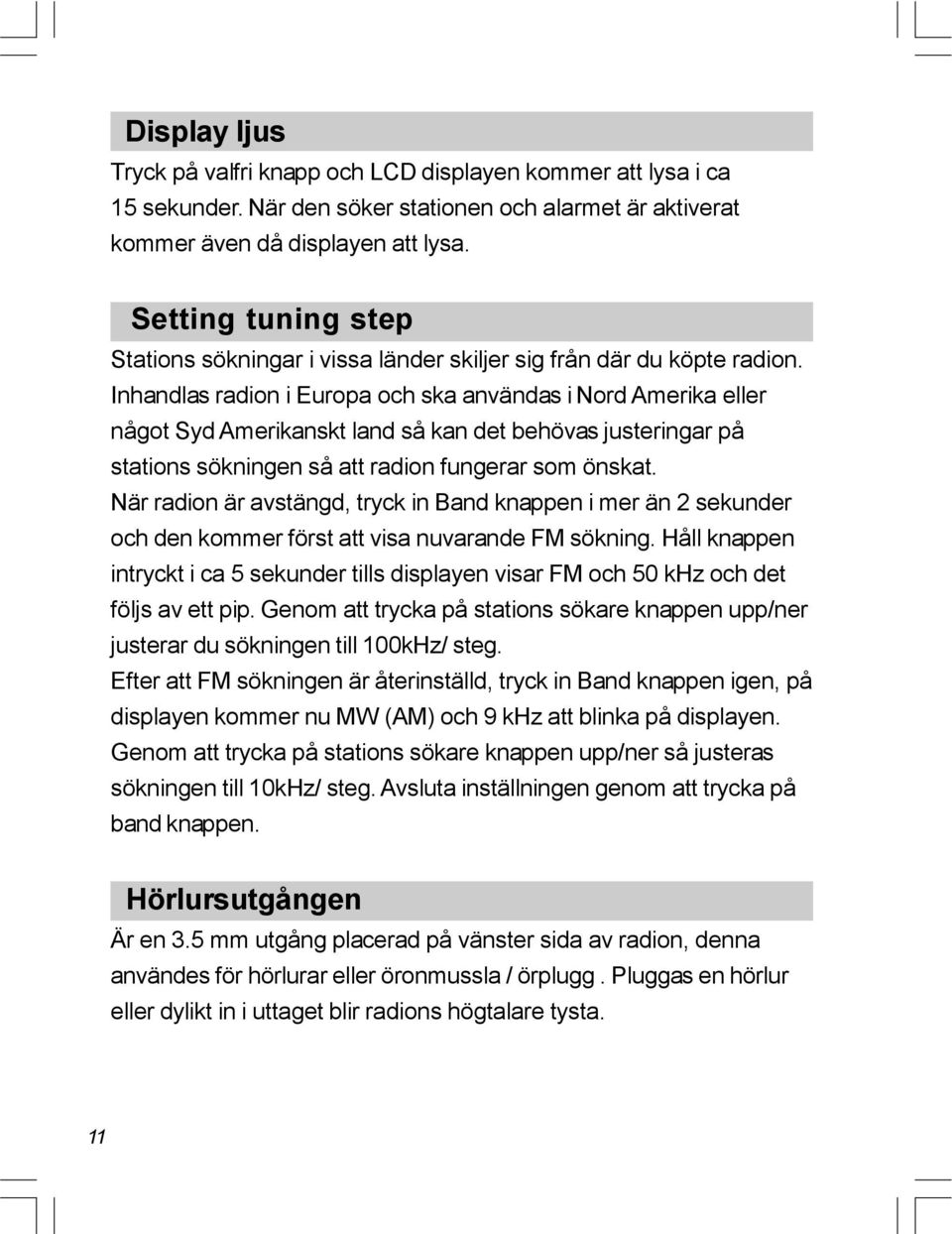

12 Display ljus Tryck på valfri knapp och LCD displayen kommer att lysa i ca 15 sekunder. När den söker stationen och alarmet är aktiverat kommer även då displayen att lysa. Setting tuning step Stations sökningar i vissa länder skiljer sig från där du köpte radion. Inhandlas radion i Europa och ska användas i Nord Amerika eller något Syd Amerikanskt land så kan det behövas justeringar på stations sökningen så att radion fungerar som önskat. När radion är avstängd, tryck in Band knappen i mer än 2 sekunder och den kommer först att visa nuvarande FM sökning. Håll knappen intryckt i ca 5 sekunder tills displayen visar FM och 50 khz och det följs av ett pip. Genom att trycka på stations sökare knappen upp/ner justerar du sökningen till 100kHz/ steg. Efter att FM sökningen är återinställd, tryck in Band knappen igen, på displayen kommer nu MW (AM) och 9 khz att blinka på displayen. Genom att trycka på stations sökare knappen upp/ner så justeras sökningen till 10kHz/ steg. Avsluta inställningen genom att trycka på band knappen. Hörlursutgången Ä r en 3.5 mm utgång placerad på vänster sida av radion, denna användes för hörlurar eller öronmussla / örplugg. Pluggas en hörlur eller dylikt in i uttaget blir radions högtalare tysta. 11

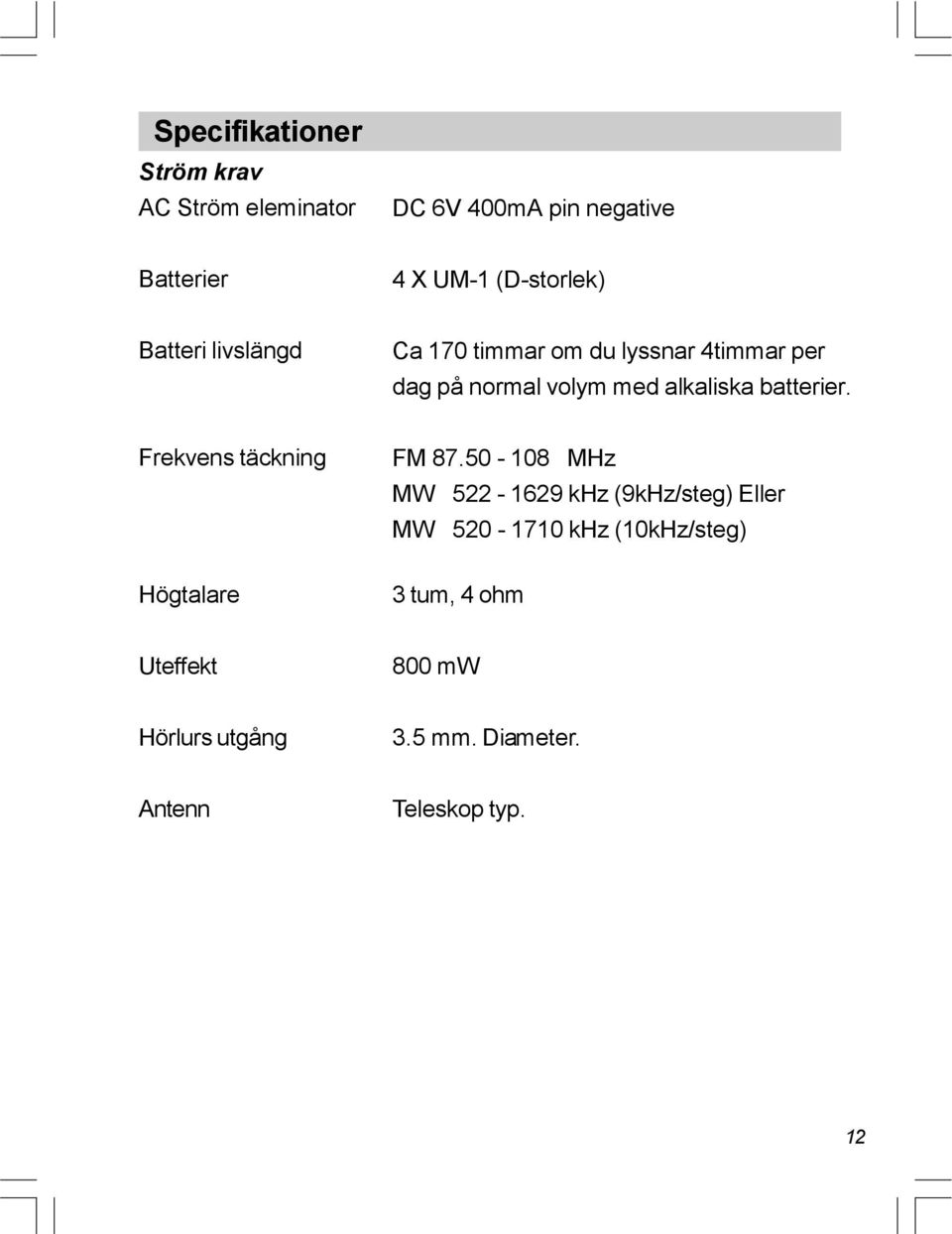

13 Specifikationer Ström krav AC Ström eleminator DC 6V 400mA pin negative Batterier 4 X UM-1 (D-storlek) Batteri livslängd Ca 170 timmar om du lyssnar 4timmar per dag på normal volym med alkaliska batterier. Frekvens täckning Högtalare FM MHz MW khz (9kHz/steg) Eller MW khz (10kHz/steg) 3 tum, 4 ohm Uteffekt 800 mw Hörlurs utgång 3.5 mm. Diameter. Antenn Teleskop typ. 12

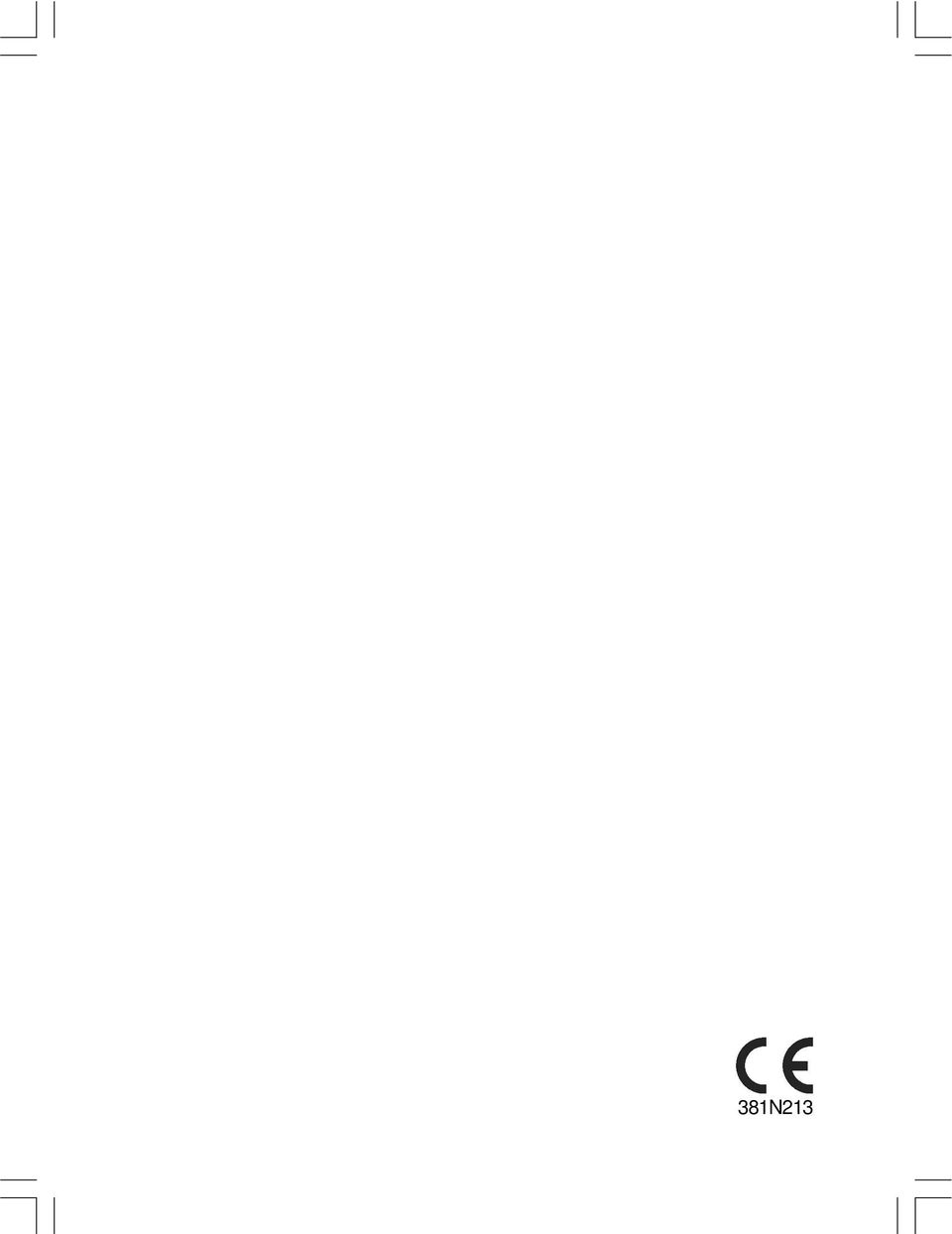

14 381N213
