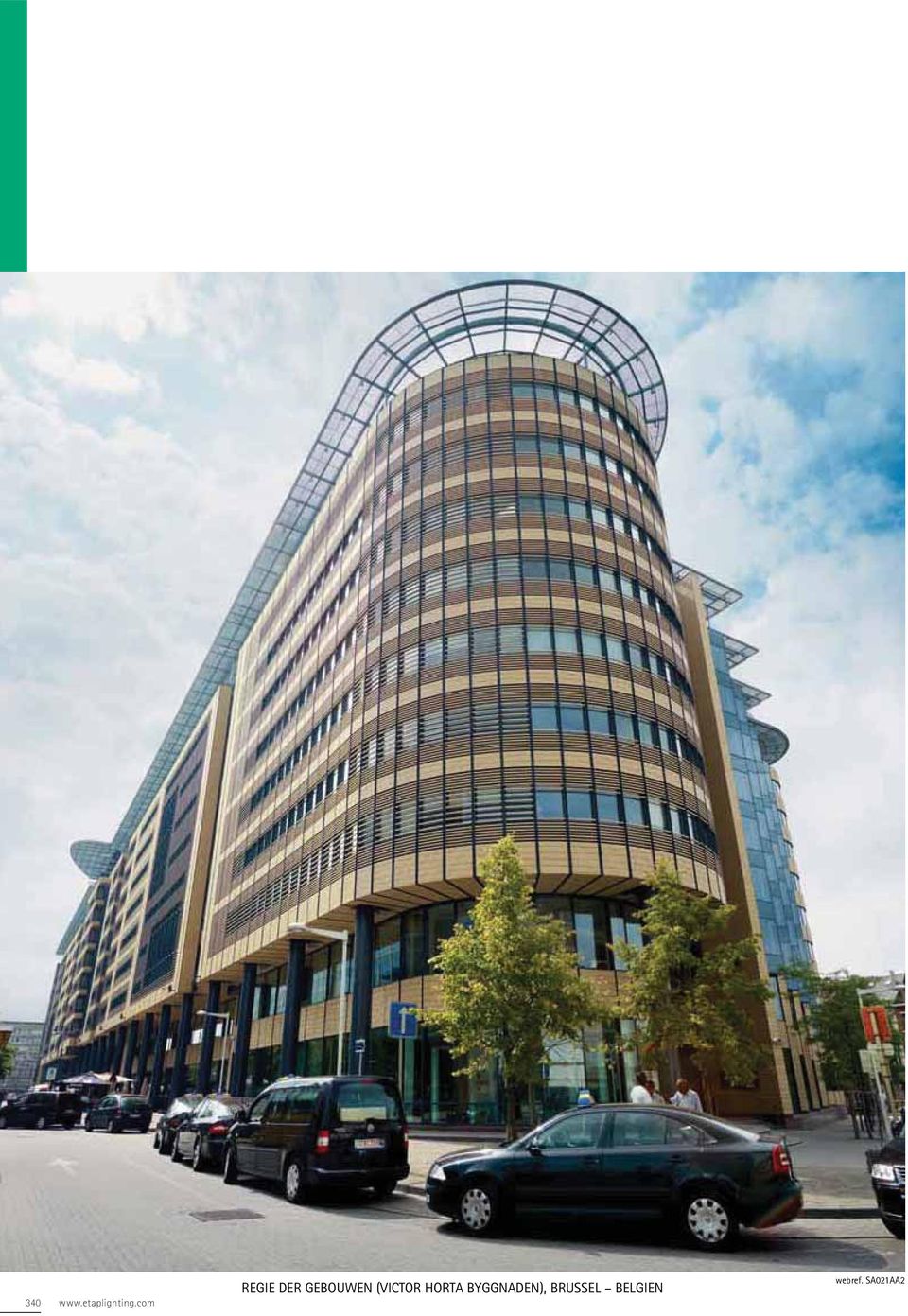

1 340 REGIE DER GEBOUWEN (VICTOR HORTA BYGGNADEN), BRUSSEL BELGIEN webref. SA021AA2

2 SAFETY MANAGER CENTRALT ÖVERVAKNINGS- OCH STYRSYSTEM TILLÄMPNING Program för övervakning, kontroll, rapportering och underhåll av självförsörjande nödbelysningssystem med: KOMPONENTER TM ) eller PC med programvaran (för windows based)** med nödljusenhet kommunikation till företagsnät byggnader som inte är anslutna till ett lokalt nätverk kontrollpanelsystem eller övervakningssystem för hel byggnad. FÖRDELAR batteriets livslängd * kontakta för en översikt av lämpliga typer ** se versionsjämförsele, s

3 Typsa, Madrid - Spanien - webref. SUT1002J -SYSTEMETS EGENSKAPER ARMATUR - MEDDELANDEN PROGRAMVARA - KOMMANDON (INDIVID- / GRUPP- / INSTALLATION) PROGRAMVARA - ÖVERSIKT - aktuellt driftsläge (beredskap/test/vilo/nöd) - lampstatus, testinställningar (tillfälle/cykel) - brinntid för ljuskälla (Endast självförsörjande armaturer) - batteriets varaktighet (armaturer via Emergency Unit Gateway och EBS-system indikerar endast om specificerad varaktighet har uppnåtts) (i enlighet med EN 50172) SYSTEM EXTERNA ANSLUTNINGAR 342

4 web controller - webref. SKX029A1 web TM SYSTEM 1. Självförsörjande -nödbelysningsarmaturer K1, K2, K3, K5*, K6, K7, K9*, KB, KL självförsörjande armaturer se produktsidorna armaturer med lysdiodmodul K9 LED K9* armaturer med nödljusenhet * kontakta * Infällda versioner finns inte i trådlöst utförande 2. web controller (högst 1 BUS per web controller) web controller Hus aluminium Dimensioner L x B x H 160 x 120 x 30 Dimensioner ansluten L x B x H 350 x 120 x 30 Montage DIN-skena Datorutrustning solid state internminne / strömförsörjning: 230V, 0,7A högst / anslutning: Ethernet anslutningsdon 10/100 LAN (RF45), BUS-adapter anslutning Armaturer: Upp till 100 KH Upp till 200 KH Upp till 300 KH Upp till 400 KH Upp till 500 KH Licens för flera armaturer Per 50 KH nätverk a. Trådbundet -nätverk med nödbelysningsarmaturer (högst 500 armaturer per BUS-adapter) web controller BUS strömförsörjning BUS-adapter mått (b x h x d i mm) 90 x 60 x 75 / monteras på DIN-skena räckvidd: största avstånd till mest avlägsna punkter: 0,66 km med 0,5 mm 2 kabel; 1,8 km med 1,5 mm 2 kabel; 2,7 km med 2,5 mm 2 kabel / resistans för BUS energiförsörjning till längst bort liggande anslutningar: 50 ohm / effekt: 3 W mått (b x h x d i mm) 90 x 60 x 75 / monteras på DIN-skena / räckvidd: enligt specifikationer för RS232 / PC-anslutning: RS232 COM-port / effekt: 1 W BUS-ledning typ: tvinnad parledare (0,5 2,5 mm 2 ) / total längd: högst 6 km (största kapacitans: 1 μf) / topologi: fri KH7 KH6 web controller BUS-segment med allmänbelysnings med nödljusheter b. Trådbundet -nätverk för allmänbelysning med nödljusenheter (högst 64 armaturer per segment) EUG strömförsörjning Emergency Unit Gateway (EUG) mått (b x h x d i mm) 90 x 60 x 75 / monteras på DIN-skena / största räckvidd: 200 m / effekt: 6 W mått (b x h x d i mm) 90 x 60 x 75 / monteras på DIN-skena / effekt: 3 W Ledning typ: 2-ledare (0,5 1,5 mm 2 ) / total längd: högst 300 m med 1,5 mm 2 ; högsta resistans 8 ohm Nödljusenheter armaturer med nödenhet KH7 KH6 kontakta 343

5 webref. SKX029A3 c. Trådlöst nätverk med nödbelysningsarmaturer Koordinator mått (b x h x d i mm): 160 x 130 x 60 / 2,4 GHz / 16 kanaler / kommunikation baserat på IEEE / överföringseffekt: 1 mw / att ansluta till BUS KH12 KH12 web controller trådlöst natverk med nödbelysningsarmaturer 4. Åtkomst med web controller PC med nätverksåtkomst och webbläsare a. Direkt via en dator Nätverkskabel korskopplad nätverkskabel web controller nätverkskabel b. Via företagets nätverk Corporate Network Åtkomst med web controller via nätverkskabel web controller corporate network c. Via Internet World Wide Web Åtkomst med web controller via nätverkskabel web controller world wide web 344

6 Central övervakning och styrning med - webref. SKX023A3 windows based SYSTEM 1. Självförsörjande -nödbelysningsarmaturer K1, K2, K3, K5*, K6, K7, K9*, KB, KL självförsörjande armaturer se produktsidorna K1, K2, K3, K5, K6, K7, K9, KB, KL armaturer för centralt batterisystem EBS: Static, Dynamic Light, Group armaturer med lysdiodmodul Kontakta * armaturer med nödenhet* se produktsidorna kontakta * Infällda versioner finns inte i trådlöst utförande 2. Programvaran Safety Manager PC Levereras på CD-ROM / hjälp med inställningar och uppstart av installationen / skydd med flera olika kodnivåer / integrerad handbok på engelska (inkl. RS232 kabel 8 m) processor: minst Pentium II 266 MHz / operativsystem: Windows 2000 eller senare / RAM: minst 64 Mb / hårddisk: minst 400 Mb / video RAM: S-VGA 1 Mb / skärm: VGA 640x480 / mus/cd-spelare / RS232 COM-port (minst 1) Windows XP och 2000: inloggning som administratör krävs för installation, inloggning som användare räcker för användning KH3-E 3. Nätverk (högst armaturer, högst 12 COM-portar per system) a. Trådbundet BUS-nätverk med nödbelysningsarmaturer (högst 500 armaturer per BUS-adapter) BUS strömförsörjning mått (b x h x d i mm) 90 x 60 x 75 / monteras på DIN-skena räckvidd: störstaavstånd till mest avlägsna punkter: 0,66 km med 0,5 mm 2 kabel; 1,8 km med 1,5 mm 2 kabel; 2,7 km med 2,5 mm 2 kabel / resistans för BUS energiförsörjning till längst bort liggande anslutningar: 50 ohm / effekt: 3 W BUS-adapter BUS-ledning mått (b x h x d i mm) 90 x 60 x 75 / monteras på DIN-skena / räckvidd: enligt specifikationer för RS232 / PC-anslutning: RS232 COM-port / effekt: 1 W typ: tvinnad parledare (0,5 2,5 mm 2 ) / total längd: högst 6 km (största kapacitans: 1 μf) / topologi: fri 345

7 b. Trådlöst nätverk med nödbelysningsarmaturer Koordinator mått (b x h x d i mm): 160 x 130 x 60 / 2,4 GHz / 16 kanaler / kommunikation baserat på IEEE / överföringseffekt: 1 mw / att ansluta till BUS KH12 KH12 trådlöst natverk med nödbelysningsarmaturer c. Centralt batterisystem (EBS) (ej för Superior eller Static) E S Direkt anslutning Anslutningsmodul - EBS via USB för anslutning av ett EBS-system ( centralt batterisystem) via USB (materiel, programvara, ID-användare) KH14 EBS strömkrets EBS BUS-koppling ledning CAN BUS, 3-ledare, max m Anslutning via corporate network Anslutningsmodul - EBS via LAN för anslutning av ett EBS-system ( centralt batterisystem) via LAN (materiel, programvara, ID-användare) KH15 E S ledning corporate network K4H1 EBS strömkrets corporate network KH7 KH6 d. BUS-segment för allmänbelysning med nödljusenheter (högst 64 armaturer per segment) BUS strömförsörjning mått (b x h x d i mm) 90 x 60 x 75 / monteras på DIN-skena / största räckvidd: 200 m / effekt: 6 W KH7 BUS-segment med allmänbelysnings med nödljusheter Emergency Unit Gateway (EUG) BUS ledning Nödljusenheter mått (b x h x d i mm) 90 x 60 x 75 / monteras på DIN-skena / effekt: 3 W typ: 2-ledare (0,5 1,5 mm 2 ) / total längd: högst 300 m med 1,5 mm 2 ; högsta resistans 8 ohm armaturer med nödenhet KH6 kontakta 346

8 4. Anslutning till -nätverk i andra byggnader a. Via ett lokalt nätverk (LAN) (1 PC-port per LAN-anslutning) YTTERLIGARE KOMPONENTER PER ANSLUTEN BYGGNAD COM-server -drivrutin för PC- och COM-server ska konfigureras via lokala nätverkets (LAN) administratör KH11 M Ser er Lokalt nätverk (LAN) ethernet BUS-netwerk b. Över en specifik fast kabel via en RS232-driver (line driver) (för byggnader som inte utrustats med en LAN-anslutning) YTTERLIGARE KOMPONENTER - HUVUDBYGGNADEN RS232-driver beroende på krav av driver för RS232 / 1 per ansluten byggnad kontakta S2 2 r er e l ne YTTERLIGARE KOMPONENTER PER ANSLUTEN BYGGNAD RS232-driver beroende på krav kontakta Ledning beroende på krav av driver för RS232 (line driver) BUS-netwerk 347

9 348 UNIVERSITET, DELFT NEDERLÄNDERNA webref. SKX030B1

10 Med web TM kan armaturer lätt lokaliseras på bilder eller planritningar över Er byggnad - webref. SKX029A5 JÄMFÖRELSE MELLAN: web TM och windows based web TM windows based Maximalt antal armaturer per system Åtkomst x x Via företagsnätverk x x Via Internet x Användargränssnitt Navigering med bilder / och eller planritningar x Navigering via trädstruktur x x Mjukvarans plattform Windows 2000 till Windows Vista x x Uppföljning - Trådbunden självförsörjande armatur x x - Trådlös självförsörjande armatur x x - K9 modul x x - Nödljusenheter x x - Centralmatade armaturer via EBS system x Rapportera I enlighet med SS-EN50172 x x nätverk Direktanslutning till armaturerna x x x x x Anslutning till ett fastighetssystem Potentialfri kontakt x x x 349

11 NÄTVERK FÖR BYGGNADSÖVERVAKNING Även nödbelysning från kan, förutom till andra tillämpningar, anslutas till sådana nätverk. Erfarenheten har lärt oss att detta ständigt inbegriper kundanpassade lösningar. För sådana projekt utarbetar vi gärna bästa möjliga lösning. Kontakta din -rådgivare. ÅTKOMST MED WEB CONTROLLER 1) VOLT-FRI KONTAKT FÖR Med den här lösningen kan status för -installationen visas med 4 öppna/slutna kontakter. Följande felsituationer visas: PVC-strömförsörjning matt (b x h x d i mm): 27 x 75 x 10 / monteras pa DIN-skena / effekt: < 5W KH8 PVC-utgångsmodul matt (b x h x d i mm): 72 x 122 x 42 / monteras pa DIN-skena KH9 PVC-modul matt (b x h x d i mm): 72 x 122 x 420 / monteras pa DIN-skena / PC-anslutning: RS232 SOM-port KH10 2) ASCII EXPORTFIL Varje dag skriver controller ut en detaljerad fil som används som indata för behandling i byggnadens övervakningssystem. LON Dessa självförsörjande nödbelysningar från har testfunktion EST+ och inbyggd kommunikations- från armaturerna. 1) ARMATURER MED KOMMUNIKATIONSMODUL LON kontakta 2) PROGRAMVARA 3) BUS-NÄTVERK 350

12 Hempelmann Kassel, Kassel/Waldau Tyskland ( System) - webref. SKX030A1 Centralstation, Antwerpen Belgien (LON System) - webref. SKX030C1 JÄMFÖRELSE AV SYSTEMFUNKTIONER LON DALI Armatur meddelanden Fel: problem med ljuskälla, batteri, elektronik, nätverk x Identifieringsuppgifter x Visning av rätt kommunikation med kommunikationslampor x Programvara - kommandon Slå på / av permanentdriven ljuskälla x Justerbart testmoment x Aktivera/avaktivera viloläge x Manuell testfunktion x Programvara - översikt Felmeddelanden: kommunikationsfel för ljuskälla, batteri, elektronik, nätverk x Statistik: statusrapport, historik x Systemstatus driftsläge (standby / test / vila / nödfall), lampstatus, testinställningar (moment / cykel), ljuskällans brinntid, batteriets hållbarhet Systemrapporter: installationsrapport, testinställningar, statusrapport, underhållsrapport x x Underhåll: underhållsbeställningar och information om armatur, ljuskälla och batteri x standard ska implementeras av systemintegratören x 351

13 NÖDBELYSNING SAFETY MANAGER (): TRÅDBUNDEN/TRÅDLÖS BUS anslutning armaturer Koordinator trådlös kommunikation BUS power supply 230V 50Hz overload xmt power BUS POWER SUPPLY L N bus BUS 230V BUS adapter Anslutning flera BUS adapter 230V 50Hz 230V 50Hz 230V 50Hz 230V 50Hz status status status status com xmt com xmt com xmt com xmt bus xmt bus xmt bus xmt bus xmt BUS ADAPTER power BUS ADAPTER power BUS ADAPTER power BUS ADAPTER power Tx B Gnd PC A Tx B Gnd PC A FROM COM. PORT OR PREV. ADAPTER SHORT OR TO NEXT- ADAPTER FROM COM. PORT OR PREV. ADAPTER SHORT OR TO NEXT- ADAPTER FROM COM. PORT OR PREV. ADAPTER SHORT OR TO NEXT- ADAPTER FROM COM. PORT OR PREV. ADAPTER SHORT OR TO NEXT- ADAPTER A > B MAX. 8M bus A > B MAX. 8M first bus intermediate bus last bus BUS 1 (max. 500 armaturer) BUS 2 (max. 500 armaturer) BUS 3 (max. 500 armaturer) 449
