Dubbelgängad skruv PONDUS
|
|
|
- Karl-Erik Lars-Olof Lundström
- för 7 år sedan
- Visningar:
Transkript
1
2 Dubbelgängad skruv PONDUS 1. Egenskaper 2. Jämförelse med traditionell träskruv 3. Användningsområde applikations exposé 4. Beräkningsförutsättningar 5. Hjälpmedel
3 1 Egenskaper
4 Egenskaper Reducerad skallstorlek -> försänkning till önskat djup Specialdesignad gängutformning -> sammanpressning trävirke KTX Torpedospets (nyutvecklad patenterad borrspets som: Garanterar lågt vridmoment och ett bra grepp vilket ger en snabb och säker start på montaget och reducerar risken för wobbling Reducerar risken för sprickbildning och medger montage i tunt virke KTX Drivning Nyutvecklat drivsystem som kombinerar stabilitet med högt vridmotstånd. Kan också kombineras med andra typer av bits. Ytbehandling KTX nanobeläggning är ett krom 6 fritt multibeläggningssystem med högt korrosionsmotstånd Klarar: 1500 h saltspraytest 15 cykler Kesternich
5 Reducerad skallstorlek -> försänkning till önskat djup

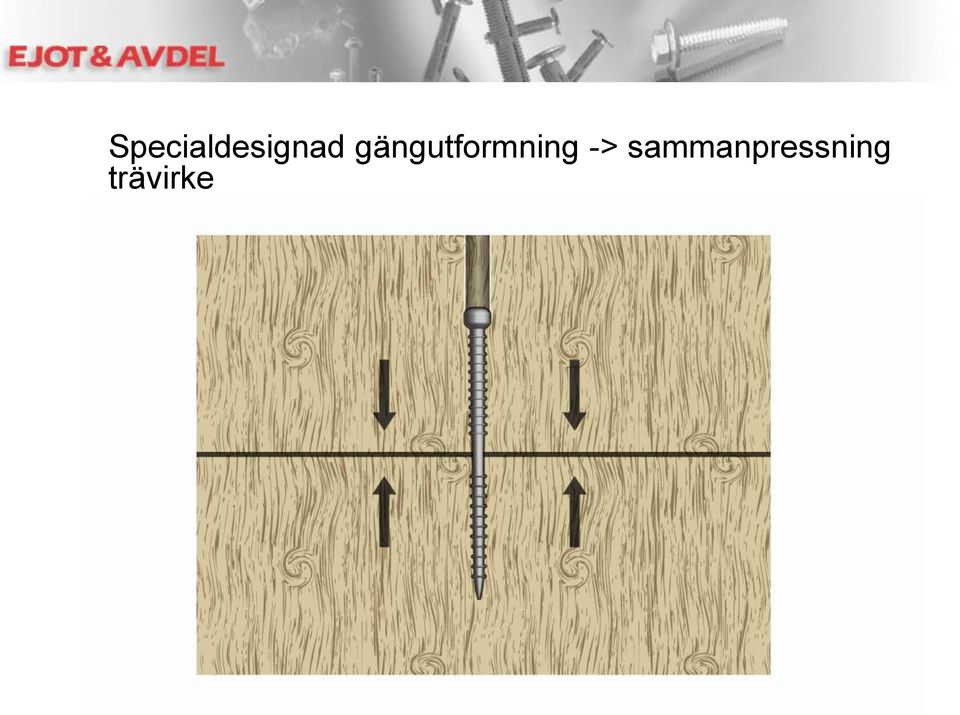

6 Specialdesignad gängutformning -> sammanpressning trävirke
7 KTX Torpedospets Garanterar lågt vridmoment och ett bra grepp vilket ger en snabb och säker start på montaget och reducerar risken för wobbling
8 KTX Torpedospets Reducerar risken för sprickbildning och medger montage i tunt virke
9 KTX Drivning Nyutvecklat drivsystem som kombinerar stabilitet med högt vridmotstånd. Kan också kombineras med andra typer av bits.
10 Ytbehandling KTX nanobeläggning är ett krom 6 fritt multibeläggningssystem med högt korrosionsmotstånd Klarar: 1500 h saltspraytest 15 cykler Kesternich
11 2 Jämförelse med traditionell träskruv
12 Jämförelse - dragpåkänning PONDUS Traditionell träskruv Samma gängförankring ger likvärdig styrka i över och understycke. Stansverkan vid skallen. Gängans förankring avsevärt starkare än skruvskallens motstånd mot överkragning.
13 Traditionell träskruv Jämförelse - tvärkraft PONDUS, dragen vinklad PONDUS, horisontellt montage Stora deformationer på grund av böjning och stansverkan vid skallen. Minimala deformationer. Kombinationen dragskraft och friktion ger hög hållfasthet. Mindre deformationer än traditionell träskruv, lägre hållfasthet än vid vinklat montage, så kallad repverkan.
14 3 Användningsområde applikations exposé

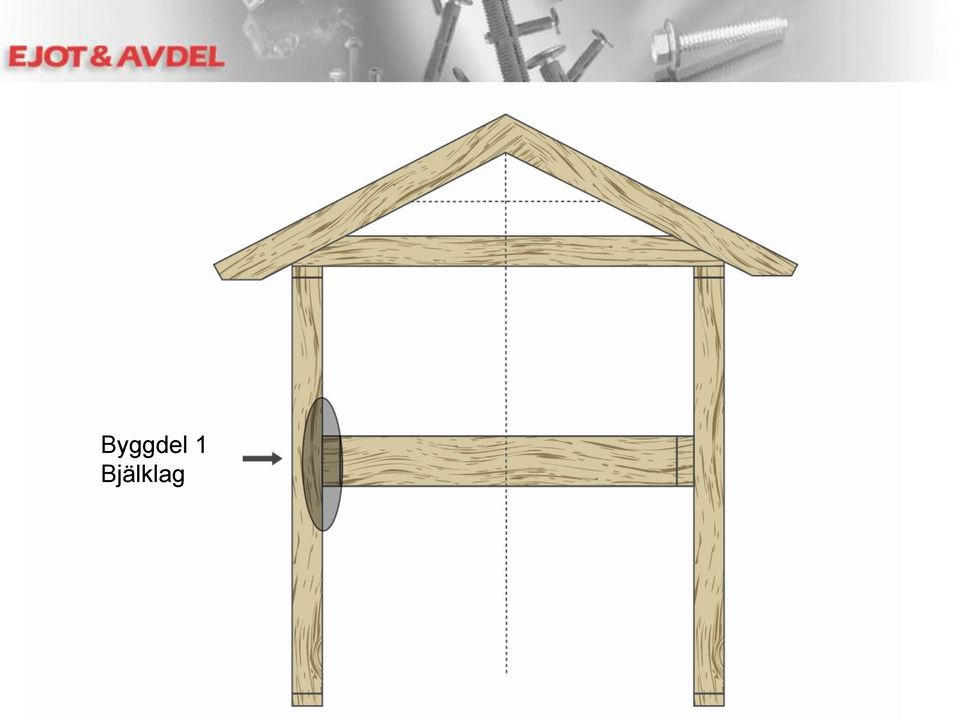

15 Byggdel 1 Bjälklag
16 Byggdel 1 Bjälklag Traditionell metod PONDUS Applikation: Infästning sekundärbalk till huvudbalk Infästningsmetod: Byggbeslag, balksko Applikation: Infästning sekundärbalk till huvudbalk Infästningsmetod: PONDUS dubbelgängad träskruv

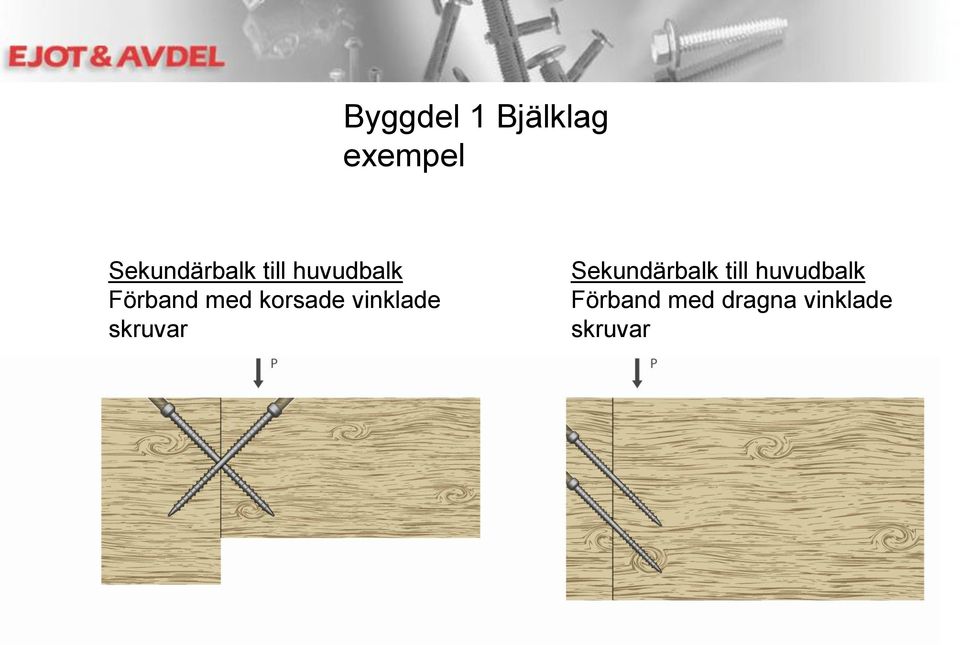

17 Byggdel 1 Bjälklag exempel Sekundärbalk till huvudbalk Förband med korsade vinklade skruvar Sekundärbalk till huvudbalk Förband med dragna vinklade skruvar
18 Byggdel 1 Bjälklag exempel Sekundärbalk till huvudbalk Förstärkning vid urtag i balkände Sekundärbalk till massivvägg Förband med dragna vinklade skruvar
19 Byggdel 2 Yttertak - takstolar
20 Byggdel 2 Yttertak - takstolar Traditionell metod PONDUS Applikation: Infästning takstol till hammarband Infästningsmetod: Byggbeslag, universalbeslag Applikation: Infästning takstol till hammarband Infästningsmetod: PONDUS dubbelgängad träskruv
21 Byggdel 2 Yttertak takstolar exempel Takstol till hammarband Förband med dragen skruv
22 Byggdel 3 Yttertak - takåsar
23 Byggdel 3 Yttertak - takåsar Traditionell metod PONDUS Applikation: Infästning takås till takstol Infästningsmetod: Byggbeslag, åsfäste Applikation: Infästning takås till takstol Infästningsmetod: PONDUS dubbelgängad träskruv
24 Byggdel 3 Yttertak takåsar exempel Takås till takstol Förband med dragen skruv
25 Byggdel 3 Yttertak takåsar exempel Fribärande läkt till takstol Läkt till råspont
26 Byggdel 4 Yttertak - renovering
27 Byggdel 4 Yttertak - renovering Renovering: Säkring befintliga spikade åsar Ny trampsäker infästning nya åsar
28 Byggdel 5 Yttervägg - väggreglar
29 Byggdel 5 Yttervägg - väggreglar Traditionell metod PONDUS Applikation: Infästning väggregel till trästomme Infästningsmetod: Byggbeslag, byggvinkel Applikation: Infästning väggregel till trästomme Infästningsmetod: PONDUS dubbelgängad träskruv
30 Byggdel 5 Yttervägg - väggreglar exempel Väggregel till trästomme Draget förband x70 45x145
31 Byggdel 6 Yttervägg - regelstomme
32 Byggdel 6 Yttervägg - regelstomme Traditionell metod PONDUS Applikation: Infästning vertikal stomregel till syll Infästningsmetod: Byggbeslag, vinkelbeslag Applikation: Infästning vertikal stomregel till syll Infästningsmetod: PONDUS dubbelgängad träskruv
33 Byggdel 6 Yttervägg - regelstomme exempel Regel till syll Infästning långsida Förband med tvärkraftsbelastade skruvar Regel till syll Infästning kortsida Förband med tvärkraftsbelastade skruvar
34 Byggdel 7 & 8 Stomkomplettering
35 Byggdel 7 Stomkomplettering - upplagsknap Traditionell metod PONDUS Applikation: Upplagsknap för balk Infästningsmetod: Bultförband med genomgående skruv Applikation: Upplagsknap för balk Infästningsmetod: PONDUS dubbelgängad träskruv
36 Byggdel 7 Stomkomplettering - upplagsknap exempel Upplagsknap för balk Förband med dragna vinklade skruvar
37 Traditionell metod Byggdel 8 Stomkomplettering - limförband PONDUS Applikation: Sammanfogning trä med limning Hopfogningsmetod: Lim + limknektar Applikation: Sammanfogning trä med limning Hopfogningsmetod: PONDUS dubbelgängad träskruv som limknekt
38 4 Beräkningsförutsättningar
39 Beräkningsförutsättningar Beräkningsmetoder konsistenta med svenska konstruktionsregler baserade på BKR 03 med tillhörande standarder Karakteristiska värden genom provning är definierade som den nedre 5% fraktilen bestämd på 75% konfidensnivå Dragkapacitet enskild skruv PONDUS skruven tillverkas i 9.8 stål Nominell brottspänning 900N/mm 2 (f uk ) Flytspänning 720N/mm 2 (f yk ) (900x0,8) Kärndiameter vid beräkning: PONDUS d k (mm) 4,5 2,80 6,5 3,50 8,2 5,60
40 Beräkningsförutsättningar Nominella mått PONDUS-skruv L=totallängd d=ytterdiameter d k =kärndiameter L 1 =övre gängad del L 2 =Undre gängad del L 3 =Ogängad del Beteckning PONDUSxLxd
41 Utdragskapacitet PONDUS i trä f k Karakteristisk utdragskapacitet, F k, beräknas ur sambandet: F d L f k ef k d =nominell skruvdiameter (ytterdiameter gänga) L ef =effektiv förankringslängd f k =4,5N/mm 2 för PONDUS med skruvdiameter 4.5, 6.5 och 8.2mm = 3,14 f k gäller för vinklad skruvinfästning i intervallet 30<α>60 se bild giltighetsområde
42 Giltighetsområde Vinklad skruvinfästning i intervallet 30<α>60 α=vinkeln mellan skruv och träyta Skruvning vinkelrät mot ändyta är ej tillåten
43 Förband med dragna vinklade skruvar Karakteristisk bärförmåga R k kan beräknas enligt: R k n R TK cos sin n=antal skruvar i förbandet 6 R TK =skruvens utdragskapacitet enligt formel: d f k L ef R TK =min F uk f k =karakteristisk draghållfasthet i virket d=nominell skruvdiameter (ytterdiameter gänga) L ef =effektiv förankringslängd för gängan närmast skruvspets F uk =karakteristisk draghållfasthet i skruvstålet(n) f uk =900Mpa =skruvvinkel mot kontaktytan mellan förbandsdelarna =friktionskoefficient mellan kontaktytorna=0,26 =3,14 I dragbelastade förband blir kontakttrycket större mellan ytorna vid ökad belastning. Således kan friktionen tillgodoräknas
44 Förband med korsade vinklade skruvar Karakteristisk bärförmåga R k kan beräknas enligt: R k n p R R cos CK TK n p =antal par skruvar i förbandet 3 R CK =skruvens tryckkapacitet enligt formel: d f k L 1 R CK =min d f k L 2 0,8 F uk R TK =skruvens utdragskapacitet enligt formel: d f k L ef R TK =min F uk f k =karakteristisk draghållfasthet i virket d=nominell skruvdiameter (ytterdiameter gänga) L 1 =gängad del närmast skruvhuvud L 2 =gängad del närmast skruvspets L ef =effektiv förankringslängd för gängan närmast skruvspets
45 Från karakteristiskt (f k ) till dimensionerande lastvärde (f d ) f k Karakteristiskt värde oftast baserat på provningsresultat Lasttyp och klimatklass f d r m f k n Materialfaktor Säkerhetsklass
46 Olika klimatklasser Klimatklass Exempel 0 Limträkonstruktioner inomhus i varaktigt uppvärmda lokaler utan luftfuktning 1 Vindbjälklag och takstolar i kalla men ventilerade vindsutrymmen över uppvärmd lokal Pelare och väggreglar i ytterväggar till uppvärmd lokal som skyddas av ventilerad och dränerad beklädnad Bjälklag över inluftsventilerade kryprum 2 Bjälklag över uteluftsventilerade kryputrymmen Limträkonstruktioner i lokaler eller byggnader som inte är permanent uppvärmda Limträkonstruktioner i dåligt ventilerade simhallar 3 Limträkonstruktioner i lokaler eller byggnader med fuktalstrande verksamhet Konstruktioner som är helt oskyddade för väta eller i direkt kontakt med mark
47 Riktlinjer för korrosionsskydd, infästning och sammanfogning av träkonstruktioner
48 5 Hjälpmedel
49 Karakteristisk bärförmåga primär/sekundär m.a.p. virkesdimension Fästdon: PONDUS6.5x90 Limträ: 42mm
50 Karakteristisk bärförmåga primär/sekundär m.a.p. virkesdimension Fästdon: PONDUS6.5x90 Standardvirke: 45mm
51 Karakteristisk bärförmåga primär/sekundär m.a.p. virkesdimension Fästdon: PONDUS6.5x90 Limträ: 42mm Standardvirke: 45mm Min kantavstånd=17mm
52 PONDUS-Program Bet. Drivn Diameter (d) L L1 L2 L3 PONDUS-T 4.5x40 KTX 4, PONDUS-T 4.5x60 KTX 4, PONDUS-T 4.5x70 KTX 4,
53 PONDUS-Program Bet. Drivn. Diameter (d) L L1 L2 L3 PONDUS-T 6.5x70 KTX 6, PONDUS-T 6.5x90 KTX 6, PONDUS-T 6.5x130 KTX 6, PONDUS-T 6.5x160 KTX 6, PONDUS-T 6.5x190 KTX 6, PONDUS-T 6.5x220 KTX 6, PONDUS-T 8.2x160 KTX 8, PONDUS-T 8.2x190 KTX 8, PONDUS-T 8.2x220 KTX 8, PONDUS-T 8.2x250 KTX 8, PONDUS-T 8.2x280 KTX 8, PONDUS-T 8.2x300 KTX 8, PONDUS-T 8.2x330 KTX 8,
54
