1

2 Erstantie 2, FIN Villähde 2

3 Erstantie 2, FIN Villähde 3 INNEHÅLL Sida 1 PRODUKTBESKRIVNING MATERIAL OCH SKRUVKOSTRUKTION SKRUVSORTIMENTET MATERIAL TILLVERKNINGSSÄTT TILLVERKNINGSTOLERANSER KVALITETSKONTROLL OCH PRODUKTMÄRKNING DIMENSIONER ATP och AHP kamstänger ALP grundskruvar AMP skruvar BÄRFÖRMÅGA DIMENSIONERINGSPRINCIPEN BÄRFÖRMÅGA KOMBINERAD LAST ANVÄNDNINGEN AV GRUNDSKRUVAR BEGRÄNSNINGAR SKRUVFÖRBINDNINGENS DIMENSIONERINGSPRINCIP SKRUVPLACERING Minimikantavstånd för normalkrafter Minimi c/c-avstånd för normalkrafter Minimikantavstånd för tvärkraft TILLÄGGSARMERING Armering av en skruvförbindning Infästning pelare till pelare Korta studshuvudsankare i betongplattor eller i fundament Korta studshuvudsankare i en fundamentpelare med raka kamstänger i fundamentpelare AMP skruvar i en pelare ANVISNINGAR FÖR KAMSTÅNG T KORRIGERING AV KAPACITETSVÄRDEN Betonghållfasthet Små kantavstånd Små c/c-avstånd Beständighet och täckande betongskikt MONTERING ATT BILDA EN SKRUVGRUPP INGJUTNING AV SKRUVAR OCH TOLERANSER BÖJNING OCH SVETSNING MONTERING AV PELARE PÅ BYGGPLATSEN SÄKERHETSÅTGÄRDER KONTROLLANVISNINGAR Ingjutning av grundskurvar Montering av pelaren... 16

4 1 PRODUKTBESKRIVNING Erstantie 2, FIN Villähde 4 na överför krafter i stångens riktning till fundament, annan pelare eller vägg via kamstångens vidhäftning eller med hjälp av en studshuvudsförankring. Tvärkrafter överförs via betongens kanttryckpåkänning mot stången (monteringsskedet) eller via friktion (förbindning med gjord undergjutning). 2 MATERIAL OCH SKRUVKOSTRUKTION 2.1 Skruvsortimentet Anstar tillverkar följande standardskruvtyper: ATP Kort kamstångsskruv med studshuvudsförankring AHP Rak gängad kamstång ALP-L Gänga i höghållfasthetsstål med tillsvetsade korta studshuvudsförankringar ALP-P Gänga i höghållfasthetsstål med tillsvetsade raka kamstänger AMP, -M Standardskruv för momentstyv förbindning mellan prefab balk och pelare Förutom skruv innehåller standardleveransen 2 muttrar och 2 runda brickor. 2.2 Material - Kamstång T16-T32 SFS 1215 (EN 10080) A500HW (B500B), f y = 500 N/mm² Kamstång T40 NS B500NC - ALP gänga Höghållfasthetsstål f y = 700 N/mm² Imacro M, Ovako f u = N/mm² - Mutter ISO hållfasthetsklass 8 - Bricka EN S355J2+N 2.3 Tillverkningssätt Tillverkningsmetod - Kamstänger och gängade stänger kapas mekaniskt - Kamstängerna MAG svetsas med robot eller för hand till gängad stång enligt EN med svetsklass C enligt EN-ISO Rullgängad stång M16-M52, gängan M60 är skuren - Studshuvudsförankringen varmstukas Ytbehandling: 1) Standardleverans är obehandlat stål med lätt oljad gänga 2) Varmförzinkning enligt EN ISO 1461 också för muttrar och brickor - ATP och AHP skruvarna är helt förzinkade - förzinkade gängor för ALP och AMP skruvar svetsas till obehandlade kamstänger 2.4 Tillverkningstoleranser - Skruvlängd ± 10 mm - Längd på gänga +5,-0 mm - Metrisk gänga ISO g 2.5 Kvalitetskontroll och produktmärkning Anstar gängade stänger tillverkas enligt EN och svetsas till kamstänger enligt EN Den externa kvalitetskontrollen handhas av Inspecta Certification och Nordcert. Skruvarna förses med följande beteckningar: - kontrollmärke för Inspecta Certification och Nordcert - firmabeteckning ANSTAR, CE-märke, produkttyp och tillverkningsvecka

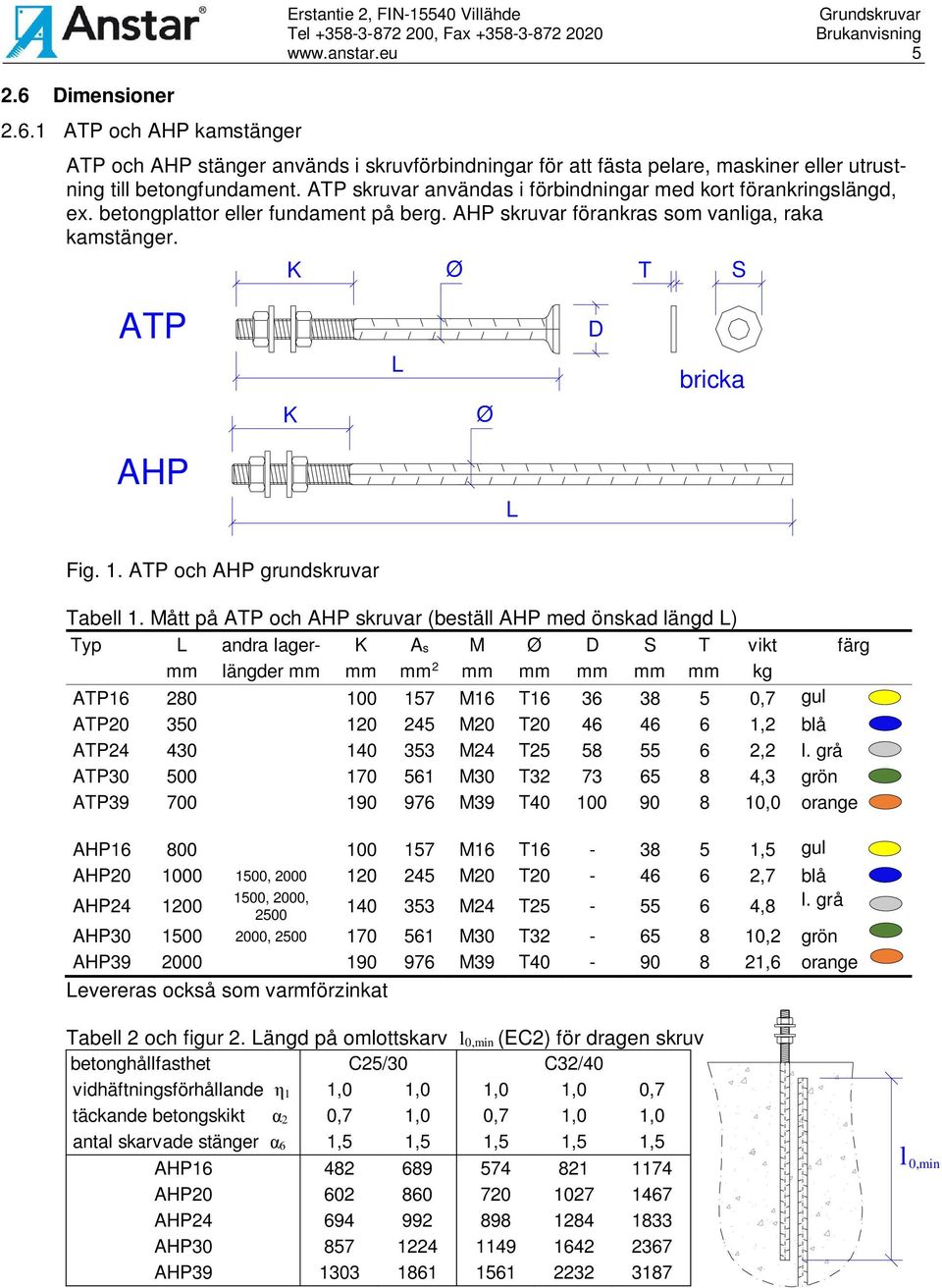

5 2.6 Dimensioner ATP och AHP kamstänger Erstantie 2, FIN Villähde 5 ATP och AHP stänger används i skruvförbindningar för att fästa pelare, maskiner eller utrustning till betongfundament. ATP skruvar användas i förbindningar med kort förankringslängd, ex. betongplattor eller fundament på berg. AHP skruvar förankras som vanliga, raka kamstänger. K Ø T S ATP K L Ø D bricka AHP L Fig. 1. ATP och AHP grundskruvar Tabell 1. Mått på ATP och AHP skruvar (beställ AHP med önskad längd L) Typ L andra lager- K As M Ø D S T vikt färg mm längder mm mm mm 2 mm mm mm mm mm kg ATP M16 T ,7 gul ATP M20 T ,2 blå ATP M24 T ,2 l. grå ATP M30 T ,3 grön ATP M39 T ,0 orange AHP M16 T ,5 gul AHP , M20 T ,7 blå AHP M24 T ,8 l. grå 1500, 2000, 2500 AHP , M30 T ,2 grön AHP M39 T ,6 orange Levereras också som varmförzinkat Tabell 2 och figur 2. Längd på omlottskarv l 0,min (EC2) för dragen skruv betonghållfasthet C25/30 C32/40 vidhäftningsförhållande η 1 1,0 1,0 1,0 1,0 0,7 täckande betongskikt α 2 0,7 1,0 0,7 1,0 1,0 antal skarvade stänger α 6 1,5 1,5 1,5 1,5 1,5 AHP AHP AHP AHP AHP l 0,min

6 2.6.2 ALP grundskruvar Erstantie 2, FIN Villähde 6 ALP skruvar används för att infästa pelare, maskiner eller utrustning till betongfundament. De korta ALP-L skruvarna används i betongplattor eller fundament på berg. ALP-P skruvarna förankras som raka kamstänger. K 50 Ø ALP22L,..., -52L ALP60L ALP-L K 50 L Ø D D ALP36P ALP39P ALP45P ALP52P ALP60P ALP22P ALP27P ALP-P L D D Fig. 3. ALP grundskruv Tabel 3. Mått på ALP grundskruvar Typ L K As M Ø D S T vikt färg mm mm mm 2 mm mm mm mm mm kg ALP22L M22 3T ,6 l. blå ALP27L M27 3T ,0 svart ALP30L M30 3T ,7 ALP36L M36 3T ,0 röd ALP39L M39 3T ,6 brun ALP45L M45 3T ,5 lila ALP52L M52 3T ,2 vit ALP60L M60 4T ,6 rosa ALP22P M22 3T ,6 l. blå ALP27P M27 3T ,7 svart ALP30P M30 3T ,0 ALP36P M36 4T ,8 röd ALP39P M39 4T ,7 brun ALP45P M45 4T ,6 lila ALP52P M52 4T ,3 vit ALP60P M60 4T ,0 rosa Levereras också som varmförzinkat (endast den gängade stången ej kamstängerna) L = Skruvlängd K = Längd på gängan K j = Gängans spänningsarea M = Storlek på metrisk gänga Ø = Antal och storlek på kamstänger D = Diameter på den totala studshuvudsarean S = Brickans diameter T = Brickans tjocklek

7 2.6.3 AMP skruvar Erstantie 2, FIN Villähde 7 AMP skruvar används i momentstyva förbindningar mellan prefab balkar och pelare. Skruvarna har dimensionerats för pelarens begränsade förankringslängd. AMP skruvar kan också användas i andra förbindningar med begränsad förankringslängd, betongplattor, fundament på berg osv. AMP-M skruvar används att förbinda två prefab balkar på pelarens motsatta sidor. Typbeteckningen bestäms för pelarmåttet AMP-M-L (ex. AMP52M-1480). AMP AMP-M K 50 U A Ø K 50 pelarens bredd Ø 50 K B L L Fig. 4. AMP skruv Tabell 4. Mått på AMP skruvar Typ L K As M A B Ø U S vikt färg mm mm mm 2 mm mm mm mm mm mm kg AMP M T ,5 röd AMP M T ,8 brun AMP M T ,7 lila AMP M T ,3 vit AMP M T ,8 rosa AMP36M-L M T röd AMP39M-L M T brun AMP45M-L M T lila AMP52M-L M T vit AMP60M-L M T rosa L = Skruvlängd K = Längd på gängan K j = Gängans spänningsarea M = Storlek på metrisk gänga A = Ankarplattans längd B = Ankarplattans bredd Ø = Kamstängernas diameter U = Ankarplattans avstånd från gängan S = Brickans diameter

8 3 BÄRFÖRMÅGA 3.1 Dimensioneringsprincipen Erstantie 2, FIN Villähde 8 Skruvarnas bärförmåga har dimensionerats med följande standarder/metoder: Drag: - EN :2005 Dimensionering av stålkonstruktioner, Allmänna regler - EN :2005 Dimensionering av knutpunkter och förband Bärförmågan för skruvens draglast enligt tabell 3.4 har beräknats med koefficienterna k = 0,9, γ M1 = 1, γ M2 = 1,25 (NA: FIN) genom att beakta tvärkraftsbegränsningen i kapitel EN :2004 Dimensionering av betongkonstruktioner, Allmänna regler Tvärkraft: - Skruv på elastiskt underlag med kantavstånd 10Ø enligt De Beer - Jämfört med CEN/TS :2009 kapitel 6.3 ger modellen en litet mindre bärförmåga med en mindre sidoförskjutning i bruksgränstillstånd 3.2 Bärförmåga Bärförmågan i drag och tryck har beräknats utgående från spänningsarean enligt EN : 3.6. I förbindningen pelarstålfot-fundament är skruven dimensionerande för bärförmågan. Tabell 5. Dimensionerande bärförmåga för gängade kamstänger i betong C25/30. Skruv Normalkraft Tvärkraft Motsvarande god vidhäftning, α 2 = 0,7 NRd [kn] VRd [kn] pelarstålfot ATP16 AHP AHK16 ATP20 AHP AHK20 ATP24 AHP AHK24 ATP30 AHP AHK30 ATP39 AHP AHK39 Gängade kamstänger kan också användas med APK stålfötter vilka då är överdimensionerade. Tabell 6. Dimensionerande bärförmåga för höghållfasthetsgänga (8.8) i betong C25/30. Skruv Normalkraft Tvärkraft Motsvarande god vidhäftning, α 2 = 0,7 NRd [kn] VRd [kn] pelarstålfot ALP22L,-P APK24 ALP27L,-P APK30 ALP30L,-P (APK30) ALP36L,-P AMP36, -M APK36 ALP39L,-P AMP39, -M APK39 ALP45L,-P AMP45, -M APK45 ALP52L,-P AMP52, -M APK52 ALP60L,-P AMP60, -M APK Kombinerad last Då skruven belastas samtidigt med drag- och tvärkraft bör följande ekvation gälla: (N Ed / N Rd) 1,5 + (V Ed / V Rd) 1,5 1,0 N Ed = Dimensionerande last från verkande dragkrafter N Rd = Bärförmåga med endast dragkraft V Ed = Dimensionerande last från verkande tvärkrafter V Rd = Bärförmåga med endast tvärkraft

9 4 ANVÄNDNINGEN AV GRUNDSKRUVAR 4.1 Begränsningar Erstantie 2, FIN Villähde 9 Skruvarnas bärförmåga har bestämts för statiska laster. Förbindningar med dynamiska laster bör analyseras noggrannare i varje projekt och vid behov används större säkerhetskoefficienter. Given bärförmåga innebär att man följer anvisningar gällande kant- och c/c-avstånd samt tilläggsarmering. Materialseghetsvärden för skruvarna ALP och AMP möjliggör montering ända till temperaturen - 40 C. 4.2 Skruvförbindningens dimensioneringsprincip I undergjutna fogar överför skruvarna vanligen endast normalkrafter, medan tvärkraften överförs med friktion mellan bottenplåt och undergjutning (EN : 6.2.2). I montering utan sidostöd (ingen undergjutning) överförs alla laster med grundskruvarna. Tvärkraften påverkar skruven med ett tilläggsmoment och den tryckta skruven blir dimensionerande, vid behov beaktas skruvens knäckning (ej beaktat nedan). För infästning av pelare 400x400 med skruvar M24 blir knäckningen i allmänhet inte dimensionerande. Trycklasten för en skruv (symmetrisk grupp med n st skruvar) N Edp = N Ed / n + M Ed / (0,5 * H * n) < N Rd N Ed N Ed M Ed H n dimensionerande trycklast dimensionerande momentlast skruvarnas c/c avstånd antalet skruvar Böjmoment från tvärkraft (CEN/TS : 2009: ) G M Ed M Q Ed M QEd = 0,5 * Q Ed * (G + M) / n Q Ed G M n dimensionerande last från tvärkraft undergjutningens tjocklek (mm) gängans storlek (mm) antalet skruvar H Skruvens bärförmåga för momentlast N Edp M Rd = 1,5 * f y * W x / 1,1 = 0,192 * f y * A s 1,5 A s = skruvens spänningsarea f y = 500 MPa (kamstång) f y = 640 MPa (8.8 stål) Kombinerad last N Edp / N Rd + M QEd / M Rd < 1,0 Fig. 5. Lastfördelning vid montering

10 Erstantie 2, FIN Villähde Skruvplacering Minimikantavstånd för normalkrafter AHP och ALP-P skruvar Stängerna kräver ett täckande betongskikt enligt EC2 kapitel 4. ATP, ALP-L och AMP skruvar Minimikantavståndet bestäms för studshuvudsförankringen Minimi c/c-avstånd för normalkrafter AHP och ALP-P skruvar Skruvarna placeras enligt kraven för omlottskarvade kamstänger. ATP, ALP-L och AMP skruvar Minimi c/c-avståndet bestäms för studshuvudsförankringen. Tabell 7. Minimi c/c- och kantavstånd för studshuvudsförankringar Skruv Minimimått [mm] e1 e2 e3 e4 ATP ATP ATP ATP ATP A c1 ATP ALP-L A c1 ALP22L ALP27L ALP30L ALP36L ALP39L ALP45L ALP52L ALP60L e1 e2 e 1 AMP e 2 AMP AMP AMP AMP AMP A c1 e 1 e 2 A c1 e 3 e Minimikantavstånd för tvärkraft Minimikantavstånd för given bärförmåga är 10*Ø, om avståndet är mindre överförs hela tvärkraften med byglar eller U-länkar. 4.4 Tilläggsarmering Armering av en skruvförbindning na kräver alltid att betongen i fundamentet eller pelaren armeras för verkande drag-, tryck- och tvärkrafter. I följande kapitel beskrivs armering principen och ges förslag för en tilläggsarmering Infästning pelare till pelare AHP grundskruvar används till att fästa prefab pelare till varandra med stålfötter. Tilläggsarmeringen kan dimensioneras enligt följande principer, se fig 6.

11 Erstantie 2, FIN Villähde Normalkrafterna överförs med en eller två kamstänger som motsvarar skruvkraften, omlottskarven kontrolleras så att grundskruven är tillräckligt lång. (se tabell 2) 2. Tvärkrafterna överförs med bygelarmeringen A qt. 3. Byglar A st placeras i vardera ändan av grundskruven enligt EC2 kapitel Antalet byglar är givna i tabell 8. Fig. 6. Tilläggsarmering av pelartopp AHP A qt + Ast A st Korta studshuvudsankare i betongplattor eller i fundament Draglaster Betongbrott hindras med armering i toppytan eller vid behov med U-länkar A rt. Trycklaster om H min 5*M om H min < 5*M ingen tilläggsarmering behövs - U-länkar eller byglar A pt överför hela lasten N d - använd AMP grundskruvar ATP ALP-L M A rt Apt H min Fig. 7. ATP eller ALP-L grundskruvar i en betongplatta Korta studshuvudsankare i en fundamentpelare Korta studshuvudsankare kan också placeras i fundament med följande armeringsprincip. 1. Draglaster överförs till huvudarmeringen med U- länkar som förankras till fundamentplattan. Längden på en lösning med omlottskarv av raka kamstänger är i allmänhet för lång. 2. Tvärkrafterna överförs med en bygelarmering A qt, se fig Byglar A vt placeras ovan studshuvuden för att ta spjälkkrafterna förorsakade av den lokala tryckpåkänningen på studshuvuden. Fundamentets standardbyglar adderas till spjälkkraftsbyglarna. Fig. 8. ATP eller ALP-L grundskruvar i en fundamentpelare ATP ALP-L A qt A vt

12 Erstantie 2, FIN Villähde 12 Tabell 8. Byglar A vt för korta skruvar och tilläggsbyglar A st för långa skruvar Skruv Spjälkbyglar Skruv Tilläggsbyglar Avt exempel Ast exempel ATP16 19 mm² 1T8 AHP16 70 mm² 2T8 ATP20 29 mm² 1T8 AHP mm² 3T6 ATP24 40 mm² 1T8 AHP mm² 4T8 ATP30 67 mm² 2T8 AHP mm² 5T8 ATP mm² 3T8 AHP mm² 5T10 ALP22L 51 mm² 1T8 ALP22P 60 mm² 2T8 ALP27L 76 mm² 2T8 ALP27P 101 mm² 3T8 ALP30L 88 mm² 2T8 ALP30P 101 mm² 3T8 ALP36L 135 mm² 3T8 ALP36P 101 mm² 3T8 ALP39L 161 mm² 4T8 ALP39P 157 mm² 4T8 ALP45L 216 mm² 6T8 ALP45P 157 mm² 4T8 ALP52L 290 mm² 6T8 ALP52P 245 mm² 5T8 ALP60L 386 mm² 5T10 ALP60P 402 mm² 6T med raka kamstänger i fundamentpelare AHP och ALP-P grundskruvar med raka kamstänger kan användas då fundamentpelaren är tillräckligt hög. Skruvkrafterna överförs via huvudarmeringen till fundamentplattan, se fig 9. AHP: Förankringslängden på AHP skruvar har dimensionerats så att en kamstång med samma diameter placerad i pelarhörnet överför lasten. ALP-P: Omlottskarven med skruven har dimensionerats för en huvudarmering med motsvarande stångantal och kamstångsdiameter. Om man använder större kamstänger bör man kontrollera längden på omlottskarven. Tvärkrafterna överförs med byglarna A qt. Byglar Ast placeras i vardera ändan av grundskruven enligt EC2 kapitel Antalet byglar är givna i tabell 8. ALP-P A qt + A st A st Fig. 9. ALP-P grundskruvar i en fundamentpelare AMP skruvar i en pelare AMP skruvarna är avsedda för momentstyv infästning av prefab balkar till betongpelare. Den rektangulära ankarplattan överför trycklaster till pelaren. Studshuvudsförankringen överför draglaster i motsatt riktning. Genom att placera ankarplattan enligt fig 10 kan man nå ett kantavstånd F för skruven.

13 Erstantie 2, FIN Villähde 13 H B byglar för tvärkraft dragzon L A E ET D tryckzon K F F Fig. 10. AMP skruvar i en pelare Tabell 9. Minimimått för en momentstyv balk till pelare infästning Skruv A F L D K E ET Hmin Bmin mm mm mm mm mm mm mm mm mm AET AMP AMP AMP AMP AMP A = Skruvens avstånd från konsolytan F = Minimikantavstånd L = Skruvlängd D = Skruvens förankringslängd K = Gängans längd E = Skruvens avstånd till pallningsytan ET = Minimi täckande betongskikt för studshuvudet H = Minimi balkhöjd B = Minimi balkbredd 4.5 Anvisningar för kamstång T40 Grundskruven AHP39 tillverkas av kamstång T40 och dess vidhäftning kan utnyttjas under följande förutsättningar (EC2 kapitel 8.8): 1. Använd i omlottskarven buntade kamstänger 2T32 eller 3T25, sänk utnyttjandegraden (lägre påkänning) i andra fall 2. Använd alltid byglar i armeringen 3. Addera i varje projekt tilläggsarmering så att sprickstorleken hålls i kontroll. 4.6 Korrigering av kapacitetsvärden Betonghållfasthet Skruvarnas bärförmåga kan reduceras för betong med lägre hållfasthet: Normalkraft För betong C20/25 kan bärförmågan reduceras med faktorn 0,83. Istället för att reducera bärförmågan för en AHP skruv med minimilängd kan man välja en längre standardtyp, tex AHP

14 Tvärkraft Erstantie 2, FIN Villähde 14 Tvärkraftskapaciteten kan modifieras för både bättre och sämre betonghållfastheter än C25/30 med faktorn n: n = f ck / Små kantavstånd där f ck är den karaktäristiska cylindertryckhållfastheten för betongen som används Om ATP, ALP-L och AMP skruvar placeras närmare kanten är vad som angetts i kapitel 4.2 bör skruvkapaciteten reduceras på följande sätt: Normalkraft Med minimi kantavstånd är kapaciteten 100%, då skruven ligger på kanten är värdet 0%. Värden däremellan interpoleras rätlinjigt. Skruvens täckande betongskikt bör fylla kraven, detta gäller också för studshuvudet. Tvärkraft Tvärkraftskapaciteten är angiven för ett kantavstånd 10*Ø, om avståndet är mindre bör tvärkrafterna överföras med bygelarmering Små c/c-avstånd Om ATP, ALP-L och AMP skruvar placeras närmare varandra än vad som angetts i minimikraven, bör skruvens bärförmåga reduceras på följande sätt: Normalkraft Med minimi c/c-avstånd är utnyttjandegraden 100%, då två skruvar ligger på varandra med noll avstånd är utnyttjandegraden 50%. Värden där emellan kan interpoleras rätlinjigt. Tvärkraft Ingen reduktion behöver göras så länge som tvärkraften överförs med byglar Beständighet och täckande betongskikt Förbindningens beständighet dimensioneras enligt EC2 kapitel 4 till minst samma exponeringsklass som stombyggnaden, vid behov kan man välja ett ännu bättre skydd. Vid behov kontrolleras brandskyddet. Förankringarnas täckande betongskikt Det täckande betongskiktet väljs utgående från vald livslängd och exponeringsklass. Gängans täckande betongskikt Gängan samt mutter och bricka ska ha ett täckande betongskikt som motsvarar exponeringsklassen. I exponeringsklass X0 och om inget brandskydd behövs kan de synliga delarna skyddas med målfärg ifall delarna kan underhållas. 5 MONTERING I kalla och fuktiga klass XC förhållanden varmförzinkas grundskruvarna. I exponeringsklasserna XD och XS bör man kontrollera att man för vald livslängd och med varmförzinkning kan nå ett tillräckligt skydd med täckande betongskikt som armeras mot sprickbildning för att hålla vatten borta från förbindningen. 5.1 Att bilda en skruvgrupp Grundskruvsgruppen ingjuts med en AAK monteringsmall. Mallen underlättar på byggplatsen att uppmäta och uppnå rätt läge samtidigt som den skyddar gängorna.

15 Erstantie 2, FIN Villähde 15 En rektangulär monteringsmall med fyra skruvar kan beställas med produktkoden AAK-M- H*B, där M är gängans storlek och H*B är skruvarna c/c-avstånd. H B Fig 11. AAK monteringsmall 5.2 Ingjutning av skruvar och toleranser Då man använder Anstar pelarstålfötter ska skruvarnas höjdläge bestämmas enligt figur 12 och tabell 10. I andra applikationer väljs höjdläget enligt plan. Tabell 10. Skruvläge och åtspänning med Anstar pelarstålfötter Skruv motsvarande A G vridmoment typ stålfot mm mm Nm AHP16 AHK AHP20 AHK AHP24 AHK A AHP30 AHK AHP39 AHK ALP22 APK ALP27 APK ALP30 APK ALP36 APK ALP39 APK ALP45 APK ALP52 APK ALP60 APK A = Skruvens höjd mätt från fundamentbetongen G = Undergjutningens tjocklek Fig 12. Skruvens höjdläge Skruvarna ingjuts med följande toleranser: Höjdtolerans ± 20 mm Skruvens max. snedhet L/100 Skruvhålets sidotolerans med Anstar pelarstålfötter M16-M30 ± 5 mm M36-M60 ± 7 mm Om toleransen överskrids bör man rådfråga konstruktören, se också anvisningar i Anstar broschyrer för pelarstålfötter. 5.3 Böjning och svetsning Vid behov kan raka kamstänger böjas på byggplatsen (ej den gängade delen) genom att beakta anvisningar gällande böjningsradie och arbetstemperatur. Längden på omlottskarven kontrolleras för den böjda stången. Skruvarna kan förses med lastbärande svetsar endast om konstruktörer godkänner detta. G
